Осьовий реверсивний вентилятор

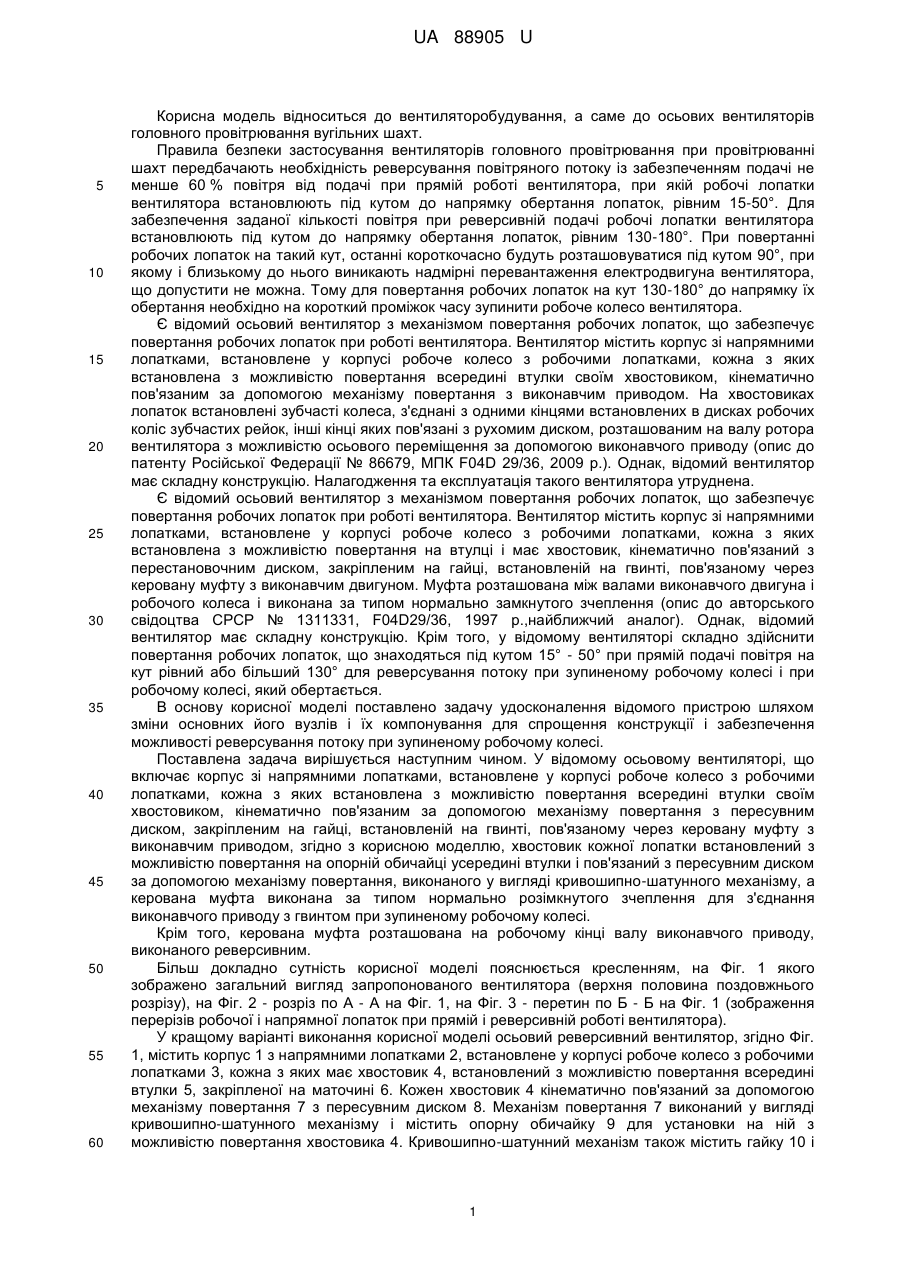

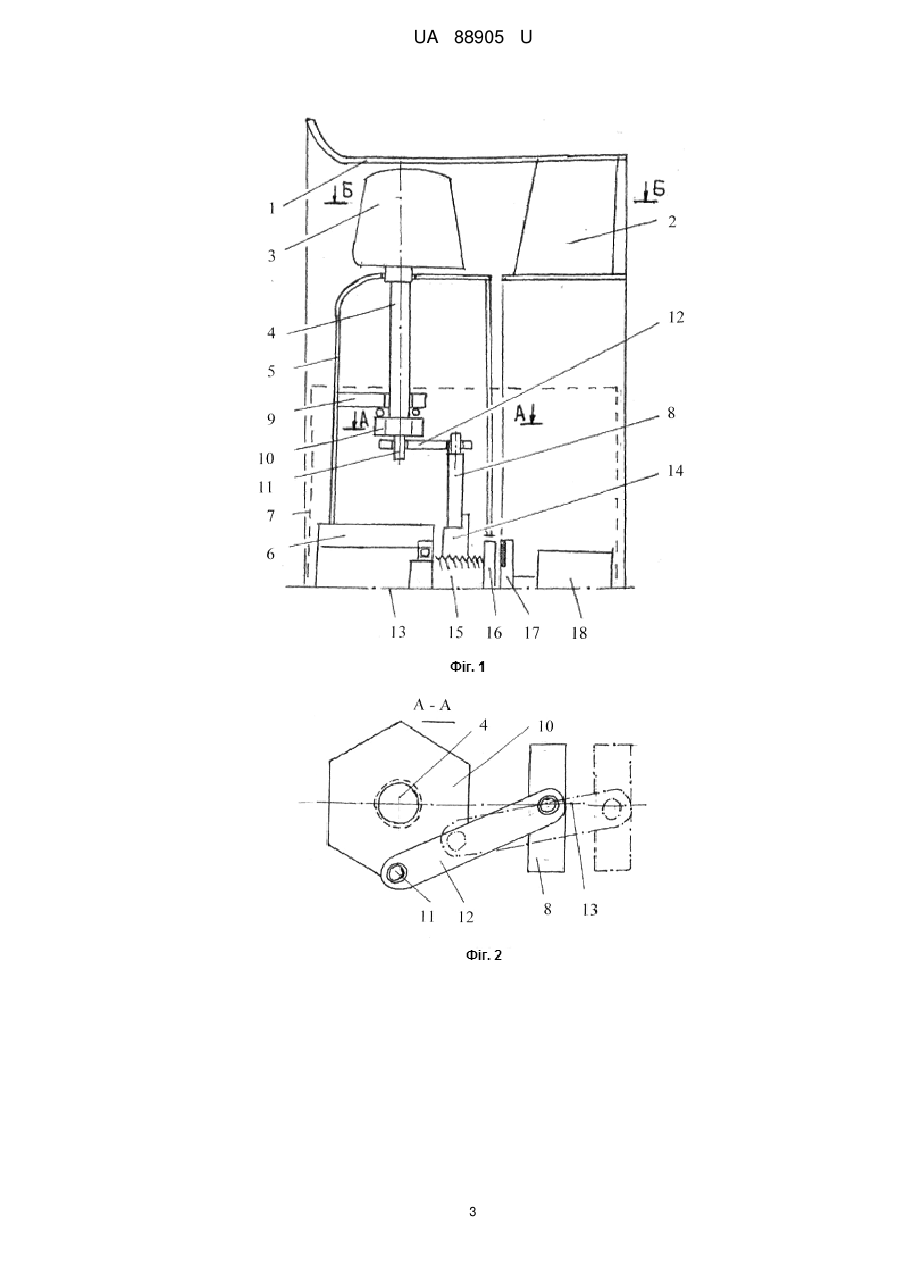

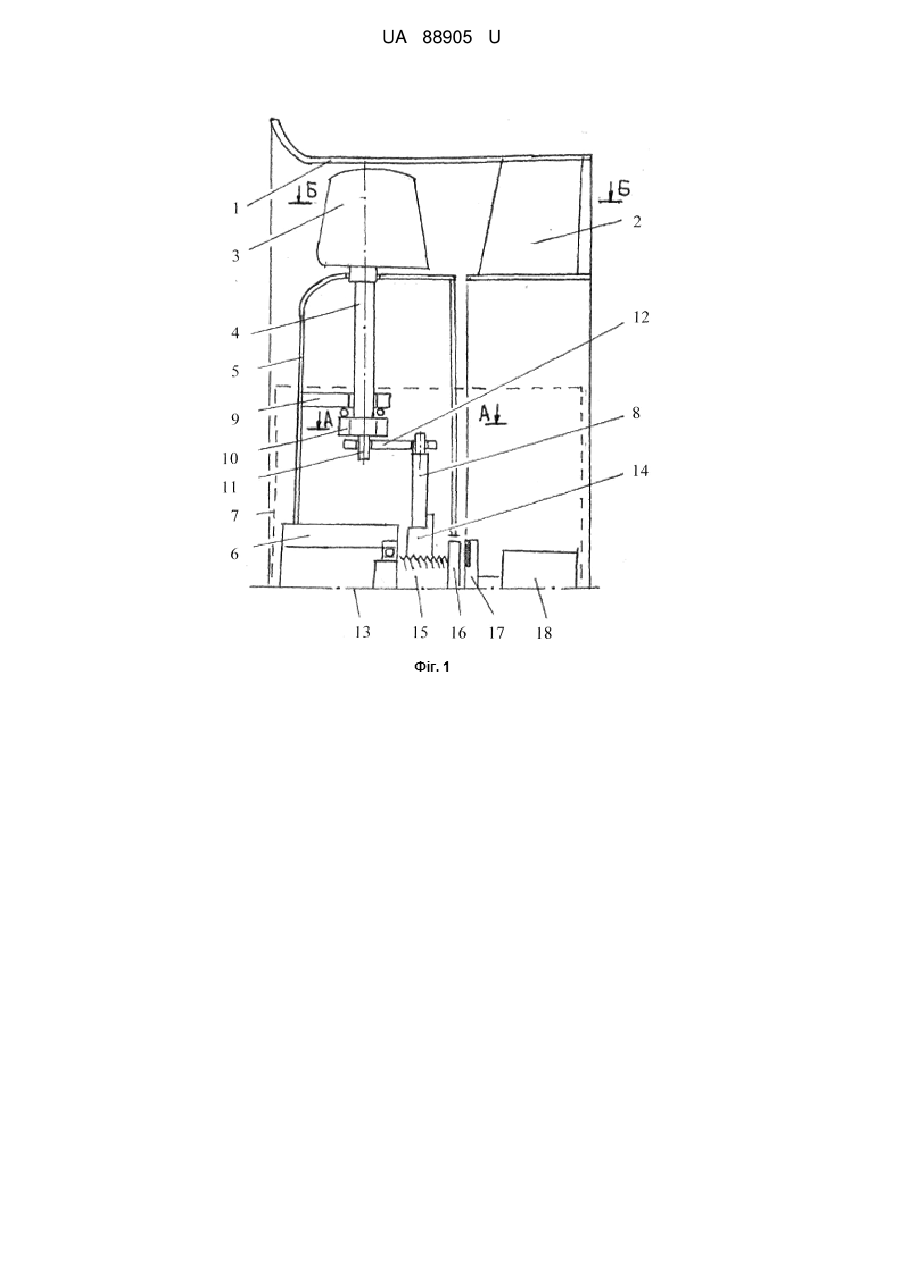

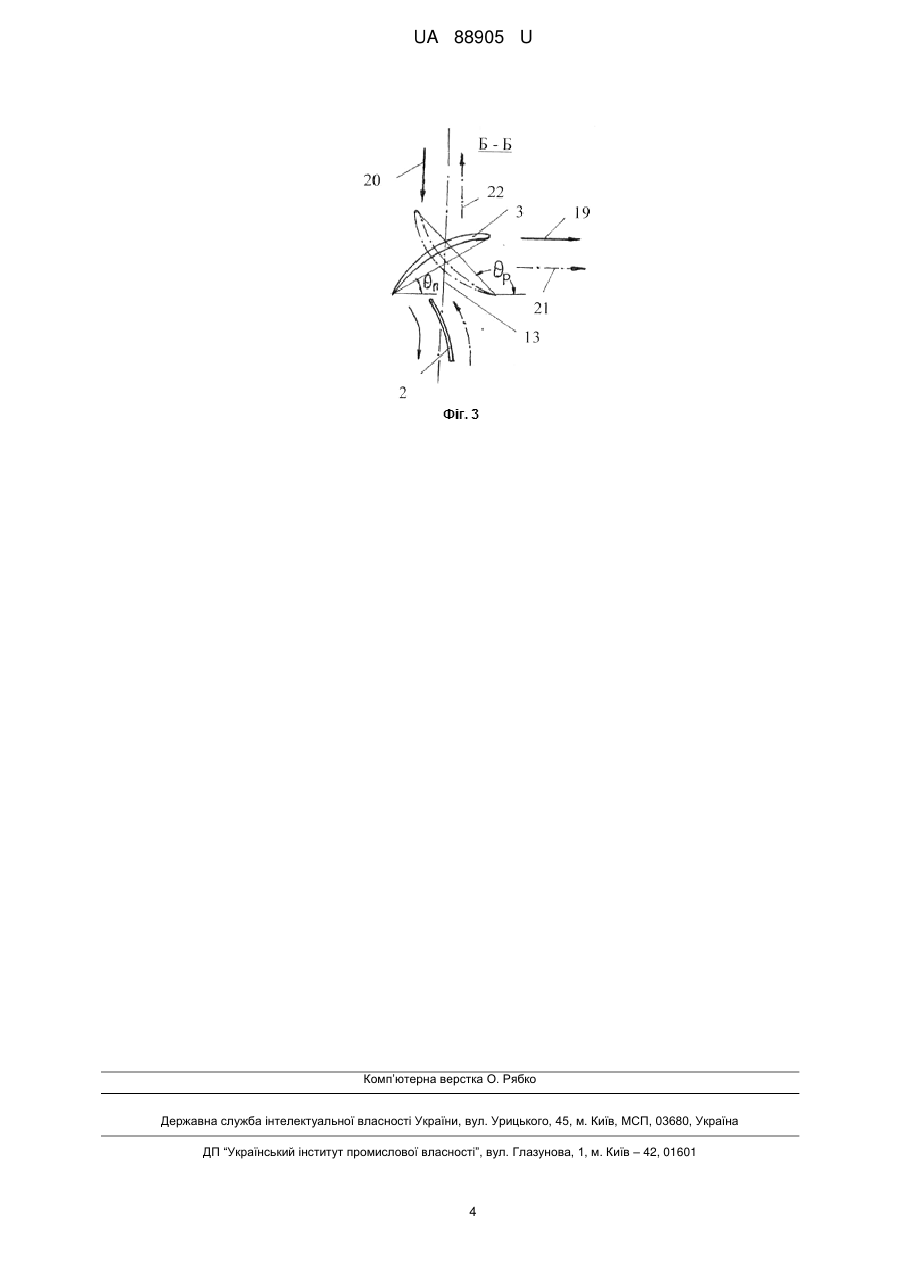

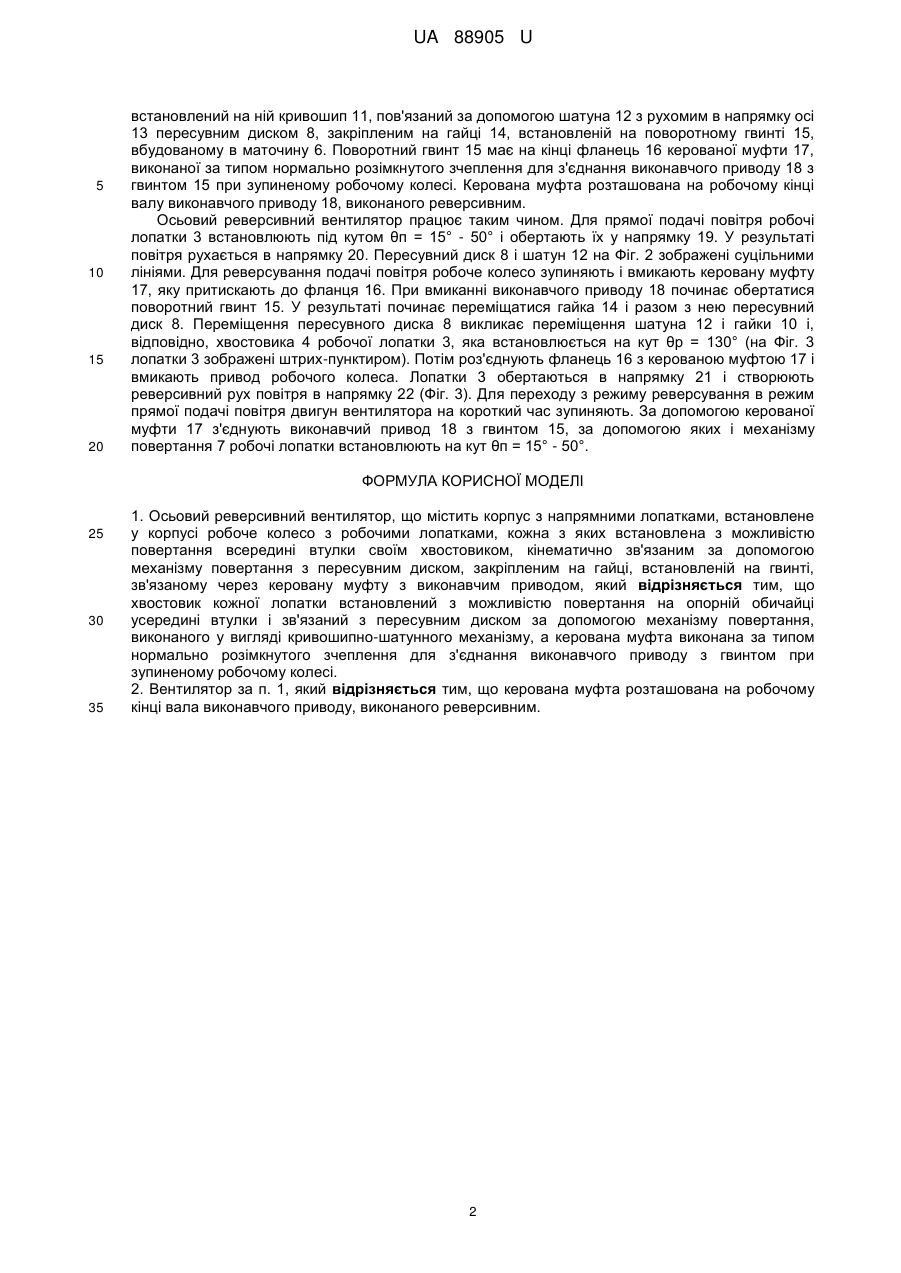

Реферат: Осьовий реверсивний вентилятор містить корпус з напрямними лопатками, встановлене у корпусі робоче колесо з робочими лопатками, кожна з яких встановлена з можливістю повертання всередині втулки своїм хвостовиком, кінематично пов'язаним за допомогою механізму повертання з пересувним диском, закріпленим на гайці, встановленій на гвинті, пов'язаному через керовану муфту з виконавчим приводом. Хвостовик кожної лопатки встановлений з можливістю повертання на опорній обичайці усередині втулки і зв'язаний з пересувним диском за допомогою механізму повертання, виконаного у вигляді кривошипношатунного механізму, а керована муфта виконана за типом нормально розімкнутого зчеплення для з'єднання виконавчого приводу з гвинтом при зупиненому робочому колесі. UA 88905 U (54) ОСЬОВИЙ РЕВЕРСИВНИЙ ВЕНТИЛЯТОР UA 88905 U UA 88905 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до вентиляторобудування, а саме до осьових вентиляторів головного провітрювання вугільних шахт. Правила безпеки застосування вентиляторів головного провітрювання при провітрюванні шахт передбачають необхідність реверсування повітряного потоку із забезпеченням подачі не менше 60 % повітря від подачі при прямій роботі вентилятора, при якій робочі лопатки вентилятора встановлюють під кутом до напрямку обертання лопаток, рівним 15-50°. Для забезпечення заданої кількості повітря при реверсивній подачі робочі лопатки вентилятора встановлюють під кутом до напрямку обертання лопаток, рівним 130-180°. При повертанні робочих лопаток на такий кут, останні короткочасно будуть розташовуватися під кутом 90°, при якому і близькому до нього виникають надмірні перевантаження електродвигуна вентилятора, що допустити не можна. Тому для повертання робочих лопаток на кут 130-180° до напрямку їх обертання необхідно на короткий проміжок часу зупинити робоче колесо вентилятора. Є відомий осьовий вентилятор з механізмом повертання робочих лопаток, що забезпечує повертання робочих лопаток при роботі вентилятора. Вентилятор містить корпус зі напрямними лопатками, встановлене у корпусі робоче колесо з робочими лопатками, кожна з яких встановлена з можливістю повертання всередині втулки своїм хвостовиком, кінематично пов'язаним за допомогою механізму повертання з виконавчим приводом. На хвостовиках лопаток встановлені зубчасті колеса, з'єднані з одними кінцями встановлених в дисках робочих коліс зубчастих рейок, інші кінці яких пов'язані з рухомим диском, розташованим на валу ротора вентилятора з можливістю осьового переміщення за допомогою виконавчого приводу (опис до патенту Російської Федерації № 86679, МПК F04D 29/36, 2009 p.). Однак, відомий вентилятор має складну конструкцію. Налагодження та експлуатація такого вентилятора утруднена. Є відомий осьовий вентилятор з механізмом повертання робочих лопаток, що забезпечує повертання робочих лопаток при роботі вентилятора. Вентилятор містить корпус зі напрямними лопатками, встановлене у корпусі робоче колесо з робочими лопатками, кожна з яких встановлена з можливістю повертання на втулці і має хвостовик, кінематично пов'язаний з перестановочним диском, закріпленим на гайці, встановленій на гвинті, пов'язаному через керовану муфту з виконавчим двигуном. Муфта розташована між валами виконавчого двигуна і робочого колеса і виконана за типом нормально замкнутого зчеплення (опис до авторського свідоцтва СРСР № 1311331, F04D29/36, 1997 p.,найближчий аналог). Однак, відомий вентилятор має складну конструкцію. Крім того, у відомому вентиляторі складно здійснити повертання робочих лопаток, що знаходяться під кутом 15° - 50° при прямій подачі повітря на кут рівний або більший 130° для реверсування потоку при зупиненому робочому колесі і при робочому колесі, який обертається. В основу корисної моделі поставлено задачу удосконалення відомого пристрою шляхом зміни основних його вузлів і їх компонування для спрощення конструкції і забезпечення можливості реверсування потоку при зупиненому робочому колесі. Поставлена задача вирішується наступним чином. У відомому осьовому вентиляторі, що включає корпус зі напрямними лопатками, встановлене у корпусі робоче колесо з робочими лопатками, кожна з яких встановлена з можливістю повертання всередині втулки своїм хвостовиком, кінематично пов'язаним за допомогою механізму повертання з пересувним диском, закріпленим на гайці, встановленій на гвинті, пов'язаному через керовану муфту з виконавчим приводом, згідно з корисною моделлю, хвостовик кожної лопатки встановлений з можливістю повертання на опорній обичайці усередині втулки і пов'язаний з пересувним диском за допомогою механізму повертання, виконаного у вигляді кривошипно-шатунного механізму, а керована муфта виконана за типом нормально розімкнутого зчеплення для з'єднання виконавчого приводу з гвинтом при зупиненому робочому колесі. Крім того, керована муфта розташована на робочому кінці валу виконавчого приводу, виконаного реверсивним. Більш докладно сутність корисної моделі пояснюється кресленням, на Фіг. 1 якого зображено загальний вигляд запропонованого вентилятора (верхня половина поздовжнього розрізу), на Фіг. 2 - розріз по А - А на Фіг. 1, на Фіг. 3 - перетин по Б - Б на Фіг. 1 (зображення перерізів робочої і напрямної лопаток при прямій і реверсивній роботі вентилятора). У кращому варіанті виконання корисної моделі осьовий реверсивний вентилятор, згідно Фіг. 1, містить корпус 1 з напрямними лопатками 2, встановлене у корпусі робоче колесо з робочими лопатками 3, кожна з яких має хвостовик 4, встановлений з можливістю повертання всередині втулки 5, закріпленої на маточині 6. Кожен хвостовик 4 кінематично пов'язаний за допомогою механізму повертання 7 з пересувним диском 8. Механізм повертання 7 виконаний у вигляді кривошипно-шатунного механізму і містить опорну обичайку 9 для установки на ній з можливістю повертання хвостовика 4. Кривошипно-шатунний механізм також містить гайку 10 і 1 UA 88905 U 5 10 15 20 встановлений на ній кривошип 11, пов'язаний за допомогою шатуна 12 з рухомим в напрямку осі 13 пересувним диском 8, закріпленим на гайці 14, встановленій на поворотному гвинті 15, вбудованому в маточину 6. Поворотний гвинт 15 має на кінці фланець 16 керованої муфти 17, виконаної за типом нормально розімкнутого зчеплення для з'єднання виконавчого приводу 18 з гвинтом 15 при зупиненому робочому колесі. Керована муфта розташована на робочому кінці валу виконавчого приводу 18, виконаного реверсивним. Осьовий реверсивний вентилятор працює таким чином. Для прямої подачі повітря робочі лопатки 3 встановлюють під кутом θп = 15° - 50° і обертають їх у напрямку 19. У результаті повітря рухається в напрямку 20. Пересувний диск 8 і шатун 12 на Фіг. 2 зображені суцільними лініями. Для реверсування подачі повітря робоче колесо зупиняють і вмикають керовану муфту 17, яку притискають до фланця 16. При вмиканні виконавчого приводу 18 починає обертатися поворотний гвинт 15. У результаті починає переміщатися гайка 14 і разом з нею пересувний диск 8. Переміщення пересувного диска 8 викликає переміщення шатуна 12 і гайки 10 і, відповідно, хвостовика 4 робочої лопатки 3, яка встановлюється на кут θр = 130° (на Фіг. 3 лопатки 3 зображені штрих-пунктиром). Потім роз'єднують фланець 16 з керованою муфтою 17 і вмикають привод робочого колеса. Лопатки 3 обертаються в напрямку 21 і створюють реверсивний рух повітря в напрямку 22 (Фіг. 3). Для переходу з режиму реверсування в режим прямої подачі повітря двигун вентилятора на короткий час зупиняють. За допомогою керованої муфти 17 з'єднують виконавчий привод 18 з гвинтом 15, за допомогою яких і механізму повертання 7 робочі лопатки встановлюють на кут θп = 15° - 50°. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Осьовий реверсивний вентилятор, що містить корпус з напрямними лопатками, встановлене у корпусі робоче колесо з робочими лопатками, кожна з яких встановлена з можливістю повертання всередині втулки своїм хвостовиком, кінематично зв'язаним за допомогою механізму повертання з пересувним диском, закріпленим на гайці, встановленій на гвинті, зв'язаному через керовану муфту з виконавчим приводом, який відрізняється тим, що хвостовик кожної лопатки встановлений з можливістю повертання на опорній обичайці усередині втулки і зв'язаний з пересувним диском за допомогою механізму повертання, виконаного у вигляді кривошипно-шатунного механізму, а керована муфта виконана за типом нормально розімкнутого зчеплення для з'єднання виконавчого приводу з гвинтом при зупиненому робочому колесі. 2. Вентилятор за п. 1, який відрізняється тим, що керована муфта розташована на робочому кінці вала виконавчого приводу, виконаного реверсивним. 2 UA 88905 U 3 UA 88905 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
