Гіпершнеконасос

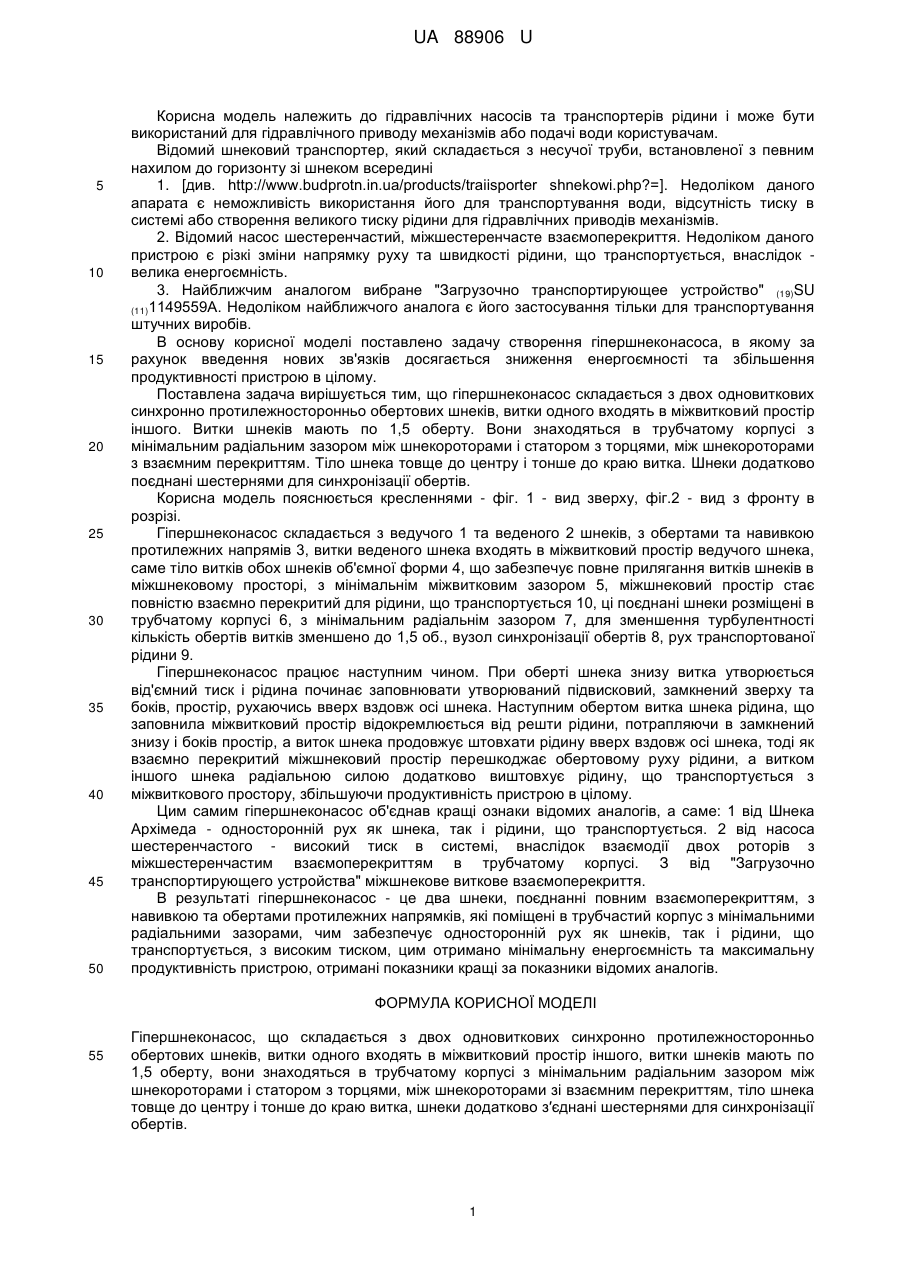

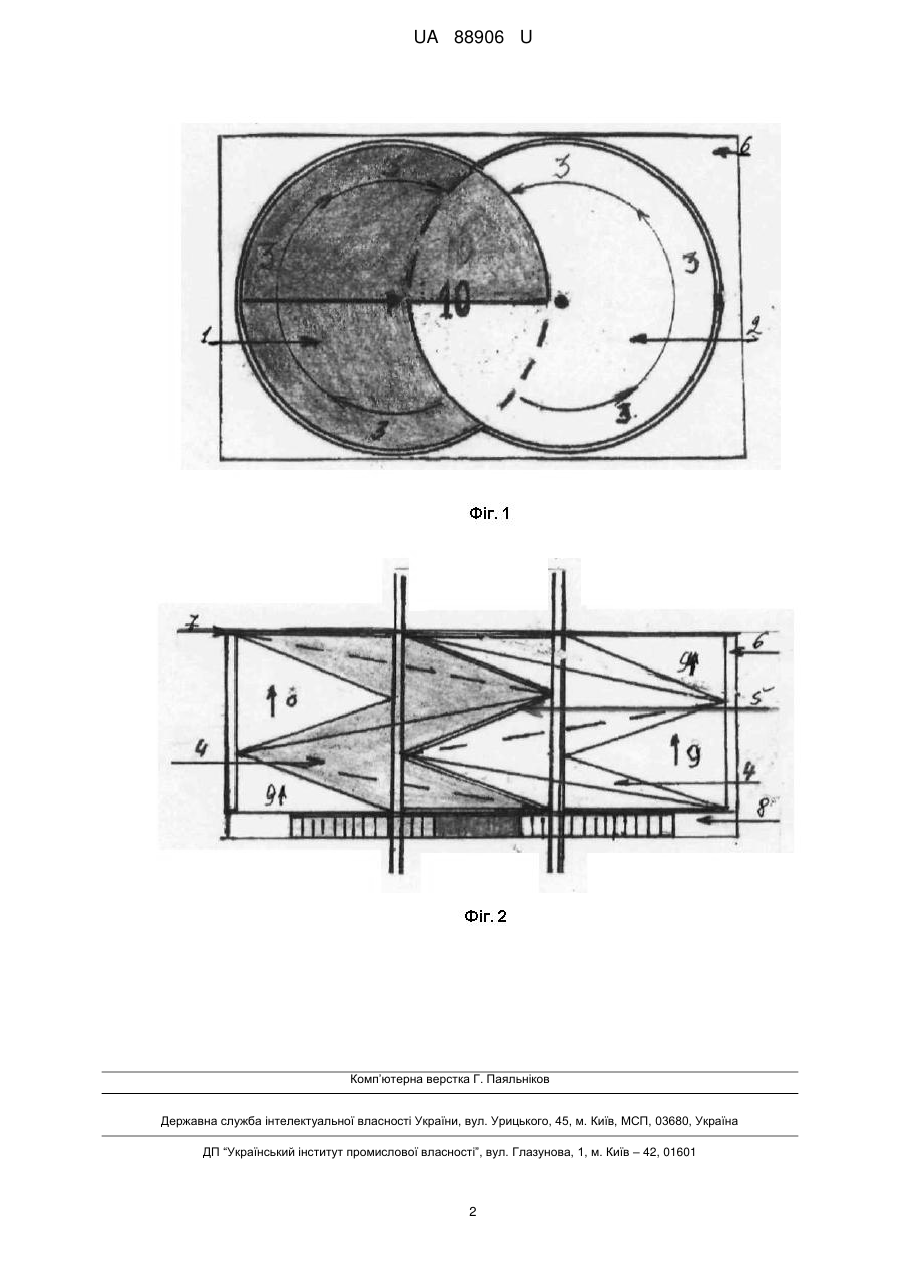

Реферат: Гіпершнеконасос, що складається з двох одновиткових синхронно протилежносторонньо обертових шнеків, витки одного входять в міжвитковий простір іншого. Витки шнеків мають по 1,5 оберту. Шнеки знаходяться в трубчатому корпусі з мінімальним радіальним зазором між шнекороторами і статором з торцями, між шнекороторами з взаємним перекриттям. Тіло шнека товще до центру і тонше до краю витка. Шнеки додатково з′днані шестернями для синхронізації обертів. UA 88906 U (54) ГІПЕРШНЕКОНАСОС UA 88906 U UA 88906 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідравлічних насосів та транспортерів рідини і може бути використаний для гідравлічного приводу механізмів або подачі води користувачам. Відомий шнековий транспортер, який складається з несучої труби, встановленої з певним нахилом до горизонту зі шнеком всередині 1. [див. http://www.budprotn.in.ua/products/traiisporter shnekowi.php?=]. Недоліком даного апарата є неможливість використання його для транспортування води, відсутність тиску в системі або створення великого тиску рідини для гідравлічних приводів механізмів. 2. Відомий насос шестеренчастий, міжшестеренчасте взаємоперекриття. Недоліком даного пристрою є різкі зміни напрямку руху та швидкості рідини, що транспортується, внаслідок велика енергоємність. 3. Найближчим аналогом вибране "Загрузочно транспортирующее устройство" (19)SU 1149559А. Недоліком найближчого аналога є його застосування тільки для транспортування (11) штучних виробів. В основу корисної моделі поставлено задачу створення гіпершнеконасоса, в якому за рахунок введення нових зв'язків досягається зниження енергоємності та збільшення продуктивності пристрою в цілому. Поставлена задача вирішується тим, що гіпершнеконасос складається з двох одновиткових синхронно протилежносторонньо обертових шнеків, витки одного входять в міжвитковий простір іншого. Витки шнеків мають по 1,5 оберту. Вони знаходяться в трубчатому корпусі з мінімальним радіальним зазором між шнекороторами і статором з торцями, між шнекороторами з взаємним перекриттям. Тіло шнека товще до центру і тонше до краю витка. Шнеки додатково поєднані шестернями для синхронізації обертів. Корисна модель пояснюється кресленнями - фіг. 1 - вид зверху, фіг.2 - вид з фронту в розрізі. Гіпершнеконасос складається з ведучого 1 та веденого 2 шнеків, з обертами та навивкою протилежних напрямів 3, витки веденого шнека входять в міжвитковий простір ведучого шнека, саме тіло витків обох шнеків об'ємної форми 4, що забезпечує повне прилягання витків шнеків в міжшнековому просторі, з мінімальнім міжвитковим зазором 5, міжшнековий простір стає повністю взаємно перекритий для рідини, що транспортується 10, ці поєднані шнеки розміщені в трубчатому корпусі 6, з мінімальним радіальнім зазором 7, для зменшення турбулентності кількість обертів витків зменшено до 1,5 об., вузол синхронізації обертів 8, рух транспортованої рідини 9. Гіпершнеконасос працює наступним чином. При оберті шнека знизу витка утворюється від'ємний тиск і рідина починає заповнювати утворюваний підвисковий, замкнений зверху та боків, простір, рухаючись вверх вздовж осі шнека. Наступним обертом витка шнека рідина, що заповнила міжвитковий простір відокремлюється від решти рідини, потрапляючи в замкнений знизу і боків простір, а виток шнека продовжує штовхати рідину вверх вздовж осі шнека, тоді як взаємно перекритий міжшнековий простір перeшкoджaє обертовому руху рідини, а витком іншого шнека радіальною силою додатково виштовхує рідину, що транспортується з міжвиткового простору, збільшуючи продуктивність пристрою в цілому. Цим самим гіпершнеконасос об'єднав кращі ознаки відомих аналогів, а саме: 1 від Шнека Архімеда - односторонній рух як шнека, так і рідини, що транспортується. 2 від насоса шестеренчастого - високий тиск в системі, внаслідок взаємодії двох роторів з міжшестеренчастим взаємоперекриттям в трубчатому корпусі. З від "Загрузочно транспортирующего устройства" міжшнекове виткове взаємоперекриття. В результаті гіпершнеконасос - це два шнеки, поєднанні повним взаємоперекриттям, з навивкою та обертами протилежних напрямків, які поміщені в трубчастий корпус з мінімальними радіальними зазорами, чим забезпечує односторонній рух як шнеків, так і рідини, що транспортується, з високим тиском, цим отримано мінімальну енергоємність та максимальну продуктивність пристрою, отримані показники кращі за показники відомих аналогів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гіпершнеконасос, що складається з двох одновиткових синхронно протилежносторонньо обертових шнеків, витки одного входять в міжвитковий простір іншого, витки шнеків мають по 1,5 оберту, вони знаходяться в трубчатому корпусі з мінімальним радіальним зазором між шнекороторами і статором з торцями, між шнекороторами зі взаємним перекриттям, тіло шнека товще до центру і тонше до краю витка, шнеки додатково з′єднані шестернями для синхронізації обертів. 1 UA 88906 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
