Каменеобробний портальний фрезерно-окантувальний верстат

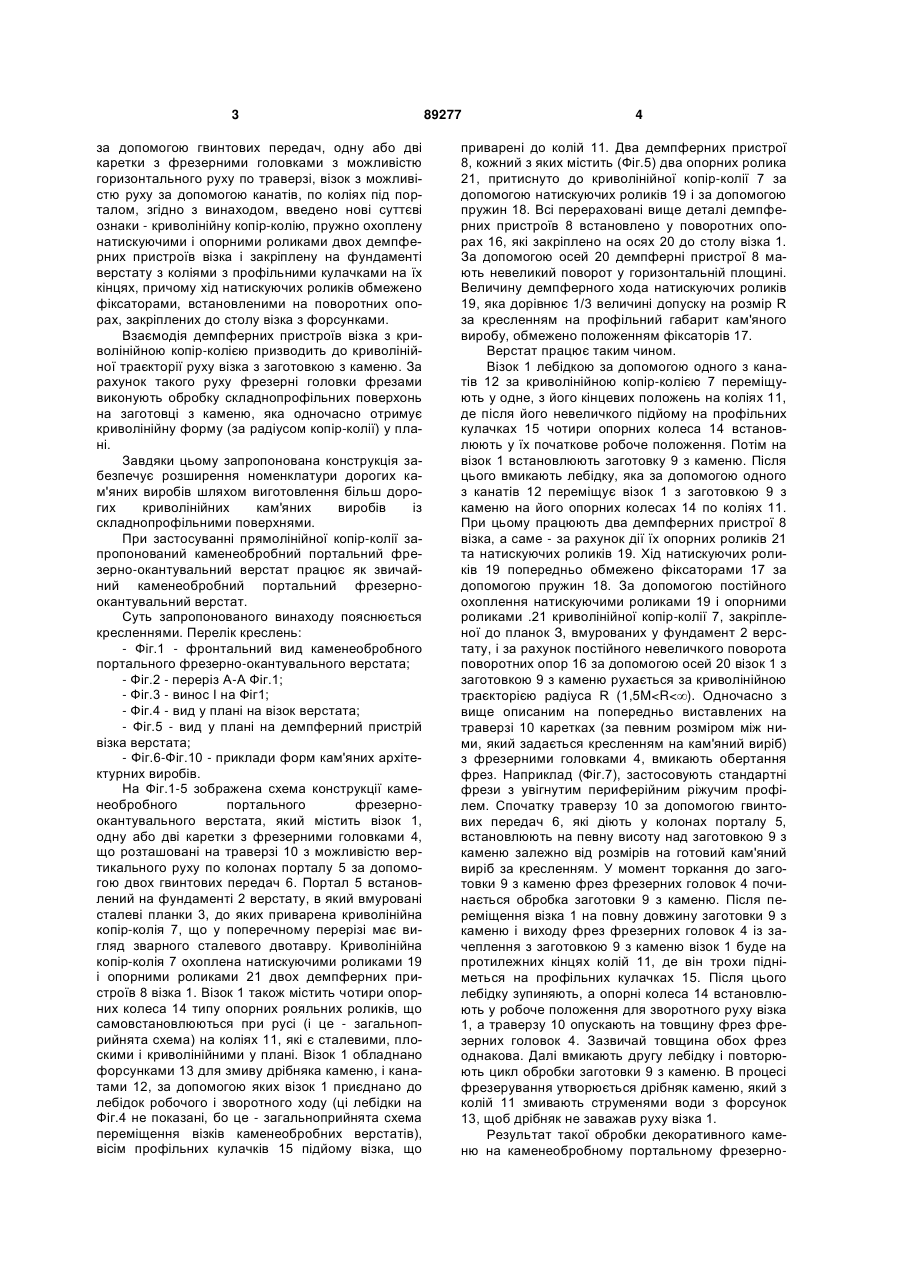

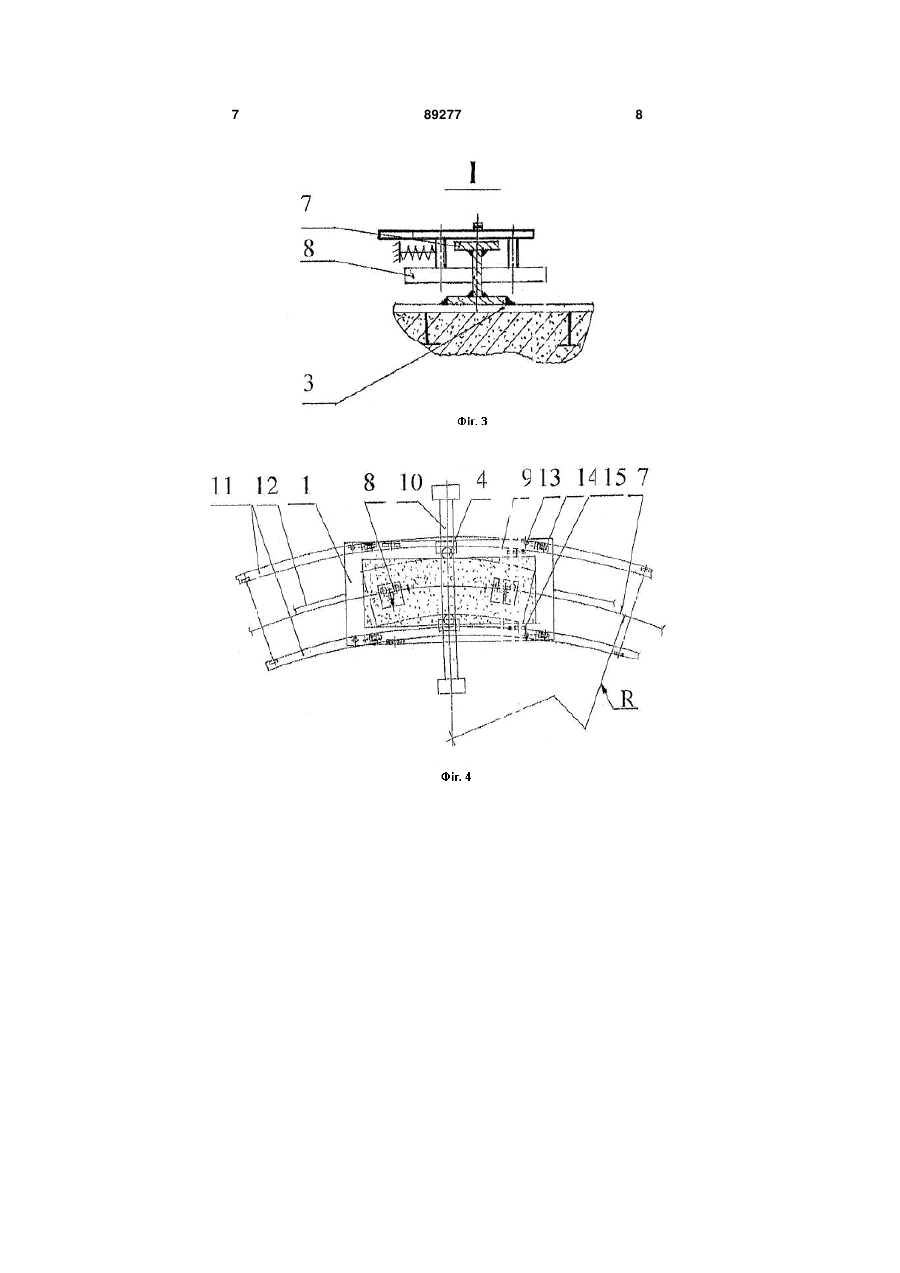

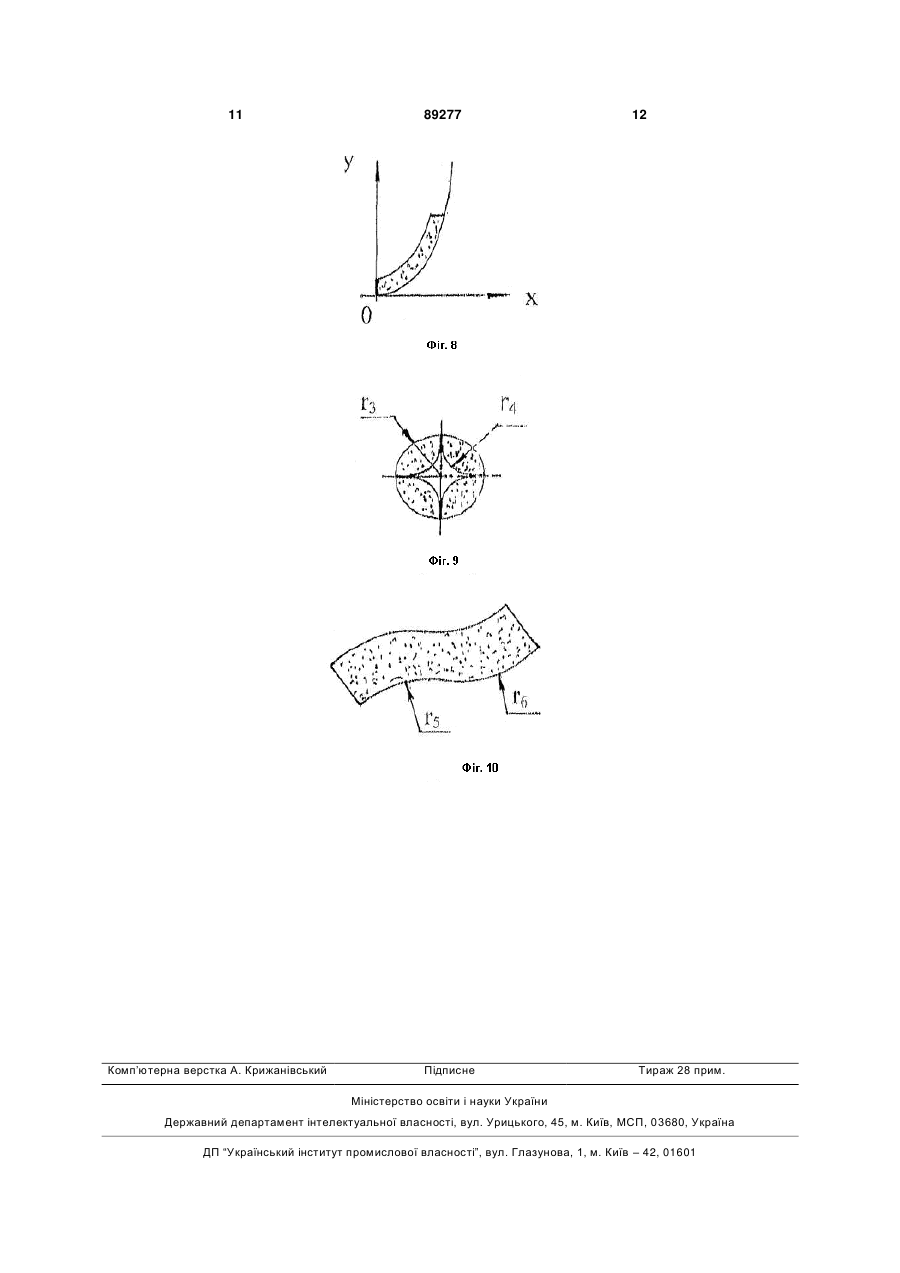

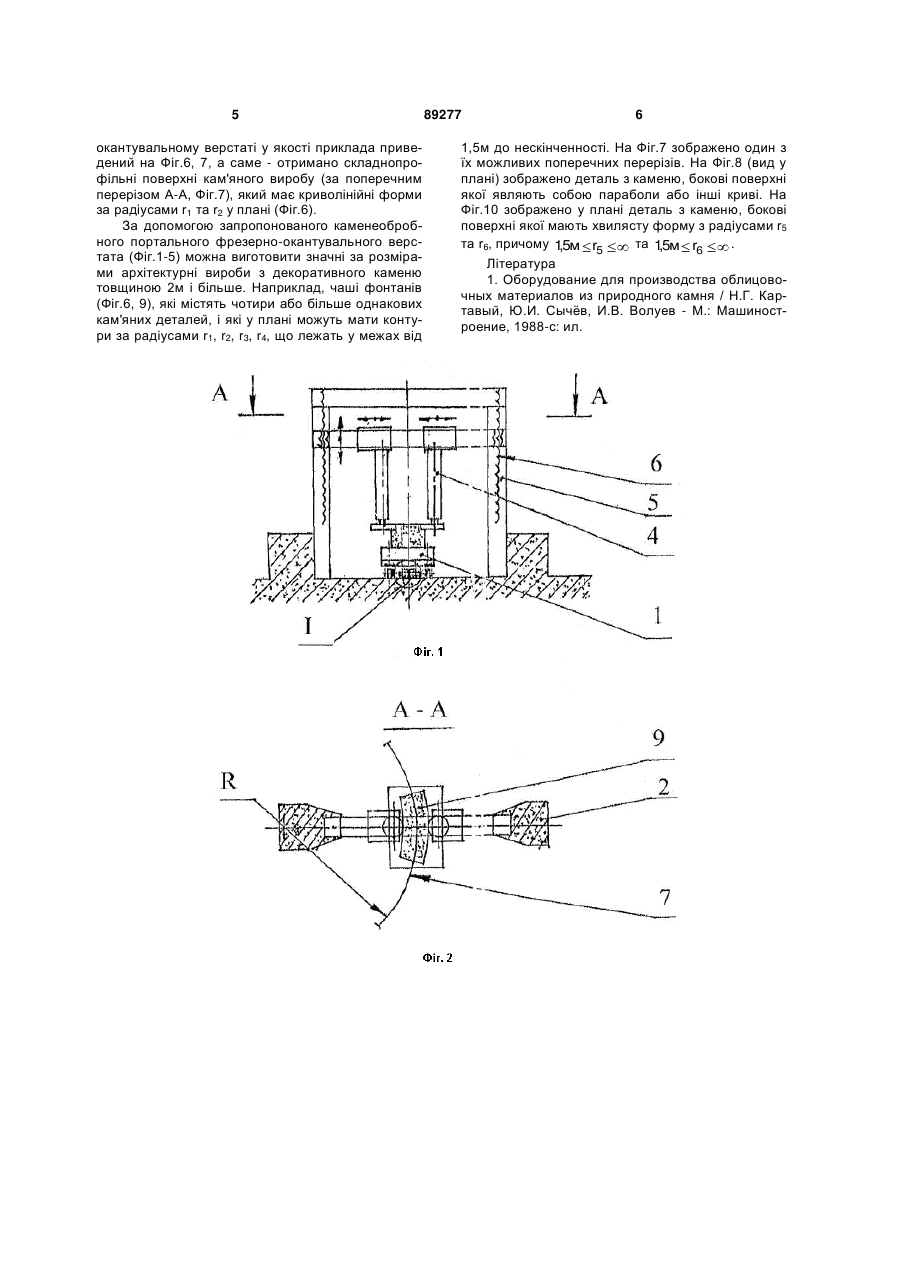

Каменеобробний портальний фрезерноокантувальний верстат, що містить станину у ви 3 за допомогою гвинтових передач, одну або дві каретки з фрезерними головками з можливістю горизонтального руху по траверзі, візок з можливістю руху за допомогою канатів, по коліях під порталом, згідно з винаходом, введено нові суттєві ознаки - криволінійну копір-колію, пружно охоплену натискуючими і опорними роликами двох демпферних пристроїв візка і закріплену на фундаменті верстату з коліями з профільними кулачками на їх кінцях, причому хід натискуючих роликів обмежено фіксаторами, встановленими на поворотних опорах, закріплених до столу візка з форсунками. Взаємодія демпферних пристроїв візка з криволінійною копір-колією призводить до криволінійної траєкторії руху візка з заготовкою з каменю. За рахунок такого руху фрезерні головки фрезами виконують обробку складнопрофільних поверхонь на заготовці з каменю, яка одночасно отримує криволінійну форму (за радіусом копір-колії) у плані. Завдяки цьому запропонована конструкція забезпечує розширення номенклатури дорогих кам'яних виробів шляхом виготовлення більш дорогих криволінійних кам'яних виробів із складнопрофільними поверхнями. При застосуванні прямолінійної копір-колії запропонований каменеобробний портальний фрезерно-окантувальний верстат працює як звичайний каменеобробний портальний фрезерноокантувальний верстат. Суть запропонованого винаходу пояснюється кресленнями. Перелік креслень: - Фіг.1 - фронтальний вид каменеобробного портального фрезерно-окантувального верстата; - Фіг.2 - переріз А-А Фіг.1; - Фіг.3 - винос І на Фіг1; - Фіг.4 - вид у плані на візок верстата; - Фіг.5 - вид у плані на демпферний пристрій візка верстата; - Фіг.6-Фіг.10 - приклади форм кам'яних архітектурних виробів. На Фіг.1-5 зображена схема конструкції каменеобробного портального фрезерноокантувального верстата, який містить візок 1, одну або дві каретки з фрезерними головками 4, що розташовані на траверзі 10 з можливістю вертикального руху по колонах порталу 5 за допомогою двох гвинтових передач 6. Портал 5 встановлений на фундаменті 2 верстату, в який вмуровані сталеві планки 3, до яких приварена криволінійна копір-колія 7, що у поперечному перерізі має вигляд зварного сталевого двотавру. Криволінійна копір-колія 7 охоплена натискуючими роликами 19 і опорними роликами 21 двох демпферних пристроїв 8 візка 1. Візок 1 також містить чотири опорних колеса 14 типу опорних рояльних роликів, що самовстановлюються при русі (і це - загальноприйнята схема) на коліях 11, які є сталевими, плоскими і криволінійними у плані. Візок 1 обладнано форсунками 13 для змиву дрібняка каменю, і канатами 12, за допомогою яких візок 1 приєднано до лебідок робочого і зворотного ходу (ці лебідки на Фіг.4 не показані, бо це - загальноприйнята схема переміщення візків каменеобробних верстатів), вісім профільних кулачків 15 підйому візка, що 89277 4 приварені до колій 11. Два демпферних пристрої 8, кожний з яких містить (Фіг.5) два опорних ролика 21, притиснуто до криволінійної копір-колії 7 за допомогою натискуючих роликів 19 і за допомогою пружин 18. Всі перераховані вище деталі демпферних пристроїв 8 встановлено у поворотних опорах 16, які закріплено на осях 20 до столу візка 1. За допомогою осей 20 демпферні пристрої 8 мають невеликий поворот у горизонтальній площині. Величину демпферного хода натискуючих роликів 19, яка дорівнює 1/3 величині допуску на розмір R за кресленням на профільний габарит кам'яного виробу, обмежено положенням фіксаторів 17. Верстат працює таким чином. Візок 1 лебідкою за допомогою одного з канатів 12 за криволінійною копір-колією 7 переміщують у одне, з його кінцевих положень на коліях 11, де після його невеличкого підйому на профільних кулачках 15 чотири опорних колеса 14 встановлюють у їх початкове робоче положення. Потім на візок 1 встановлюють заготовку 9 з каменю. Після цього вмикають лебідку, яка за допомогою одного з канатів 12 переміщує візок 1 з заготовкою 9 з каменю на його опорних колесах 14 по коліях 11. При цьому працюють два демпферних пристрої 8 візка, а саме - за рахунок дії їх опорних роликів 21 та натискуючих роликів 19. Хід натискуючих роликів 19 попередньо обмежено фіксаторами 17 за допомогою пружин 18. За допомогою постійного охоплення натискуючими роликами 19 і опорними роликами .21 криволінійної копір-колії 7, закріпленої до планок З, вмурованих у фундамент 2 верстату, і за рахунок постійного невеличкого поворота поворотних опор 16 за допомогою осей 20 візок 1 з заготовкою 9 з каменю рухається за криволінійною траєкторією радіуса R (1,5M
