Пістолет для стрільби патроном флобера

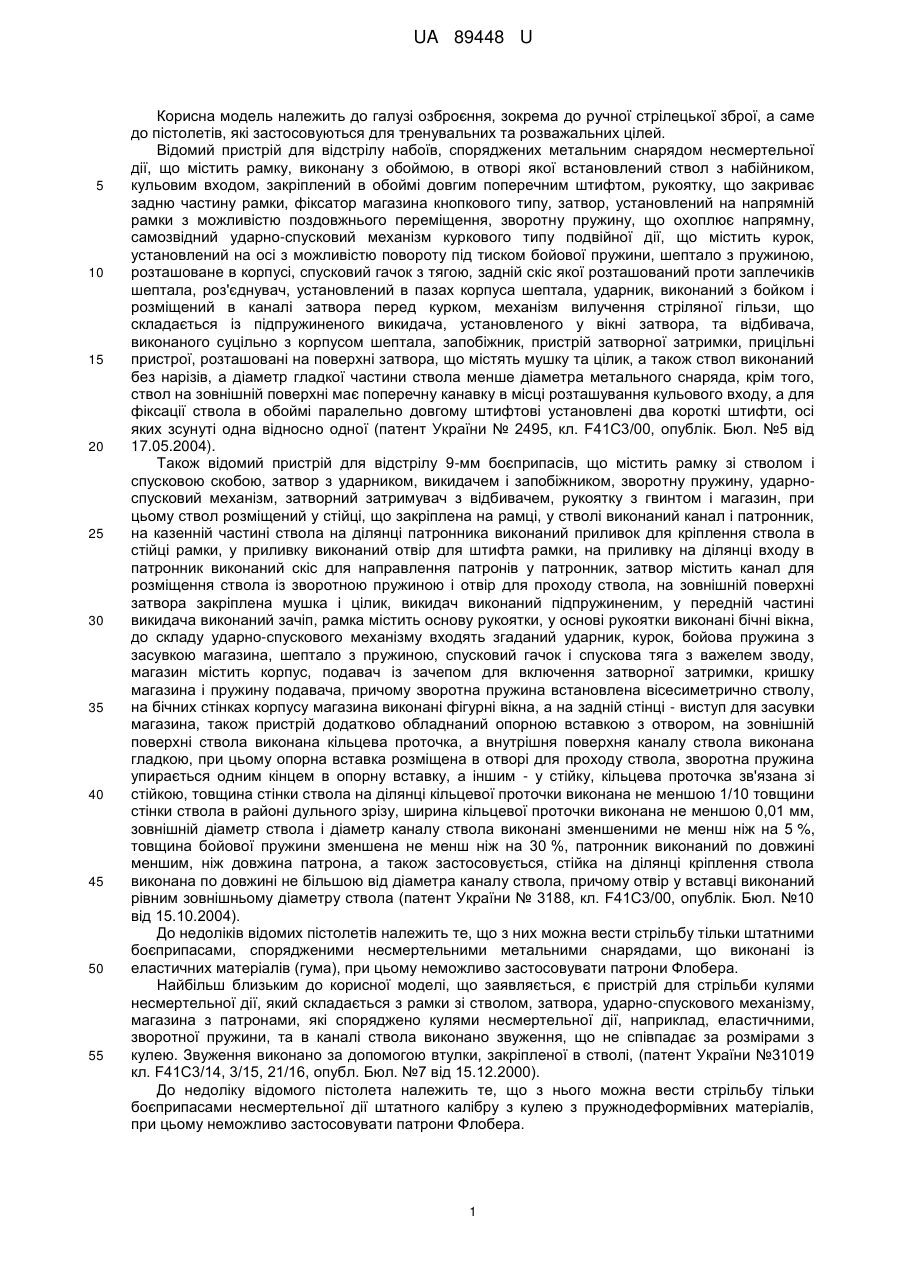

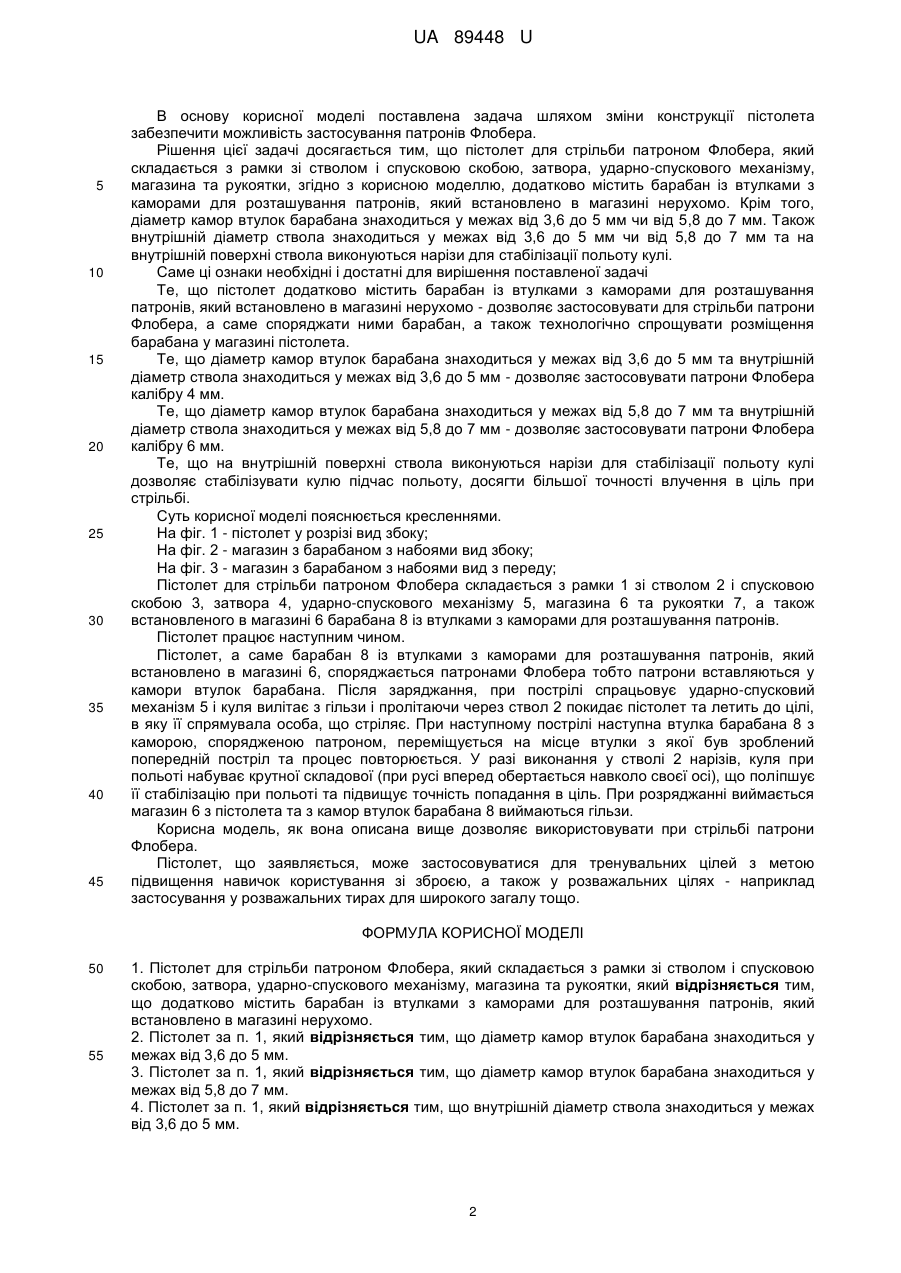

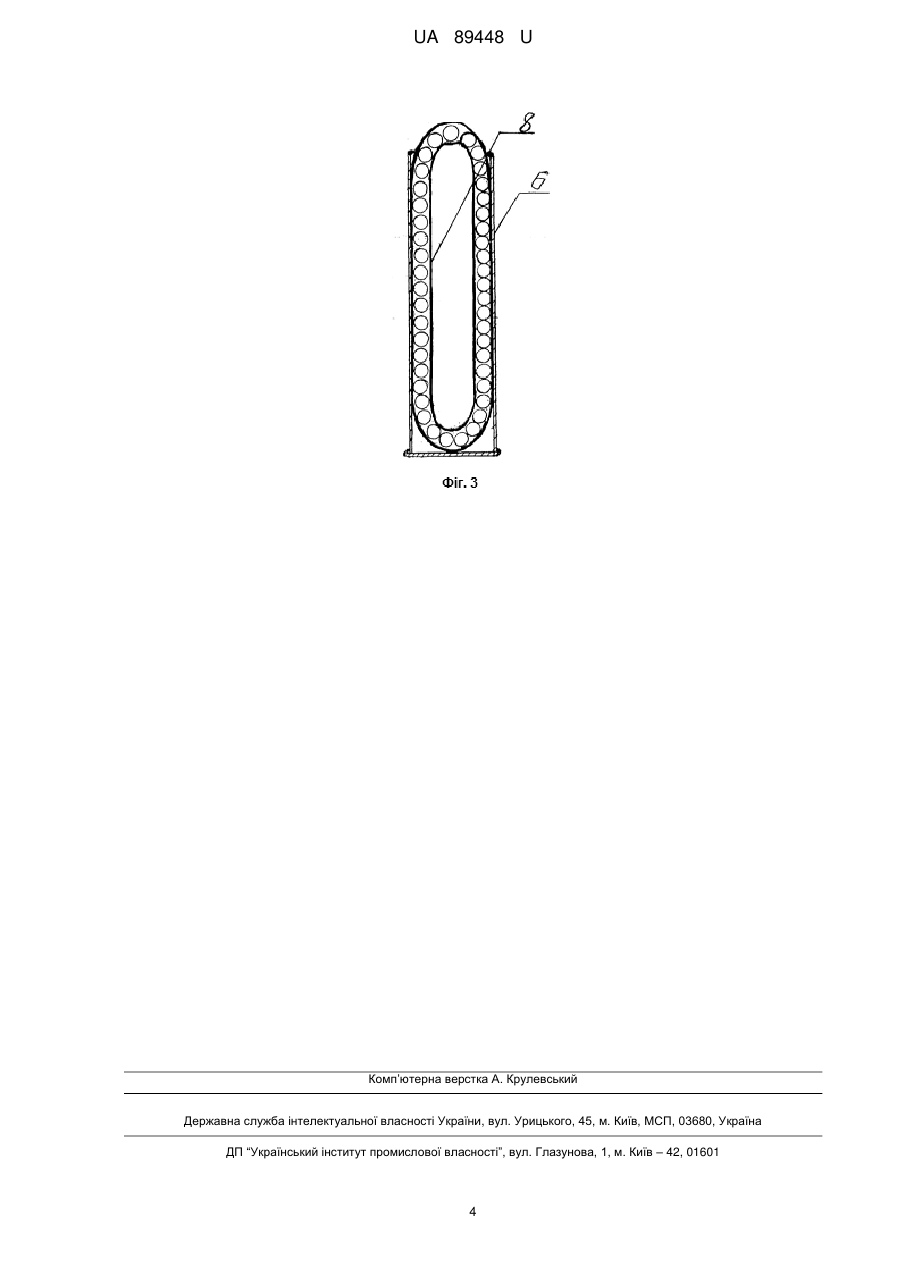

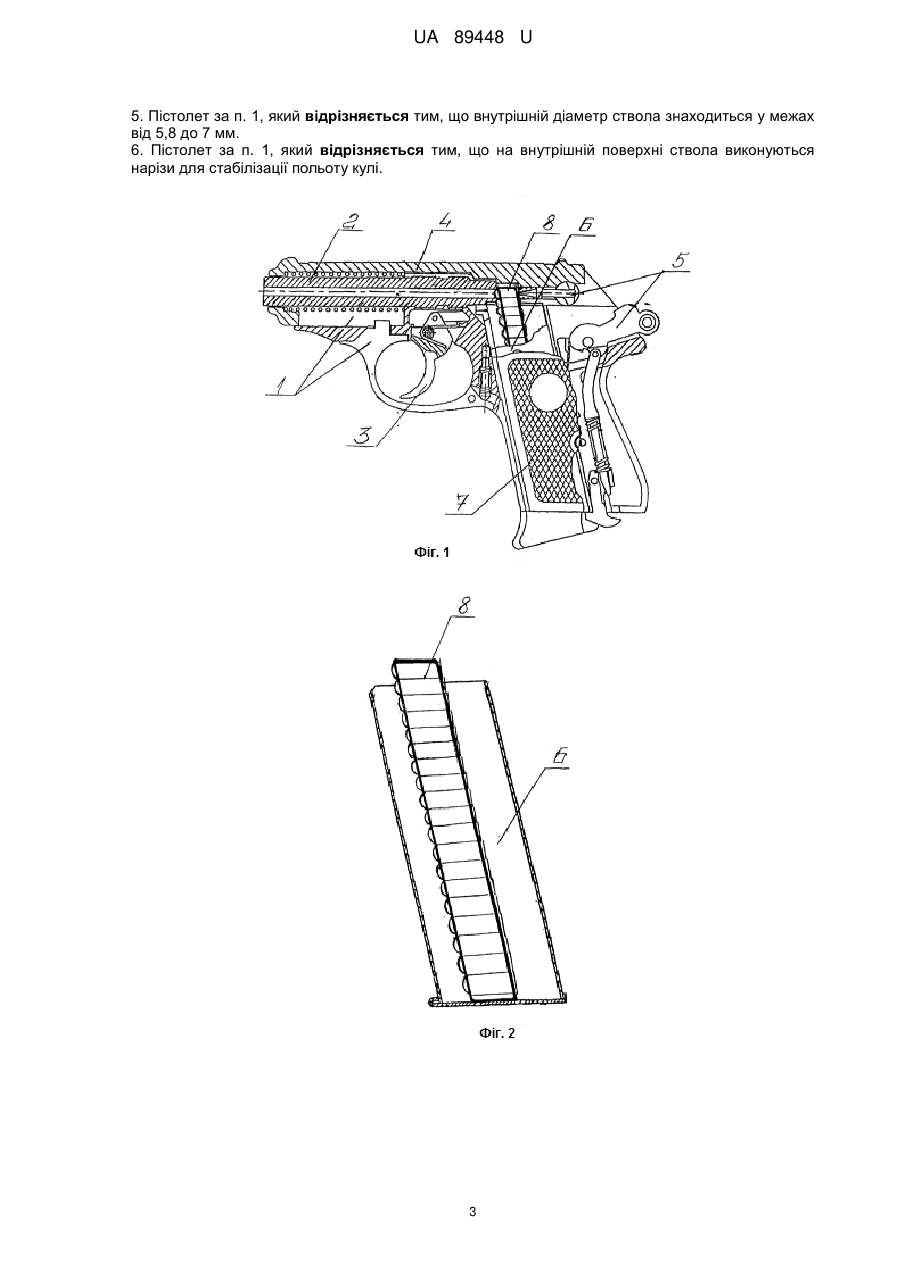

Реферат: UA 89448 U UA 89448 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до ручної стрілецької зброї, а саме до пістолетів, які застосовуються для тренувальних та розважальних цілей. Відомий пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, що містить рамку, виконану з обоймою, в отворі якої встановлений ствол з набійником, кульовим входом, закріплений в обоймі довгим поперечним штифтом, рукоятку, що закриває задню частину рамки, фіксатор магазина кнопкового типу, затвор, установлений на напрямній рамки з можливістю поздовжнього переміщення, зворотну пружину, що охоплює напрямну, самозвідний ударно-спусковий механізм куркового типу подвійної дії, що містить курок, установлений на осі з можливістю повороту під тиском бойової пружини, шептало з пружиною, розташоване в корпусі, спусковий гачок з тягою, задній скіс якої розташований проти заплечиків шептала, роз'єднувач, установлений в пазах корпуса шептала, ударник, виконаний з бойком і розміщений в каналі затвора перед курком, механізм вилучення стріляної гільзи, що складається із підпружиненого викидача, установленого у вікні затвора, та відбивача, виконаного суцільно з корпусом шептала, запобіжник, пристрій затворної затримки, прицільні пристрої, розташовані на поверхні затвора, що містять мушку та цілик, а також ствол виконаний без нарізів, а діаметр гладкої частини ствола менше діаметра метального снаряда, крім того, ствол на зовнішній поверхні має поперечну канавку в місці розташування кульового входу, а для фіксації ствола в обоймі паралельно довгому штифтові установлені два короткі штифти, осі яких зсунуті одна відносно одної (патент України № 2495, кл. F41C3/00, опублік. Бюл. №5 від 17.05.2004). Також відомий пристрій для відстрілу 9-мм боєприпасів, що містить рамку зі стволом і спусковою скобою, затвор з ударником, викидачем і запобіжником, зворотну пружину, ударноспусковий механізм, затворний затримувач з відбивачем, рукоятку з гвинтом і магазин, при цьому ствол розміщений у стійці, що закріплена на рамці, у стволі виконаний канал і патронник, на казенній частині ствола на ділянці патронника виконаний приливок для кріплення ствола в стійці рамки, у приливку виконаний отвір для штифта рамки, на приливку на ділянці входу в патронник виконаний скіс для направлення патронів у патронник, затвор містить канал для розміщення ствола із зворотною пружиною і отвір для проходу ствола, на зовнішній поверхні затвора закріплена мушка і цілик, викидач виконаний підпружиненим, у передній частині викидача виконаний зачіп, рамка містить основу рукоятки, у основі рукоятки виконані бічні вікна, до складу ударно-спускового механізму входять згаданий ударник, курок, бойова пружина з засувкою магазина, шептало з пружиною, спусковий гачок і спускова тяга з важелем зводу, магазин містить корпус, подавач із зачепом для включення затворної затримки, кришку магазина і пружину подавача, причому зворотна пружина встановлена вісесиметрично стволу, на бічних стінках корпусу магазина виконані фігурні вікна, а на задній стінці - виступ для засувки магазина, також пристрій додатково обладнаний опорною вставкою з отвором, на зовнішній поверхні ствола виконана кільцева проточка, а внутрішня поверхня каналу ствола виконана гладкою, при цьому опорна вставка розміщена в отворі для проходу ствола, зворотна пружина упирається одним кінцем в опорну вставку, а іншим - у стійку, кільцева проточка зв'язана зі стійкою, товщина стінки ствола на ділянці кільцевої проточки виконана не меншою 1/10 товщини стінки ствола в районі дульного зрізу, ширина кільцевої проточки виконана не меншою 0,01 мм, зовнішній діаметр ствола і діаметр каналу ствола виконані зменшеними не менш ніж на 5 %, товщина бойової пружини зменшена не менш ніж на 30 %, патронник виконаний по довжині меншим, ніж довжина патрона, а також застосовується, стійка на ділянці кріплення ствола виконана по довжині не більшою від діаметра каналу ствола, причому отвір у вставці виконаний рівним зовнішньому діаметру ствола (патент України № 3188, кл. F41C3/00, опублік. Бюл. №10 від 15.10.2004). До недоліків відомих пістолетів належить те, що з них можна вести стрільбу тільки штатними боєприпасами, спорядженими несмертельними метальними снарядами, що виконані із еластичних матеріалів (гума), при цьому неможливо застосовувати патрони Флобера. Найбільш близьким до корисної моделі, що заявляється, є пристрій для стрільби кулями несмертельної дії, який складається з рамки зі стволом, затвора, ударно-спускового механізму, магазина з патронами, які споряджено кулями несмертельної дії, наприклад, еластичними, зворотної пружини, та в каналі ствола виконано звуження, що не співпадає за розмірами з кулею. Звуження виконано за допомогою втулки, закріпленої в стволі, (патент України №31019 кл. F41C3/14, 3/15, 21/16, опубл. Бюл. №7 від 15.12.2000). До недоліку відомого пістолета належить те, що з нього можна вести стрільбу тільки боєприпасами несмертельної дії штатного калібру з кулею з пружнодеформівних матеріалів, при цьому неможливо застосовувати патрони Флобера. 1 UA 89448 U 5 10 15 20 25 30 35 40 45 В основу корисної моделі поставлена задача шляхом зміни конструкції пістолета забезпечити можливість застосування патронів Флобера. Рішення цієї задачі досягається тим, що пістолет для стрільби патроном Флобера, який складається з рамки зі стволом і спусковою скобою, затвора, ударно-спускового механізму, магазина та рукоятки, згідно з корисною моделлю, додатково містить барабан із втулками з каморами для розташування патронів, який встановлено в магазині нерухомо. Крім того, діаметр камор втулок барабана знаходиться у межах від 3,6 до 5 мм чи від 5,8 до 7 мм. Також внутрішній діаметр ствола знаходиться у межах від 3,6 до 5 мм чи від 5,8 до 7 мм та на внутрішній поверхні ствола виконуються нарізи для стабілізації польоту кулі. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі Те, що пістолет додатково містить барабан із втулками з каморами для розташування патронів, який встановлено в магазині нерухомо - дозволяє застосовувати для стрільби патрони Флобера, а саме споряджати ними барабан, а також технологічно спрощувати розміщення барабана у магазині пістолета. Те, що діаметр камор втулок барабана знаходиться у межах від 3,6 до 5 мм та внутрішній діаметр ствола знаходиться у межах від 3,6 до 5 мм - дозволяє застосовувати патрони Флобера калібру 4 мм. Те, що діаметр камор втулок барабана знаходиться у межах від 5,8 до 7 мм та внутрішній діаметр ствола знаходиться у межах від 5,8 до 7 мм - дозволяє застосовувати патрони Флобера калібру 6 мм. Те, що на внутрішній поверхні ствола виконуються нарізи для стабілізації польоту кулі дозволяє стабілізувати кулю підчас польоту, досягти більшої точності влучення в ціль при стрільбі. Суть корисної моделі пояснюється кресленнями. На фіг. 1 - пістолет у розрізі вид збоку; На фіг. 2 - магазин з барабаном з набоями вид збоку; На фіг. 3 - магазин з барабаном з набоями вид з переду; Пістолет для стрільби патроном Флобера складається з рамки 1 зі стволом 2 і спусковою скобою 3, затвора 4, ударно-спускового механізму 5, магазина 6 та рукоятки 7, а також встановленого в магазині 6 барабана 8 із втулками з каморами для розташування патронів. Пістолет працює наступним чином. Пістолет, а саме барабан 8 із втулками з каморами для розташування патронів, який встановлено в магазині 6, споряджається патронами Флобера тобто патрони вставляються у камори втулок барабана. Після заряджання, при пострілі спрацьовує ударно-спусковий механізм 5 і куля вилітає з гільзи і пролітаючи через ствол 2 покидає пістолет та летить до цілі, в яку її спрямувала особа, що стріляє. При наступному пострілі наступна втулка барабана 8 з каморою, спорядженою патроном, переміщується на місце втулки з якої був зроблений попередній постріл та процес повторюється. У разі виконання у стволі 2 нарізів, куля при польоті набуває крутної складової (при русі вперед обертається навколо своєї осі), що поліпшує її стабілізацію при польоті та підвищує точність попадання в ціль. При розряджанні виймається магазин 6 з пістолета та з камор втулок барабана 8 виймаються гільзи. Корисна модель, як вона описана вище дозволяє використовувати при стрільбі патрони Флобера. Пістолет, що заявляється, може застосовуватися для тренувальних цілей з метою підвищення навичок користування зі зброєю, а також у розважальних цілях - наприклад застосування у розважальних тирах для широкого загалу тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пістолет для стрільби патроном Флобера, який складається з рамки зі стволом і спусковою скобою, затвора, ударно-спускового механізму, магазина та рукоятки, який відрізняється тим, що додатково містить барабан із втулками з каморами для розташування патронів, який встановлено в магазині нерухомо. 2. Пістолет за п. 1, який відрізняється тим, що діаметр камор втулок барабана знаходиться у межах від 3,6 до 5 мм. 3. Пістолет за п. 1, який відрізняється тим, що діаметр камор втулок барабана знаходиться у межах від 5,8 до 7 мм. 4. Пістолет за п. 1, який відрізняється тим, що внутрішній діаметр ствола знаходиться у межах від 3,6 до 5 мм. 2 UA 89448 U 5. Пістолет за п. 1, який відрізняється тим, що внутрішній діаметр ствола знаходиться у межах від 5,8 до 7 мм. 6. Пістолет за п. 1, який відрізняється тим, що на внутрішній поверхні ствола виконуються нарізи для стабілізації польоту кулі. 3 UA 89448 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
