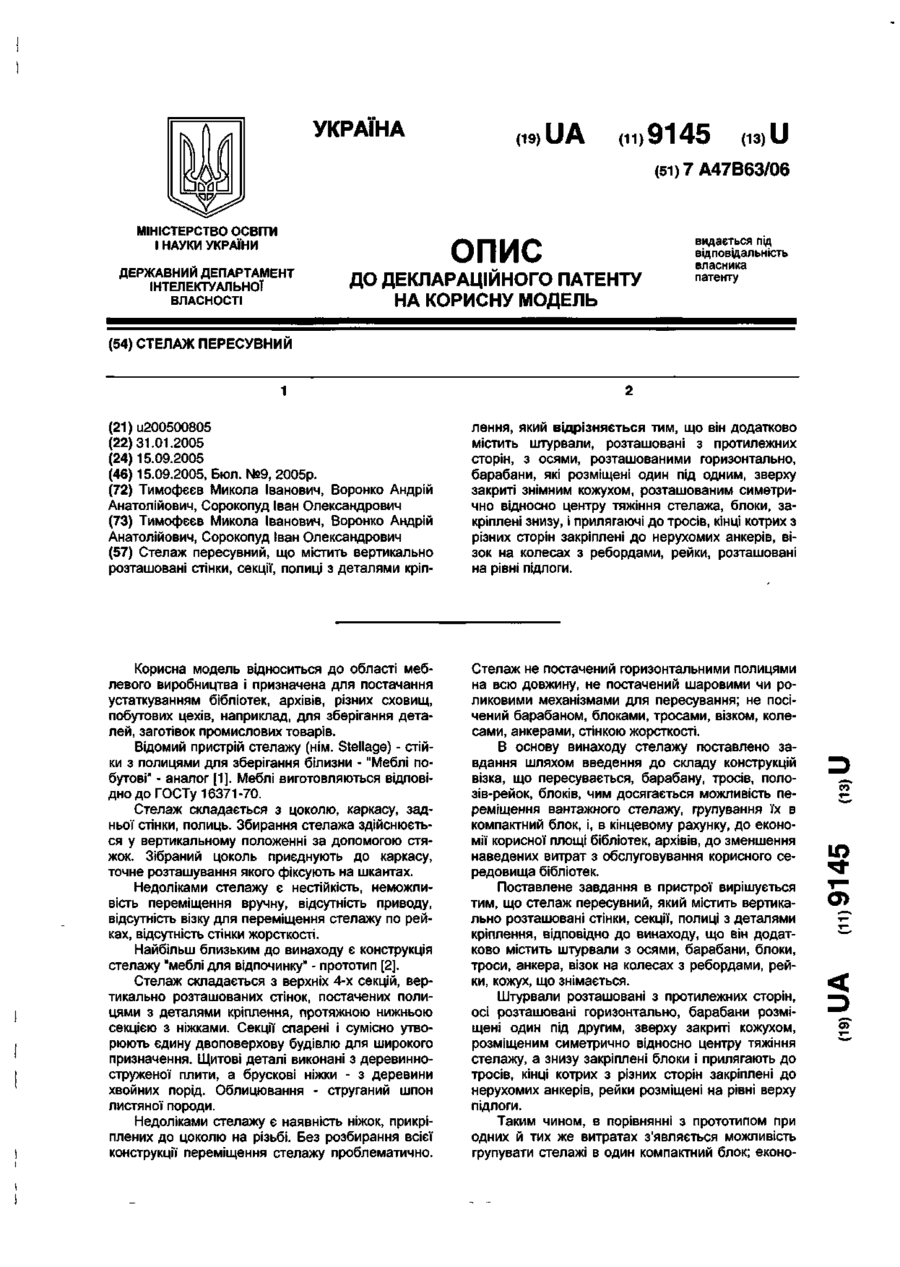

Стелаж пересувний

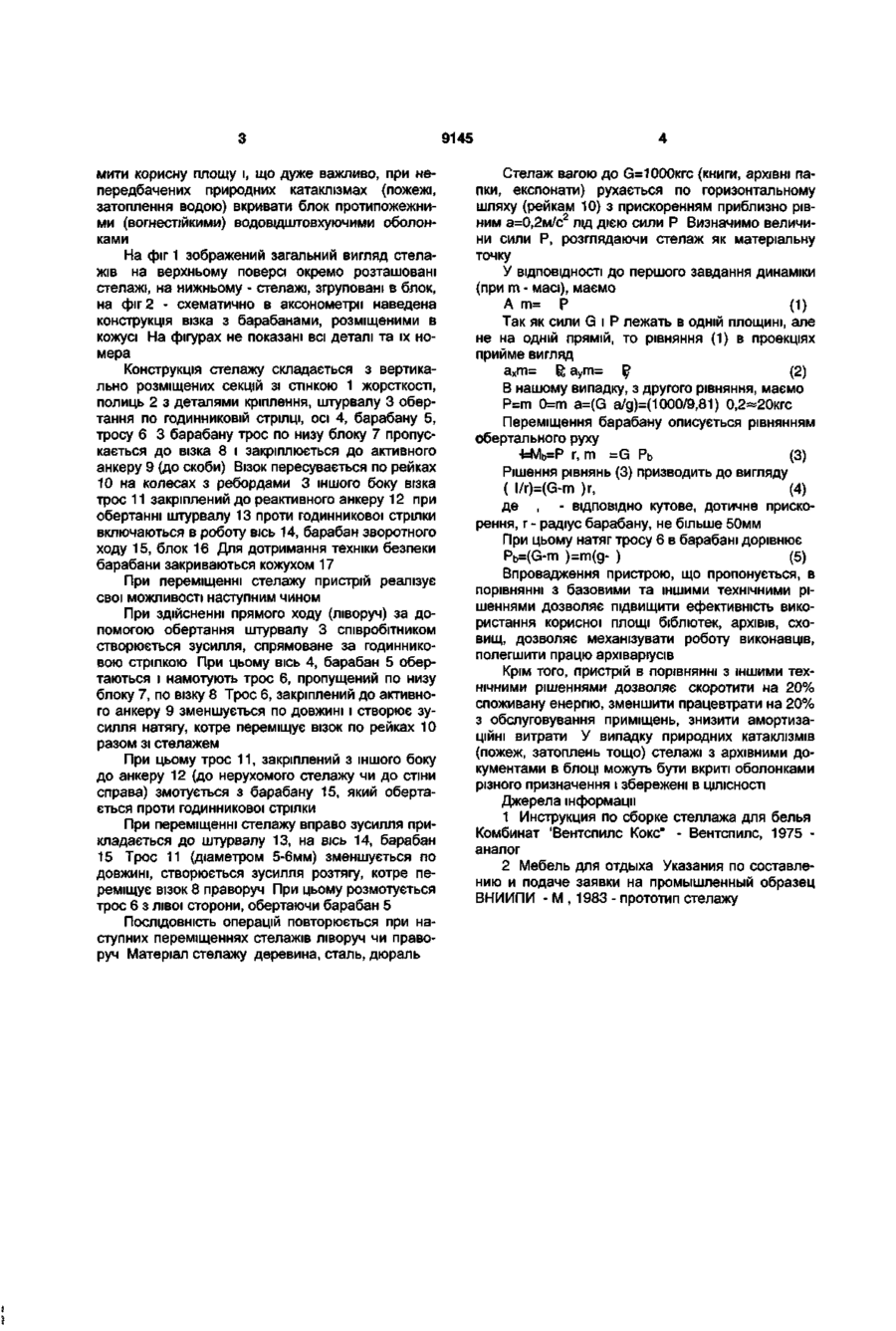

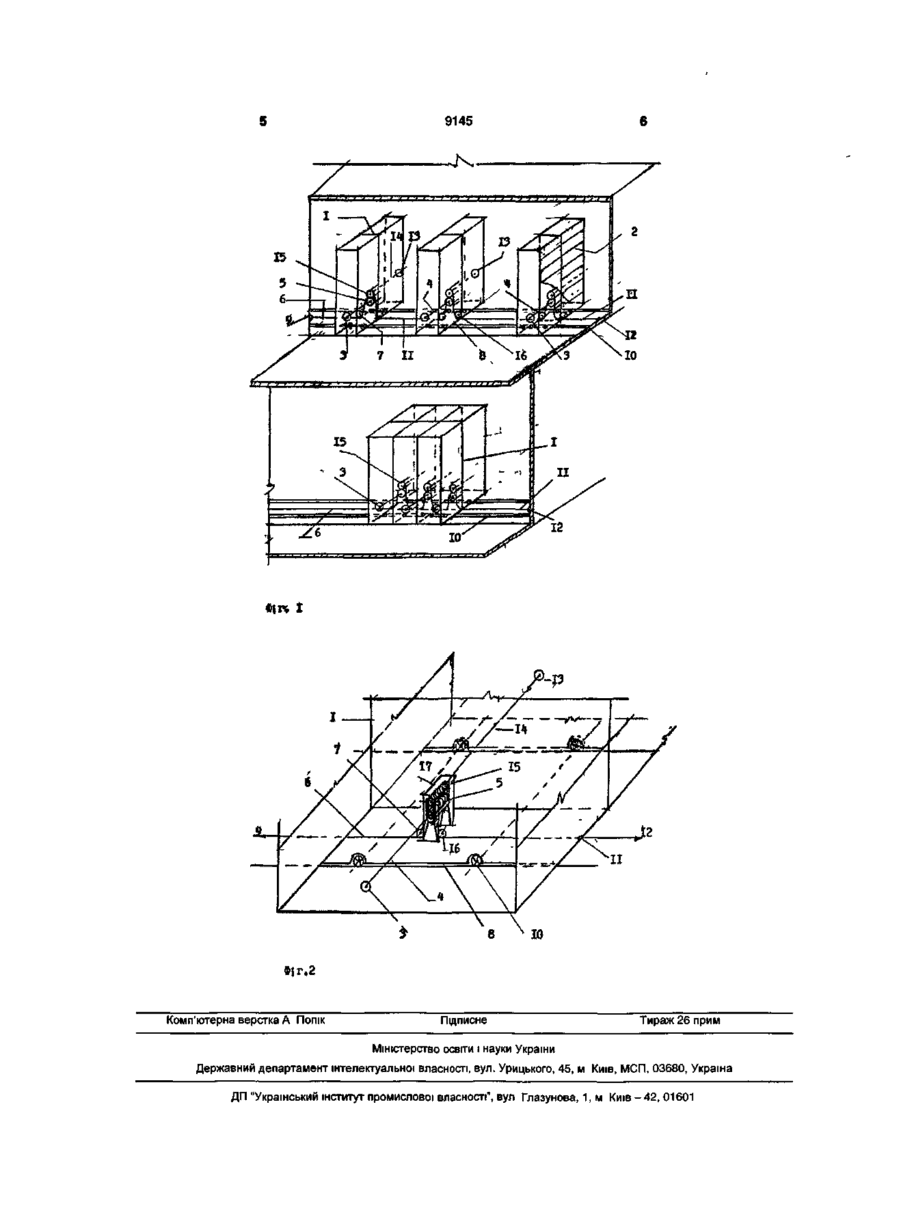

Стелаж пересувний, що містить вертикально розташовані стінки, секції, полиці з деталями кріп лення, який відрізняється тим, що він додатково містить штурвали, розташовані з протилежних сторін, з осями, розташованими горизонтально, барабани, які розміщені один під одним, зверху закриті знімним кожухом, розташованим симетрично відносно центру тяжіння стелажа, блоки, закріплені знизу, і прилягаючі до тросів, кінці котрих з різних сторін закріплені до нерухомих анкерів, візок на колесах з ребордами, рейки, розташовані на рівні підлоги. Корисна модель відноситься до області меблевого виробництва і призначена для постачання устаткуванням бібліотек, архівів, різних сховищ, побутових цехів, наприклад, для зберігання деталей, заготівок промислових товарів. Відомий пристрій стелажу (нім. Stellage) - стійки з полицями для зберігання білизни - "Меблі побутові" - аналог [1]. Меблі виготовляються відповідно до ГОСТу 16371-70. Стелаж складається з цоколю, каркасу, задньої стінки, полиць. Збирання стелажа здійснюється у вертикальному положенні за допомогою стяжок. Зібраний цоколь приєднують до каркасу, точне розташування якого фіксують на шкантах. Недоліками стелажу є нестійкість, неможливість переміщення вручну, відсутність приводу, відсутність візку для переміщення стелажу по рейках, відсутність стінки жорсткості. Найбільш близьким до винаходу є конструкція стелажу "меблі для відпочинку" - прототип [2]. Стелаж складається з верхніх 4-х секцій, вертикально розташованих стінок, постачених полицями з деталями кріплення, протяжною нижньою секцією з ніжками. Секції спарені і сумісно утворюють єдину двоповерхову будівлю для широкого призначення. Щитові деталі виконані з деревинноструженої плити, а брускові ніжки - з деревини хвойних порід. Облицювання - струганий шпон листяної породи. Недоліками стелажу є наявність ніжок, прикріплених до цоколю на різьбі. Без розбирання всієї конструкції переміщення стелажу проблематично. Стелаж не постачений горизонтальними полицями на всю довжину, не постачений шаровими чи роликовими механізмами для пересування; не посічений барабаном, блоками, тросами, візком, колесами, анкерами, стінкою жорсткості. В основу винаходу стелажу поставлено завдання шляхом введення до складу конструкцій візка, що пересувається, барабану, тросів, полозів-рейок, блоків, чим досягається можливість переміщення вантажного стелажу, групування їх в компактний блок, і, в кінцевому рахунку, до економії корисної площі бібліотек, архівів, до зменшення наведених витрат з обслуговування корисного середовища бібліотек. Поставлене завдання в пристрої вирішується тим, що стелаж пересувний, який містить вертикально розташовані стінки, секції, полиці з деталями кріплення, відповідно до винаходу, що він додатково містить штурвали з осями, барабани, блоки, троси, анкера, візок на колесах з ребордами, рейки, кожух, що знімається. Штурвали розташовані з протилежних сторін, осі розташовані горизонтально, барабани розміщені один під другим, зверху закриті кожухом, розміщеним симетрично відносно центру тяжіння стелажу, а знизу закріплені блоки і прилягають до тросів, кінці котрих з різних сторін закріплені до нерухомих анкерів, рейки розміщені на рівні верху підлоги. Таким чином, в порівнянні з прототипом при одних й тих же витратах з'являється можливість групувати стелажі в один компактний блок; еконо ю о> 9145 мити корисну площу і, що дуже важливо, при непередбачених природних катаклізмах (пожежі, затоплення водою) вкривати блок протипожежними (вогнестійкими) водовідштовхуючими оболонками На фіг 1 зображений загальний вигляд стелажів на верхньому поверсі окремо розташовані стелажі, на нижньому - стелажі, згруповані в блок, на фіг 2 - схематично в аксонометрії наведена конструкція візка з барабанами, розміщеними в кожусі На фігурах не показані всі деталі та їх номера Конструкція стелажу складається з вертикально розміщених секцій зі стінкою 1 жорсткості, полиць 2 з деталями кріплення, штурвалу 3 обертання по годинниковій стрілці, осі 4, барабану 5, тросу 6 3 барабану трос по низу блоку 7 пропускається до візка 8 і закріплюється до активного анкеру 9 (до скоби) Візок пересувається по рейках 10 на колесах з ребордами 3 іншого боку візка трос 11 закріплений до реактивного анкеру 12 при обертанні штурвалу 13 проти годинникової стрілки включаються в роботу вісь 14, барабан зворотного ходу 15, блок 16 Для дотримання техніки безпеки барабани закриваються кожухом 17 При переміщенні стелажу пристрій реалізує свої можливості наступним чином При здійсненні прямого ходу (ліворуч) за допомогою обертання штурвалу 3 співробітником створюється зусилля, спрямоване за годинниковою стрілкою При цьому вісь 4, барабан 5 обертаються і намотують трос 6, пропущений по низу блоку 7, по візку 8 Трос 6, закріплений до активного анкеру 9 зменшується по довжині і створює зусилля натягу, котре переміщує візок по рейках 10 разом зі стелажем При цьому трос 11, закріплений з іншого боку до анкеру 12 (до нерухомого стелажу чи до стіни справа) змотується з барабану 15, який обертається проти годинникової стрілки При переміщенні стелажу вправо зусилля прикладається до штурвалу 13, на вісь 14, барабан 15 Трос 11 (діаметром 5-6мм) зменшується по довжині, створюється зусилля розтягу, котре переміщує візок 8 праворуч При цьому розмотується трос 6 з лівої сторони, обертаючи барабан 5 ПОСЛІДОВНІСТЬ операцій повторюється при наступних переміщеннях стелажів ліворуч чи праворуч Матеріал стелажу деревина, сталь, дюраль Стелаж вагою до G=1000Krc (книги, архівні папки, експонати) рухається по горизонтальному шляху (рейкам 10) з прискоренням приблизно рівним а=0,2м/с2 під дією сили Р Визначимо величини сили Р, розглядаючи стелаж як матеріальну точку У ВІДПОВІДНОСТІ до першого завдання динаміки (при m - масі), маємо A m= P (1) Так як сили G і Р лежать в одній площині, але не на одній прямій, то рівняння (1) в проекціях прийме вигляд а х т = Є;а у т= 0 (2) В нашому випадку, з другого рівняння, маємо Р=т 0 = т a=(G a/g)=( 1000/9,81) 0,2~20кгс Переміщення барабану описується рівнянням обертального руху 4=МЬ=Р r, m =G Рь (3) Рішення рівнянь (3) призводить до вигляду ( l/r)=(G-m )г, (4) де , - ВІДПОВІДНО кутове, дотичне прискорення, г - радіус барабану, не більше 50мм При цьому натяг тросу 6 в барабані дорівнює Pb=(G-m )=m(g- ) (5) Впровадження пристрою, що пропонується, в порівнянні з базовими та іншими технічними рішеннями дозволяє підвищити ефективність використання корисної площі бібліотек, архівів, сховищ, дозволяє механізувати роботу виконавців, полегшити працю архіваріусів Крім того, пристрій в порівнянні з іншими технічними рішеннями дозволяє скоротити на 20% споживану енергію, зменшити працевтрати на 20% з обслуговування приміщень, знизити амортизаційні витрати У випадку природних катаклізмів (пожеж, затоплень тощо) стелажі з архівними документами в блоці можуть бути вкриті оболонками різного призначення і збережені в ЦІЛІСНОСТІ Джерела інформації 1 Инструкция по сборке стеллажа для белья Комбинат 'Вентспилс Кокс" - Вентспилс, 1975 аналог 2 Мебель для отдыха Указания по составлению и подаче заявки на промышленный образец ВНИИПИ - М , 1983 - прототип стелажу 9145 Комп'ютерна верстка А Попік Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
