Башта-колона з знезалізнювальним пристроєм і осадоущільнювачем

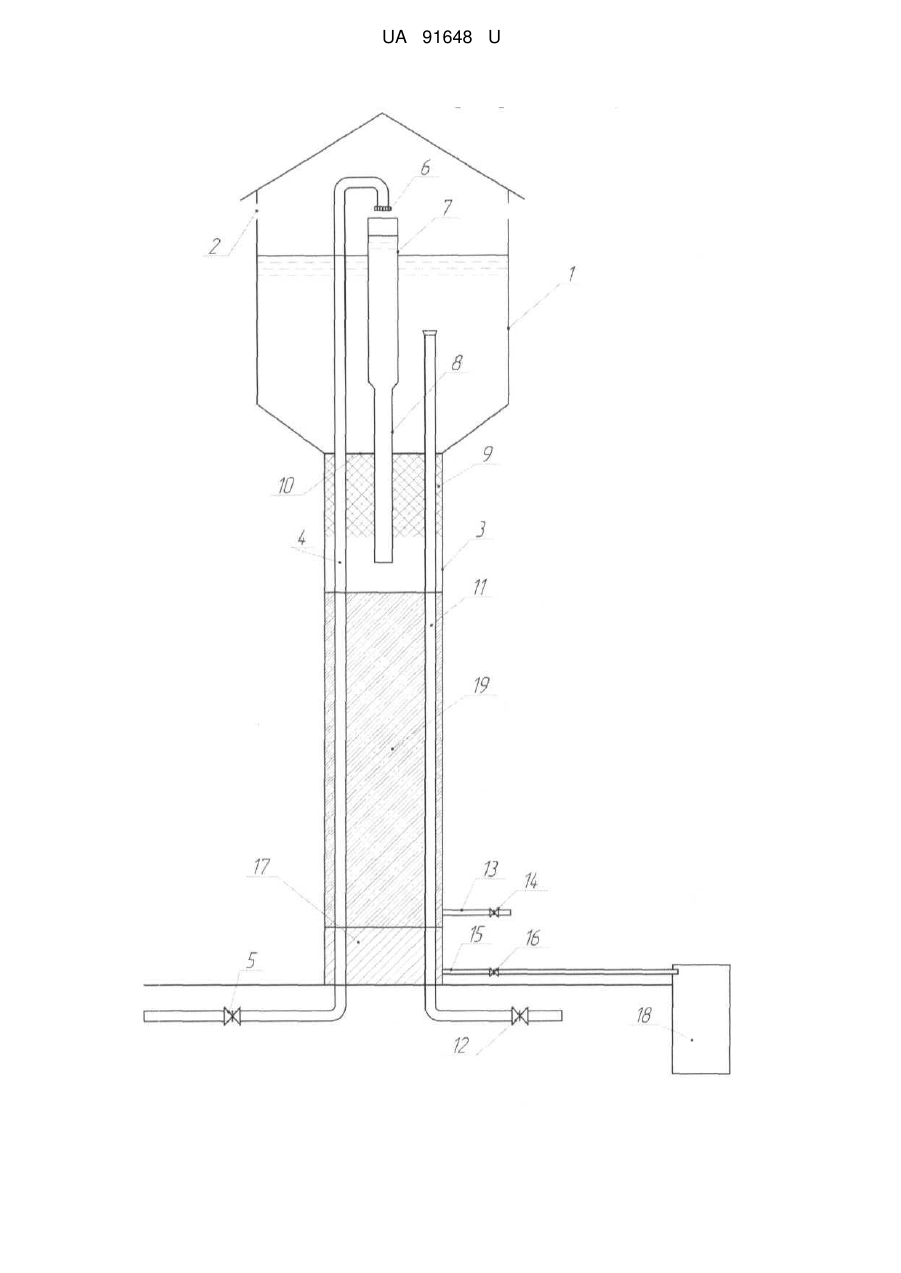

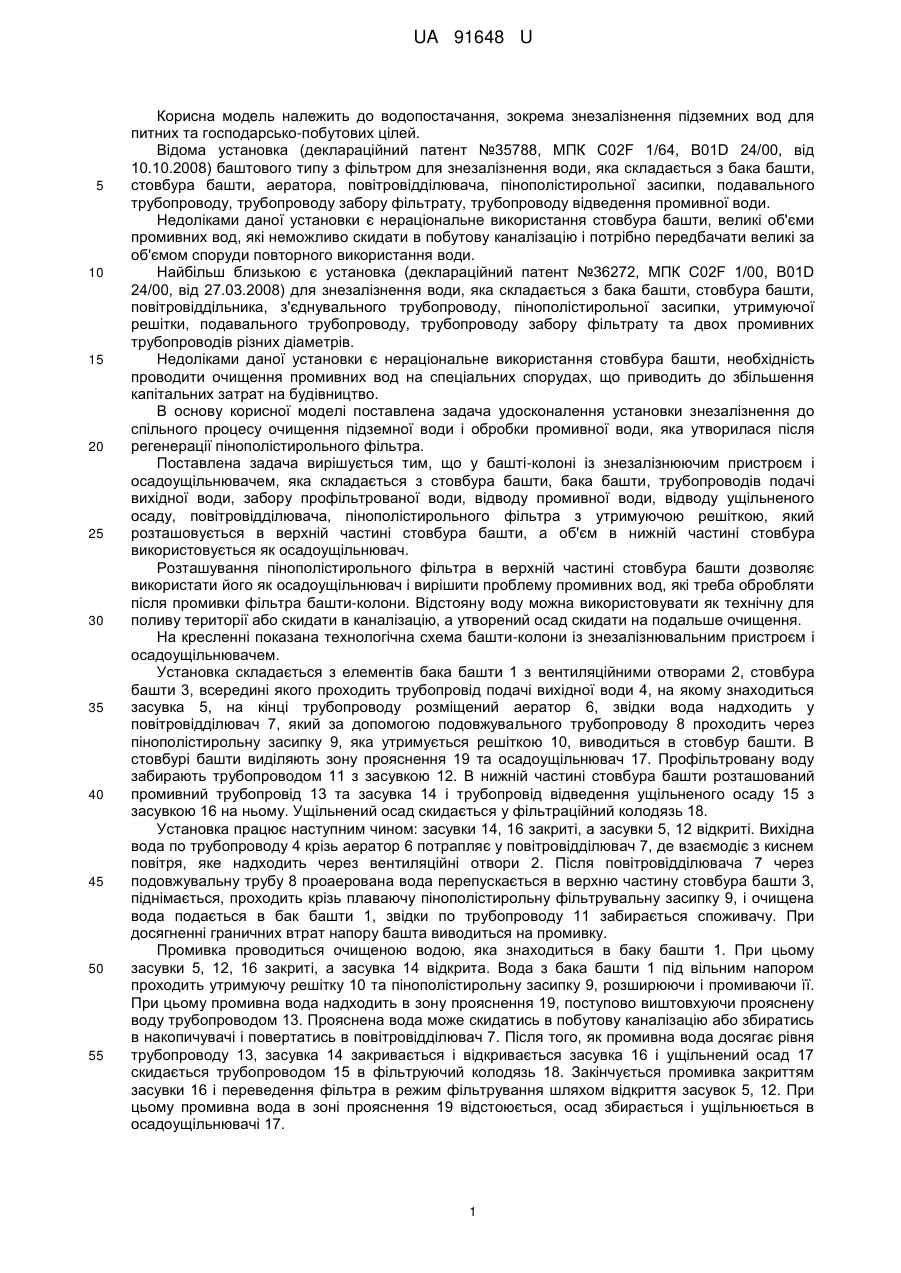

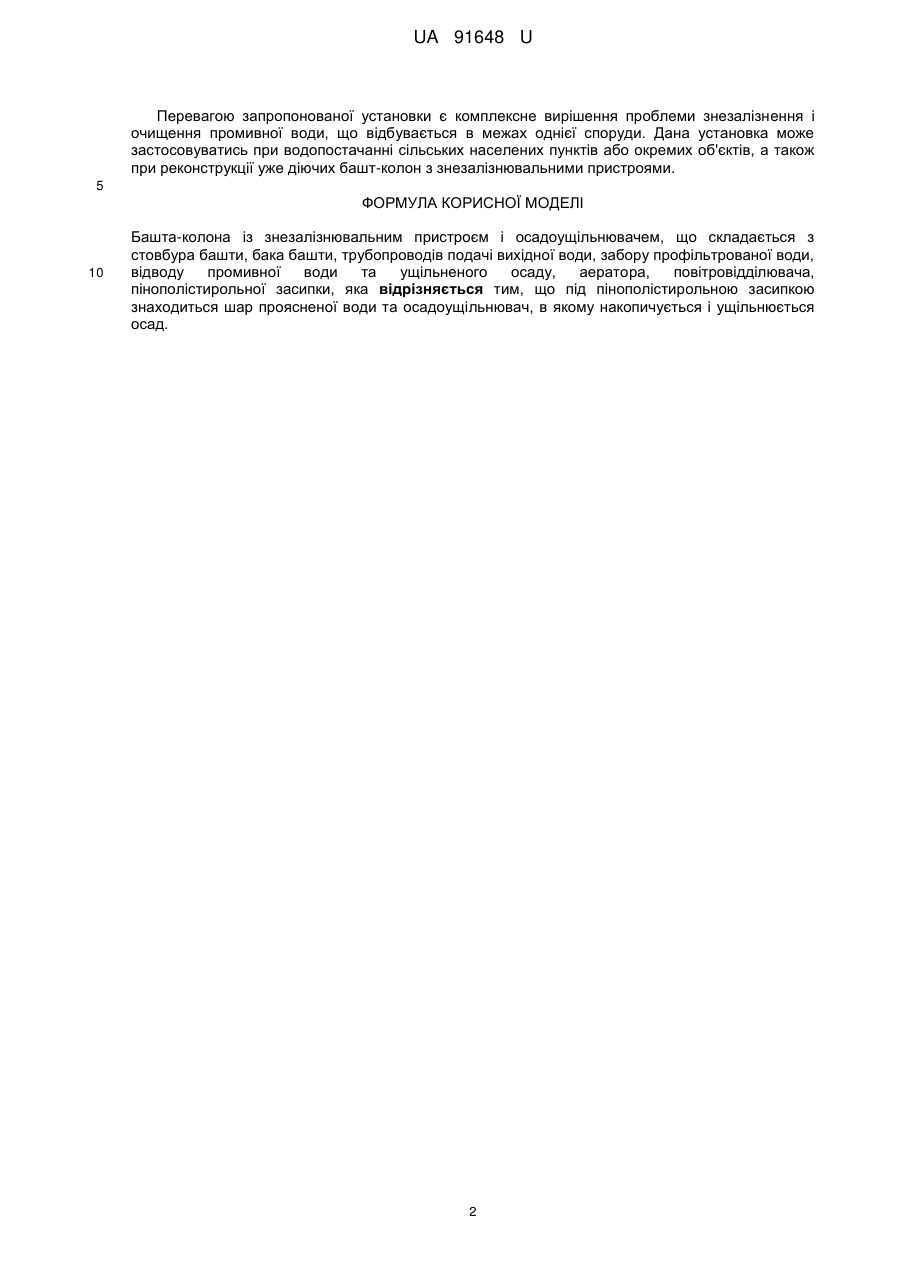

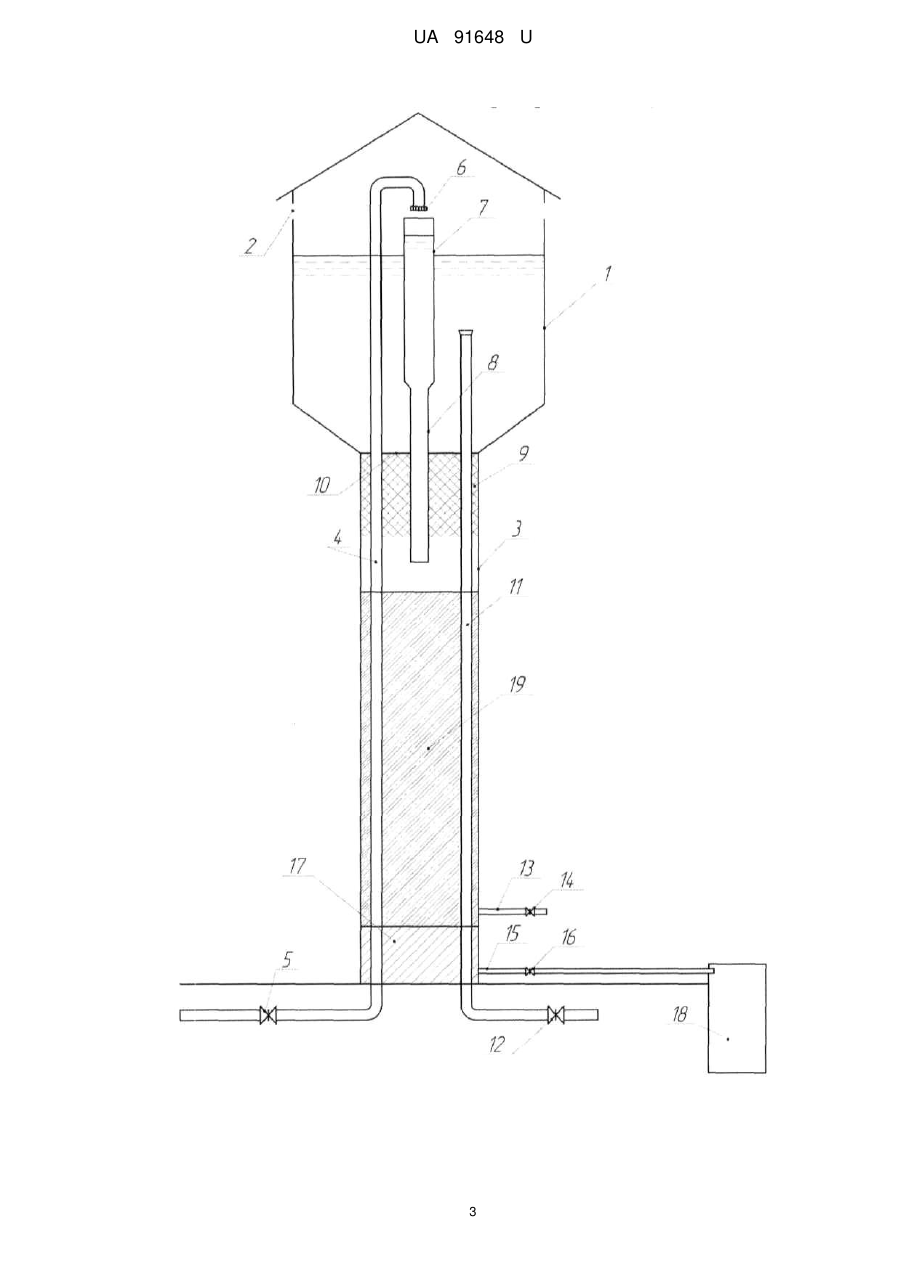

Реферат: UA 91648 U UA 91648 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до водопостачання, зокрема знезалізнення підземних вод для питних та господарсько-побутових цілей. Відома установка (деклараційний патент №35788, МПК C02F 1/64, B01D 24/00, від 10.10.2008) баштового типу з фільтром для знезалізнення води, яка складається з бака башти, стовбура башти, аератора, повітровідділювача, пінополістирольної засипки, подавального трубопроводу, трубопроводу забору фільтрату, трубопроводу відведення промивної води. Недоліками даної установки є нераціональне використання стовбура башти, великі об'єми промивних вод, які неможливо скидати в побутову каналізацію і потрібно передбачати великі за об'ємом споруди повторного використання води. Найбільш близькою є установка (деклараційний патент №36272, МПК C02F 1/00, В01D 24/00, від 27.03.2008) для знезалізнення води, яка складається з бака башти, стовбура башти, повітровіддільника, з'єднувального трубопроводу, пінополістирольної засипки, утримуючої решітки, подавального трубопроводу, трубопроводу забору фільтрату та двох промивних трубопроводів різних діаметрів. Недоліками даної установки є нераціональне використання стовбура башти, необхідність проводити очищення промивних вод на спеціальних спорудах, що приводить до збільшення капітальних затрат на будівництво. В основу корисної моделі поставлена задача удосконалення установки знезалізнення до спільного процесу очищення підземної води і обробки промивної води, яка утворилася після регенерації пінополістирольного фільтра. Поставлена задача вирішується тим, що у башті-колоні із знезалізнюючим пристроєм і осадоущільнювачем, яка складається з стовбура башти, бака башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води, відводу ущільненого осаду, повітровідділювача, пінополістирольного фільтра з утримуючою решіткою, який розташовується в верхній частині стовбура башти, а об'єм в нижній частині стовбура використовується як осадоущільнювач. Розташування пінополістирольного фільтра в верхній частині стовбура башти дозволяє використати його як осадоущільнювач і вирішити проблему промивних вод, які треба обробляти після промивки фільтра башти-колони. Відстояну воду можна використовувати як технічну для поливу території або скидати в каналізацію, а утворений осад скидати на подальше очищення. На кресленні показана технологічна схема башти-колони із знезалізнювальним пристроєм і осадоущільнювачем. Установка складається з елементів бака башти 1 з вентиляційними отворами 2, стовбура башти 3, всередині якого проходить трубопровід подачі вихідної води 4, на якому знаходиться засувка 5, на кінці трубопроводу розміщений аератор 6, звідки вода надходить у повітровідділювач 7, який за допомогою подовжувального трубопроводу 8 проходить через пінополістирольну засипку 9, яка утримується решіткою 10, виводиться в стовбур башти. В стовбурі башти виділяють зону прояснення 19 та осадоущільнювач 17. Профільтровану воду забирають трубопроводом 11 з засувкою 12. В нижній частині стовбура башти розташований промивний трубопровід 13 та засувка 14 і трубопровід відведення ущільненого осаду 15 з засувкою 16 на ньому. Ущільнений осад скидається у фільтраційний колодязь 18. Установка працює наступним чином: засувки 14, 16 закриті, а засувки 5, 12 відкриті. Вихідна вода по трубопроводу 4 крізь аератор 6 потрапляє у повітровідділювач 7, де взаємодіє з киснем повітря, яке надходить через вентиляційні отвори 2. Після повітровідділювача 7 через подовжувальну трубу 8 проаерована вода перепускається в верхню частину стовбура башти 3, піднімається, проходить крізь плаваючу пінополістирольну фільтрувальну засипку 9, і очищена вода подається в бак башти 1, звідки по трубопроводу 11 забирається споживачу. При досягненні граничних втрат напору башта виводиться на промивку. Промивка проводиться очищеною водою, яка знаходиться в баку башти 1. При цьому засувки 5, 12, 16 закриті, а засувка 14 відкрита. Вода з бака башти 1 під вільним напором проходить утримуючу решітку 10 та пінополістирольну засипку 9, розширюючи і промиваючи її. При цьому промивна вода надходить в зону прояснення 19, поступово виштовхуючи прояснену воду трубопроводом 13. Прояснена вода може скидатись в побутову каналізацію або збиратись в накопичувачі і повертатись в повітровідділювач 7. Після того, як промивна вода досягає рівня трубопроводу 13, засувка 14 закривається і відкривається засувка 16 і ущільнений осад 17 скидається трубопроводом 15 в фільтруючий колодязь 18. Закінчується промивка закриттям засувки 16 і переведення фільтра в режим фільтрування шляхом відкриття засувок 5, 12. При цьому промивна вода в зоні прояснення 19 відстоюється, осад збирається і ущільнюється в осадоущільнювачі 17. 1 UA 91648 U Перевагою запропонованої установки є комплексне вирішення проблеми знезалізнення і очищення промивної води, що відбувається в межах однієї споруди. Дана установка може застосовуватись при водопостачанні сільських населених пунктів або окремих об'єктів, а також при реконструкції уже діючих башт-колон з знезалізнювальними пристроями. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Башта-колона із знезалізнювальним пристроєм і осадоущільнювачем, що складається з стовбура башти, бака башти, трубопроводів подачі вихідної води, забору профільтрованої води, відводу промивної води та ущільненого осаду, аератора, повітровідділювача, пінополістирольної засипки, яка відрізняється тим, що під пінополістирольною засипкою знаходиться шар проясненої води та осадоущільнювач, в якому накопичується і ущільнюється осад. 2 UA 91648 U 3 UA 91648 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
