Гідравлічна мішалка

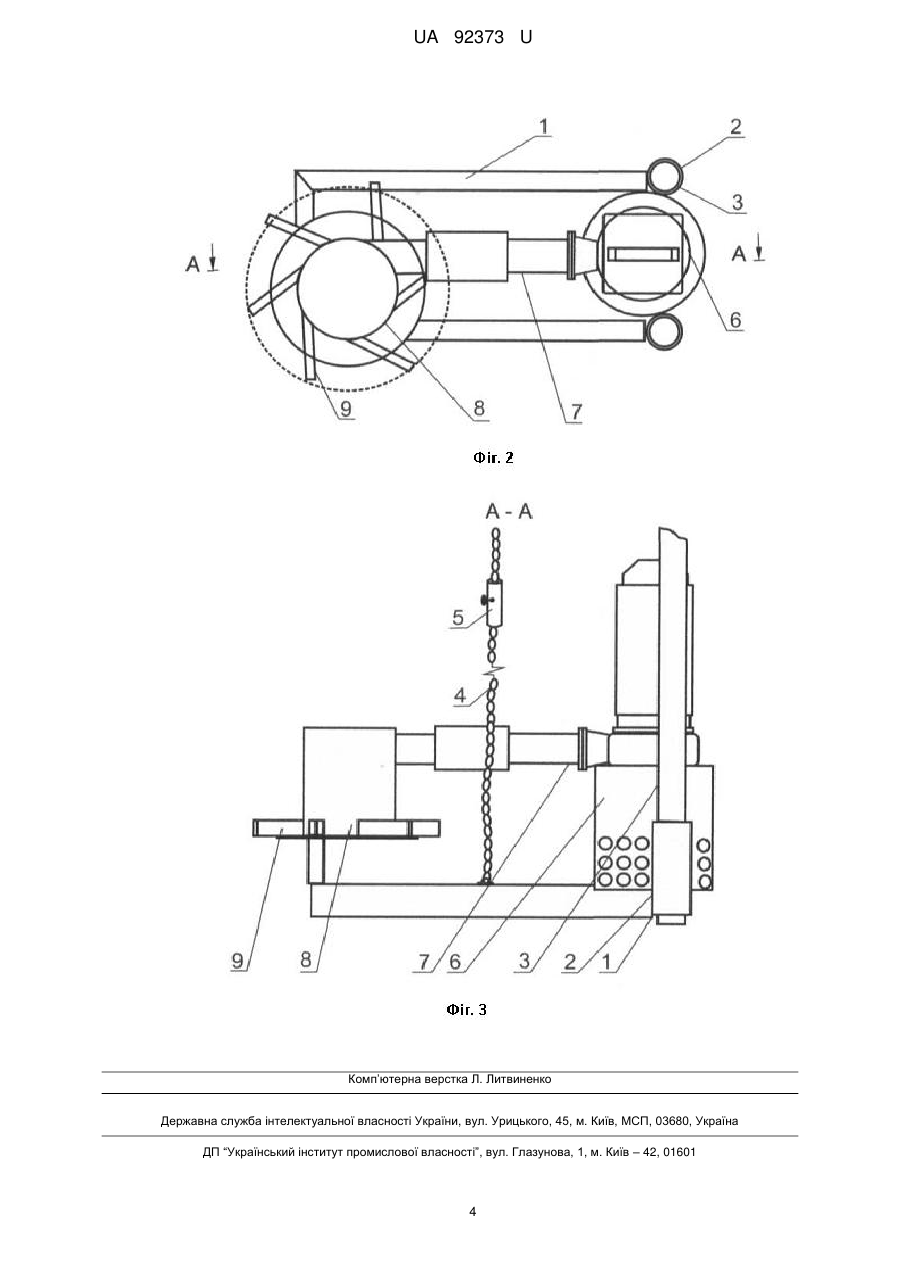

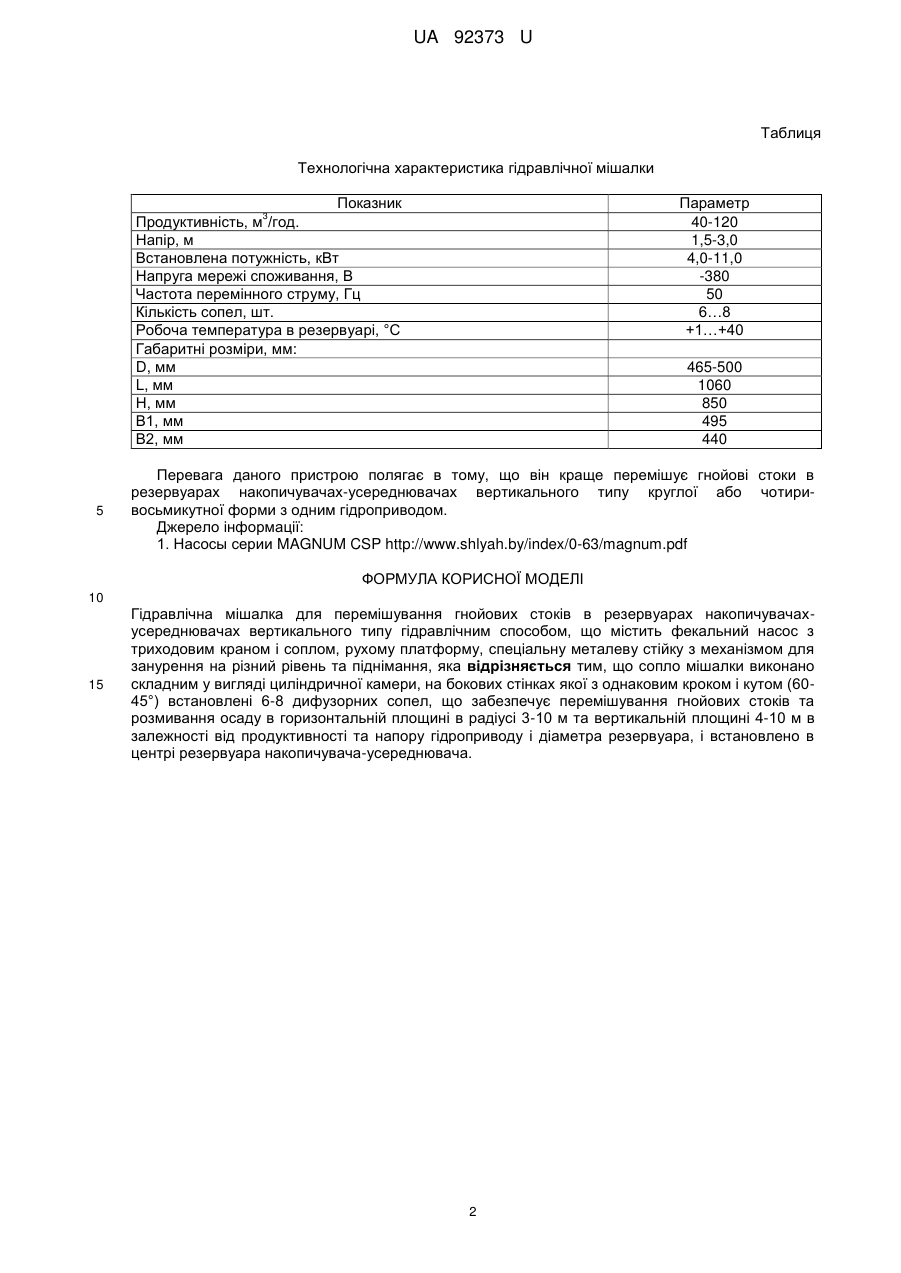

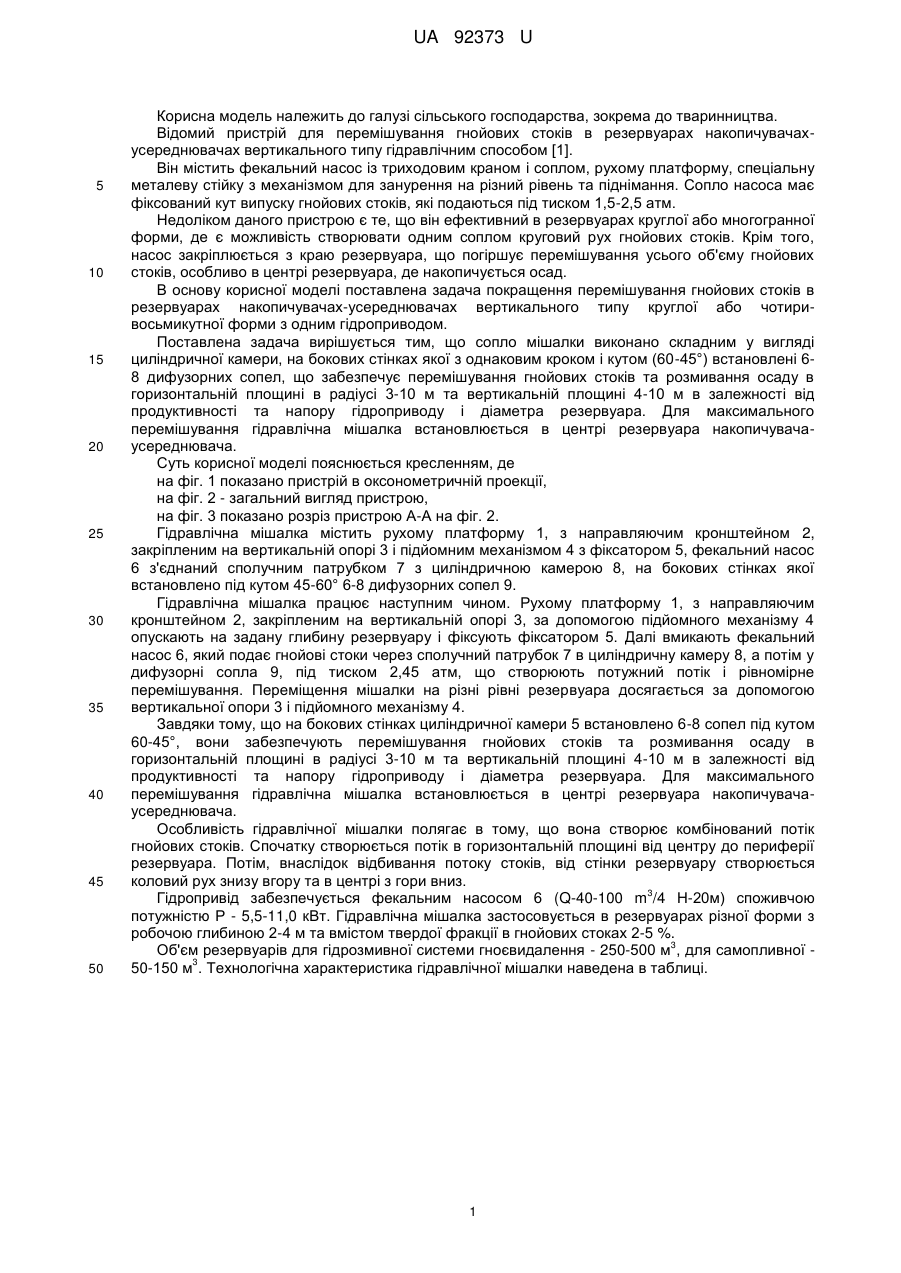

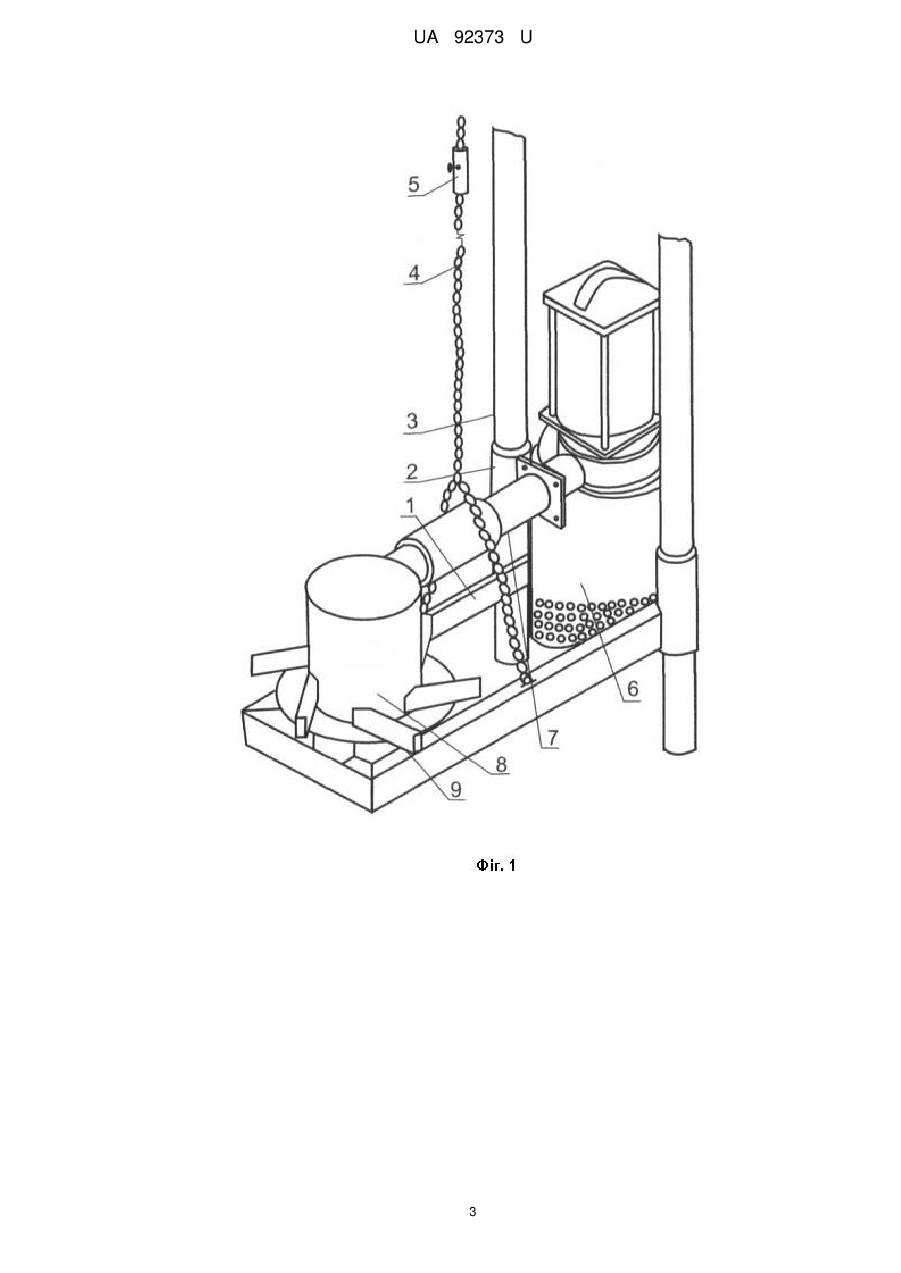

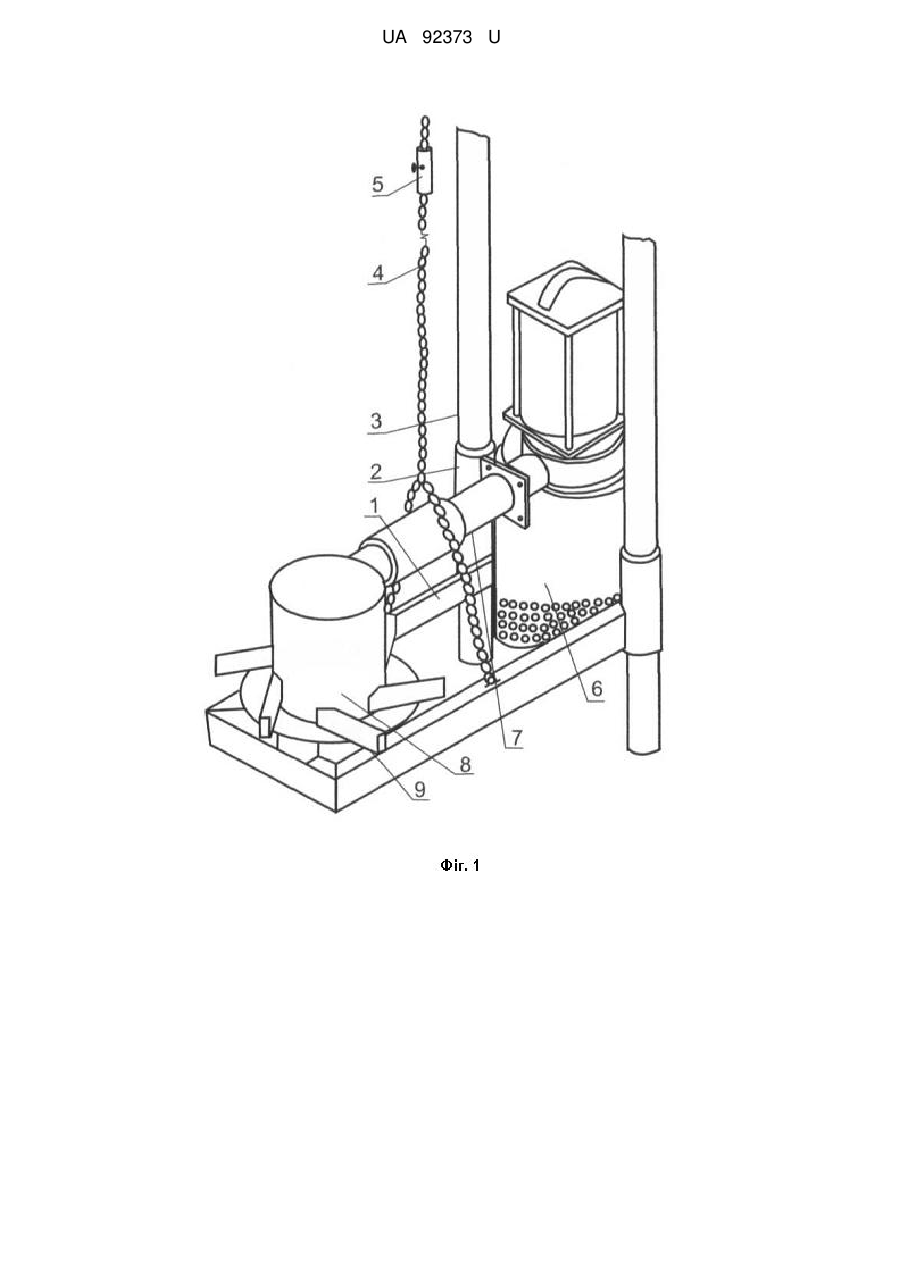

Реферат: Гідравлічна мішалка для перемішування гнойових стоків в резервуарах накопичувачахусереднювачах вертикального типу гідравлічним способом містить фекальний насос з триходовим краном і соплом, рухому платформу, спеціальну металеву стійку з механізмом для занурення на різний рівень та піднімання. Сопло мішалки виконано складним у вигляді циліндричної камери, на бокових стінках якої з однаковим кроком і кутом (60-45°) встановлені 68 дифузорних сопел, що забезпечує перемішування гнойових стоків та розмивання осаду в горизонтальній площині в радіусі 3-10 м та вертикальній площині 4-10 м в залежності від продуктивності та напору гідроприводу і діаметра резервуара, і встановлено в центрі резервуара накопичувача-усереднювача. UA 92373 U (54) ГІДРАВЛІЧНА МІШАЛКА UA 92373 U UA 92373 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до тваринництва. Відомий пристрій для перемішування гнойових стоків в резервуарах накопичувачахусереднювачах вертикального типу гідравлічним способом [1]. Він містить фекальний насос із триходовим краном і соплом, рухому платформу, спеціальну металеву стійку з механізмом для занурення на різний рівень та піднімання. Сопло насоса має фіксований кут випуску гнойових стоків, які подаються під тиском 1,5-2,5 атм. Недоліком даного пристрою є те, що він ефективний в резервуарах круглої або многогранної форми, де є можливість створювати одним соплом круговий рух гнойових стоків. Крім того, насос закріплюється з краю резервуара, що погіршує перемішування усього об'єму гнойових стоків, особливо в центрі резервуара, де накопичується осад. В основу корисної моделі поставлена задача покращення перемішування гнойових стоків в резервуарах накопичувачах-усереднювачах вертикального типу круглої або чотиривосьмикутної форми з одним гідроприводом. Поставлена задача вирішується тим, що сопло мішалки виконано складним у вигляді циліндричної камери, на бокових стінках якої з однаковим кроком і кутом (60-45°) встановлені 68 дифузорних сопел, що забезпечує перемішування гнойових стоків та розмивання осаду в горизонтальній площині в радіусі 3-10 м та вертикальній площині 4-10 м в залежності від продуктивності та напору гідроприводу і діаметра резервуара. Для максимального перемішування гідравлічна мішалка встановлюється в центрі резервуара накопичувачаусереднювача. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано пристрій в оксонометричній проекції, на фіг. 2 - загальний вигляд пристрою, на фіг. 3 показано розріз пристрою А-А на фіг. 2. Гідравлічна мішалка містить рухому платформу 1, з направляючим кронштейном 2, закріпленим на вертикальній опорі 3 і підйомним механізмом 4 з фіксатором 5, фекальний насос 6 з'єднаний сполучним патрубком 7 з циліндричною камерою 8, на бокових стінках якої встановлено під кутом 45-60° 6-8 дифузорних сопел 9. Гідравлічна мішалка працює наступним чином. Рухому платформу 1, з направляючим кронштейном 2, закріпленим на вертикальній опорі 3, за допомогою підйомного механізму 4 опускають на задану глибину резервуару і фіксують фіксатором 5. Далі вмикають фекальний насос 6, який подає гнойові стоки через сполучний патрубок 7 в циліндричну камеру 8, а потім у дифузорні сопла 9, під тиском 2,45 атм, що створюють потужний потік і рівномірне перемішування. Переміщення мішалки на різні рівні резервуара досягається за допомогою вертикальної опори 3 і підйомного механізму 4. Завдяки тому, що на бокових стінках циліндричної камери 5 встановлено 6-8 сопел під кутом 60-45°, вони забезпечують перемішування гнойових стоків та розмивання осаду в горизонтальній площині в радіусі 3-10 м та вертикальній площині 4-10 м в залежності від продуктивності та напору гідроприводу і діаметра резервуара. Для максимального перемішування гідравлічна мішалка встановлюється в центрі резервуара накопичувачаусереднювача. Особливість гідравлічної мішалки полягає в тому, що вона створює комбінований потік гнойових стоків. Спочатку створюється потік в горизонтальній площині від центру до периферії резервуара. Потім, внаслідок відбивання потоку стоків, від стінки резервуару створюється коловий рух знизу вгору та в центрі з гори вниз. 3 Гідропривід забезпечується фекальним насосом 6 (Q-40-100 m /4 Н-20м) споживчою потужністю Р - 5,5-11,0 кВт. Гідравлічна мішалка застосовується в резервуарах різної форми з робочою глибиною 2-4 м та вмістом твердої фракції в гнойових стоках 2-5 %. 3 Об'єм резервуарів для гідрозмивної системи гноєвидалення - 250-500 м , для самопливної 3 50-150 м . Технологічна характеристика гідравлічної мішалки наведена в таблиці. 1 UA 92373 U Таблиця Технологічна характеристика гідравлічної мішалки Показник 3 Продуктивність, м /год. Напір, м Встановлена потужність, кВт Напруга мережі споживання, В Частота перемінного струму, Гц Кількість сопел, шт. Робоча температура в резервуарі, °C Габаритні розміри, мм: D, мм L, мм Н, мм В1, мм В2, мм 5 Параметр 40-120 1,5-3,0 4,0-11,0 -380 50 6…8 +1…+40 465-500 1060 850 495 440 Перевага даного пристрою полягає в тому, що він краще перемішує гнойові стоки в резервуарах накопичувачах-усереднювачах вертикального типу круглої або чотиривосьмикутної форми з одним гідроприводом. Джерело інформації: 1. Насосы серии MAGNUM CSP http://www.shlyah.by/index/0-63/magnum.pdf ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Гідравлічна мішалка для перемішування гнойових стоків в резервуарах накопичувачахусереднювачах вертикального типу гідравлічним способом, що містить фекальний насос з триходовим краном і соплом, рухому платформу, спеціальну металеву стійку з механізмом для занурення на різний рівень та піднімання, яка відрізняється тим, що сопло мішалки виконано складним у вигляді циліндричної камери, на бокових стінках якої з однаковим кроком і кутом (6045°) встановлені 6-8 дифузорних сопел, що забезпечує перемішування гнойових стоків та розмивання осаду в горизонтальній площині в радіусі 3-10 м та вертикальній площині 4-10 м в залежності від продуктивності та напору гідроприводу і діаметра резервуара, і встановлено в центрі резервуара накопичувача-усереднювача. 2 UA 92373 U 3 UA 92373 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
