Пристрій для безцентрової обробки циліндричних виробів

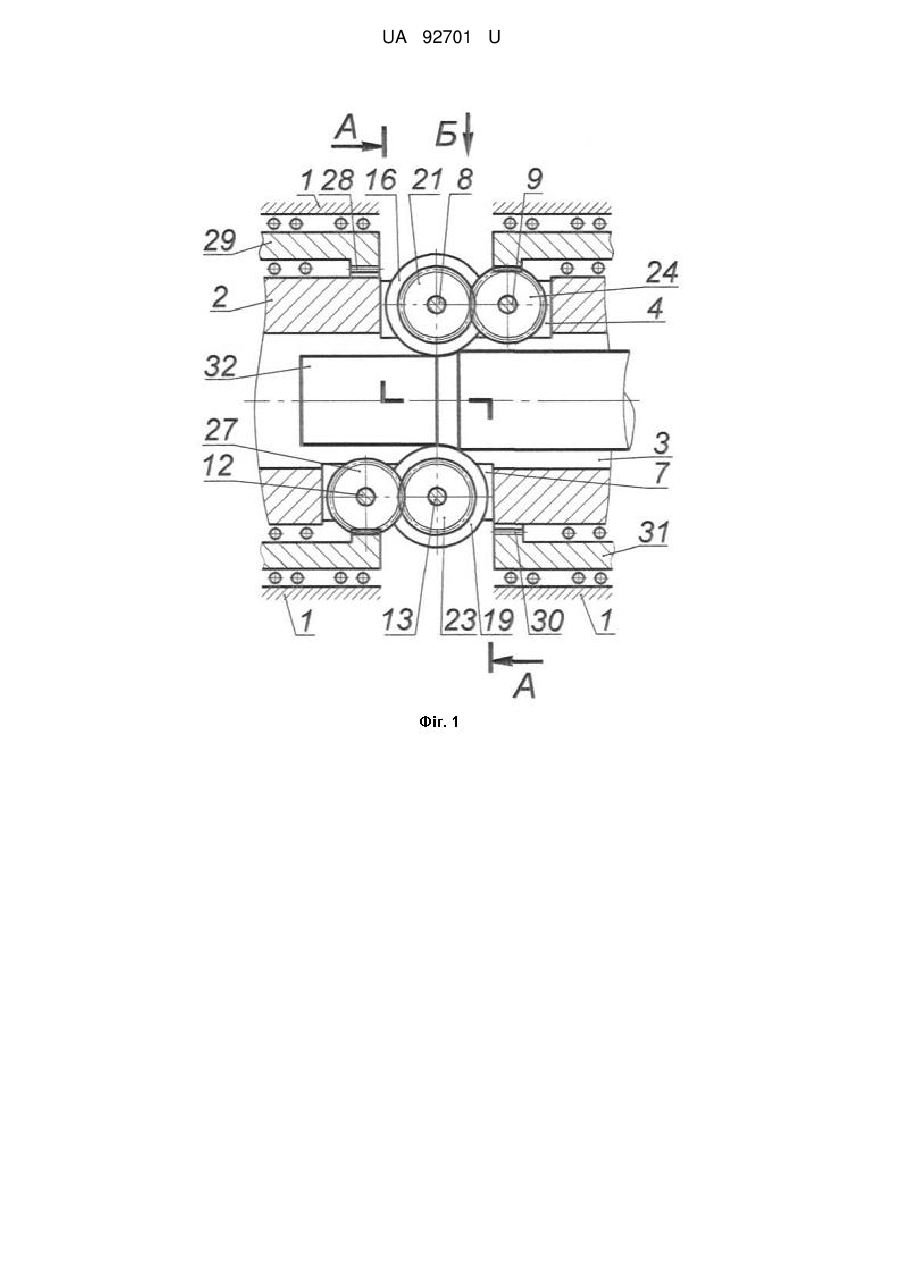

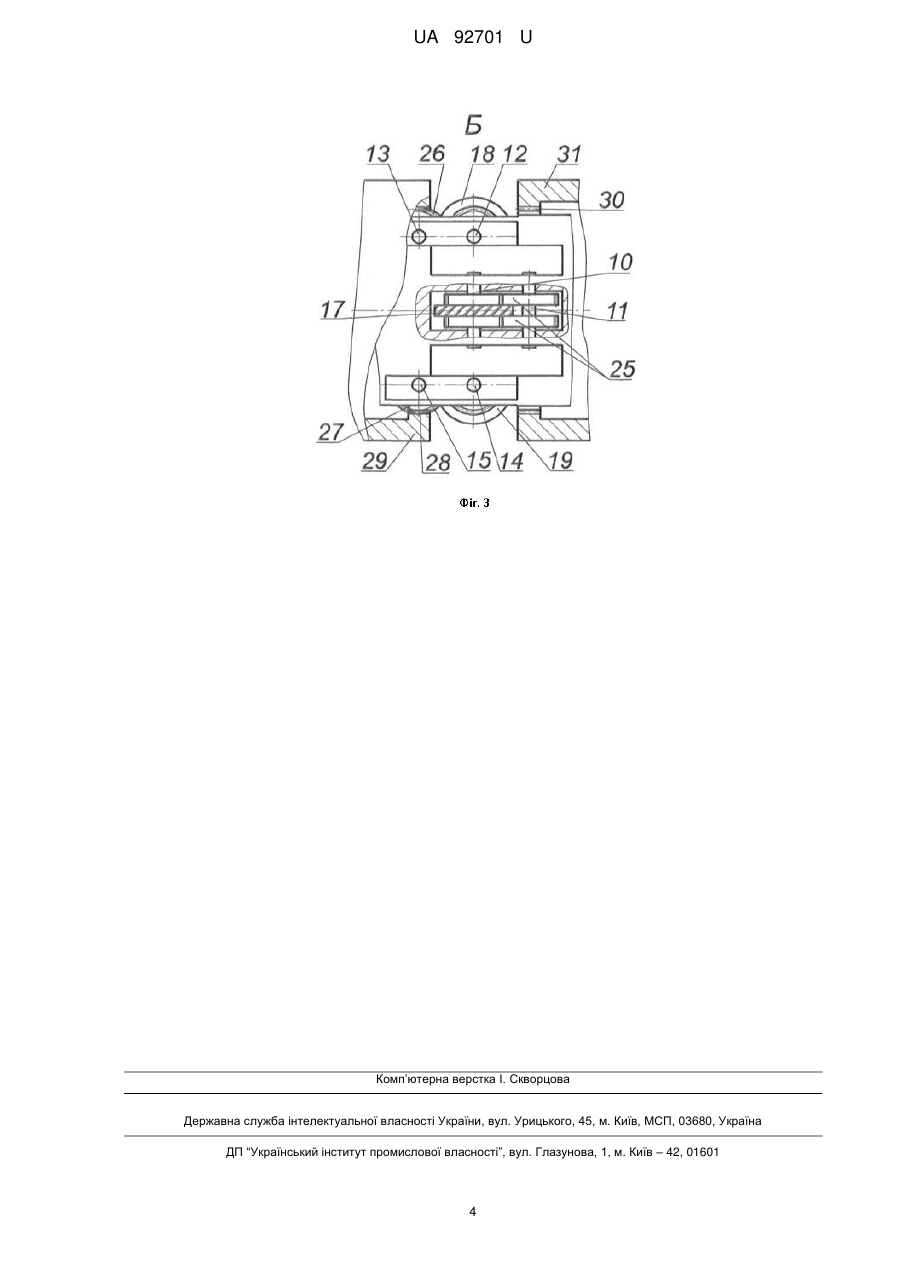

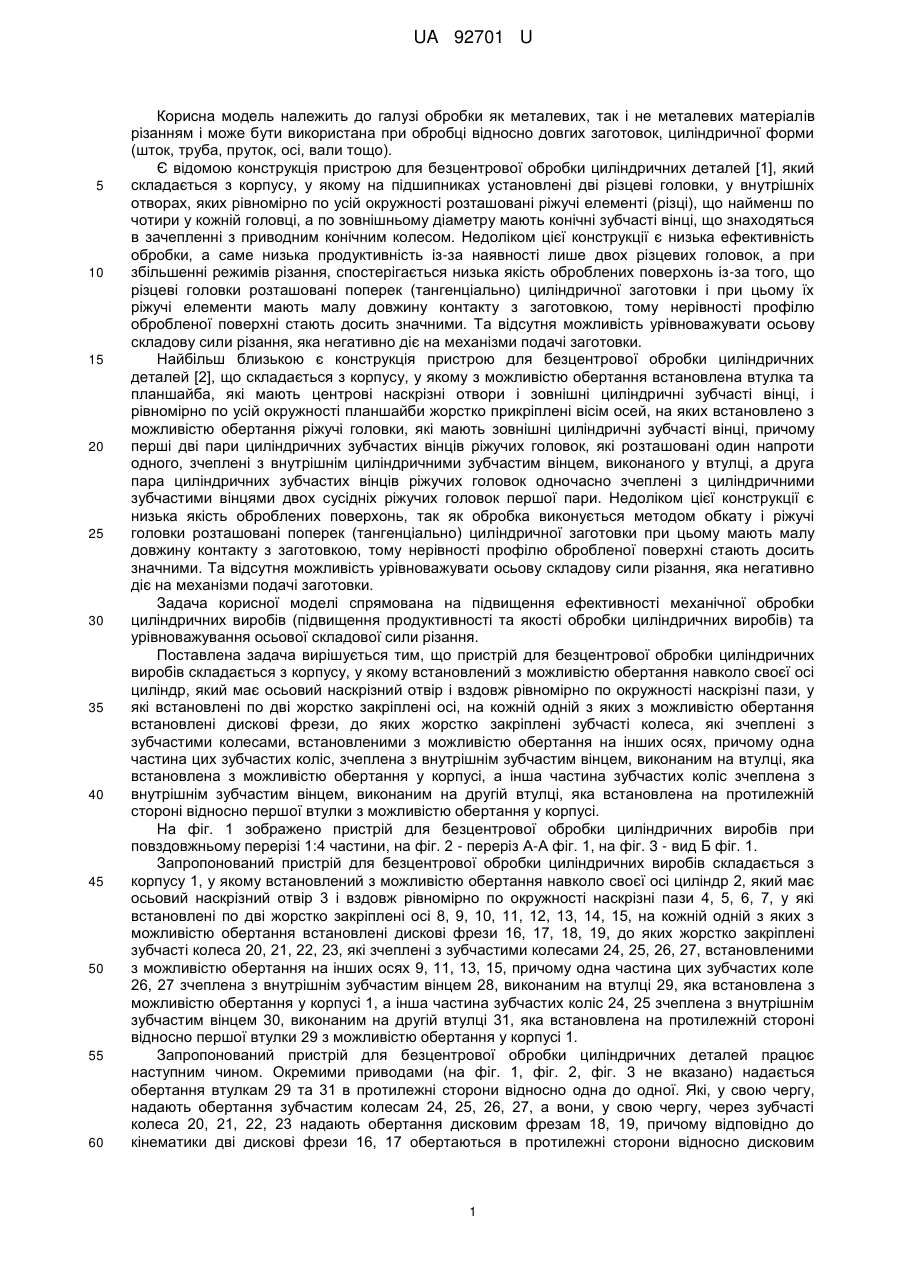

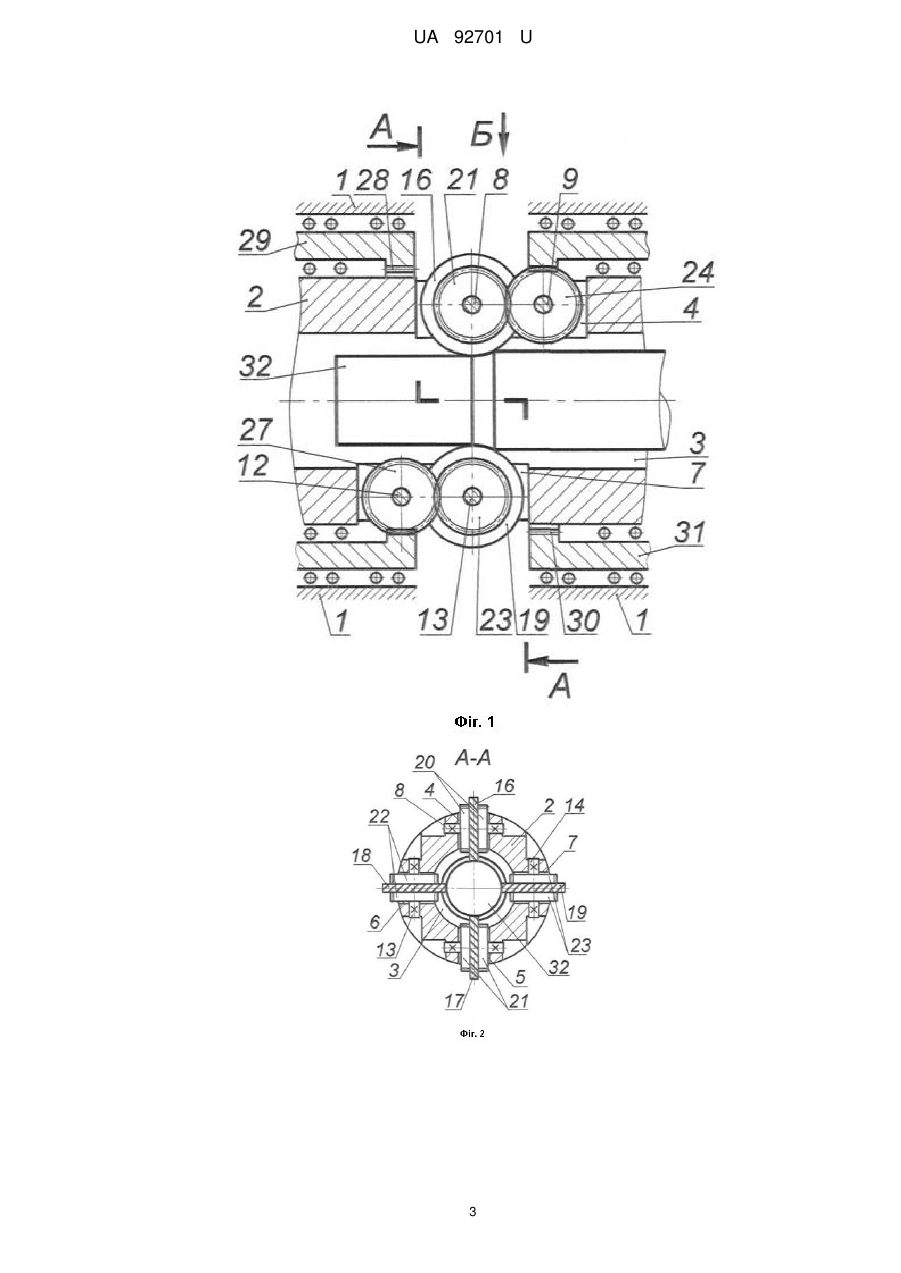

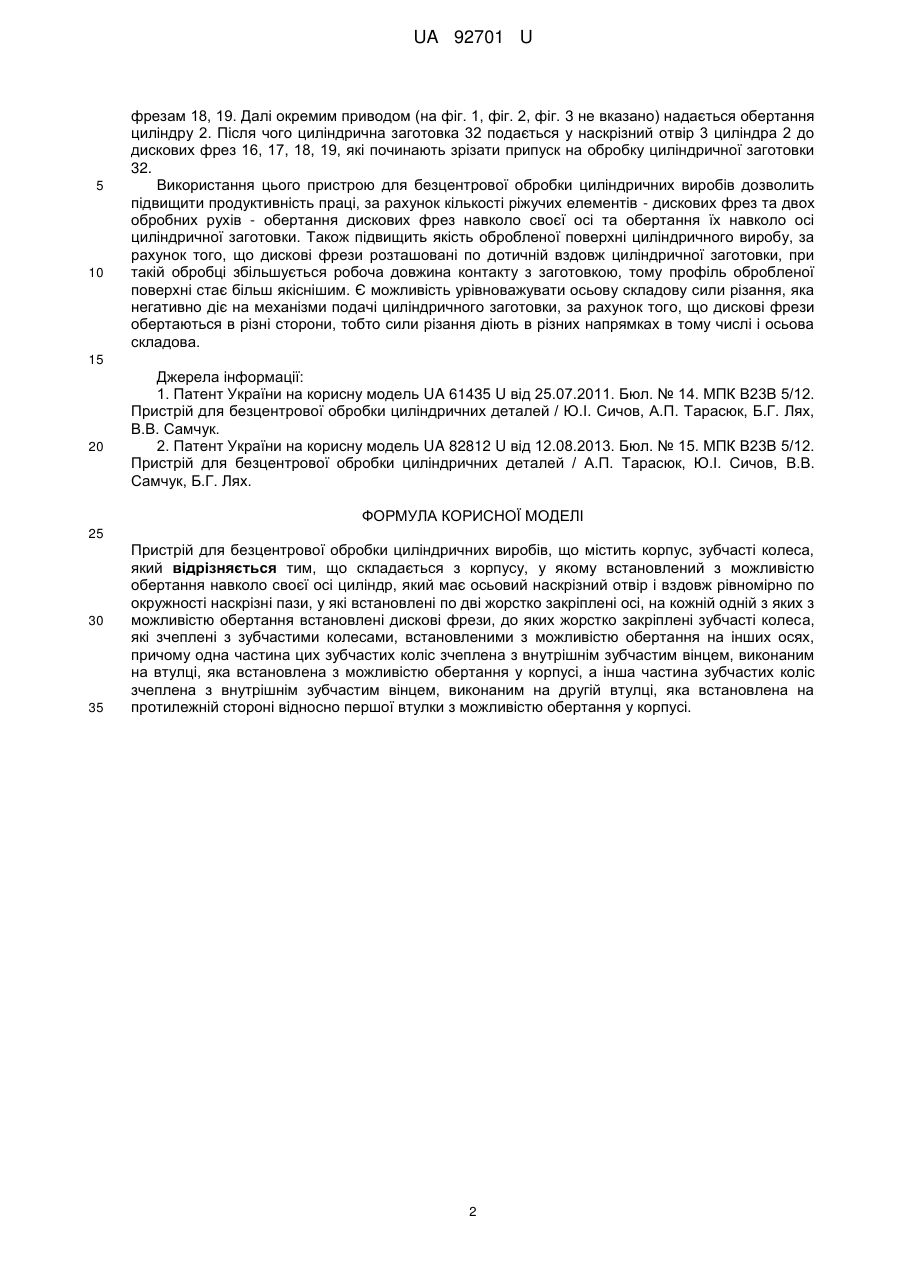

Реферат: Пристрій для безцентрової обробки циліндричних виробів містить корпус, зубчасті колеса. Складається з корпусу, у якому встановлений з можливістю обертання навколо своєї осі циліндр, який має осьовий наскрізний отвір і вздовж рівномірно по окружності наскрізні пази, у які встановлені по дві жорстко закріплені осі, на кожній одній з яких з можливістю обертання встановлені дискові фрези, до яких жорстко закріплені зубчасті колеса, які зчеплені з зубчастими колесами, встановленими з можливістю обертання на інших осях. При цьому одна частина цих зубчастих коліс, зчеплена з внутрішнім зубчастим вінцем, виконаним на втулці, яка встановлена з можливістю обертання у корпусі, а інша частина зубчастих коліс зчеплена з внутрішнім зубчастим вінцем, виконаним на другій втулці, яка встановлена на протилежній стороні відносно першої втулки з можливістю обертання у корпусі. UA 92701 U (54) ПРИСТРІЙ ДЛЯ БЕЗЦЕНТРОВОЇ ОБРОБКИ ЦИЛІНДРИЧНИХ ВИРОБІВ UA 92701 U UA 92701 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням і може бути використана при обробці відносно довгих заготовок, циліндричної форми (шток, труба, пруток, осі, вали тощо). Є відомою конструкція пристрою для безцентрової обробки циліндричних деталей [1], який складається з корпусу, у якому на підшипниках установлені дві різцеві головки, у внутрішніх отворах, яких рівномірно по усій окружності розташовані ріжучі елементі (різці), що найменш по чотири у кожній головці, а по зовнішньому діаметру мають конічні зубчасті вінці, що знаходяться в зачепленні з приводним конічним колесом. Недоліком цієї конструкції є низька ефективність обробки, а саме низька продуктивність із-за наявності лише двох різцевих головок, а при збільшенні режимів різання, спостерігається низька якість оброблених поверхонь із-за того, що різцеві головки розташовані поперек (тангенціально) циліндричної заготовки і при цьому їх ріжучі елементи мають малу довжину контакту з заготовкою, тому нерівності профілю обробленої поверхні стають досить значними. Та відсутня можливість урівноважувати осьову складову сили різання, яка негативно діє на механізми подачі заготовки. Найбільш близькою є конструкція пристрою для безцентрової обробки циліндричних деталей [2], що складається з корпусу, у якому з можливістю обертання встановлена втулка та планшайба, які мають центрові наскрізні отвори і зовнішні циліндричні зубчасті вінці, і рівномірно по усій окружності планшайби жорстко прикріплені вісім осей, на яких встановлено з можливістю обертання ріжучі головки, які мають зовнішні циліндричні зубчасті вінці, причому перші дві пари циліндричних зубчастих вінців ріжучих головок, які розташовані один напроти одного, зчеплені з внутрішнім циліндричними зубчастим вінцем, виконаного у втулці, а друга пара циліндричних зубчастих вінців ріжучих головок одночасно зчеплені з циліндричними зубчастими вінцями двох сусідніх ріжучих головок першої пари. Недоліком цієї конструкції є низька якість оброблених поверхонь, так як обробка виконується методом обкату і ріжучі головки розташовані поперек (тангенціально) циліндричної заготовки при цьому мають малу довжину контакту з заготовкою, тому нерівності профілю обробленої поверхні стають досить значними. Та відсутня можливість урівноважувати осьову складову сили різання, яка негативно діє на механізми подачі заготовки. Задача корисної моделі спрямована на підвищення ефективності механічної обробки циліндричних виробів (підвищення продуктивності та якості обробки циліндричних виробів) та урівноважування осьової складової сили різання. Поставлена задача вирішується тим, що пристрій для безцентрової обробки циліндричних виробів складається з корпусу, у якому встановлений з можливістю обертання навколо своєї осі циліндр, який має осьовий наскрізний отвір і вздовж рівномірно по окружності наскрізні пази, у які встановлені по дві жорстко закріплені осі, на кожній одній з яких з можливістю обертання встановлені дискові фрези, до яких жорстко закріплені зубчасті колеса, які зчеплені з зубчастими колесами, встановленими з можливістю обертання на інших осях, причому одна частина цих зубчастих коліс, зчеплена з внутрішнім зубчастим вінцем, виконаним на втулці, яка встановлена з можливістю обертання у корпусі, а інша частина зубчастих коліс зчеплена з внутрішнім зубчастим вінцем, виконаним на другій втулці, яка встановлена на протилежній стороні відносно першої втулки з можливістю обертання у корпусі. На фіг. 1 зображено пристрій для безцентрової обробки циліндричних виробів при повздовжньому перерізі 1:4 частини, на фіг. 2 - переріз А-А фіг. 1, на фіг. 3 - вид Б фіг. 1. Запропонований пристрій для безцентрової обробки циліндричних виробів складається з корпусу 1, у якому встановлений з можливістю обертання навколо своєї осі циліндр 2, який має осьовий наскрізний отвір 3 і вздовж рівномірно по окружності наскрізні пази 4, 5, 6, 7, у які встановлені по дві жорстко закріплені осі 8, 9, 10, 11, 12, 13, 14, 15, на кожній одній з яких з можливістю обертання встановлені дискові фрези 16, 17, 18, 19, до яких жорстко закріплені зубчасті колеса 20, 21, 22, 23, які зчеплені з зубчастими колесами 24, 25, 26, 27, встановленими з можливістю обертання на інших осях 9, 11, 13, 15, причому одна частина цих зубчастих коле 26, 27 зчеплена з внутрішнім зубчастим вінцем 28, виконаним на втулці 29, яка встановлена з можливістю обертання у корпусі 1, а інша частина зубчастих коліс 24, 25 зчеплена з внутрішнім зубчастим вінцем 30, виконаним на другій втулці 31, яка встановлена на протилежній стороні відносно першої втулки 29 з можливістю обертання у корпусі 1. Запропонований пристрій для безцентрової обробки циліндричних деталей працює наступним чином. Окремими приводами (на фіг. 1, фіг. 2, фіг. 3 не вказано) надається обертання втулкам 29 та 31 в протилежні сторони відносно одна до одної. Які, у свою чергу, надають обертання зубчастим колесам 24, 25, 26, 27, а вони, у свою чергу, через зубчасті колеса 20, 21, 22, 23 надають обертання дисковим фрезам 18, 19, причому відповідно до кінематики дві дискові фрези 16, 17 обертаються в протилежні сторони відносно дисковим 1 UA 92701 U 5 10 фрезам 18, 19. Далі окремим приводом (на фіг. 1, фіг. 2, фіг. 3 не вказано) надається обертання циліндру 2. Після чого циліндрична заготовка 32 подається у наскрізний отвір 3 циліндра 2 до дискових фрез 16, 17, 18, 19, які починають зрізати припуск на обробку циліндричної заготовки 32. Використання цього пристрою для безцентрової обробки циліндричних виробів дозволить підвищити продуктивність праці, за рахунок кількості ріжучих елементів - дискових фрез та двох обробних рухів - обертання дискових фрез навколо своєї осі та обертання їх навколо осі циліндричної заготовки. Також підвищить якість обробленої поверхні циліндричного виробу, за рахунок того, що дискові фрези розташовані по дотичній вздовж циліндричної заготовки, при такій обробці збільшується робоча довжина контакту з заготовкою, тому профіль обробленої поверхні стає більш якіснішим. Є можливість урівноважувати осьову складову сили різання, яка негативно діє на механізми подачі циліндричного заготовки, за рахунок того, що дискові фрези обертаються в різні сторони, тобто сили різання діють в різних напрямках в тому числі і осьова складова. 15 20 Джерела інформації: 1. Патент України на корисну модель UA 61435 U від 25.07.2011. Бюл. № 14. МПК В23В 5/12. Пристрій для безцентрової обробки циліндричних деталей / Ю.І. Сичов, А.П. Тарасюк, Б.Г. Лях, В.В. Самчук. 2. Патент України на корисну модель UA 82812 U від 12.08.2013. Бюл. № 15. МПК В23В 5/12. Пристрій для безцентрової обробки циліндричних деталей / А.П. Тарасюк, Ю.І. Сичов, В.В. Самчук, Б.Г. Лях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій для безцентрової обробки циліндричних виробів, що містить корпус, зубчасті колеса, який відрізняється тим, що складається з корпусу, у якому встановлений з можливістю обертання навколо своєї осі циліндр, який має осьовий наскрізний отвір і вздовж рівномірно по окружності наскрізні пази, у які встановлені по дві жорстко закріплені осі, на кожній одній з яких з можливістю обертання встановлені дискові фрези, до яких жорстко закріплені зубчасті колеса, які зчеплені з зубчастими колесами, встановленими з можливістю обертання на інших осях, причому одна частина цих зубчастих коліс зчеплена з внутрішнім зубчастим вінцем, виконаним на втулці, яка встановлена з можливістю обертання у корпусі, а інша частина зубчастих коліс зчеплена з внутрішнім зубчастим вінцем, виконаним на другій втулці, яка встановлена на протилежній стороні відносно першої втулки з можливістю обертання у корпусі. 2 UA 92701 U 3 UA 92701 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
