Ланцюгова передача з внутрішнім зачепленням

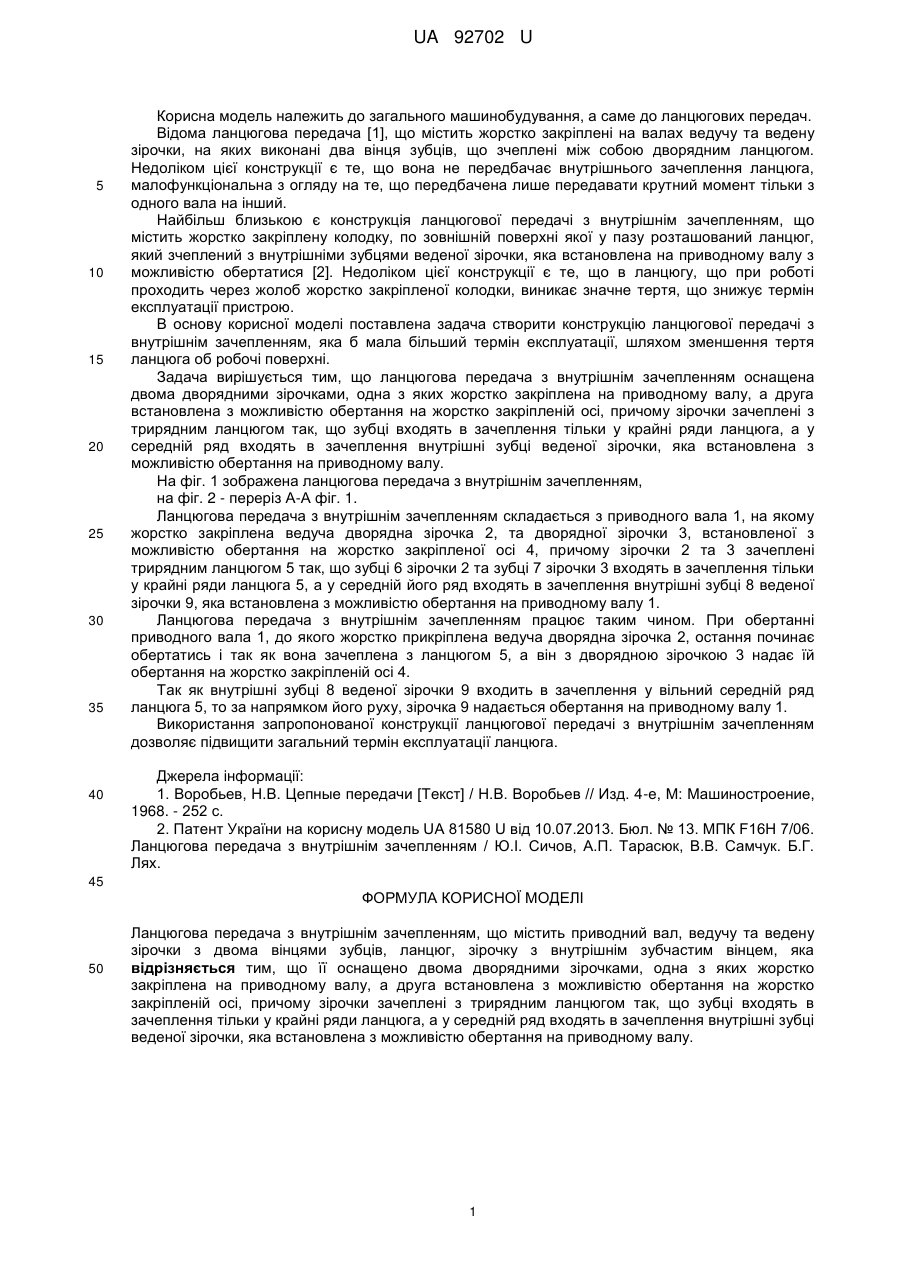

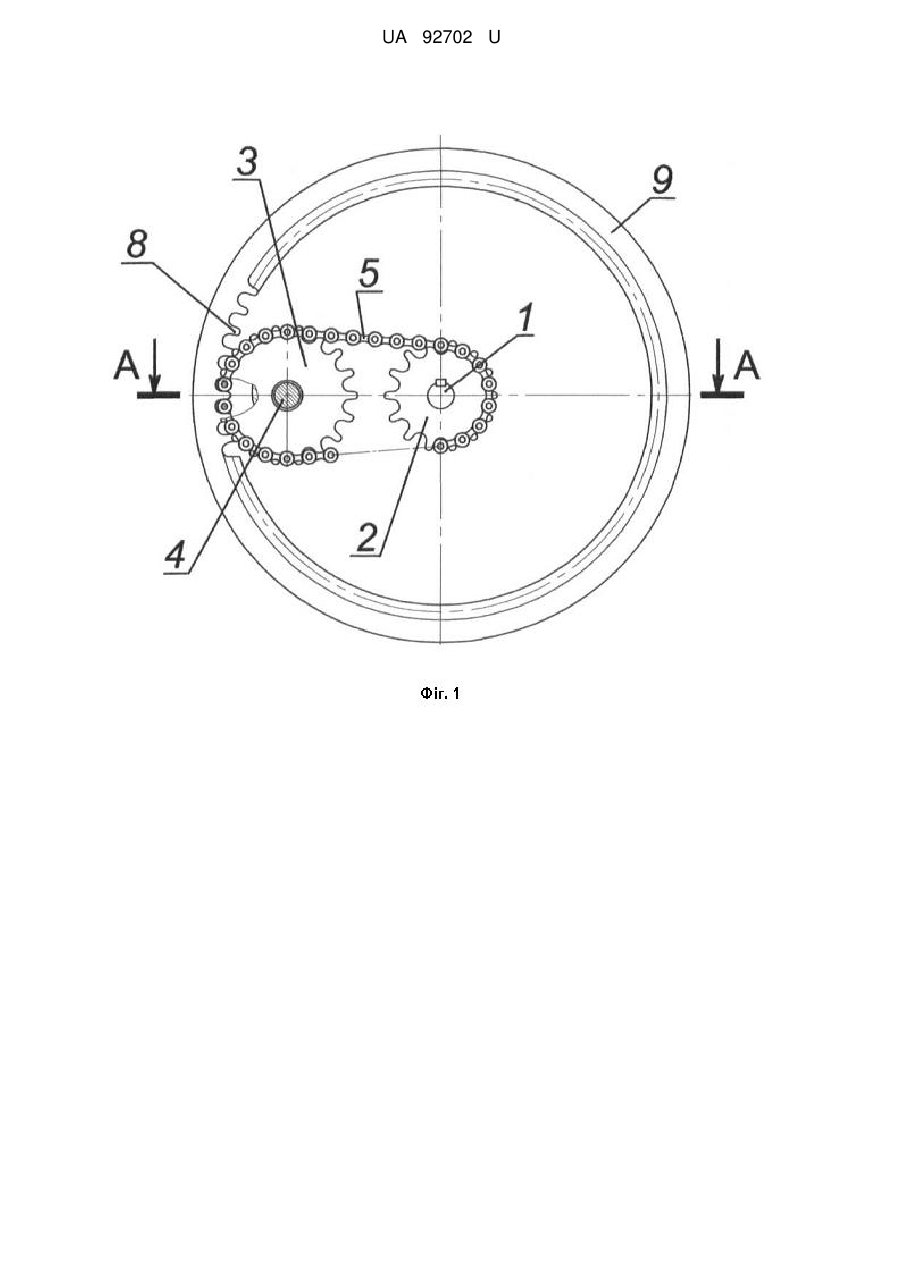

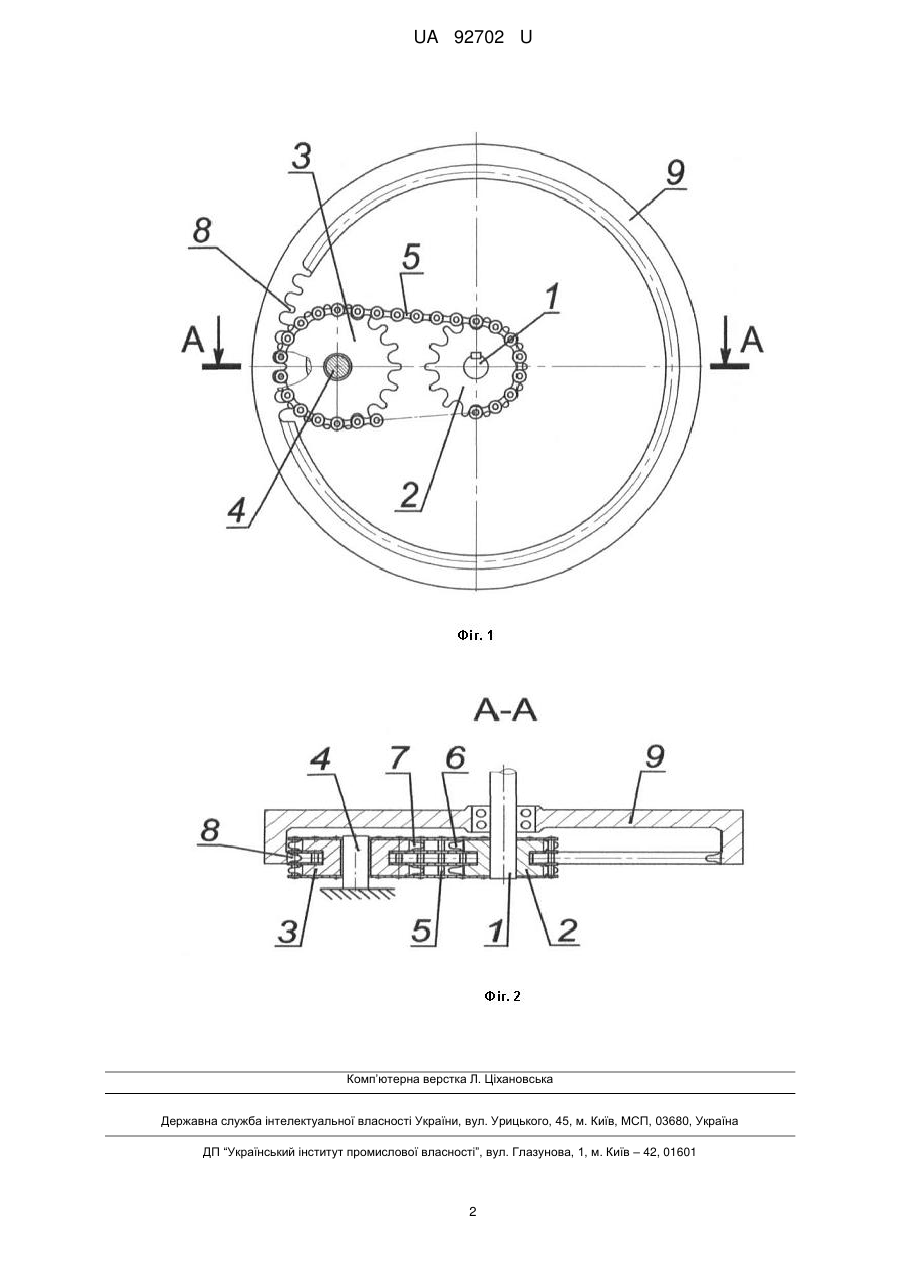

Реферат: Ланцюгова передача з внутрішнім зачепленням містить приводний вал, ведучу та ведену зірочки з двома вінцями зубців, ланцюг, зірочку з внутрішнім зубчастим вінцем. Крім цього, її оснащено двома дворядними зірочками, одна з яких жорстко закріплена на приводному валу, а друга встановлена з можливістю обертання на жорстко закріпленій осі, причому зірочки зачеплені з трирядним ланцюгом так, що зубці входять в зачеплення тільки у крайні ряди ланцюга, а у середній ряд входять в зачеплення внутрішні зубці веденої зірочки, яка встановлена з можливістю обертання на приводному валу. UA 92702 U (54) ЛАНЦЮГОВА ПЕРЕДАЧА З ВНУТРІШНІМ ЗАЧЕПЛЕННЯМ UA 92702 U UA 92702 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до ланцюгових передач. Відома ланцюгова передача [1], що містить жорстко закріплені на валах ведучу та ведену зірочки, на яких виконані два вінця зубців, що зчеплені між собою дворядним ланцюгом. Недоліком цієї конструкції є те, що вона не передбачає внутрішнього зачеплення ланцюга, малофункціональна з огляду на те, що передбачена лише передавати крутний момент тільки з одного вала на інший. Найбільш близькою є конструкція ланцюгової передачі з внутрішнім зачепленням, що містить жорстко закріплену колодку, по зовнішній поверхні якої у пазу розташований ланцюг, який зчеплений з внутрішніми зубцями веденої зірочки, яка встановлена на приводному валу з можливістю обертатися [2]. Недоліком цієї конструкції є те, що в ланцюгу, що при роботі проходить через жолоб жорстко закріпленої колодки, виникає значне тертя, що знижує термін експлуатації пристрою. В основу корисної моделі поставлена задача створити конструкцію ланцюгової передачі з внутрішнім зачепленням, яка б мала більший термін експлуатації, шляхом зменшення тертя ланцюга об робочі поверхні. Задача вирішується тим, що ланцюгова передача з внутрішнім зачепленням оснащена двома дворядними зірочками, одна з яких жорстко закріплена на приводному валу, а друга встановлена з можливістю обертання на жорстко закріпленій осі, причому зірочки зачеплені з трирядним ланцюгом так, що зубці входять в зачеплення тільки у крайні ряди ланцюга, а у середній ряд входять в зачеплення внутрішні зубці веденої зірочки, яка встановлена з можливістю обертання на приводному валу. На фіг. 1 зображена ланцюгова передача з внутрішнім зачепленням, на фіг. 2 - переріз А-А фіг. 1. Ланцюгова передача з внутрішнім зачепленням складається з приводного вала 1, на якому жорстко закріплена ведуча дворядна зірочка 2, та дворядної зірочки 3, встановленої з можливістю обертання на жорстко закріпленої осі 4, причому зірочки 2 та 3 зачеплені трирядним ланцюгом 5 так, що зубці 6 зірочки 2 та зубці 7 зірочки 3 входять в зачеплення тільки у крайні ряди ланцюга 5, а у середній його ряд входять в зачеплення внутрішні зубці 8 веденої зірочки 9, яка встановлена з можливістю обертання на приводному валу 1. Ланцюгова передача з внутрішнім зачепленням працює таким чином. При обертанні приводного вала 1, до якого жорстко прикріплена ведуча дворядна зірочка 2, остання починає обертатись і так як вона зачеплена з ланцюгом 5, а він з дворядною зірочкою 3 надає їй обертання на жорстко закріпленій осі 4. Так як внутрішні зубці 8 веденої зірочки 9 входить в зачеплення у вільний середній ряд ланцюга 5, то за напрямком його руху, зірочка 9 надається обертання на приводному валу 1. Використання запропонованої конструкції ланцюгової передачі з внутрішнім зачепленням дозволяє підвищити загальний термін експлуатації ланцюга. Джерела інформації: 1. Воробьев, Н.В. Цепные передачи [Текст] / Н.В. Воробьев // Изд. 4-е, М: Машиностроение, 1968. - 252 с. 2. Патент України на корисну модель UA 81580 U від 10.07.2013. Бюл. № 13. МПК F16H 7/06. Ланцюгова передача з внутрішнім зачепленням / Ю.І. Сичов, А.П. Тарасюк, В.B. Самчук. Б.Г. Лях. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ланцюгова передача з внутрішнім зачепленням, що містить приводний вал, ведучу та ведену зірочки з двома вінцями зубців, ланцюг, зірочку з внутрішнім зубчастим вінцем, яка відрізняється тим, що її оснащено двома дворядними зірочками, одна з яких жорстко закріплена на приводному валу, а друга встановлена з можливістю обертання на жорстко закріпленій осі, причому зірочки зачеплені з трирядним ланцюгом так, що зубці входять в зачеплення тільки у крайні ряди ланцюга, а у середній ряд входять в зачеплення внутрішні зубці веденої зірочки, яка встановлена з можливістю обертання на приводному валу. 1 UA 92702 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
