Багатофункціональний діагностичний пристрій для оптимального вимірювання моделей щелеп в різних площинах

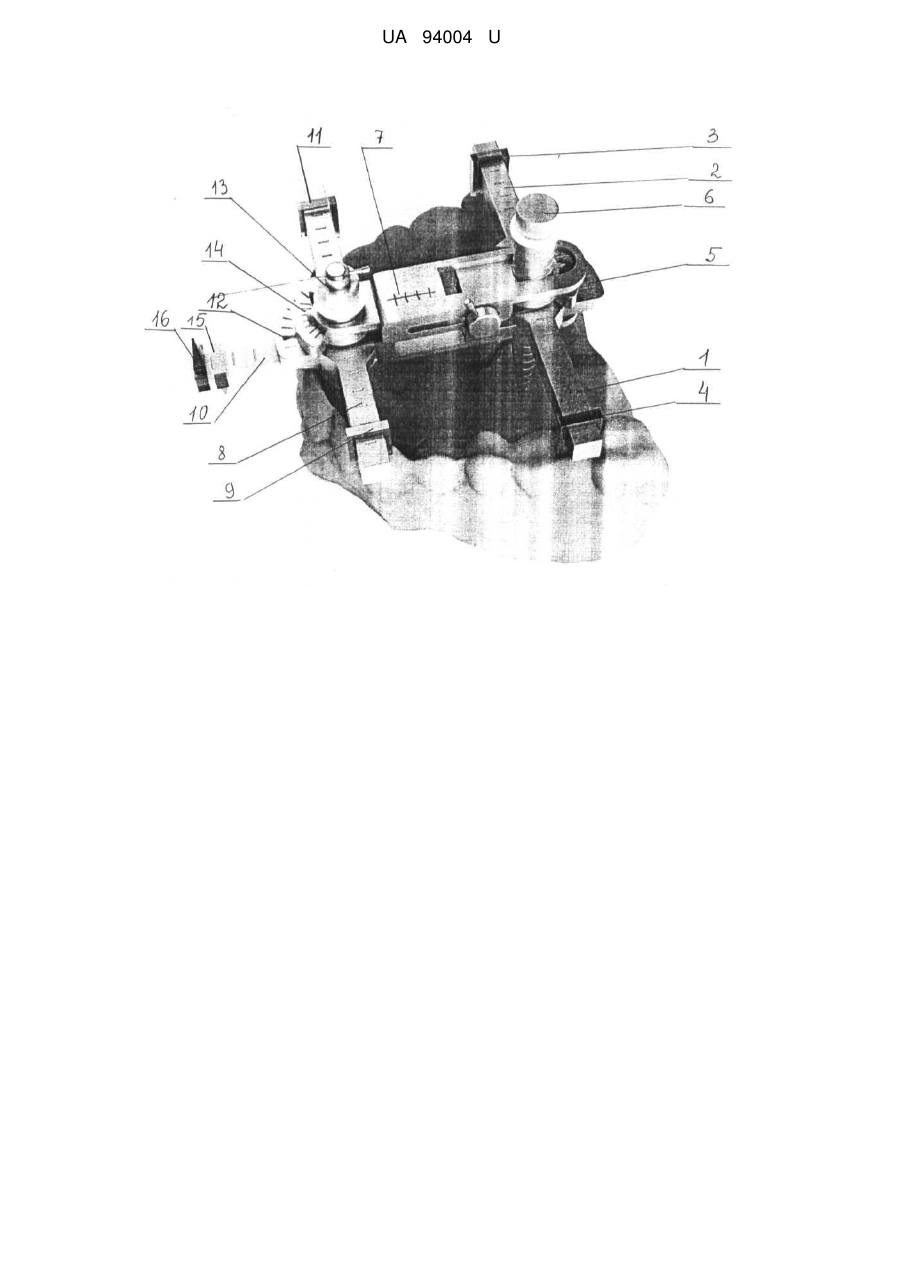

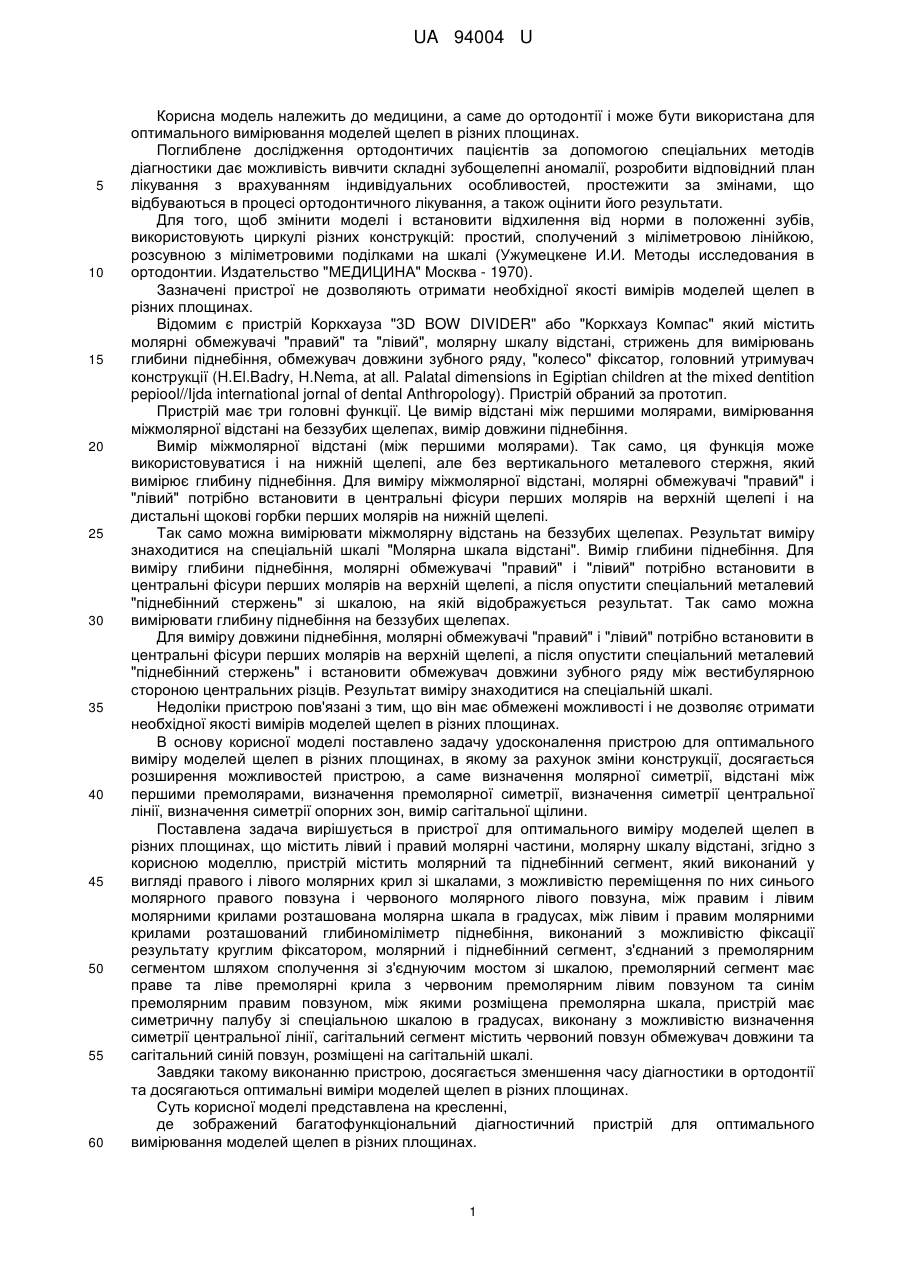

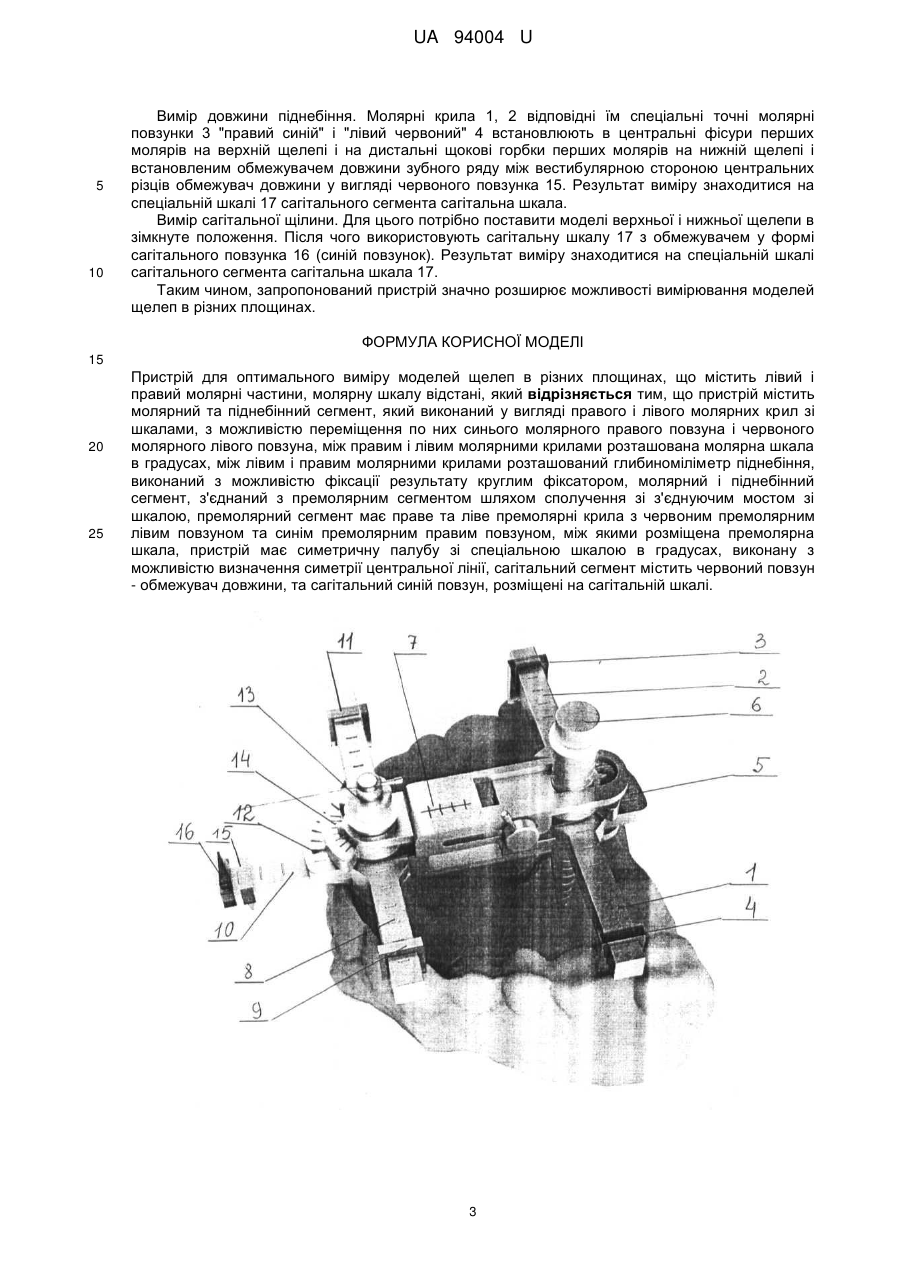

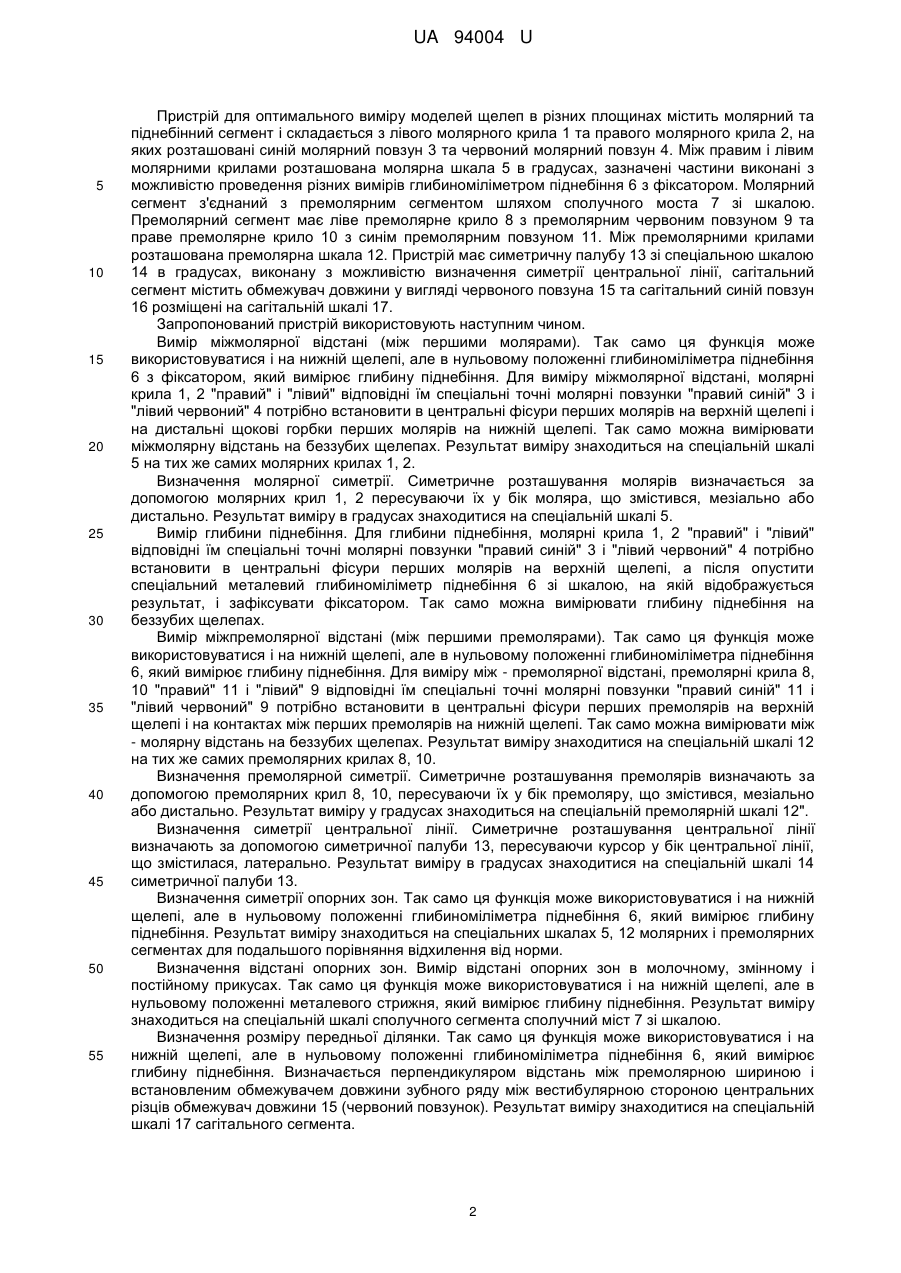

Реферат: Пристрій для оптимального виміру моделей щелеп в різних площинах, що містить лівий і правий молярні частини, молярну шкалу відстані. Пристрій містить молярний та піднебінний сегмент, виконаний у вигляді правого і лівого молярних крил зі шкалами, з можливістю переміщення по них синього молярного правого повзуна і червоного молярного лівого повзуна. Між правим і лівим молярними крилами розташована молярна шкала в градусах. Між лівим і правим молярними крилами розташований глибиноміліметр піднебіння, виконаний з можливістю фіксації результату круглим фіксатором. Молярний і піднебінний сегмент, з'єднаний з премолярним сегментом шляхом сполучення зі з'єднуючим мостом зі шкалою. Премолярний сегмент має праве та ліве премолярні крила з червоним премолярним лівим повзуном та синім премолярним правим повзуном, між якими розміщена премолярна шкала. Пристрій має симетричну палубу зі спеціальною шкалою в градусах, виконану з можливістю визначення симетрії центральної лінії, сагітальний сегмент містить червоний повзун. Обмежувач довжини та сагітальний синій повзун, розміщені на сагітальній шкалі. UA 94004 U (54) БАГАТОФУНКЦІОНАЛЬНИЙ ДІАГНОСТИЧНИЙ ПРИСТРІЙ ДЛЯ ОПТИМАЛЬНОГО ВИМІРЮВАННЯ МОДЕЛЕЙ ЩЕЛЕП В РІЗНИХ ПЛОЩИНАХ UA 94004 U UA 94004 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до ортодонтії і може бути використана для оптимального вимірювання моделей щелеп в різних площинах. Поглиблене дослідження ортодонтичих пацієнтів за допомогою спеціальних методів діагностики дає можливість вивчити складні зубощелепні аномалії, розробити відповідний план лікування з врахуванням індивідуальних особливостей, простежити за змінами, що відбуваються в процесі ортодонтичного лікування, а також оцінити його результати. Для того, щоб змінити моделі і встановити відхилення від норми в положенні зубів, використовують циркулі різних конструкцій: простий, сполучений з міліметровою лінійкою, розсувною з міліметровими поділками на шкалі (Ужумецкене И.И. Методы исследования в ортодонтии. Издательство "МЕДИЦИНА" Москва - 1970). Зазначені пристрої не дозволяють отримати необхідної якості вимірів моделей щелеп в різних площинах. Відомим є пристрій Коркхауза "3D BOW DIVIDER" або "Коркхауз Компас" який містить молярні обмежувачі "правий" та "лівий", молярну шкалу відстані, стрижень для вимірювань глибини піднебіння, обмежувач довжини зубного ряду, "колесо" фіксатор, головний утримувач конструкції (H.El.Badry, H.Nema, at all. Palatal dimensions in Egiptian children at the mixed dentition pepiool//Ijda international jornal of dental Anthropology). Пристрій обраний за прототип. Пристрій має три головні функції. Це вимір відстані між першими молярами, вимірювання міжмолярної відстані на беззубих щелепах, вимір довжини піднебіння. Вимір міжмолярної відстані (між першими молярами). Так само, ця функція може використовуватися і на нижній щелепі, але без вертикального металевого стержня, який вимірює глибину піднебіння. Для виміру міжмолярної відстані, молярні обмежувачі "правий" і "лівий" потрібно встановити в центральні фісури перших молярів на верхній щелепі і на дистальні щокові горбки перших молярів на нижній щелепі. Так само можна вимірювати міжмолярну відстань на беззубих щелепах. Результат виміру знаходитися на спеціальній шкалі "Молярна шкала відстані". Вимір глибини піднебіння. Для виміру глибини піднебіння, молярні обмежувачі "правий" і "лівий" потрібно встановити в центральні фісури перших молярів на верхній щелепі, а після опустити спеціальний металевий "піднебінний стержень" зі шкалою, на якій відображується результат. Так само можна вимірювати глибину піднебіння на беззубих щелепах. Для виміру довжини піднебіння, молярні обмежувачі "правий" і "лівий" потрібно встановити в центральні фісури перших молярів на верхній щелепі, а після опустити спеціальний металевий "піднебінний стержень" і встановити обмежувач довжини зубного ряду між вестибулярною стороною центральних різців. Результат виміру знаходитися на спеціальній шкалі. Недоліки пристрою пов'язані з тим, що він має обмежені можливості і не дозволяє отримати необхідної якості вимірів моделей щелеп в різних площинах. В основу корисної моделі поставлено задачу удосконалення пристрою для оптимального виміру моделей щелеп в різних площинах, в якому за рахунок зміни конструкції, досягається розширення можливостей пристрою, а саме визначення молярної симетрії, відстані між першими премолярами, визначення премолярної симетрії, визначення симетрії центральної лінії, визначення симетрії опорних зон, вимір сагітальної щілини. Поставлена задача вирішується в пристрої для оптимального виміру моделей щелеп в різних площинах, що містить лівий і правий молярні частини, молярну шкалу відстані, згідно з корисною моделлю, пристрій містить молярний та піднебінний сегмент, який виконаний у вигляді правого і лівого молярних крил зі шкалами, з можливістю переміщення по них синього молярного правого повзуна і червоного молярного лівого повзуна, між правим і лівим молярними крилами розташована молярна шкала в градусах, між лівим і правим молярними крилами розташований глибиноміліметр піднебіння, виконаний з можливістю фіксації результату круглим фіксатором, молярний і піднебінний сегмент, з'єднаний з премолярним сегментом шляхом сполучення зі з'єднуючим мостом зі шкалою, премолярний сегмент має праве та ліве премолярні крила з червоним премолярним лівим повзуном та синім премолярним правим повзуном, між якими розміщена премолярна шкала, пристрій має симетричну палубу зі спеціальною шкалою в градусах, виконану з можливістю визначення симетрії центральної лінії, сагітальний сегмент містить червоний повзун обмежувач довжини та сагітальний синій повзун, розміщені на сагітальній шкалі. Завдяки такому виконанню пристрою, досягається зменшення часу діагностики в ортодонтії та досягаються оптимальні виміри моделей щелеп в різних площинах. Суть корисної моделі представлена на кресленні, де зображений багатофункціональний діагностичний пристрій для оптимального вимірювання моделей щелеп в різних площинах. 1 UA 94004 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій для оптимального виміру моделей щелеп в різних площинах містить молярний та піднебінний сегмент і складається з лівого молярного крила 1 та правого молярного крила 2, на яких розташовані синій молярний повзун 3 та червоний молярний повзун 4. Між правим і лівим молярними крилами розташована молярна шкала 5 в градусах, зазначені частини виконані з можливістю проведення різних вимірів глибиноміліметром піднебіння 6 з фіксатором. Молярний сегмент з'єднаний з премолярним сегментом шляхом сполучного моста 7 зі шкалою. Премолярний сегмент має ліве премолярне крило 8 з премолярним червоним повзуном 9 та праве премолярне крило 10 з синім премолярним повзуном 11. Між премолярними крилами розташована премолярна шкала 12. Пристрій має симетричну палубу 13 зі спеціальною шкалою 14 в градусах, виконану з можливістю визначення симетрії центральної лінії, сагітальний сегмент містить обмежувач довжини у вигляді червоного повзуна 15 та сагітальний синій повзун 16 розміщені на сагітальній шкалі 17. Запропонований пристрій використовують наступним чином. Вимір міжмолярної відстані (між першими молярами). Так само ця функція може використовуватися і на нижній щелепі, але в нульовому положенні глибиноміліметра піднебіння 6 з фіксатором, який вимірює глибину піднебіння. Для виміру міжмолярної відстані, молярні крила 1, 2 "правий" і "лівий" відповідні їм спеціальні точні молярні повзунки "правий синій" 3 і "лівий червоний" 4 потрібно встановити в центральні фісури перших молярів на верхній щелепі і на дистальні щокові горбки перших молярів на нижній щелепі. Так само можна вимірювати міжмолярну відстань на беззубих щелепах. Результат виміру знаходиться на спеціальній шкалі 5 на тих же самих молярних крилах 1, 2. Визначення молярної симетрії. Симетричне розташування молярів визначається за допомогою молярних крил 1, 2 пересуваючи їх у бік моляра, що змістився, мезіально або дистально. Результат виміру в градусах знаходитися на спеціальній шкалі 5. Вимір глибини піднебіння. Для глибини піднебіння, молярні крила 1, 2 "правий" і "лівий" відповідні їм спеціальні точні молярні повзунки "правий синій" 3 і "лівий червоний" 4 потрібно встановити в центральні фісури перших молярів на верхній щелепі, а після опустити спеціальний металевий глибиноміліметр піднебіння 6 зі шкалою, на якій відображується результат, і зафіксувати фіксатором. Так само можна вимірювати глибину піднебіння на беззубих щелепах. Вимір міжпремолярної відстані (між першими премолярами). Так само ця функція може використовуватися і на нижній щелепі, але в нульовому положенні глибиноміліметра піднебіння 6, який вимірює глибину піднебіння. Для виміру між - премолярної відстані, премолярні крила 8, 10 "правий" 11 і "лівий" 9 відповідні їм спеціальні точні молярні повзунки "правий синій" 11 і "лівий червоний" 9 потрібно встановити в центральні фісури перших премолярів на верхній щелепі і на контактах між перших премолярів на нижній щелепі. Так само можна вимірювати між - молярну відстань на беззубих щелепах. Результат виміру знаходитися на спеціальній шкалі 12 на тих же самих премолярних крилах 8, 10. Визначення премолярной симетрії. Симетричне розташування премолярів визначають за допомогою премолярних крил 8, 10, пересуваючи їх у бік премоляру, що змістився, мезіально або дистально. Результат виміру у градусах знаходиться на спеціальній премолярній шкалі 12". Визначення симетрії центральної лінії. Симетричне розташування центральної лінії визначають за допомогою симетричної палуби 13, пересуваючи курсор у бік центральної лінії, що змістилася, латерально. Результат виміру в градусах знаходитися на спеціальній шкалі 14 симетричної палуби 13. Визначення симетрії опорних зон. Так само ця функція може використовуватися і на нижній щелепі, але в нульовому положенні глибиноміліметра піднебіння 6, який вимірює глибину піднебіння. Результат виміру знаходиться на спеціальних шкалах 5, 12 молярних і премолярних сегментах для подальшого порівняння відхилення від норми. Визначення відстані опорних зон. Вимір відстані опорних зон в молочному, змінному і постійному прикусах. Так само ця функція може використовуватися і на нижній щелепі, але в нульовому положенні металевого стрижня, який вимірює глибину піднебіння. Результат виміру знаходиться на спеціальній шкалі сполучного сегмента сполучний міст 7 зі шкалою. Визначення розміру передньої ділянки. Так само ця функція може використовуватися і на нижній щелепі, але в нульовому положенні глибиноміліметра піднебіння 6, який вимірює глибину піднебіння. Визначається перпендикуляром відстань між премолярною шириною і встановленим обмежувачем довжини зубного ряду між вестибулярною стороною центральних різців обмежувач довжини 15 (червоний повзунок). Результат виміру знаходитися на спеціальній шкалі 17 сагітального сегмента. 2 UA 94004 U 5 10 Вимір довжини піднебіння. Молярні крила 1, 2 відповідні їм спеціальні точні молярні повзунки 3 "правий синій" і "лівий червоний" 4 встановлюють в центральні фісури перших молярів на верхній щелепі і на дистальні щокові горбки перших молярів на нижній щелепі і встановленим обмежувачем довжини зубного ряду між вестибулярною стороною центральних різців обмежувач довжини у вигляді червоного повзунка 15. Результат виміру знаходитися на спеціальній шкалі 17 сагітального сегмента сагітальна шкала. Вимір сагітальної щілини. Для цього потрібно поставити моделі верхньої і нижньої щелепи в зімкнуте положення. Після чого використовують сагітальну шкалу 17 з обмежувачем у формі сагітального повзунка 16 (синій повзунок). Результат виміру знаходитися на спеціальній шкалі сагітального сегмента сагітальна шкала 17. Таким чином, запропонований пристрій значно розширює можливості вимірювання моделей щелеп в різних площинах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для оптимального виміру моделей щелеп в різних площинах, що містить лівий і правий молярні частини, молярну шкалу відстані, який відрізняється тим, що пристрій містить молярний та піднебінний сегмент, який виконаний у вигляді правого і лівого молярних крил зі шкалами, з можливістю переміщення по них синього молярного правого повзуна і червоного молярного лівого повзуна, між правим і лівим молярними крилами розташована молярна шкала в градусах, між лівим і правим молярними крилами розташований глибиноміліметр піднебіння, виконаний з можливістю фіксації результату круглим фіксатором, молярний і піднебінний сегмент, з'єднаний з премолярним сегментом шляхом сполучення зі з'єднуючим мостом зі шкалою, премолярний сегмент має праве та ліве премолярні крила з червоним премолярним лівим повзуном та синім премолярним правим повзуном, між якими розміщена премолярна шкала, пристрій має симетричну палубу зі спеціальною шкалою в градусах, виконану з можливістю визначення симетрії центральної лінії, сагітальний сегмент містить червоний повзун - обмежувач довжини, та сагітальний синій повзун, розміщені на сагітальній шкалі. 3 UA 94004 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
