Пристрій для вимірювання кутової залежності інтенсивності розсіяного світла

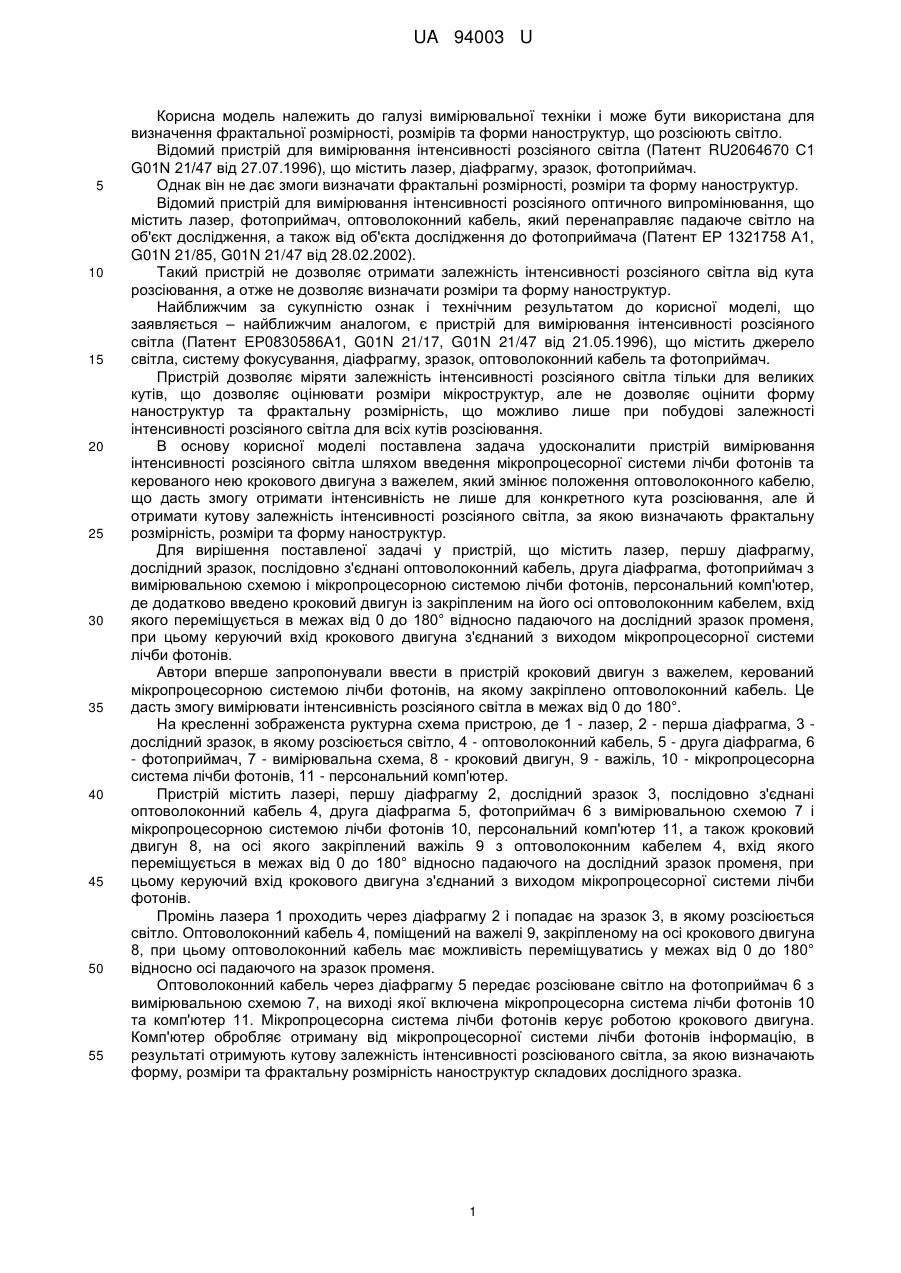

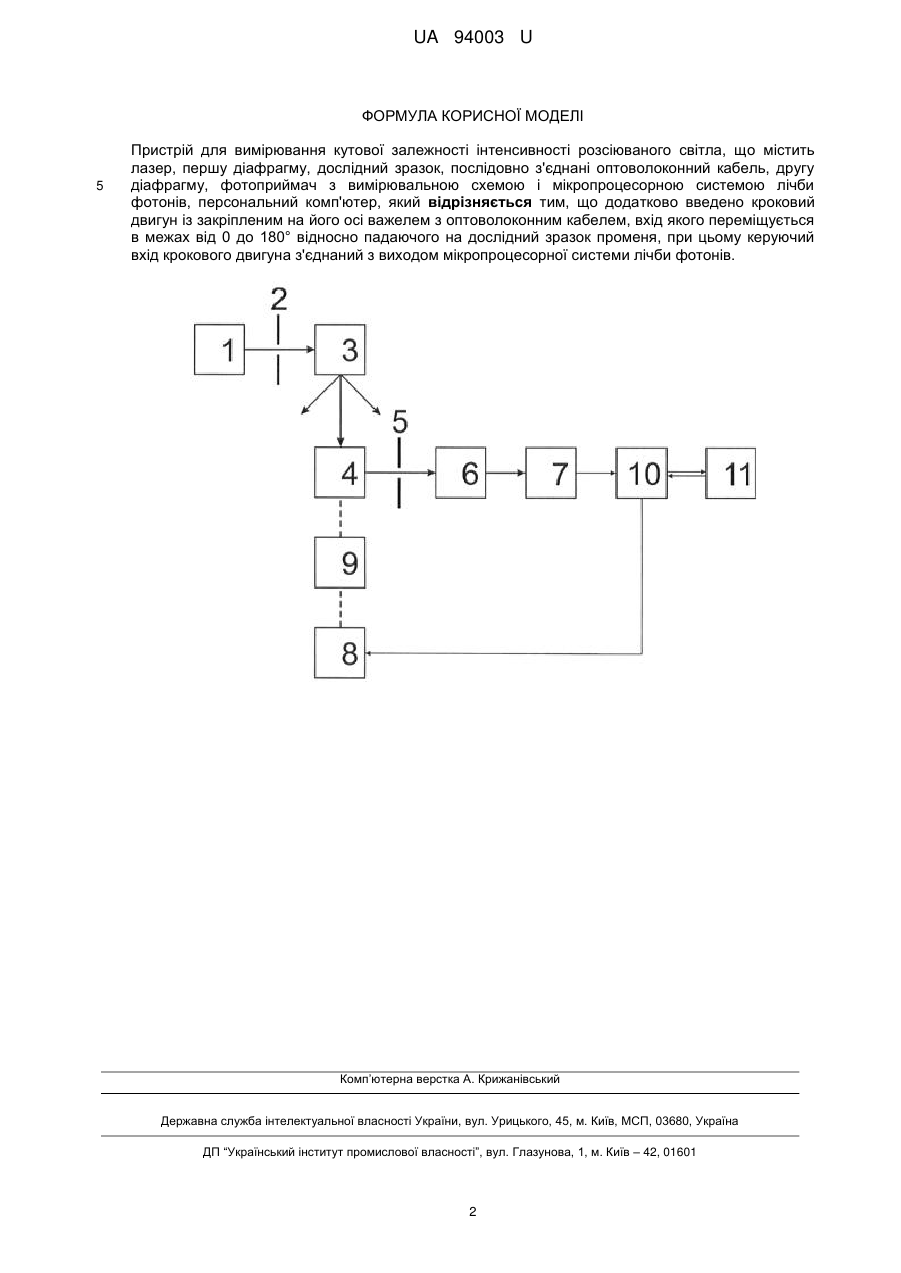

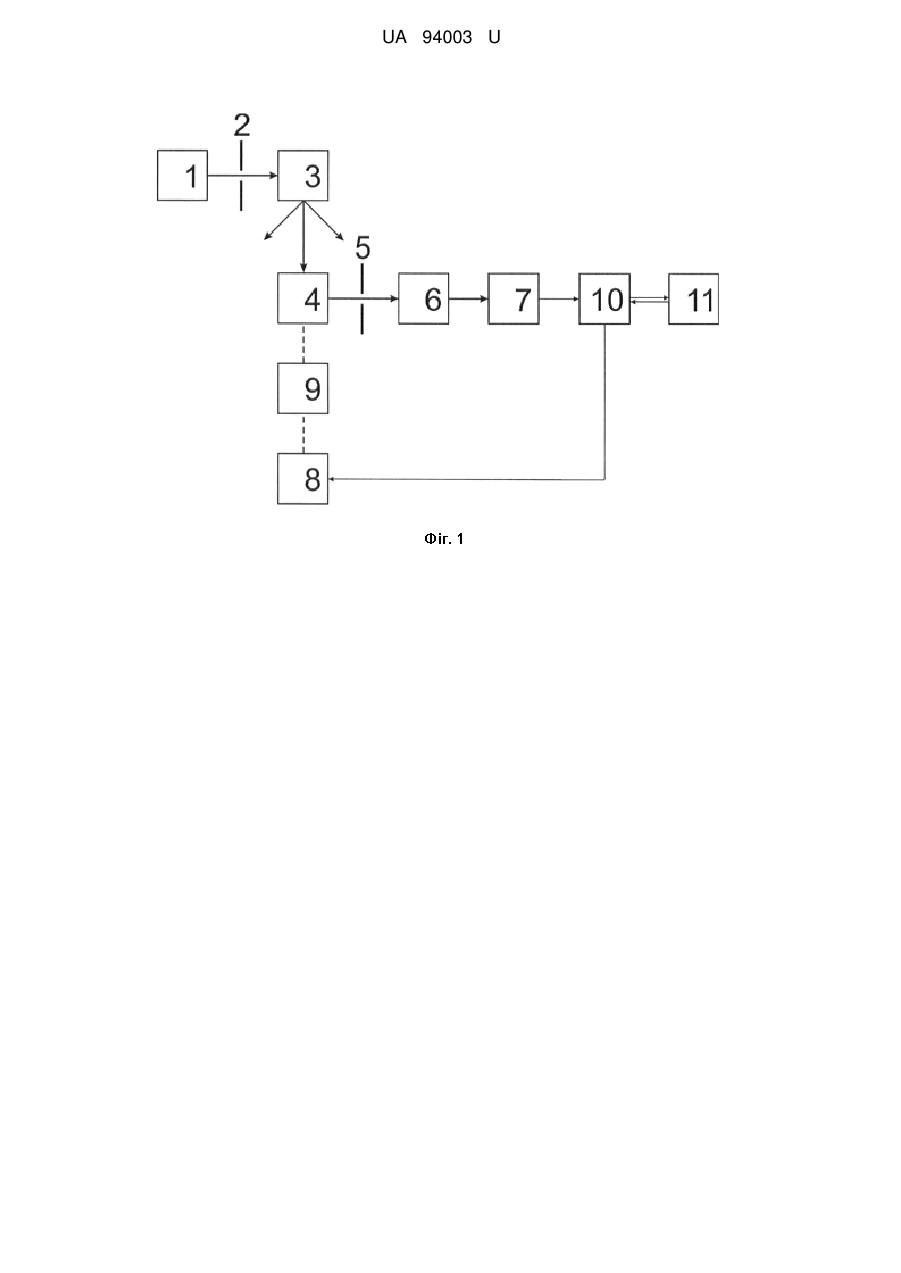

Реферат: Пристрій для вимірювання кутової залежності інтенсивності розсіяного світла містить лазер, першу діафрагму, дослідний зразок, послідовно з'єднані оптоволоконний кабель, другу діафрагму, фотоприймач з вимірювальною схемою і мікропроцесорною системою лічби фотонів, персональний комп'ютер. А також кроковий двигун із закріпленим на його осі важелем з оптоволоконним кабелем, вхід якого переміщується в межах від 0 до 180° відносно падаючого на дослідний зразок променя. При цьому керуючий вхід крокового двигуна з'єднаний з виходом мікропроцесорної системи лічби фотонів. UA 94003 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ КУТОВОЇ ЗАЛЕЖНОСТІ ІНТЕНСИВНОСТІ РОЗСІЯНОГО СВІТЛА UA 94003 U UA 94003 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі вимірювальної техніки і може бути використана для визначення фрактальної розмірності, розмірів та форми наноструктур, що розсіюють світло. Відомий пристрій для вимірювання інтенсивності розсіяного світла (Патент RU2064670 С1 G01N 21/47 від 27.07.1996), що містить лазер, діафрагму, зразок, фотоприймач. Однак він не дає змоги визначати фрактальні розмірності, розміри та форму наноструктур. Відомий пристрій для вимірювання інтенсивності розсіяного оптичного випромінювання, що містить лазер, фотоприймач, оптоволоконний кабель, який перенаправляє падаюче світло на об'єкт дослідження, а також від об'єкта дослідження до фотоприймача (Патент ЕР 1321758 А1, G01N 21/85, G01N 21/47 від 28.02.2002). Такий пристрій не дозволяє отримати залежність інтенсивності розсіяного світла від кута розсіювання, а отже не дозволяє визначати розміри та форму наноструктур. Найближчим за сукупністю ознак і технічним результатом до корисної моделі, що заявляється – найближчим аналогом, є пристрій для вимірювання інтенсивності розсіяного світла (Патент ЕР0830586А1, G01N 21/17, G01N 21/47 від 21.05.1996), що містить джерело світла, систему фокусування, діафрагму, зразок, оптоволоконний кабель та фотоприймач. Пристрій дозволяє міряти залежність інтенсивності розсіяного світла тільки для великих кутів, що дозволяє оцінювати розміри мікроструктур, але не дозволяє оцінити форму наноструктур та фрактальну розмірність, що можливо лише при побудові залежності інтенсивності розсіяного світла для всіх кутів розсіювання. В основу корисної моделі поставлена задача удосконалити пристрій вимірювання інтенсивності розсіяного світла шляхом введення мікропроцесорної системи лічби фотонів та керованого нею крокового двигуна з важелем, який змінює положення оптоволоконного кабелю, що дасть змогу отримати інтенсивність не лише для конкретного кута розсіювання, але й отримати кутову залежність інтенсивності розсіяного світла, за якою визначають фрактальну розмірність, розміри та форму наноструктур. Для вирішення поставленої задачі у пристрій, що містить лазер, першу діафрагму, дослідний зразок, послідовно з'єднані оптоволоконний кабель, друга діафрагма, фотоприймач з вимірювальною схемою і мікропроцесорною системою лічби фотонів, персональний комп'ютер, де додатково введено кроковий двигун із закріпленим на його осі оптоволоконним кабелем, вхід якого переміщується в межах від 0 до 180° відносно падаючого на дослідний зразок променя, при цьому керуючий вхід крокового двигуна з'єднаний з виходом мікропроцесорної системи лічби фотонів. Автори вперше запропонували ввести в пристрій кроковий двигун з важелем, керований мікропроцесорною системою лічби фотонів, на якому закріплено оптоволоконний кабель. Це дасть змогу вимірювати інтенсивність розсіяного світла в межах від 0 до 180°. На кресленні зображенста руктурна схема пристрою, де 1 - лазер, 2 - перша діафрагма, 3 дослідний зразок, в якому розсіюється світло, 4 - оптоволоконний кабель, 5 - друга діафрагма, 6 - фотоприймач, 7 - вимірювальна схема, 8 - кроковий двигун, 9 - важіль, 10 - мікропроцесорна система лічби фотонів, 11 - персональний комп'ютер. Пристрій містить лазері, першу діафрагму 2, дослідний зразок 3, послідовно з'єднані оптоволоконний кабель 4, друга діафрагма 5, фотоприймач 6 з вимірювальною схемою 7 і мікропроцесорною системою лічби фотонів 10, персональний комп'ютер 11, а також кроковий двигун 8, на осі якого закріплений важіль 9 з оптоволоконним кабелем 4, вхід якого переміщується в межах від 0 до 180° відносно падаючого на дослідний зразок променя, при цьому керуючий вхід крокового двигуна з'єднаний з виходом мікропроцесорної системи лічби фотонів. Промінь лазера 1 проходить через діафрагму 2 і попадає на зразок 3, в якому розсіюється світло. Оптоволоконний кабель 4, поміщений на важелі 9, закріпленому на осі крокового двигуна 8, при цьому оптоволоконний кабель має можливість переміщуватись у межах від 0 до 180° відносно осі падаючого на зразок променя. Оптоволоконний кабель через діафрагму 5 передає розсіюване світло на фотоприймач 6 з вимірювальною схемою 7, на виході якої включена мікропроцесорна система лічби фотонів 10 та комп'ютер 11. Мікропроцесорна система лічби фотонів керує роботою крокового двигуна. Комп'ютер обробляє отриману від мікропроцесорної системи лічби фотонів інформацію, в результаті отримують кутову залежність інтенсивності розсіюваного світла, за якою визначають форму, розміри та фрактальну розмірність наноструктур складових дослідного зразка. 1 UA 94003 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для вимірювання кутової залежності інтенсивності розсіюваного світла, що містить лазер, першу діафрагму, дослідний зразок, послідовно з'єднані оптоволоконний кабель, другу діафрагму, фотоприймач з вимірювальною схемою і мікропроцесорною системою лічби фотонів, персональний комп'ютер, який відрізняється тим, що додатково введено кроковий двигун із закріпленим на його осі важелем з оптоволоконним кабелем, вхід якого переміщується в межах від 0 до 180° відносно падаючого на дослідний зразок променя, при цьому керуючий вхід крокового двигуна з'єднаний з виходом мікропроцесорної системи лічби фотонів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
