Ролик стрічкових конвеєрів

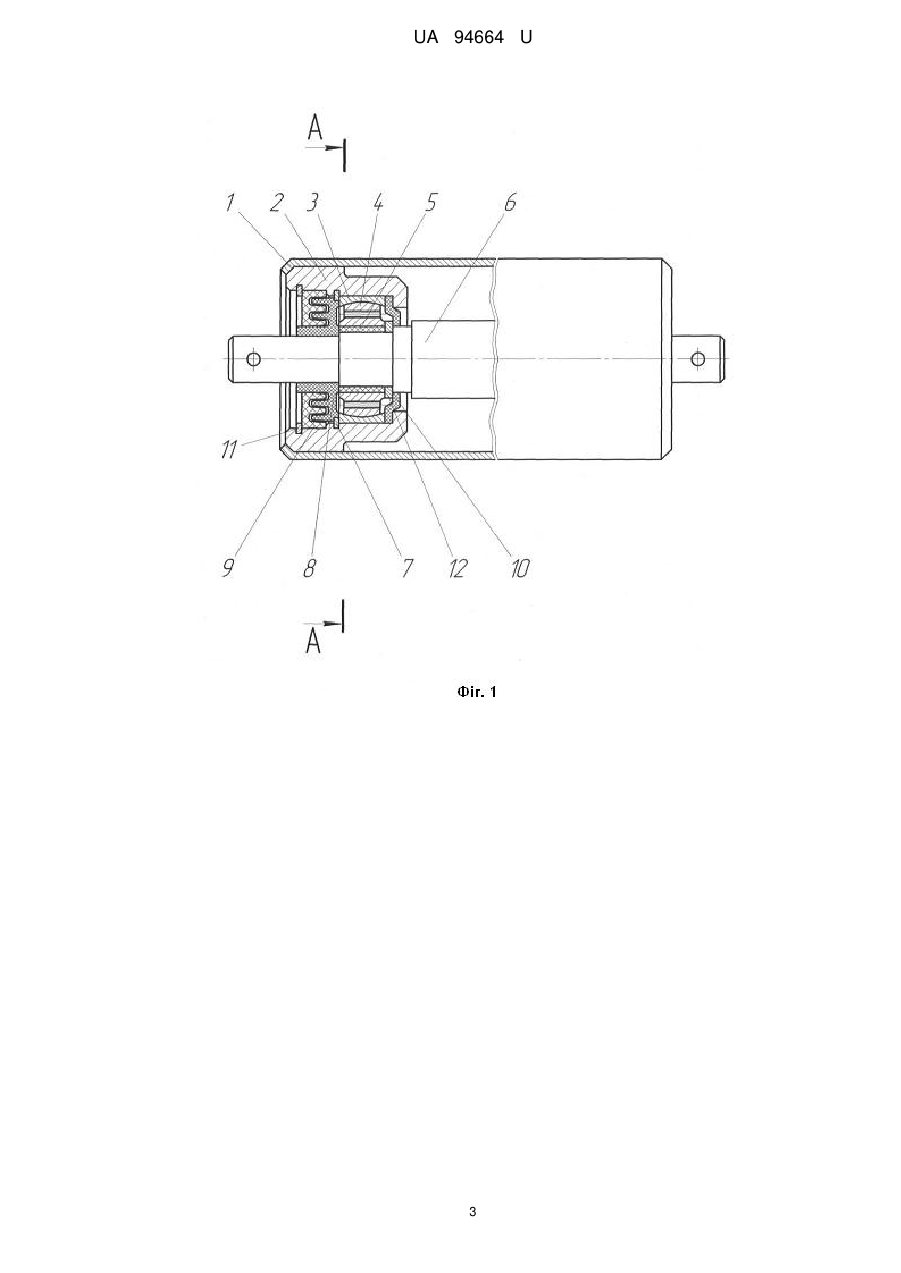

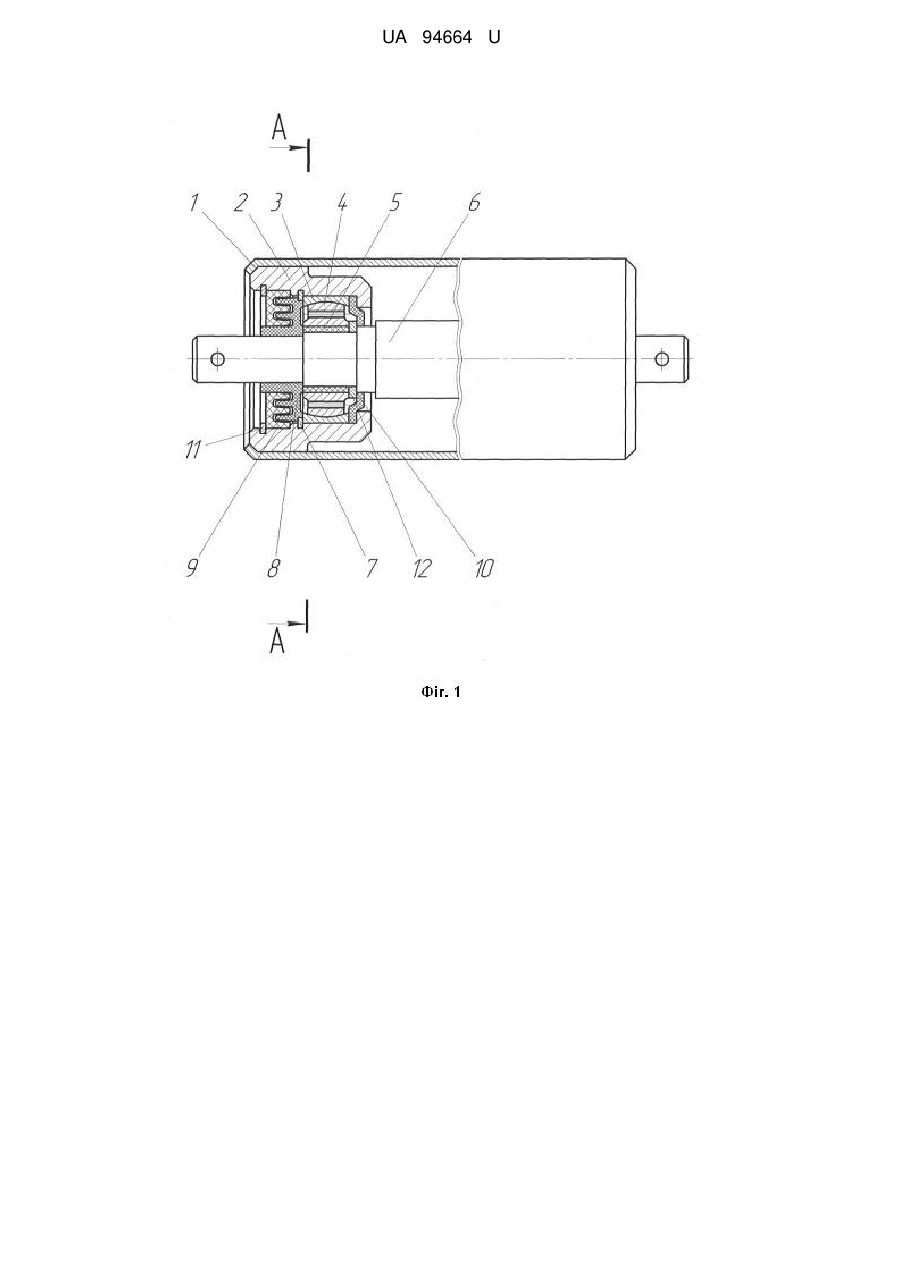

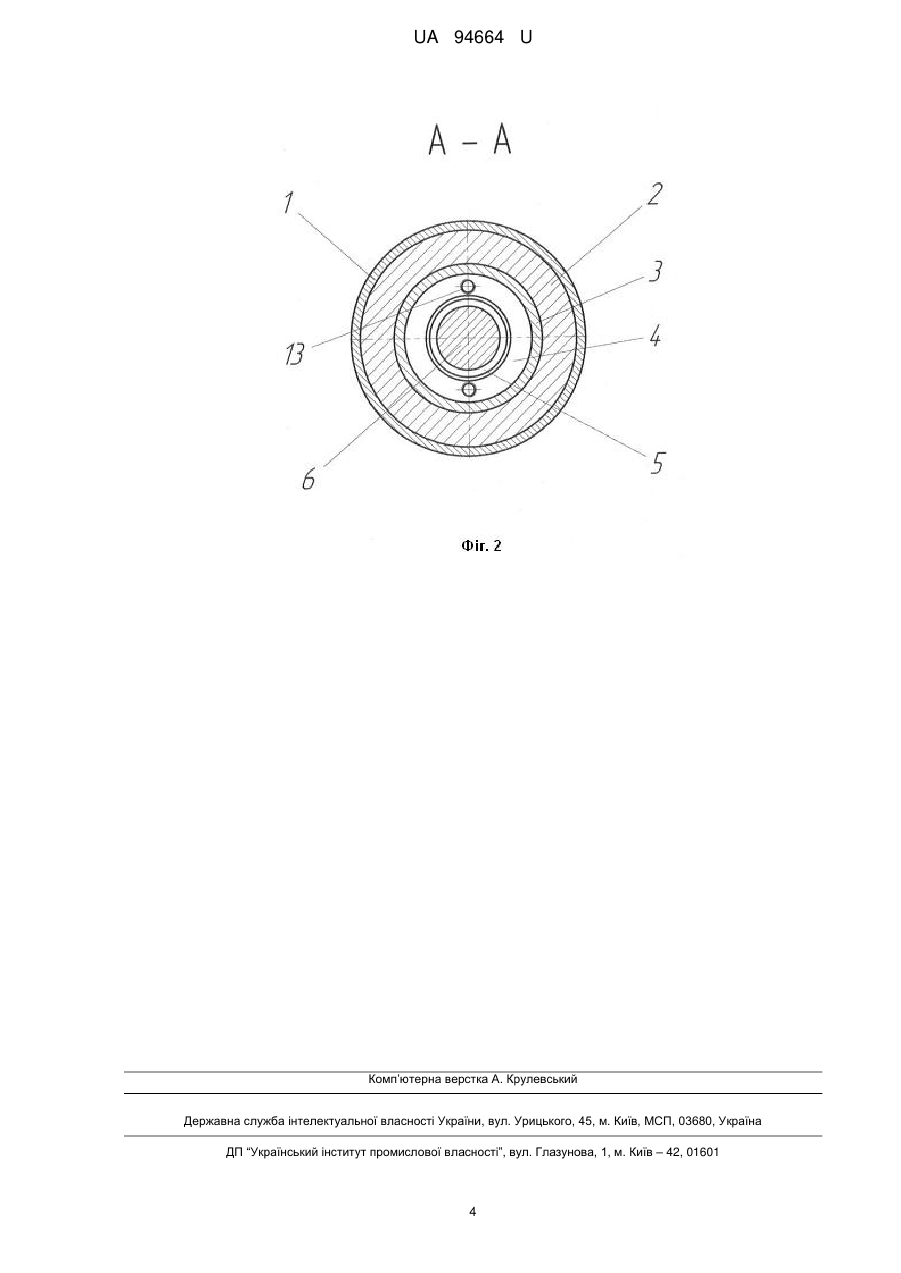

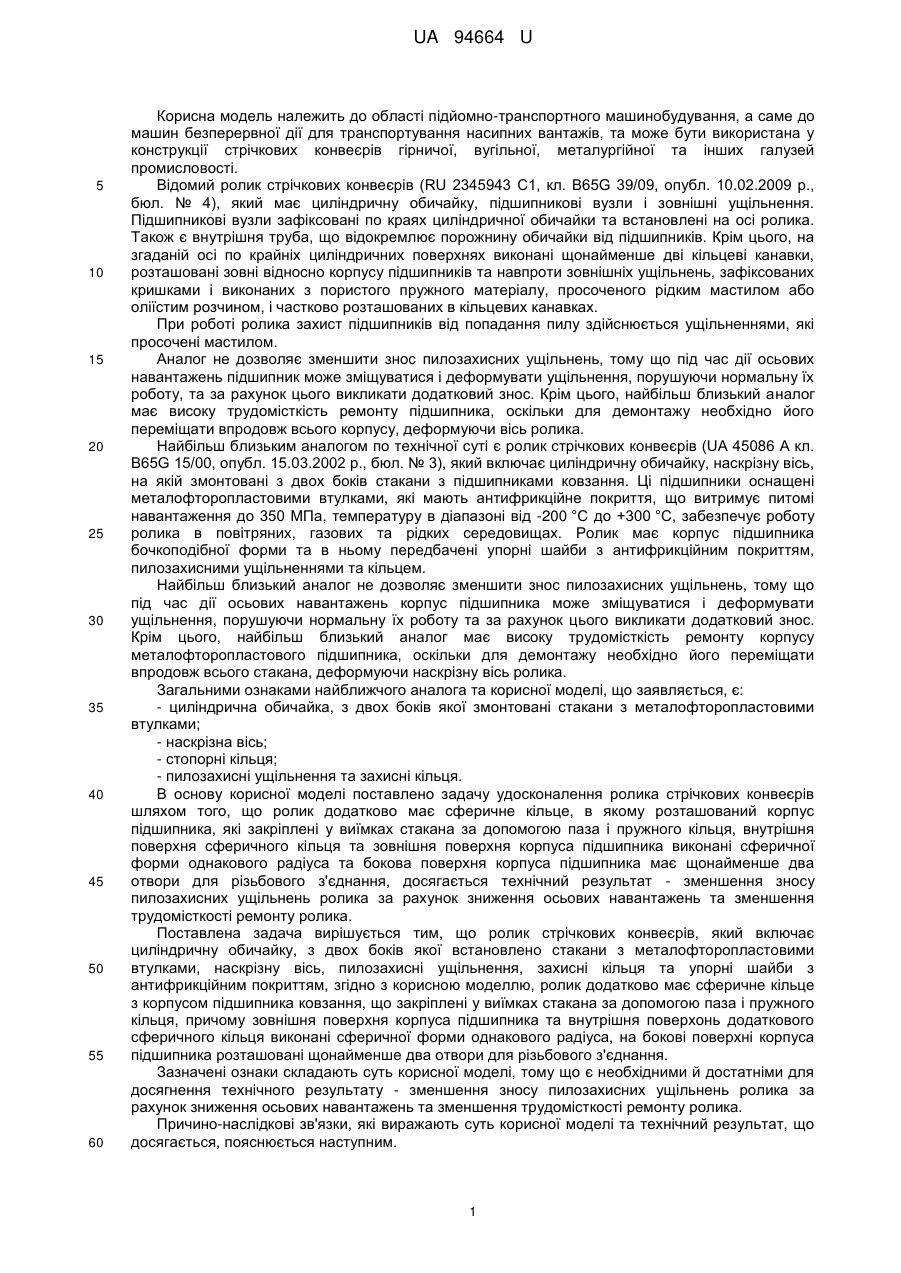

Реферат: UA 94664 U UA 94664 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області підйомно-транспортного машинобудування, а саме до машин безперервної дії для транспортування насипних вантажів, та може бути використана у конструкції стрічкових конвеєрів гірничої, вугільної, металургійної та інших галузей промисловості. Відомий ролик стрічкових конвеєрів (RU 2345943 С1, кл. B65G 39/09, опубл. 10.02.2009 р., бюл. № 4), який має циліндричну обичайку, підшипникові вузли і зовнішні ущільнення. Підшипникові вузли зафіксовані по краях циліндричної обичайки та встановлені на осі ролика. Також є внутрішня труба, що відокремлює порожнину обичайки від підшипників. Крім цього, на згаданій осі по крайніх циліндричних поверхнях виконані щонайменше дві кільцеві канавки, розташовані зовні відносно корпусу підшипників та навпроти зовнішніх ущільнень, зафіксованих кришками і виконаних з пористого пружного матеріалу, просоченого рідким мастилом або оліїстим розчином, і частково розташованих в кільцевих канавках. При роботі ролика захист підшипників від попадання пилу здійснюється ущільненнями, які просочені мастилом. Аналог не дозволяє зменшити знос пилозахисних ущільнень, тому що під час дії осьових навантажень підшипник може зміщуватися і деформувати ущільнення, порушуючи нормальну їх роботу, та за рахунок цього викликати додатковий знос. Крім цього, найбільш близький аналог має високу трудомісткість ремонту підшипника, оскільки для демонтажу необхідно його переміщати впродовж всього корпусу, деформуючи вісь ролика. Найбільш близьким аналогом по технічної суті є ролик стрічкових конвеєрів (UA 45086 А кл. B65G 15/00, опубл. 15.03.2002 р., бюл. № 3), який включає циліндричну обичайку, наскрізну вісь, на якій змонтовані з двох боків стакани з підшипниками ковзання. Ці підшипники оснащені металофторопластовими втулками, які мають антифрикційне покриття, що витримує питомі навантаження до 350 МПа, температуру в діапазоні від -200 °C до +300 °C, забезпечує роботу ролика в повітряних, газових та рідких середовищах. Ролик має корпус підшипника бочкоподібної форми та в ньому передбачені упорні шайби з антифрикційним покриттям, пилозахисними ущільненнями та кільцем. Найбільш близький аналог не дозволяє зменшити знос пилозахисних ущільнень, тому що під час дії осьових навантажень корпус підшипника може зміщуватися і деформувати ущільнення, порушуючи нормальну їх роботу та за рахунок цього викликати додатковий знос. Крім цього, найбільш близький аналог має високу трудомісткість ремонту корпусу металофторопластового підшипника, оскільки для демонтажу необхідно його переміщати впродовж всього стакана, деформуючи наскрізну вісь ролика. Загальними ознаками найближчого аналога та корисної моделі, що заявляється, є: - циліндрична обичайка, з двох боків якої змонтовані стакани з металофторопластовими втулками; - наскрізна вісь; - стопорні кільця; - пилозахисні ущільнення та захисні кільця. В основу корисної моделі поставлено задачу удосконалення ролика стрічкових конвеєрів шляхом того, що ролик додатково має сферичне кільце, в якому розташований корпус підшипника, які закріплені у виїмках стакана за допомогою паза і пружного кільця, внутрішня поверхня сферичного кільця та зовнішня поверхня корпуса підшипника виконані сферичної форми однакового радіуса та бокова поверхня корпуса підшипника має щонайменше два отвори для різьбового з'єднання, досягається технічний результат - зменшення зносу пилозахисних ущільнень ролика за рахунок зниження осьових навантажень та зменшення трудомісткості ремонту ролика. Поставлена задача вирішується тим, що ролик стрічкових конвеєрів, який включає циліндричну обичайку, з двох боків якої встановлено стакани з металофторопластовими втулками, наскрізну вісь, пилозахисні ущільнення, захисні кільця та упорні шайби з антифрикційним покриттям, згідно з корисною моделлю, ролик додатково має сферичне кільце з корпусом підшипника ковзання, що закріплені у виїмках стакана за допомогою паза і пружного кільця, причому зовнішня поверхня корпуса підшипника та внутрішня поверхонь додаткового сферичного кільця виконані сферичної форми однакового радіуса, на бокові поверхні корпуса підшипника розташовані щонайменше два отвори для різьбового з'єднання. Зазначені ознаки складають суть корисної моделі, тому що є необхідними й достатніми для досягнення технічного результату - зменшення зносу пилозахисних ущільнень ролика за рахунок зниження осьових навантажень та зменшення трудомісткості ремонту ролика. Причино-наслідкові зв'язки, які виражають суть корисної моделі та технічний результат, що досягається, пояснюється наступним. 1 UA 94664 U 5 10 15 20 25 30 Суть корисної моделі, що заявляється, пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд ролика стрічкових конвеєрів в продовжному розрізі, на фіг. 2 - поперечний переріз А-А фіг. 1. Ролик стрічкових конвеєрів включає циліндричну обичайку 1, з двох боків якої встановлено стакани 2 з сферичними кільцями 3, в яких розташовані корпуси підшипників 4 з металофторопластовими втулками 5. Стакани 2 утримуються з двох боків осі 6. Сферичне кільце 3 з корпусом підшипника закріплені у виїмці стакана 2 за допомогою пружного кільця 7 та забезпечує установку осі ролика в співвісний стан відносно корпуса підшипника 4, пилозахисних ущільнень 8, 9 та захисного кільця 10. Внутрішні порожнини між ущільненнями 8, 9 і захисним кільцем 10 заповнюються мастилом. Сферичне кільце 3 по внутрішній поверхні та корпус підшипника 4 по зовнішній поверхні виконано сферичної форми однакового радіуса. Пилозахисні ущільнення 8, 9 замикаються стопорним кільцем 11. Між корпусом підшипника 4 та заплечиками осі 6 встановлено за допомогою посадки з натягом кільце 12. Для зниження трудомісткості ремонту та підвищення ремонтопридатності ролика бокова поверхня корпусу підшипника 4 має щонайменше два отвори 13 для різьбового з'єднання. Ролик стрічкових конвеєрів працює наступним чином. Обичайка 1 приводиться в крутильний рух конвеєрною стрічкою. Крутний момент від обичайки 1 передається до стаканів 2, ущільнювачів 9 з пружними кільцями 11, сферичних кілець 3, корпуса підшипника 4, металофторопластової втулки 5, яка дозволяє їм вільно обертатися навколо осі 6 та ущільнювачів 8. При цьому мастило утримується у внутрішніх порожнинах меж ущільнювачами 8, 9 та захисним кільцем 10. Виникаючі під час роботи ролика осьові навантаження з одного боку сприймаються кільцем 12 та з другого боку - пружним кільцем 7. Це знижує осьові навантаження на пилозахисні ущільнення 8, 9, що забезпечує їх нормальну роботу та зменшує знос ролика. Два отвори 13 дозволяють угвинчувати різьбові шпильки та за допомогою їх демонтувати корпус підшипника 4 з стакана 2. Дана конструкція ролика стрічкового конвеєра забезпечує зниження зносу ролика за рахунок зменшення осьових навантажень на пилозахисні ущільнення. Крім того дозволяє зменшити трудомісткість ремонту ролика, оскільки для демонтажу і заміни корпуса підшипника можливо його переміщати впродовж стакану за допомогою різьбових шпильок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Ролик стрічкового конвеєра, що містить циліндричну обичайку, наскрізну вісь, на якій змонтовані з двох боків стакани з підшипниками ковзання, що оснащені металофторопластовими втулками, який відрізняється тим, що має додатково сферичне кільце з розташованим в ньому корпусом підшипника, які вставлені у виїмках стакана за допомогою пружного кільця, причому внутрішня поверхня сферичного кільця та зовнішня поверхня корпусу підшипника виконані сферичної форми однакового радіуса, на боковій поверхні корпуса розташовані щонайменше два отвори з різьбою. 2 UA 94664 U 3 UA 94664 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
