Пристрій кріплення котушок, розташованих на полюсах електричної машини

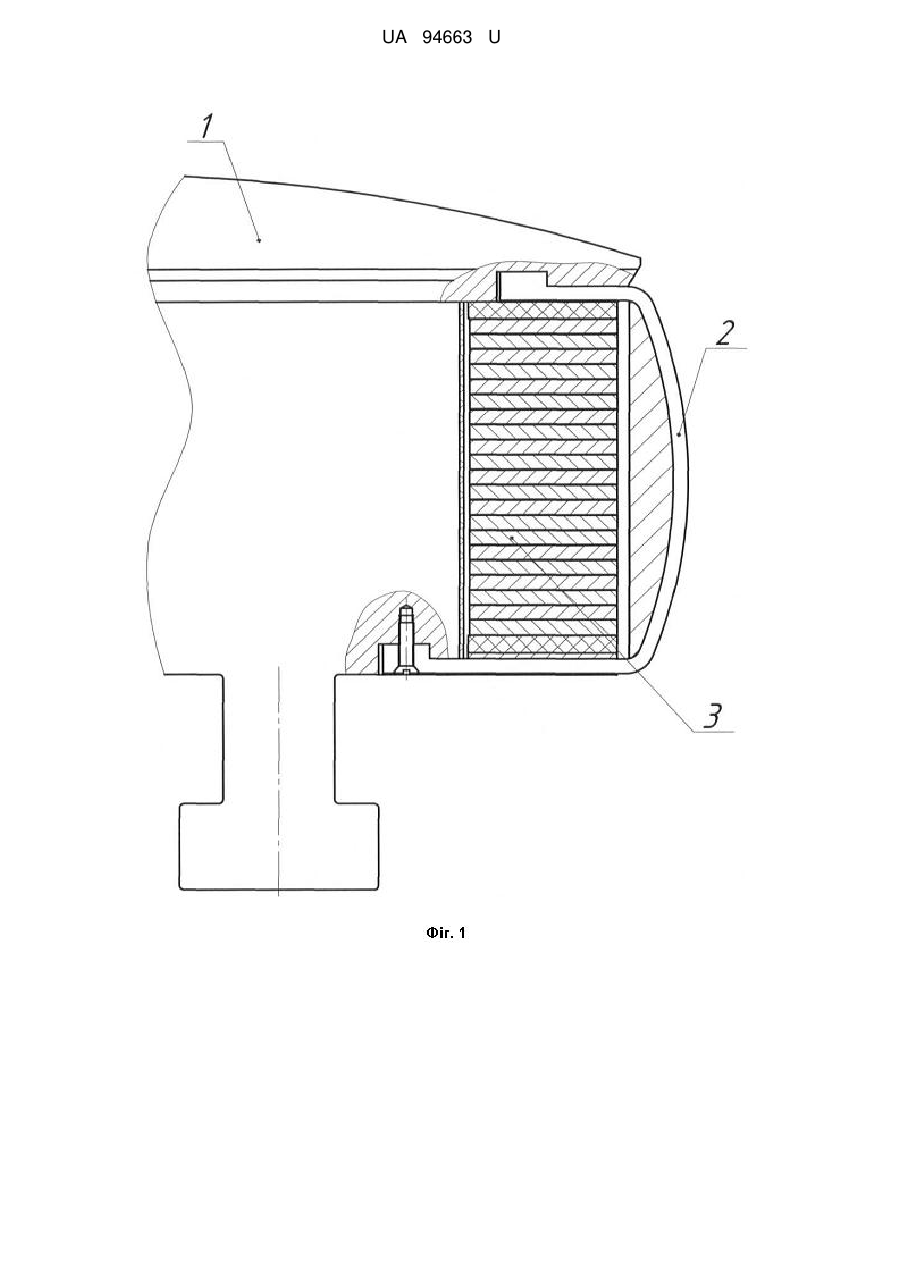

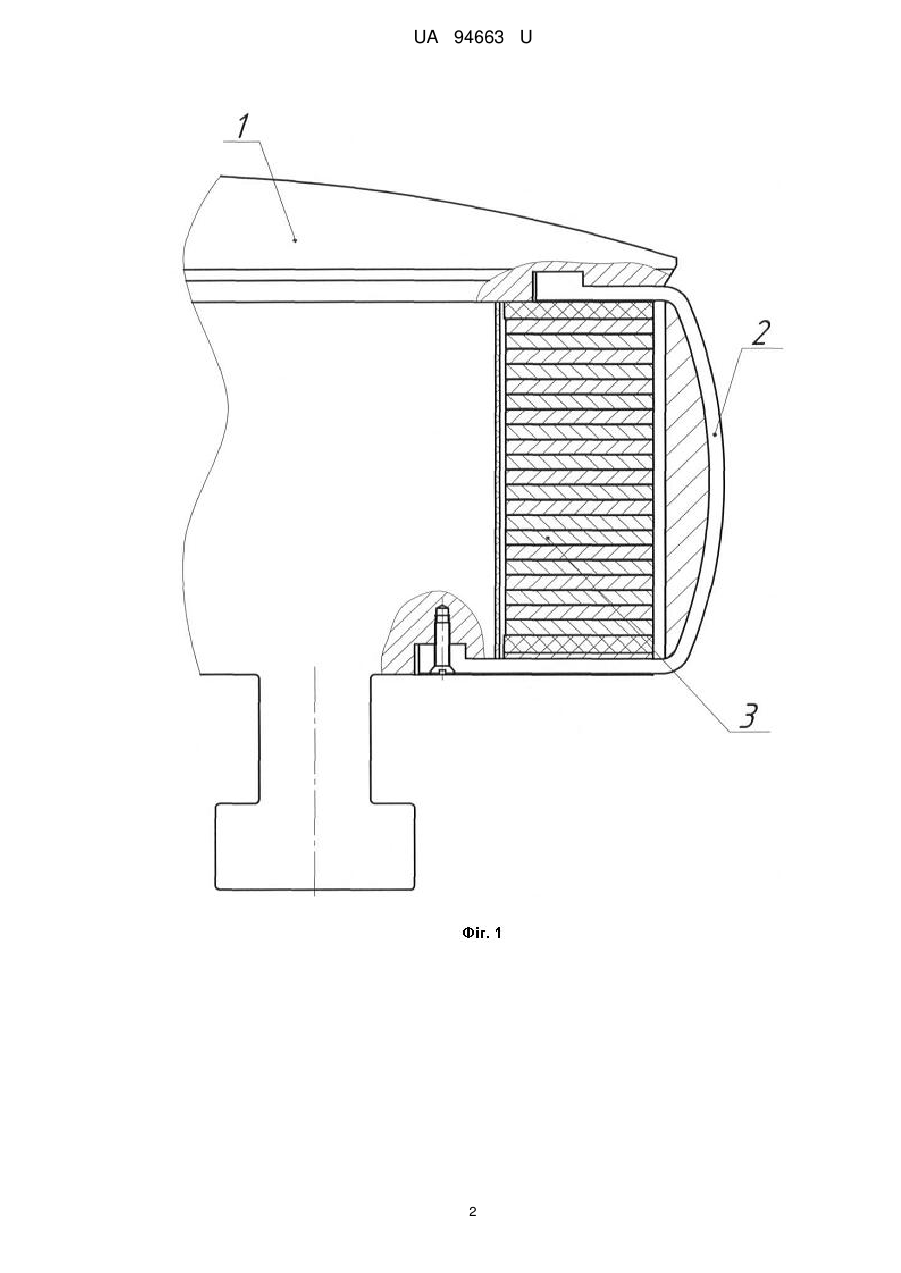

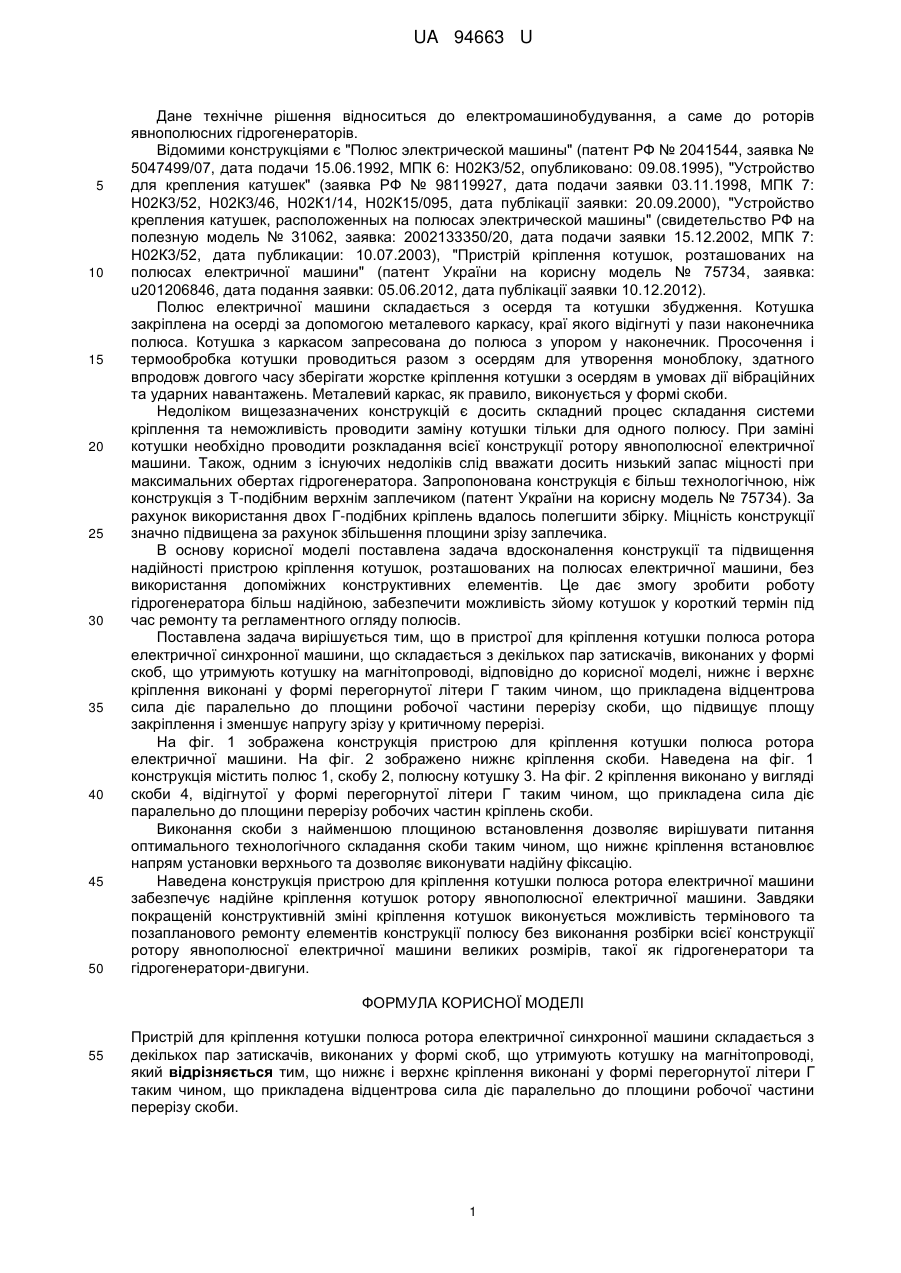

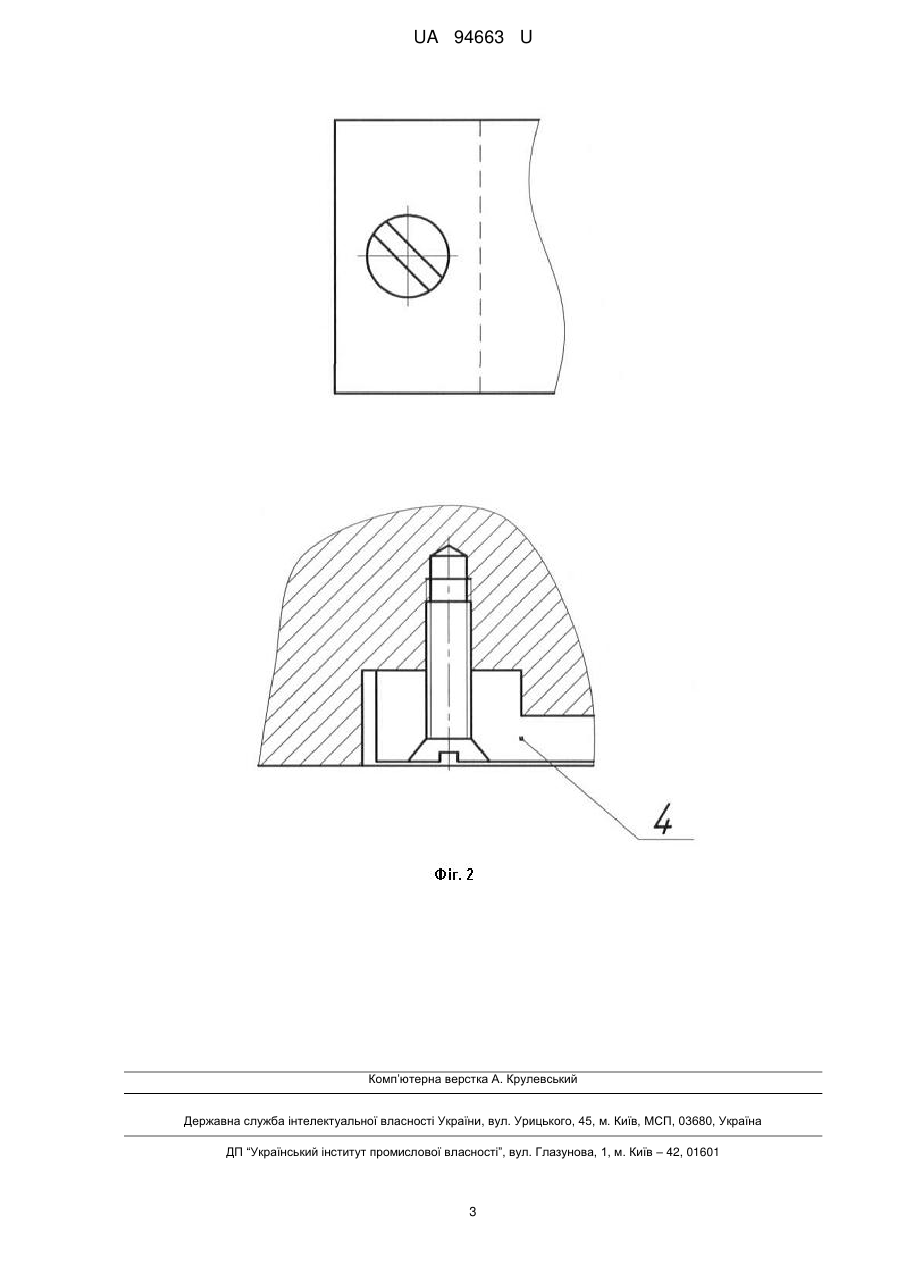

Реферат: Пристрій для кріплення котушки полюса ротора електричної синхронної машини складається з декількох пар затискачів, виконаних у формі скоб, що утримують котушку на магнітопроводі. Нижнє і верхнє кріплення виконані у формі перегорнутої літери Г таким чином, що прикладена відцентрова сила діє паралельно до площини робочої частини перерізу скоби. UA 94663 U (12) UA 94663 U UA 94663 U 5 10 15 20 25 30 35 40 45 50 Дане технічне рішення відноситься до електромашинобудування, а саме до роторів явнополюсних гідрогенераторів. Відомими конструкціями є "Полюс электрической машины" (патент РФ № 2041544, заявка № 5047499/07, дата подачи 15.06.1992, МПК 6: Н02К3/52, опубликовано: 09.08.1995), "Устройство для крепления катушек" (заявка РФ № 98119927, дата подачи заявки 03.11.1998, МПК 7: Н02К3/52, Н02К3/46, Н02К1/14, Н02К15/095, дата публікації заявки: 20.09.2000), "Устройство крепления катушек, расположенных на полюсах электрической машины" (свидетельство РФ на полезную модель № 31062, заявка: 2002133350/20, дата подачи заявки 15.12.2002, МПК 7: Н02К3/52, дата публикации: 10.07.2003), "Пристрій кріплення котушок, розташованих на полюсах електричної машини" (патент України на корисну модель № 75734, заявка: u201206846, дата подання заявки: 05.06.2012, дата публікації заявки 10.12.2012). Полюс електричної машини складається з осердя та котушки збудження. Котушка закріплена на осерді за допомогою металевого каркасу, краї якого відігнуті у пази наконечника полюса. Котушка з каркасом запресована до полюса з упором у наконечник. Просочення і термообробка котушки проводиться разом з осердям для утворення моноблоку, здатного впродовж довгого часу зберігати жорстке кріплення котушки з осердям в умовах дії вібраційних та ударних навантажень. Металевий каркас, як правило, виконується у формі скоби. Недоліком вищезазначених конструкцій є досить складний процес складання системи кріплення та неможливість проводити заміну котушки тільки для одного полюсу. При заміні котушки необхідно проводити розкладання всієї конструкції ротору явнополюсної електричної машини. Також, одним з існуючих недоліків слід вважати досить низький запас міцності при максимальних обертах гідрогенератора. Запропонована конструкція є більш технологічною, ніж конструкція з Т-подібним верхнім заплечиком (патент України на корисну модель № 75734). За рахунок використання двох Г-подібних кріплень вдалось полегшити збірку. Міцність конструкції значно підвищена за рахунок збільшення площини зрізу заплечика. В основу корисної моделі поставлена задача вдосконалення конструкції та підвищення надійності пристрою кріплення котушок, розташованих на полюсах електричної машини, без використання допоміжних конструктивних елементів. Це дає змогу зробити роботу гідрогенератора більш надійною, забезпечити можливість зйому котушок у короткий термін під час ремонту та регламентного огляду полюсів. Поставлена задача вирішується тим, що в пристрої для кріплення котушки полюса ротора електричної синхронної машини, що складається з декількох пар затискачів, виконаних у формі скоб, що утримують котушку на магнітопроводі, відповідно до корисної моделі, нижнє і верхнє кріплення виконані у формі перегорнутої літери Г таким чином, що прикладена відцентрова сила діє паралельно до площини робочої частини перерізу скоби, що підвищує площу закріплення і зменшує напругу зрізу у критичному перерізі. На фіг. 1 зображена конструкція пристрою для кріплення котушки полюса ротора електричної машини. На фіг. 2 зображено нижнє кріплення скоби. Наведена на фіг. 1 конструкція містить полюс 1, скобу 2, полюсну котушку 3. На фіг. 2 кріплення виконано у вигляді скоби 4, відігнутої у формі перегорнутої літери Г таким чином, що прикладена сила діє паралельно до площини перерізу робочих частин кріплень скоби. Виконання скоби з найменшою площиною встановлення дозволяє вирішувати питання оптимального технологічного складання скоби таким чином, що нижнє кріплення встановлює напрям установки верхнього та дозволяє виконувати надійну фіксацію. Наведена конструкція пристрою для кріплення котушки полюса ротора електричної машини забезпечує надійне кріплення котушок ротору явнополюсної електричної машини. Завдяки покращеній конструктивній зміні кріплення котушок виконується можливість термінового та позапланового ремонту елементів конструкції полюсу без виконання розбірки всієї конструкції ротору явнополюсної електричної машини великих розмірів, такої як гідрогенератори та гідрогенератори-двигуни. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для кріплення котушки полюса ротора електричної синхронної машини складається з декількох пар затискачів, виконаних у формі скоб, що утримують котушку на магнітопроводі, який відрізняється тим, що нижнє і верхнє кріплення виконані у формі перегорнутої літери Г таким чином, що прикладена відцентрова сила діє паралельно до площини робочої частини перерізу скоби. 1 UA 94663 U 2 UA 94663 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
