Геодезичний знак

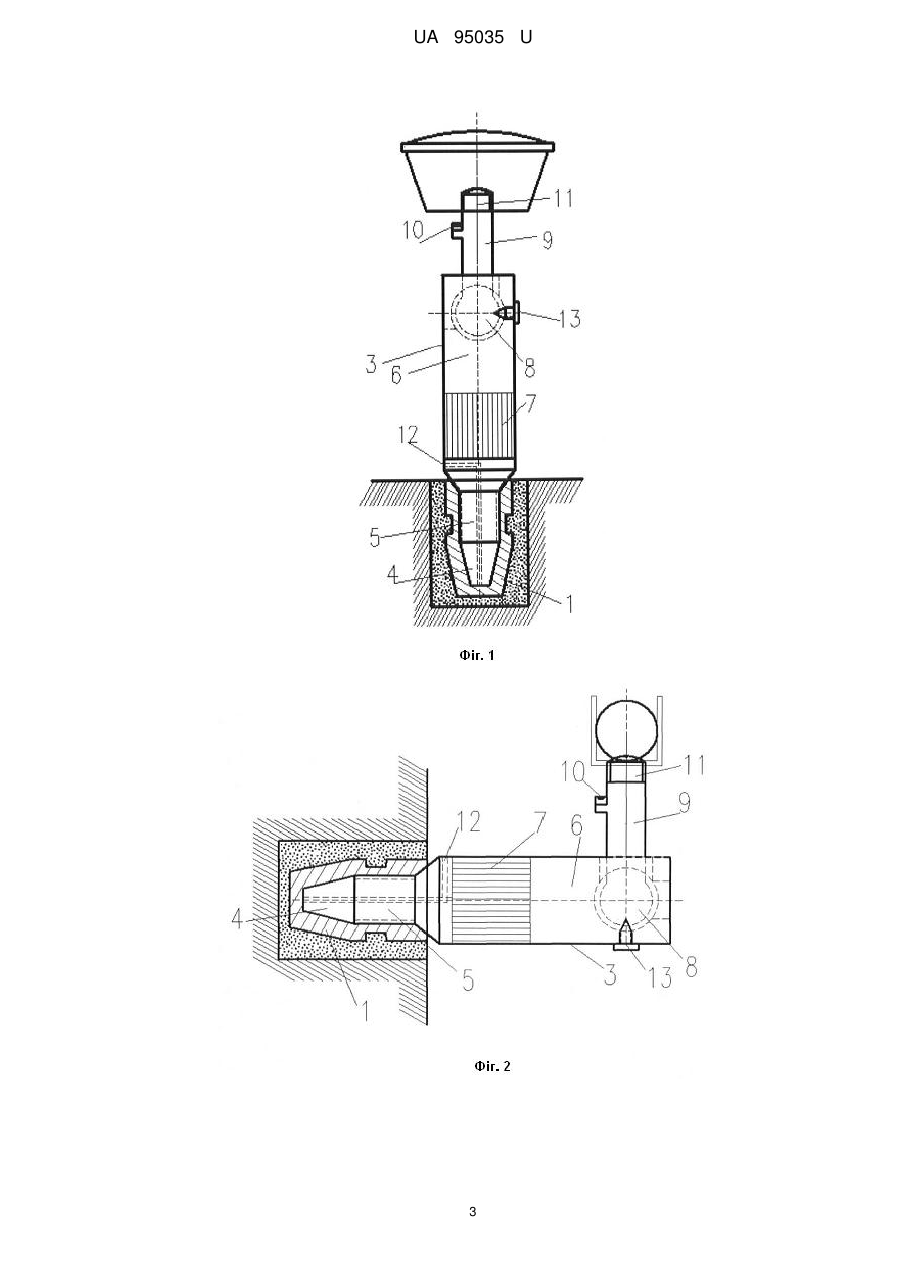

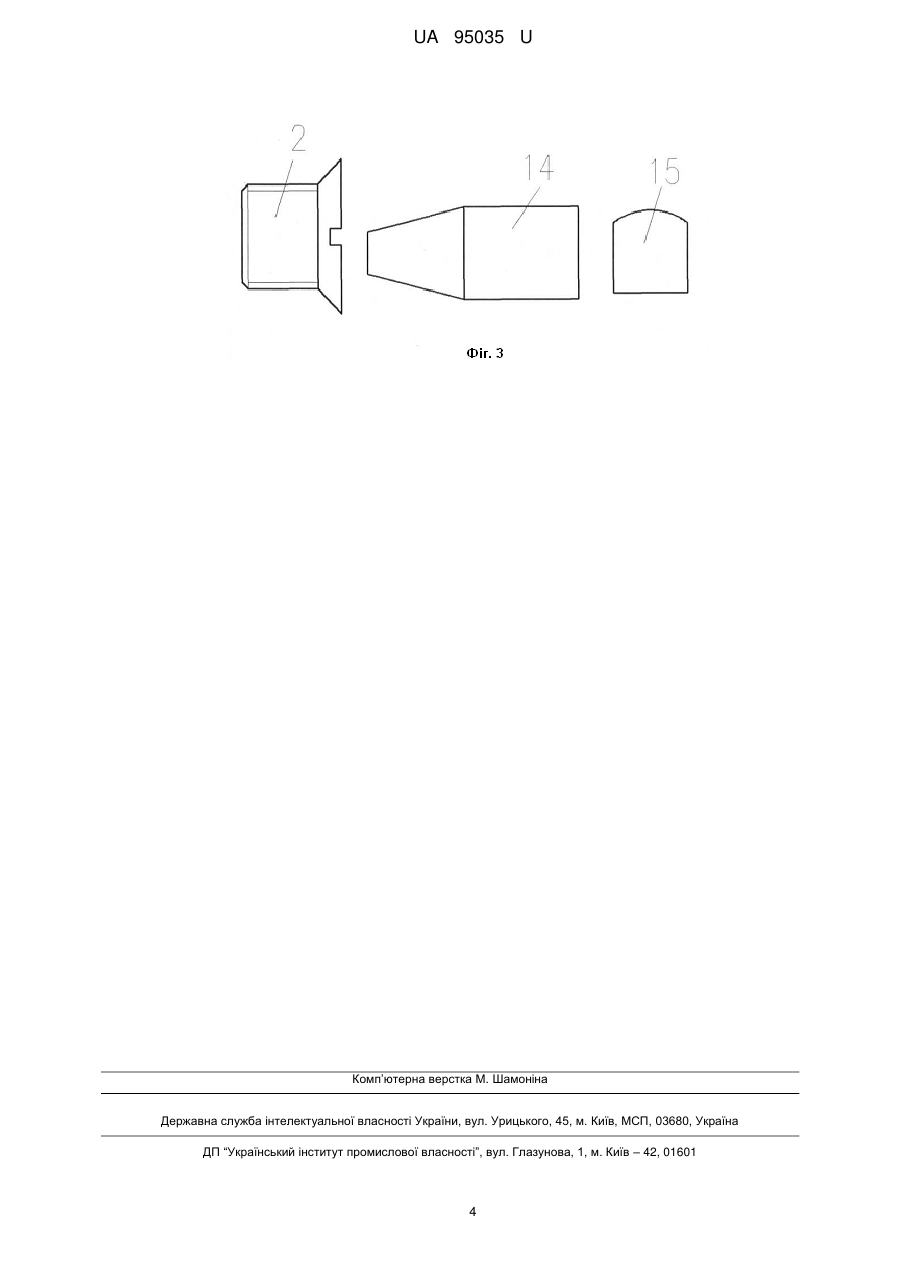

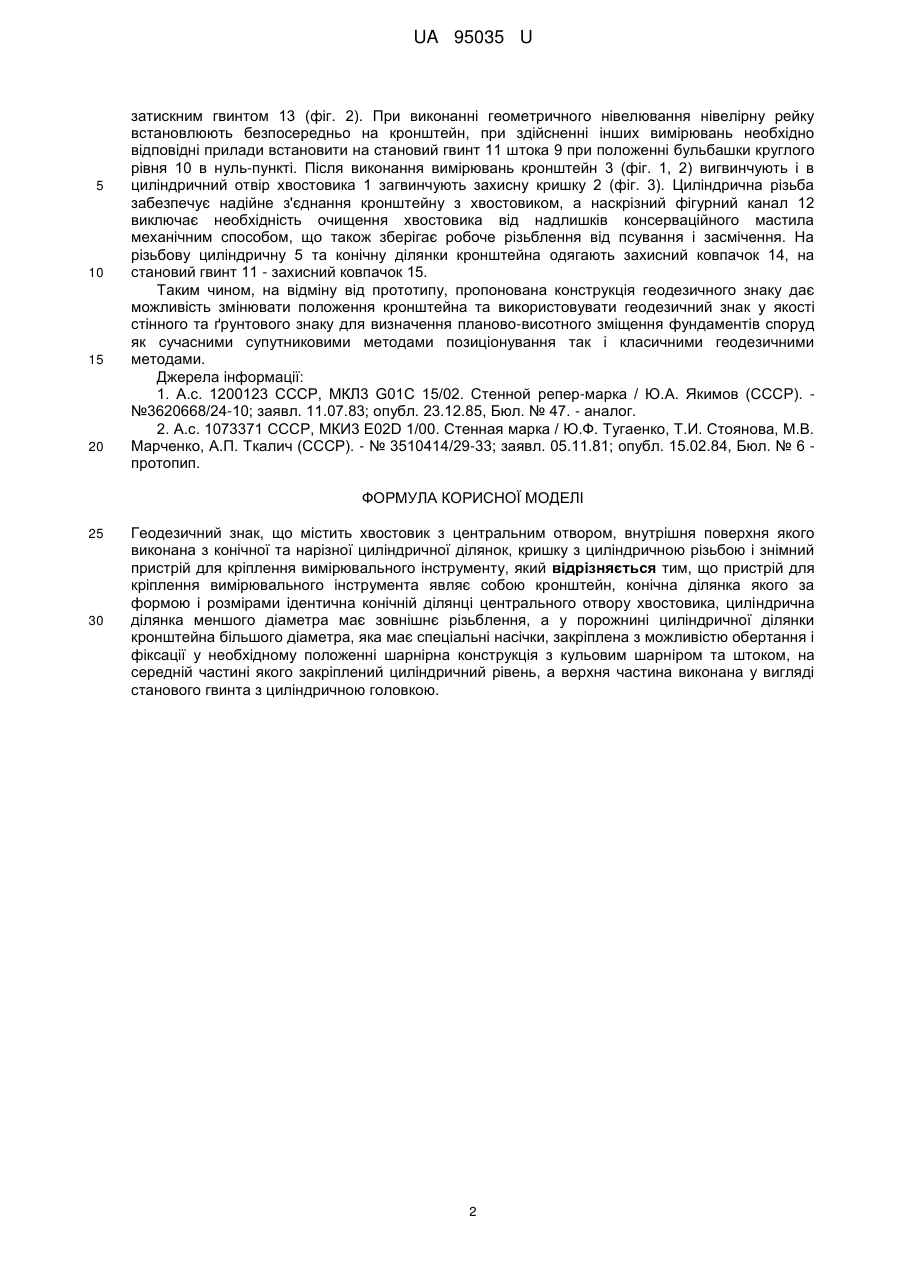

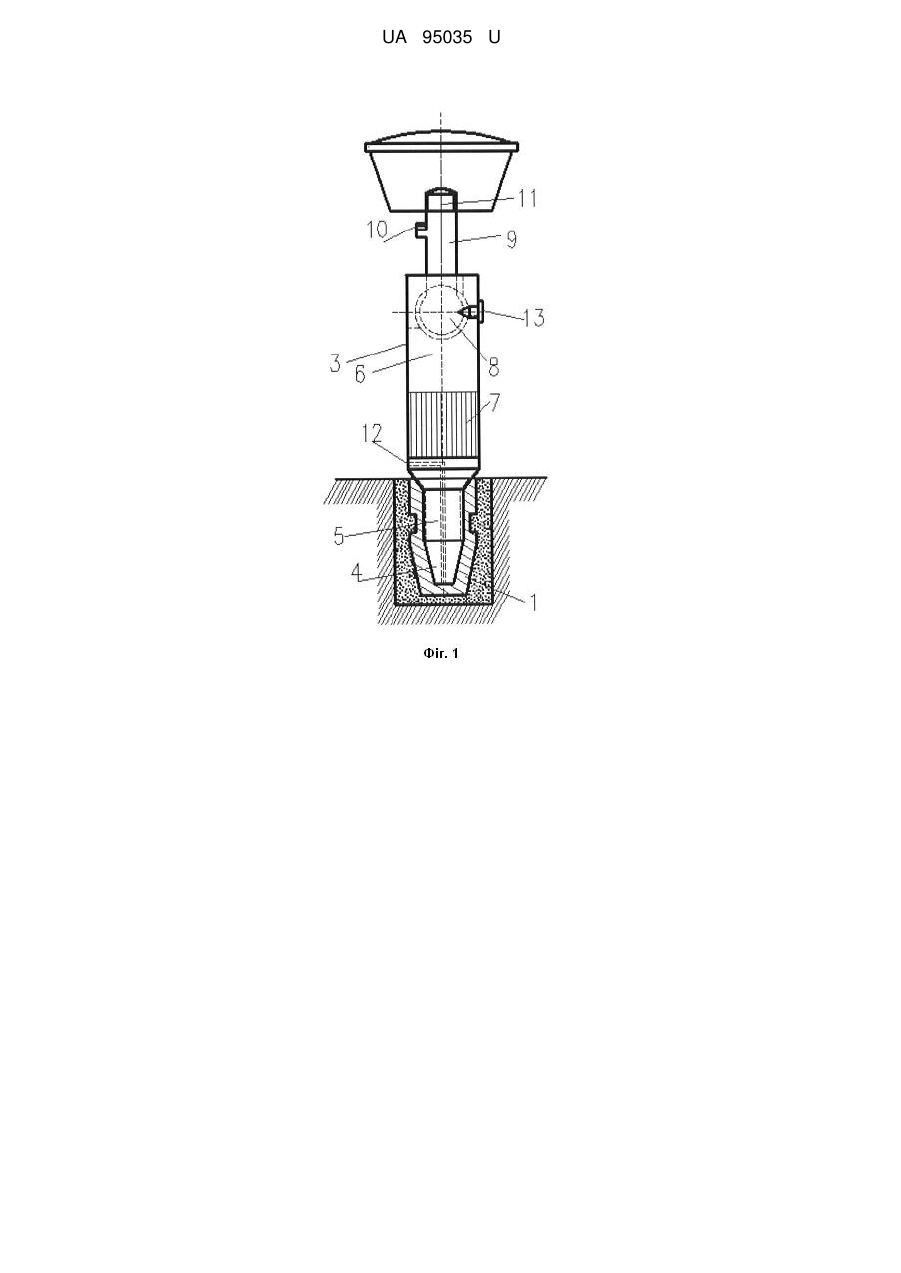

Реферат: Геодезичний знак містить хвостовик з центральним отвором, внутрішня поверхня якого виконана з конічної та нарізної циліндричної ділянок, кришку з циліндричною різьбою і знімний пристрій для кріплення вимірювального інструменту. Пристрій для кріплення вимірювального інструмента являє собою кронштейн, конічна ділянка якого за формою і розмірами ідентична конічній ділянці центрального отвору хвостовика. Циліндрична ділянка меншого діаметра має зовнішнє різьблення. У порожнині циліндричної ділянки кронштейна більшого діаметра, яка має спеціальні насічки, закріплена з можливістю обертання і фіксації у необхідному положенні шарнірна конструкція з кульовим шарніром та штоком, на середній частині якого закріплений циліндричний рівень, а верхня частина виконана у вигляді станового гвинта з циліндричною головкою. UA 95035 U (54) ГЕОДЕЗИЧНИЙ ЗНАК UA 95035 U UA 95035 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій геодезичних знаків і може бути використана у інженерній геодезії для визначення планово-висотного зміщення фундаментів споруд. Відома конструкція стінного репера-марки, що має корпус, який забезпечений гвинтовим поршнем зі штоком, має висувний стрижень, закріплений у виступі корпусу з можливістю переміщення, а бічна поверхня робочої головки забезпечена отвором для установки інструменту [1]. Недолік цієї марки полягає в тому, що вона призначена виключно для застосування класичних методів спостережень, але непридатна для застосування сучасних засобів супутникових вимірювань. Найбільш близькою до пропонованої є конструкція стінної марки для довготривалого спостереження за осіданнями будівель і споруд за допомогою прецизійного нівелювання [2], яка містить хвостовик з центральним отвором, внутрішня поверхня якого має нарізні конічну та циліндричну ділянки, пристрій для кріплення інструменту у вигляді кульового болта з конічною та циліндричною ділянками, що відповідають конічній та циліндричній ділянці хвостовика, і кришку з циліндричною різьбою, що відповідає різьбі циліндричної ділянки отвору хвостовика. Недоліком цієї конструкції стінної марки є обмеженість її застосування, тобто знак може бути використаний лише у якості стінного, а на головку кульового болта із всього різноманіття геодезичного обладнання можна встановити лише нівелірну рейку для проведення нівелювання, що дозволяє визначити лише вертикальну складову просторових рухів земної поверхні, та споруд, розташованих на ній, класичними методами вимірювань. Задачею корисної моделі є удосконалення конструкції геодезичного знака, розширення його експлуатаційних можливостей та підвищення надійності та точності вимірювань з використанням сучасних супутникових методів позиціонування та класичних геодезичних методів. Означена задача розв'язується тим, що у конструкції геодезичного знака, що містить хвостовик з центральним отвором, внутрішня поверхня якого виконана з конічної та нарізної циліндричної ділянок, кришку з циліндричною різьбою і знімний пристрій для кріплення вимірювального інструменту, відповідно до корисної моделі, пристрій для кріплення вимірювального інструмента являє собою кронштейн, конічна ділянка якого за формою і розмірами ідентична конічній ділянці центрального отвору хвостовика, циліндрична ділянка меншого діаметра має зовнішнє різьблення, а у порожнині циліндричної ділянки кронштейна більшого діаметра, яка має спеціальні насічки, закріплена з можливістю обертання і фіксації у необхідному положенні шарнірна конструкція з кульовим шарніром та штоком, на середній частині якого закріплений циліндричний рівень, а верхня частина виконана у вигляді станового гвинта з циліндричною головкою. Суть запропонованого рішення пояснюється графічними матеріалами, де на фіг. 1 схематично представлений геодезичний знак (загальний вигляд при роботі у вертикальному положенні), на фіг. 2 те ж саме при роботі у горизонтальному положенні, на фіг. 3 - кришка та захисні ковпачки для захисту від пилу та бруду різьбових ділянок хвостовика та кронштейна. Геодезичний знак містить хвостовик 1 з центральним отвором, внутрішня поверхня якого виконана з конічної та нарізної циліндричної ділянок, кришку 2 з циліндричною різьбою і знімний пристрій (кронштейн) 3 для кріплення вимірювального інструменту, конічна ділянка 4 якого за формою і розмірами ідентична конічній ділянці центрального отвору хвостовика 1, циліндрична ділянка меншого діаметра 5 має зовнішнє різьблення, а у порожнині циліндричної ділянки кронштейна більшого діаметра 6, яка має спеціальні насічки 7, закріплена з можливістю обертання і фіксації у необхідному положенні шарнірна конструкція з кульовим шарніром 8 та штоком 9, на середній частині якого закріплений циліндричний рівень 10, а верхня частина виконана у вигляді станового гвинта 11 з циліндричною головкою. При цьому в тілі кронштейна 3 проходить наскрізний фігурний канал 12 для виведення надлишків консерваційного мастила. В комплект геодезичного знаку входять затискний гвинт 13 для фіксації положення кронштейну в горизонтальному або вертикальному положенні, захисний ковпачок 14 на конічну 4 та циліндричну 5 ділянки кронштейну 3 та захисний ковпачок 15 на становий гвинт 11 штока 9 для захисту різьбових ділянок від пилу та бруду. Використання геодезичного знаку в якості ґрунтового (фіг. 1) здійснюється наступним чином: хвостовик 1 закладають в ґрунт, кронштейн 3 циліндричною частиною 5 угвинчують в циліндричний отвір хвостовика 1, змінюють положення штока 9 та кронштейну 3 на вертикальне обертом кульового шарніра 8. При використанні геодезичного знаку в якості стінного (фіг. 2) хвостовик 1 закладають в стіну врівень і жорстко закріплюють, кронштейн 3 циліндричною частиною 5 угвинчують в циліндричний отвір хвостовика 1, при цьому шток 9 обертом кульового шарніра 8 розташовують перпендикулярно до кронштейна 3 та фіксують це положення 1 UA 95035 U 5 10 15 20 затискним гвинтом 13 (фіг. 2). При виконанні геометричного нівелювання нівелірну рейку встановлюють безпосередньо на кронштейн, при здійсненні інших вимірювань необхідно відповідні прилади встановити на становий гвинт 11 штока 9 при положенні бульбашки круглого рівня 10 в нуль-пункті. Після виконання вимірювань кронштейн 3 (фіг. 1, 2) вигвинчують і в циліндричний отвір хвостовика 1 загвинчують захисну кришку 2 (фіг. 3). Циліндрична різьба забезпечує надійне з'єднання кронштейну з хвостовиком, а наскрізний фігурний канал 12 виключає необхідність очищення хвостовика від надлишків консерваційного мастила механічним способом, що також зберігає робоче різьблення від псування і засмічення. На різьбову циліндричну 5 та конічну ділянки кронштейна одягають захисний ковпачок 14, на становий гвинт 11 - захисний ковпачок 15. Таким чином, на відміну від прототипу, пропонована конструкція геодезичного знаку дає можливість змінювати положення кронштейна та використовувати геодезичний знак у якості стінного та ґрунтового знаку для визначення планово-висотного зміщення фундаментів споруд як сучасними супутниковими методами позиціонування так і класичними геодезичними методами. Джерела інформації: 1. А.с. 1200123 СССР, МКЛ3 G01С 15/02. Стенной репер-марка / Ю.А. Якимов (СССР). №3620668/24-10; заявл. 11.07.83; опубл. 23.12.85, Бюл. № 47. - аналог. 2. А.с. 1073371 СССР, МКИ3 Е02D 1/00. Стенная марка / Ю.Ф. Тугаенко, Т.И. Стоянова, М.В. Марченко, А.П. Ткалич (СССР). - № 3510414/29-33; заявл. 05.11.81; опубл. 15.02.84, Бюл. № 6 протопип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Геодезичний знак, що містить хвостовик з центральним отвором, внутрішня поверхня якого виконана з конічної та нарізної циліндричної ділянок, кришку з циліндричною різьбою і знімний пристрій для кріплення вимірювального інструменту, який відрізняється тим, що пристрій для кріплення вимірювального інструмента являє собою кронштейн, конічна ділянка якого за формою і розмірами ідентична конічній ділянці центрального отвору хвостовика, циліндрична ділянка меншого діаметра має зовнішнє різьблення, а у порожнині циліндричної ділянки кронштейна більшого діаметра, яка має спеціальні насічки, закріплена з можливістю обертання і фіксації у необхідному положенні шарнірна конструкція з кульовим шарніром та штоком, на середній частині якого закріплений циліндричний рівень, а верхня частина виконана у вигляді станового гвинта з циліндричною головкою. 2 UA 95035 U 3 UA 95035 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
