Землерийна машина

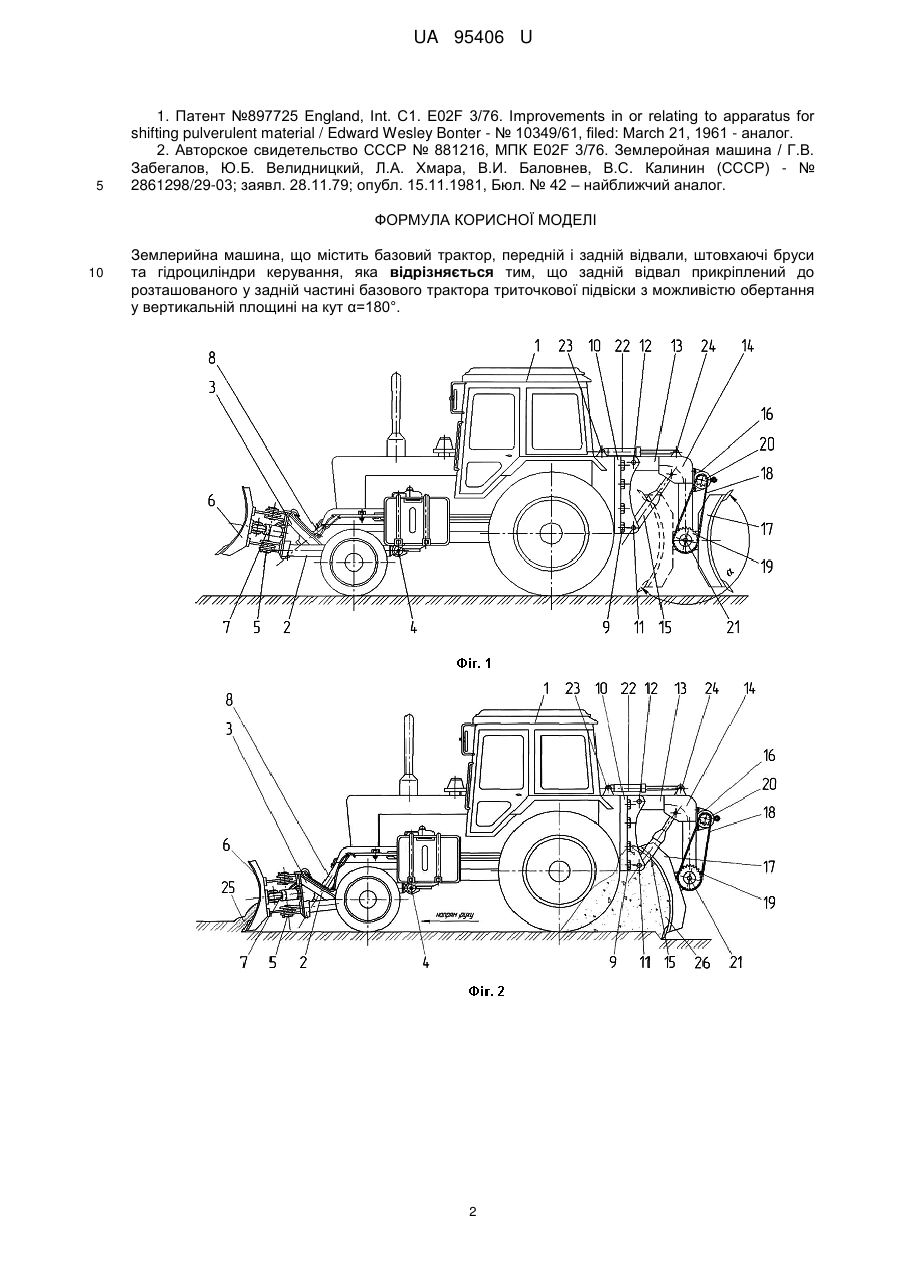

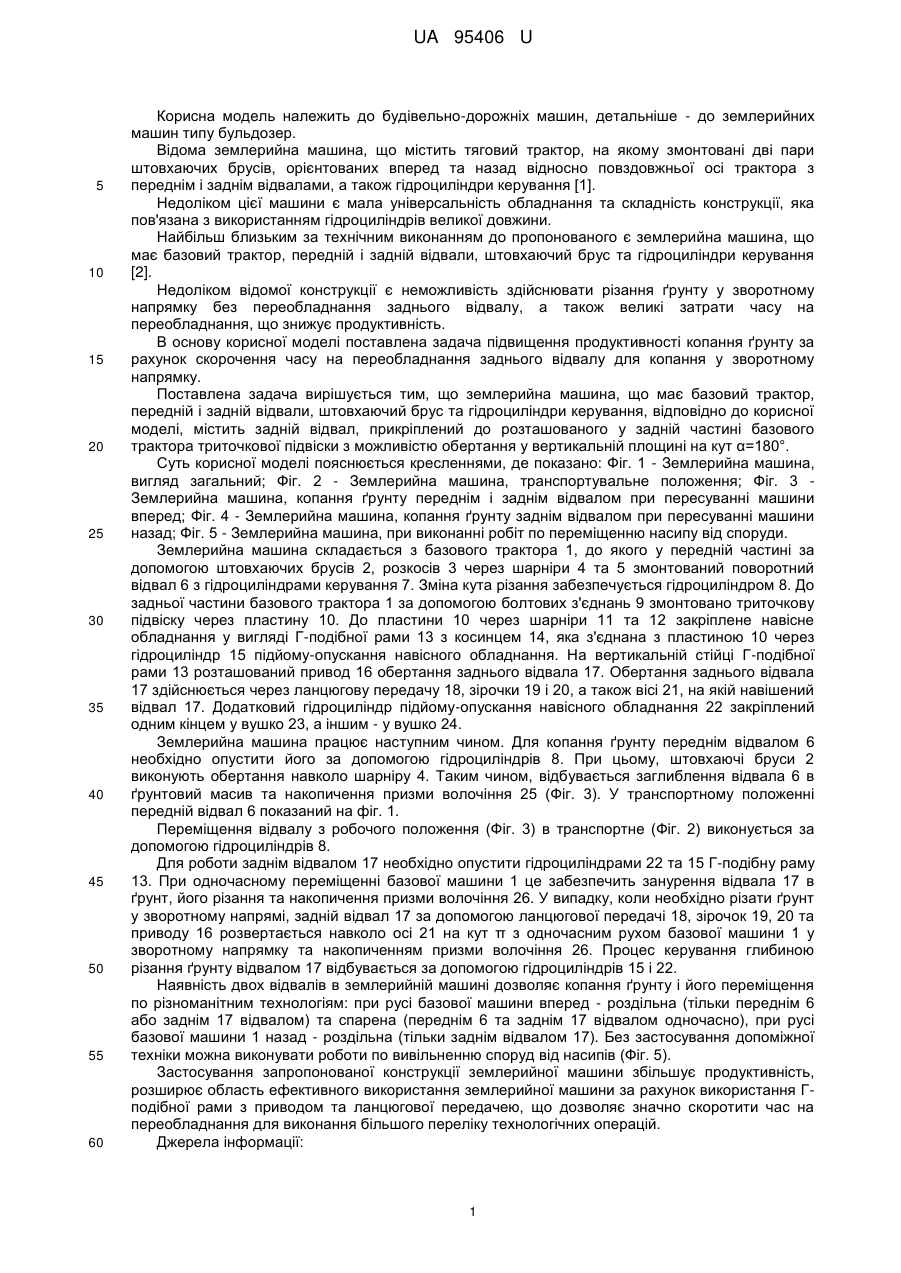

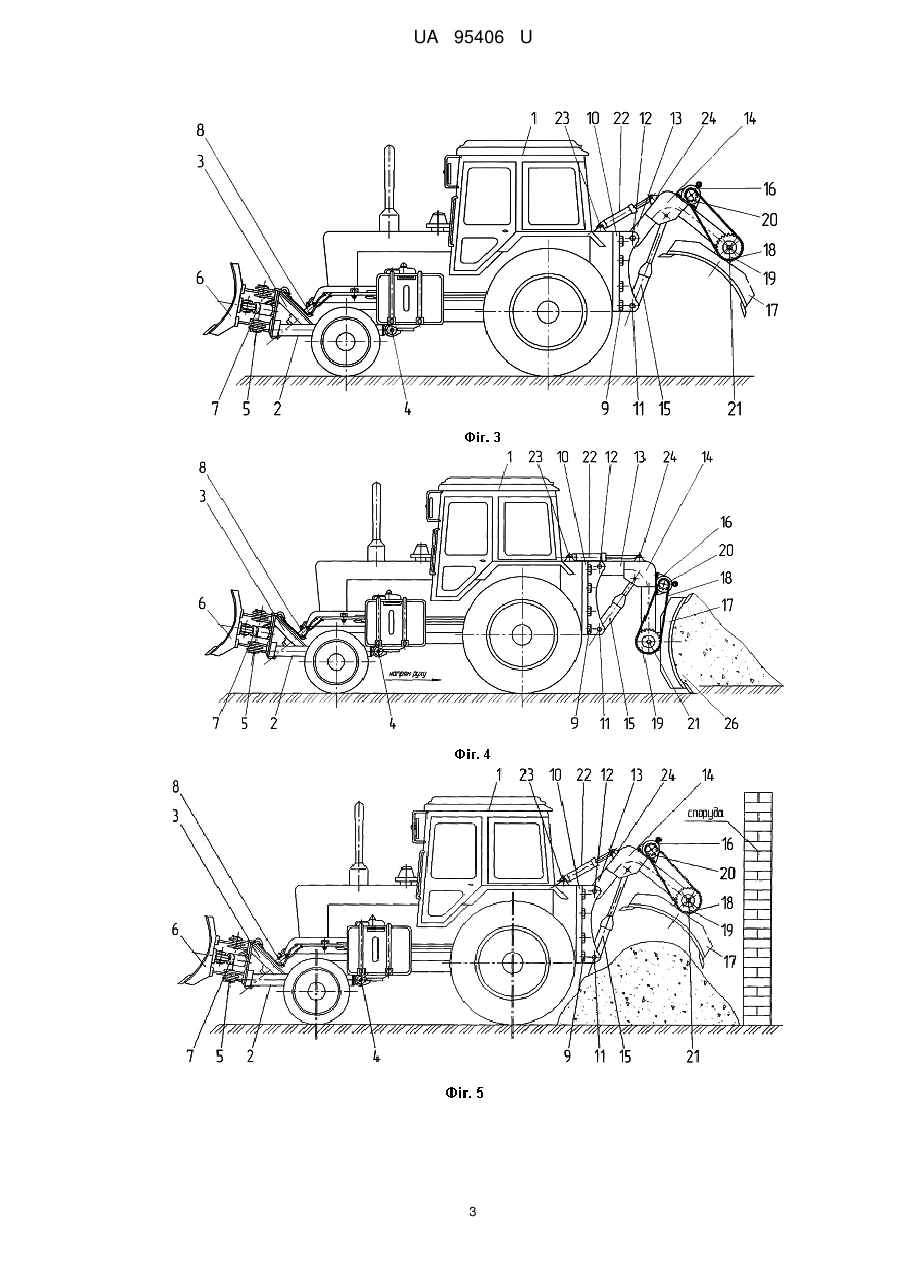

Реферат: Землерийна машина містить базовий трактор, передній і задній відвали, штовхаючі бруси та гідроциліндри керування. Задній відвал прикріплений до розташованого у задній частині базового трактора триточкової підвіски з можливістю обертання у вертикальній площині на кут α=180°. UA 95406 U (12) UA 95406 U UA 95406 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельно-дорожніх машин, детальніше - до землерийних машин типу бульдозер. Відома землерийна машина, що містить тяговий трактор, на якому змонтовані дві пари штовхаючих брусів, орієнтованих вперед та назад відносно повздовжньої осі трактора з переднім і заднім відвалами, а також гідроциліндри керування [1]. Недоліком цієї машини є мала універсальність обладнання та складність конструкції, яка пов'язана з використанням гідроциліндрів великої довжини. Найбільш близьким за технічним виконанням до пропонованого є землерийна машина, що має базовий трактор, передній і задній відвали, штовхаючий брус та гідроциліндри керування [2]. Недоліком відомої конструкції є неможливість здійснювати різання ґрунту у зворотному напрямку без переобладнання заднього відвалу, а також великі затрати часу на переобладнання, що знижує продуктивність. В основу корисної моделі поставлена задача підвищення продуктивності копання ґрунту за рахунок скорочення часу на переобладнання заднього відвалу для копання у зворотному напрямку. Поставлена задача вирішується тим, що землерийна машина, що має базовий трактор, передній і задній відвали, штовхаючий брус та гідроциліндри керування, відповідно до корисної моделі, містить задній відвал, прикріплений до розташованого у задній частині базового трактора триточкової підвіски з можливістю обертання у вертикальній площині на кут α=180°. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Землерийна машина, вигляд загальний; Фіг. 2 - Землерийна машина, транспортувальне положення; Фіг. 3 Землерийна машина, копання ґрунту переднім і заднім відвалом при пересуванні машини вперед; Фіг. 4 - Землерийна машина, копання ґрунту заднім відвалом при пересуванні машини назад; Фіг. 5 - Землерийна машина, при виконанні робіт по переміщенню насипу від споруди. Землерийна машина складається з базового трактора 1, до якого у передній частині за допомогою штовхаючих брусів 2, розкосів 3 через шарніри 4 та 5 змонтований поворотний відвал 6 з гідроциліндрами керування 7. Зміна кута різання забезпечується гідроциліндром 8. До задньої частини базового трактора 1 за допомогою болтових з'єднань 9 змонтовано триточкову підвіску через пластину 10. До пластини 10 через шарніри 11 та 12 закріплене навісне обладнання у вигляді Г-подібної рами 13 з косинцем 14, яка з'єднана з пластиною 10 через гідроциліндр 15 підйому-опускання навісного обладнання. На вертикальній стійці Г-подібної рами 13 розташований привод 16 обертання заднього відвала 17. Обертання заднього відвала 17 здійснюється через ланцюгову передачу 18, зірочки 19 і 20, а також вісі 21, на якій навішений відвал 17. Додатковий гідроциліндр підйому-опускання навісного обладнання 22 закріплений одним кінцем у вушко 23, а іншим - у вушко 24. Землерийна машина працює наступним чином. Для копання ґрунту переднім відвалом 6 необхідно опустити його за допомогою гідроциліндрів 8. При цьому, штовхаючі бруси 2 виконують обертання навколо шарніру 4. Таким чином, відбувається заглиблення відвала 6 в ґрунтовий масив та накопичення призми волочіння 25 (Фіг. 3). У транспортному положенні передній відвал 6 показаний на фіг. 1. Переміщення відвалу з робочого положення (Фіг. 3) в транспортне (Фіг. 2) виконується за допомогою гідроциліндрів 8. Для роботи заднім відвалом 17 необхідно опустити гідроциліндрами 22 та 15 Г-подібну раму 13. При одночасному переміщенні базової машини 1 це забезпечить занурення відвала 17 в ґрунт, його різання та накопичення призми волочіння 26. У випадку, коли необхідно різати ґрунт у зворотному напрямі, задній відвал 17 за допомогою ланцюгової передачі 18, зірочок 19, 20 та приводу 16 розвертається навколо осі 21 на кут π з одночасним рухом базової машини 1 у зворотному напрямку та накопиченням призми волочіння 26. Процес керування глибиною різання ґрунту відвалом 17 відбувається за допомогою гідроциліндрів 15 і 22. Наявність двох відвалів в землерийній машині дозволяє копання ґрунту і його переміщення по різноманітним технологіям: при русі базової машини вперед - роздільна (тільки переднім 6 або заднім 17 відвалом) та спарена (переднім 6 та заднім 17 відвалом одночасно), при русі базової машини 1 назад - роздільна (тільки заднім відвалом 17). Без застосування допоміжної техніки можна виконувати роботи по вивільненню споруд від насипів (Фіг. 5). Застосування запропонованої конструкції землерийної машини збільшує продуктивність, розширює область ефективного використання землерийної машини за рахунок використання Гподібної рами з приводом та ланцюгової передачею, що дозволяє значно скоротити час на переобладнання для виконання більшого переліку технологічних операцій. Джерела інформації: 1 UA 95406 U 5 1. Патент №897725 England, Int. С1. Ε02F 3/76. Improvements in or relating to apparatus for shifting pulverulent material / Edward Wesley Bonter - № 10349/61, filed: March 21, 1961 - аналог. 2. Авторское свидетельство СССР № 881216, МПК E02F 3/76. Землеройная машина / Г.В. Забегалов, Ю.Б. Велидницкий, Л.А. Хмара, В.И. Баловнев, В.С. Калинин (СССР) - № 2861298/29-03; заявл. 28.11.79; опубл. 15.11.1981, Бюл. № 42 – найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Землерийна машина, що містить базовий трактор, передній і задній відвали, штовхаючі бруси та гідроциліндри керування, яка відрізняється тим, що задній відвал прикріплений до розташованого у задній частині базового трактора триточкової підвіски з можливістю обертання у вертикальній площині на кут α=180°. 2 UA 95406 U 3 UA 95406 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
