Мембрана з присосами, сформованими з еластичного термопластичного матеріалу на гідрофільній та/або проникній підкладці

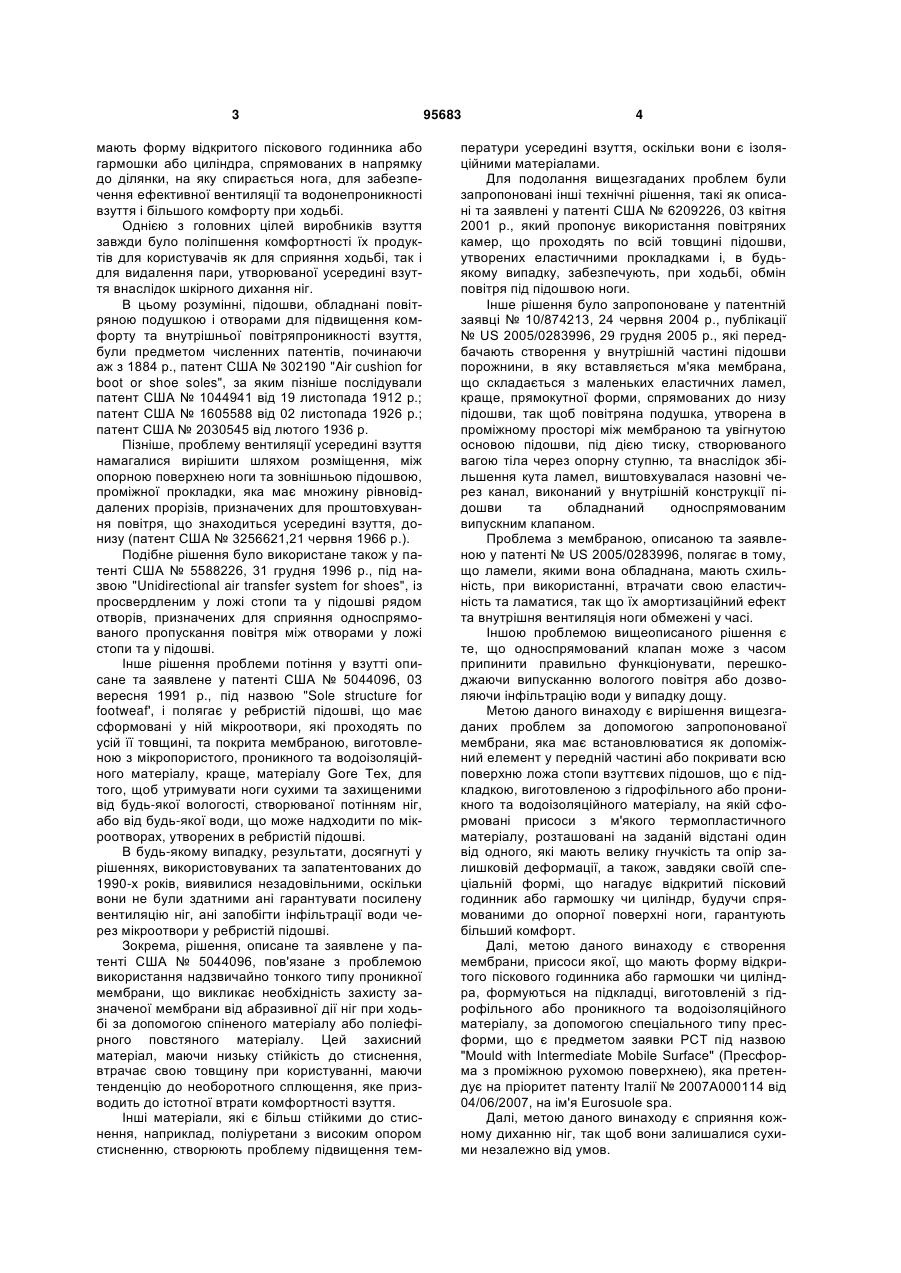

1. Мембрана з присосами, що має встановлюватися як допоміжний елемент у передній частині або покривати всю поверхню ложа стопи взуттєвих підошов для забезпечення ефективної вентиляції та водонепроникності для ніг, а також поліпшеного комфорту при ходьбі, яка відрізняється тим, що має підкладку, виготовлену з гідрофільного матеріалу або іншого проникного та водоізоляційного матеріалу, безпосередньо на якій сформований ряд присосів, що мають форму відкритого піскового годинника або гармошки чи циліндра, спрямованих до опорної поверхні ноги, для забезпечення більшого та більш довготривалого комфорту, у той же час сприяючи шкірному диханню ніг. 2. Мембрана з присосами за п. 1, яка відрізняється тим, що присоси, які, краще, мають форму відкритого піскового годинника або гармошки чи циліндра, спрямовані до опорної поверхні ноги для посилення ефекту амортизації поштовхів при ходьбі. C2 2 (19) 1 3 мають форму відкритого піскового годинника або гармошки або циліндра, спрямованих в напрямку до ділянки, на яку спирається нога, для забезпечення ефективної вентиляції та водонепроникності взуття і більшого комфорту при ходьбі. Однією з головних цілей виробників взуття завжди було поліпшення комфортності їх продуктів для користувачів як для сприяння ходьбі, так і для видалення пари, утворюваної усередині взуття внаслідок шкірного дихання ніг. В цьому розумінні, підошви, обладнані повітряною подушкою і отворами для підвищення комфорту та внутрішньої повітряпроникності взуття, були предметом численних патентів, починаючи аж з 1884 p., патент США № 302190 "Air cushion for boot or shoe soles", за яким пізніше послідували патент США № 1044941 від 19 листопада 1912 p.; патент США № 1605588 від 02 листопада 1926 p.; патент США № 2030545 від лютого 1936 р. Пізніше, проблему вентиляції усередині взуття намагалися вирішити шляхом розміщення, між опорною поверхнею ноги та зовнішньою підошвою, проміжної прокладки, яка має множину рівновіддалених прорізів, призначених для проштовхування повітря, що знаходиться усередині взуття, донизу (патент США № 3256621,21 червня 1966 р.). Подібне рішення було використане також у патенті США № 5588226, 31 грудня 1996 p., під назвою "Unidirectional air transfer system for shoes", із просвердленим у ложі стопи та у підошві рядом отворів, призначених для сприяння односпрямованого пропускання повітря між отворами у ложі стопи та у підошві. Інше рішення проблеми потіння у взутті описане та заявлене у патенті США № 5044096, 03 вересня 1991 p., під назвою "Sole structure for footweaf', і полягає у ребристій підошві, що має сформовані у ній мікроотвори, які проходять по усій її товщині, та покрита мембраною, виготовленою з мікропористого, проникного та водоізоляційного матеріалу, краще, матеріалу Gore Tex, для того, щоб утримувати ноги сухими та захищеними від будь-якої вологості, створюваної потінням ніг, або від будь-якої води, що може надходити по мікроотворах, утворених в ребристій підошві. В будь-якому випадку, результати, досягнуті у рішеннях, використовуваних та запатентованих до 1990-х років, виявилися незадовільними, оскільки вони не були здатними ані гарантувати посилену вентиляцію ніг, ані запобігти інфільтрації води через мікроотвори у ребристій підошві. Зокрема, рішення, описане та заявлене у патенті США № 5044096, пов'язане з проблемою використання надзвичайно тонкого типу проникної мембрани, що викликає необхідність захисту зазначеної мембрани від абразивної дії ніг при ходьбі за допомогою спіненого матеріалу або поліефірного повстяного матеріалу. Цей захисний матеріал, маючи низьку стійкість до стиснення, втрачає свою товщину при користуванні, маючи тенденцію до необоротного сплющення, яке призводить до істотної втрати комфортності взуття. Інші матеріали, які є більш стійкими до стиснення, наприклад, поліуретани з високим опором стисненню, створюють проблему підвищення тем 95683 4 ператури усередині взуття, оскільки вони є ізоляційними матеріалами. Для подолання вищезгаданих проблем були запропоновані інші технічні рішення, такі як описані та заявлені у патенті США № 6209226, 03 квітня 2001 p., який пропонує використання повітряних камер, що проходять по всій товщині підошви, утворених еластичними прокладками і, в будьякому випадку, забезпечують, при ходьбі, обмін повітря під підошвою ноги. Інше рішення було запропоноване у патентній заявці № 10/874213, 24 червня 2004 p., публікації № US 2005/0283996, 29 грудня 2005 p., які передбачають створення у внутрішній частині підошви порожнини, в яку вставляється м'яка мембрана, що складається з маленьких еластичних ламел, краще, прямокутної форми, спрямованих до низу підошви, так щоб повітряна подушка, утворена в проміжному просторі між мембраною та увігнутою основою підошви, під дією тиску, створюваного вагою тіла через опорну ступню, та внаслідок збільшення кута ламел, виштовхувалася назовні через канал, виконаний у внутрішній конструкції підошви та обладнаний односпрямованим випускним клапаном. Проблема з мембраною, описаною та заявленою у патенті № US 2005/0283996, полягає в тому, що ламели, якими вона обладнана, мають схильність, при використанні, втрачати свою еластичність та ламатися, так що їх амортизаційний ефект та внутрішня вентиляція ноги обмежені у часі. Іншою проблемою вищеописаного рішення є те, що односпрямований клапан може з часом припинити правильно функціонувати, перешкоджаючи випусканню вологого повітря або дозволяючи інфільтрацію води у випадку дощу. Метою даного винаходу є вирішення вищезгаданих проблем за допомогою запропонованої мембрани, яка має встановлюватися як допоміжний елемент у передній частині або покривати всю поверхню ложа стопи взуттєвих підошов, що є підкладкою, виготовленою з гідрофільного або проникного та водоізоляційного матеріалу, на якій сформовані присоси з м'якого термопластичного матеріалу, розташовані на заданій відстані один від одного, які мають велику гнучкість та опір залишковій деформації, а також, завдяки своїй спеціальній формі, що нагадує відкритий пісковий годинник або гармошку чи циліндр, будучи спрямованими до опорної поверхні ноги, гарантують більший комфорт. Далі, метою даного винаходу є створення мембрани, присоси якої, що мають форму відкритого піскового годинника або гармошки чи циліндра, формуються на підкладці, виготовленій з гідрофільного або проникного та водоізоляційного матеріалу, за допомогою спеціального типу пресформи, що є предметом заявки РСТ під назвою "Mould with Intermediate Mobile Surface" (Пресформа з проміжною рухомою поверхнею), яка претендує на пріоритет патенту Італії № 2007А000114 від 04/06/2007, на ім'я Eurosuole spa. Далі, метою даного винаходу є сприяння кожному диханню ніг, так щоб вони залишалися сухими незалежно від умов. 5 Далі, метою даного винаходу є створення мікроклімату усередині взуття, навіть в умовах надзвичайної жари, що є особливо корисним для спортивного взуття, особливо для осіб, що займаються тенісом на цементному покритті, для спортивної ходьби або марафонів і т.п. Ці та інші цілі досягаються відповідно до винаходу, що є предметом даної заявки, яка стосується мембрани, що має встановлюватися як допоміжний елемент у порожнині в передній частині або покриваючи всю поверхню взуттєвих підошов, що складається з підкладки, виготовленої з гідрофільного або проникного та водоізоляційного матеріалу, на якій сформовані присоси з м'якого термопластичного матеріалу на заданій відстані один від одного, що характеризуються великою гнучкістю та опором до залишкової деформації, а також, завдяки своїй спеціальній формі, яка нагадує відкритий пісковий годинник або гармошку чи циліндр, спрямовані до опорної поверхні ноги, гарантує більший та більш довготривалий комфорт, в той же час сприяючи шкірному диханню ніг. Інші ознаки та переваги винаходу будуть краще зрозумілі з опису кращого, але не виключного, варіанта втілення даної заявки, описаного за допомогою ілюстративного, але необмежувального, прикладу на супровідних кресленнях, на яких: Фіг. 1 зображує поперечний переріз туфлі, на якому цифрами позначені верх (1) зі стелькою (2), яка покриває мембрану (3), що складається з виготовленої з гідрофільного або проникного та водоізоляційного матеріалу підкладки (4), безпосередньо на якій сформовані з м'якого термопластичного матеріалу присоси, що мають форму відкритого піскового годинника (8) або гармошки чи циліндра, спрямовані до опорної поверхні ноги користувача, з порожниною (5), у якій розташована мембрана (3), виробленою власне у самій підошві (6), на якій розміщена множина мікроотворів (7), призначених для виштовхування стисненого повітря. Фіг. 2 зображує вид збоку мембрани (3), призначеної для розміщення у порожнині (5) підошви (6), на якому показані чашкові присоси, що мають форму відкритого піскового годинника (8), спрямовані до опорної поверхні ноги та сформовані на заданій відстані один від одного на підкладці, виготовленій з гідрофільного або проникного матеріалу (4), спрямованій до дна порожнини (5), для виконання подвійної функції забезпечення викидання в напрямку назовні будь-якої водяної пари, утворюваної усередині порожнини (5), та гарантування непроникності внутрішньої частини взуття для будь-якої інфільтрації води через випускні мікроотвори (7), утворені на підошві (6). Фіг. 3 є зображенням руху чашкових присосів, що мають форму відкритого піскового годинника (8) або гармошки чи циліндра, при ходьбі та у фазі покою. Фіг. 4 зображує вид збоку у поперечному перерізі, який демонструє функціональність винаходу. Фіг. 5 зображує варіант виконання мембрани (3), коли вона покриває всю поверхню підошви (6). 95683 6 Винахід, що є предметом даної заявки, стосується мембрани (3), призначеної для встановлення як допоміжний елемент взуття у спеціальній порожнині (5), виробленій у верхній частині підошви (6), що має мікроотвори (7), яка складається з підкладки, виготовленої з гідрофільного або іншого проникного та водоізоляційного матеріалу (4), безпосередньо на якій з надзвичайно еластичного термопластичного полімеру сформовані присоси, що мають форму відкритого піскового годинника (8) або гармошки чи циліндра, спрямовані до опорної поверхні ноги, для гарантування більшого та більш довготривалого комфорту, у той же час сприяючи шкірному диханню ніг. Спеціальна форма присосів (8), що нагадує пісковий годинник або гармошку чи циліндр, разом з їх високою еластичністю, забезпечує легкий масаж ніг, з якими вони перебувають в безпосередньому контакті, при їх відхиленні під тиском при ходьбі та раптовому поверненні у своє вихідне положення одразу після підняття ноги. Альтернативна форма даного винаходу зображена на Фіг. 5, де мембрана (3) з її присосами у формі відкритого піскового годинника або гармошки чи циліндра (8) покриває всю поверхню підошви (6). Мембрана (3) відрізняється тим, що є комбінацією підкладки, виготовленої з гідрофільного або проникного та водоізоляційного матеріалу (4), і сформованих безпосередньо на ній присосів, які мають форму відкритого піскового годинника (8) або відкритої гармошки чи циліндра, з надзвичайно м'якого термопластичного матеріалу, що робить їх гнучкими та зносостійкими протягом тривалих періодів часу та досить м'якими для амортизації поштовхів ніг при ходьбі. Іншою ознакою присосів, що мають форму відкритого піскового годинника (8) або відкритих гармошки чи циліндра, є те, що вони безпосередньо сформовані на підкладці, виготовленій з гідрофільного або проникного матеріалу (4) на заданій відстані один від одного, так щоб частина поверхні підкладки (4) залишалася вільною для забезпечення можливості шкірного дихання. Функціональність вищезгаданих чашкових присосів, що мають форму відкритого піскового годинника (8) або відкритих гармошки чи циліндра, продемонстрована на Фіг. 3, де зображені присос у формі піскового годинника в положенні спокою (8), присос у формі піскового годинника, коли нога притискує його донизу, отже, при максимальному вертикальному тиску (8/а), похилий тиск на присос на початку фази спокою ноги (8/b), присос при максимальному горизонтальному тиску ноги у фазі ходьби (8/с). Очевидно, що функціональність присосів (8), (8а), (8b) та (8с), показана на Фіг. 3, залишатиметься незмінною, якщо вони матимуть форму, що нагадує відкриту гармошку або циліндр. Вищеописані рухи (8), (8а), (8b) та (8с) присосів мембрани (3), що мають форму відкритого піскового годинника або відкритих гармошки чи циліндра, на додаток до гарантування повної амортизації поштовхів ніг об ґрунт, а також завдяки їх положенню, спрямованому до них, створює 7 низхідний тиск повітря, що знаходиться у порожнині (5), примушуючи його виходити через односпрямовані мікроотвори (7), просвердлені у підошві (6), чому сприяє і підкладка, виготовлена з гідрофільного або проникного (4) матеріалу мембрани (3), яка, будучи також водоізоляційною, служить для запобігання утворенню вологості усередині взуття, перешкоджаючи інфільтрації води ззовні через вищезгадані мікроотвори (7). Шкірному диханню, крім цього, сприяє те, що присоси, які мають спеціальну форму відкритого піскового годинника (8) або гармошки чи циліндра, сформовані на підкладці, виготовленій з гідрофільного або проникного матеріалу (4), на заданій відстані один від одного, щоб залишити більшу 95683 8 частину поверхні вільною для поліпшення шкірного дихання ніг. Зрештою, важливо зазначити, що реалізація винаходу, описана вище, зажадала спеціальних досліджень пресформи, на яку подана заявка РСТ під назвою "Mould with Intermediate Mobile Surface" (Пресформа з проміжною рухомою поверхнею), що претендує на пріоритет патенту Італії № 2007А000114 від 04/06/2007, на ім'я Eurosuole spa. Матеріали та розміри вищеописаного винаходу, проілюстровані на супровідних кресленнях та заявлені у формулі нижче, можуть змінюватися в залежності від вимог. Крім того, усі деталі можуть бути замінені на інші, технічно еквівалентні, без вихода через це за межі обсягу захисту даного патенту на винахід. 9 Комп’ютерна верстка А. Крижанівський 95683 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
