Тримач піддона, що утримує його з можливістю зміщення у склоформувальній машині

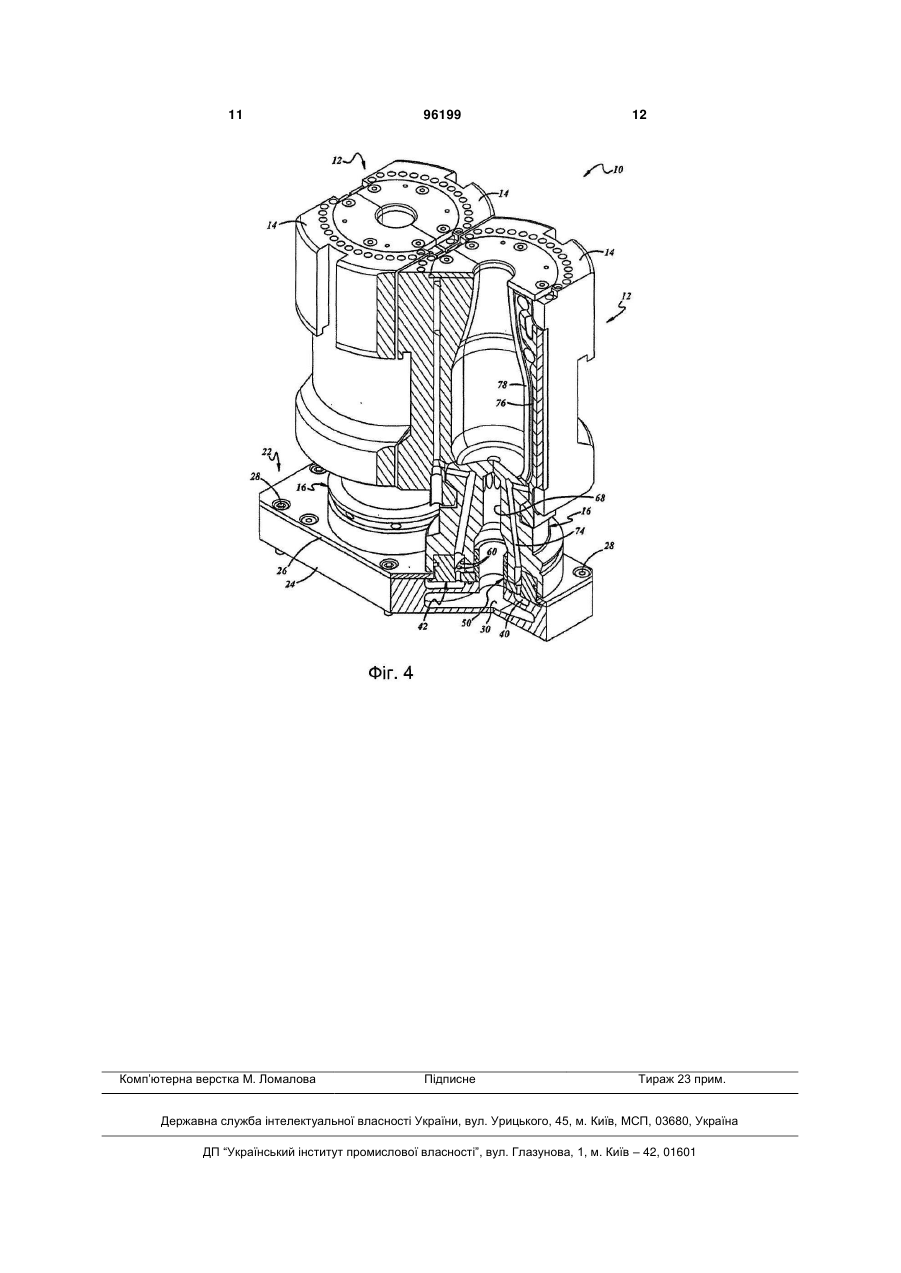

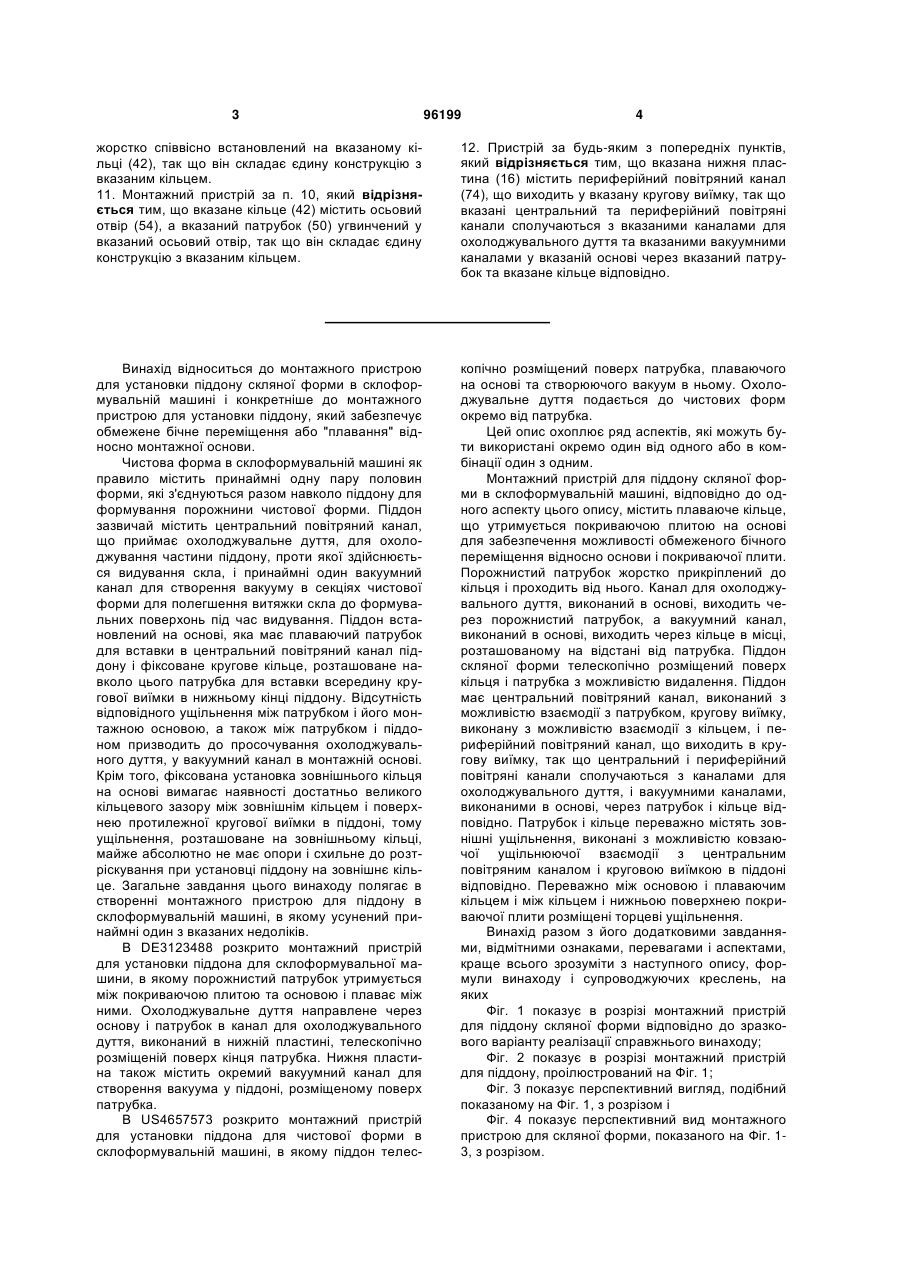

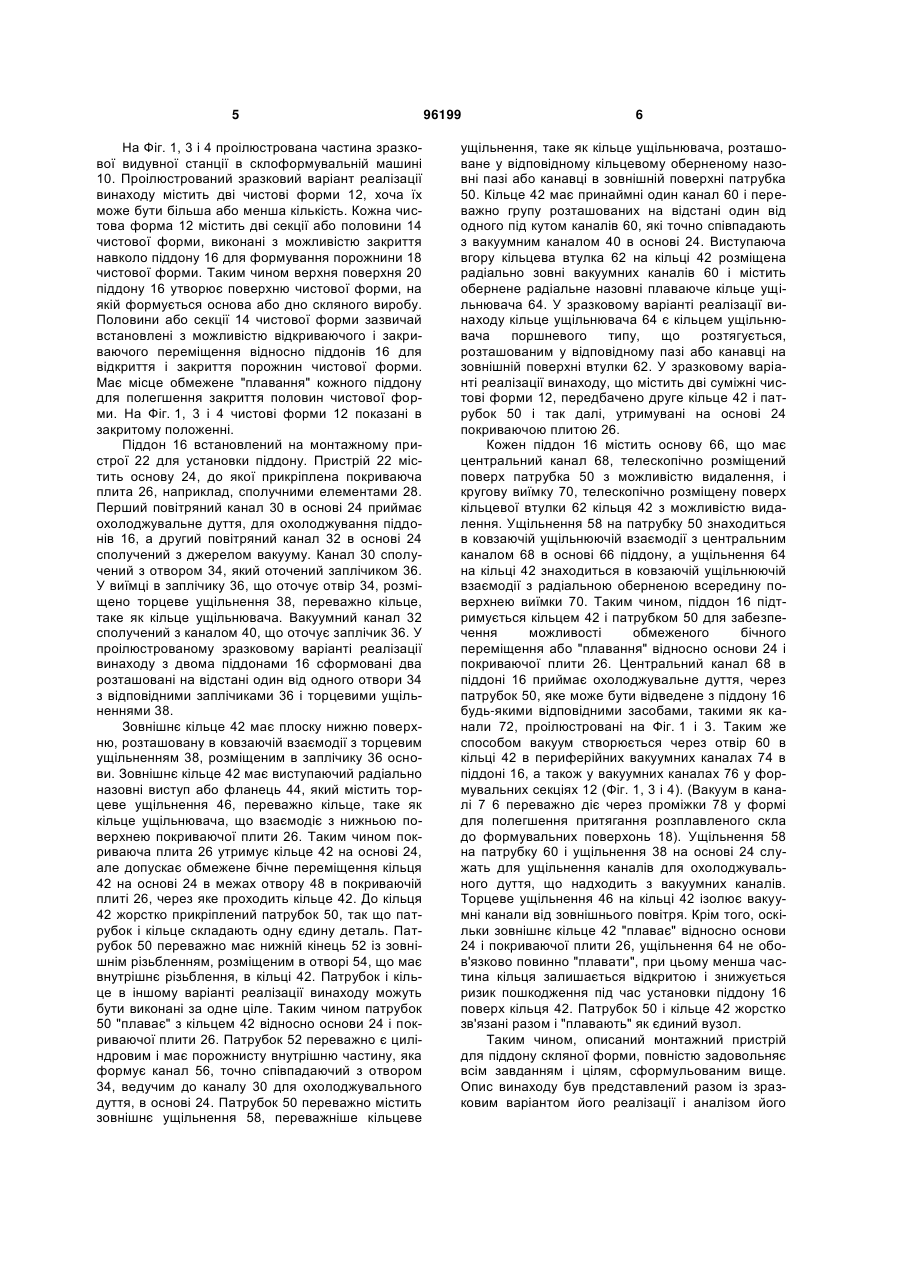

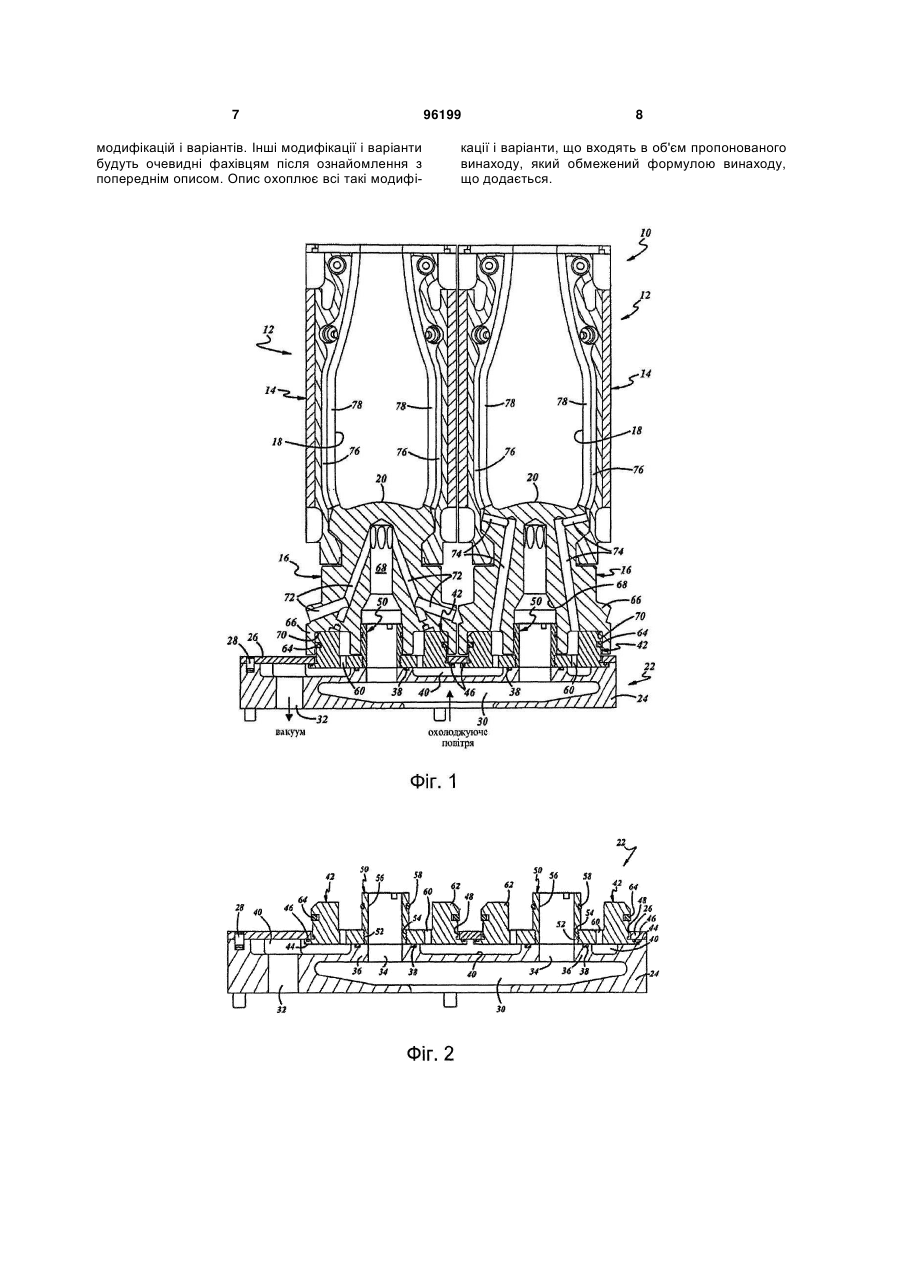

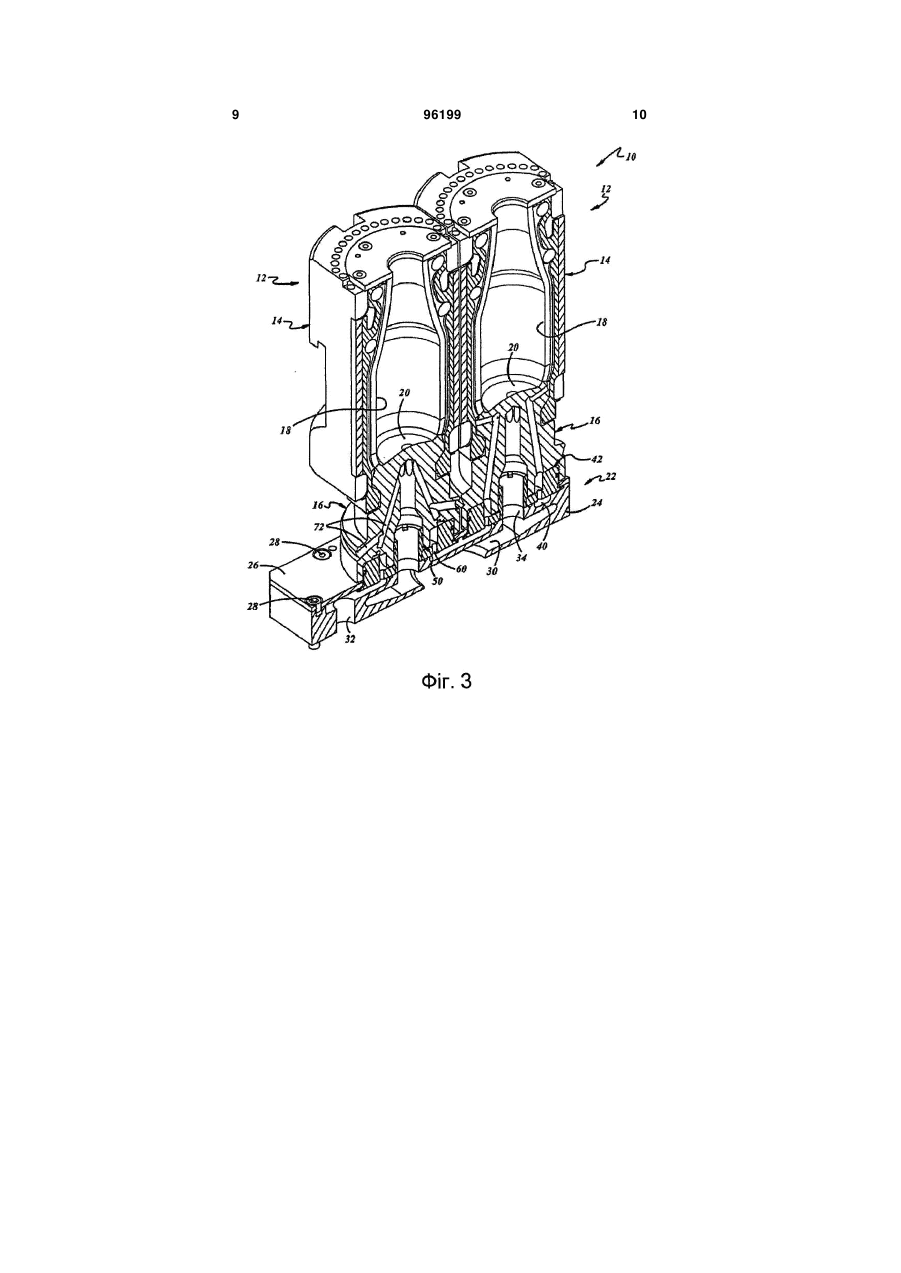

1. Монтажний пристрій для установки піддона скляної форми в склоформувальній машині, що містить: - основу (24) і покриваючу плиту (26), розташовану на вказаній основі; - порожнистий патрубок (50); - канал (34) для охолоджувального дуття, у вказаній основі, що виходить через вказаний порожнистий патрубок; - вакуумний канал (40) і - піддон (16) скляної форми, який телескопічно розміщений поверх вказаного кільця і вказаного патрубка з можливістю видалення і має центральний повітряний канал (68), розміщений поверх вказаного патрубка, який відрізняється тим, що містить плаваюче кільце (42), що утримується вказаною покриваючою плитою на вказаній основі для забезпечення можливості обмеженого бічного переміщення відносно вказаної основи і вказаної покриваючої плити; - вказаний порожнистий патрубок (50) жорстко прикріплений до вказаного кільця і виходить з вказаного кільця; - вакуумний канал (40) розміщений у вказаній основі, що виходить через вказане кільце у місці, розташованому на відстані від вказаного патрубка; - вказаний піддон (16) розміщений поверх вказаного кільця і вказаного патрубка, і - вказаний піддон (16) містить кругову виїмку (70), розміщену поверх вказаного кільця, і периферій 2 (19) 1 3 96199 4 жорстко співвісно встановлений на вказаному кільці (42), так що він складає єдину конструкцію з вказаним кільцем. 11. Монтажний пристрій за п. 10, який відрізняється тим, що вказане кільце (42) містить осьовий отвір (54), а вказаний патрубок (50) угвинчений у вказаний осьовий отвір, так що він складає єдину конструкцію з вказаним кільцем. 12. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що вказана нижня пластина (16) містить периферійний повітряний канал (74), що виходить у вказану кругову виїмку, так що вказані центральний та периферійний повітряні канали сполучаються з вказаними каналами для охолоджувального дуття та вказаними вакуумними каналами у вказаній основі через вказаний патрубок та вказане кільце відповідно. Винахід відноситься до монтажного пристрою для установки піддону скляної форми в склоформувальній машині і конкретніше до монтажного пристрою для установки піддону, який забезпечує обмежене бічне переміщення або "плавання" відносно монтажної основи. Чистова форма в склоформувальній машині як правило містить принаймні одну пару половин форми, які з'єднуються разом навколо піддону для формування порожнини чистової форми. Піддон зазвичай містить центральний повітряний канал, що приймає охолоджувальне дуття, для охолоджування частини піддону, проти якої здійснюється видування скла, і принаймні один вакуумний канал для створення вакууму в секціях чистової форми для полегшення витяжки скла до формувальних поверхонь під час видування. Піддон встановлений на основі, яка має плаваючий патрубок для вставки в центральний повітряний канал піддону і фіксоване кругове кільце, розташоване навколо цього патрубка для вставки всередину кругової виїмки в нижньому кінці піддону. Відсутність відповідного ущільнення між патрубком і його монтажною основою, а також між патрубком і піддоном призводить до просочування охолоджувального дуття, у вакуумний канал в монтажній основі. Крім того, фіксована установка зовнішнього кільця на основі вимагає наявності достатньо великого кільцевого зазору між зовнішнім кільцем і поверхнею протилежної кругової виїмки в піддоні, тому ущільнення, розташоване на зовнішньому кільці, майже абсолютно не має опори і схильне до розтріскування при установці піддону на зовнішнє кільце. Загальне завдання цього винаходу полягає в створенні монтажного пристрою для піддону в склоформувальній машині, в якому усунений принаймні один з вказаних недоліків. В DE3123488 розкрито монтажний пристрій для установки піддона для склоформувальної машини, в якому порожнистий патрубок утримується між покриваючою плитою та основою і плаває між ними. Охолоджувальне дуття направлене через основу і патрубок в канал для охолоджувального дуття, виконаний в нижній пластині, телескопічно розміщеній поверх кінця патрубка. Нижня пластина також містить окремий вакуумний канал для створення вакуума у піддоні, розміщеному поверх патрубка. В US4657573 розкрито монтажний пристрій для установки піддона для чистової форми в склоформувальній машині, в якому піддон телес копічно розміщений поверх патрубка, плаваючого на основі та створюючого вакуум в ньому. Охолоджувальне дуття подається до чистових форм окремо від патрубка. Цей опис охоплює ряд аспектів, які можуть бути використані окремо один від одного або в комбінації один з одним. Монтажний пристрій для піддону скляної форми в склоформувальній машині, відповідно до одного аспекту цього опису, містить плаваюче кільце, що утримується покриваючою плитою на основі для забезпечення можливості обмеженого бічного переміщення відносно основи і покриваючої плити. Порожнистий патрубок жорстко прикріплений до кільця і проходить від нього. Канал для охолоджувального дуття, виконаний в основі, виходить через порожнистий патрубок, а вакуумний канал, виконаний в основі, виходить через кільце в місці, розташованому на відстані від патрубка. Піддон скляної форми телескопічно розміщений поверх кільця і патрубка з можливістю видалення. Піддон має центральний повітряний канал, виконаний з можливістю взаємодії з патрубком, кругову виїмку, виконану з можливістю взаємодії з кільцем, і периферійний повітряний канал, що виходить в кругову виїмку, так що центральний і периферійний повітряні канали сполучаються з каналами для охолоджувального дуття, і вакуумними каналами, виконаними в основі, через патрубок і кільце відповідно. Патрубок і кільце переважно містять зовнішні ущільнення, виконані з можливістю ковзаючої ущільнюючої взаємодії з центральним повітряним каналом і круговою виїмкою в піддоні відповідно. Переважно між основою і плаваючим кільцем і між кільцем і нижньою поверхнею покриваючої плити розміщені торцеві ущільнення. Винахід разом з його додатковими завданнями, відмітними ознаками, перевагами і аспектами, краще всього зрозуміти з наступного опису, формули винаходу і супроводжуючих креслень, на яких Фіг. 1 показує в розрізі монтажний пристрій для піддону скляної форми відповідно до зразкового варіанту реалізації справжнього винаходу; Фіг. 2 показує в розрізі монтажний пристрій для піддону, проілюстрований на Фіг. 1; Фіг. 3 показує перспективний вигляд, подібний показаному на Фіг. 1, з розрізом і Фіг. 4 показує перспективний вид монтажного пристрою для скляної форми, показаного на Фіг. 13, з розрізом. 5 На Фіг. 1, 3 і 4 проілюстрована частина зразкової видувної станції в склоформувальній машині 10. Проілюстрований зразковий варіант реалізації винаходу містить дві чистові форми 12, хоча їх може бути більша або менша кількість. Кожна чистова форма 12 містить дві секції або половини 14 чистової форми, виконані з можливістю закриття навколо піддону 16 для формування порожнини 18 чистової форми. Таким чином верхня поверхня 20 піддону 16 утворює поверхню чистової форми, на якій формується основа або дно скляного виробу. Половини або секції 14 чистової форми зазвичай встановлені з можливістю відкриваючого і закриваючого переміщення відносно піддонів 16 для відкриття і закриття порожнин чистової форми. Має місце обмежене "плавання" кожного піддону для полегшення закриття половин чистової форми. На Фіг. 1, 3 і 4 чистові форми 12 показані в закритому положенні. Піддон 16 встановлений на монтажному пристрої 22 для установки піддону. Пристрій 22 містить основу 24, до якої прикріплена покриваюча плита 26, наприклад, сполучними елементами 28. Перший повітряний канал 30 в основі 24 приймає охолоджувальне дуття, для охолоджування піддонів 16, а другий повітряний канал 32 в основі 24 сполучений з джерелом вакууму. Канал 30 сполучений з отвором 34, який оточений заплічиком 36. У виїмці в заплічику 36, що оточує отвір 34, розміщено торцеве ущільнення 38, переважно кільце, таке як кільце ущільнювача. Вакуумний канал 32 сполучений з каналом 40, що оточує заплічик 36. У проілюстрованому зразковому варіанті реалізації винаходу з двома піддонами 16 сформовані два розташовані на відстані один від одного отвори 34 з відповідними заплічиками 36 і торцевими ущільненнями 38. Зовнішнє кільце 42 має плоску нижню поверхню, розташовану в ковзаючій взаємодії з торцевим ущільненням 38, розміщеним в заплічику 36 основи. Зовнішнє кільце 42 має виступаючий радіально назовні виступ або фланець 44, який містить торцеве ущільнення 46, переважно кільце, таке як кільце ущільнювача, що взаємодіє з нижньою поверхнею покриваючої плити 26. Таким чином покриваюча плита 26 утримує кільце 42 на основі 24, але допускає обмежене бічне переміщення кільця 42 на основі 24 в межах отвору 48 в покриваючій плиті 26, через яке проходить кільце 42. До кільця 42 жорстко прикріплений патрубок 50, так що патрубок і кільце складають одну єдину деталь. Патрубок 50 переважно має нижній кінець 52 із зовнішнім різьбленням, розміщеним в отворі 54, що має внутрішнє різьблення, в кільці 42. Патрубок і кільце в іншому варіанті реалізації винаходу можуть бути виконані за одне ціле. Таким чином патрубок 50 "плаває" з кільцем 42 відносно основи 24 і покриваючої плити 26. Патрубок 52 переважно є циліндровим і має порожнисту внутрішню частину, яка формує канал 56, точно співпадаючий з отвором 34, ведучим до каналу 30 для охолоджувального дуття, в основі 24. Патрубок 50 переважно містить зовнішнє ущільнення 58, переважніше кільцеве 96199 6 ущільнення, таке як кільце ущільнювача, розташоване у відповідному кільцевому оберненому назовні пазі або канавці в зовнішній поверхні патрубка 50. Кільце 42 має принаймні один канал 60 і переважно групу розташованих на відстані один від одного під кутом каналів 60, які точно співпадають з вакуумним каналом 40 в основі 24. Виступаюча вгору кільцева втулка 62 на кільці 42 розміщена радіально зовні вакуумних каналів 60 і містить обернене радіальне назовні плаваюче кільце ущільнювача 64. У зразковому варіанті реалізації винаходу кільце ущільнювача 64 є кільцем ущільнювача поршневого типу, що розтягується, розташованим у відповідному пазі або канавці на зовнішній поверхні втулки 62. У зразковому варіанті реалізації винаходу, що містить дві суміжні чистові форми 12, передбачено друге кільце 42 і патрубок 50 і так далі, утримувані на основі 24 покриваючою плитою 26. Кожен піддон 16 містить основу 66, що має центральний канал 68, телескопічно розміщений поверх патрубка 50 з можливістю видалення, і кругову виїмку 70, телескопічно розміщену поверх кільцевої втулки 62 кільця 42 з можливістю видалення. Ущільнення 58 на патрубку 50 знаходиться в ковзаючій ущільнюючій взаємодії з центральним каналом 68 в основі 66 піддону, а ущільнення 64 на кільці 42 знаходиться в ковзаючій ущільнюючій взаємодії з радіальною оберненою всередину поверхнею виїмки 70. Таким чином, піддон 16 підтримується кільцем 42 і патрубком 50 для забезпечення можливості обмеженого бічного переміщення або "плавання" відносно основи 24 і покриваючої плити 26. Центральний канал 68 в піддоні 16 приймає охолоджувальне дуття, через патрубок 50, яке може бути відведене з піддону 16 будь-якими відповідними засобами, такими як канали 72, проілюстровані на Фіг. 1 і 3. Таким же способом вакуум створюється через отвір 60 в кільці 42 в периферійних вакуумних каналах 74 в піддоні 16, а також у вакуумних каналах 76 у формувальних секціях 12 (Фіг. 1, 3 і 4). (Вакуум в каналі 7 6 переважно діє через проміжки 78 у формі для полегшення притягання розплавленого скла до формувальних поверхонь 18). Ущільнення 58 на патрубку 60 і ущільнення 38 на основі 24 служать для ущільнення каналів для охолоджувального дуття, що надходить з вакуумних каналів. Торцеве ущільнення 46 на кільці 42 ізолює вакуумні канали від зовнішнього повітря. Крім того, оскільки зовнішнє кільце 42 "плаває" відносно основи 24 і покриваючої плити 26, ущільнення 64 не обов'язково повинно "плавати", при цьому менша частина кільця залишається відкритою і знижується ризик пошкодження під час установки піддону 16 поверх кільця 42. Патрубок 50 і кільце 42 жорстко зв'язані разом і "плавають" як єдиний вузол. Таким чином, описаний монтажний пристрій для піддону скляної форми, повністю задовольняє всім завданням і цілям, сформульованим вище. Опис винаходу був представлений разом із зразковим варіантом його реалізації і аналізом його 7 модифікацій і варіантів. Інші модифікації і варіанти будуть очевидні фахівцям після ознайомлення з попереднім описом. Опис охоплює всі такі модифі 96199 8 кації і варіанти, що входять в об'єм пропонованого винаходу, який обмежений формулою винаходу, що додається. 9 96199 10 11 Комп’ютерна верстка М. Ломалова 96199 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
