Магнетардер

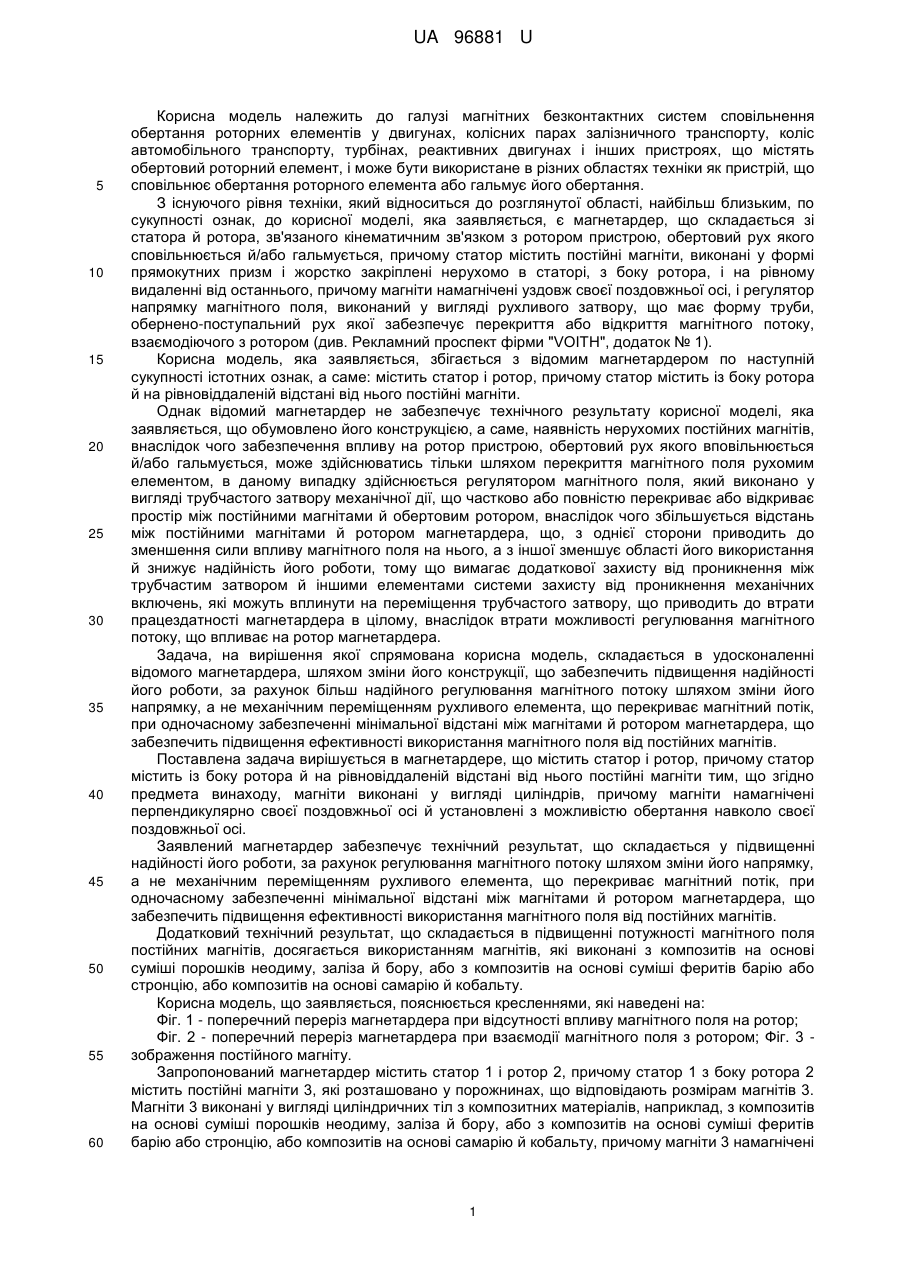

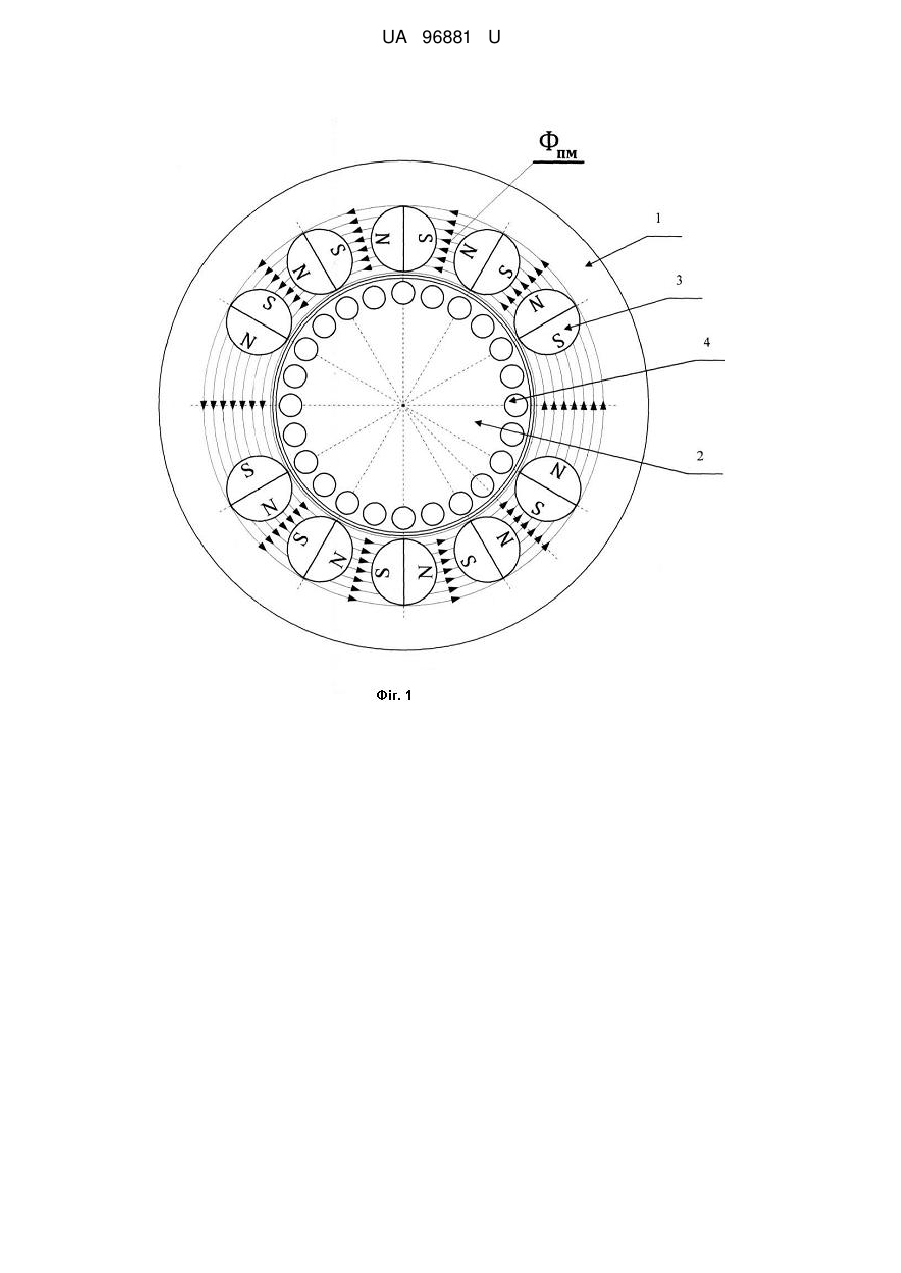

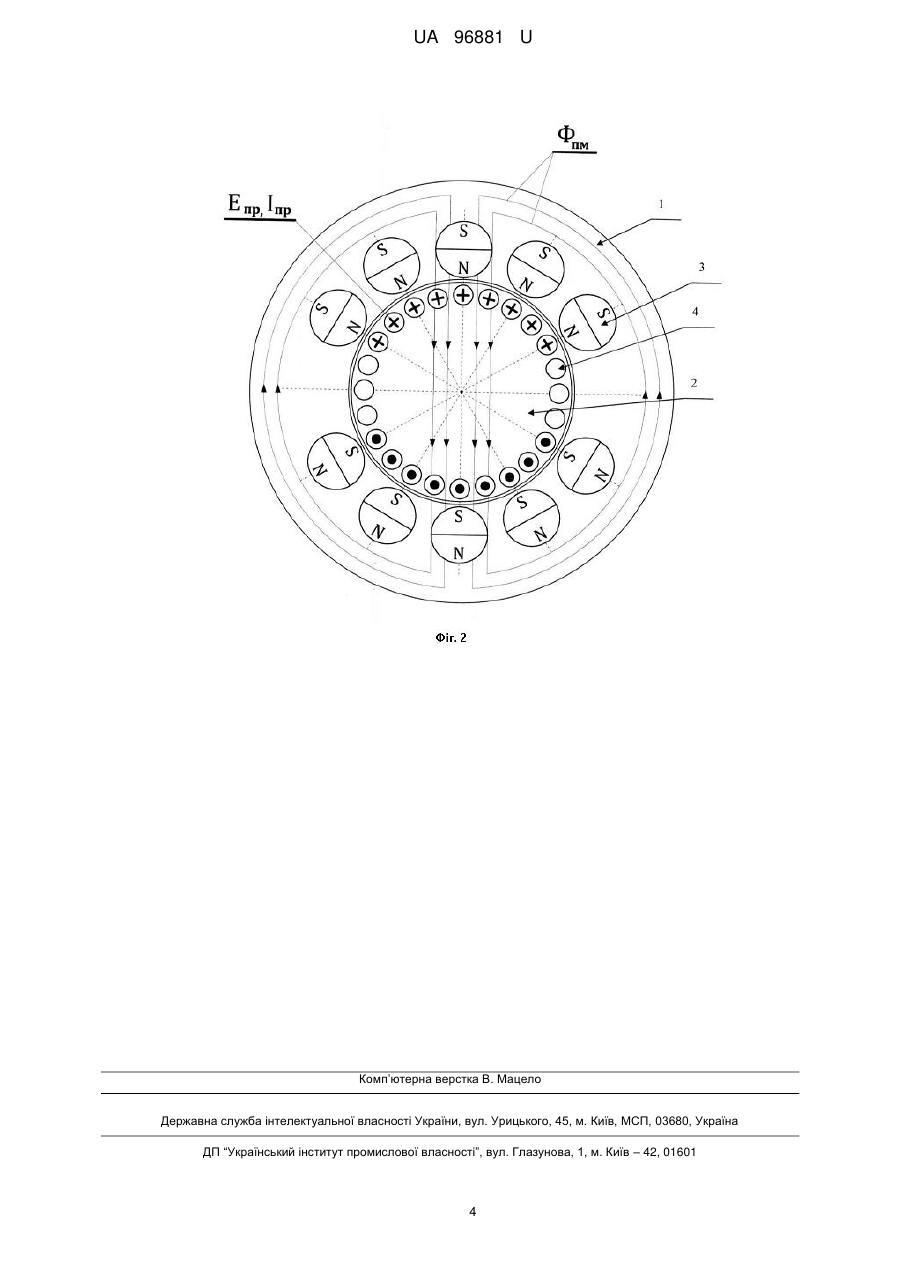

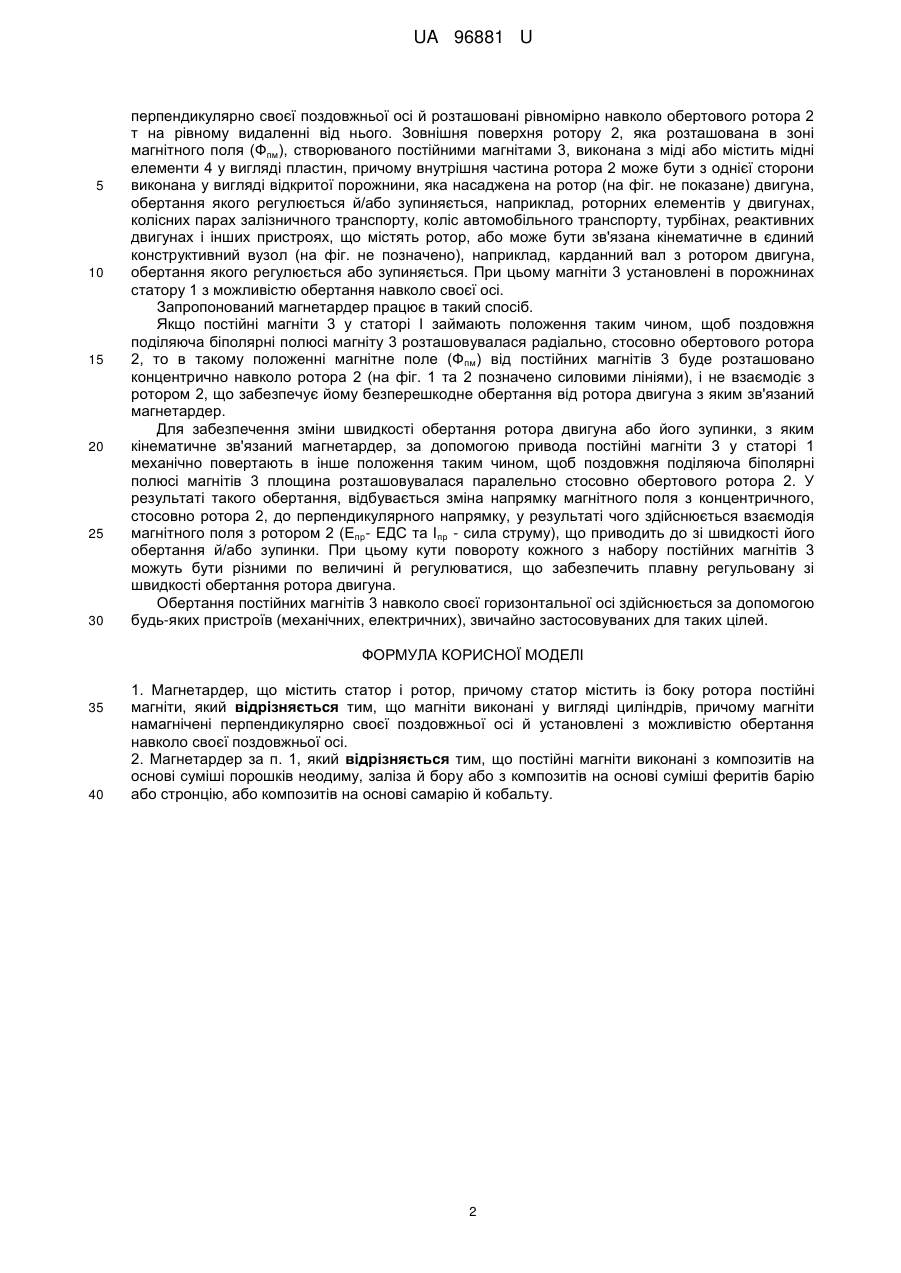

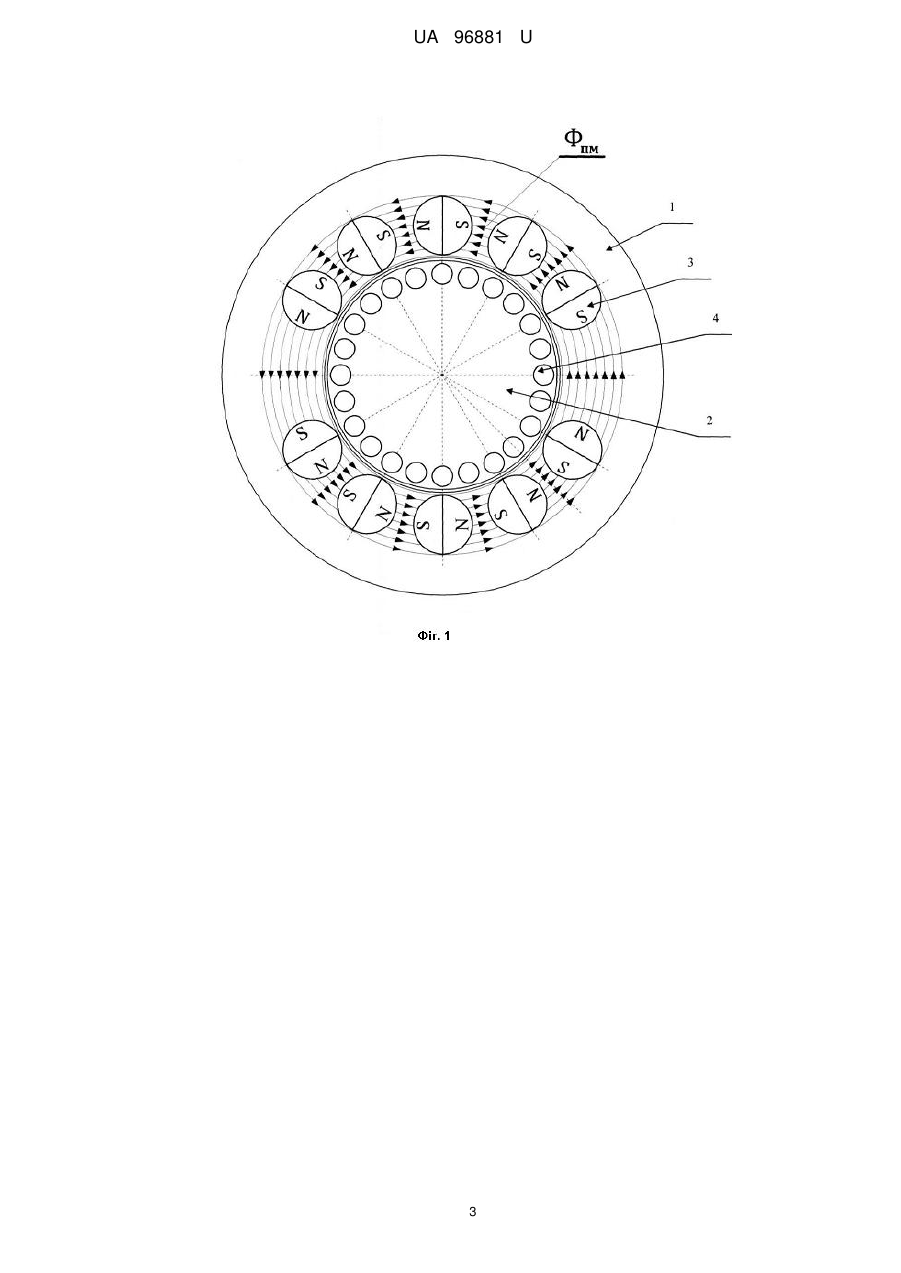

Реферат: Магнетардер містить статор і ротор, причому статор містить із боку ротора постійні магніти, що виконані у вигляді циліндрів. При цьому магніти намагнічені перпендикулярно своєї поздовжньої осі й установлені з можливістю обертання навколо своєї поздовжньої осі. UA 96881 U (12) UA 96881 U UA 96881 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі магнітних безконтактних систем сповільнення обертання роторних елементів у двигунах, колісних парах залізничного транспорту, коліс автомобільного транспорту, турбінах, реактивних двигунах і інших пристроях, що містять обертовий роторний елемент, і може бути використане в різних областях техніки як пристрій, що сповільнює обертання роторного елемента або гальмує його обертання. З існуючого рівня техніки, який відноситься до розглянутої області, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є магнетардер, що складається зі статора й ротора, зв'язаного кінематичним зв'язком з ротором пристрою, обертовий рух якого сповільнюється й/або гальмується, причому статор містить постійні магніти, виконані у формі прямокутних призм і жорстко закріплені нерухомо в статорі, з боку ротора, і на рівному видаленні від останнього, причому магніти намагнічені уздовж своєї поздовжньої осі, і регулятор напрямку магнітного поля, виконаний у вигляді рухливого затвору, що має форму труби, обернено-поступальний рух якої забезпечує перекриття або відкриття магнітного потоку, взаємодіючого з ротором (див. Рекламний проспект фірми "VOITH", додаток № 1). Корисна модель, яка заявляється, збігається з відомим магнетардером по наступній сукупності істотних ознак, а саме: містить статор і ротор, причому статор містить із боку ротора й на рівновіддаленій відстані від нього постійні магніти. Однак відомий магнетардер не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме, наявність нерухомих постійних магнітів, внаслідок чого забезпечення впливу на ротор пристрою, обертовий рух якого вповільнюється й/або гальмується, може здійснюватись тільки шляхом перекриття магнітного поля рухомим елементом, в даному випадку здійснюється регулятором магнітного поля, який виконано у вигляді трубчастого затвору механічної дії, що частково або повністю перекриває або відкриває простір між постійними магнітами й обертовим ротором, внаслідок чого збільшується відстань між постійними магнітами й ротором магнетардера, що, з однієї сторони приводить до зменшення сили впливу магнітного поля на нього, а з іншої зменшує області його використання й знижує надійність його роботи, тому що вимагає додаткової захисту від проникнення між трубчастим затвором й іншими елементами системи захисту від проникнення механічних включень, які можуть вплинути на переміщення трубчастого затвору, що приводить до втрати працездатності магнетардера в цілому, внаслідок втрати можливості регулювання магнітного потоку, що впливає на ротор магнетардера. Задача, на вирішення якої спрямована корисна модель, складається в удосконаленні відомого магнетардера, шляхом зміни його конструкції, що забезпечить підвищення надійності його роботи, за рахунок більш надійного регулювання магнітного потоку шляхом зміни його напрямку, а не механічним переміщенням рухливого елемента, що перекриває магнітний потік, при одночасному забезпеченні мінімальної відстані між магнітами й ротором магнетардера, що забезпечить підвищення ефективності використання магнітного поля від постійних магнітів. Поставлена задача вирішується в магнетардере, що містить статор і ротор, причому статор містить із боку ротора й на рівновіддаленій відстані від нього постійні магніти тим, що згідно предмета винаходу, магніти виконані у вигляді циліндрів, причому магніти намагнічені перпендикулярно своєї поздовжньої осі й установлені з можливістю обертання навколо своєї поздовжньої осі. Заявлений магнетардер забезпечує технічний результат, що складається у підвищенні надійності його роботи, за рахунок регулювання магнітного потоку шляхом зміни його напрямку, а не механічним переміщенням рухливого елемента, що перекриває магнітний потік, при одночасному забезпеченні мінімальної відстані між магнітами й ротором магнетардера, що забезпечить підвищення ефективності використання магнітного поля від постійних магнітів. Додатковий технічний результат, що складається в підвищенні потужності магнітного поля постійних магнітів, досягається використанням магнітів, які виконані з композитів на основі суміші порошків неодиму, заліза й бору, або з композитів на основі суміші феритів барію або стронцію, або композитів на основі самарію й кобальту. Корисна модель, що заявляється, пояснюється кресленнями, які наведені на: Фіг. 1 - поперечний переріз магнетардера при відсутності впливу магнітного поля на ротор; Фіг. 2 - поперечний переріз магнетардера при взаємодії магнітного поля з ротором; Фіг. 3 зображення постійного магніту. Запропонований магнетардер містить статор 1 і ротор 2, причому статор 1 з боку ротора 2 містить постійні магніти 3, які розташовано у порожнинах, що відповідають розмірам магнітів 3. Магніти 3 виконані у вигляді циліндричних тіл з композитних матеріалів, наприклад, з композитів на основі суміші порошків неодиму, заліза й бору, або з композитів на основі суміші феритів барію або стронцію, або композитів на основі самарію й кобальту, причому магніти 3 намагнічені 1 UA 96881 U 5 10 15 20 25 30 перпендикулярно своєї поздовжньої осі й розташовані рівномірно навколо обертового ротора 2 т на рівному видаленні від нього. Зовнішня поверхня ротору 2, яка розташована в зоні магнітного поля (Фпм), створюваного постійними магнітами 3, виконана з міді або містить мідні елементи 4 у вигляді пластин, причому внутрішня частина ротора 2 може бути з однієї сторони виконана у вигляді відкритої порожнини, яка насаджена на ротор (на фіг. не показане) двигуна, обертання якого регулюється й/або зупиняється, наприклад, роторних елементів у двигунах, колісних парах залізничного транспорту, коліс автомобільного транспорту, турбінах, реактивних двигунах і інших пристроях, що містять ротор, або може бути зв'язана кінематичне в єдиний конструктивний вузол (на фіг. не позначено), наприклад, карданний вал з ротором двигуна, обертання якого регулюється або зупиняється. При цьому магніти 3 установлені в порожнинах статору 1 з можливістю обертання навколо своєї осі. Запропонований магнетардер працює в такий спосіб. Якщо постійні магніти 3 у статорі І займають положення таким чином, щоб поздовжня поділяюча біполярні полюсі магніту 3 розташовувалася радіально, стосовно обертового ротора 2, то в такому положенні магнітне поле (Ф пм) від постійних магнітів 3 буде розташовано концентрично навколо ротора 2 (на фіг. 1 та 2 позначено силовими лініями), і не взаємодіє з ротором 2, що забезпечує йому безперешкодне обертання від ротора двигуна з яким зв'язаний магнетардер. Для забезпечення зміни швидкості обертання ротора двигуна або його зупинки, з яким кінематичне зв'язаний магнетардер, за допомогою привода постійні магніти 3 у статорі 1 механічно повертають в інше положення таким чином, щоб поздовжня поділяюча біполярні полюсі магнітів 3 площина розташовувалася паралельно стосовно обертового ротора 2. У результаті такого обертання, відбувається зміна напрямку магнітного поля з концентричного, стосовно ротора 2, до перпендикулярного напрямку, у результаті чого здійснюється взаємодія магнітного поля з ротором 2 (Епр- ЕДС та Іпр - сила струму), що приводить до зі швидкості його обертання й/або зупинки. При цьому кути повороту кожного з набору постійних магнітів 3 можуть бути різними по величині й регулюватися, що забезпечить плавну регульовану зі швидкості обертання ротора двигуна. Обертання постійних магнітів 3 навколо своєї горизонтальної осі здійснюється за допомогою будь-яких пристроїв (механічних, електричних), звичайно застосовуваних для таких цілей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Магнетардер, що містить статор і ротор, причому статор містить із боку ротора постійні магніти, який відрізняється тим, що магніти виконані у вигляді циліндрів, причому магніти намагнічені перпендикулярно своєї поздовжньої осі й установлені з можливістю обертання навколо своєї поздовжньої осі. 2. Магнетардер за п. 1, який відрізняється тим, що постійні магніти виконані з композитів на основі суміші порошків неодиму, заліза й бору або з композитів на основі суміші феритів барію або стронцію, або композитів на основі самарію й кобальту. 2 UA 96881 U 3 UA 96881 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
