Секційний відвал
Номер патенту: 97114
Опубліковано: 25.02.2015
Автори: Карпенко Микола Миколайович, Пелевін Леонід Євгенійович, Лаврик Станіслав Володимирович
Формула / Реферат

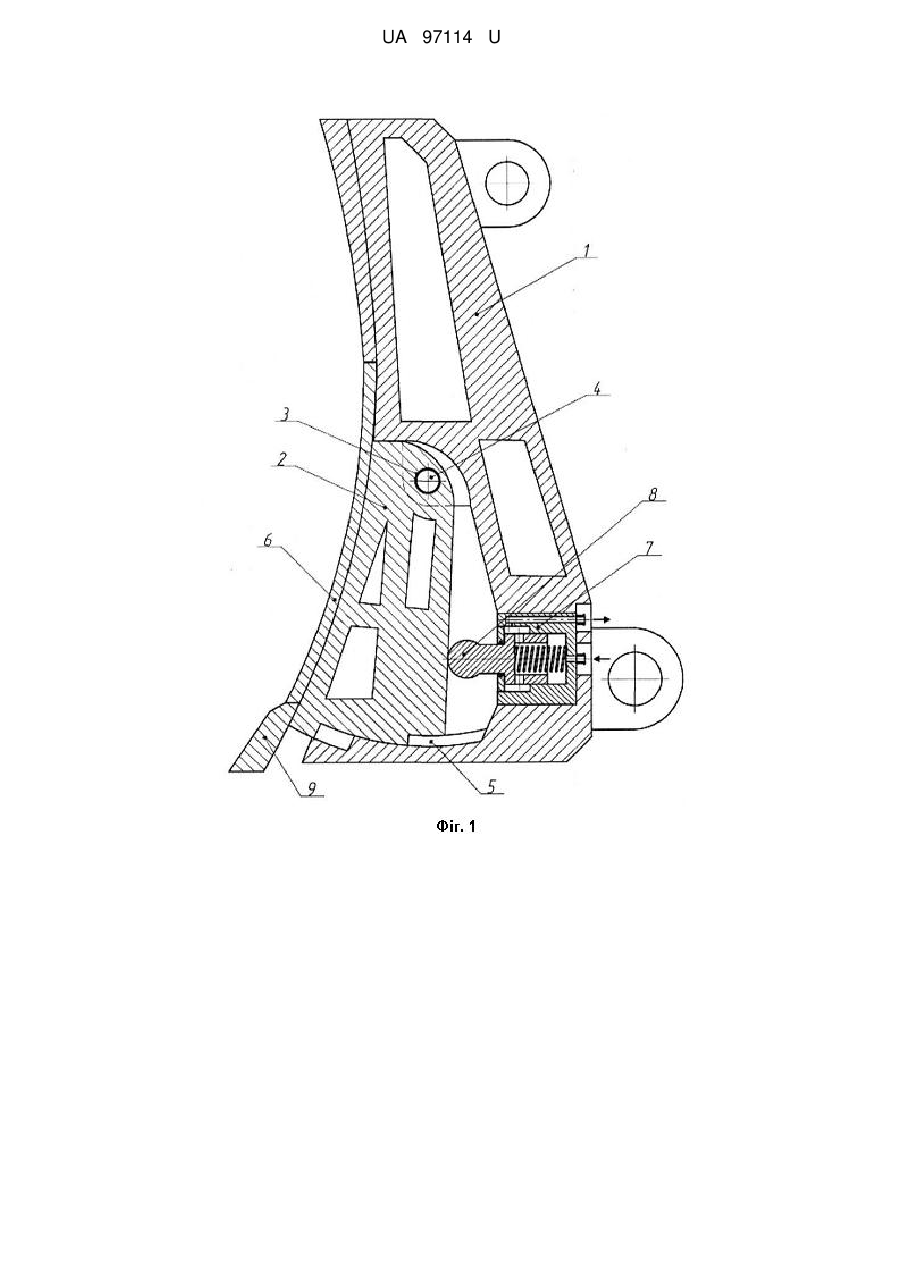

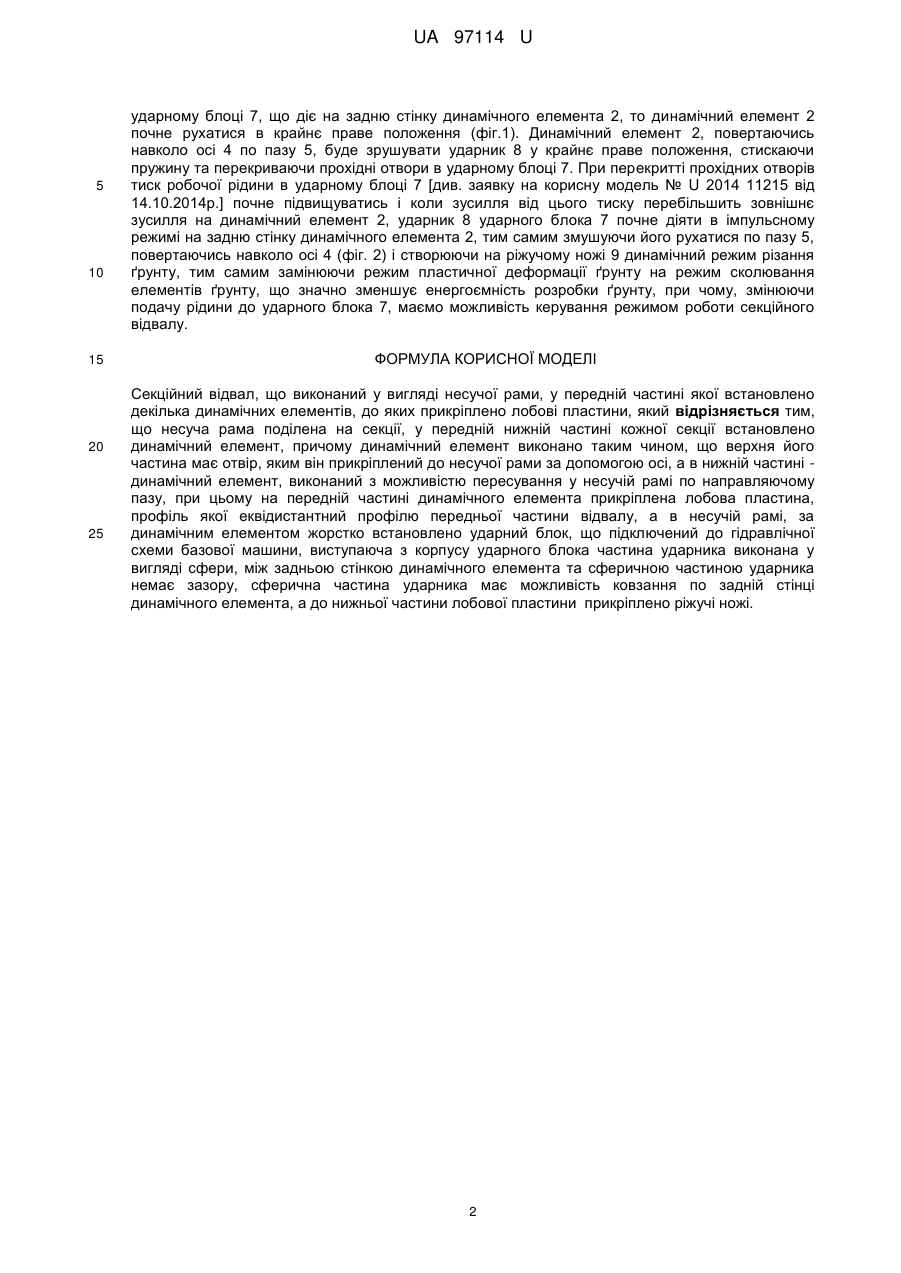

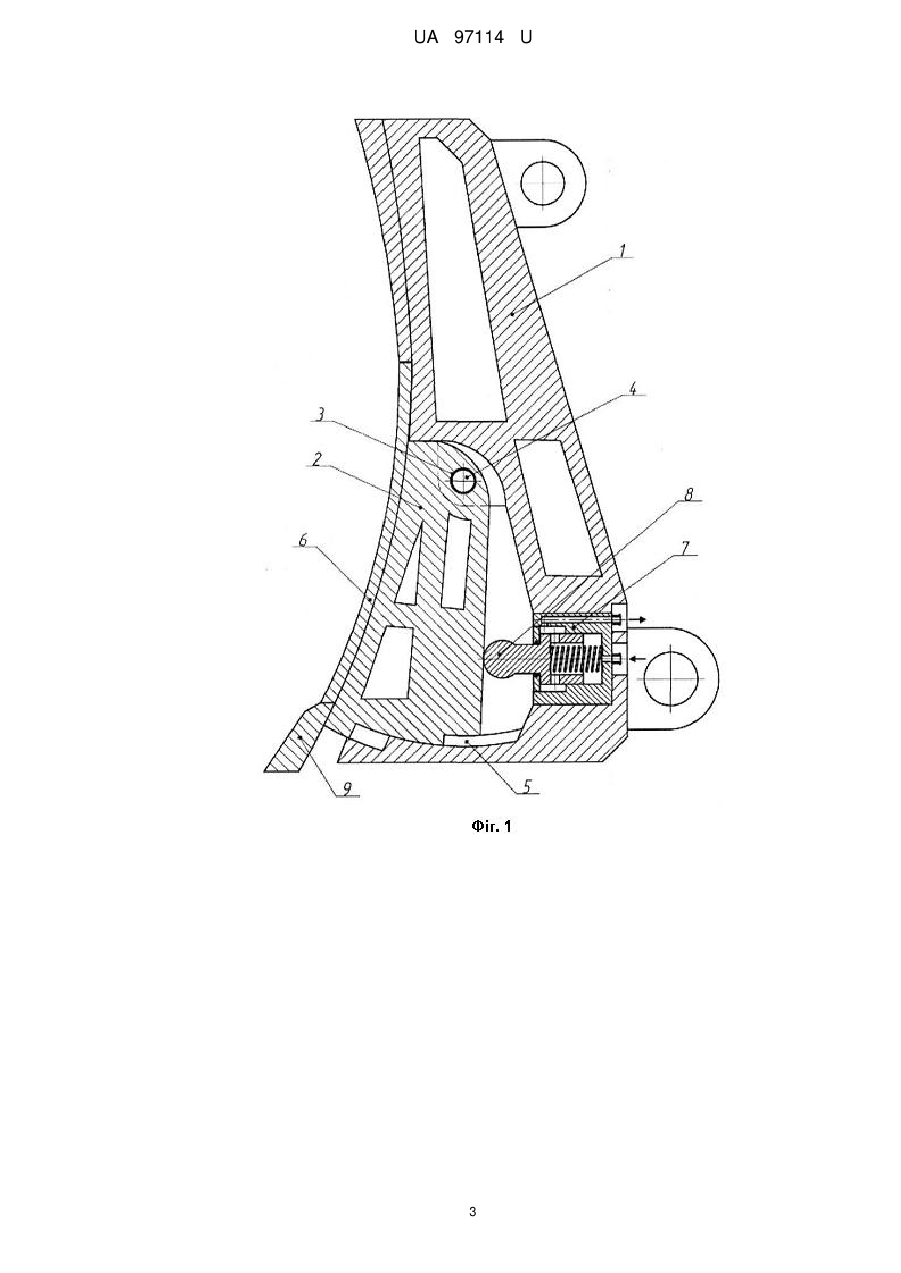

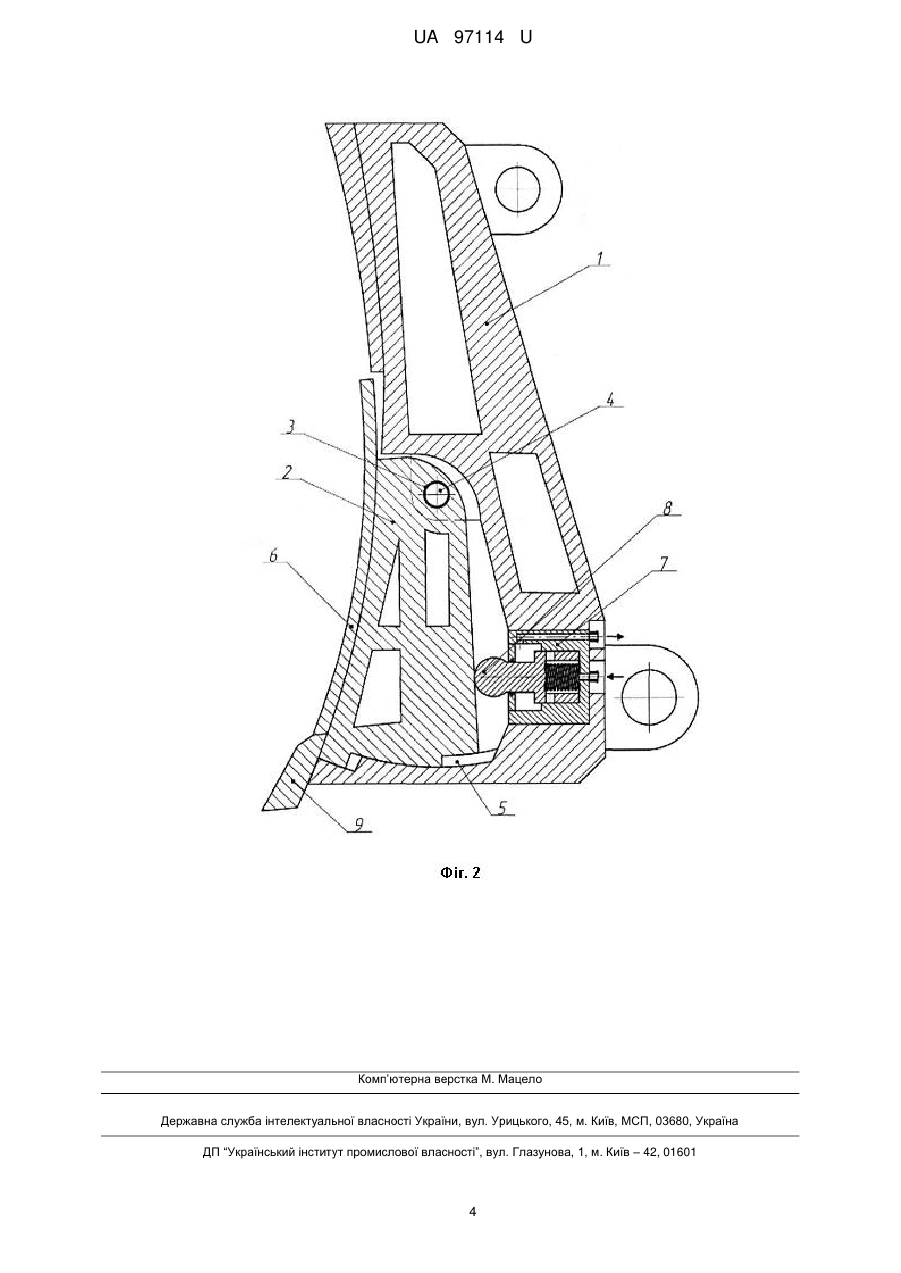

Секційний відвал, що виконаний у вигляді несучої рами, у передній частині якої встановлено декілька динамічних елементів, до яких прикріплено лобові пластини, який відрізняється тим, що несуча рама поділена на секції, у передній нижній частині кожної секції встановлено динамічний елемент, причому динамічний елемент виконано таким чином, що верхня його частина має отвір, якимвін прикріплений до несучої рами за допомогою осі, а в нижній частині - динамічний елемент, виконаний з можливістю пересування у несучій рамі по направляючому пазу, при цьому на передній частині динамічного елемента прикріплена лобова пластина, профіль якої еквідистантний профілю передньої частини відвалу, а в несучій рамі, за динамічним елементом жорстко встановлено ударний блок, що підключений до гідравлічної схеми базової машини, виступаюча з корпусу ударного блока частина ударника виконана у вигляді сфери, між задньою стінкою динамічного елемента та сферичною частиною ударника немає зазору, сферична частина ударника має можливість ковзання по задній стінці динамічного елемента, а до нижньої частини лобової пластини прикріплено ріжучі ножі.
Текст

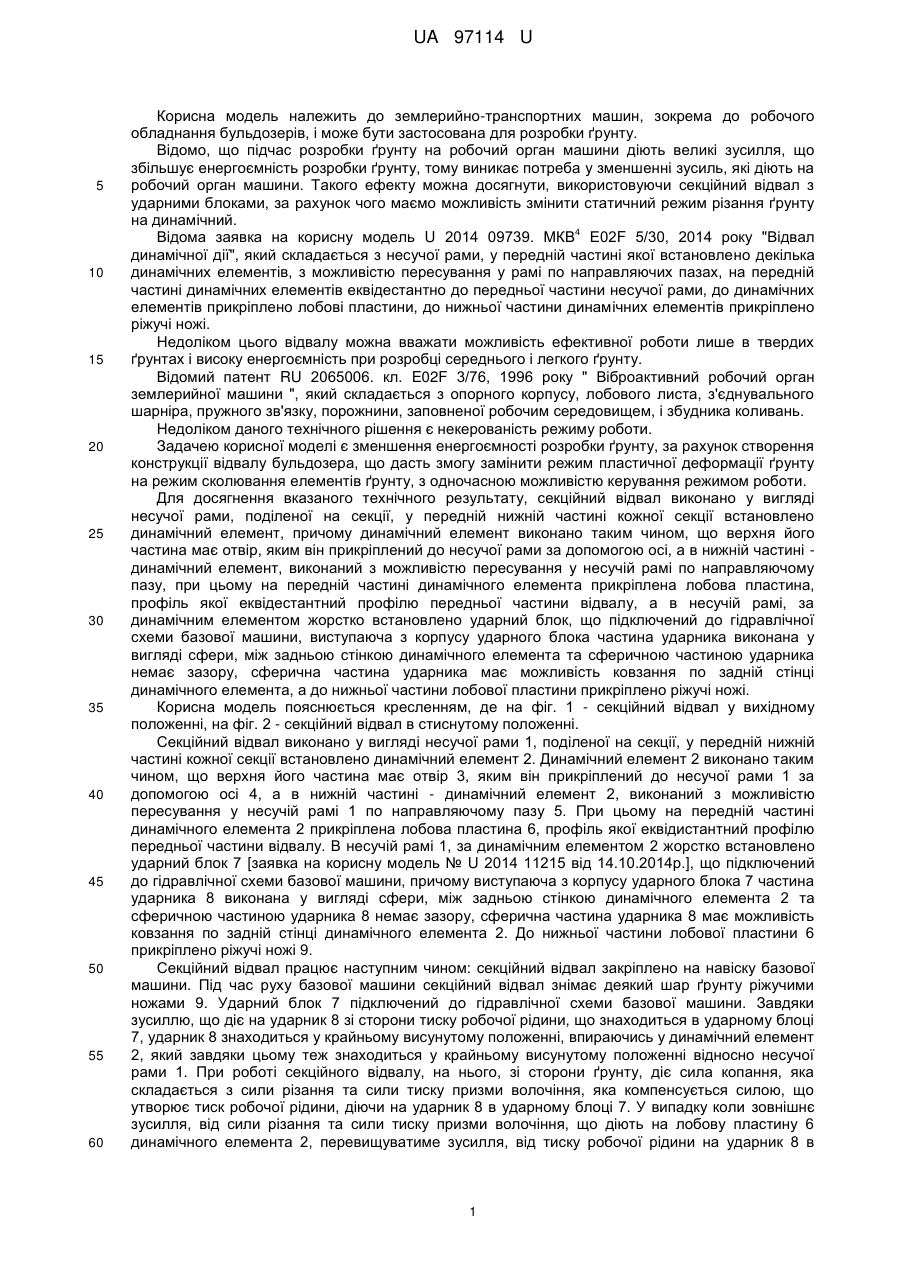

Реферат: Секційний відвал виконано у вигляді несучої рами, у передній частині якої встановлено декілька динамічних елементів, до яких прикріплено лобові пластини. Несуча рама поділена на секції, у передній нижній частині кожної секції встановлено динамічний елемент. Динамічний елемент виконано таким чином, що верхня його частина має отвір, яким він прикріплений до несучої рами за допомогою осі, а в нижній частині - динамічний елемент, виконаний з можливістю пересування у несучій рамі по направляючому пазу. На передній частині динамічного елемента прикріплена лобова пластина, профіль якої еквідестантний профілю передньої частини відвалу, а в несучій рамі за динамічним елементом жорстко встановлено ударний блок, що підключений до гідравлічної схеми базової машини. Виступаюча з корпусу ударного блока частина ударника виконана у вигляді сфери, між задньою стінкою динамічного елемента та сферичною частиною ударника немає зазору, сферична частина ударника має можливість ковзання по задній стінці динамічного елемента, а до нижньої частини лобової пластини прикріплено ріжучі ножі. UA 97114 U (54) СЕКЦІЙНИЙ ВІДВАЛ UA 97114 U UA 97114 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийно-транспортних машин, зокрема до робочого обладнання бульдозерів, і може бути застосована для розробки ґрунту. Відомо, що підчас розробки ґрунту на робочий орган машини діють великі зусилля, що збільшує енергоємність розробки ґрунту, тому виникає потреба у зменшенні зусиль, які діють на робочий орган машини. Такого ефекту можна досягнути, використовуючи секційний відвал з ударними блоками, за рахунок чого маємо можливість змінити статичний режим різання ґрунту на динамічний. 4 Відома заявка на корисну модель U 2014 09739. МКВ Е02F 5/30, 2014 року "Відвал динамічної дії", який складається з несучої рами, у передній частині якої встановлено декілька динамічних елементів, з можливістю пересування у рамі по направляючих пазах, на передній частині динамічних елементів еквідестантно до передньої частини несучої рами, до динамічних елементів прикріплено лобові пластини, до нижньої частини динамічних елементів прикріплено ріжучі ножі. Недоліком цього відвалу можна вважати можливість ефективної роботи лише в твердих ґрунтах і високу енергоємність при розробці середнього і легкого ґрунту. Відомий патент RU 2065006. кл. E02F 3/76, 1996 року " Віброактивний робочий орган землерийної машини ", який складається з опорного корпусу, лобового листа, з'єднувального шарніра, пружного зв'язку, порожнини, заповненої робочим середовищем, і збудника коливань. Недоліком даного технічного рішення є некерованість режиму роботи. Задачею корисної моделі є зменшення енергоємності розробки ґрунту, за рахунок створення конструкції відвалу бульдозера, що дасть змогу замінити режим пластичної деформації ґрунту на режим сколювання елементів ґрунту, з одночасною можливістю керування режимом роботи. Для досягнення вказаного технічного результату, секційний відвал виконано у вигляді несучої рами, поділеної на секції, у передній нижній частині кожної секції встановлено динамічний елемент, причому динамічний елемент виконано таким чином, що верхня його частина має отвір, яким він прикріплений до несучої рами за допомогою осі, а в нижній частині динамічний елемент, виконаний з можливістю пересування у несучій рамі по направляючому пазу, при цьому на передній частині динамічного елемента прикріплена лобова пластина, профіль якої еквідестантний профілю передньої частини відвалу, а в несучій рамі, за динамічним елементом жорстко встановлено ударний блок, що підключений до гідравлічної схеми базової машини, виступаюча з корпусу ударного блока частина ударника виконана у вигляді сфери, між задньою стінкою динамічного елемента та сферичною частиною ударника немає зазору, сферична частина ударника має можливість ковзання по задній стінці динамічного елемента, а до нижньої частини лобової пластини прикріплено ріжучі ножі. Корисна модель пояснюється кресленням, де на фіг. 1 - секційний відвал у вихідному положенні, на фіг. 2 - секційний відвал в стиснутому положенні. Секційний відвал виконано у вигляді несучої рами 1, поділеної на секції, у передній нижній частині кожної секції встановлено динамічний елемент 2. Динамічний елемент 2 виконано таким чином, що верхня його частина має отвір 3, яким він прикріплений до несучої рами 1 за допомогою осі 4, а в нижній частині - динамічний елемент 2, виконаний з можливістю пересування у несучій рамі 1 по направляючому пазу 5. При цьому на передній частині динамічного елемента 2 прикріплена лобова пластина 6, профіль якої еквідистантний профілю передньої частини відвалу. В несучій рамі 1, за динамічним елементом 2 жорстко встановлено ударний блок 7 [заявка на корисну модель № U 2014 11215 від 14.10.2014р.], що підключений до гідравлічної схеми базової машини, причому виступаюча з корпусу ударного блока 7 частина ударника 8 виконана у вигляді сфери, між задньою стінкою динамічного елемента 2 та сферичною частиною ударника 8 немає зазору, сферична частина ударника 8 має можливість ковзання по задній стінці динамічного елемента 2. До нижньої частини лобової пластини 6 прикріплено ріжучі ножі 9. Секційний відвал працює наступним чином: секційний відвал закріплено на навіску базової машини. Під час руху базової машини секційний відвал знімає деякий шар ґрунту ріжучими ножами 9. Ударний блок 7 підключений до гідравлічної схеми базової машини. Завдяки зусиллю, що діє на ударник 8 зі сторони тиску робочої рідини, що знаходиться в ударному блоці 7, ударник 8 знаходиться у крайньому висунутому положенні, впираючись у динамічний елемент 2, який завдяки цьому теж знаходиться у крайньому висунутому положенні відносно несучої рами 1. При роботі секційного відвалу, на нього, зі сторони ґрунту, діє сила копання, яка складається з сили різання та сили тиску призми волочіння, яка компенсується силою, що утворює тиск робочої рідини, діючи на ударник 8 в ударному блоці 7. У випадку коли зовнішнє зусилля, від сили різання та сили тиску призми волочіння, що діють на лобову пластину 6 динамічного елемента 2, перевищуватиме зусилля, від тиску робочої рідини на ударник 8 в 1 UA 97114 U 5 10 15 20 25 ударному блоці 7, що діє на задню стінку динамічного елемента 2, то динамічний елемент 2 почне рухатися в крайнє праве положення (фіг.1). Динамічний елемент 2, повертаючись навколо осі 4 по пазу 5, буде зрушувати ударник 8 у крайнє праве положення, стискаючи пружину та перекриваючи прохідні отвори в ударному блоці 7. При перекритті прохідних отворів тиск робочої рідини в ударному блоці 7 [див. заявку на корисну модель № U 2014 11215 від 14.10.2014р.] почне підвищуватись і коли зусилля від цього тиску перебільшить зовнішнє зусилля на динамічний елемент 2, ударник 8 ударного блока 7 почне діяти в імпульсному режимі на задню стінку динамічного елемента 2, тим самим змушуючи його рухатися по пазу 5, повертаючись навколо осі 4 (фіг. 2) і створюючи на ріжучому ножі 9 динамічний режим різання ґрунту, тим самим замінюючи режим пластичної деформації ґрунту на режим сколювання елементів ґрунту, що значно зменшує енергоємність розробки ґрунту, при чому, змінюючи подачу рідини до ударного блока 7, маємо можливість керування режимом роботи секційного відвалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Секційний відвал, що виконаний у вигляді несучої рами, у передній частині якої встановлено декілька динамічних елементів, до яких прикріплено лобові пластини, який відрізняється тим, що несуча рама поділена на секції, у передній нижній частині кожної секції встановлено динамічний елемент, причому динамічний елемент виконано таким чином, що верхня його частина має отвір, яким він прикріплений до несучої рами за допомогою осі, а в нижній частині динамічний елемент, виконаний з можливістю пересування у несучій рамі по направляючому пазу, при цьому на передній частині динамічного елемента прикріплена лобова пластина, профіль якої еквідистантний профілю передньої частини відвалу, а в несучій рамі, за динамічним елементом жорстко встановлено ударний блок, що підключений до гідравлічної схеми базової машини, виступаюча з корпусу ударного блока частина ударника виконана у вигляді сфери, між задньою стінкою динамічного елемента та сферичною частиною ударника немає зазору, сферична частина ударника має можливість ковзання по задній стінці динамічного елемента, а до нижньої частини лобової пластини прикріплено ріжучі ножі. 2 UA 97114 U 3 UA 97114 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюPelevin Leonid Yevheniiovych, Karpenko Mykola Mykolaiovych
Автори російськоюПелевин Леонид Евгениевич, Карпенко Николай Николаевич
МПК / Мітки
МПК: E02F 5/30
