Змішувач-гомогенізатор

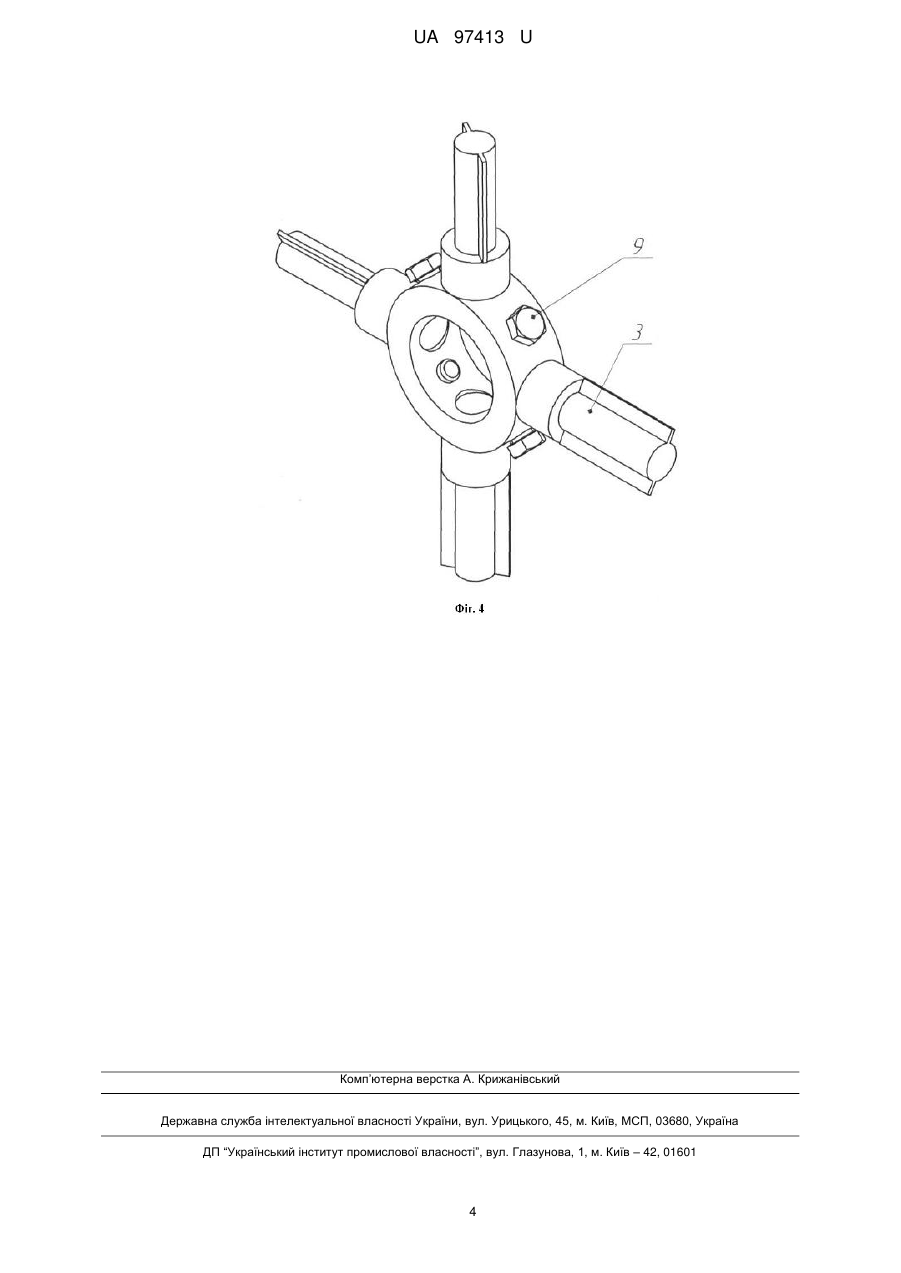

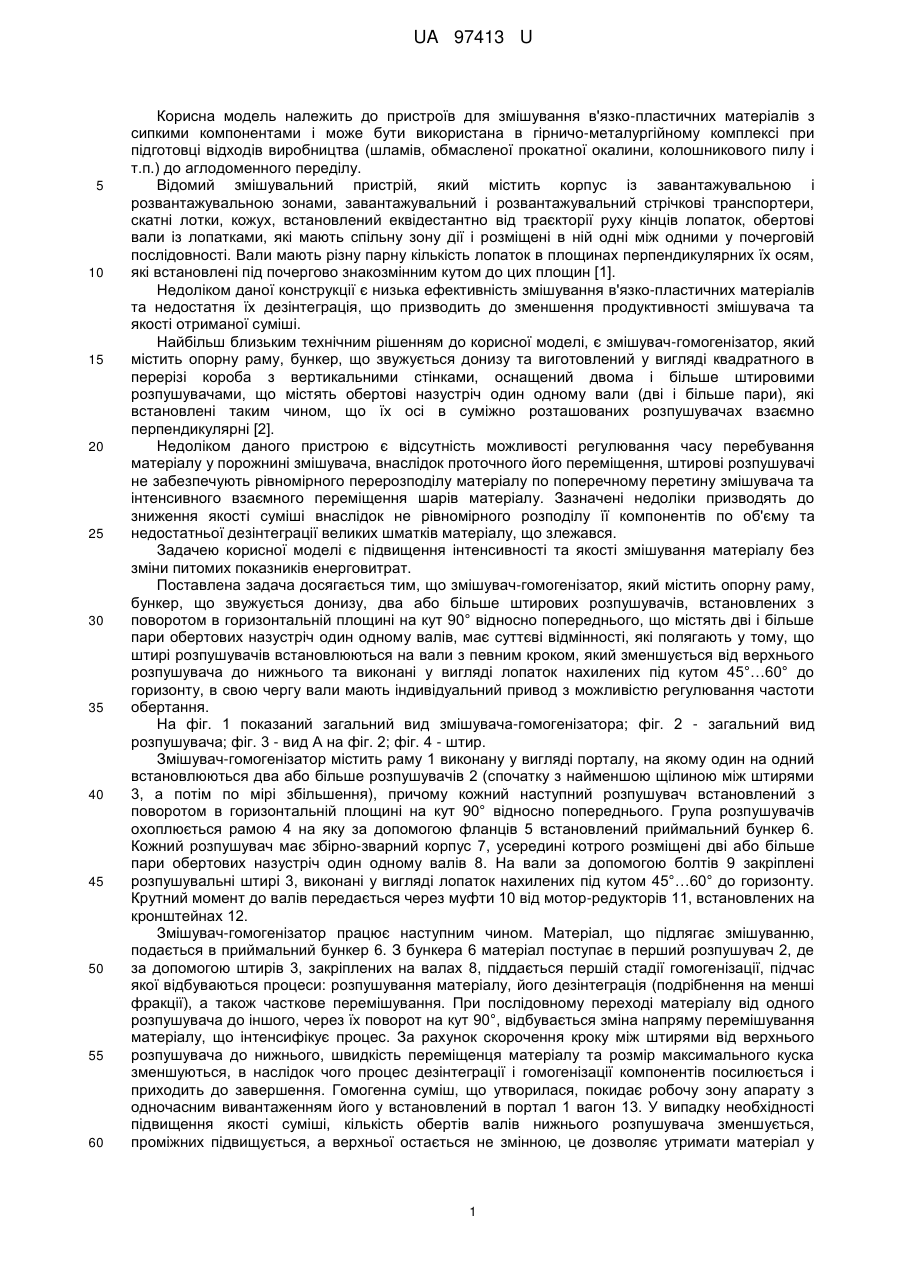

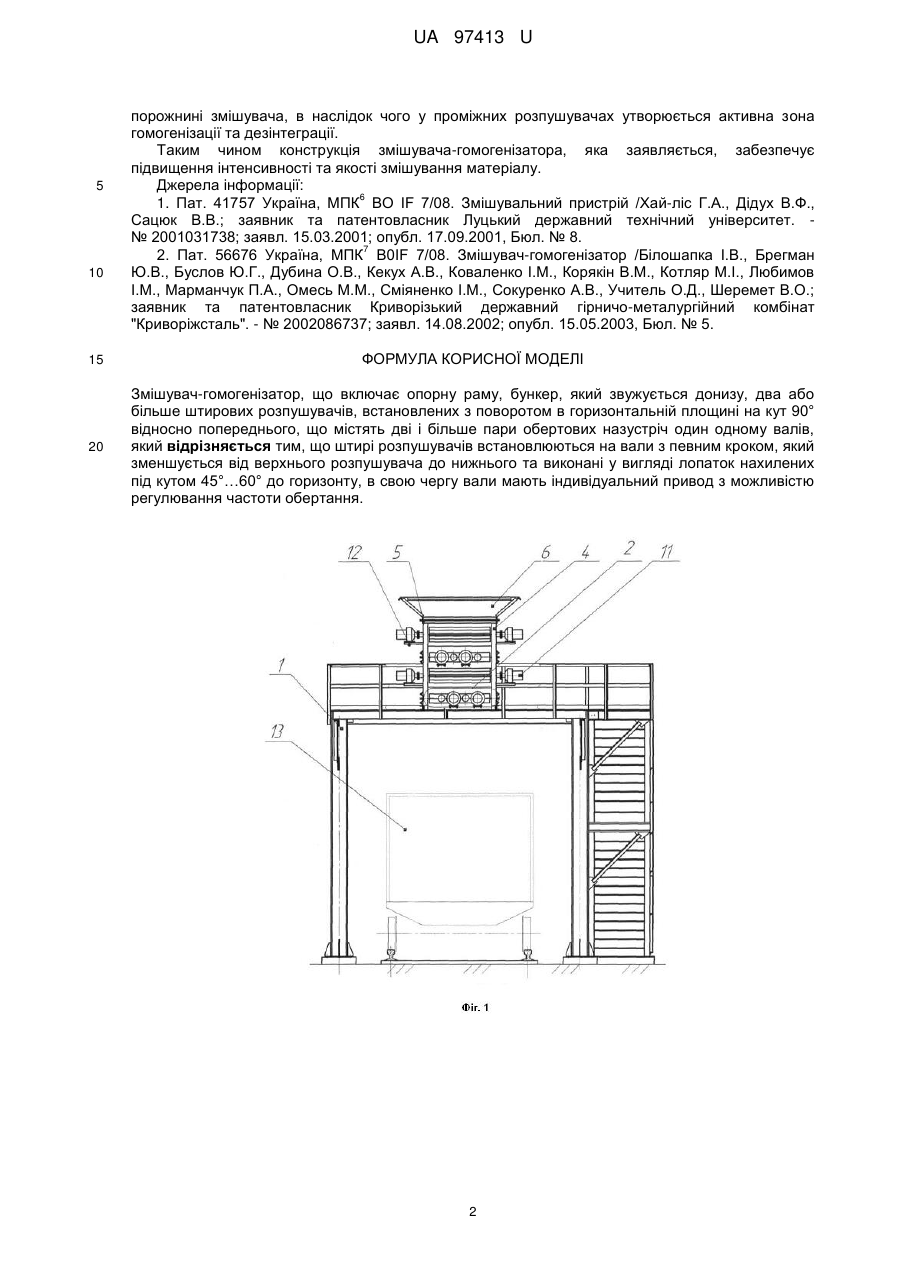

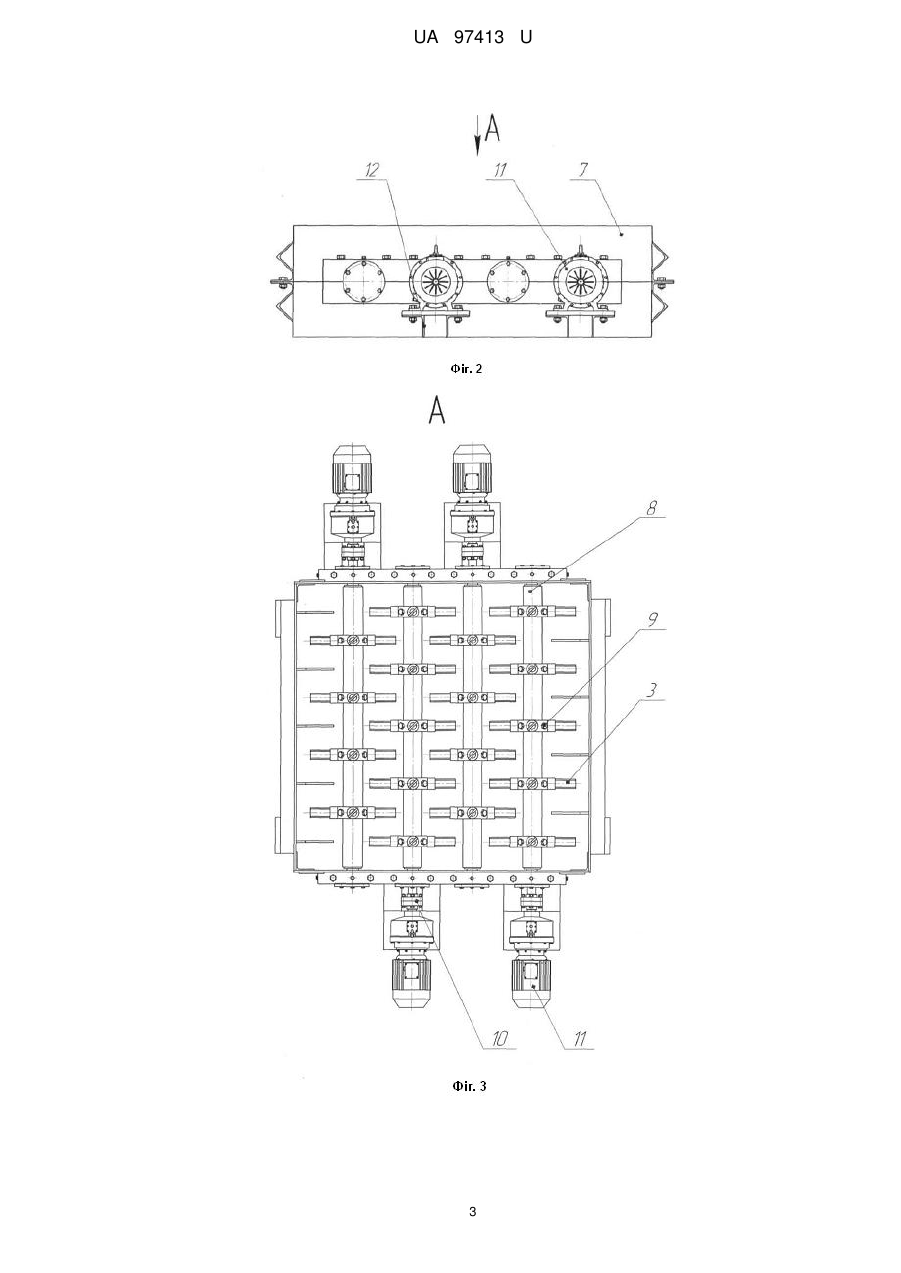

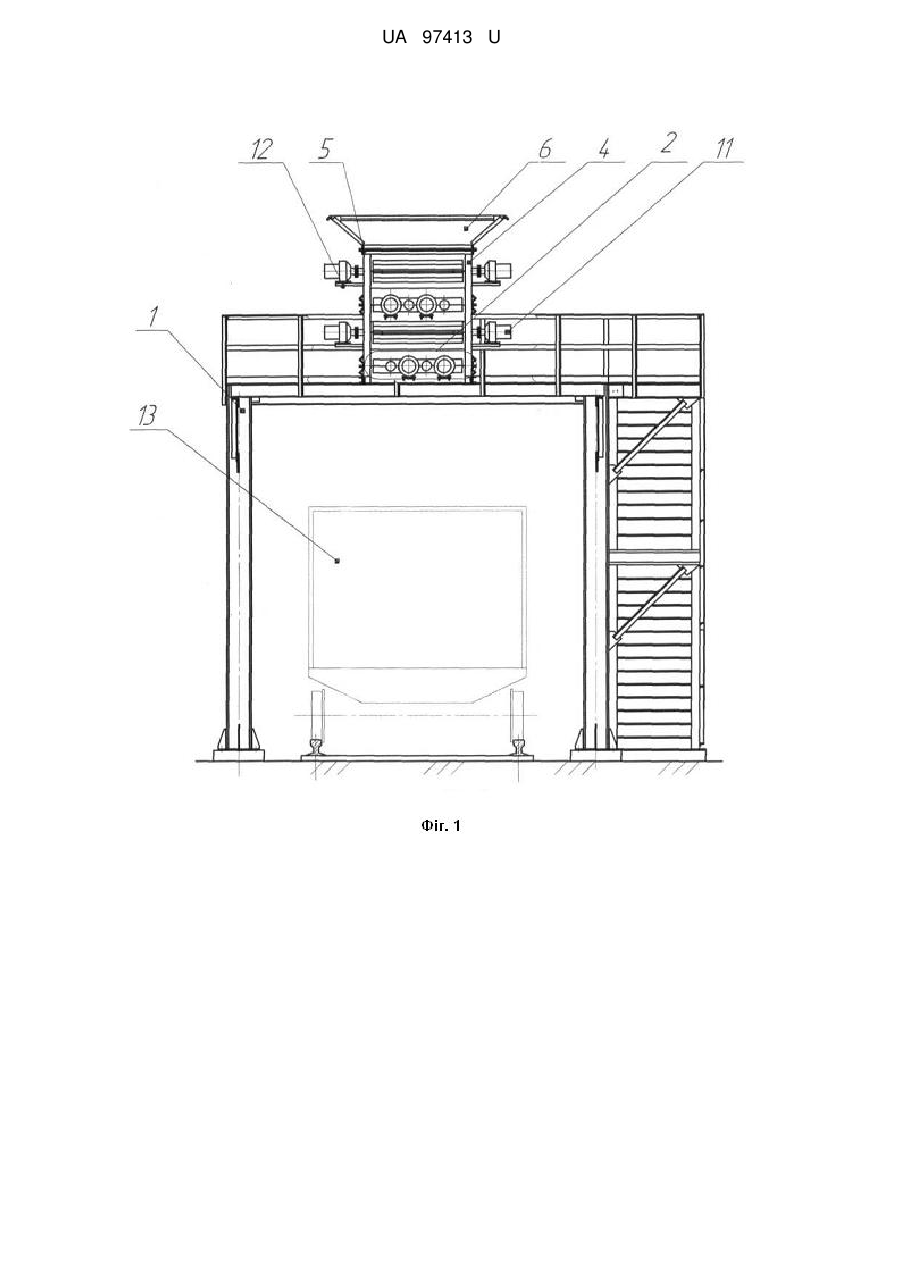

Реферат: Змішувач-гомогенізатор, що включає опорну раму, бункер, який звужується донизу, два або більше штирових розпушувачів, встановлених з поворотом в горизонтальній площині на кут 90° відносно попереднього, що містять дві і більше пари обертових назустріч один одному валів, причому штирі розпушувачів встановлюються на вали з певним кроком, який зменшується від верхнього розпушувача до нижнього та виконані у вигляді лопаток нахилених під кутом 45°…60° до горизонту, в свою чергу вали мають індивідуальний привод з можливістю регулювання частоти обертання. UA 97413 U (12) UA 97413 U UA 97413 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для змішування в'язко-пластичних матеріалів з сипкими компонентами і може бути використана в гірничо-металургійному комплексі при підготовці відходів виробництва (шламів, обмасленої прокатної окалини, колошникового пилу і т.п.) до аглодоменного переділу. Відомий змішувальний пристрій, який містить корпус із завантажувальною і розвантажувальною зонами, завантажувальний і розвантажувальний стрічкові транспортери, скатні лотки, кожух, встановлений еквідестантно від траєкторії руху кінців лопаток, обертові вали із лопатками, які мають спільну зону дії і розміщені в ній одні між одними у почерговій послідовності. Вали мають різну парну кількість лопаток в площинах перпендикулярних їх осям, які встановлені під почергово знакозмінним кутом до цих площин [1]. Недоліком даної конструкції є низька ефективність змішування в'язко-пластичних матеріалів та недостатня їх дезінтеграція, що призводить до зменшення продуктивності змішувача та якості отриманої суміші. Найбільш близьким технічним рішенням до корисної моделі, є змішувач-гомогенізатор, який містить опорну раму, бункер, що звужується донизу та виготовлений у вигляді квадратного в перерізі короба з вертикальними стінками, оснащений двома і більше штировими розпушувачами, що містять обертові назустріч один одному вали (дві і більше пари), які встановлені таким чином, що їх осі в суміжно розташованих розпушувачах взаємно перпендикулярні [2]. Недоліком даного пристрою є відсутність можливості регулювання часу перебування матеріалу у порожнині змішувача, внаслідок проточного його переміщення, штирові розпушувачі не забезпечують рівномірного перерозподілу матеріалу по поперечному перетину змішувача та інтенсивного взаємного переміщення шарів матеріалу. Зазначені недоліки призводять до зниження якості суміші внаслідок не рівномірного розподілу її компонентів по об'єму та недостатньої дезінтеграції великих шматків матеріалу, що злежався. Задачею корисної моделі є підвищення інтенсивності та якості змішування матеріалу без зміни питомих показників енерговитрат. Поставлена задача досягається тим, що змішувач-гомогенізатор, який містить опорну раму, бункер, що звужується донизу, два або більше штирових розпушувачів, встановлених з поворотом в горизонтальній площині на кут 90° відносно попереднього, що містять дві і більше пари обертових назустріч один одному валів, має суттєві відмінності, які полягають у тому, що штирі розпушувачів встановлюються на вали з певним кроком, який зменшується від верхнього розпушувача до нижнього та виконані у вигляді лопаток нахилених під кутом 45°…60° до горизонту, в свою чергу вали мають індивідуальний привод з можливістю регулювання частоти обертання. На фіг. 1 показаний загальний вид змішувача-гомогенізатора; фіг. 2 - загальний вид розпушувача; фіг. 3 - вид А на фіг. 2; фіг. 4 - штир. Змішувач-гомогенізатор містить раму 1 виконану у вигляді порталу, на якому один на одний встановлюються два або більше розпушувачів 2 (спочатку з найменшою щілиною між штирями 3, а потім по мірі збільшення), причому кожний наступний розпушувач встановлений з поворотом в горизонтальній площині на кут 90° відносно попереднього. Група розпушувачів охоплюється рамою 4 на яку за допомогою фланців 5 встановлений приймальний бункер 6. Кожний розпушувач має збірно-зварний корпус 7, усередині котрого розміщені дві або більше пари обертових назустріч один одному валів 8. На вали за допомогою болтів 9 закріплені розпушувальні штирі 3, виконані у вигляді лопаток нахилених під кутом 45°…60° до горизонту. Крутний момент до валів передається через муфти 10 від мотор-редукторів 11, встановлених на кронштейнах 12. Змішувач-гомогенізатор працює наступним чином. Матеріал, що підлягає змішуванню, подається в приймальний бункер 6. З бункера 6 матеріал поступає в перший розпушувач 2, де за допомогою штирів 3, закріплених на валах 8, піддається першій стадії гомогенізації, підчас якої відбуваються процеси: розпушування матеріалу, його дезінтеграція (подрібнення на менші фракції), а також часткове перемішування. При послідовному переході матеріалу від одного розпушувача до іншого, через їх поворот на кут 90°, відбувається зміна напряму перемішування матеріалу, що інтенсифікує процес. За рахунок скорочення кроку між штирями від верхнього розпушувача до нижнього, швидкість переміщенця матеріалу та розмір максимального куска зменшуються, в наслідок чого процес дезінтеграції і гомогенізації компонентів посилюється і приходить до завершення. Гомогенна суміш, що утворилася, покидає робочу зону апарату з одночасним вивантаженням його у встановлений в портал 1 вагон 13. У випадку необхідності підвищення якості суміші, кількість обертів валів нижнього розпушувача зменшується, проміжних підвищується, а верхньої остається не змінною, це дозволяє утримати матеріал у 1 UA 97413 U 5 10 порожнині змішувача, в наслідок чого у проміжних розпушувачах утворюється активна зона гомогенізації та дезінтеграції. Таким чином конструкція змішувача-гомогенізатора, яка заявляється, забезпечує підвищення інтенсивності та якості змішування матеріалу. Джерела інформації: 6 1. Пат. 41757 Україна, МПК BO IF 7/08. Змішувальний пристрій /Хай-ліс Г.А., Дідух В.Ф., Сацюк В.В.; заявник та патентовласник Луцький державний технічний університет. № 2001031738; заявл. 15.03.2001; опубл. 17.09.2001, Бюл. № 8. 7 2. Пат. 56676 Україна, МПК В0IF 7/08. Змішувач-гомогенізатор /Білошапка І.В., Брегман Ю.В., Буслов Ю.Г., Дубина О.В., Кекух А.В., Коваленко І.М., Корякін В.М., Котляр М.І., Любимов І.М., Марманчук П.А., Омесь М.М., Сміяненко І.М., Сокуренко А.В., Учитель О.Д., Шеремет В.О.; заявник та патентовласник Криворізький державний гірничо-металургійний комбінат "Криворіжсталь". - № 2002086737; заявл. 14.08.2002; опубл. 15.05.2003, Бюл. № 5. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Змішувач-гомогенізатор, що включає опорну раму, бункер, який звужується донизу, два або більше штирових розпушувачів, встановлених з поворотом в горизонтальній площині на кут 90° відносно попереднього, що містять дві і більше пари обертових назустріч один одному валів, який відрізняється тим, що штирі розпушувачів встановлюються на вали з певним кроком, який зменшується від верхнього розпушувача до нижнього та виконані у вигляді лопаток нахилених під кутом 45°…60° до горизонту, в свою чергу вали мають індивідуальний привод з можливістю регулювання частоти обертання. 2 UA 97413 U 3 UA 97413 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
