Хордіальна медогонка з компенсаторною рельєфною опорною сіткою під щільники

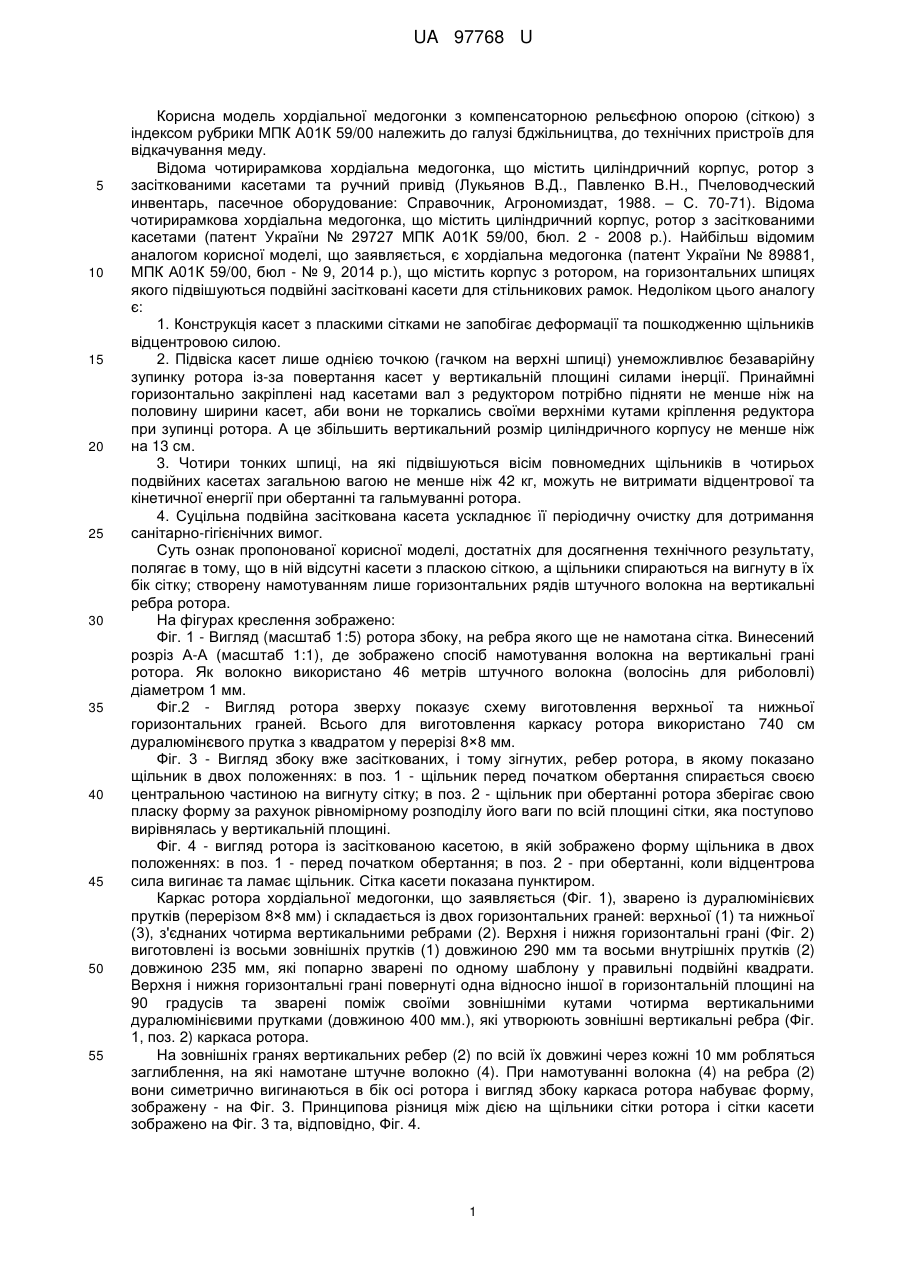

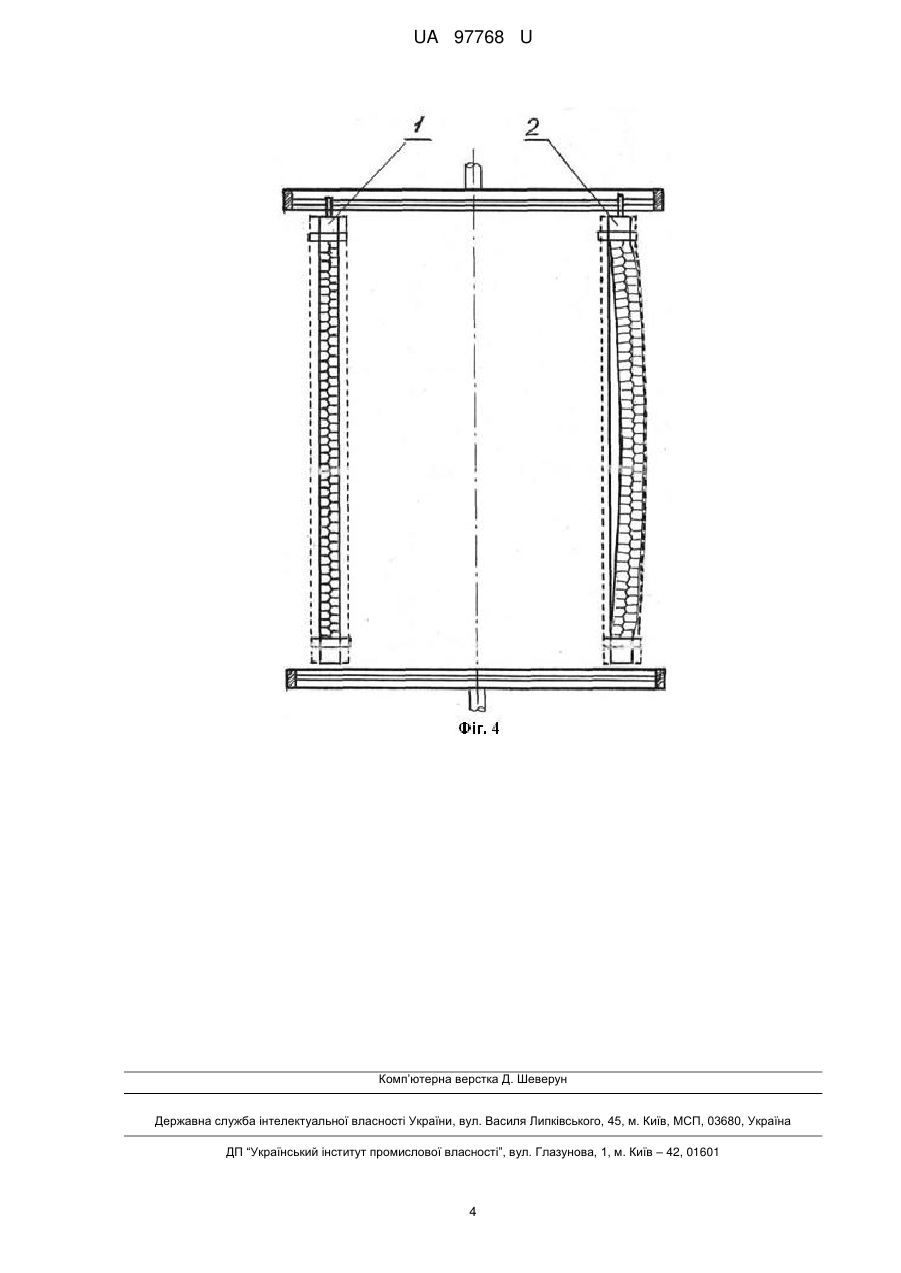

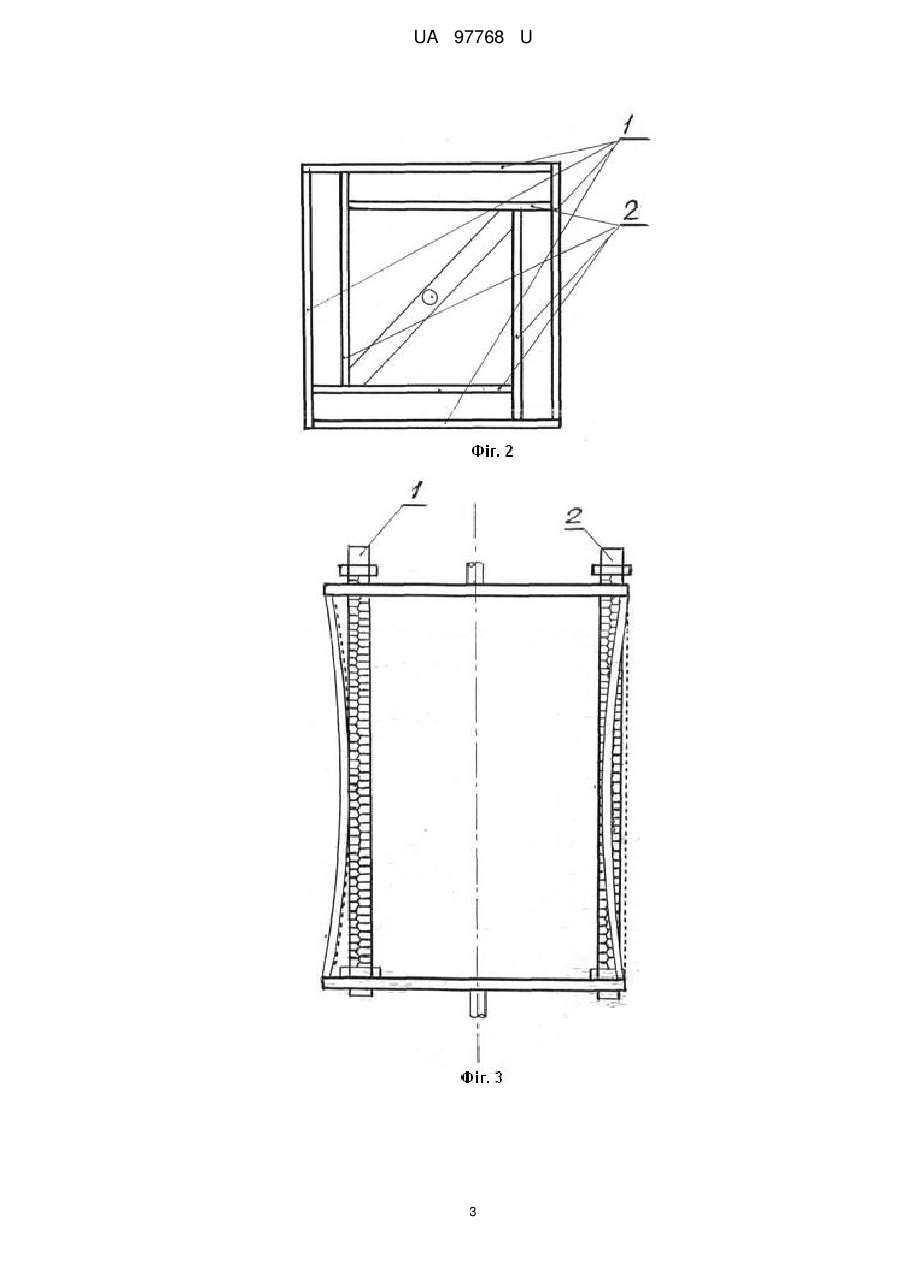

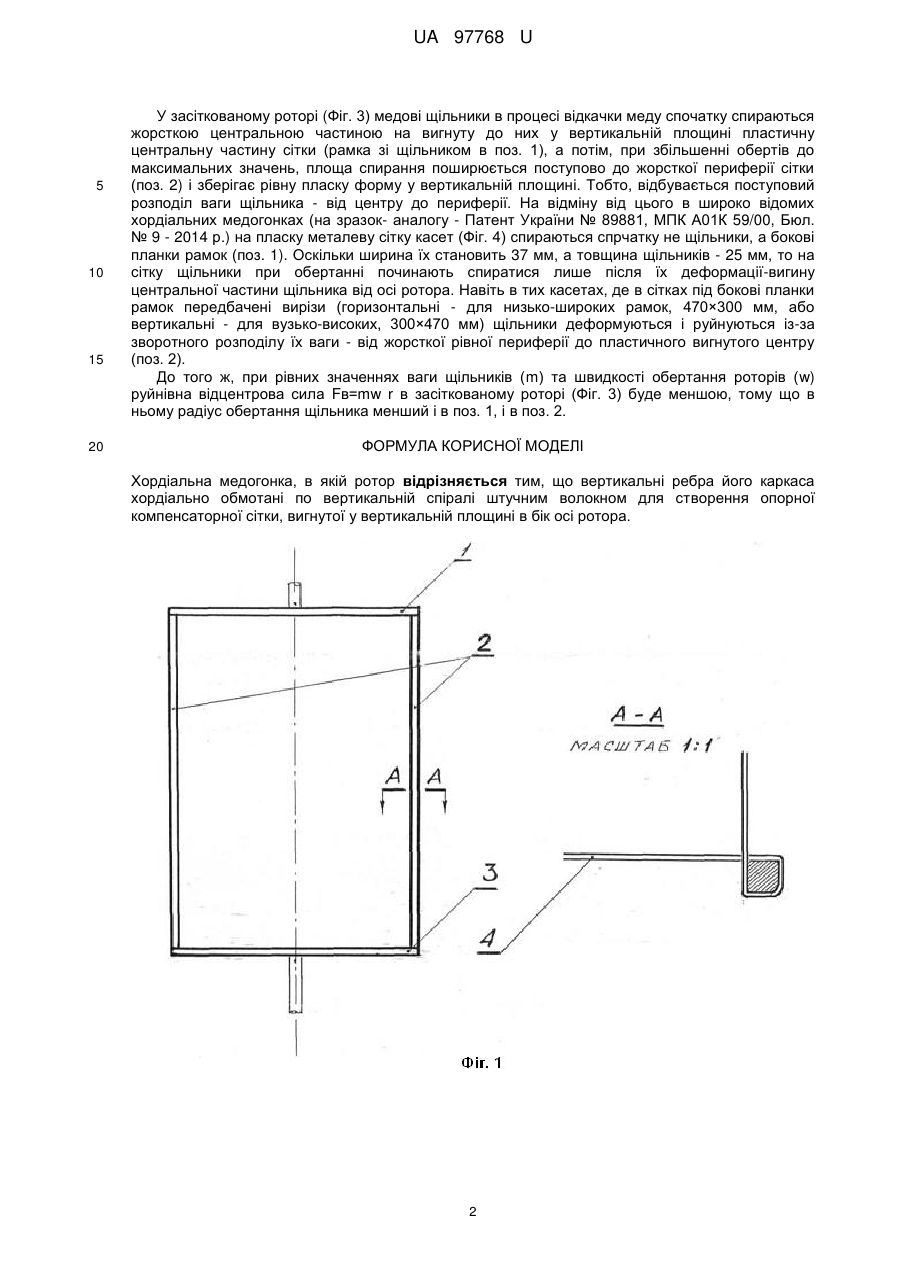

Реферат: UA 97768 U UA 97768 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель хордіальної медогонки з компенсаторною рельєфною опорою (сіткою) з індексом рубрики МПК А01К 59/00 належить до галузі бджільництва, до технічних пристроїв для відкачування меду. Відома чотирирамкова хордіальна медогонка, що містить циліндричний корпус, ротор з засіткованими касетами та ручний привід (Лукьянов В.Д., Павленко В.Н., Пчеловодческий инвентарь, пасечное оборудование: Справочник, Агрономиздат, 1988. – С. 70-71). Відома чотирирамкова хордіальна медогонка, що містить циліндричний корпус, ротор з засіткованими касетами (патент України № 29727 МПК А01К 59/00, бюл. 2 - 2008 p.). Найбільш відомим аналогом корисної моделі, що заявляється, є хордіальна медогонка (патент України № 89881, МПК А01К 59/00, бюл - № 9, 2014 р.), що містить корпус з ротором, на горизонтальних шпицях якого підвішуються подвійні засітковані касети для стільникових рамок. Недоліком цього аналогу є: 1. Конструкція касет з пласкими сітками не запобігає деформації та пошкодженню щільників відцентровою силою. 2. Підвіска касет лише однією точкою (гачком на верхні шпиці) унеможливлює безаварійну зупинку ротора із-за повертання касет у вертикальній площині силами інерції. Принаймні горизонтально закріплені над касетами вал з редуктором потрібно підняти не менше ніж на половину ширини касет, аби вони не торкались своїми верхніми кутами кріплення редуктора при зупинці ротора. А це збільшить вертикальний розмір циліндричного корпусу не менше ніж на 13 см. 3. Чотири тонких шпиці, на які підвішуються вісім повномедних щільників в чотирьох подвійних касетах загальною вагою не менше ніж 42 кг, можуть не витримати відцентрової та кінетичної енергії при обертанні та гальмуванні ротора. 4. Суцільна подвійна засіткована касета ускладнює її періодичну очистку для дотримання санітарно-гігієнічних вимог. Суть ознак пропонованої корисної моделі, достатніх для досягнення технічного результату, полягає в тому, що в ній відсутні касети з пласкою сіткою, а щільники спираються на вигнуту в їх бік сітку; створену намотуванням лише горизонтальних рядів штучного волокна на вертикальні ребра ротора. На фігурах креслення зображено: Фіг. 1 - Вигляд (масштаб 1:5) ротора збоку, на ребра якого ще не намотана сітка. Винесений розріз А-А (масштаб 1:1), де зображено спосіб намотування волокна на вертикальні грані ротора. Як волокно використано 46 метрів штучного волокна (волосінь для риболовлі) діаметром 1 мм. Фіг.2 - Вигляд ротора зверху показує схему виготовлення верхньої та нижньої горизонтальних граней. Всього для виготовлення каркасу ротора використано 740 см дуралюмінєвого прутка з квадратом у перерізі 8×8 мм. Фіг. 3 - Вигляд збоку вже засіткованих, і тому зігнутих, ребер ротора, в якому показано щільник в двох положеннях: в поз. 1 - щільник перед початком обертання спирається своєю центральною частиною на вигнуту сітку; в поз. 2 - щільник при обертанні ротора зберігає свою пласку форму за рахунок рівномірному розподілу його ваги по всій площині сітки, яка поступово вирівнялась у вертикальній площині. Фіг. 4 - вигляд ротора із засіткованою касетою, в якій зображено форму щільника в двох положеннях: в поз. 1 - перед початком обертання; в поз. 2 - при обертанні, коли відцентрова сила вигинає та ламає щільник. Сітка касети показана пунктиром. Каркас ротора хордіальної медогонки, що заявляється (Фіг. 1), зварено із дуралюмінієвих прутків (перерізом 8×8 мм) і складається із двох горизонтальних граней: верхньої (1) та нижньої (3), з'єднаних чотирма вертикальними ребрами (2). Верхня і нижня горизонтальні грані (Фіг. 2) виготовлені із восьми зовнішніх прутків (1) довжиною 290 мм та восьми внутрішніх прутків (2) довжиною 235 мм, які попарно зварені по одному шаблону у правильні подвійні квадрати. Верхня і нижня горизонтальні грані повернуті одна відносно іншої в горизонтальній площині на 90 градусів та зварені поміж своїми зовнішніми кутами чотирма вертикальними дуралюмінієвими прутками (довжиною 400 мм.), які утворюють зовнішні вертикальні ребра (Фіг. 1, поз. 2) каркаса ротора. На зовнішніх гранях вертикальних ребер (2) по всій їх довжині через кожні 10 мм робляться заглиблення, на які намотане штучне волокно (4). При намотуванні волокна (4) на ребра (2) вони симетрично вигинаються в бік осі ротора і вигляд збоку каркаса ротора набуває форму, зображену - на Фіг. 3. Принципова різниця між дією на щільники сітки ротора і сітки касети зображено на Фіг. 3 та, відповідно, Фіг. 4. 1 UA 97768 U 5 10 15 20 У засіткованому роторі (Фіг. 3) медові щільники в процесі відкачки меду спочатку спираються жорсткою центральною частиною на вигнуту до них у вертикальній площині пластичну центральну частину сітки (рамка зі щільником в поз. 1), а потім, при збільшенні обертів до максимальних значень, площа спирання поширюється поступово до жорсткої периферії сітки (поз. 2) і зберігає рівну пласку форму у вертикальній площині. Тобто, відбувається поступовий розподіл ваги щільника - від центру до периферії. На відміну від цього в широко відомих хордіальних медогонках (на зразок- аналогу - Патент України № 89881, МПК А01К 59/00, Бюл. № 9 - 2014 р.) на пласку металеву сітку касет (Фіг. 4) спираються спрчатку не щільники, а бокові планки рамок (поз. 1). Оскільки ширина їх становить 37 мм, а товщина щільників - 25 мм, то на сітку щільники при обертанні починають спиратися лише після їх деформації-вигину центральної частини щільника від осі ротора. Навіть в тих касетах, де в сітках під бокові планки рамок передбачені вирізи (горизонтальні - для низько-широких рамок, 470×300 мм, або вертикальні - для вузько-високих, 300×470 мм) щільники деформуються і руйнуються із-за зворотного розподілу їх ваги - від жорсткої рівної периферії до пластичного вигнутого центру (поз. 2). До того ж, при рівних значеннях ваги щільників (m) та швидкості обертання роторів (w) руйнівна відцентрова сила Fв=mw r в засіткованому роторі (Фіг. 3) буде меншою, тому що в ньому радіус обертання щільника менший і в поз. 1, і в поз. 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Хордіальна медогонка, в якій ротор відрізняється тим, що вертикальні ребра його каркаса хордіально обмотані по вертикальній спіралі штучним волокном для створення опорної компенсаторної сітки, вигнутої у вертикальній площині в бік осі ротора. 2 UA 97768 U 3 UA 97768 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
