Робочий орган розпушника

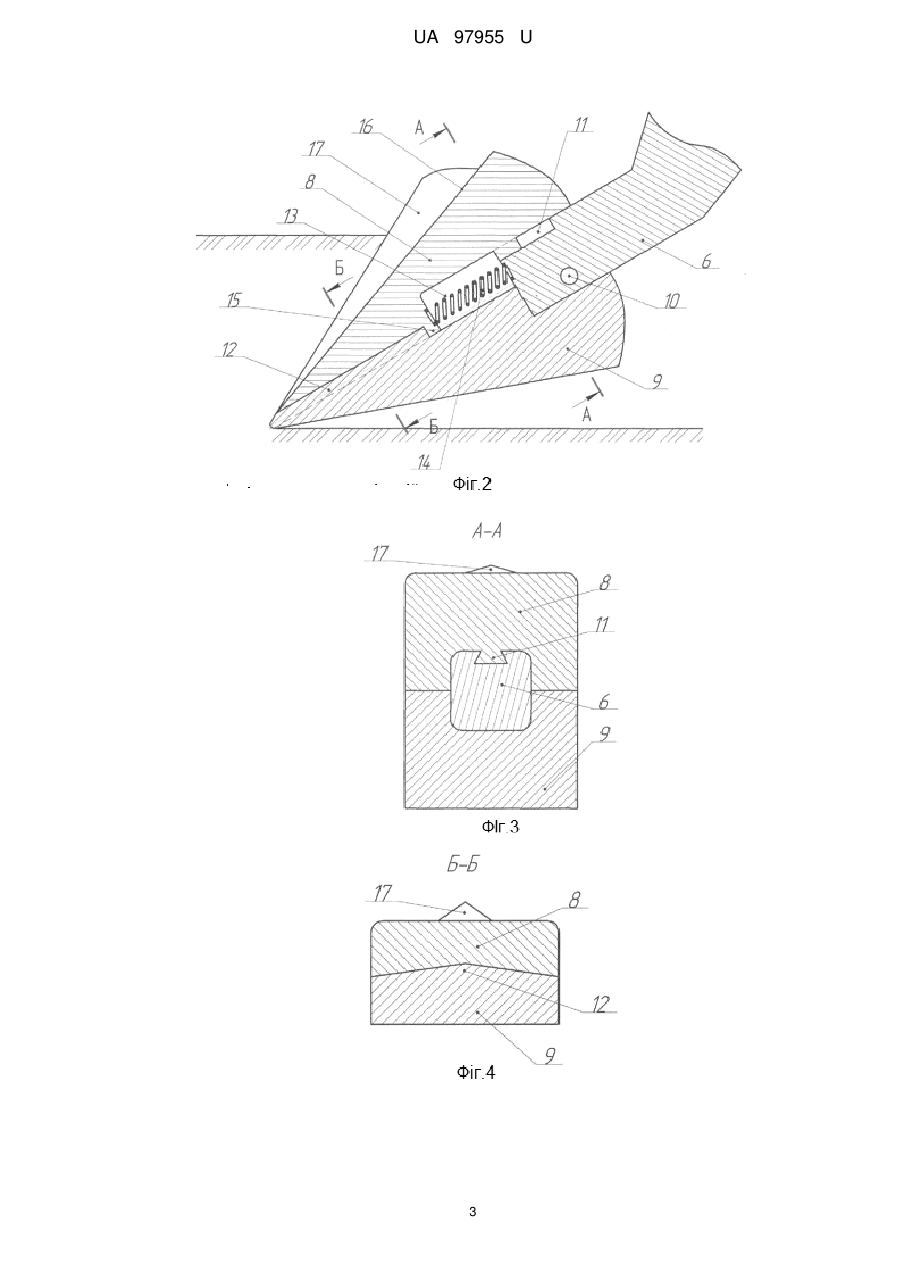

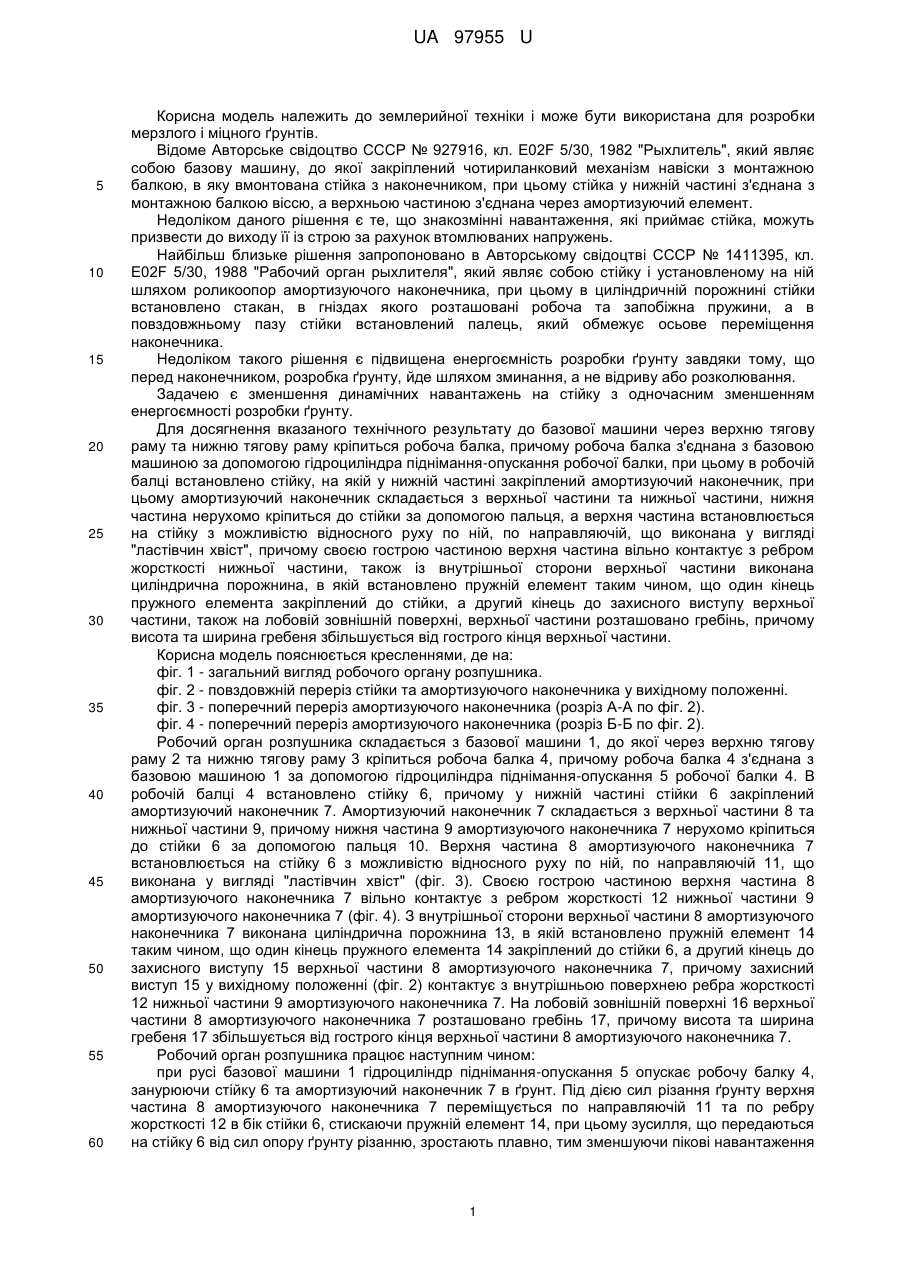

Реферат: Робочий орган розпушника являє собою базову машину, до якої через чотириланковий механізм кріпиться робоча балка, при цьому в робочій балці встановлено стійку, причому у нижній частині стійки закріплений амортизуючий наконечник, причому амортизуючий наконечник складається з верхньої частини та нижньої частини, причому нижня частина нерухомо кріпиться до стійки за допомогою пальця, а верхня частина встановлюється на стійку з можливістю відносного руху по ній, по направляючій, що виконана у вигляді "ластівчин хвіст", причому своєю гострою частиною верхня частина вільно контактує з ребром жорсткості нижньої частини, також із внутрішньої сторони верхньої частини амортизуючого наконечника виконана циліндрична порожнина, в якій встановлено пружній елемент таким чином, що один кінець пружного елемента закріплений до стійки, а другий кінець до захисного виступу верхньої частини, причому захисний виступ у вихідному положенні контактує з внутрішньою поверхнею ребра жорсткості нижньої частини, при цьому на лобовій зовнішній поверхні верхньої частини розташовано гребінь, причому висота та ширина гребеня збільшується від гострого кінця верхньої частини. UA 97955 U (54) РОБОЧИЙ ОРГАН РОЗПУШНИКА UA 97955 U UA 97955 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. Відоме Авторське свідоцтво СССР № 927916, кл. Е02F 5/30, 1982 "Рыхлитель", який являє собою базову машину, до якої закріплений чотириланковий механізм навіски з монтажною балкою, в яку вмонтована стійка з наконечником, при цьому стійка у нижній частині з'єднана з монтажною балкою віссю, а верхньою частиною з'єднана через амортизуючий елемент. Недоліком даного рішення є те, що знакозмінні навантаження, які приймає стійка, можуть призвести до виходу її із строю за рахунок втомлюваних напружень. Найбільш близьке рішення запропоновано в Авторському свідоцтві СССР № 1411395, кл. Е02F 5/30, 1988 "Рабочий орган рыхлителя", який являє собою стійку і установленому на ній шляхом роликоопор амортизуючого наконечника, при цьому в циліндричній порожнині стійки встановлено стакан, в гніздах якого розташовані робоча та запобіжна пружини, а в повздовжньому пазу стійки встановлений палець, який обмежує осьове переміщення наконечника. Недоліком такого рішення є підвищена енергоємність розробки ґрунту завдяки тому, що перед наконечником, розробка ґрунту, йде шляхом зминання, а не відриву або розколювання. Задачею є зменшення динамічних навантажень на стійку з одночасним зменшенням енергоємності розробки ґрунту. Для досягнення вказаного технічного результату до базової машини через верхню тягову раму та нижню тягову раму кріпиться робоча балка, причому робоча балка з'єднана з базовою машиною за допомогою гідроциліндра піднімання-опускання робочої балки, при цьому в робочій балці встановлено стійку, на якій у нижній частині закріплений амортизуючий наконечник, при цьому амортизуючий наконечник складається з верхньої частини та нижньої частини, нижня частина нерухомо кріпиться до стійки за допомогою пальця, а верхня частина встановлюється на стійку з можливістю відносного руху по ній, по направляючій, що виконана у вигляді "ластівчин хвіст", причому своєю гострою частиною верхня частина вільно контактує з ребром жорсткості нижньої частини, також із внутрішньої сторони верхньої частини виконана циліндрична порожнина, в якій встановлено пружній елемент таким чином, що один кінець пружного елемента закріплений до стійки, а другий кінець до захисного виступу верхньої частини, також на лобовій зовнішній поверхні, верхньої частини розташовано гребінь, причому висота та ширина гребеня збільшується від гострого кінця верхньої частини. Корисна модель пояснюється кресленнями, де на: фіг. 1 - загальний вигляд робочого органу розпушника. фіг. 2 - повздовжній переріз стійки та амортизуючого наконечника у вихідному положенні. фіг. 3 - поперечний переріз амортизуючого наконечника (розріз А-А по фіг. 2). фіг. 4 - поперечний переріз амортизуючого наконечника (розріз Б-Б по фіг. 2). Робочий орган розпушника складається з базової машини 1, до якої через верхню тягову раму 2 та нижню тягову раму 3 кріпиться робоча балка 4, причому робоча балка 4 з'єднана з базовою машиною 1 за допомогою гідроциліндра піднімання-опускання 5 робочої балки 4. В робочій балці 4 встановлено стійку 6, причому у нижній частині стійки 6 закріплений амортизуючий наконечник 7. Амортизуючий наконечник 7 складається з верхньої частини 8 та нижньої частини 9, причому нижня частина 9 амортизуючого наконечника 7 нерухомо кріпиться до стійки 6 за допомогою пальця 10. Верхня частина 8 амортизуючого наконечника 7 встановлюється на стійку 6 з можливістю відносного руху по ній, по направляючій 11, що виконана у вигляді "ластівчин хвіст" (фіг. 3). Своєю гострою частиною верхня частина 8 амортизуючого наконечника 7 вільно контактує з ребром жорсткості 12 нижньої частини 9 амортизуючого наконечника 7 (фіг. 4). З внутрішньої сторони верхньої частини 8 амортизуючого наконечника 7 виконана циліндрична порожнина 13, в якій встановлено пружній елемент 14 таким чином, що один кінець пружного елемента 14 закріплений до стійки 6, а другий кінець до захисного виступу 15 верхньої частини 8 амортизуючого наконечника 7, причому захисний виступ 15 у вихідному положенні (фіг. 2) контактує з внутрішньою поверхнею ребра жорсткості 12 нижньої частини 9 амортизуючого наконечника 7. На лобовій зовнішній поверхні 16 верхньої частини 8 амортизуючого наконечника 7 розташовано гребінь 17, причому висота та ширина гребеня 17 збільшується від гострого кінця верхньої частини 8 амортизуючого наконечника 7. Робочий орган розпушника працює наступним чином: при русі базової машини 1 гідроциліндр піднімання-опускання 5 опускає робочу балку 4, занурюючи стійку 6 та амортизуючий наконечник 7 в ґрунт. Під дією сил різання ґрунту верхня частина 8 амортизуючого наконечника 7 переміщується по направляючій 11 та по ребру жорсткості 12 в бік стійки 6, стискаючи пружній елемент 14, при цьому зусилля, що передаються на стійку 6 від сил опору ґрунту різанню, зростають плавно, тим зменшуючи пікові навантаження 1 UA 97955 U 5 10 15 20 25 на стійку 6. В той момент, коли відокремлюється елемент ґрунту, сили різання ґрунту зменшуються, і сила пружності пружного елемента 14 різко поверне у вихідне положення, яке обмежене захисним виступом 15, верхню частину 8, при цьому гребінь 17 нанесе додатковий удар по ґрунту, що призводить до зменшення енергоємності розробки ґрунту за рахунок додаткового сколювання елемента ґрунту. Таким чином, встановлення пружного елемента 14 допомагає забезпечити плавне навантаження стійки 6 та зменшення пікових навантажень, а рух верхньої частини 8 допомагає нанести додатковий удар для зменшення енергоємності розробки ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган розпушника, що являє собою базову машину, до якої через чотириланковий механізм кріпиться робоча балка, при цьому в робочій балці встановлено стійку, причому у нижній частині стійки закріплений амортизуючий наконечник, який відрізняється тим, що амортизуючий наконечник складається з верхньої частини та нижньої частини, причому нижня частина нерухомо кріпиться до стійки за допомогою пальця, а верхня частина встановлюється на стійку з можливістю відносного руху по ній, по направляючій, що виконана у вигляді "ластівчин хвіст", причому своєю гострою частиною верхня частина вільно контактує з ребром жорсткості нижньої частини, також із внутрішньої сторони верхньої частини амортизуючого наконечника виконана циліндрична порожнина, в якій встановлено пружній елемент таким чином, що один кінець пружного елемента закріплений до стійки, а другий кінець до захисного виступу верхньої частини, причому захисний виступ у вихідному положенні контактує з внутрішньою поверхнею ребра жорсткості нижньої частини, при цьому на лобовій зовнішній поверхні верхньої частини розташовано гребінь, причому висота та ширина гребеня збільшується від гострого кінця верхньої частини. 2 UA 97955 U 3 UA 97955 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
