Ущільнюючий відвал бульдозера-планувальника

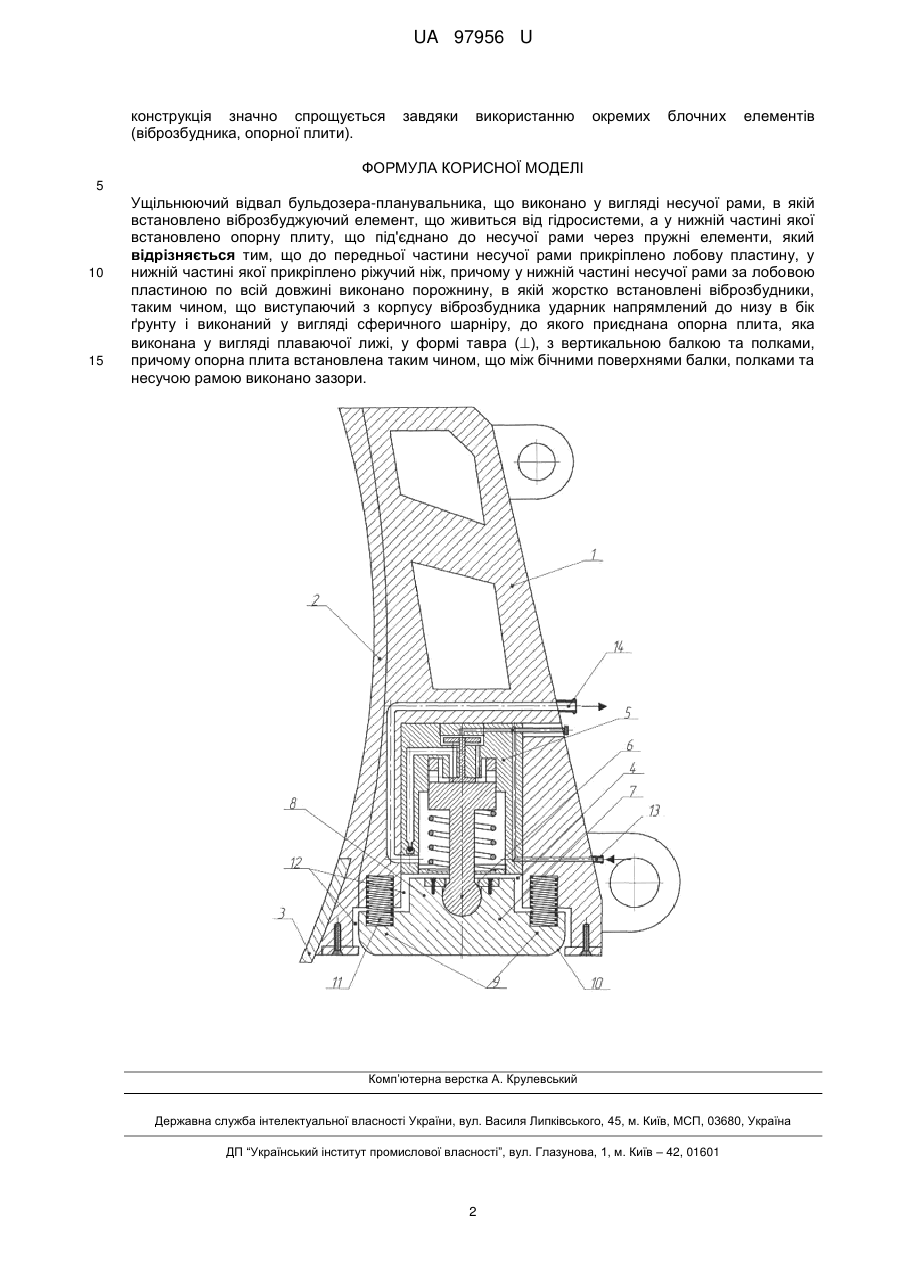

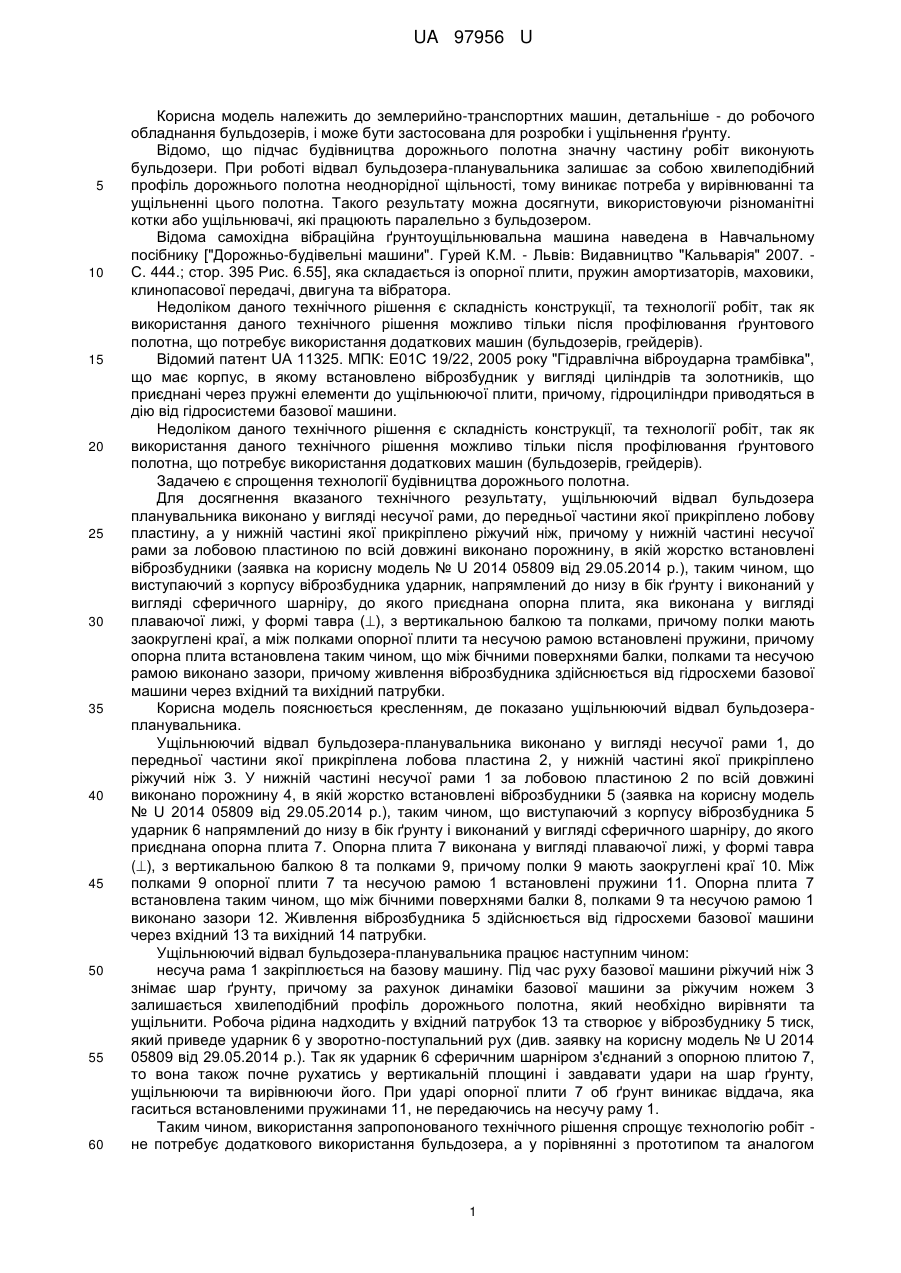

Реферат: Ущільнюючий відвал бульдозера-планувальника виконано у вигляді несучої рами, в якій встановлено віброзбуджуючий елемент, що живиться від гідросистеми, а у нижній частині якої встановлено опорну плиту, що під'єднано до несучої рами через пружні елементи, причому до передньої частини несучої рами прикріплено лобову пластину, у нижній частині якої прикріплено ріжучий ніж, причому у нижній частині несучої рами за лобовою пластиною по всій довжині виконано порожнину, в якій жорстко встановлені віброзбудники таким чином, що виступаючий з корпусу віброзбудника ударник напрямлений до низу в бік ґрунту і виконаний у вигляді сферичного шарніру, до якого приєднана опорна плита, яка виконана у вигляді плаваючої лижі, у формі тавра (), з вертикальною балкою та полками, причому опорна плита встановлена таким чином, що між бічними поверхнями балки, полками та несучою рамою виконано зазори. UA 97956 U (54) УЩІЛЬНЮЮЧИЙ ВІДВАЛ БУЛЬДОЗЕРА-ПЛАНУВАЛЬНИКА UA 97956 U UA 97956 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийно-транспортних машин, детальніше - до робочого обладнання бульдозерів, і може бути застосована для розробки і ущільнення ґрунту. Відомо, що підчас будівництва дорожнього полотна значну частину робіт виконують бульдозери. При роботі відвал бульдозера-планувальника залишає за собою хвилеподібний профіль дорожнього полотна неоднорідної щільності, тому виникає потреба у вирівнюванні та ущільненні цього полотна. Такого результату можна досягнути, використовуючи різноманітні котки або ущільнювачі, які працюють паралельно з бульдозером. Відома самохідна вібраційна ґрунтоущільнювальна машина наведена в Навчальному посібнику ["Дорожньо-будівельні машини". Гурей К.М. - Львів: Видавництво "Кальварія" 2007. С. 444.; стор. 395 Рис. 6.55], яка складається із опорної плити, пружин амортизаторів, маховики, клинопасової передачі, двигуна та вібратора. Недоліком даного технічного рішення є складність конструкції, та технології робіт, так як використання даного технічного рішення можливо тільки після профілювання ґрунтового полотна, що потребує використання додаткових машин (бульдозерів, грейдерів). Відомий патент UA 11325. МПК: Е01С 19/22, 2005 року "Гідравлічна віброударна трамбівка", що має корпус, в якому встановлено віброзбудник у вигляді циліндрів та золотників, що приєднані через пружні елементи до ущільнюючої плити, причому, гідроциліндри приводяться в дію від гідросистеми базової машини. Недоліком даного технічного рішення є складність конструкції, та технології робіт, так як використання даного технічного рішення можливо тільки після профілювання ґрунтового полотна, що потребує використання додаткових машин (бульдозерів, грейдерів). Задачею є спрощення технології будівництва дорожнього полотна. Для досягнення вказаного технічного результату, ущільнюючий відвал бульдозера планувальника виконано у вигляді несучої рами, до передньої частини якої прикріплено лобову пластину, а у нижній частині якої прикріплено ріжучий ніж, причому у нижній частині несучої рами за лобовою пластиною по всій довжині виконано порожнину, в якій жорстко встановлені віброзбудники (заявка на корисну модель № U 2014 05809 від 29.05.2014 р.), таким чином, що виступаючий з корпусу віброзбудника ударник, напрямлений до низу в бік ґрунту і виконаний у вигляді сферичного шарніру, до якого приєднана опорна плита, яка виконана у вигляді плаваючої лижі, у формі тавра (), з вертикальною балкою та полками, причому полки мають заокруглені краї, а між полками опорної плити та несучою рамою встановлені пружини, причому опорна плита встановлена таким чином, що між бічними поверхнями балки, полками та несучою рамою виконано зазори, причому живлення віброзбудника здійснюється від гідросхеми базової машини через вхідний та вихідний патрубки. Корисна модель пояснюється кресленням, де показано ущільнюючий відвал бульдозерапланувальника. Ущільнюючий відвал бульдозера-планувальника виконано у вигляді несучої рами 1, до передньої частини якої прикріплена лобова пластина 2, у нижній частині якої прикріплено ріжучий ніж 3. У нижній частині несучої рами 1 за лобовою пластиною 2 по всій довжині виконано порожнину 4, в якій жорстко встановлені віброзбудники 5 (заявка на корисну модель № U 2014 05809 від 29.05.2014 р.), таким чином, що виступаючий з корпусу віброзбудника 5 ударник 6 напрямлений до низу в бік ґрунту і виконаний у вигляді сферичного шарніру, до якого приєднана опорна плита 7. Опорна плита 7 виконана у вигляді плаваючої лижі, у формі тавра (), з вертикальною балкою 8 та полками 9, причому полки 9 мають заокруглені краї 10. Між полками 9 опорної плити 7 та несучою рамою 1 встановлені пружини 11. Опорна плита 7 встановлена таким чином, що між бічними поверхнями балки 8, полками 9 та несучою рамою 1 виконано зазори 12. Живлення віброзбудника 5 здійснюється від гідросхеми базової машини через вхідний 13 та вихідний 14 патрубки. Ущільнюючий відвал бульдозера-планувальника працює наступним чином: несуча рама 1 закріплюється на базову машину. Під час руху базової машини ріжучий ніж 3 знімає шар ґрунту, причому за рахунок динаміки базової машини за ріжучим ножем 3 залишається хвилеподібний профіль дорожнього полотна, який необхідно вирівняти та ущільнити. Робоча рідина надходить у вхідний патрубок 13 та створює у віброзбуднику 5 тиск, який приведе ударник 6 у зворотно-поступальний рух (див. заявку на корисну модель № U 2014 05809 від 29.05.2014 р.). Так як ударник 6 сферичним шарніром з'єднаний з опорною плитою 7, то вона також почне рухатись у вертикальній площині і завдавати удари на шар ґрунту, ущільнюючи та вирівнюючи його. При ударі опорної плити 7 об ґрунт виникає віддача, яка гаситься встановленими пружинами 11, не передаючись на несучу раму 1. Таким чином, використання запропонованого технічного рішення спрощує технологію робіт не потребує додаткового використання бульдозера, а у порівнянні з прототипом та аналогом 1 UA 97956 U конструкція значно спрощується (віброзбудника, опорної плити). завдяки використанню окремих блочних елементів ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Ущільнюючий відвал бульдозера-планувальника, що виконано у вигляді несучої рами, в якій встановлено віброзбуджуючий елемент, що живиться від гідросистеми, а у нижній частині якої встановлено опорну плиту, що під'єднано до несучої рами через пружні елементи, який відрізняється тим, що до передньої частини несучої рами прикріплено лобову пластину, у нижній частині якої прикріплено ріжучий ніж, причому у нижній частині несучої рами за лобовою пластиною по всій довжині виконано порожнину, в якій жорстко встановлені віброзбудники, таким чином, що виступаючий з корпусу віброзбудника ударник напрямлений до низу в бік ґрунту і виконаний у вигляді сферичного шарніру, до якого приєднана опорна плита, яка виконана у вигляді плаваючої лижі, у формі тавра (), з вертикальною балкою та полками, причому опорна плита встановлена таким чином, що між бічними поверхнями балки, полками та несучою рамою виконано зазори. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
