Секція механізованого кріплення

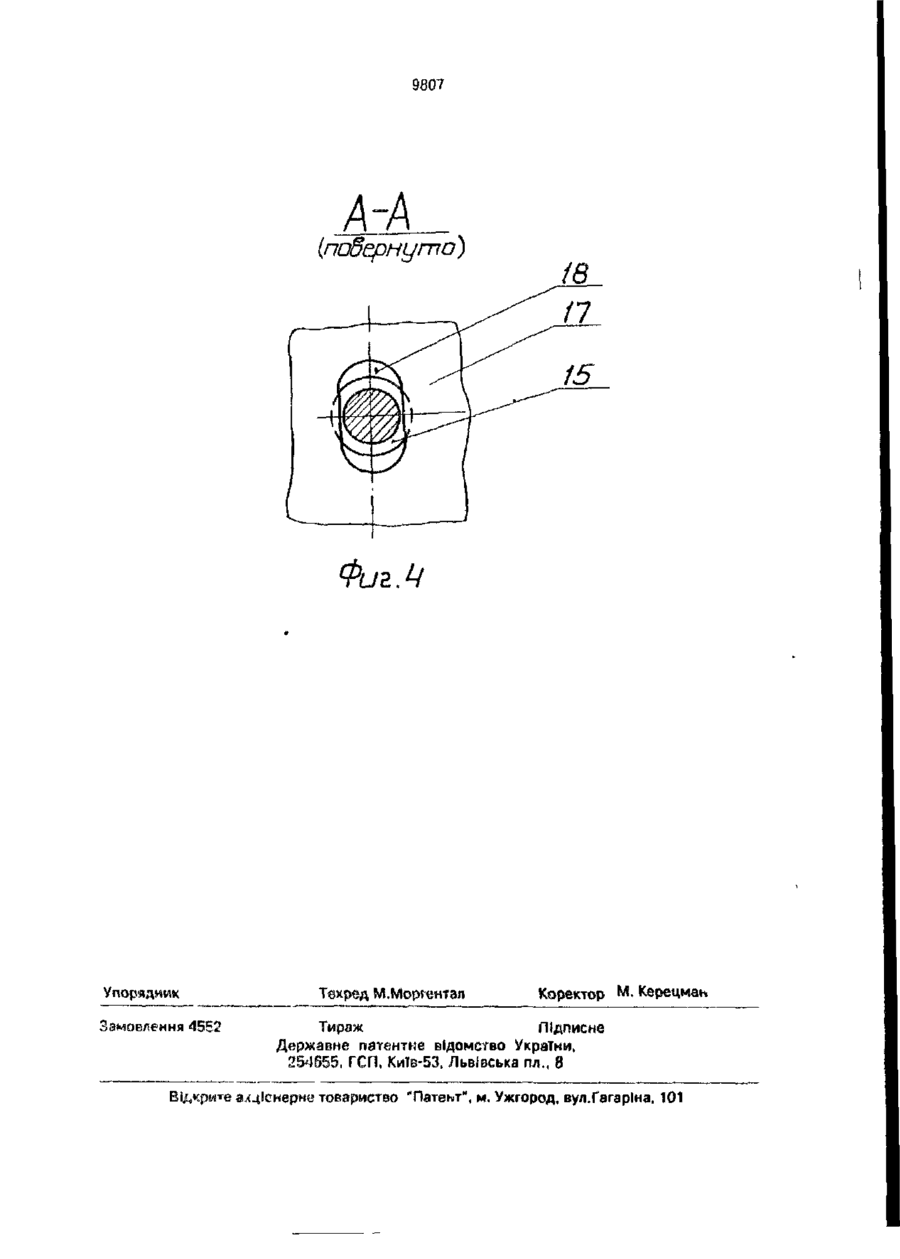

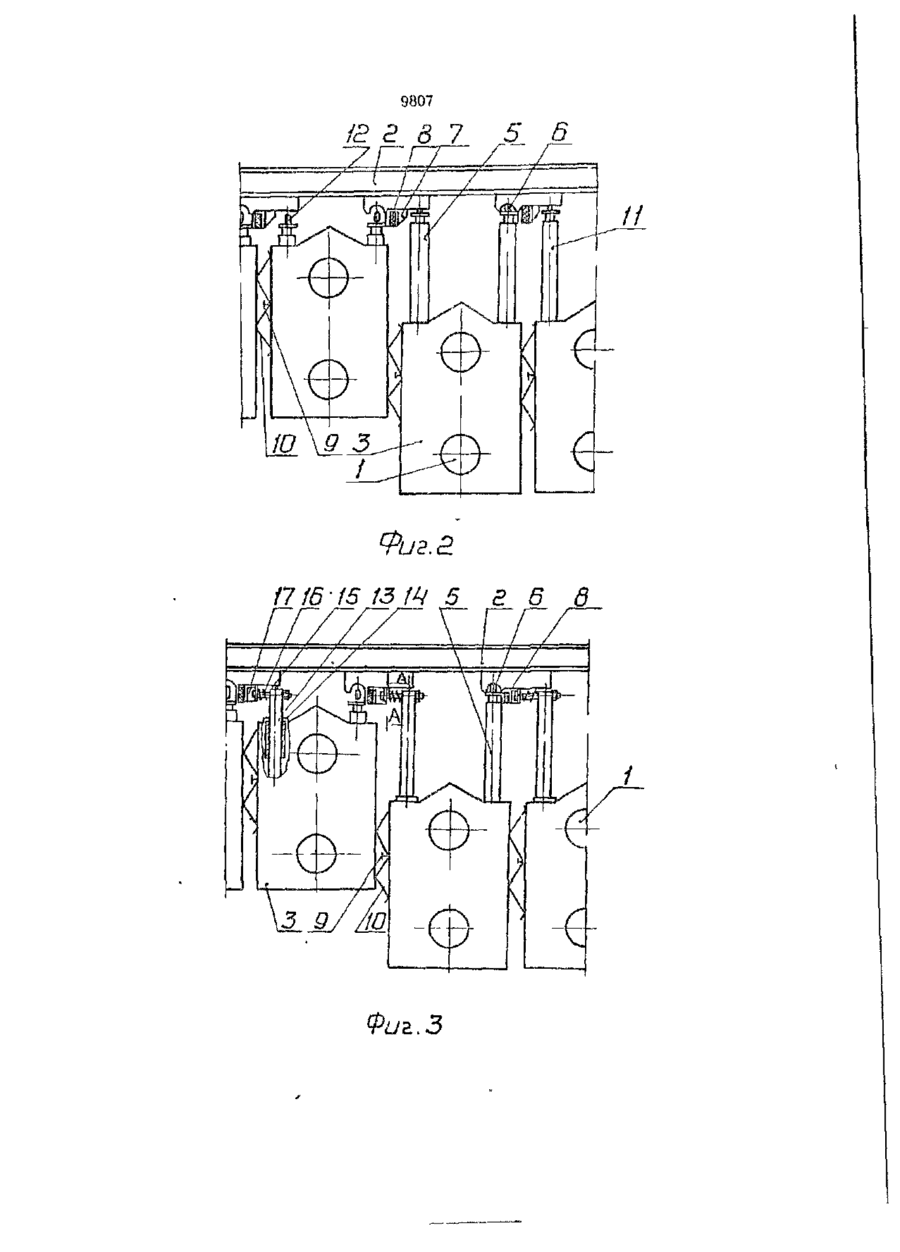

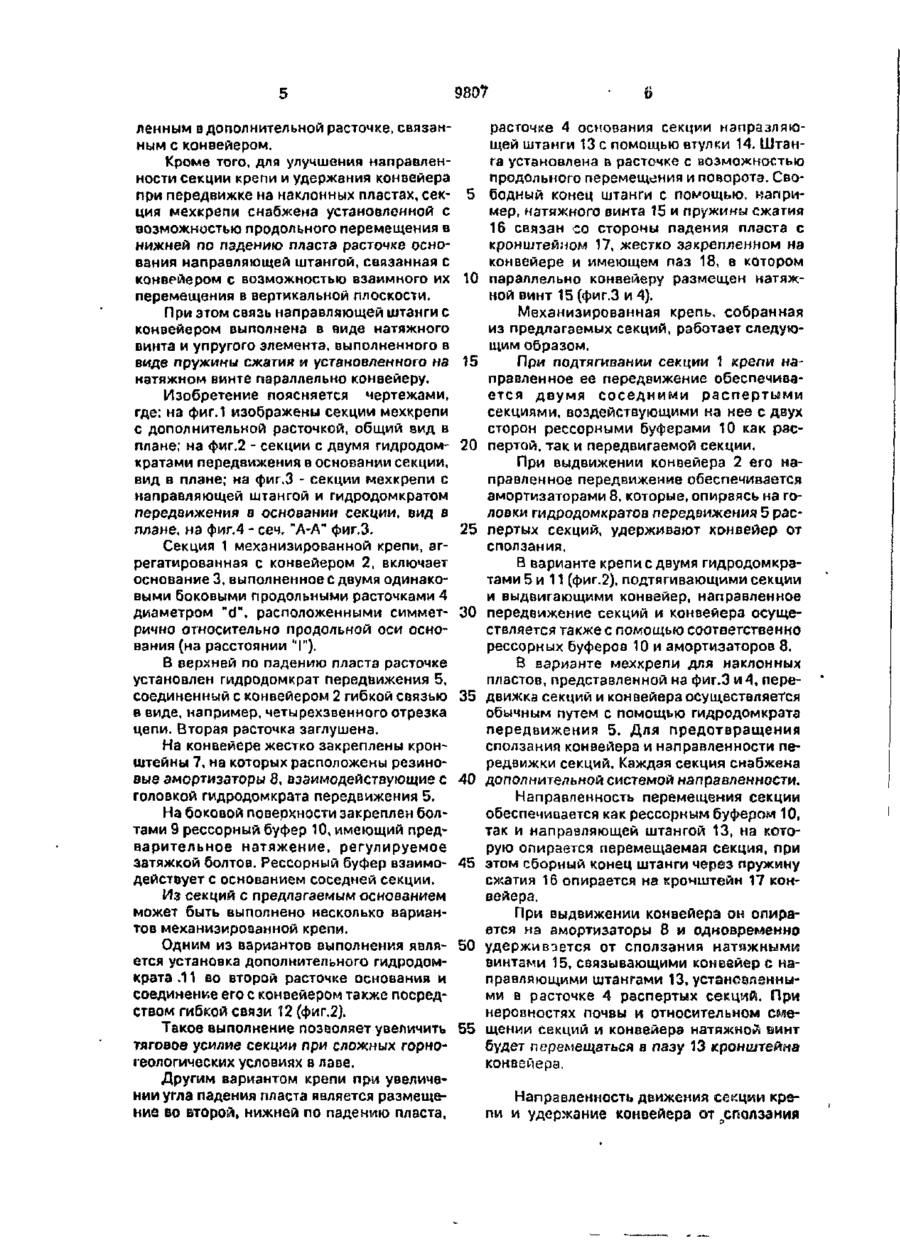

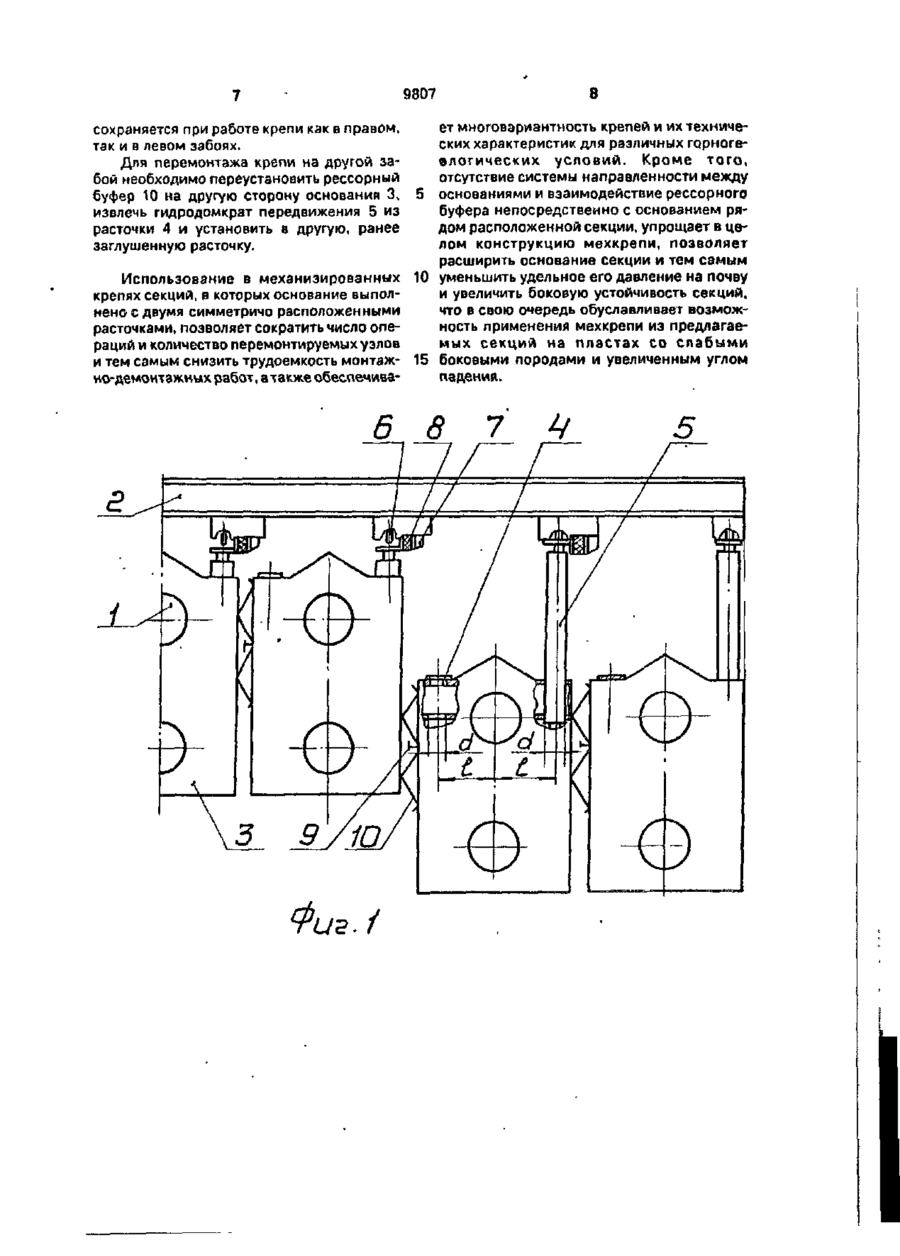

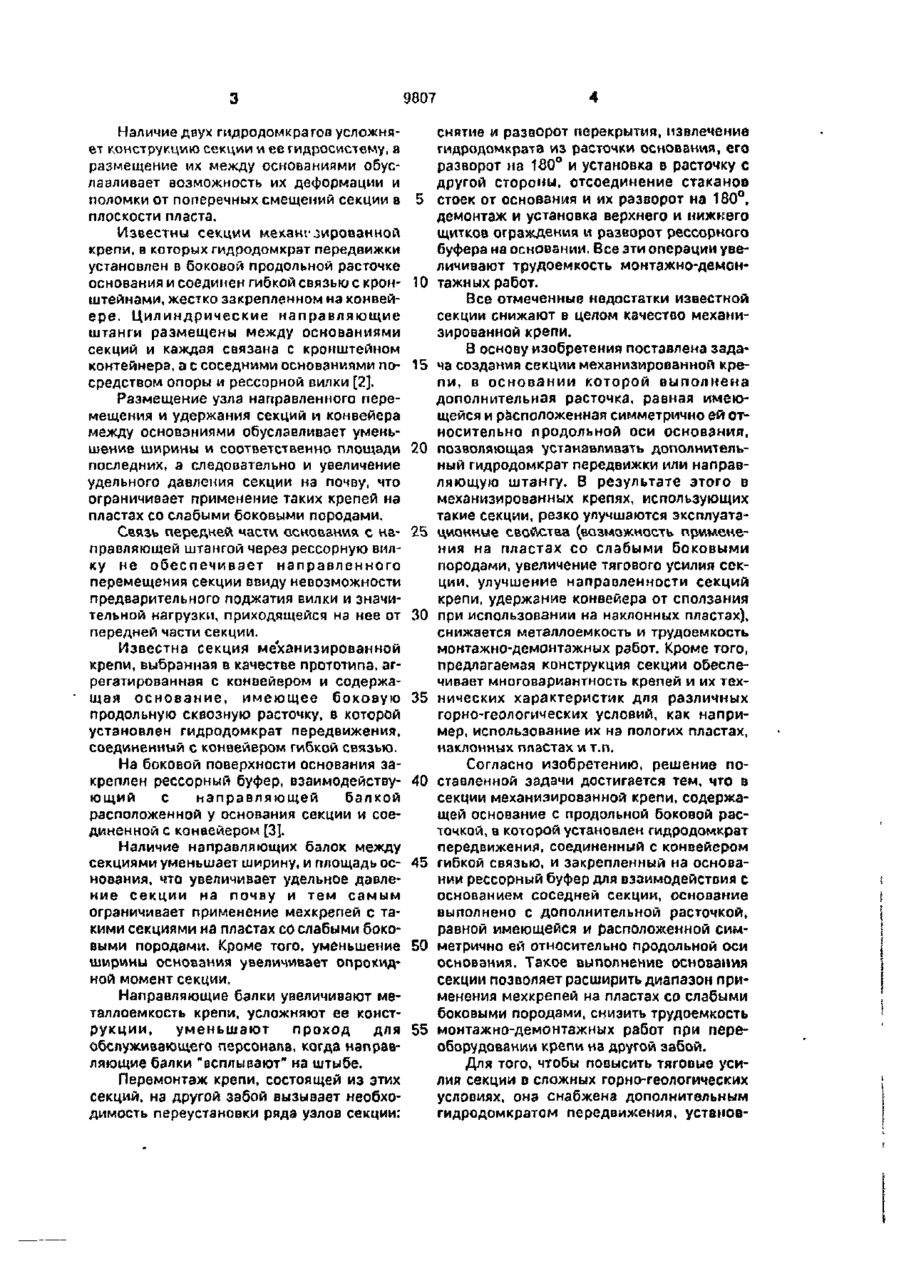

1. Секция механизированной крепи, содержащая основание с продольной боковой расточкой, в которой установлен гидродомкрат передвижения, соединенный с конвейером гибкой связью, и закрепленный на основании рессорный буфер для взаимодействия с основанием соседней секции, о т л и ч а ю щ а я с я тем, что основание выполнено с дополнительной расточкой, равной имеющейся и расположенной симметрично ей относительно продольной оси основания. 2. Секция механизированной крепи по п.1, о т л и ч а ю щ а я с я тем, что она снабжена дополнительным гидродомкратом передвижки, установленным в дополнительной расточке, связанном с конвейером. 3. Секция механизированной крепи по п.1, о т л и ч а ю щ а я с я тем, что она снабжена установленной с возможностью продольного перемещения в нижней по падению пласта расточке основания, направляющей штангой, связанной с конвейером с возможностью взаимного их перемещения в вертикальной плоскости. 4. Секция механизированной крепи по п.З, о т л и ч а ю щ а я с я тем, что связь направляющей штанги с конвейером выполнена в виде натяжного винта и упругого элемента, установленного на натяжном винте параллельно конвейеру. Изобретение относится к горному делу, а именно к креплению призабойного пространства механизированными крепями при выемке угля на пологих и наклонных пластах со слабыми боковыми породами. редвигаются и устанавливаются во взаимоперпендикулярном положении двумя симметрично расположенными относительно секции гидравлическими домкратами и рычагами с упорами, взаимодействующими с основанием секции и шарнирно связанными с одной стороны с гидравлическими домкратами, а с другой - с конвейером [1], Известны секции механизированной крепи, которые совместно с конвейером пе 5. Секция механизированной крепи по п .4, о т л и ч а ю щ а я с я тем, что упругий элемент выполнен в виде пружины сжатия. С 9807 Наличие двух гидродомкрагов усложняет конструкцию секции и ее гидросистему, а размещение мх между основаниями обуславливает возможность их деформации и поломки от поперечных смещений секции в плоскости пласта. Известны секции механизированной крепи, в которых гидродомкрат передвижки установлен в боковой продольной расточке основания и соединен гибкой связью с кронштейнами, жестко закрепленном на конвейере. Цилиндрические направляющие штанги размещены между основаниями секций и каждая связана с кронштейном контейнера, а с соседними основаниями посредством опоры и рессорной вилки [2]. Размещение узла направленного перемещения и удержания секций и конвейера между основаниями обуславливает уменьшение ширины и соответственно площади последних, а следовательно и увеличение удельного давления секции на почву, что ограничивает применение таких крепей на пластах со слабыми боковыми породами. Связь передней части основания с направляющей штангой через рессорную вилку не обеспечивает направленного перемещения секции ввиду невозможности предварительного поджатия вилки и значительной нагрузки, приходящейся на нее от передней части секции. Известна секция механизированной крепи, выбранная в качестве прототипа, агрегзтированная с конвейером и содержащая о с н о в а н и е , имеющее боковую продольную сквозную расточку, в которой установлен гидродомкрат передвижения, соединенный с конвейером гибкой связью. На боковой поверхности основания закреплен рессорный буфер, взаимодействующий с направляющей балкой расположенной у основания секции и соединенной с конвейером [3]. Наличие направляющих балок между секциями уменьшает ширину, и площадь основания, что увеличивает удельное давление с е к ц и и на почву и тем самым ограничивает применение мехкрепей с такими секциями на пластах со слабыми боковыми породами. Кроме того, уменьшение ширины основания увеличивает опрокидной момент секции. Направляющие бзлки увеличивают металлоемкость крепи, усложняют ее конструкции, уменьшают проход для обслуживающего персонала, когда направляющие балки "всплывают" на штыбе. Перемонтаж крепи, состоящей из этих секций, на другой забой вызывает необходимость переустановки ряда узлов секции: 5 10 15 20 25 30 35 40 45 50 55 снятие и разворот перекрытия, извлечение гидродомкрата из расточки основания, его разворот на 180° и установка в расточку с другой стороны, отсоединение стаканов стоек от основания и их разворот на 180°, демонтаж и установка верхнего и нижнего щитков ограждения и разворот рессорного буфера на основании. Все эти операции увеличивают трудоемкость монтажно-демонтажных работ. Все отмеченные недостатки известкой секции снижают в целом качество механизированной крепи. В основу изобретения поставлена задача создания секции механизированной крепи, в о с н о в а н и и которой выполнена дополнительная расточка, равная имеющейся и расположенная симметрично ей относительно продольной оси основания, позволяющая устанавливать дополнительный гидродомкрат передвижки или направляющую штзнгу. В результате этого в механизированных крепях, использующих такие секции, резко улучшаются зксплуатационные свойства (возможность применения на пластах со слабыми боковыми породами, увеличение тягового усилия секции, улучшение направленности секций крепи, удержание конвейера от сползания при использовании на наклонных пластах), снижается металлоемкость и трудоемкость монтажно-демонтажных работ. Кроме того, предлагаемая конструкция секции обеспечивает многовариантность крепей и их технических характеристик для различных горно-геологических условий, как например, использование их на пологих пластах, наклонных пластах и т.п. Согласно изобретению, решение поставленной задачи достигается тем, что в секции механизированной крепи, содержащей основание с продольной боковой расточкой, в которой установлен гидродомкрат передвижения, соединенный с конвейером гибкой связью, и закрепленный на основании рессорный буфер для взаимодействия с основанием соседней секции, основание выполнено с дополнительной расточкой, равной имеющейся и расположенной синметрично ей относительно продольной оси основания. Такое выполнение основания секции позволяет расширить диапазон применения мехкрепей на пластах со слабыми боковыми породами, снизить трудоемкость монтажно-демонтажных работ при переоборудовании крепи на другой забой. Для того, чтобы повысить тяговые усилия секции в сложных горно-геологических условиях, она снабжена дополнительным гидродомкратом передвижения, установ 980? расточке 4 основания секции нэпразляюленным в дополнительной расточке, связанщей штанги 13 с помощью втулки 14. Штанным с конвейером. га установлена в расточке с возможностью Кроме того, для улучшения направленпродольного перемещения и поворота. Своности секции крепи и удержания конвейера при передвижке на наклонных пластах, сек- 5 бодный конец штанги с помощью, например, натяжного винта Ї5 и пружины сжатия ция мехкрепи снабжена установленной с 16 связан со стороны падения пласта с возможностью продольного перемещения в кронштейном 17, жестко закрепленном на нижней по падению пласта расточке осноконвейере и имеющем паз 18, в котором вания направляющей штангой, связанная с конвейером с возможностью взаимного их 10 параллельно конвейеру размещен натяжной винт 15 (фиг.З и 4). перемещения в вертикальной плоскости. При этом связь направляющей штанги с Механизированная крепь, собранная конвейером выполнена в виде натяжного из предлагаемых секций, работает следуювинта и упругого элемента, выполненного в щим образом. виде пружины сжатия и установленного на 15 При подтягивании секции 1 крепи нанатяжном винте параллельно конвейеру. правленное ее передвижение обеспечиваИзобретение поясняется чертежами, ется двумя соседними распертыми где: на фиг.1 изображены секции мехкрепи секциями, воздействующими на нее с двух с дополнительной расточкой, общий вид в сторон рессорными буферами 10 как рзсплане; на фиг.2 - секции с двумя гидродом- 20 пертой, так и передвигаемой секции. кратами передвижения в основании секции, При выдвижении конвейера 2 его навид в плане; на фиг.З - секции мехкрепи с правленное передвижение обеспечивается направляющей штангой и гидродомкратом амортизаторами 8, которые, опираясь на гопередвижения в основании секции, вид в ловки гидродомкратов передвижения 5 расплане, на фиг.4 - сеч. "А-А" фиг.З. 25 пертых секций, удерживают конвейер от Секция 1 механизированной крепи, агсползания. регатированная с конвейером 2, включает В варианте крепи с двумя гидродомкраоснование 3, выполненное с двумя одинакотами 5 и 11 (фиг.2), подтягивающими секции выми боковыми продольными расточками 4 и выдвигающими конвейер, направленное диаметром "d", расположенными симмет- 30 передвижение секций и конвейера осущерично относительно продольной оси осноствляется также с помощью соответственно вания (на расстоянии "I"). рессорных буферов 10 и амортизаторов 8. В верхней по падению пласта расточке В варианте мехкрепи для наклонных установлен гидродомкрат передвижения 5, пластов, представленной на фиг.З и 4, пересоединенный с конвейером 2 гибкой связью 35 движкасекций и конвейера осуществляется в виде, например, четырехзвенного отрезка обычным путем с помощью гидродомкрата цепи. Вторая расточка заглушена. передвижения 5. Для предотвращения На конвейере жестко закреплены кронсползания конвейера и направленности пештейны 7, на которых расположены резиноредвижки секций. Каждая секция снабжена вые амортизаторы 8, взаимодействующие с •40 дополнительной системой направленности. головкой гидродомкрата передвижения 5. Направленность перемещения секции На боковой поверхности закреплен болобеспечивается как рессорным буфером 10, тами 9 рессорный буфер 10, имеющий предтак и направляющей штангой 13, на котоварительное натяжение, регулируемое рую опирается перемещаемая секция, при затяжкой болтов. Рессорный буфер взаимо- 45 этом сборный конец штанги через пружину действует с основанием соседней секции. сжатия 16 опирается на кронштейн 17 конИз секций с предлагаемым основанием вейера. может быть выполнено несколько варианПри выдвижении конвейера он опиратов механизированной крепи. ется на амортизаторы 8 и одновременно Одним из вариантов выполнения явля- 50 удерживается от сползания натяжными ется установка дополнительного гидродомвинтами 15, связывающими конвейер с накрата .11 во второй расточке основания и правляющими штангами 13, установленнысоединение его с конвейером также посредми в расточке 4 распертых секций. При ством гибкой связи 12 (фиг.2). неровностях почвы и относительном смеТакое выполнение позволяет увеличить 55 щении секций и конвейера натяжной винт тяговое усилие секции при сложных горнобудет перемещаться о пазу 13 кронштейна геологических условиях в лаве. конвейера. Другим вариантом крепи при увеличении угла падения пласта является размещеНаправленность движения секции крение во второй, нижней по падению пласта, пи и удержание конвейера от сползания 8 9807 ет многовариантность крепей и их технических характеристик для различных горноге©логических у с л о в и й . Кроме т о г о , отсутствие системы направленности между основаниями и взаимодействие рессорного буфера непосредственно с основанием рядом расположенной секции, упрощает в целом конструкцию мехкрепи, позволяет расширить основание секции и тем самым Использование в механизированных 10 уменьшить удельное его давление на почву и увеличить боковую устойчивость секций, крепях секций, в которых основание выполчто в свою очередь обуславливает возможнено с двумя симметричо расположенными ность применения мехкрепи из предлагаерасточками, позволяет сократить число опемых секций на пластах со слабыми раций и количество перемонтируемых узлов и тем самым снизить трудоемкость монтаж* 15 боковыми породами и увеличенным углом падения. но-демоитажных работ, а также обеспечива сохраняется при работе крепи как в правом, так и в левом забоях. Для перемонтажа крепи на другой забой необходимо переустановить рессорный буфер 10 на другую сторону основания 3, извлечь гидродомкрат передвижения 5 из расточки 4 и установить в другую, ранее заглушённую расточку. Б в Фиг./ І 5 9807 г в 7 5 6 Фиг. г ІІ/б' 15 13 № 5 Фиг.З г 6 в 9807 (повернуто) ФигМ Упорядник Замовлення 4552 Техред М.МорКїнтал Коректор м - Кєрецмаь Підписне Державне патентне ВІДОМСЇВО України, 254655, ГСП, КиТв-53, Львівська пл., 8 ахдіонерне товариство "Патент", м, Ужгород, вул.ГагарІна, 101
