Кришка для посуду

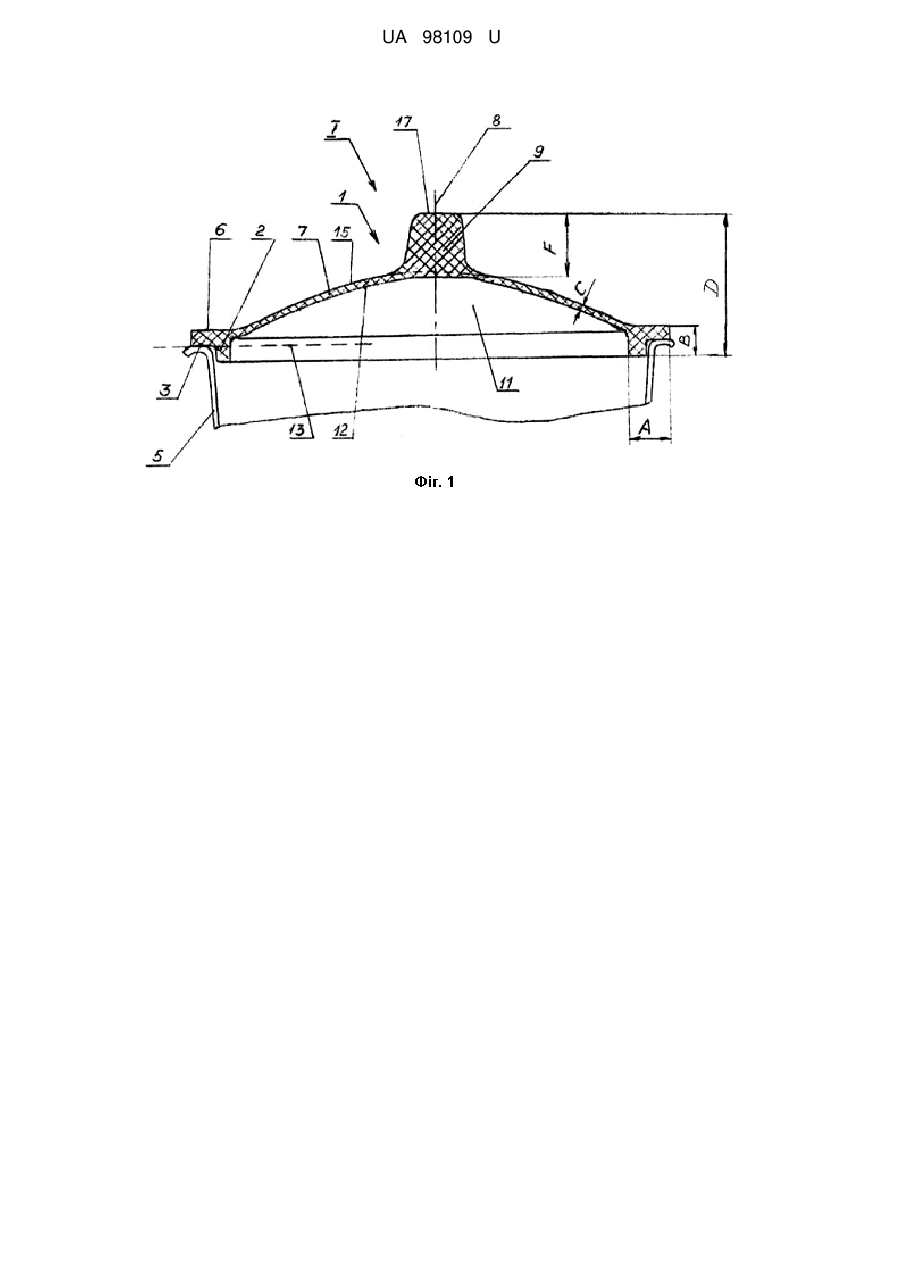

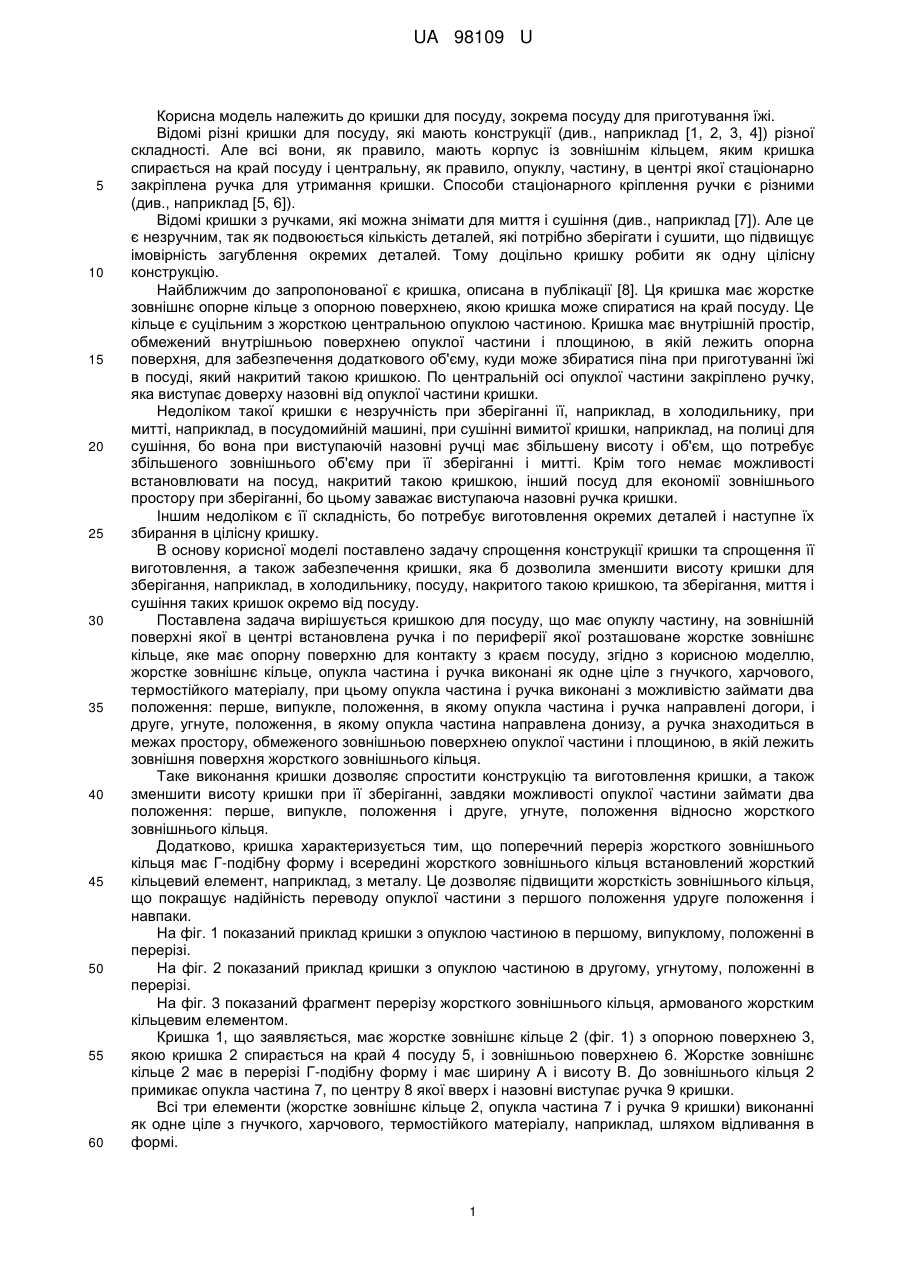

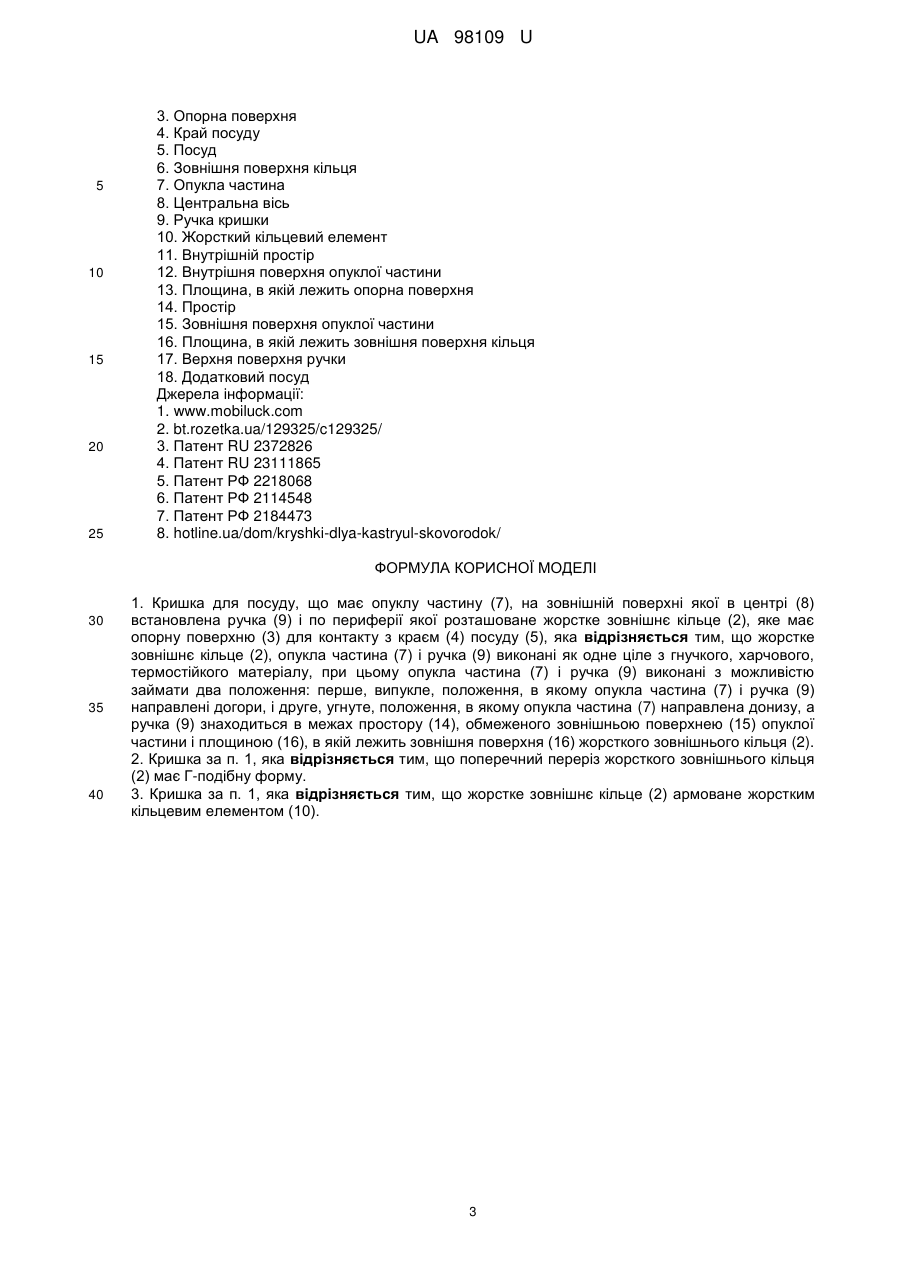

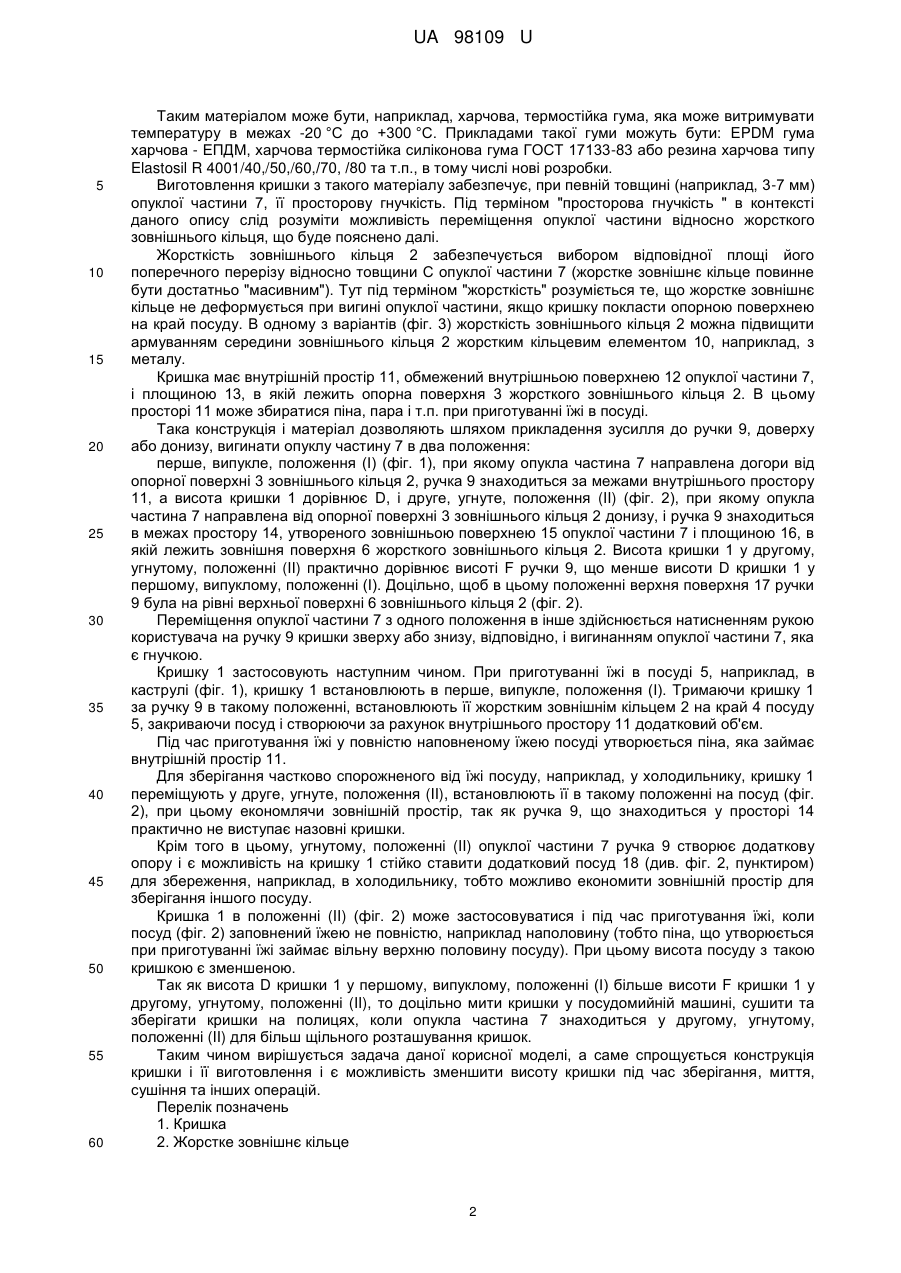

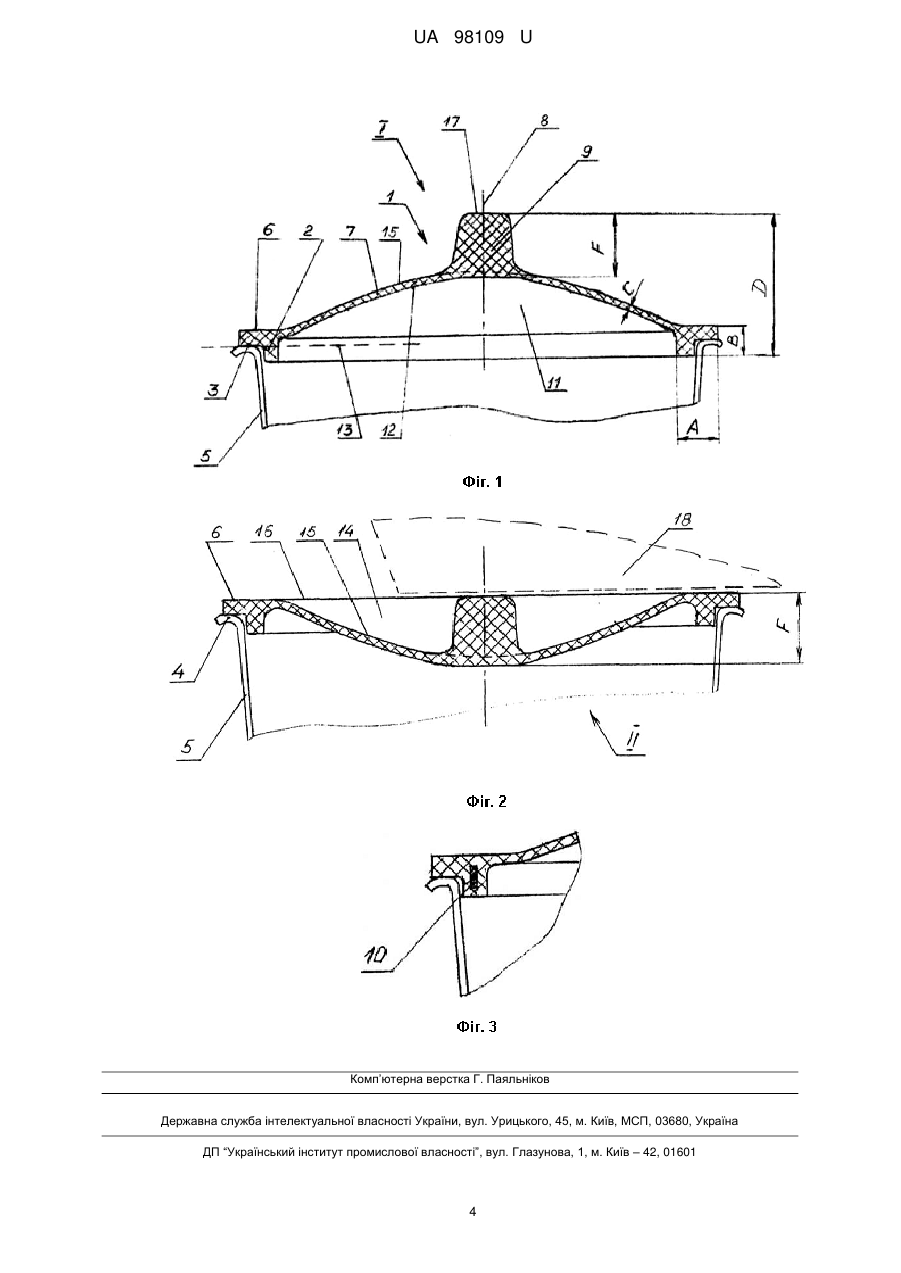

Реферат: Кришка для посуду має опуклу частину, на зовнішній поверхні якої в центрі встановлена ручка і по периферії якої розташоване жорстке зовнішнє кільце, яке має опорну поверхню для контакту з краєм посуду. Жорстке зовнішнє кільце, опукла частина і ручка виконані як одне ціле з гнучкого, харчового, термостійкого матеріалу. При цьому опукла частина і ручка виконані з можливістю займати два положення: перше, випукле, положення, в якому опукла частина і ручка направлені догори, і друге, угнуте, положення, в якому опукла частина направлена донизу, а ручка знаходиться в межах простору, обмеженого зовнішньою поверхнею опуклої частини і площиною, в якій лежить зовнішня поверхня жорсткого зовнішнього кільця. UA 98109 U (12) UA 98109 U UA 98109 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кришки для посуду, зокрема посуду для приготування їжі. Відомі різні кришки для посуду, які мають конструкції (див., наприклад [1, 2, 3, 4]) різної складності. Але всі вони, як правило, мають корпус із зовнішнім кільцем, яким кришка спирається на край посуду і центральну, як правило, опуклу, частину, в центрі якої стаціонарно закріплена ручка для утримання кришки. Способи стаціонарного кріплення ручки є різними (див., наприклад [5, 6]). Відомі кришки з ручками, які можна знімати для миття і сушіння (див., наприклад [7]). Але це є незручним, так як подвоюється кількість деталей, які потрібно зберігати і сушити, що підвищує імовірність загублення окремих деталей. Тому доцільно кришку робити як одну цілісну конструкцію. Найближчим до запропонованої є кришка, описана в публікації [8]. Ця кришка має жорстке зовнішнє опорне кільце з опорною поверхнею, якою кришка може спиратися на край посуду. Це кільце є суцільним з жорсткою центральною опуклою частиною. Кришка має внутрішній простір, обмежений внутрішньою поверхнею опуклої частини і площиною, в якій лежить опорна поверхня, для забезпечення додаткового об'єму, куди може збиратися піна при приготуванні їжі в посуді, який накритий такою кришкою. По центральній осі опуклої частини закріплено ручку, яка виступає доверху назовні від опуклої частини кришки. Недоліком такої кришки є незручність при зберіганні її, наприклад, в холодильнику, при митті, наприклад, в посудомийній машині, при сушінні вимитої кришки, наприклад, на полиці для сушіння, бо вона при виступаючій назовні ручці має збільшену висоту і об'єм, що потребує збільшеного зовнішнього об'єму при її зберіганні і митті. Крім того немає можливості встановлювати на посуд, накритий такою кришкою, інший посуд для економії зовнішнього простору при зберіганні, бо цьому заважає виступаюча назовні ручка кришки. Іншим недоліком є її складність, бо потребує виготовлення окремих деталей і наступне їх збирання в цілісну кришку. В основу корисної моделі поставлено задачу спрощення конструкції кришки та спрощення її виготовлення, а також забезпечення кришки, яка б дозволила зменшити висоту кришки для зберігання, наприклад, в холодильнику, посуду, накритого такою кришкою, та зберігання, миття і сушіння таких кришок окремо від посуду. Поставлена задача вирішується кришкою для посуду, що має опуклу частину, на зовнішній поверхні якої в центрі встановлена ручка і по периферії якої розташоване жорстке зовнішнє кільце, яке має опорну поверхню для контакту з краєм посуду, згідно з корисною моделлю, жорстке зовнішнє кільце, опукла частина і ручка виконані як одне ціле з гнучкого, харчового, термостійкого матеріалу, при цьому опукла частина і ручка виконані з можливістю займати два положення: перше, випукле, положення, в якому опукла частина і ручка направлені догори, і друге, угнуте, положення, в якому опукла частина направлена донизу, а ручка знаходиться в межах простору, обмеженого зовнішньою поверхнею опуклої частини і площиною, в якій лежить зовнішня поверхня жорсткого зовнішнього кільця. Таке виконання кришки дозволяє спростити конструкцію та виготовлення кришки, а також зменшити висоту кришки при її зберіганні, завдяки можливості опуклої частини займати два положення: перше, випукле, положення і друге, угнуте, положення відносно жорсткого зовнішнього кільця. Додатково, кришка характеризується тим, що поперечний переріз жорсткого зовнішнього кільця має Г-подібну форму і всередині жорсткого зовнішнього кільця встановлений жорсткий кільцевий елемент, наприклад, з металу. Це дозволяє підвищити жорсткість зовнішнього кільця, що покращує надійність переводу опуклої частини з першого положення удруге положення і навпаки. На фіг. 1 показаний приклад кришки з опуклою частиною в першому, випуклому, положенні в перерізі. На фіг. 2 показаний приклад кришки з опуклою частиною в другому, угнутому, положенні в перерізі. На фіг. 3 показаний фрагмент перерізу жорсткого зовнішнього кільця, армованого жорстким кільцевим елементом. Кришка 1, що заявляється, має жорстке зовнішнє кільце 2 (фіг. 1) з опорною поверхнею 3, якою кришка 2 спирається на край 4 посуду 5, і зовнішньою поверхнею 6. Жорстке зовнішнє кільце 2 має в перерізі Г-подібну форму і має ширину А і висоту В. До зовнішнього кільця 2 примикає опукла частина 7, по центру 8 якої вверх і назовні виступає ручка 9 кришки. Всі три елементи (жорстке зовнішнє кільце 2, опукла частина 7 і ручка 9 кришки) виконанні як одне ціле з гнучкого, харчового, термостійкого матеріалу, наприклад, шляхом відливання в формі. 1 UA 98109 U 5 10 15 20 25 30 35 40 45 50 55 60 Таким матеріалом може бути, наприклад, харчова, термостійка гума, яка може витримувати температуру в межах -20 °C до +300 °C. Прикладами такої гуми можуть бути: EPDM гума харчова - ЕПДМ, харчова термостійка силіконова гума ГОСТ 17133-83 або резина харчова типу Elastosil R 4001/40,/50,/60,/70, /80 та т.п., в тому числі нові розробки. Виготовлення кришки з такого матеріалу забезпечує, при певній товщині (наприклад, 3-7 мм) опуклої частини 7, її просторову гнучкість. Під терміном "просторова гнучкість " в контексті даного опису слід розуміти можливість переміщення опуклої частини відносно жорсткого зовнішнього кільця, що буде пояснено далі. Жорсткість зовнішнього кільця 2 забезпечується вибором відповідної площі його поперечного перерізу відносно товщини С опуклої частини 7 (жорстке зовнішнє кільце повинне бути достатньо "масивним"). Тут під терміном "жорсткість" розуміється те, що жорстке зовнішнє кільце не деформується при вигині опуклої частини, якщо кришку покласти опорною поверхнею на край посуду. В одному з варіантів (фіг. 3) жорсткість зовнішнього кільця 2 можна підвищити армуванням середини зовнішнього кільця 2 жорстким кільцевим елементом 10, наприклад, з металу. Кришка має внутрішній простір 11, обмежений внутрішньою поверхнею 12 опуклої частини 7, і площиною 13, в якій лежить опорна поверхня 3 жорсткого зовнішнього кільця 2. В цьому просторі 11 може збиратися піна, пара і т.п. при приготуванні їжі в посуді. Така конструкція і матеріал дозволяють шляхом прикладення зусилля до ручки 9, доверху або донизу, вигинати опуклу частину 7 в два положення: перше, випукле, положення (І) (фіг. 1), при якому опукла частина 7 направлена догори від опорної поверхні 3 зовнішнього кільця 2, ручка 9 знаходиться за межами внутрішнього простору 11, а висота кришки 1 дорівнює D, і друге, угнуте, положення (II) (фіг. 2), при якому опукла частина 7 направлена від опорної поверхні 3 зовнішнього кільця 2 донизу, і ручка 9 знаходиться в межах простору 14, утвореного зовнішньою поверхнею 15 опуклої частини 7 і площиною 16, в якій лежить зовнішня поверхня 6 жорсткого зовнішнього кільця 2. Висота кришки 1 у другому, угнутому, положенні (II) практично дорівнює висоті F ручки 9, що менше висоти D кришки 1 у першому, випуклому, положенні (І). Доцільно, щоб в цьому положенні верхня поверхня 17 ручки 9 була на рівні верхньої поверхні 6 зовнішнього кільця 2 (фіг. 2). Переміщення опуклої частини 7 з одного положення в інше здійснюється натисненням рукою користувача на ручку 9 кришки зверху або знизу, відповідно, і вигинанням опуклої частини 7, яка є гнучкою. Кришку 1 застосовують наступним чином. При приготуванні їжі в посуді 5, наприклад, в каструлі (фіг. 1), кришку 1 встановлюють в перше, випукле, положення (І). Тримаючи кришку 1 за ручку 9 в такому положенні, встановлюють її жорстким зовнішнім кільцем 2 на край 4 посуду 5, закриваючи посуд і створюючи за рахунок внутрішнього простору 11 додатковий об'єм. Під час приготування їжі у повністю наповненому їжею посуді утворюється піна, яка займає внутрішній простір 11. Для зберігання частково спорожненого від їжі посуду, наприклад, у холодильнику, кришку 1 переміщують у друге, угнуте, положення (II), встановлюють її в такому положенні на посуд (фіг. 2), при цьому економлячи зовнішній простір, так як ручка 9, що знаходиться у просторі 14 практично не виступає назовні кришки. Крім того в цьому, угнутому, положенні (II) опуклої частини 7 ручка 9 створює додаткову опору і є можливість на кришку 1 стійко ставити додатковий посуд 18 (див. фіг. 2, пунктиром) для збереження, наприклад, в холодильнику, тобто можливо економити зовнішній простір для зберігання іншого посуду. Кришка 1 в положенні (II) (фіг. 2) може застосовуватися і під час приготування їжі, коли посуд (фіг. 2) заповнений їжею не повністю, наприклад наполовину (тобто піна, що утворюється при приготуванні їжі займає вільну верхню половину посуду). При цьому висота посуду з такою кришкою є зменшеною. Так як висота D кришки 1 у першому, випуклому, положенні (І) більше висоти F кришки 1 у другому, угнутому, положенні (II), то доцільно мити кришки у посудомийній машині, сушити та зберігати кришки на полицях, коли опукла частина 7 знаходиться у другому, угнутому, положенні (II) для більш щільного розташування кришок. Таким чином вирішується задача даної корисної моделі, а саме спрощується конструкція кришки і її виготовлення і є можливість зменшити висоту кришки під час зберігання, миття, сушіння та інших операцій. Перелік позначень 1. Кришка 2. Жорстке зовнішнє кільце 2 UA 98109 U 5 10 15 20 25 3. Опорна поверхня 4. Край посуду 5. Посуд 6. Зовнішня поверхня кільця 7. Опукла частина 8. Центральна вісь 9. Ручка кришки 10. Жорсткий кільцевий елемент 11. Внутрішній простір 12. Внутрішня поверхня опуклої частини 13. Площина, в якій лежить опорна поверхня 14. Простір 15. Зовнішня поверхня опуклої частини 16. Площина, в якій лежить зовнішня поверхня кільця 17. Верхня поверхня ручки 18. Додатковий посуд Джерела інформації: 1. www.mobiluck.com 2. bt.rozetka.ua/129325/c129325/ 3. Патент RU 2372826 4. Патент RU 23111865 5. Патент РФ 2218068 6. Патент РФ 2114548 7. Патент РФ 2184473 8. hotline.ua/dom/kryshki-dlya-kastryul-skovorodok/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Кришка для посуду, що має опуклу частину (7), на зовнішній поверхні якої в центрі (8) встановлена ручка (9) і по периферії якої розташоване жорстке зовнішнє кільце (2), яке має опорну поверхню (3) для контакту з краєм (4) посуду (5), яка відрізняється тим, що жорстке зовнішнє кільце (2), опукла частина (7) і ручка (9) виконані як одне ціле з гнучкого, харчового, термостійкого матеріалу, при цьому опукла частина (7) і ручка (9) виконані з можливістю займати два положення: перше, випукле, положення, в якому опукла частина (7) і ручка (9) направлені догори, і друге, угнуте, положення, в якому опукла частина (7) направлена донизу, а ручка (9) знаходиться в межах простору (14), обмеженого зовнішньою поверхнею (15) опуклої частини і площиною (16), в якій лежить зовнішня поверхня (16) жорсткого зовнішнього кільця (2). 2. Кришка за п. 1, яка відрізняється тим, що поперечний переріз жорсткого зовнішнього кільця (2) має Г-подібну форму. 3. Кришка за п. 1, яка відрізняється тим, що жорстке зовнішнє кільце (2) армоване жорстким кільцевим елементом (10). 3 UA 98109 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
