Штурмова гвинтівка

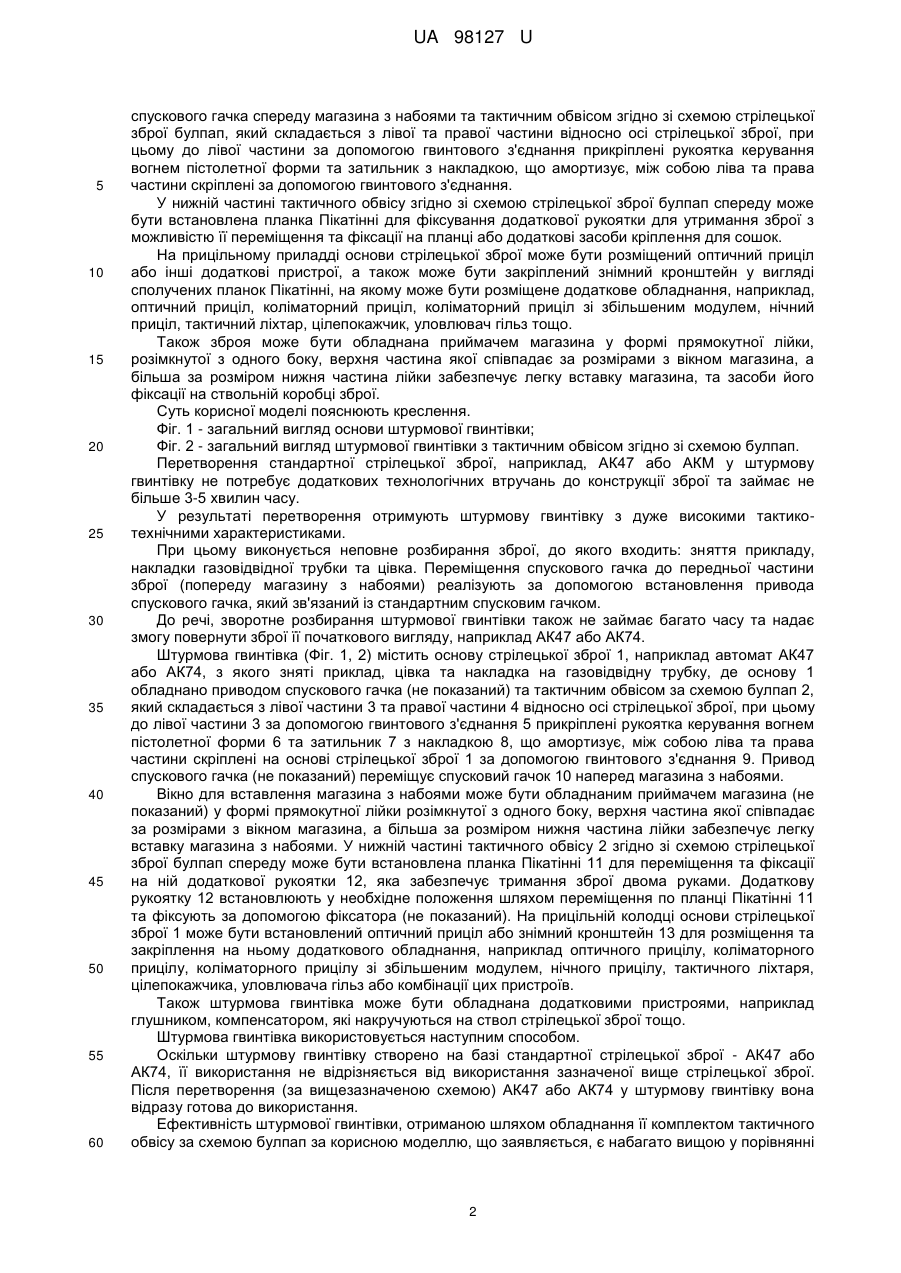

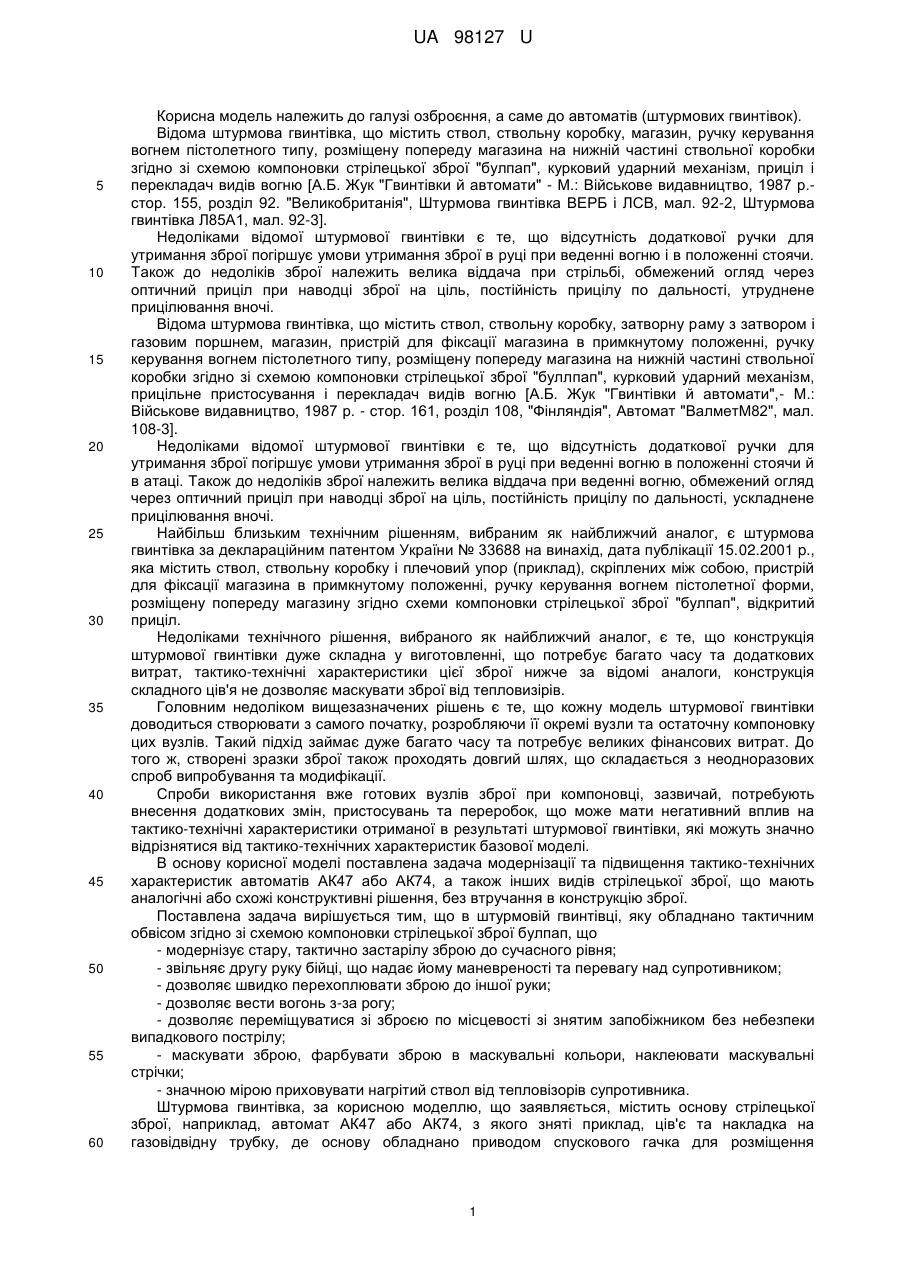

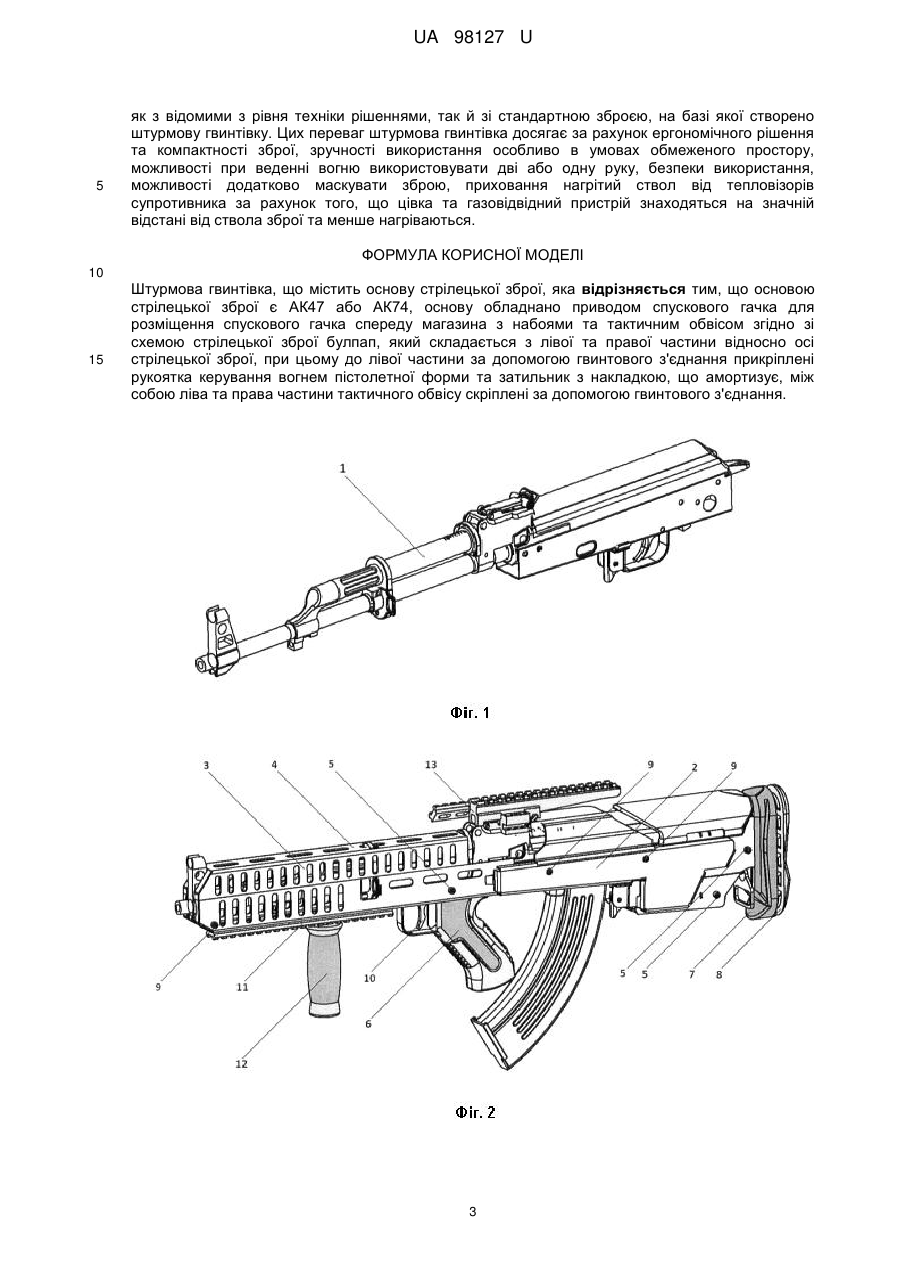

Реферат: Штурмова гвинтівка містить основу стрілецької зброї. Основою стрілецької зброї є АК47 або АК74, основу обладнано приводом спускового гачка для розміщення спускового гачка спереду магазина з набоями та тактичним обвісом згідно зі схемою стрілецької зброї булпап, який складається з лівої та правої частини відносно осі стрілецької зброї. До лівої частини за допомогою гвинтового з'єднання прикріплені рукоятка керування вогнем пістолетної форми та затильник з накладкою, що амортизує, між собою ліва та права частини тактичного обвісу скріплені за допомогою гвинтового з'єднання. UA 98127 U (12) UA 98127 U UA 98127 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до автоматів (штурмових гвинтівок). Відома штурмова гвинтівка, що містить ствол, ствольну коробку, магазин, ручку керування вогнем пістолетного типу, розміщену попереду магазина на нижній частині ствольної коробки згідно зі схемою компоновки стрілецької зброї "булпап", курковий ударний механізм, приціл і перекладач видів вогню [А.Б. Жук "Гвинтівки й автомати" - М.: Військове видавництво, 1987 p.стор. 155, розділ 92. "Великобританія", Штурмова гвинтівка ВЕРБ і ЛСВ, мал. 92-2, Штурмова гвинтівка Л85А1, мал. 92-3]. Недоліками відомої штурмової гвинтівки є те, що відсутність додаткової ручки для утримання зброї погіршує умови утримання зброї в руці при веденні вогню і в положенні стоячи. Також до недоліків зброї належить велика віддача при стрільбі, обмежений огляд через оптичний приціл при наводці зброї на ціль, постійність прицілу по дальності, утруднене прицілювання вночі. Відома штурмова гвинтівка, що містить ствол, ствольну коробку, затворну раму з затвором і газовим поршнем, магазин, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетного типу, розміщену попереду магазина на нижній частині ствольної коробки згідно зі схемою компоновки стрілецької зброї "буллпап", курковий ударний механізм, прицільне пристосування і перекладач видів вогню [А.Б. Жук "Гвинтівки й автомати",- М.: Військове видавництво, 1987 р. - стор. 161, розділ 108, "Фінляндія", Автомат "ВалметМ82", мал. 108-3]. Недоліками відомої штурмової гвинтівки є те, що відсутність додаткової ручки для утримання зброї погіршує умови утримання зброї в руці при веденні вогню в положенні стоячи й в атаці. Також до недоліків зброї належить велика віддача при веденні вогню, обмежений огляд через оптичний приціл при наводці зброї на ціль, постійність прицілу по дальності, ускладнене прицілювання вночі. Найбільш близьким технічним рішенням, вибраним як найближчий аналог, є штурмова гвинтівка за деклараційним патентом України № 33688 на винахід, дата публікації 15.02.2001 p., яка містить ствол, ствольну коробку і плечовий упор (приклад), скріплених між собою, пристрій для фіксації магазина в примкнутому положенні, ручку керування вогнем пістолетної форми, розміщену попереду магазину згідно схеми компоновки стрілецької зброї "булпап", відкритий приціл. Недоліками технічного рішення, вибраного як найближчий аналог, є те, що конструкція штурмової гвинтівки дуже складна у виготовленні, що потребує багато часу та додаткових витрат, тактико-технічні характеристики цієї зброї нижче за відомі аналоги, конструкція складного ців'я не дозволяє маскувати зброї від тепловизірів. Головним недоліком вищезазначених рішень є те, що кожну модель штурмової гвинтівки доводиться створювати з самого початку, розробляючи її окремі вузли та остаточну компоновку цих вузлів. Такий підхід займає дуже багато часу та потребує великих фінансових витрат. До того ж, створені зразки зброї також проходять довгий шлях, що складається з неодноразових спроб випробування та модифікації. Спроби використання вже готових вузлів зброї при компоновці, зазвичай, потребують внесення додаткових змін, пристосувань та переробок, що може мати негативний вплив на тактико-технічні характеристики отриманої в результаті штурмової гвинтівки, які можуть значно відрізнятися від тактико-технічних характеристик базової моделі. В основу корисної моделі поставлена задача модернізації та підвищення тактико-технічних характеристик автоматів АК47 або АК74, а також інших видів стрілецької зброї, що мають аналогічні або схожі конструктивні рішення, без втручання в конструкцію зброї. Поставлена задача вирішується тим, що в штурмовій гвинтівці, яку обладнано тактичним обвісом згідно зі схемою компоновки стрілецької зброї булпап, що - модернізує стару, тактично застарілу зброю до сучасного рівня; - звільняє другу руку бійці, що надає йому маневреності та перевагу над супротивником; - дозволяє швидко перехоплювати зброю до іншої руки; - дозволяє вести вогонь з-за рогу; - дозволяє переміщуватися зі зброєю по місцевості зі знятим запобіжником без небезпеки випадкового пострілу; - маскувати зброю, фарбувати зброю в маскувальні кольори, наклеювати маскувальні стрічки; - значною мірою приховувати нагрітий ствол від тепловізорів супротивника. Штурмова гвинтівка, за корисною моделлю, що заявляється, містить основу стрілецької зброї, наприклад, автомат АК47 або АК74, з якого зняті приклад, ців'є та накладка на газовідвідну трубку, де основу обладнано приводом спускового гачка для розміщення 1 UA 98127 U 5 10 15 20 25 30 35 40 45 50 55 60 спускового гачка спереду магазина з набоями та тактичним обвісом згідно зі схемою стрілецької зброї булпап, який складається з лівої та правої частини відносно осі стрілецької зброї, при цьому до лівої частини за допомогою гвинтового з'єднання прикріплені рукоятка керування вогнем пістолетної форми та затильник з накладкою, що амортизує, між собою ліва та права частини скріплені за допомогою гвинтового з'єднання. У нижній частині тактичного обвісу згідно зі схемою стрілецької зброї булпап спереду може бути встановлена планка Пікатінні для фіксування додаткової рукоятки для утримання зброї з можливістю її переміщення та фіксації на планці або додаткові засоби кріплення для сошок. На прицільному приладді основи стрілецької зброї може бути розміщений оптичний приціл або інші додаткові пристрої, а також може бути закріплений знімний кронштейн у вигляді сполучених планок Пікатінні, на якому може бути розміщене додаткове обладнання, наприклад, оптичний приціл, коліматорний приціл, коліматорний приціл зі збільшеним модулем, нічний приціл, тактичний ліхтар, цілепокажчик, уловлювач гільз тощо. Також зброя може бути обладнана приймачем магазина у формі прямокутної лійки, розімкнутої з одного боку, верхня частина якої співпадає за розмірами з вікном магазина, а більша за розміром нижня частина лійки забезпечує легку вставку магазина, та засоби його фіксації на ствольній коробці зброї. Суть корисної моделі пояснюють креслення. Фіг. 1 - загальний вигляд основи штурмової гвинтівки; Фіг. 2 - загальний вигляд штурмової гвинтівки з тактичним обвісом згідно зі схемою булпап. Перетворення стандартної стрілецької зброї, наприклад, АК47 або АКМ у штурмову гвинтівку не потребує додаткових технологічних втручань до конструкції зброї та займає не більше 3-5 хвилин часу. У результаті перетворення отримують штурмову гвинтівку з дуже високими тактикотехнічними характеристиками. При цьому виконується неповне розбирання зброї, до якого входить: зняття прикладу, накладки газовідвідної трубки та цівка. Переміщення спускового гачка до передньої частини зброї (попереду магазину з набоями) реалізують за допомогою встановлення привода спускового гачка, який зв'язаний із стандартним спусковим гачком. До речі, зворотне розбирання штурмової гвинтівки також не займає багато часу та надає змогу повернути зброї її початкового вигляду, наприклад АК47 або АК74. Штурмова гвинтівка (Фіг. 1, 2) містить основу стрілецької зброї 1, наприклад автомат АК47 або АК74, з якого зняті приклад, цівка та накладка на газовідвідну трубку, де основу 1 обладнано приводом спускового гачка (не показаний) та тактичним обвісом за схемою булпап 2, який складається з лівої частини 3 та правої частини 4 відносно осі стрілецької зброї, при цьому до лівої частини 3 за допомогою гвинтового з'єднання 5 прикріплені рукоятка керування вогнем пістолетної форми 6 та затильник 7 з накладкою 8, що амортизує, між собою ліва та права частини скріплені на основі стрілецької зброї 1 за допомогою гвинтового з'єднання 9. Привод спускового гачка (не показаний) переміщує спусковий гачок 10 наперед магазина з набоями. Вікно для вставлення магазина з набоями може бути обладнаним приймачем магазина (не показаний) у формі прямокутної лійки розімкнутої з одного боку, верхня частина якої співпадає за розмірами з вікном магазина, а більша за розміром нижня частина лійки забезпечує легку вставку магазина з набоями. У нижній частині тактичного обвісу 2 згідно зі схемою стрілецької зброї булпап спереду може бути встановлена планка Пікатінні 11 для переміщення та фіксації на ній додаткової рукоятки 12, яка забезпечує тримання зброї двома руками. Додаткову рукоятку 12 встановлюють у необхідне положення шляхом переміщення по планці Пікатінні 11 та фіксують за допомогою фіксатора (не показаний). На прицільній колодці основи стрілецької зброї 1 може бути встановлений оптичний приціл або знімний кронштейн 13 для розміщення та закріплення на ньому додаткового обладнання, наприклад оптичного прицілу, коліматорного прицілу, коліматорного прицілу зі збільшеним модулем, нічного прицілу, тактичного ліхтаря, цілепокажчика, уловлювача гільз або комбінації цих пристроїв. Також штурмова гвинтівка може бути обладнана додатковими пристроями, наприклад глушником, компенсатором, які накручуються на ствол стрілецької зброї тощо. Штурмова гвинтівка використовується наступним способом. Оскільки штурмову гвинтівку створено на базі стандартної стрілецької зброї - АК47 або АК74, її використання не відрізняється від використання зазначеної вище стрілецької зброї. Після перетворення (за вищезазначеною схемою) АК47 або АК74 у штурмову гвинтівку вона відразу готова до використання. Ефективність штурмової гвинтівки, отриманою шляхом обладнання її комплектом тактичного обвісу за схемою булпап за корисною моделлю, що заявляється, є набагато вищою у порівнянні 2 UA 98127 U 5 як з відомими з рівня техніки рішеннями, так й зі стандартною зброєю, на базі якої створено штурмову гвинтівку. Цих переваг штурмова гвинтівка досягає за рахунок ергономічного рішення та компактності зброї, зручності використання особливо в умовах обмеженого простору, можливості при веденні вогню використовувати дві або одну руку, безпеки використання, можливості додатково маскувати зброю, приховання нагрітий ствол від тепловізорів супротивника за рахунок того, що цівка та газовідвідний пристрій знаходяться на значній відстані від ствола зброї та менше нагріваються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Штурмова гвинтівка, що містить основу стрілецької зброї, яка відрізняється тим, що основою стрілецької зброї є АК47 або АК74, основу обладнано приводом спускового гачка для розміщення спускового гачка спереду магазина з набоями та тактичним обвісом згідно зі схемою стрілецької зброї булпап, який складається з лівої та правої частини відносно осі стрілецької зброї, при цьому до лівої частини за допомогою гвинтового з'єднання прикріплені рукоятка керування вогнем пістолетної форми та затильник з накладкою, що амортизує, між собою ліва та права частини тактичного обвісу скріплені за допомогою гвинтового з'єднання. 3 UA 98127 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
