Кінцева станція стрічкового конвеєра

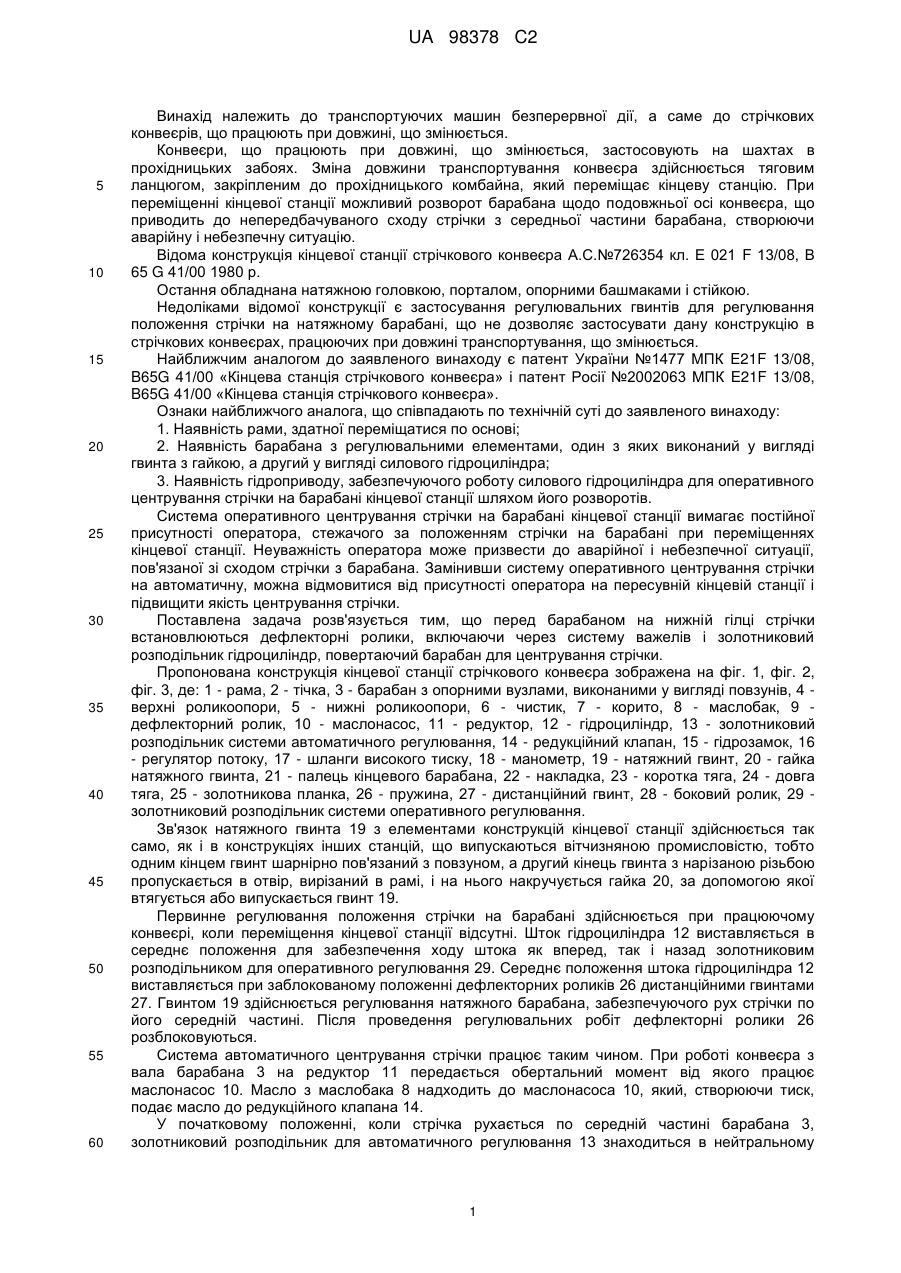

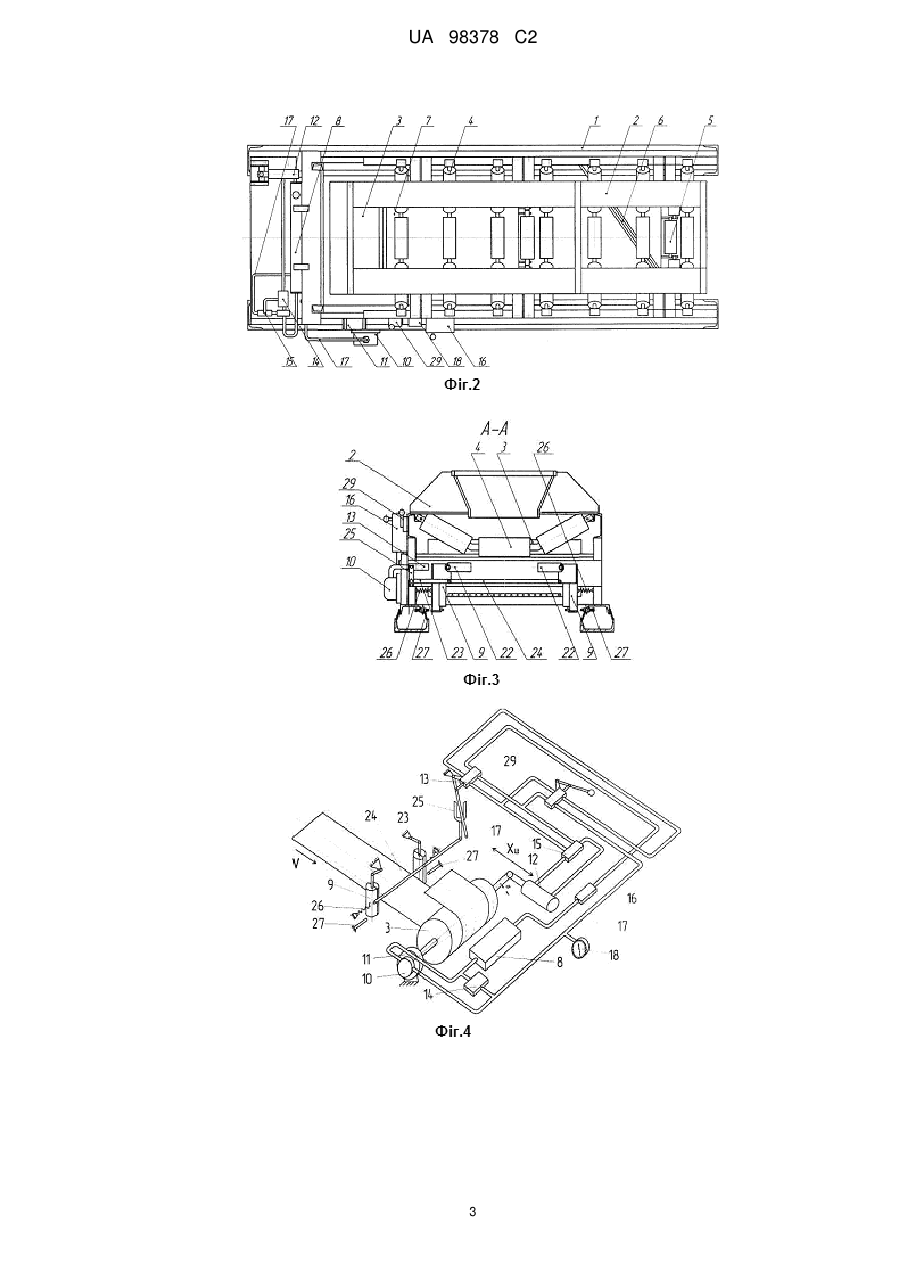

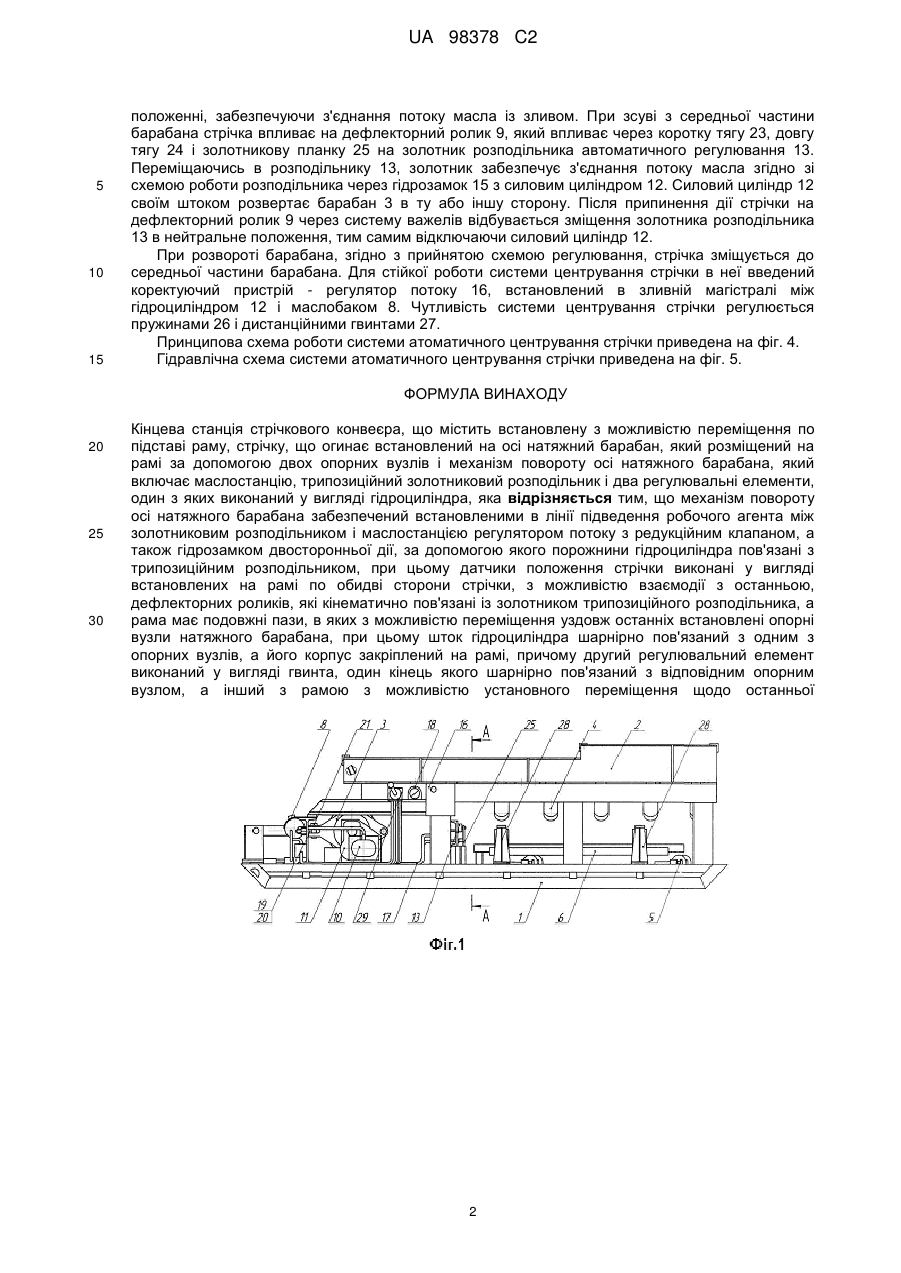

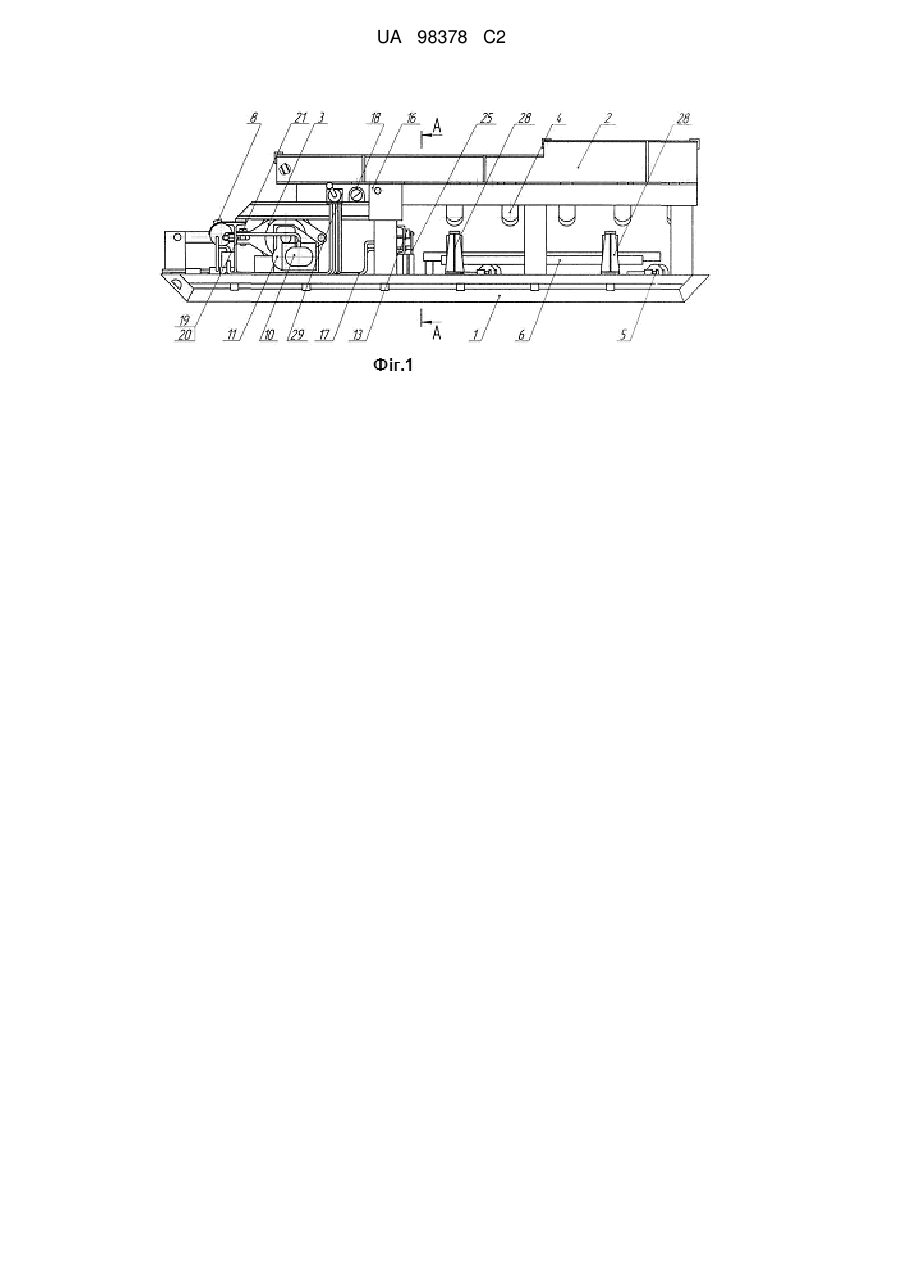

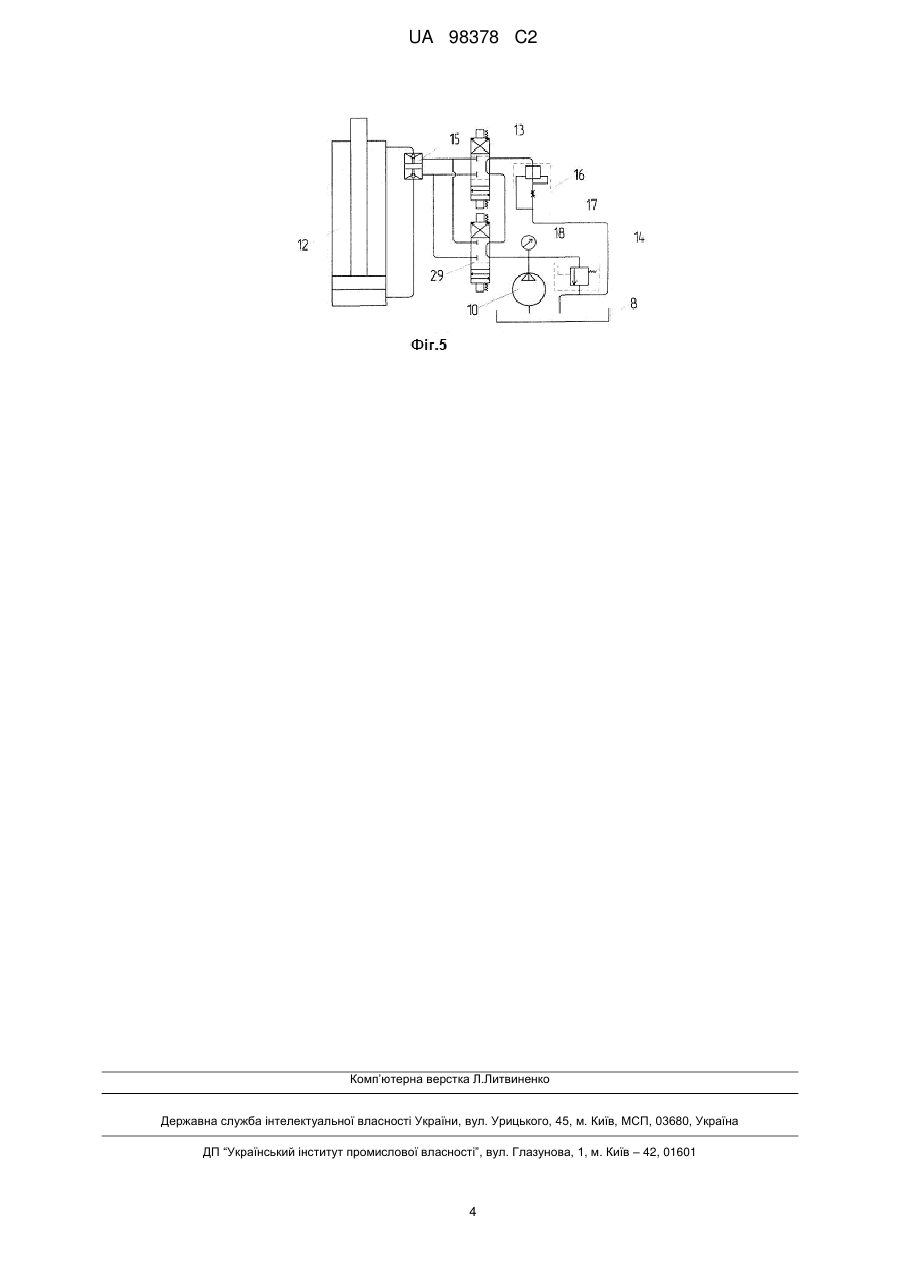

Реферат: Винахід належить до гірничодобувної промисловості, об'єктів стройіндустрії. На кінцевій станції стрічкового конвеєра, що працює при довжині, що змінюється, для контролю положення стрічки на середній частині барабана застосована система автоматичного центрування стрічки. При сході з середньої частини барабана стрічка впливає на дефлекторні ролики, кінематично пов'язані із золотниковим розподільником, який, включаючись, подає робочу рідину від маслостанції до гідроциліндра, розвертаючого вісь барабана. Під час розвороту барабан впливаючи на стрічку зміщує її до середньої частини, тим самим припиняючи дію стрічки на дефлекторні ролики. Приводом маслостанції системи автоматичного центрування стрічки є вісь натяжного барабана. UA 98378 C2 (12) UA 98378 C2 UA 98378 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до транспортуючих машин безперервної дії, а саме до стрічкових конвеєрів, що працюють при довжині, що змінюється. Конвеєри, що працюють при довжині, що змінюється, застосовують на шахтах в прохідницьких забоях. Зміна довжини транспортування конвеєра здійснюється тяговим ланцюгом, закріпленим до прохідницького комбайна, який переміщає кінцеву станцію. При переміщенні кінцевої станції можливий розворот барабана щодо подовжньої осі конвеєра, що приводить до непередбачуваного сходу стрічки з середньої частини барабана, створюючи аварійну і небезпечну ситуацію. Відома конструкція кінцевої станції стрічкового конвеєра А.С.№726354 кл. Е 021 F 13/08, В 65 G 41/00 1980 р. Остання обладнана натяжною головкою, порталом, опорними башмаками і стійкою. Недоліками відомої конструкції є застосування регулювальних гвинтів для регулювання положення стрічки на натяжному барабані, що не дозволяє застосувати дану конструкцію в стрічкових конвеєрах, працюючих при довжині транспортування, що змінюється. Найближчим аналогом до заявленого винаходу є патент України №1477 МПК E21F 13/08, B65G 41/00 «Кінцева станція стрічкового конвеєра» і патент Росії №2002063 МПК E21F 13/08, B65G 41/00 «Кінцева станція стрічкового конвеєра». Ознаки найближчого аналога, що співпадають по технічній суті до заявленого винаходу: 1. Наявність рами, здатної переміщатися по основі; 2. Наявність барабана з регулювальними елементами, один з яких виконаний у вигляді гвинта з гайкою, а другий у вигляді силового гідроциліндра; 3. Наявність гідроприводу, забезпечуючого роботу силового гідроциліндра для оперативного центрування стрічки на барабані кінцевої станції шляхом його розворотів. Система оперативного центрування стрічки на барабані кінцевої станції вимагає постійної присутності оператора, стежачого за положенням стрічки на барабані при переміщеннях кінцевої станції. Неуважність оператора може призвести до аварійної і небезпечної ситуації, пов'язаної зі сходом стрічки з барабана. Замінивши систему оперативного центрування стрічки на автоматичну, можна відмовитися від присутності оператора на пересувній кінцевій станції і підвищити якість центрування стрічки. Поставлена задача розв'язується тим, що перед барабаном на нижній гілці стрічки встановлюються дефлекторні ролики, включаючи через систему важелів і золотниковий розподільник гідроциліндр, повертаючий барабан для центрування стрічки. Пропонована конструкція кінцевої станції стрічкового конвеєра зображена на фіг. 1, фіг. 2, фіг. 3, де: 1 - рама, 2 - тічка, 3 - барабан з опорними вузлами, виконаними у вигляді повзунів, 4 верхні роликоопори, 5 - нижні роликоопори, 6 - чистик, 7 - корито, 8 - маслобак, 9 дефлекторний ролик, 10 - маслонасос, 11 - редуктор, 12 - гідроциліндр, 13 - золотниковий розподільник системи автоматичного регулювання, 14 - редукційний клапан, 15 - гідрозамок, 16 - регулятор потоку, 17 - шланги високого тиску, 18 - манометр, 19 - натяжний гвинт, 20 - гайка натяжного гвинта, 21 - палець кінцевого барабана, 22 - накладка, 23 - коротка тяга, 24 - довга тяга, 25 - золотникова планка, 26 - пружина, 27 - дистанційний гвинт, 28 - боковий ролик, 29 золотниковий розподільник системи оперативного регулювання. Зв'язок натяжного гвинта 19 з елементами конструкцій кінцевої станції здійснюється так само, як і в конструкціях інших станцій, що випускаються вітчизняною промисловістю, тобто одним кінцем гвинт шарнірно пов'язаний з повзуном, а другий кінець гвинта з нарізаною різьбою пропускається в отвір, вирізаний в рамі, і на нього накручується гайка 20, за допомогою якої втягується або випускається гвинт 19. Первинне регулювання положення стрічки на барабані здійснюється при працюючому конвеєрі, коли переміщення кінцевої станції відсутні. Шток гідроциліндра 12 виставляється в середнє положення для забезпечення ходу штока як вперед, так і назад золотниковим розподільником для оперативного регулювання 29. Середнє положення штока гідроциліндра 12 виставляється при заблокованому положенні дефлекторних роликів 26 дистанційними гвинтами 27. Гвинтом 19 здійснюється регулювання натяжного барабана, забезпечуючого рух стрічки по його середній частині. Після проведення регулювальних робіт дефлекторні ролики 26 розблоковуються. Система автоматичного центрування стрічки працює таким чином. При роботі конвеєра з вала барабана 3 на редуктор 11 передається обертальний момент від якого працює маслонасос 10. Масло з маслобака 8 надходить до маслонасоса 10, який, створюючи тиск, подає масло до редукційного клапана 14. У початковому положенні, коли стрічка рухається по середній частині барабана 3, золотниковий розподільник для автоматичного регулювання 13 знаходиться в нейтральному 1 UA 98378 C2 5 10 15 положенні, забезпечуючи з'єднання потоку масла із зливом. При зсуві з середньої частини барабана стрічка впливає на дефлекторний ролик 9, який впливає через коротку тягу 23, довгу тягу 24 і золотникову планку 25 на золотник розподільника автоматичного регулювання 13. Переміщаючись в розподільнику 13, золотник забезпечує з'єднання потоку масла згідно зі схемою роботи розподільника через гідрозамок 15 з силовим циліндром 12. Силовий циліндр 12 своїм штоком розвертає барабан 3 в ту або іншу сторону. Після припинення дії стрічки на дефлекторний ролик 9 через систему важелів відбувається зміщення золотника розподільника 13 в нейтральне положення, тим самим відключаючи силовий циліндр 12. При розвороті барабана, згідно з прийнятою схемою регулювання, стрічка зміщується до середньої частини барабана. Для стійкої роботи системи центрування стрічки в неї введений коректуючий пристрій - регулятор потоку 16, встановлений в зливній магістралі між гідроциліндром 12 і маслобаком 8. Чутливість системи центрування стрічки регулюється пружинами 26 і дистанційними гвинтами 27. Принципова схема роботи системи атоматичного центрування стрічки приведена на фіг. 4. Гідравлічна схема системи атоматичного центрування стрічки приведена на фіг. 5. ФОРМУЛА ВИНАХОДУ 20 25 30 Кінцева станція стрічкового конвеєра, що містить встановлену з можливістю переміщення по підставі раму, стрічку, що огинає встановлений на осі натяжний барабан, який розміщений на рамі за допомогою двох опорних вузлів і механізм повороту осі натяжного барабана, який включає маслостанцію, трипозиційний золотниковий розподільник і два регулювальні елементи, один з яких виконаний у вигляді гідроциліндра, яка відрізняється тим, що механізм повороту осі натяжного барабана забезпечений встановленими в лінії підведення робочого агента між золотниковим розподільником і маслостанцією регулятором потоку з редукційним клапаном, а також гідрозамком двосторонньої дії, за допомогою якого порожнини гідроциліндра пов'язані з трипозиційним розподільником, при цьому датчики положення стрічки виконані у вигляді встановлених на рамі по обидві сторони стрічки, з можливістю взаємодії з останньою, дефлекторних роликів, які кінематично пов'язані із золотником трипозиційного розподільника, а рама має подовжні пази, в яких з можливістю переміщення уздовж останніх встановлені опорні вузли натяжного барабана, при цьому шток гідроциліндра шарнірно пов'язаний з одним з опорних вузлів, а його корпус закріплений на рамі, причому другий регулювальний елемент виконаний у вигляді гвинта, один кінець якого шарнірно пов'язаний з відповідним опорним вузлом, а інший з рамою з можливістю установного переміщення щодо останньої 2 UA 98378 C2 3 UA 98378 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
