Валковий млин

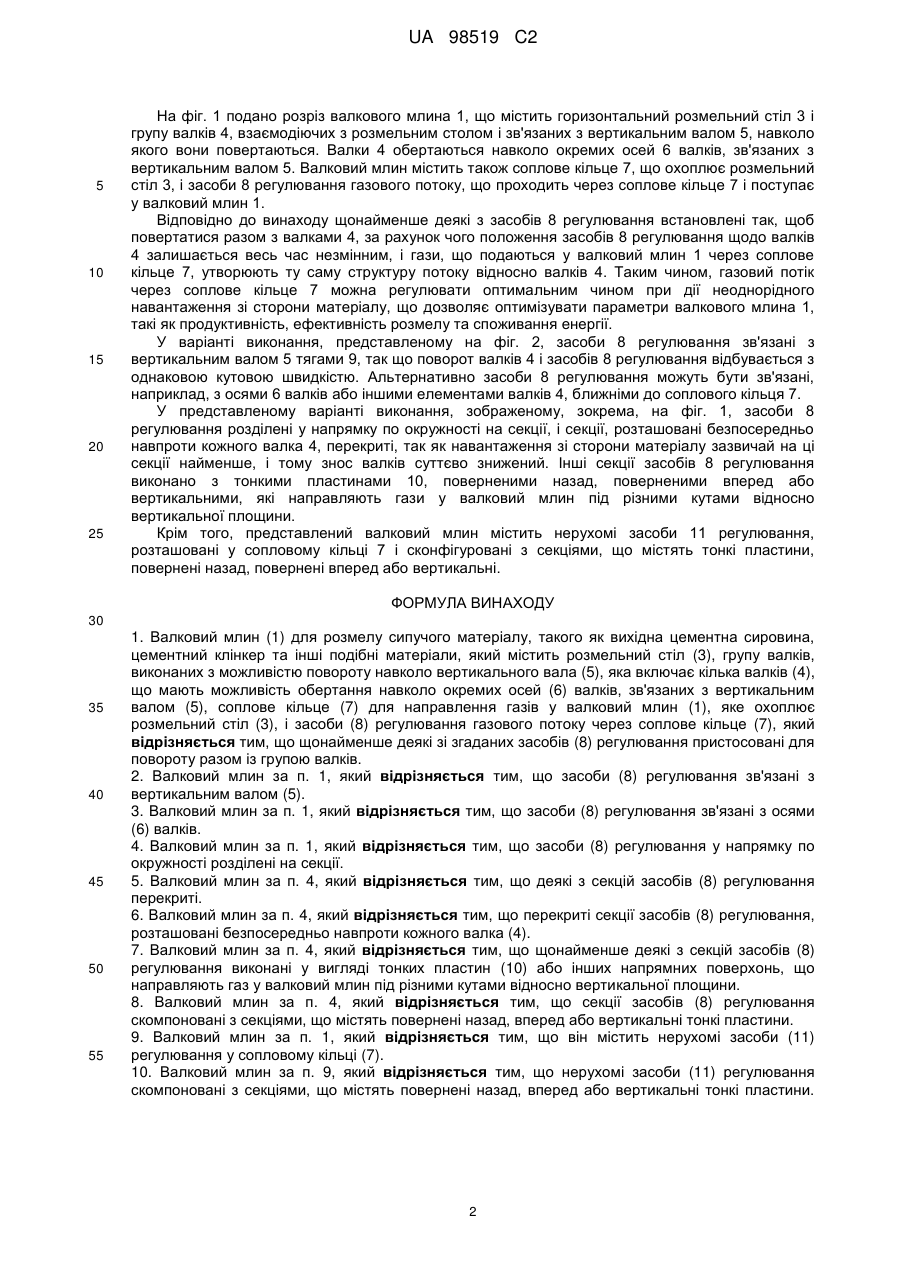

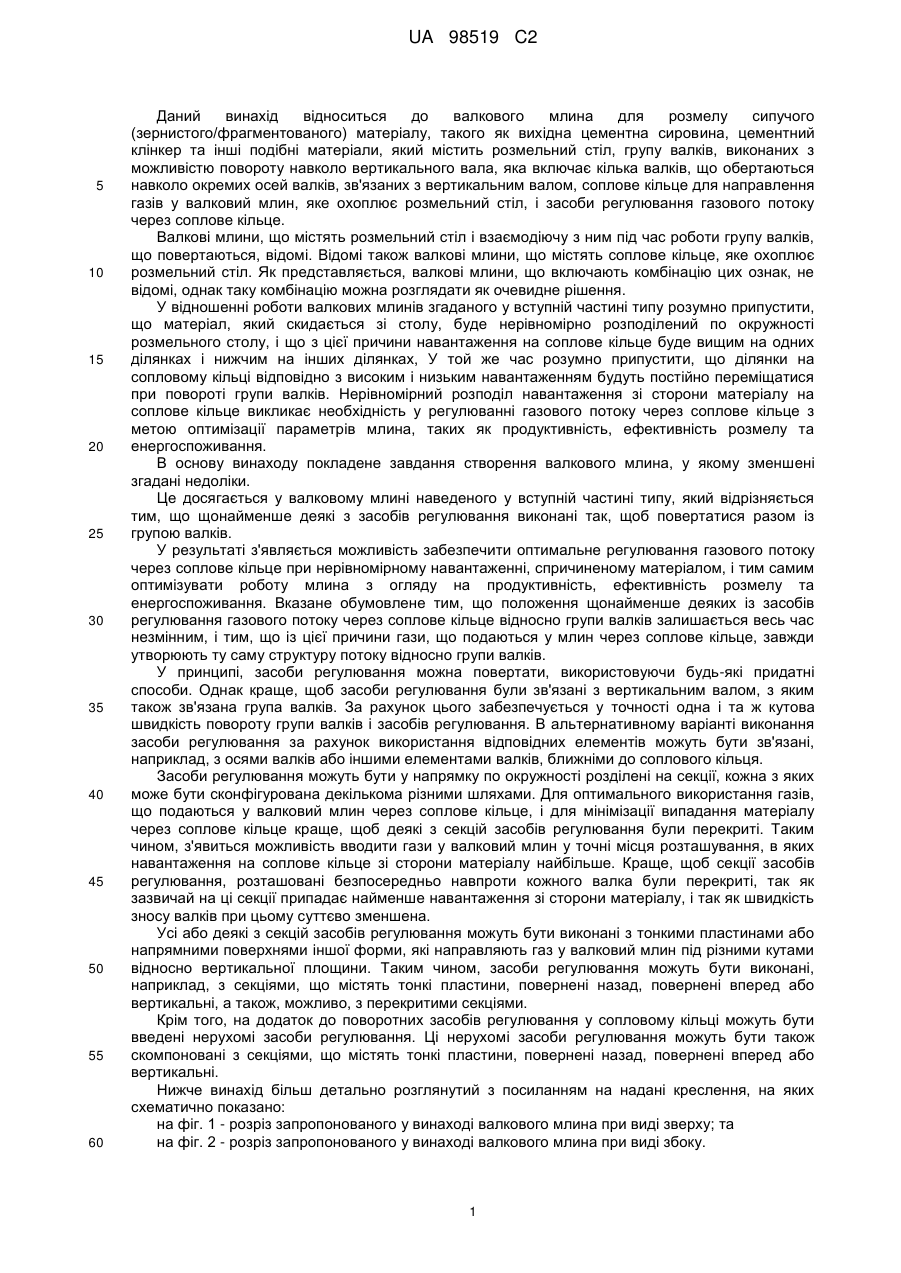

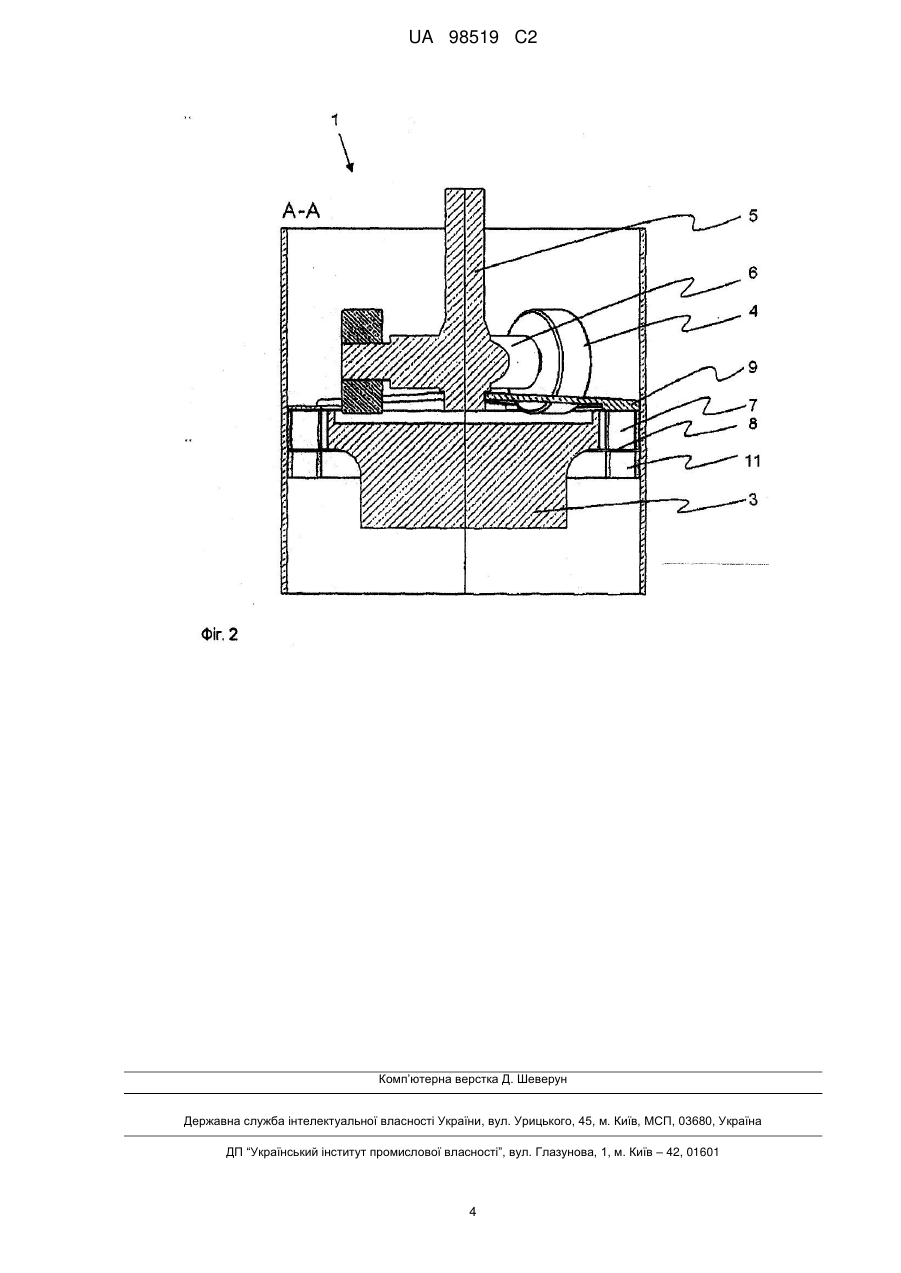

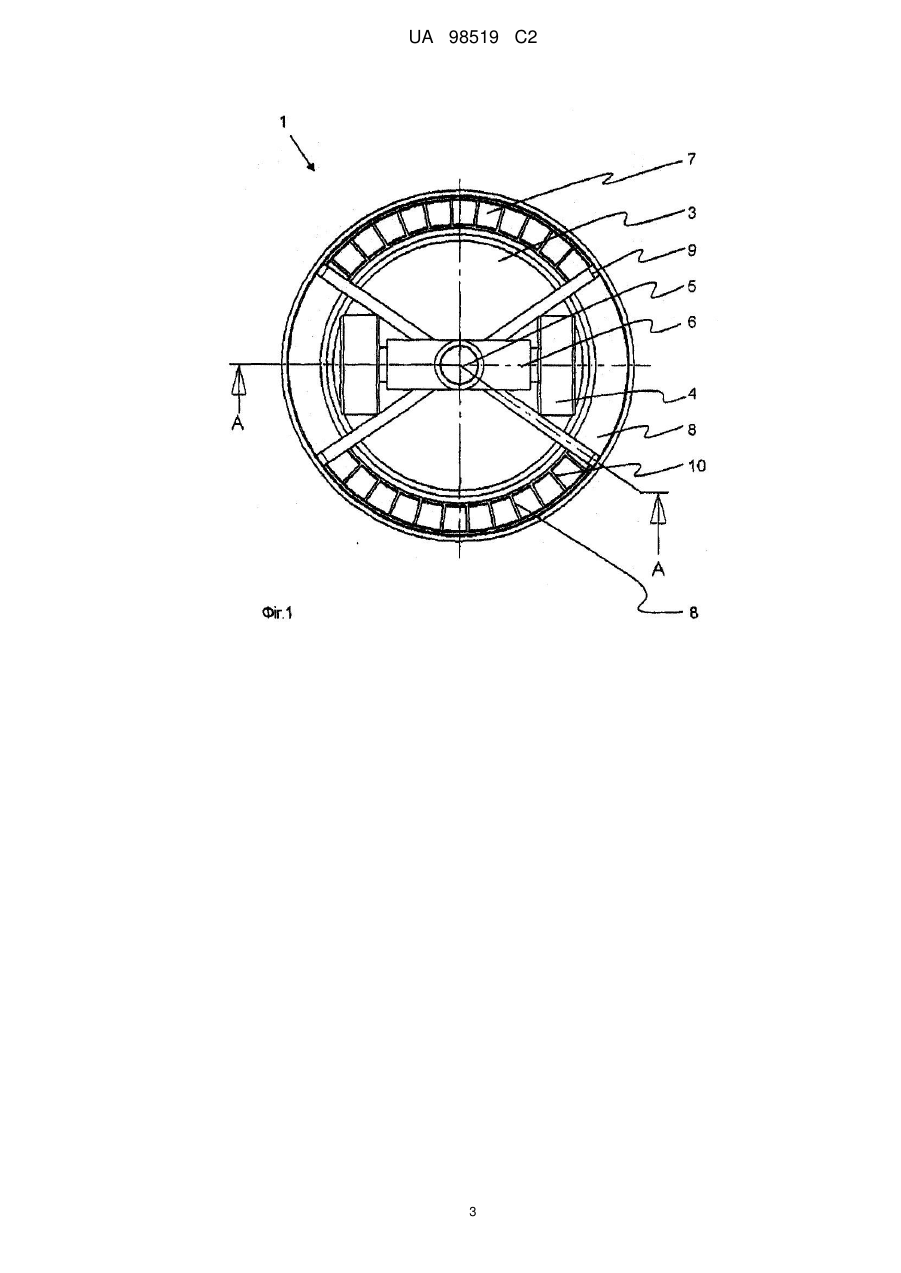

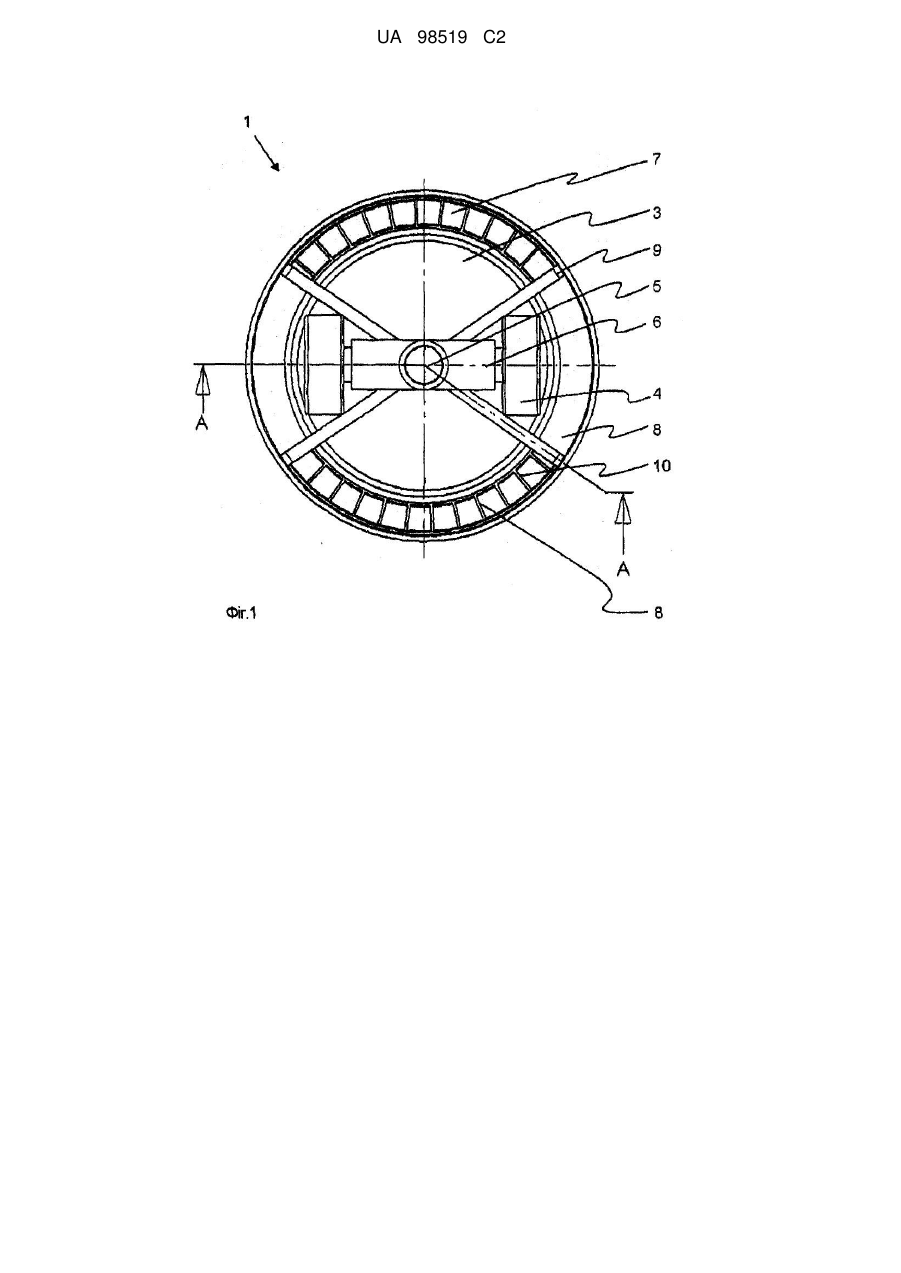

Реферат: У заявці описаний валковий млин (1) для розмелу сипучого матеріалу, такого як вихідна цементна сировина, цементний клінкер та інші подібні матеріали, який містить розмельний стіл (3), групу валків, виконаних з можливістю повороту навколо вертикального вала (5), яка включає кілька валків (4), що обертаються навколо окремих осей (6) валків, зв'язаних з вертикальним валом (5), соплове кільце (7) для направлення газів у валковий млин (1), яке охоплює розмельний стіл (3), і засоби (8) регулювання газового потоку через соплове кільце (7). Валковий млин відрізняється тим, що щонайменше деякі з засобів (8) регулювання пристосовані для повороту разом із групою валків. Для забезпечення оптимального регулювання газового потоку через соплове кільце при нерівномірному навантаженні, спричиненому матеріалом, і тим самим оптимізації роботи млина з огляду на продуктивність, ефективність розмелу та енергоспоживання, положення щонайменше деяких із засобів регулювання газового потоку через соплове кільце відносно групи валків залишається весь час незмінним. У результаті гази, що подаються у млин через соплове кільце, завжди утворюють ту саму структуру потоку відносно групи валків. UA 98519 C2 (12) UA 98519 C2 UA 98519 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до валкового млина для розмелу сипучого (зернистого/фрагментованого) матеріалу, такого як вихідна цементна сировина, цементний клінкер та інші подібні матеріали, який містить розмельний стіл, групу валків, виконаних з можливістю повороту навколо вертикального вала, яка включає кілька валків, що обертаються навколо окремих осей валків, зв'язаних з вертикальним валом, соплове кільце для направлення газів у валковий млин, яке охоплює розмельний стіл, і засоби регулювання газового потоку через соплове кільце. Валкові млини, що містять розмельний стіл і взаємодіючу з ним під час роботи групу валків, що повертаються, відомі. Відомі також валкові млини, що містять соплове кільце, яке охоплює розмельний стіл. Як представляється, валкові млини, що включають комбінацію цих ознак, не відомі, однак таку комбінацію можна розглядати як очевидне рішення. У відношенні роботи валкових млинів згаданого у вступній частині типу розумно припустити, що матеріал, який скидається зі столу, буде нерівномірно розподілений по окружності розмельного столу, і що з цієї причини навантаження на соплове кільце буде вищим на одних ділянках і нижчим на інших ділянках, У той же час розумно припустити, що ділянки на сопловому кільці відповідно з високим і низьким навантаженням будуть постійно переміщатися при повороті групи валків. Нерівномірний розподіл навантаження зі сторони матеріалу на соплове кільце викликає необхідність у регулюванні газового потоку через соплове кільце з метою оптимізації параметрів млина, таких як продуктивність, ефективність розмелу та енергоспоживання. В основу винаходу покладене завдання створення валкового млина, у якому зменшені згадані недоліки. Це досягається у валковому млині наведеного у вступній частині типу, який відрізняється тим, що щонайменше деякі з засобів регулювання виконані так, щоб повертатися разом із групою валків. У результаті з'являється можливість забезпечити оптимальне регулювання газового потоку через соплове кільце при нерівномірному навантаженні, спричиненому матеріалом, і тим самим оптимізувати роботу млина з огляду на продуктивність, ефективність розмелу та енергоспоживання. Вказане обумовлене тим, що положення щонайменше деяких із засобів регулювання газового потоку через соплове кільце відносно групи валків залишається весь час незмінним, і тим, що із цієї причини гази, що подаються у млин через соплове кільце, завжди утворюють ту саму структуру потоку відносно групи валків. У принципі, засоби регулювання можна повертати, використовуючи будь-які придатні способи. Однак краще, щоб засоби регулювання були зв'язані з вертикальним валом, з яким також зв'язана група валків. За рахунок цього забезпечується у точності одна і та ж кутова швидкість повороту групи валків і засобів регулювання. В альтернативному варіанті виконання засоби регулювання за рахунок використання відповідних елементів можуть бути зв'язані, наприклад, з осями валків або іншими елементами валків, ближніми до соплового кільця. Засоби регулювання можуть бути у напрямку по окружності розділені на секції, кожна з яких може бути сконфігурована декількома різними шляхами. Для оптимального використання газів, що подаються у валковий млин через соплове кільце, і для мінімізації випадання матеріалу через соплове кільце краще, щоб деякі з секцій засобів регулювання були перекриті. Таким чином, з'явиться можливість вводити гази у валковий млин у точні місця розташування, в яких навантаження на соплове кільце зі сторони матеріалу найбільше. Краще, щоб секції засобів регулювання, розташовані безпосередньо навпроти кожного валка були перекриті, так як зазвичай на ці секції припадає найменше навантаження зі сторони матеріалу, і так як швидкість зносу валків при цьому суттєво зменшена. Усі або деякі з секцій засобів регулювання можуть бути виконані з тонкими пластинами або напрямними поверхнями іншої форми, які направляють газ у валковий млин під різними кутами відносно вертикальної площини. Таким чином, засоби регулювання можуть бути виконані, наприклад, з секціями, що містять тонкі пластини, повернені назад, повернені вперед або вертикальні, а також, можливо, з перекритими секціями. Крім того, на додаток до поворотних засобів регулювання у сопловому кільці можуть бути введені нерухомі засоби регулювання. Ці нерухомі засоби регулювання можуть бути також скомпоновані з секціями, що містять тонкі пластини, повернені назад, повернені вперед або вертикальні. Нижче винахід більш детально розглянутий з посиланням на надані креслення, на яких схематично показано: на фіг. 1 - розріз запропонованого у винаході валкового млина при виді зверху; та на фіг. 2 - розріз запропонованого у винаході валкового млина при виді збоку. 1 UA 98519 C2 5 10 15 20 25 На фіг. 1 подано розріз валкового млина 1, що містить горизонтальний розмельний стіл 3 і групу валків 4, взаємодіючих з розмельним столом і зв'язаних з вертикальним валом 5, навколо якого вони повертаються. Валки 4 обертаються навколо окремих осей 6 валків, зв'язаних з вертикальним валом 5. Валковий млин містить також соплове кільце 7, що охоплює розмельний стіл 3, і засоби 8 регулювання газового потоку, що проходить через соплове кільце 7 і поступає у валковий млин 1. Відповідно до винаходу щонайменше деякі з засобів 8 регулювання встановлені так, щоб повертатися разом з валками 4, за рахунок чого положення засобів 8 регулювання щодо валків 4 залишається весь час незмінним, і гази, що подаються у валковий млин 1 через соплове кільце 7, утворюють ту саму структуру потоку відносно валків 4. Таким чином, газовий потік через соплове кільце 7 можна регулювати оптимальним чином при дії неоднорідного навантаження зі сторони матеріалу, що дозволяє оптимізувати параметри валкового млина 1, такі як продуктивність, ефективність розмелу та споживання енергії. У варіанті виконання, представленому на фіг. 2, засоби 8 регулювання зв'язані з вертикальним валом 5 тягами 9, так що поворот валків 4 і засобів 8 регулювання відбувається з однаковою кутовою швидкістю. Альтернативно засоби 8 регулювання можуть бути зв'язані, наприклад, з осями 6 валків або іншими елементами валків 4, ближніми до соплового кільця 7. У представленому варіанті виконання, зображеному, зокрема, на фіг. 1, засоби 8 регулювання розділені у напрямку по окружності на секції, і секції, розташовані безпосередньо навпроти кожного валка 4, перекриті, так як навантаження зі сторони матеріалу зазвичай на ці секції найменше, і тому знос валків суттєво знижений. Інші секції засобів 8 регулювання виконано з тонкими пластинами 10, поверненими назад, поверненими вперед або вертикальними, які направляють гази у валковий млин під різними кутами відносно вертикальної площини. Крім того, представлений валковий млин містить нерухомі засоби 11 регулювання, розташовані у сопловому кільці 7 і сконфігуровані з секціями, що містять тонкі пластини, повернені назад, повернені вперед або вертикальні. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Валковий млин (1) для розмелу сипучого матеріалу, такого як вихідна цементна сировина, цементний клінкер та інші подібні матеріали, який містить розмельний стіл (3), групу валків, виконаних з можливістю повороту навколо вертикального вала (5), яка включає кілька валків (4), що мають можливість обертання навколо окремих осей (6) валків, зв'язаних з вертикальним валом (5), соплове кільце (7) для направлення газів у валковий млин (1), яке охоплює розмельний стіл (3), і засоби (8) регулювання газового потоку через соплове кільце (7), який відрізняється тим, що щонайменше деякі зі згаданих засобів (8) регулювання пристосовані для повороту разом із групою валків. 2. Валковий млин за п. 1, який відрізняється тим, що засоби (8) регулювання зв'язані з вертикальним валом (5). 3. Валковий млин за п. 1, який відрізняється тим, що засоби (8) регулювання зв'язані з осями (6) валків. 4. Валковий млин за п. 1, який відрізняється тим, що засоби (8) регулювання у напрямку по окружності розділені на секції. 5. Валковий млин за п. 4, який відрізняється тим, що деякі з секцій засобів (8) регулювання перекриті. 6. Валковий млин за п. 4, який відрізняється тим, що перекриті секції засобів (8) регулювання, розташовані безпосередньо навпроти кожного валка (4). 7. Валковий млин за п. 4, який відрізняється тим, що щонайменше деякі з секцій засобів (8) регулювання виконані у вигляді тонких пластин (10) або інших напрямних поверхонь, що направляють газ у валковий млин під різними кутами відносно вертикальної площини. 8. Валковий млин за п. 4, який відрізняється тим, що секції засобів (8) регулювання скомпоновані з секціями, що містять повернені назад, вперед або вертикальні тонкі пластини. 9. Валковий млин за п. 1, який відрізняється тим, що він містить нерухомі засоби (11) регулювання у сопловому кільці (7). 10. Валковий млин за п. 9, який відрізняється тим, що нерухомі засоби (11) регулювання скомпоновані з секціями, що містять повернені назад, вперед або вертикальні тонкі пластини. 2 UA 98519 C2 3 UA 98519 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
