Дисплейний пристрій для відображення аудіовізуальної інформації

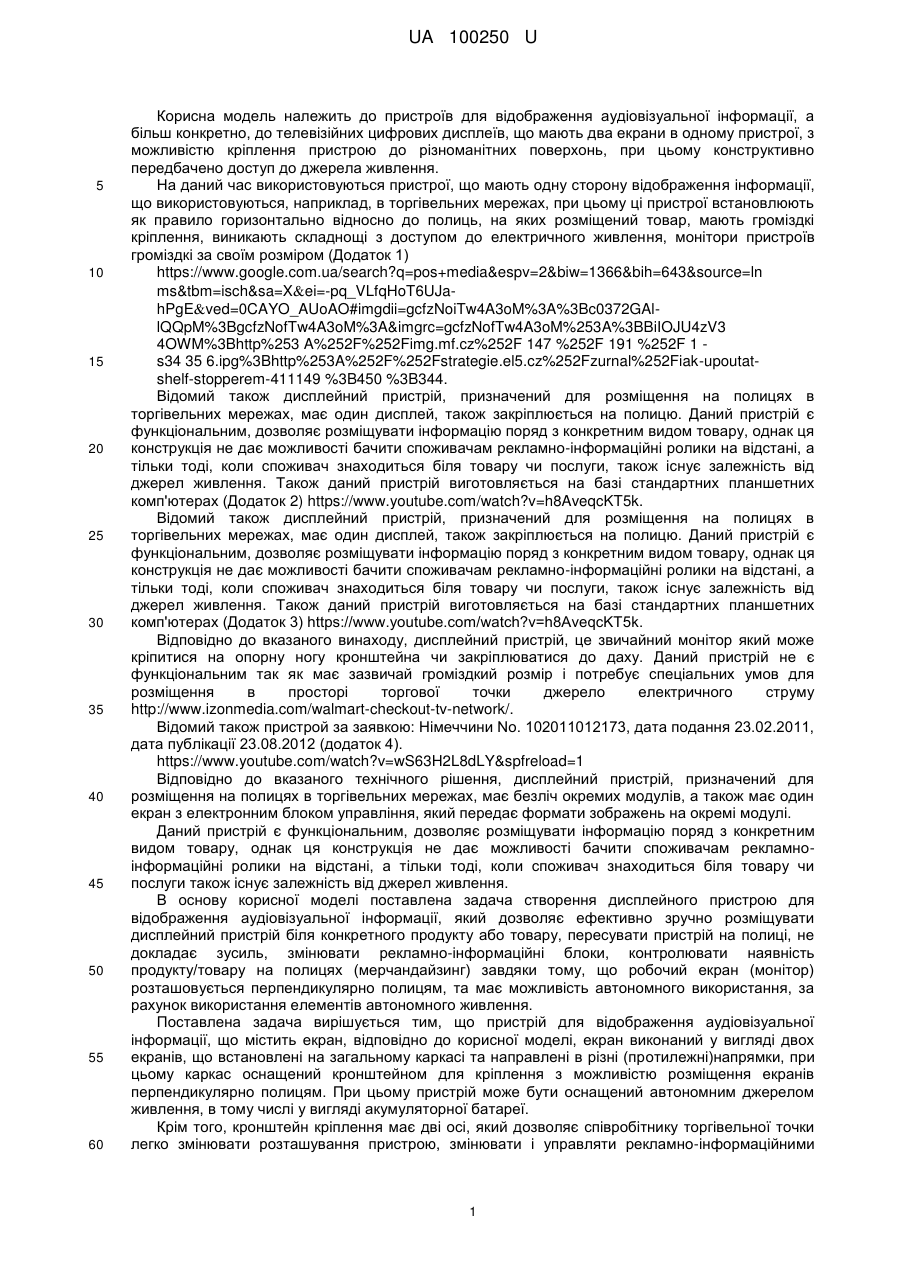

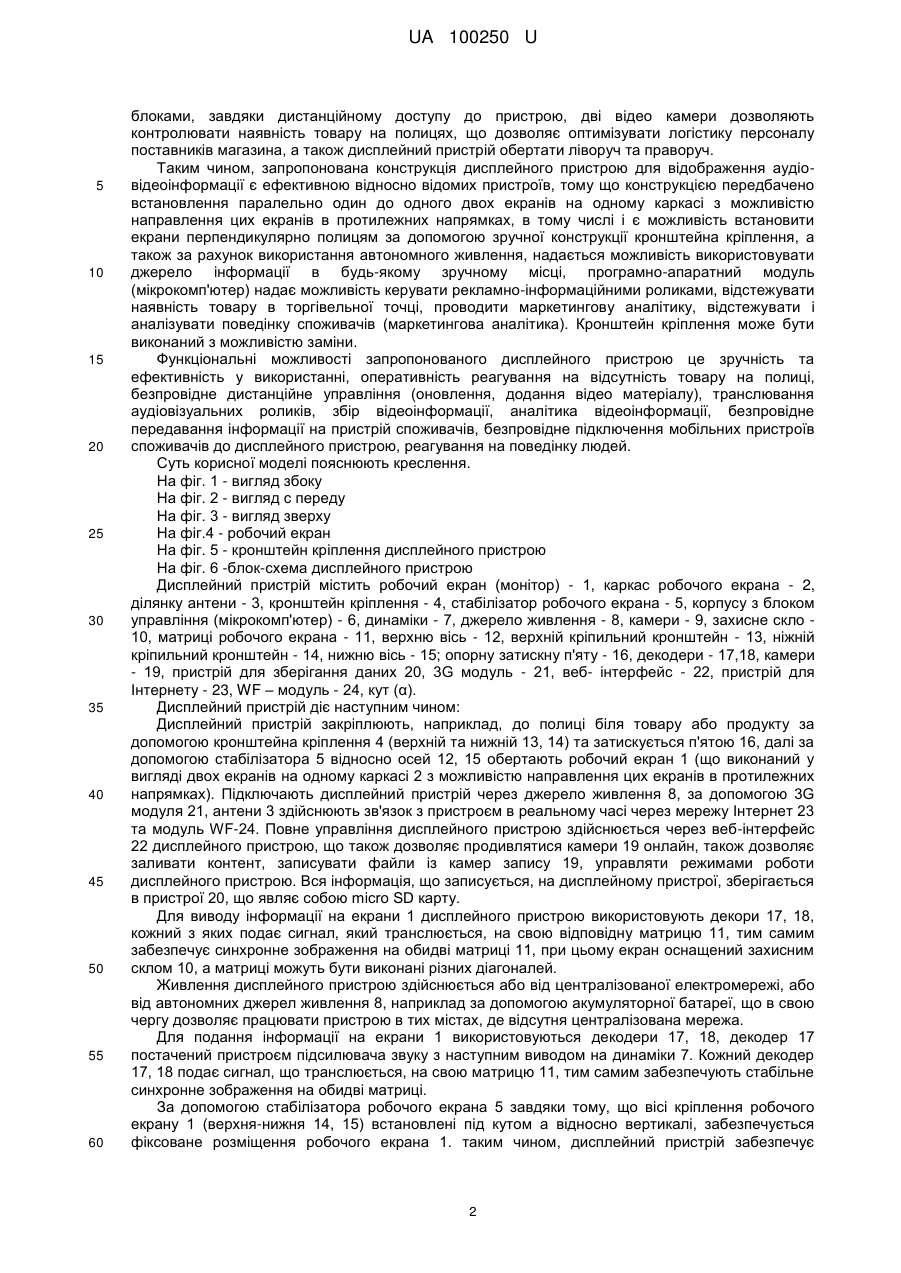

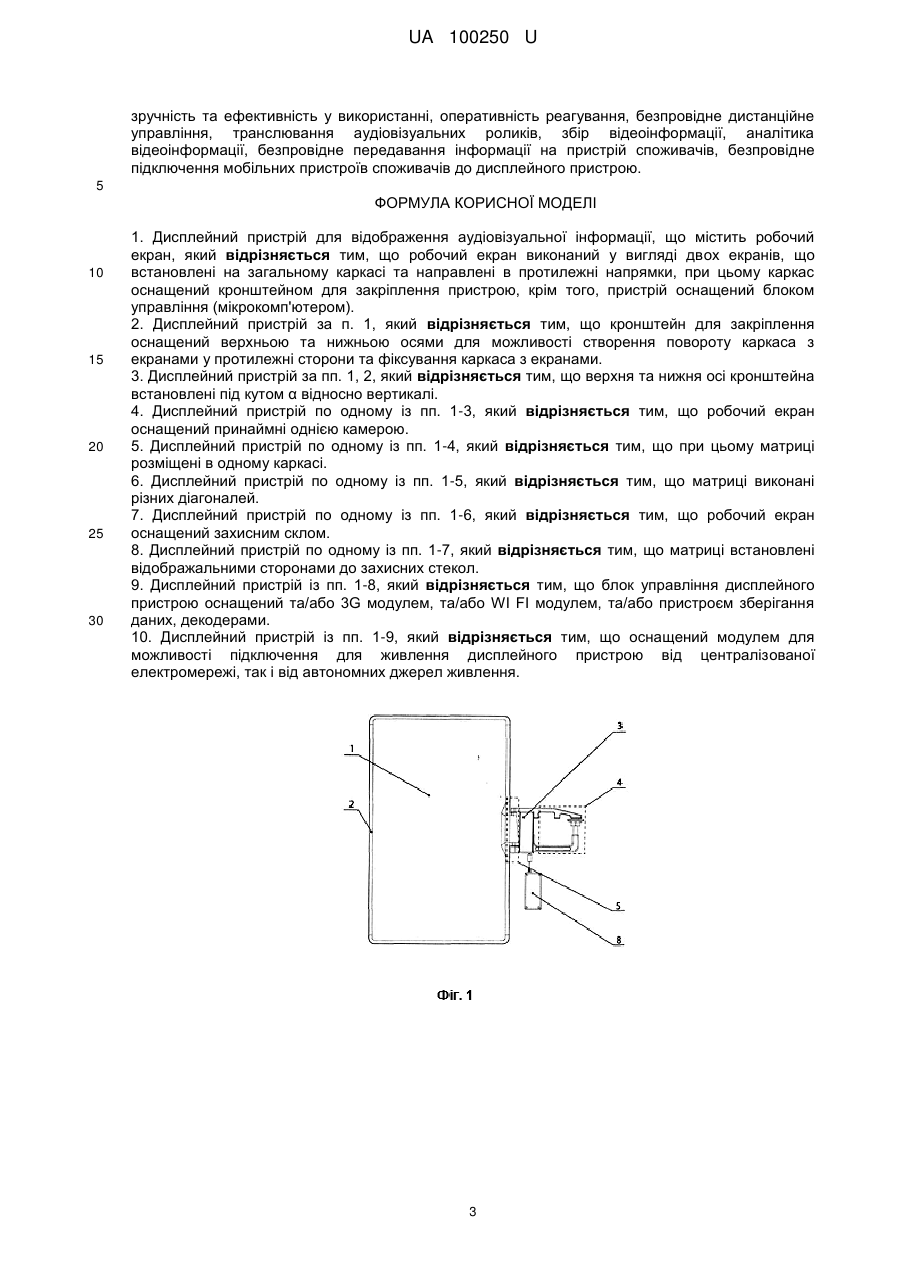

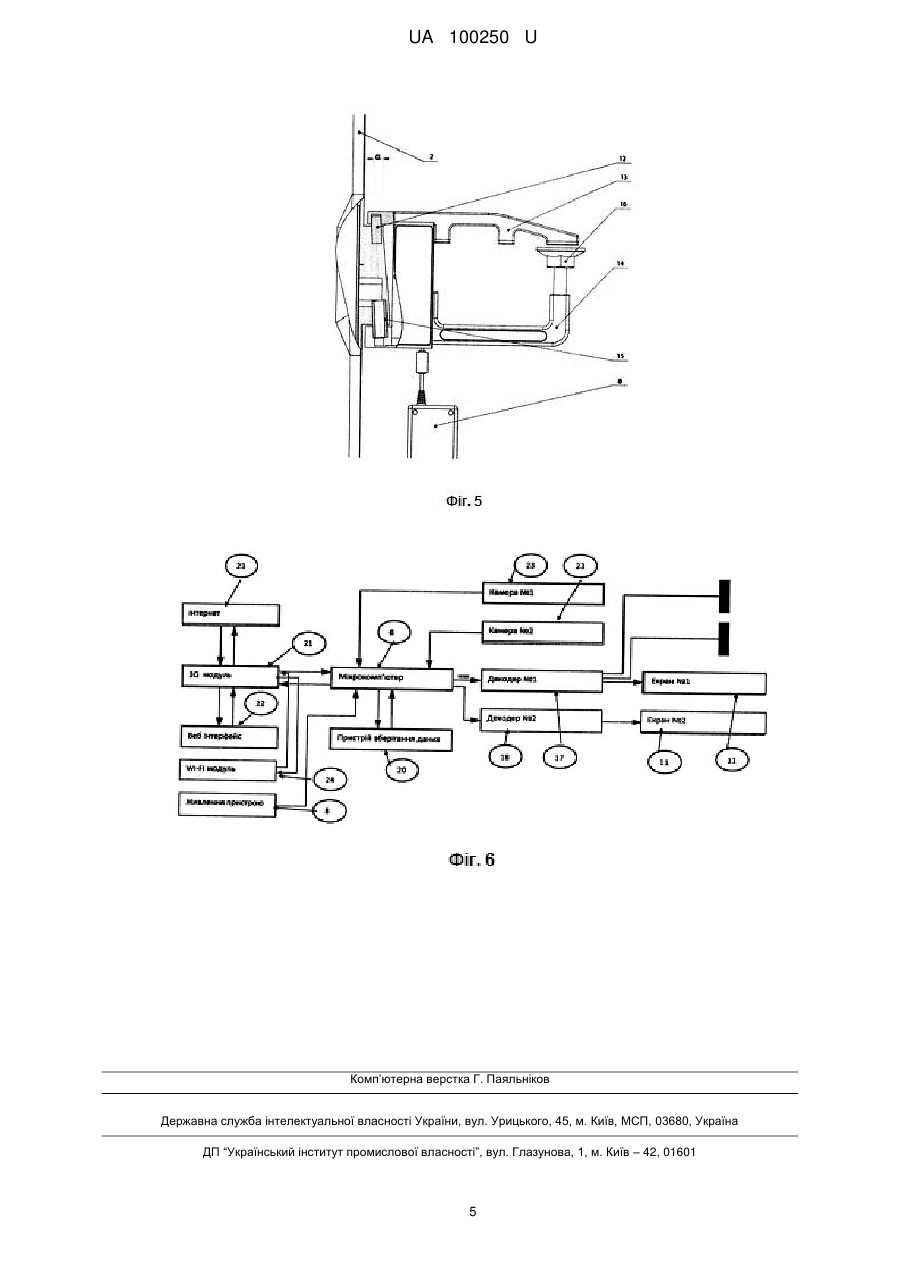

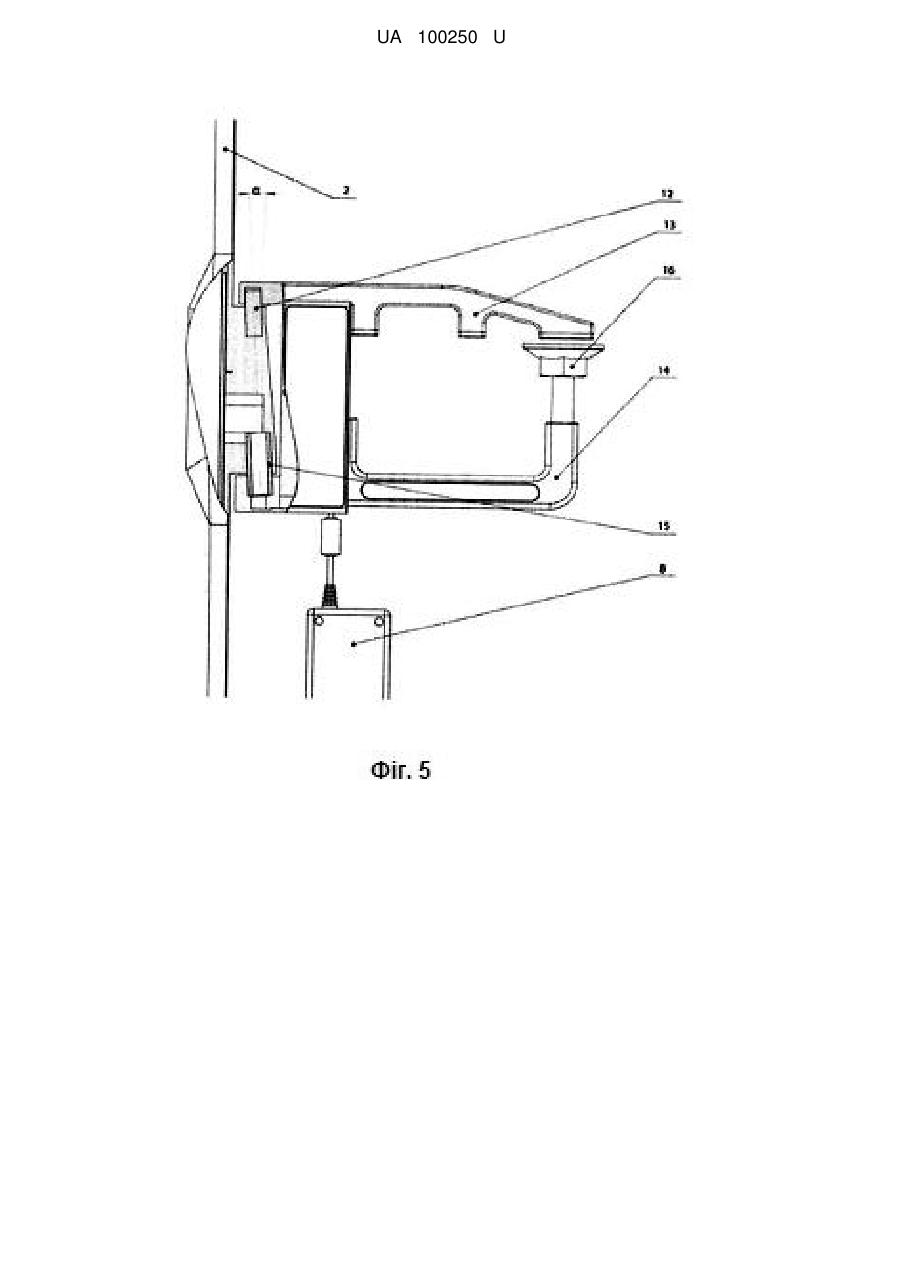

Реферат: Дисплейний пристрій для відображення аудіовізуальної інформації містить робочий екран. Робочий екран виконаний у вигляді двох екранів, що встановлені на загальному каркасі та направлені в протилежні напрямки. Каркас оснащений кронштейном для закріплення пристрою, крім того, пристрій оснащений блоком управління (мікрокомп'ютером). UA 100250 U (12) UA 100250 U UA 100250 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для відображення аудіовізуальної інформації, а більш конкретно, до телевізійних цифрових дисплеїв, що мають два екрани в одному пристрої, з можливістю кріплення пристрою до різноманітних поверхонь, при цьому конструктивно передбачено доступ до джерела живлення. На даний час використовуються пристрої, що мають одну сторону відображення інформації, що використовуються, наприклад, в торгівельних мережах, при цьому ці пристрої встановлюють як правило горизонтально відносно до полиць, на яких розміщений товар, мають громіздкі кріплення, виникають складнощі з доступом до електричного живлення, монітори пристроїв громіздкі за своїм розміром (Додаток 1) https://www.google.com.ua/search?q=pos+media&espv=2&biw=1366&bih=643&source=ln ms&tbm=isch&sa=Xei=-pq_VLfqHoT6UJahPgEved=0CAYO_AUoAO#imgdii=gcfzNoiTw4A3oM%3A%3Bc0372GAllQQpM%3BgcfzNofTw4A3oM%3A&imgrc=gcfzNofTw4A3oM%253A%3BBiIOJU4zV3 4OWM%3Bhttp%253 A%252F%252Fimg.mf.cz%252F 147 %252F 191 %252F 1 s34 35 6.ipg%3Bhttp%253A%252F%252Fstrategie.el5.cz%252Fzurnal%252Fiak-upoutatshelf-stopperem-411149 %3B450 %3B344. Відомий також дисплейний пристрій, призначений для розміщення на полицях в торгівельних мережах, має один дисплей, також закріплюється на полицю. Даний пристрій є функціональним, дозволяє розміщувати інформацію поряд з конкретним видом товару, однак ця конструкція не дає можливості бачити споживачам рекламно-інформаційні ролики на відстані, а тільки тоді, коли споживач знаходиться біля товару чи послуги, також існує залежність від джерел живлення. Також даний пристрій виготовляється на базі стандартних планшетних комп'ютерах (Додаток 2) https://www.youtube.com/watch?v=h8AveqcKT5k. Відомий також дисплейний пристрій, призначений для розміщення на полицях в торгівельних мережах, має один дисплей, також закріплюється на полицю. Даний пристрій є функціональним, дозволяє розміщувати інформацію поряд з конкретним видом товару, однак ця конструкція не дає можливості бачити споживачам рекламно-інформаційні ролики на відстані, а тільки тоді, коли споживач знаходиться біля товару чи послуги, також існує залежність від джерел живлення. Також даний пристрій виготовляється на базі стандартних планшетних комп'ютерах (Додаток 3) https://www.youtube.com/watch?v=h8AveqcKT5k. Відповідно до вказаного винаходу, дисплейний пристрій, це звичайний монітор який може кріпитися на опорну ногу кронштейна чи закріплюватися до даху. Даний пристрій не є функціональним так як має зазвичай громіздкий розмір і потребує спеціальних умов для розміщення в просторі торгової точки джерело електричного струму http://www.izonmedia.com/walmart-checkout-tv-network/. Відомий також пристрой за заявкою: Німеччини No. 102011012173, дата подання 23.02.2011, дата публікації 23.08.2012 (додаток 4). https://www.youtube.com/watch?v=wS63H2L8dLY&spfreload=1 Відповідно до вказаного технічного рішення, дисплейний пристрій, призначений для розміщення на полицях в торгівельних мережах, має безліч окремих модулів, а також має один екран з електронним блоком управління, який передає формати зображень на окремі модулі. Даний пристрій є функціональним, дозволяє розміщувати інформацію поряд з конкретним видом товару, однак ця конструкція не дає можливості бачити споживачам рекламноінформаційні ролики на відстані, а тільки тоді, коли споживач знаходиться біля товару чи послуги також існує залежність від джерел живлення. В основу корисної моделі поставлена задача створення дисплейного пристрою для відображення аудіовізуальної інформації, який дозволяє ефективно зручно розміщувати дисплейний пристрій біля конкретного продукту або товару, пересувати пристрій на полиці, не докладає зусиль, змінювати рекламно-інформаційні блоки, контролювати наявність продукту/товару на полицях (мерчандайзинг) завдяки тому, що робочий екран (монітор) розташовується перпендикулярно полицям, та має можливість автономного використання, за рахунок використання елементів автономного живлення. Поставлена задача вирішується тим, що пристрій для відображення аудіовізуальної інформації, що містить екран, відповідно до корисної моделі, екран виконаний у вигляді двох екранів, що встановлені на загальному каркасі та направлені в різні (протилежні)напрямки, при цьому каркас оснащений кронштейном для кріплення з можливістю розміщення екранів перпендикулярно полицям. При цьому пристрій може бути оснащений автономним джерелом живлення, в тому числі у вигляді акумуляторної батареї. Крім того, кронштейн кріплення має дві осі, який дозволяє співробітнику торгівельної точки легко змінювати розташування пристрою, змінювати і управляти рекламно-інформаційними 1 UA 100250 U 5 10 15 20 25 30 35 40 45 50 55 60 блоками, завдяки дистанційному доступу до пристрою, дві відео камери дозволяють контролювати наявність товару на полицях, що дозволяє оптимізувати логістику персоналу поставників магазина, а також дисплейний пристрій обертати ліворуч та праворуч. Таким чином, запропонована конструкція дисплейного пристрою для відображення аудіовідеоінформації є ефективною відносно відомих пристроїв, тому що конструкцією передбачено встановлення паралельно один до одного двох екранів на одному каркасі з можливістю направлення цих екранів в протилежних напрямках, в тому числі і є можливість встановити екрани перпендикулярно полицям за допомогою зручної конструкції кронштейна кріплення, а також за рахунок використання автономного живлення, надається можливість використовувати джерело інформації в будь-якому зручному місці, програмно-апаратний модуль (мікрокомп'ютер) надає можливість керувати рекламно-інформаційними роликами, відстежувати наявність товару в торгівельної точці, проводити маркетингову аналітику, відстежувати і аналізувати поведінку споживачів (маркетингова аналітика). Кронштейн кріплення може бути виконаний з можливістю заміни. Функціональні можливості запропонованого дисплейного пристрою це зручність та ефективність у використанні, оперативність реагування на відсутність товару на полиці, безпровідне дистанційне управління (оновлення, додання відео матеріалу), транслювання аудіовізуальних роликів, збір відеоінформації, аналітика відеоінформації, безпровідне передавання інформації на пристрій споживачів, безпровідне підключення мобільних пристроїв споживачів до дисплейного пристрою, реагування на поведінку людей. Суть корисної моделі пояснюють креслення. На фіг. 1 - вигляд збоку На фіг. 2 - вигляд с переду На фіг. 3 - вигляд зверху На фіг.4 - робочий екран На фіг. 5 - кронштейн кріплення дисплейного пристрою На фіг. 6 -блок-схема дисплейного пристрою Дисплейний пристрій містить робочий екран (монітор) - 1, каркас робочого екрана - 2, ділянку антени - 3, кронштейн кріплення - 4, стабілізатор робочого екрана - 5, корпусу з блоком управління (мікрокомп'ютер) - 6, динаміки - 7, джерело живлення - 8, камери - 9, захисне скло 10, матриці робочого екрана - 11, верхню вісь - 12, верхній кріпильний кронштейн - 13, ніжній кріпильний кронштейн - 14, нижню вісь - 15; опорну затискну п'яту - 16, декодери - 17,18, камери - 19, пристрій для зберігання даних 20, 3G модуль - 21, веб- інтерфейс - 22, пристрій для Інтернету - 23, WF – модуль - 24, кут (α). Дисплейний пристрій діє наступним чином: Дисплейний пристрій закріплюють, наприклад, до полиці біля товару або продукту за допомогою кронштейна кріплення 4 (верхній та нижній 13, 14) та затискується п'ятою 16, далі за допомогою стабілізатора 5 відносно осей 12, 15 обертають робочий екран 1 (що виконаний у вигляді двох екранів на одному каркасі 2 з можливістю направлення цих екранів в протилежних напрямках). Підключають дисплейний пристрій через джерело живлення 8, за допомогою 3G модуля 21, антени 3 здійснюють зв'язок з пристроєм в реальному часі через мережу Інтернет 23 та модуль WF-24. Повне управління дисплейного пристрою здійснюється через веб-інтерфейс 22 дисплейного пристрою, що також дозволяє продивлятися камери 19 онлайн, також дозволяє заливати контент, записувати файли із камер запису 19, управляти режимами роботи дисплейного пристрою. Вся інформація, що записується, на дисплейному пристрої, зберігається в пристрої 20, що являє собою micro SD карту. Для виводу інформації на екрани 1 дисплейного пристрою використовують декори 17, 18, кожний з яких подає сигнал, який транслюється, на свою відповідну матрицю 11, тим самим забезпечує синхронне зображення на обидві матриці 11, при цьому екран оснащений захисним склом 10, а матриці можуть бути виконані різних діагоналей. Живлення дисплейного пристрою здійснюється або від централізованої електромережі, або від автономних джерел живлення 8, наприклад за допомогою акумуляторної батареї, що в свою чергу дозволяє працювати пристрою в тих містах, де відсутня централізована мережа. Для подання інформації на екрани 1 використовуються декодери 17, 18, декодер 17 постачений пристроєм підсилювача звуку з наступним виводом на динаміки 7. Кожний декодер 17, 18 подає сигнал, що транслюється, на свою матрицю 11, тим самим забезпечують стабільне синхронне зображення на обидві матриці. За допомогою стабілізатора робочого екрана 5 завдяки тому, що вісі кріплення робочого екрану 1 (верхня-нижня 14, 15) встановлені під кутом а відносно вертикалі, забезпечується фіксоване розміщення робочого екрана 1. таким чином, дисплейний пристрій забезпечує 2 UA 100250 U зручність та ефективність у використанні, оперативність реагування, безпровідне дистанційне управління, транслювання аудіовізуальних роликів, збір відеоінформації, аналітика відеоінформації, безпровідне передавання інформації на пристрій споживачів, безпровідне підключення мобільних пристроїв споживачів до дисплейного пристрою. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Дисплейний пристрій для відображення аудіовізуальної інформації, що містить робочий екран, який відрізняється тим, що робочий екран виконаний у вигляді двох екранів, що встановлені на загальному каркасі та направлені в протилежні напрямки, при цьому каркас оснащений кронштейном для закріплення пристрою, крім того, пристрій оснащений блоком управління (мікрокомп'ютером). 2. Дисплейний пристрій за п. 1, який відрізняється тим, що кронштейн для закріплення оснащений верхньою та нижньою осями для можливості створення повороту каркаса з екранами у протилежні сторони та фіксування каркаса з екранами. 3. Дисплейний пристрій за пп. 1, 2, який відрізняється тим, що верхня та нижня осі кронштейна встановлені під кутом α відносно вертикалі. 4. Дисплейний пристрій по одному із пп. 1-3, який відрізняється тим, що робочий екран оснащений принаймні однією камерою. 5. Дисплейний пристрій по одному із пп. 1-4, який відрізняється тим, що при цьому матриці розміщені в одному каркасі. 6. Дисплейний пристрій по одному із пп. 1-5, який відрізняється тим, що матриці виконані різних діагоналей. 7. Дисплейний пристрій по одному із пп. 1-6, який відрізняється тим, що робочий екран оснащений захисним склом. 8. Дисплейний пристрій по одному із пп. 1-7, який відрізняється тим, що матриці встановлені відображальними сторонами до захисних стекол. 9. Дисплейний пристрій із пп. 1-8, який відрізняється тим, що блок управління дисплейного пристрою оснащений та/або 3G модулем, та/або WI FI модулем, та/або пристроєм зберігання даних, декодерами. 10. Дисплейний пристрій із пп. 1-9, який відрізняється тим, що оснащений модулем для можливості підключення для живлення дисплейного пристрою від централізованої електромережі, так і від автономних джерел живлення. 3 UA 100250 U 4 UA 100250 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
