Перкусійний інструмент

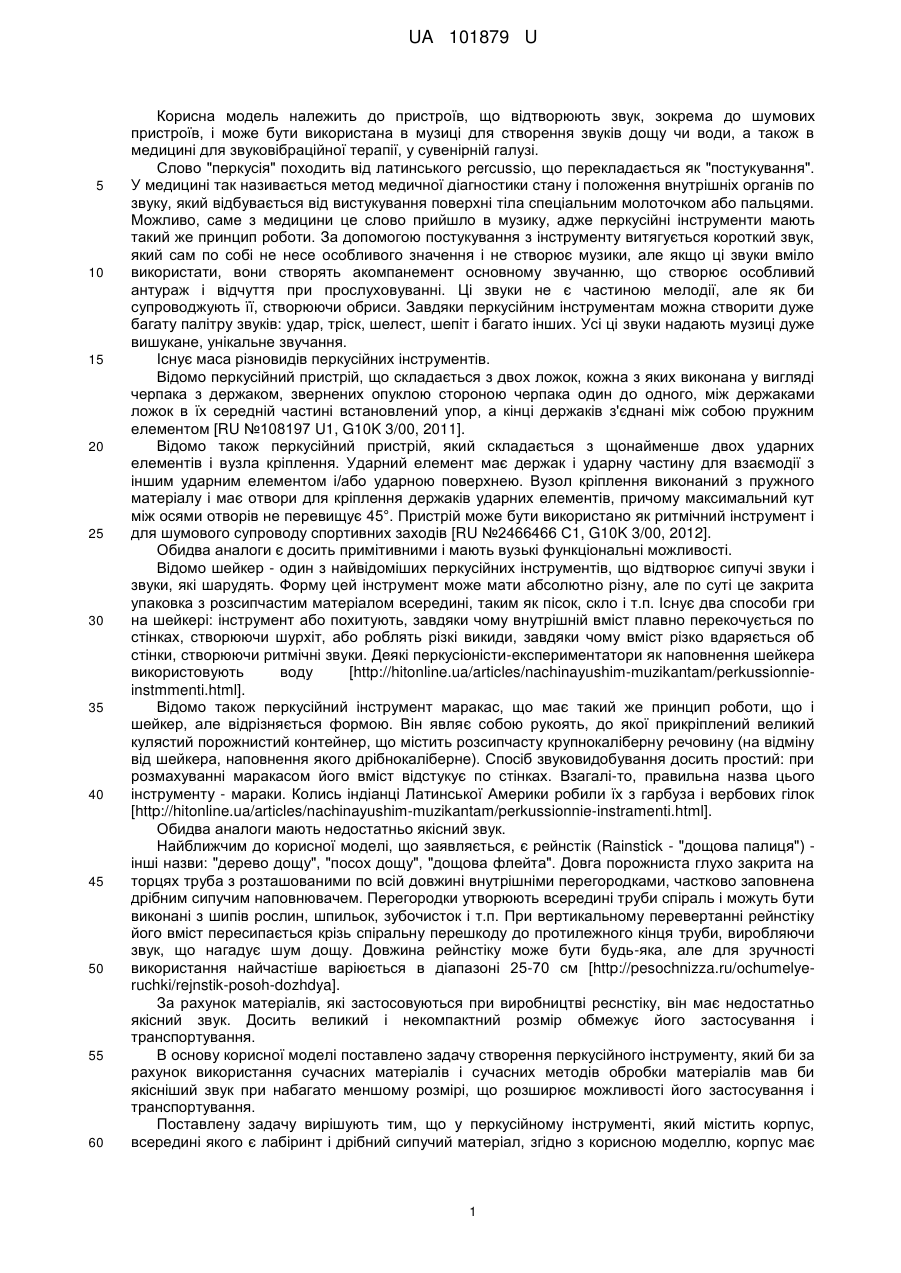

Реферат: UA 101879 U UA 101879 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що відтворюють звук, зокрема до шумових пристроїв, і може бути використана в музиці для створення звуків дощу чи води, а також в медицині для звуковібраційної терапії, у сувенірній галузі. Слово "перкусія" походить від латинського percussio, що перекладається як "постукування". У медицині так називається метод медичної діагностики стану і положення внутрішніх органів по звуку, який відбувається від вистукування поверхні тіла спеціальним молоточком або пальцями. Можливо, саме з медицини це слово прийшло в музику, адже перкусійні інструменти мають такий же принцип роботи. За допомогою постукування з інструменту витягується короткий звук, який сам по собі не несе особливого значення і не створює музики, але якщо ці звуки вміло використати, вони створять акомпанемент основному звучанню, що створює особливий антураж і відчуття при прослуховуванні. Ці звуки не є частиною мелодії, але як би супроводжують її, створюючи обриси. Завдяки перкусійним інструментам можна створити дуже багату палітру звуків: удар, тріск, шелест, шепіт і багато інших. Усі ці звуки надають музиці дуже вишукане, унікальне звучання. Існує маса різновидів перкусійних інструментів. Відомо перкусійний пристрій, що складається з двох ложок, кожна з яких виконана у вигляді черпака з держаком, звернених опуклою стороною черпака один до одного, між держаками ложок в їх середній частині встановлений упор, а кінці держаків з'єднані між собою пружним елементом [RU №108197 U1, G10K 3/00, 2011]. Відомо також перкусійний пристрій, який складається з щонайменше двох ударних елементів і вузла кріплення. Ударний елемент має держак і ударну частину для взаємодії з іншим ударним елементом і/або ударною поверхнею. Вузол кріплення виконаний з пружного матеріалу і має отвори для кріплення держаків ударних елементів, причому максимальний кут між осями отворів не перевищує 45°. Пристрій може бути використано як ритмічний інструмент і для шумового супроводу спортивних заходів [RU №2466466 С1, G10K 3/00, 2012]. Обидва аналоги є досить примітивними і мають вузькі функціональні можливості. Відомо шейкер - один з найвідоміших перкусійних інструментів, що відтворює сипучі звуки і звуки, які шарудять. Форму цей інструмент може мати абсолютно різну, але по суті це закрита упаковка з розсипчастим матеріалом всередині, таким як пісок, скло і т.п. Існує два способи гри на шейкері: інструмент або похитують, завдяки чому внутрішній вміст плавно перекочується по стінках, створюючи шурхіт, або роблять різкі викиди, завдяки чому вміст різко вдаряється об стінки, створюючи ритмічні звуки. Деякі перкусіоністи-експериментатори як наповнення шейкера використовують воду [http://hitonline.ua/articles/nachinayushim-muzikantam/perkussionnieinstmmenti.html]. Відомо також перкусійний інструмент маракас, що має такий же принцип роботи, що і шейкер, але відрізняється формою. Він являє собою рукоять, до якої прикріплений великий кулястий порожнистий контейнер, що містить розсипчасту крупнокаліберну речовину (на відміну від шейкера, наповнення якого дрібнокаліберне). Спосіб звуковидобування досить простий: при розмахуванні маракасом його вміст відстукує по стінках. Взагалі-то, правильна назва цього інструменту - мараки. Колись індіанці Латинської Америки робили їх з гарбуза і вербових гілок [http://hitonline.ua/articles/nachinayushim-muzikantam/perkussionnie-instramenti.html]. Обидва аналоги мають недостатньо якісний звук. Найближчим до корисної моделі, що заявляється, є рейнстік (Rainstick - "дощова палиця") інші назви: "дерево дощу", "посох дощу", "дощова флейта". Довга порожниста глухо закрита на торцях труба з розташованими по всій довжині внутрішніми перегородками, частково заповнена дрібним сипучим наповнювачем. Перегородки утворюють всередині труби спіраль і можуть бути виконані з шипів рослин, шпильок, зубочисток і т.п. При вертикальному перевертанні рейнстіку його вміст пересипається крізь спіральну перешкоду до протилежного кінця труби, виробляючи звук, що нагадує шум дощу. Довжина рейнстіку може бути будь-яка, але для зручності використання найчастіше варіюється в діапазоні 25-70 см [http://pesochnizza.ru/ochumelyeruchki/rejnstik-posoh-dozhdya]. За рахунок матеріалів, які застосовуються при виробництві реснстіку, він має недостатньо якісний звук. Досить великий і некомпактний розмір обмежує його застосування і транспортування. В основу корисної моделі поставлено задачу створення перкусійного інструменту, який би за рахунок використання сучасних матеріалів і сучасних методів обробки матеріалів мавби якісніший звук при набагато меншому розмірі, що розширює можливості його застосування і транспортування. Поставлену задачу вирішують тим, що у перкусійному інструменті, який містить корпус, всередині якого є лабіринт і дрібний сипучий матеріал, згідно з корисною моделлю, корпус має 1 UA 101879 U 5 10 15 20 25 30 35 40 45 50 55 кругле дно, до якого по периметру закріплено стінку, до якої закріплено круглу кришку, в якій вирізані отвори для виходу звуку, що проклеєні із зворотного боку щільною аудіотканиною, у корпусі закріплено круглу вставку, в якій пропалено борозенки по типу павутинки, а лабіринт закріплено до внутрішньої сторони стінки. Кришка і дно корпусу можуть бути виготовлені з ламінованої деревоволокнистої плити. Кришка і днище корпусу можуть бути виготовлені з фанери. Вставку може бути виконано з пінополістиролу, діаметр якої менше за внутрішній діаметр корпусу. Стінка корпусу може бути виготовлена з бамбукових шпалер. Як лабіринт може бути використано сходинки П-подібної форми. Як лабіринт може бути використано стрічку з полікарбонату з отворами. Як дрібний сипучий наповнювач можуть використовувати пісок або бісер, або пшоно чи іншу крупу. Перкусійний інструмент, що заявляється, є компактнішим за найближчий аналог. За рахунок використання сучасних матеріалів (ламіновані деревоволокнисті плити, пінополістирол, полікарбонат) і сучасних методів обробки матеріалів (лазерна різка) вдалося домогтися якіснішого звуку при набагато меншому розмірі, що розширює можливості застосування і транспортування. Корисна модель пояснюється рисунками. На Фіг. 1 зображено перкусійний інструмент, загальний вигляд; на Фіг. 2 - перкусійний інструмент без кришки; на Фіг. 3 - кришка перкусійного інструменту; на Фіг. 4 - дно перкусійного інструменту; на Фіг. 5 - наповнювач перкусійного інструменту. Перкусійний інструмент містить корпус 1, що має кругле дно 2, до якого по периметру закріплено, наприклад вклеєно, стінку 3, виготовлену з бамбукових шпалер. До стінки 3 закріплено, наприклад приклеєно, круглу кришку 4. Кришка 4 і дно 3 корпусу 1 виготовлені з листового матеріалу, переважно на основі дерева, наприклад ламінованої деревоволокнистої плити або фанери. В кришці 4 вирізані отвори 5 для виходу звуку. Отвори 5 проклеєні із зворотного боку щільною аудіотканиною 6. У корпусі 1 закріплено, наприклад вклеєно, круглу вставку 7, виконану, наприклад, з пінополістиролу, причому діаметр її менше за внутрішній діаметр корпусу 1. У вставці 7 пропалено борозенки 8 по типу павутинки. До внутрішньої сторони стінки 3 закріплено, наприклад приклеєно, лабіринт 9. Як лабіринт 9 використовують сходинки П-подібної форми або стрічку з полікарбонату з отворами. В корпус 1 перкусійного інструменту насипано дрібний сипучий наповнювач 10 (пісок, бісер, пшоно чи іншу крупу). Перкусійний інструмент виготовляють наступним чином. Для кришки 4 і дна 2 корпусу 1 використовують будь-який листовий матеріал, переважно на основі дерева, наприклад ламіновану деревоволокнисту плиту або фанеру. У кришці 4 корпусу вирізають отвори 5 для виходу звуку за допомогою лазерного верстата, але можуть використовуватися і будь-які інші методи. Отвори проклеюють із зворотного боку щільною аудіотканиною 6. Стінку 3 корпусу виготовляють з бамбукових шпалер і закріплюють (приклеюють) до дна 2 корпусу інструменту по периметру. Потім виготовляють пінополістирольну вставку 7, для чого спочатку вирізають круглу заготовку діаметром менше (на 1 см) за діаметр корпусу 1 інструменту і в ній пропалюють лазером або вручну борозенки 8 по типу павутинки. Далі вставку 7 закріплюють (вклеюють) у корпус 1. Також до внутрішньої стінки 3 інструменту закріплюють (приклеюють) лабіринт 9 (сходинки П-подібної форми або стрічку з полікарбонату з отворами для наповнювача 10). На фінальному етапі в корпус 1 інструменту засипають дрібний сипучий наповнювач 10 - пісок або бісер, або пшоно чи інші крупи. Після цього зверху закріплюють (приклеюють) кришку 4. Виріб готовий. Функціонує перкусійний інструмент таким чином. При плавному обертанні в горизонтальному положенні за або проти годинникової стрілки інструмент видає звуки, схожі на течію води, шум струмка, крапель дощу, шум прибою. Інтенсивність і звукова хвиля залежать від техніки і темпу обертання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Перкусійний інструмент, що містить корпус, всередині якого є лабіринт і дрібний сипучий матеріал, який відрізняється тим, що корпус має кругле дно, до якого по периметру закріплено стінку, до якої закріплено круглу кришку, в якій вирізані отвори для виходу звуку, що проклеєні із 2 UA 101879 U 5 10 15 зворотного боку щільною аудіотканиною, у корпусі закріплено круглу вставку, в якій пропалено борозенки по типу павутинки, а лабіринт закріплено до внутрішньої сторони стінки. 2. Перкусійний інструмент за п. 1, який відрізняється тим, що кришка і днище корпусу виготовлені з ламінованої деревоволокнистої плити. 3. Перкусійний інструмент за п. 1, який відрізняється тим, що кришка і дно корпусу виготовлені з фанери. 4. Перкусійний інструмент за п. 1, який відрізняється тим, що вставку, діаметр якої менше за внутрішній діаметр корпусу, виконано з пінополістиролу. 5. Перкусійний інструмент за п. 1, який відрізняється тим, що стінка корпусу виготовлена з бамбукових шпалер. 6. Перкусійний інструмент за п. 1, який відрізняється тим, що як лабіринт використано сходинки П-подібної форми. 7. Перкусійний інструмент за п. 1, який відрізняється тим, що як лабіринт використано стрічку з полікарбонату з отворами. 8. Перкусійний інструмент за п. 1, який відрізняється тим, що як дрібний сипучий наповнювач використовують пісок або бісер, або пшоно чи іншу крупу. 3 UA 101879 U 4 UA 101879 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
