Відігнутий різець з виставною пластиною

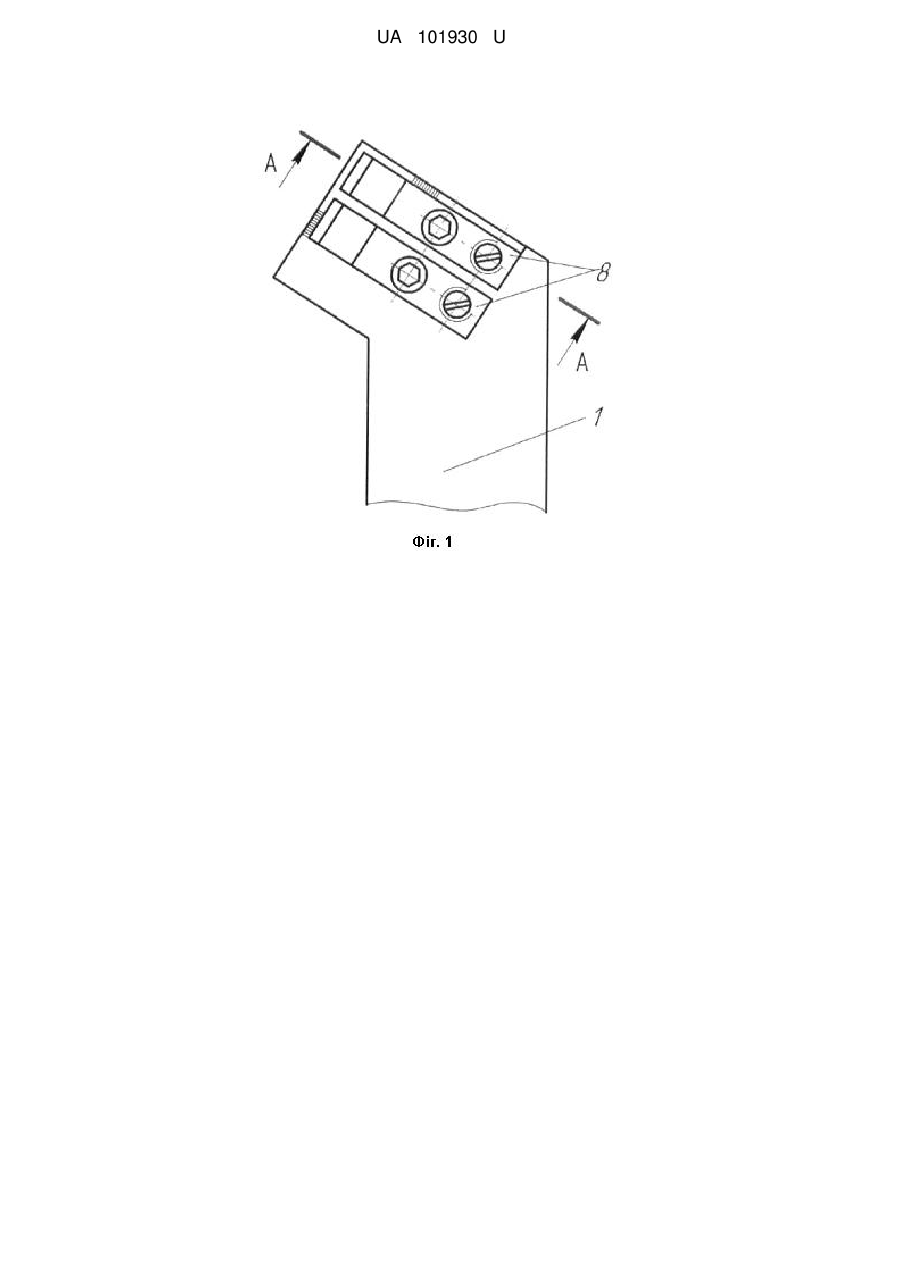

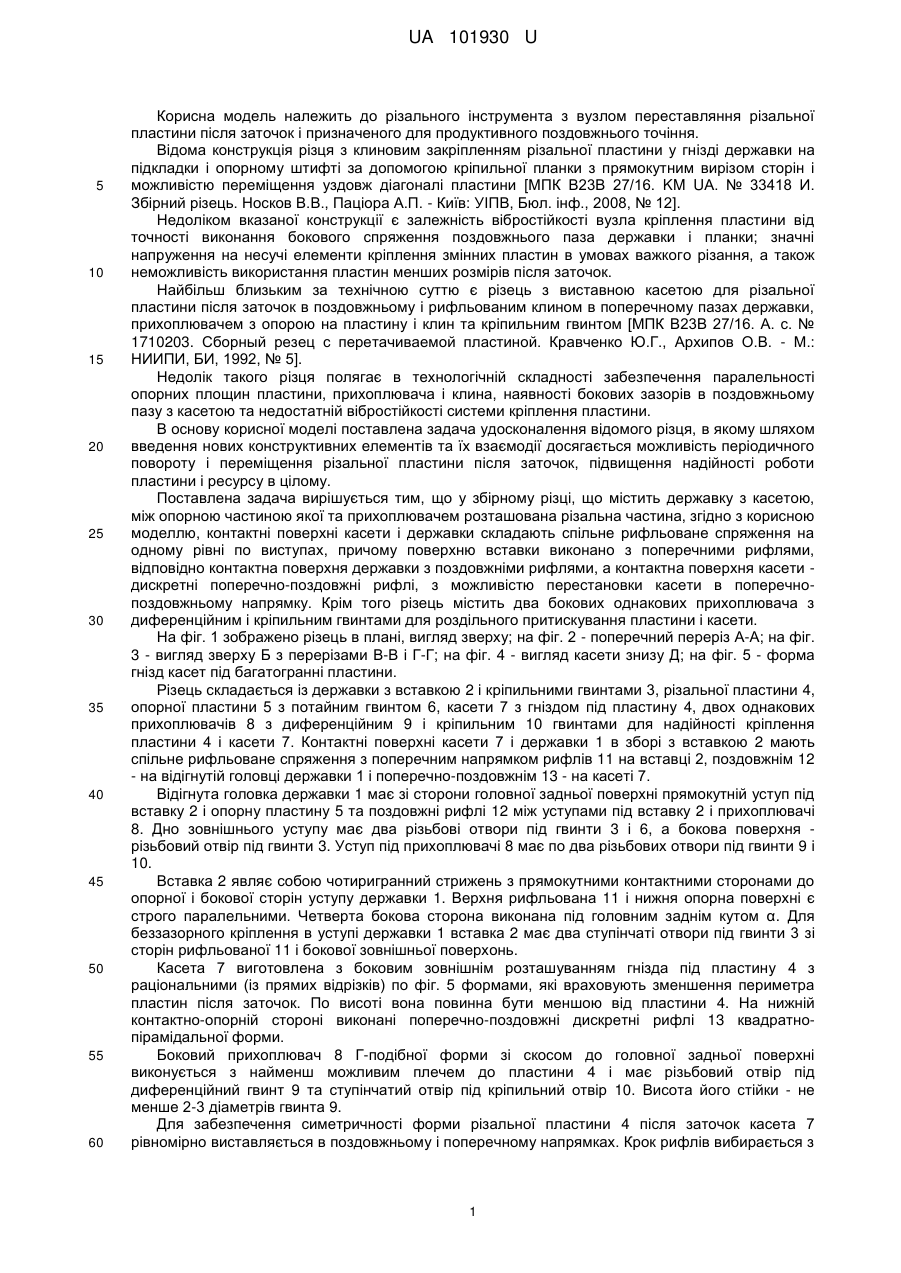

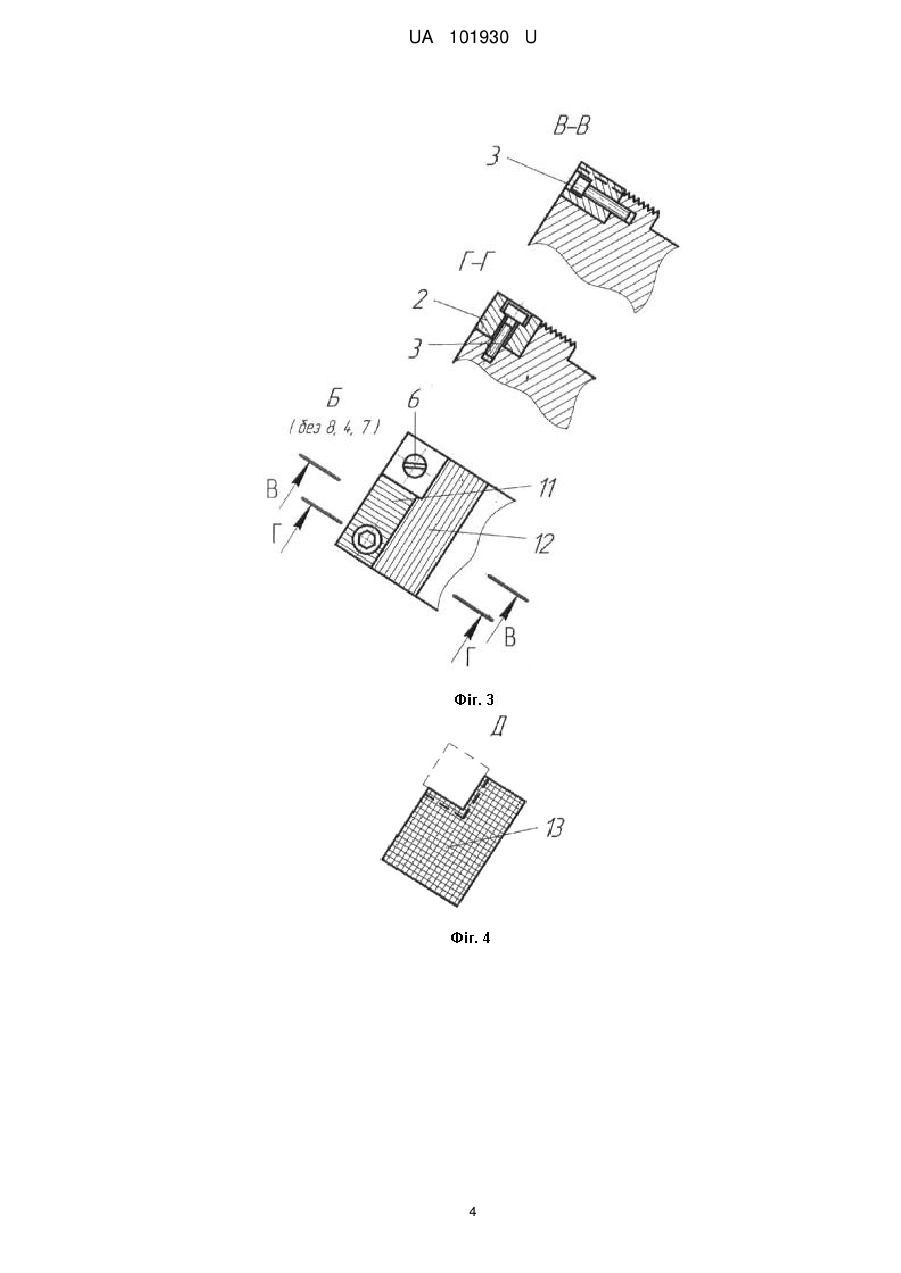

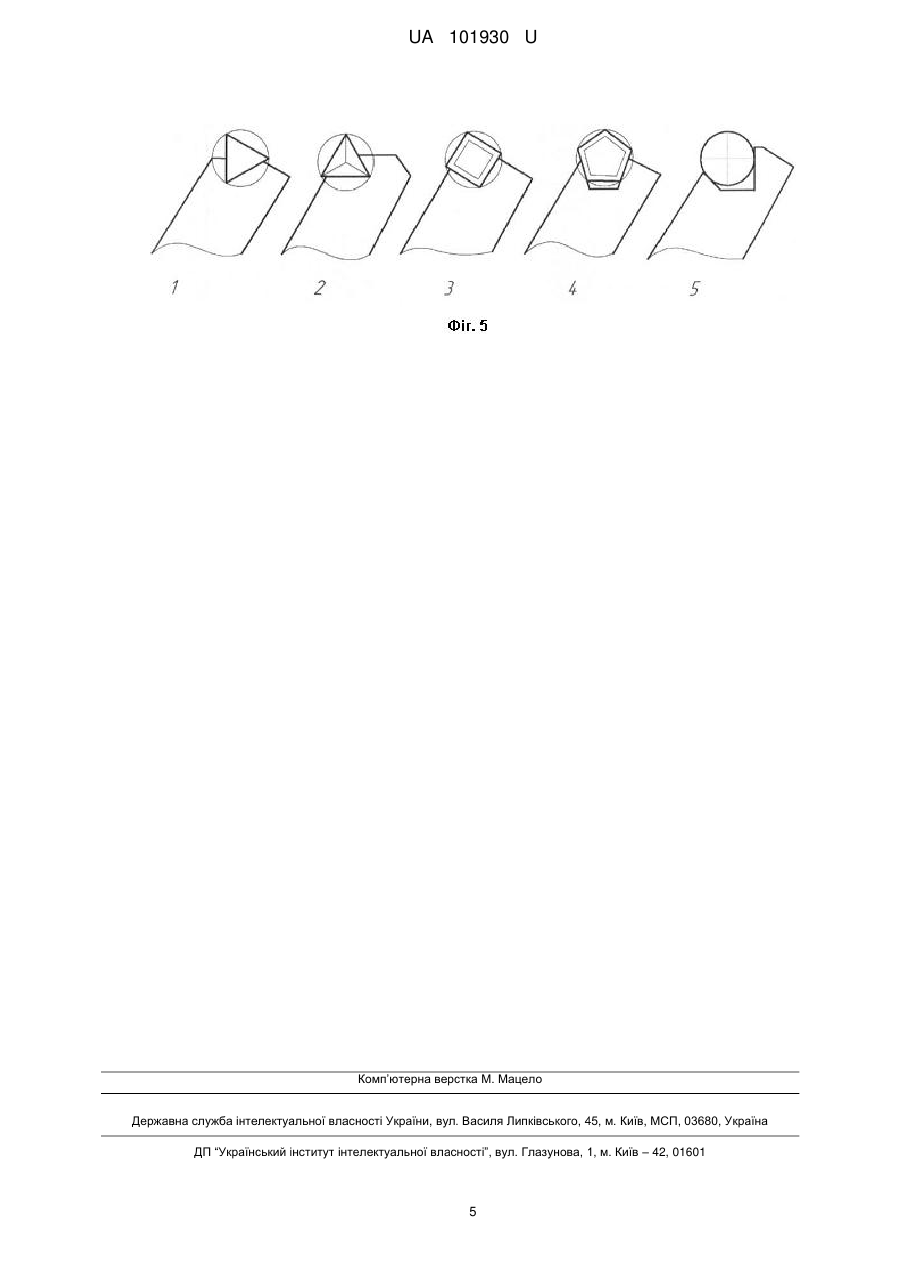

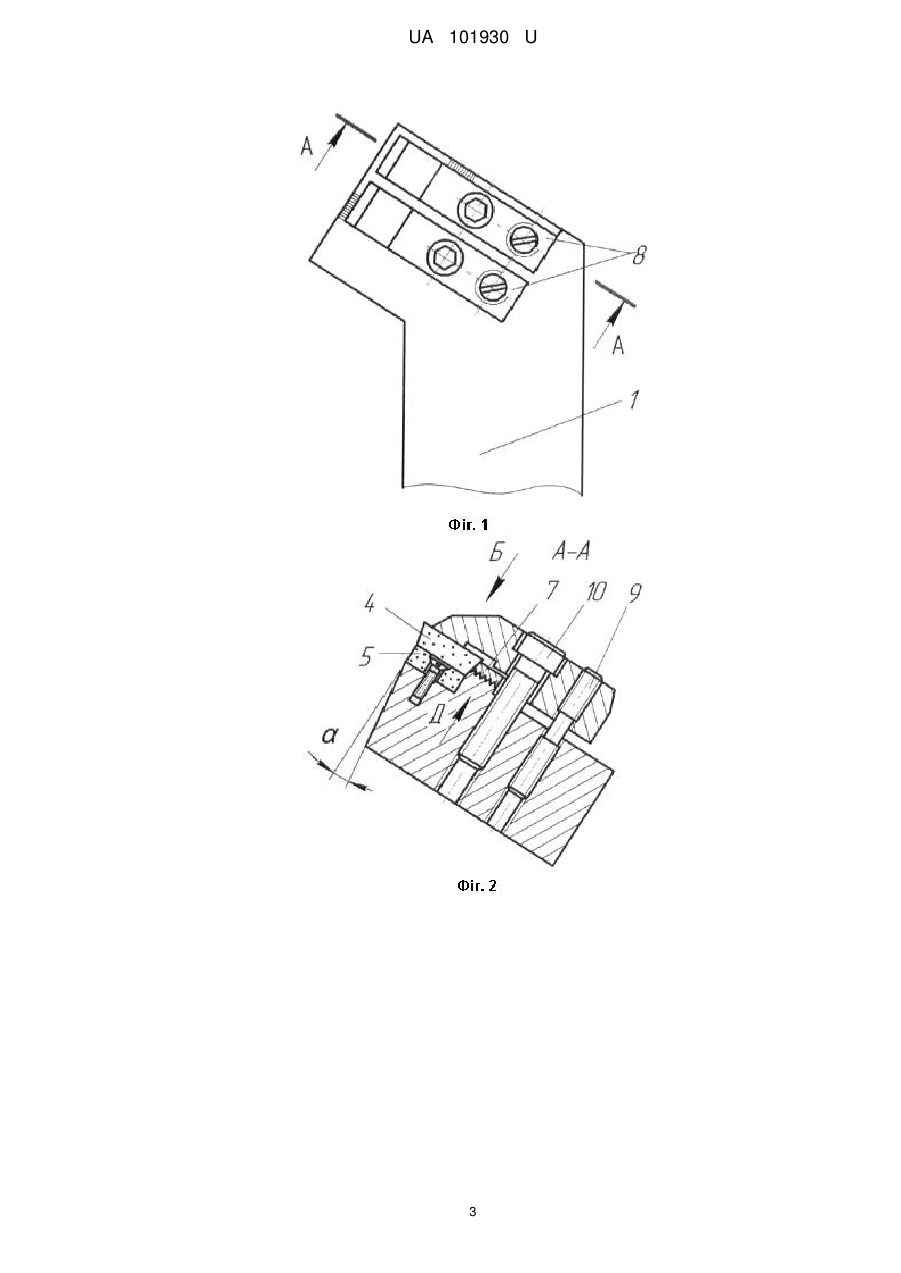

Реферат: Різець містить державку з касетою, між опорною пластиною якої та прихоплювачем розташована різальна пластина. Контактні поверхні касети і державки складають спільне рифльоване спряження на одному рівні по виступах. При цьому поверхню вставки виконано з поперечними рифлями, відповідно контактна поверхня державки з поздовжніми рифлями, а контактна поверхня касети - дискретні поперечно-поздовжні рифлі, з можливістю перестановки касети в поперечно-поздовжньому напрямку. UA 101930 U (54) ВІДІГНУТИЙ РІЗЕЦЬ З ВИСТАВНОЮ ПЛАСТИНОЮ UA 101930 U UA 101930 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до різального інструмента з вузлом переставляння різальної пластини після заточок і призначеного для продуктивного поздовжнього точіння. Відома конструкція різця з клиновим закріпленням різальної пластини у гнізді державки на підкладки і опорному штифті за допомогою кріпильної планки з прямокутним вирізом сторін і можливістю переміщення уздовж діагоналі пластини [МПК В23В 27/16. KM UА. № 33418 И. Збірний різець. Носков В.В., Паціора А.П. - Київ: УІПВ, Бюл. інф., 2008, № 12]. Недоліком вказаної конструкції є залежність вібростійкості вузла кріплення пластини від точності виконання бокового спряження поздовжнього паза державки і планки; значні напруження на несучі елементи кріплення змінних пластин в умовах важкого різання, а також неможливість використання пластин менших розмірів після заточок. Найбільш близьким за технічною суттю є різець з виставною касетою для різальної пластини після заточок в поздовжньому і рифльованим клином в поперечному пазах державки, прихоплювачем з опорою на пластину і клин та кріпильним гвинтом [МПК В23В 27/16. А. с. № 1710203. Сборный резец с перетачиваемой пластиной. Кравченко Ю.Г., Архипов О.В. - М.: НИИПИ, БИ, 1992, № 5]. Недолік такого різця полягає в технологічній складності забезпечення паралельності опорних площин пластини, прихоплювача і клина, наявності бокових зазорів в поздовжньому пазу з касетою та недостатній вібростійкості системи кріплення пластини. В основу корисної моделі поставлена задача удосконалення відомого різця, в якому шляхом введення нових конструктивних елементів та їх взаємодії досягається можливість періодичного повороту і переміщення різальної пластини після заточок, підвищення надійності роботи пластини і ресурсу в цілому. Поставлена задача вирішується тим, що у збірному різці, що містить державку з касетою, між опорною частиною якої та прихоплювачем розташована різальна частина, згідно з корисною моделлю, контактні поверхні касети і державки складають спільне рифльоване спряження на одному рівні по виступах, причому поверхню вставки виконано з поперечними рифлями, відповідно контактна поверхня державки з поздовжніми рифлями, а контактна поверхня касети дискретні поперечно-поздовжні рифлі, з можливістю перестановки касети в поперечнопоздовжньому напрямку. Крім того різець містить два бокових однакових прихоплювача з диференційним і кріпильним гвинтами для роздільного притискування пластини і касети. На фіг. 1 зображено різець в плані, вигляд зверху; на фіг. 2 - поперечний переріз А-А; на фіг. 3 - вигляд зверху Б з перерізами В-В і Г-Г; на фіг. 4 - вигляд касети знизу Д; на фіг. 5 - форма гнізд касет під багатогранні пластини. Різець складається із державки з вставкою 2 і кріпильними гвинтами 3, різальної пластини 4, опорної пластини 5 з потайним гвинтом 6, касети 7 з гніздом під пластину 4, двох однакових прихоплювачів 8 з диференційним 9 і кріпильним 10 гвинтами для надійності кріплення пластини 4 і касети 7. Контактні поверхні касети 7 і державки 1 в зборі з вставкою 2 мають спільне рифльоване спряження з поперечним напрямком рифлів 11 на вставці 2, поздовжнім 12 - на відігнутій головці державки 1 і поперечно-поздовжнім 13 - на касеті 7. Відігнута головка державки 1 має зі сторони головної задньої поверхні прямокутній уступ під вставку 2 і опорну пластину 5 та поздовжні рифлі 12 між уступами під вставку 2 і прихоплювачі 8. Дно зовнішнього уступу має два різьбові отвори під гвинти 3 і 6, а бокова поверхня різьбовий отвір під гвинти 3. Уступ під прихоплювачі 8 має по два різьбових отвори під гвинти 9 і 10. Вставка 2 являє собою чотиригранний стрижень з прямокутними контактними сторонами до опорної і бокової сторін уступу державки 1. Верхня рифльована 11 і нижня опорна поверхні є строго паралельними. Четверта бокова сторона виконана під головним заднім кутом α. Для беззазорного кріплення в уступі державки 1 вставка 2 має два ступінчаті отвори під гвинти 3 зі сторін рифльованої 11 і бокової зовнішньої поверхонь. Касета 7 виготовлена з боковим зовнішнім розташуванням гнізда під пластину 4 з раціональними (із прямих відрізків) по фіг. 5 формами, які враховують зменшення периметра пластин після заточок. По висоті вона повинна бути меншою від пластини 4. На нижній контактно-опорній стороні виконані поперечно-поздовжні дискретні рифлі 13 квадратнопірамідальної форми. Боковий прихоплювач 8 Г-подібної форми зі скосом до головної задньої поверхні виконується з найменш можливим плечем до пластини 4 і має різьбовий отвір під диференційний гвинт 9 та ступінчатий отвір під кріпильний отвір 10. Висота його стійки - не менше 2-3 діаметрів гвинта 9. Для забезпечення симетричності форми різальної пластини 4 після заточок касета 7 рівномірно виставляється в поздовжньому і поперечному напрямках. Крок рифлів вибирається з 1 UA 101930 U 5 10 15 20 25 30 урахуванням величини сточування Р(1,1-1,2)htgα (h - ширина фаски зносу по задній поверхні, α - задній кут), але не менше 0,5 мм. Кількість поздовжніх ниток (кроків) на контактному виступі державки 1 з касетою 7 приймається більше 10-12. Для надійності вузла кріплення пластини 4 вставка 2 і касета 7 повинні виготовлятися із легованої сталі і мати твердість HRCэ=42-48, а рифльована ділянка державки 1 повинна пройти поверхневе загартовування. Гвинти 9 і 10 повинні мати діаметр не менше М5 та високу міцність. Жорсткість вузла кріплення різальної пластини 4 на опорній пластині 5 державки 1 з застосуванням касети 7 через зусилля затягування гвинтів 9, 10 прихоплювачів 8 забезпечується геометричним замиканням системи поперечних 11, поздовжніх 12 і поперечнопоздовжніх рифлів 13. При цьому вібростійкість такого вузла кріплення зростає по мірі технологічного забезпечення високої площинності і конструктивного збільшення площі контакту системи опорних поверхонь прихоплювача 8, різальної 4 і опорної 5 пластини. Заточка багатогранних пластин 4 виконується тільки по задніх поверхнях периметра леза. Порядок закріплення пластини 4 проводиться наступним чином: спочатку пластина 4 після чергової заточки розміщується в гнізді касети 7, яка виставляється в поздовжньому і поперечному напрямках на відповідних рифлях контактних поверхонь державки 1 і вставки 2 до потрібного вильоту відносно опорної пластини 5; потім проводиться попереднє затискування прихоплювачами 8 пластини 4 і касети 7 через диференційні гвинти 9; після контролю дотримання спряження рифлів 11, 12 з 13 та положення різальної пластини 4 відносно опорної 5 виконується затягування диференційними гвинтами 9 до появи жорсткого натягу в системі кріплення; остаточне затягування виконується кріпильними гвинтами 10. При вилученні пластини 4 для повороту або заточки спочатку розкручується гвинт 10, потім 9. Суть корисної моделі полягає в застосуванні поперечно-поздовжнього рифльованого спряження контактних поверхонь з можливістю переставляння у взаємно перпендикулярних напрямках. Запропоноване спряження технологічно виконується дисковою фрезою або шліфувальним кругом з кільцевими канавками по профілю рифлів. Розроблена конструкція різця з поперечно-поздовжніми рифлями забезпечує багаторазове використання змінних різальних пластин після заточок, зростання міцності і вібростійкості вузла кріплення багатогранних пластин, що сприяє збільшенню періоду стійкості леза, імовірності неруйнування різальної кромки, числа заточок і ресурсу пластин як наслідок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Різець, що містить державку з касетою, між опорною пластиною якої та прихоплювачем розташована різальна пластина, який відрізняється тим, що контактні поверхні касети і державки складають спільне рифльоване спряження на одному рівні по виступах, причому поверхню вставки виконано з поперечними рифлями, відповідно контактна поверхня державки з поздовжніми рифлями, а контактна поверхня касети - дискретні поперечно-поздовжні рифлі, з можливістю перестановки касети в поперечно-поздовжньому напрямку. 2. Різець за п. 1, який відрізняється тим, що містить два бокових однакових прихоплювачі з диференційним і кріпильним гвинтами для роздільного притискування пластини і касети. 2 UA 101930 U 3 UA 101930 U 4 UA 101930 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
