Прохідний збірний різець

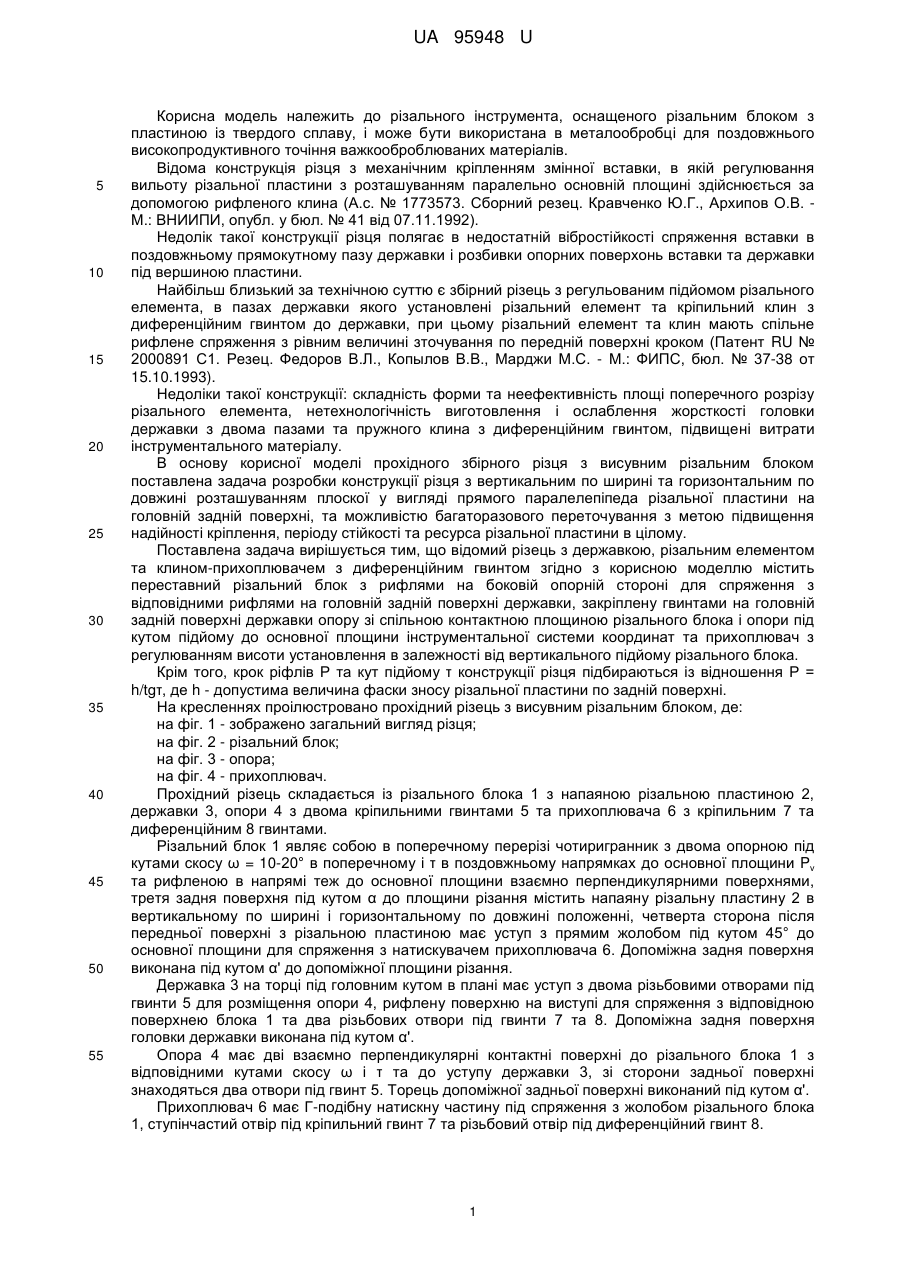

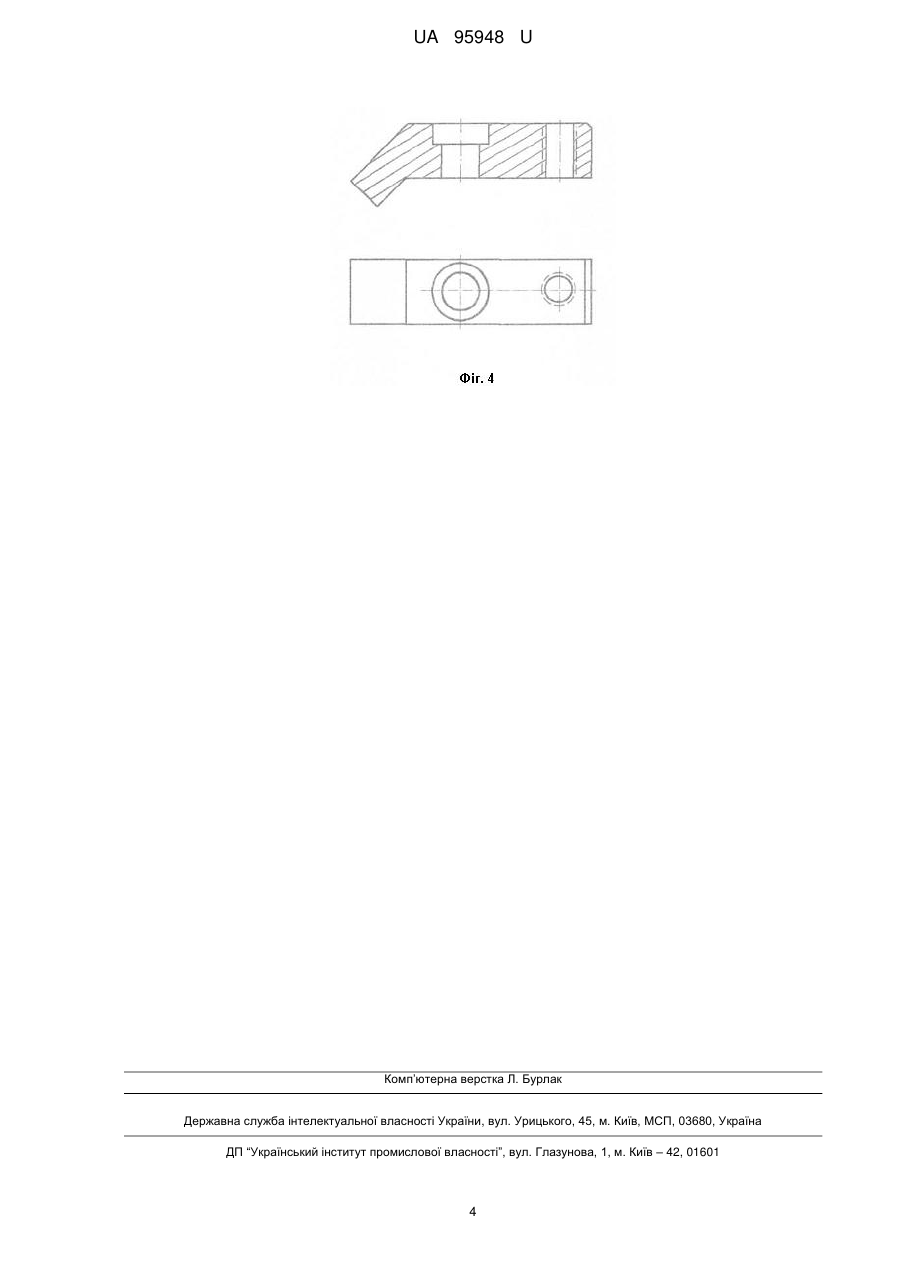

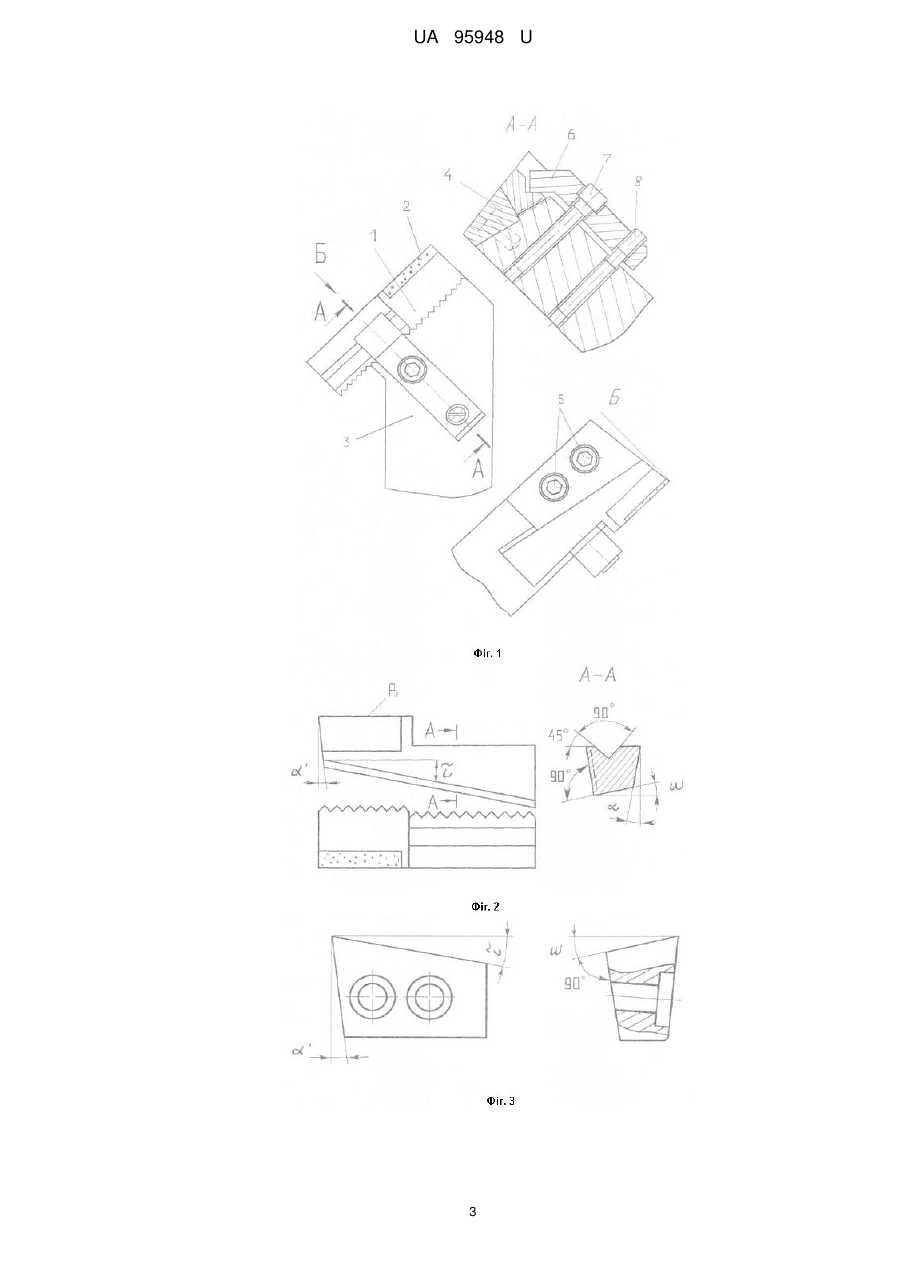

Реферат: Прохідний збірний різець з державкою, різальним елементом та клином-прихоплювачем з диференційним гвинтом містить переставний різальний блок з рифлями на боковій опорній стороні для спряження з відповідними рифлями на головній задній поверхні державки, закріплену гвинтами на головній задній поверхні державки опору зі спільною контактною площиною різального блока і опори під кутом підйому до основної площини інструментальної системи координат та прихоплювач з регулюванням висоти установлення в залежності від вертикального підйому різального блока. UA 95948 U (12) UA 95948 U UA 95948 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до різального інструмента, оснащеного різальним блоком з пластиною із твердого сплаву, і може бути використана в металообробці для поздовжнього високопродуктивного точіння важкооброблюваних матеріалів. Відома конструкція різця з механічним кріпленням змінної вставки, в якій регулювання вильоту різальної пластини з розташуванням паралельно основній площині здійснюється за допомогою рифленого клина (А.с. № 1773573. Сборний резец. Кравченко Ю.Г., Архипов О.В. М.: ВНИИПИ, опубл. у бюл. № 41 від 07.11.1992). Недолік такої конструкції різця полягає в недостатній вібростійкості спряження вставки в поздовжньому прямокутному пазу державки і розбивки опорних поверхонь вставки та державки під вершиною пластини. Найбільш близький за технічною суттю є збірний різець з регульованим підйомом різального елемента, в пазах державки якого установлені різальний елемент та кріпильний клин з диференційним гвинтом до державки, при цьому різальний елемент та клин мають спільне рифлене спряження з рівним величині зточування по передній поверхні кроком (Патент RU № 2000891 С1. Резец. Федоров В.Л., Копылов В.В., Марджи М.С. - М.: ФИПС, бюл. № 37-38 от 15.10.1993). Недоліки такої конструкції: складність форми та неефективність площі поперечного розрізу різального елемента, нетехнологічність виготовлення і ослаблення жорсткості головки державки з двома пазами та пружного клина з диференційним гвинтом, підвищені витрати інструментального матеріалу. В основу корисної моделі прохідного збірного різця з висувним різальним блоком поставлена задача розробки конструкції різця з вертикальним по ширині та горизонтальним по довжині розташуванням плоскої у вигляді прямого паралелепіпеда різальної пластини на головній задній поверхні, та можливістю багаторазового переточування з метою підвищення надійності кріплення, періоду стійкості та ресурса різальної пластини в цілому. Поставлена задача вирішується тим, що відомий різець з державкою, різальним елементом та клином-прихоплювачем з диференційним гвинтом згідно з корисною моделлю містить переставний різальний блок з рифлями на боковій опорній стороні для спряження з відповідними рифлями на головній задній поверхні державки, закріплену гвинтами на головній задній поверхні державки опору зі спільною контактною площиною різального блока і опори під кутом підйому до основної площини інструментальної системи координат та прихоплювач з регулюванням висоти установлення в залежності від вертикального підйому різального блока. Крім того, крок ріфлів Р та кут підйому τ конструкції різця підбираються із відношення Р = h/tgτ, де h - допустима величина фаски зносу різальної пластини по задній поверхні. На кресленнях проілюстровано прохідний різець з висувним різальним блоком, де: на фіг. 1 - зображено загальний вигляд різця; на фіг. 2 - різальний блок; на фіг. 3 - опора; на фіг. 4 - прихоплювач. Прохідний різець складається із різального блока 1 з напаяною різальною пластиною 2, державки 3, опори 4 з двома кріпильними гвинтами 5 та прихоплювача 6 з кріпильним 7 та диференційним 8 гвинтами. Різальний блок 1 являє собою в поперечному перерізі чотиригранник з двома опорною під кутами скосу ω = 10-20° в поперечному і τ в поздовжньому напрямках до основної площини Pv та рифленою в напрямі теж до основної площини взаємно перпендикулярними поверхнями, третя задня поверхня під кутом α до площини різання містить напаяну різальну пластину 2 в вертикальному по ширині і горизонтальному по довжині положенні, четверта сторона після передньої поверхні з різальною пластиною має уступ з прямим жолобом під кутом 45° до основної площини для спряження з натискувачем прихоплювача 6. Допоміжна задня поверхня виконана під кутом α' до допоміжної площини різання. Державка 3 на торці під головним кутом в плані має уступ з двома різьбовими отворами під гвинти 5 для розміщення опори 4, рифленуповерхню на виступі для спряження з відповідною поверхнею блока 1 та два різьбових отвори під гвинти 7 та 8. Допоміжна задня поверхня головки державки виконана під кутом α'. Опора 4 має дві взаємно перпендикулярні контактні поверхні до різального блока 1 з відповідними кутами скосу ω і τ та до уступу державки 3, зі сторони задньої поверхні знаходяться два отвори під гвинт 5. Торець допоміжної задньої поверхні виконаний під кутом α'. Прихоплювач 6 має Г-подібну натискну частину під спряження з жолобом різального блока 1, ступінчастий отвір під кріпильний гвинт 7 та різьбовий отвір під диференційний гвинт 8. 1 UA 95948 U 5 10 15 20 25 Кріплення різального блока 1 з напаяною різальною пластиною 2 з державкою 3 здійснюється наступним чином. Різальний блок 1 вставляється на опору 4, закріплену двома гвинтами 5 до уступу державки 3 з відповідними кутами скосу ω і τ для того, щоб контактні та рифлені поверхні різального блока 1 та державки 3 співпали. Після чого четверта сторона суміщається з натискувачем прихоплювача 6, диференційним гвинтом 8 регулюють висоту прихоплювача 6 та затягують кріпильним гвинтом 7. Сутність розробки визначається можливістю перестановки різального блока після заточки з підйомом різальної кромки до основної площини за рахунок спеціальної опори та рифленого спряження з державкою. Заточка різального блока виконується по передній та допоміжній задній поверхнях. Регулювання прихоплювача по висоті підйому різального блока здійснюється за допомогою диференційного гвинта. Після контролю спряження рифлів та прихоплювача з жолобом різального блока виконується остаточне затягування кріпильного гвинта. В процесі роботи різця жорсткість кріплення різального блока підсилюється дією складових сили різання. Таким чином досягається максимально можливе використання матеріалу різальної пластини, постійність положення матеріалу різальної пластини, постійність положення вершини різця на лінії центрів токарного верстата та висока надійність кріплення різальної пластини. Підготовлений таким чином різець встановлюють у різцетримачі токарного верстата і закріплюють гвинтами. Після цього проводять обробку деталі. Розроблена конструкція прохідного збірного різця для токарної обробки деталей, що містить переставний різальний блок з рифлями на боковій опорній стороні для спряження з відповідними рифлями на головній задній поверхні державки, закріплену гвинтами на головній задній поверхні державки опору зі спільною контактною площиною різального блока і опори під кутом підйому до основної площини інструментальної системи координат та прихоплювач з регулюванням висоти установлення в залежності від вертикального підйому різального блока, дозволяє підвищити жорсткість різця, що сприятиме підвищенню його вібростійкості, і, як наслідок, якості обробленої поверхні, зменшенню поломок різальних пластин, підвищення ресурсу різальної пластини за рахунок можливості багаторазового її переточування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Прохідний збірний різець з державкою, різальним елементом та клином-прихоплювачем з диференційним гвинтом, який відрізняється тим, що різець містить переставний різальний блок з рифлями на боковій опорній стороні для спряження з відповідними рифлями на головній задній поверхні державки, закріплену гвинтами на головній задній поверхні державки опору зі спільною контактною площиною різального блока і опори під кутом підйому до основної площини інструментальної системи координат та прихоплювач з регулюванням висоти установлення в залежності від вертикального підйому різального блока. 2. Прохідний збірний різець за п. 1, який відрізняється тим, що крок рифлів Р та кут підйому  конструкції різця підбираються із відношення P  h / tg , де h - допустима величина фаски зносу різальної пластини по задній поверхні. 2 UA 95948 U 3 UA 95948 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
