Різець з виставним різальним блоком

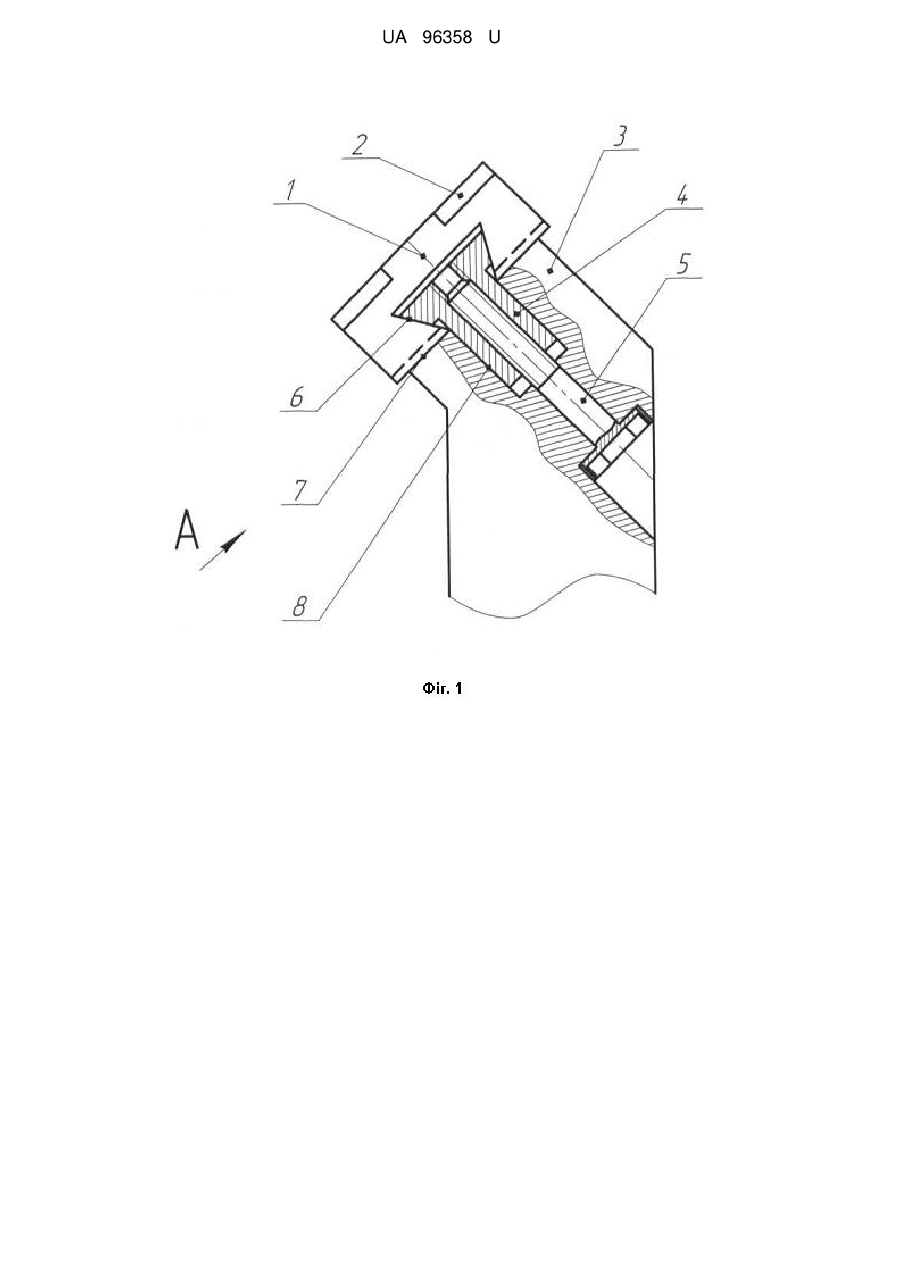

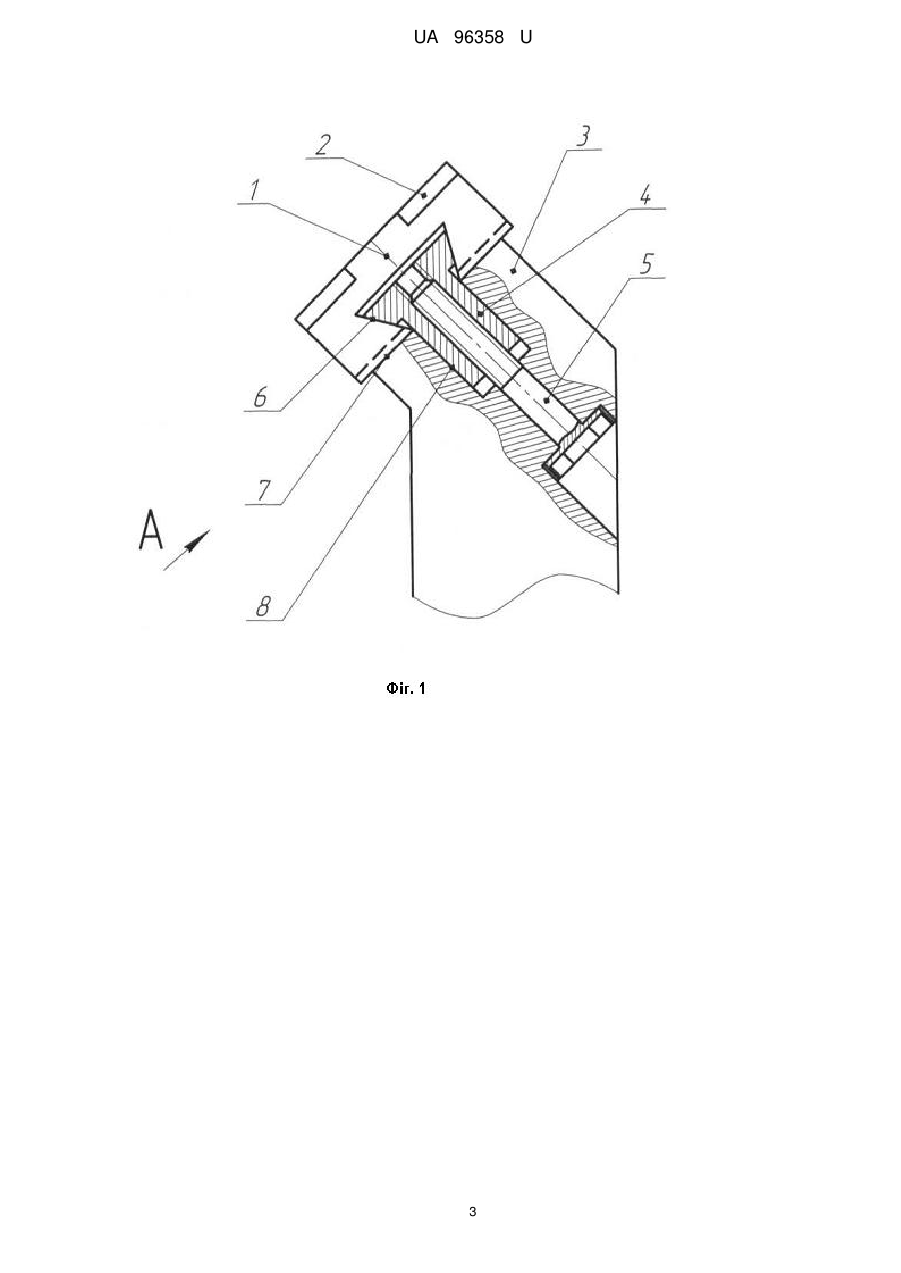

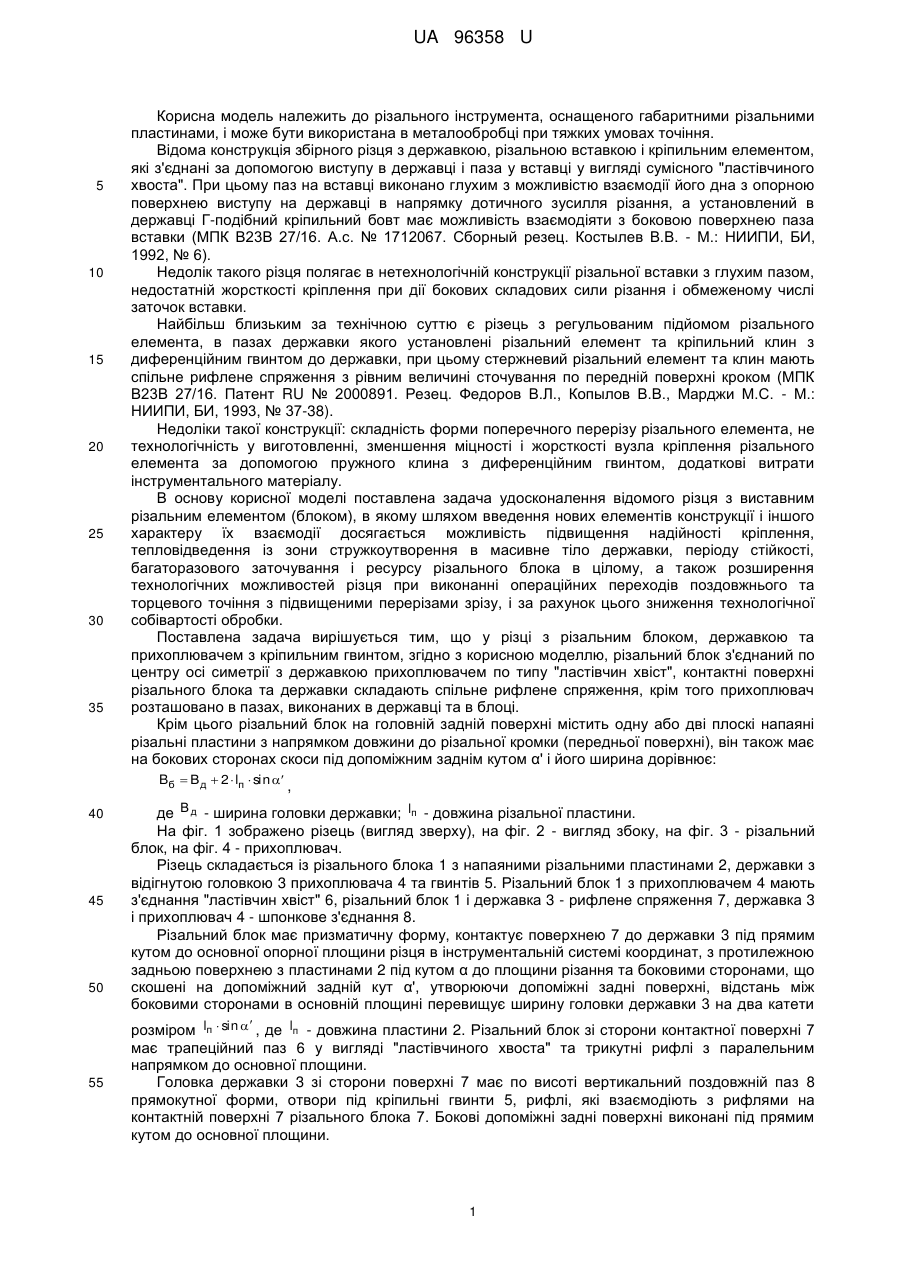

Реферат: UA 96358 U UA 96358 U 5 10 15 20 25 30 35 Корисна модель належить до різального інструмента, оснащеного габаритними різальними пластинами, і може бути використана в металообробці при тяжких умовах точіння. Відома конструкція збірного різця з державкою, різальною вставкою і кріпильним елементом, які з'єднані за допомогою виступу в державці і паза у вставці у вигляді сумісного "ластівчиного хвоста". При цьому паз на вставці виконано глухим з можливістю взаємодії його дна з опорною поверхнею виступу на державці в напрямку дотичного зусилля різання, а установлений в державці Г-подібний кріпильний бовт має можливість взаємодіяти з боковою поверхнею паза вставки (МПК В23В 27/16. А.с. № 1712067. Сборный резец. Костылев В.В. - М.: НИИПИ, БИ, 1992, № 6). Недолік такого різця полягає в нетехнологічній конструкції різальної вставки з глухим пазом, недостатній жорсткості кріплення при дії бокових складових сили різання і обмеженому числі заточок вставки. Найбільш близьким за технічною суттю є різець з регульованим підйомом різального елемента, в пазах державки якого установлені різальний елемент та кріпильний клин з диференційним гвинтом до державки, при цьому стержневий різальний елемент та клин мають спільне рифлене спряження з рівним величині сточування по передній поверхні кроком (МПК В23В 27/16. Патент RU № 2000891. Резец. Федоров В.Л., Копылов В.В., Марджи М.С. - М.: НИИПИ, БИ, 1993, № 37-38). Недоліки такої конструкції: складність форми поперечного перерізу різального елемента, не технологічність у виготовленні, зменшення міцності і жорсткості вузла кріплення різального елемента за допомогою пружного клина з диференційним гвинтом, додаткові витрати інструментального матеріалу. В основу корисної моделі поставлена задача удосконалення відомого різця з виставним різальним елементом (блоком), в якому шляхом введення нових елементів конструкції і іншого характеру їх взаємодії досягається можливість підвищення надійності кріплення, тепловідведення із зони стружкоутворення в масивне тіло державки, періоду стійкості, багаторазового заточування і ресурсу різального блока в цілому, а також розширення технологічних можливостей різця при виконанні операційних переходів поздовжнього та торцевого точіння з підвищеними перерізами зрізу, і за рахунок цього зниження технологічної собівартості обробки. Поставлена задача вирішується тим, що у різці з різальним блоком, державкою та прихоплювачем з кріпильним гвинтом, згідно з корисною моделлю, різальний блок з'єднаний по центру осі симетрії з державкою прихоплювачем по типу "ластівчин хвіст", контактні поверхні різального блока та державки складають спільне рифлене спряження, крім того прихоплювач розташовано в пазах, виконаних в державці та в блоці. Крім цього різальний блок на головній задній поверхні містить одну або дві плоскі напаяні різальні пластини з напрямком довжини до різальної кромки (передньої поверхні), він також має на бокових сторонах скоси під допоміжним заднім кутом α' і його ширина дорівнює: Bб  В д  2  lп  sin  , 40 45 50 55 де В д - ширина головки державки; lп - довжина різальної пластини. На фіг. 1 зображено різець (вигляд зверху), на фіг. 2 - вигляд збоку, на фіг. 3 - різальний блок, на фіг. 4 - прихоплювач. Різець складається із різального блока 1 з напаяними різальними пластинами 2, державки з відігнутою головкою 3 прихоплювача 4 та гвинтів 5. Різальний блок 1 з прихоплювачем 4 мають з'єднання "ластівчин хвіст" 6, різальний блок 1 і державка 3 - рифлене спряження 7, державка 3 і прихоплювач 4 - шпонкове з'єднання 8. Різальний блок має призматичну форму, контактує поверхнею 7 до державки 3 під прямим кутом до основної опорної площини різця в інструментальній системі координат, з протилежною задньою поверхнею з пластинами 2 під кутом α до площини різання та боковими сторонами, що скошені на допоміжний задній кут α', утворюючи допоміжні задні поверхні, відстань між боковими сторонами в основній площині перевищує ширину головки державки 3 на два катети розміром lп  sin  , де lп - довжина пластини 2. Різальний блок зі сторони контактної поверхні 7 має трапеційний паз 6 у вигляді "ластівчиного хвоста" та трикутні рифлі з паралельним напрямком до основної площини. Головка державки 3 зі сторони поверхні 7 має по висоті вертикальний поздовжній паз 8 прямокутної форми, отвори під кріпильні гвинти 5, рифлі, які взаємодіють з рифлями на контактній поверхні 7 різального блока 7. Бокові допоміжні задні поверхні виконані під прямим кутом до основної площини. 1 UA 96358 U 5 10 15 Прихоплювач 4 з різьбовими отворами під кріпильні гвинти 5 складається з елементів "ластівчиного хвоста" 6 та прямого паралелепіпеду 8, які спряжені з відповідними пазами 6 різального блока 1 та державки 3. Геометричне замикання системи кріплення різального блока 1 до державки 3 через прихоплювач 4 забезпечується гвинтами 5. Внаслідок іншої взаємодії елементів різця жорсткість вузла кріплення різального блока 1 підсилюється складовими сили різання. Суть розробки полягає в можливості перестановки різального блока 1 після заточки з підйомом різальної кромки до основної площини за рахунок рифленого спряження 7 з державкою 3. Багаторазова заточка різального блока 1 виконується тільки по передній поверхні леза. Крок рифлів 7 підбирається залежно від величини фаски зносу леза по задній поверхні. Таким чином досягається висока надійність кріплення різального блока 1, максимально можливе використання інструментального матеріалу різальної пластини 2, постійність положення вершини різця на лінії центрів токарного верстата і також сумісне застосування на операційних переходах як поздовжнього так і торцевого точіння, що в цілому дозволяє знизити технологічну собівартість обробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Різець з вставним різальним блоком, що містить державку та прихоплювач з кріпильним гвинтом, який відрізняється тим, що різальний блок з'єднаний по центру осі симетрії з державкою прихоплювачем по типу "ластівчин хвіст", а контактні торцеві поверхні різального блока і державки утворюють спільне рифлене спряження, крім того прихоплювач розташовано в пазах, виконаних в державці та в блоці. 2. Різець за п. 1, який відрізняється тим, що різальний блок на головній задній поверхні містить одну або дві плоскі напаяні різальні пластини з напрямком довжини до різальної кромки (передньої поверхні), він також має на бокових сторонах скоси під допоміжним заднім кутом α', а його ширина дорівнює Bб  Вд  2  lп  sin  , де В д - ширина головки державки; lп - довжина різальної пластини. 30 2 UA 96358 U 3 UA 96358 U 4 UA 96358 U 5 UA 96358 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
