Ручний аплікатор для встановлення на клапанному з’єднанні пляшки з адаптером пістолета-аплікатора

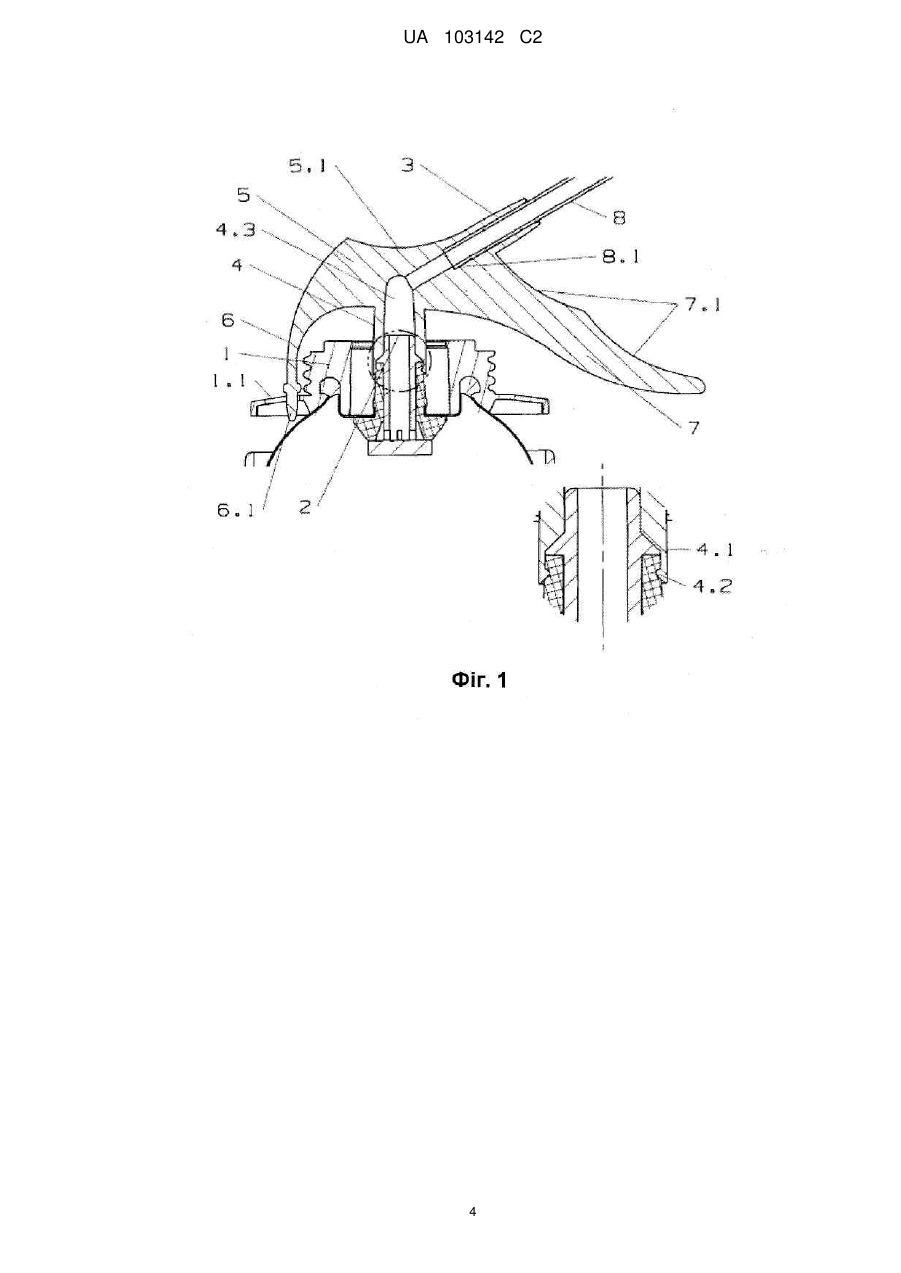

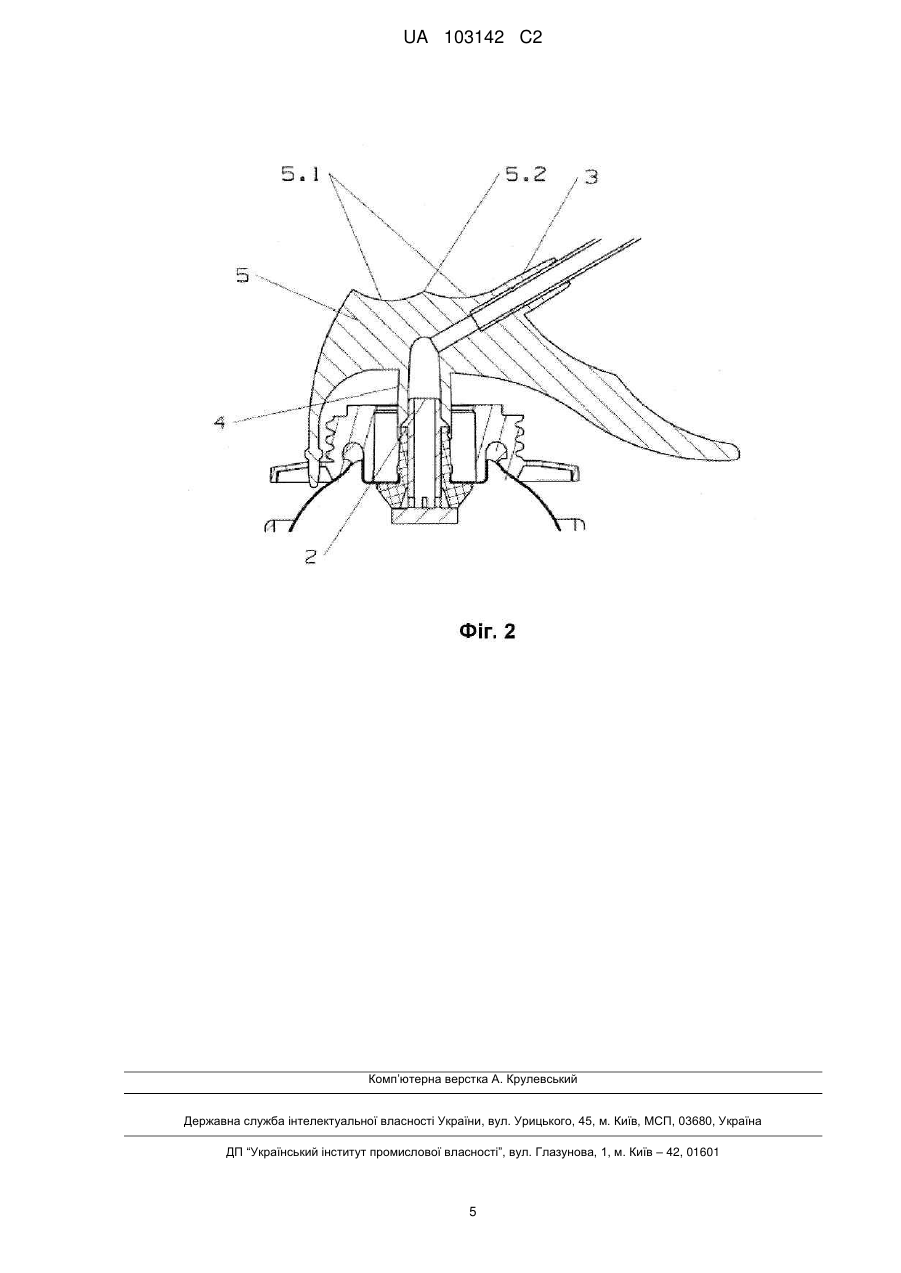

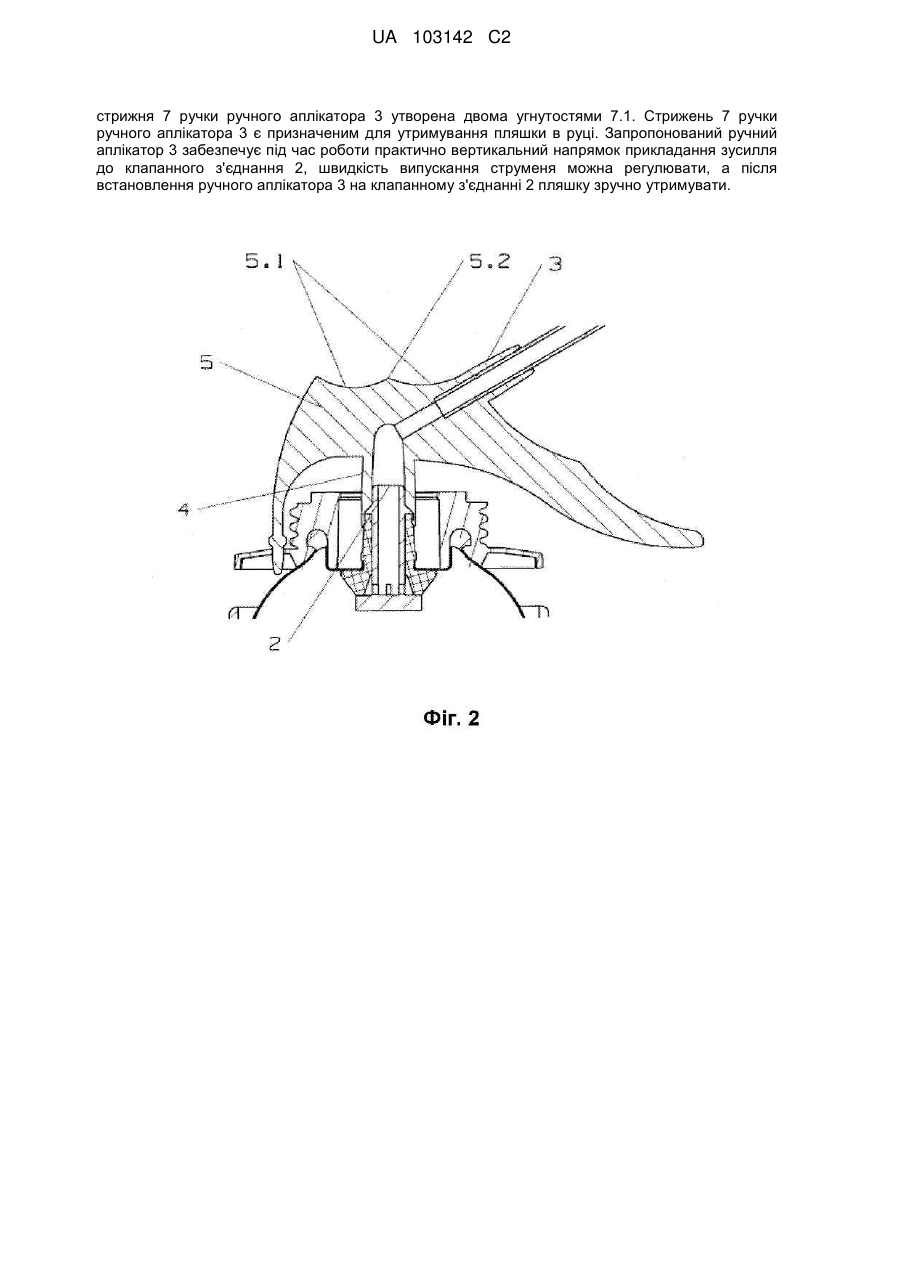

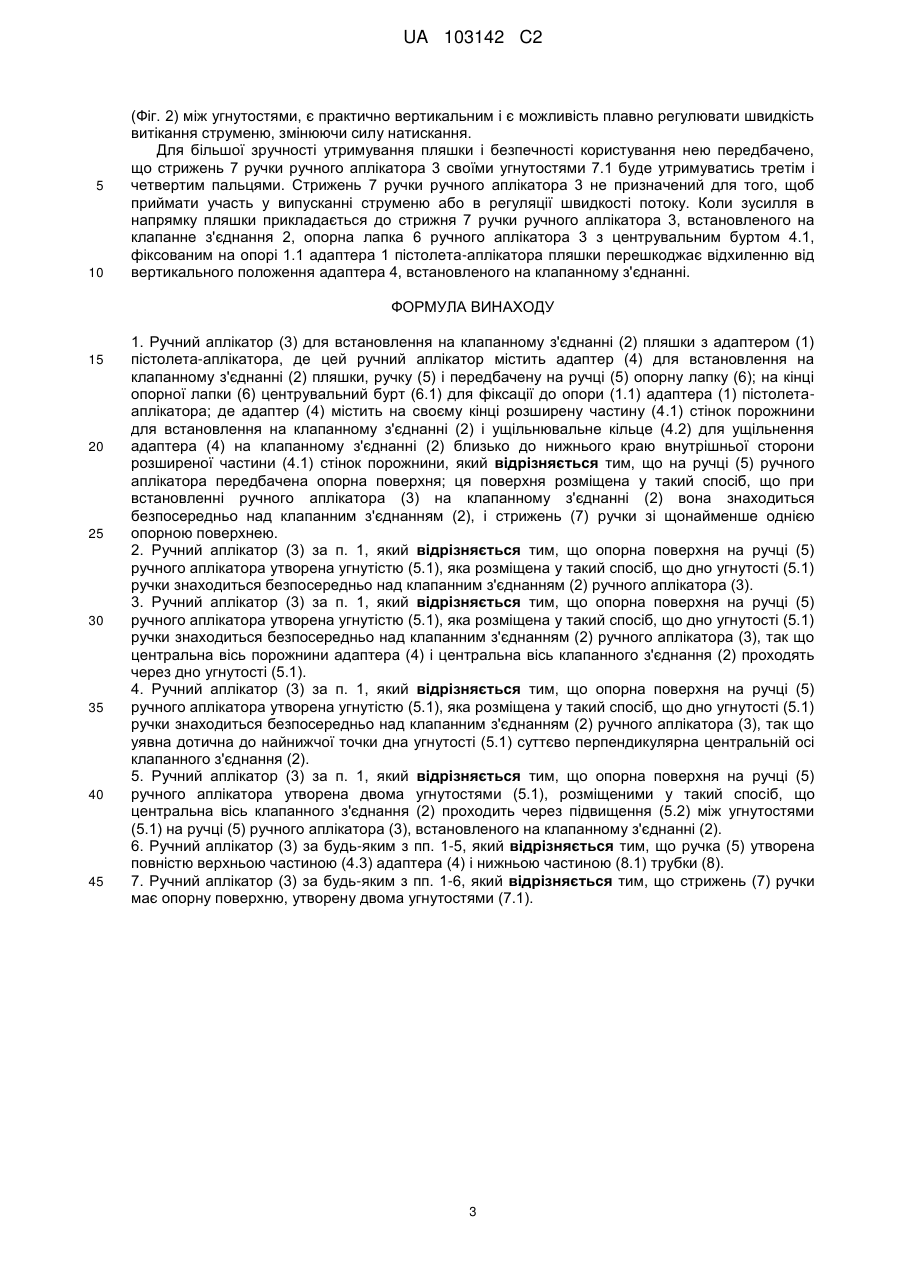

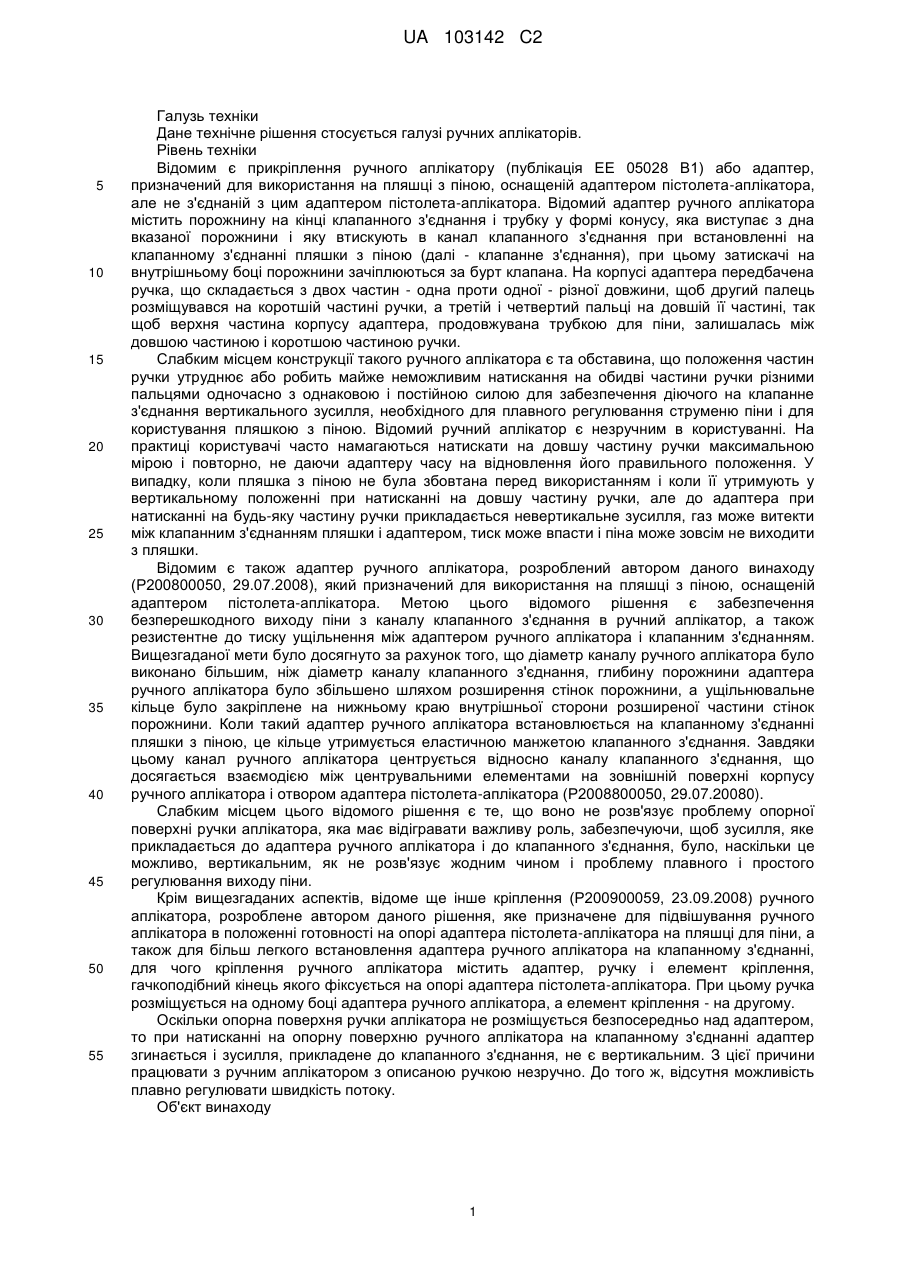

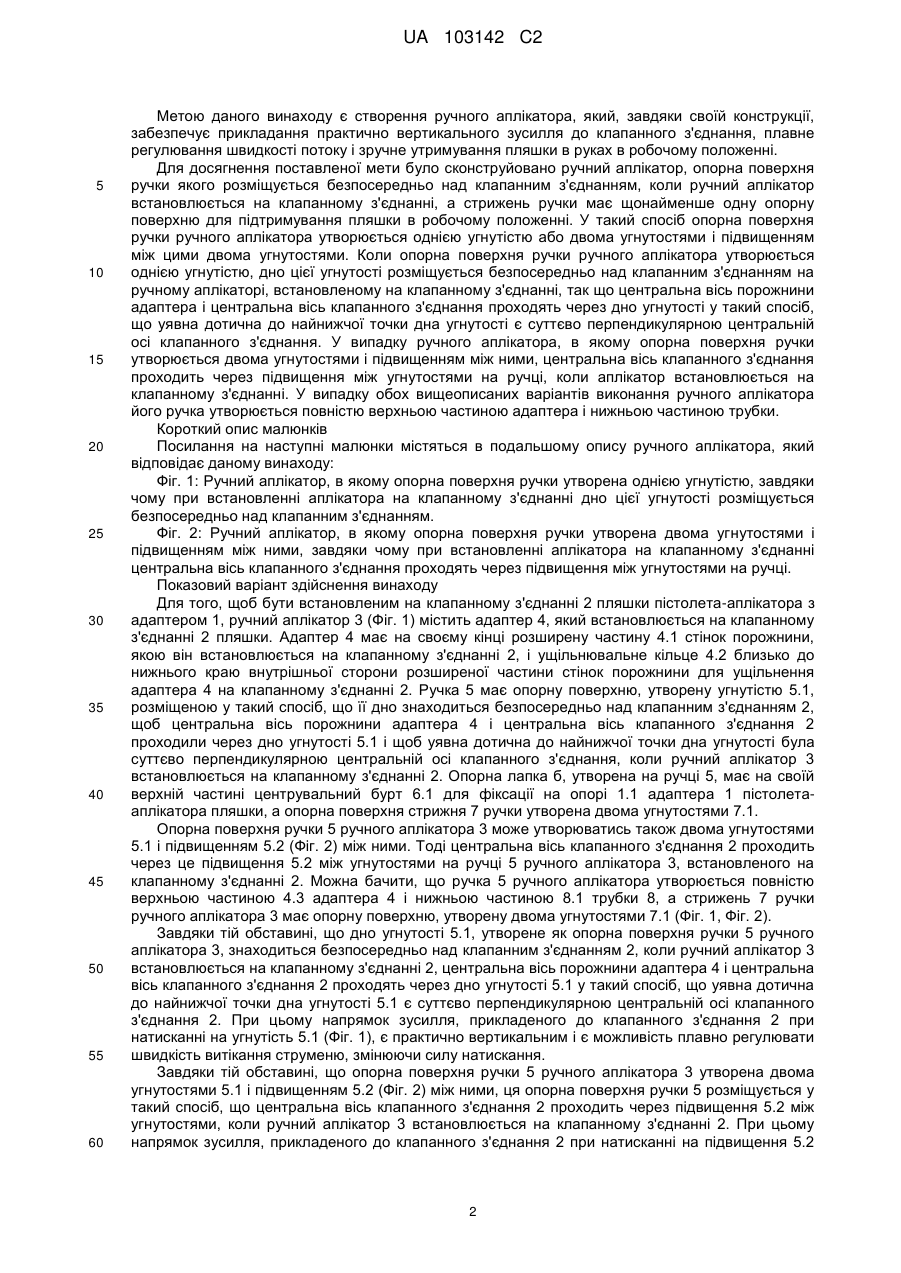

Реферат: Ручний аплікатор 3 (Фіг. 1) для встановлення на клапанному з'єднанні 2 пляшки з адаптером 1 пістолета-аплікатора, де цей ручний аплікатор містить адаптер 4 з порожниною для встановлення на клапанному з'єднанні 2 пляшки, де адаптер 4 містить на своєму кінці розширену частину 4.1 стінок порожнини для встановлення на клапанному з'єднанні 2, а також ущільнювальне кільце 4.2 для ущільнення адаптера 4 на клапанному з'єднанні 2 близько до нижнього краю внутрішньої сторони розширеної частини 4.1 стінок порожнини; на ручці 5 передбачена опорна лапка 6 з центрувальним буртом 4.1 на її кінці для фіксації до опори 1.1 адаптера 1 ручного аплікатора, а опорна поверхня ручки 5 знаходиться безпосередньо над клапанним з'єднанням 2, коли ручний аплікатор 3 є встановленим на клапанному з'єднанні 2. При цьому опорна поверхня ручки 5 ручного аплікатора 3 утворюється угнутістю 5.1, дно якої розміщується безпосередньо над клапанним з'єднанням 2, коли ручний аплікатор 3 є встановленим на клапанному з'єднанні 2, а центральна вісь порожнини адаптера 4 і центральна вісь клапанного з'єднання 2 проходять через дно угнутості 5.1, так що уявна дотична до найнижчої точки дна угнутості 5.1 є суттєво перпендикулярною центральній осі клапанного з'єднання (2). Опорна поверхня ручки 5 ручного аплікатора 3 може утворюватись також двома угнутостями 5.1 і підвищенням 5.2 між ними, розміщеними у такий спосіб, що центральна вісь клапанного з'єднання 2 проходить через підвищення 5.2 між угнутостями на ручці 5 після встановлення ручного аплікатора 3 на клапанному з'єднанні 2. Опорна поверхня UA 103142 C2 (12) UA 103142 C2 стрижня 7 ручки ручного аплікатора 3 утворена двома угнутостями 7.1. Стрижень 7 ручки ручного аплікатора 3 є призначеним для утримування пляшки в руці. Запропонований ручний аплікатор 3 забезпечує під час роботи практично вертикальний напрямок прикладання зусилля до клапанного з'єднання 2, швидкість випускання струменя можна регулювати, а після встановлення ручного аплікатора 3 на клапанному з'єднанні 2 пляшку зручно утримувати. UA 103142 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Дане технічне рішення стосується галузі ручних аплікаторів. Рівень техніки Відомим є прикріплення ручного аплікатору (публікація ЕЕ 05028 В1) або адаптер, призначений для використання на пляшці з піною, оснащеній адаптером пістолета-аплікатора, але не з'єднаній з цим адаптером пістолета-аплікатора. Відомий адаптер ручного аплікатора містить порожнину на кінці клапанного з'єднання і трубку у формі конусу, яка виступає з дна вказаної порожнини і яку втискують в канал клапанного з'єднання при встановленні на клапанному з'єднанні пляшки з піною (далі - клапанне з'єднання), при цьому затискачі на внутрішньому боці порожнини зачіплюються за бурт клапана. На корпусі адаптера передбачена ручка, що складається з двох частин - одна проти одної - різної довжини, щоб другий палець розміщувався на коротшій частині ручки, а третій і четвертий пальці на довшій її частині, так щоб верхня частина корпусу адаптера, продовжувана трубкою для піни, залишалась між довшою частиною і коротшою частиною ручки. Слабким місцем конструкції такого ручного аплікатора є та обставина, що положення частин ручки утруднює або робить майже неможливим натискання на обидві частини ручки різними пальцями одночасно з однаковою і постійною силою для забезпечення діючого на клапанне з'єднання вертикального зусилля, необхідного для плавного регулювання струменю піни і для користування пляшкою з піною. Відомий ручний аплікатор є незручним в користуванні. На практиці користувачі часто намагаються натискати на довшу частину ручки максимальною мірою і повторно, не даючи адаптеру часу на відновлення його правильного положення. У випадку, коли пляшка з піною не була збовтана перед використанням і коли її утримують у вертикальному положенні при натисканні на довшу частину ручки, але до адаптера при натисканні на будь-яку частину ручки прикладається невертикальне зусилля, газ може витекти між клапанним з'єднанням пляшки і адаптером, тиск може впасти і піна може зовсім не виходити з пляшки. Відомим є також адаптер ручного аплікатора, розроблений автором даного винаходу (Р200800050, 29.07.2008), який призначений для використання на пляшці з піною, оснащеній адаптером пістолета-аплікатора. Метою цього відомого рішення є забезпечення безперешкодного виходу піни з каналу клапанного з'єднання в ручний аплікатор, а також резистентне до тиску ущільнення між адаптером ручного аплікатора і клапанним з'єднанням. Вищезгаданої мети було досягнуто за рахунок того, що діаметр каналу ручного аплікатора було виконано більшим, ніж діаметр каналу клапанного з'єднання, глибину порожнини адаптера ручного аплікатора було збільшено шляхом розширення стінок порожнини, а ущільнювальне кільце було закріплене на нижньому краю внутрішньої сторони розширеної частини стінок порожнини. Коли такий адаптер ручного аплікатора встановлюється на клапанному з'єднанні пляшки з піною, це кільце утримується еластичною манжетою клапанного з'єднання. Завдяки цьому канал ручного аплікатора центрується відносно каналу клапанного з'єднання, що досягається взаємодією між центрувальними елементами на зовнішній поверхні корпусу ручного аплікатора і отвором адаптера пістолета-аплікатора (Р2008800050, 29.07.20080). Слабким місцем цього відомого рішення є те, що воно не розв'язує проблему опорної поверхні ручки аплікатора, яка має відігравати важливу роль, забезпечуючи, щоб зусилля, яке прикладається до адаптера ручного аплікатора і до клапанного з'єднання, було, наскільки це можливо, вертикальним, як не розв'язує жодним чином і проблему плавного і простого регулювання виходу піни. Крім вищезгаданих аспектів, відоме ще інше кріплення (Р200900059, 23.09.2008) ручного аплікатора, розроблене автором даного рішення, яке призначене для підвішування ручного аплікатора в положенні готовності на опорі адаптера пістолета-аплікатора на пляшці для піни, а також для більш легкого встановлення адаптера ручного аплікатора на клапанному з'єднанні, для чого кріплення ручного аплікатора містить адаптер, ручку і елемент кріплення, гачкоподібний кінець якого фіксується на опорі адаптера пістолета-аплікатора. При цьому ручка розміщується на одному боці адаптера ручного аплікатора, а елемент кріплення - на другому. Оскільки опорна поверхня ручки аплікатора не розміщується безпосередньо над адаптером, то при натисканні на опорну поверхню ручного аплікатора на клапанному з'єднанні адаптер згинається і зусилля, прикладене до клапанного з'єднання, не є вертикальним. З цієї причини працювати з ручним аплікатором з описаною ручкою незручно. До того ж, відсутня можливість плавно регулювати швидкість потоку. Об'єкт винаходу 1 UA 103142 C2 5 10 15 20 25 30 35 40 45 50 55 60 Метою даного винаходу є створення ручного аплікатора, який, завдяки своїй конструкції, забезпечує прикладання практично вертикального зусилля до клапанного з'єднання, плавне регулювання швидкості потоку і зручне утримування пляшки в руках в робочому положенні. Для досягнення поставленої мети було сконструйовано ручний аплікатор, опорна поверхня ручки якого розміщується безпосередньо над клапанним з'єднанням, коли ручний аплікатор встановлюється на клапанному з'єднанні, а стрижень ручки має щонайменше одну опорну поверхню для підтримування пляшки в робочому положенні. У такий спосіб опорна поверхня ручки ручного аплікатора утворюється однією угнутістю або двома угнутостями і підвищенням між цими двома угнутостями. Коли опорна поверхня ручки ручного аплікатора утворюється однією угнутістю, дно цієї угнутості розміщується безпосередньо над клапанним з'єднанням на ручному аплікаторі, встановленому на клапанному з'єднанні, так що центральна вісь порожнини адаптера і центральна вісь клапанного з'єднання проходять через дно угнутості у такий спосіб, що уявна дотична до найнижчої точки дна угнутості є суттєво перпендикулярною центральній осі клапанного з'єднання. У випадку ручного аплікатора, в якому опорна поверхня ручки утворюється двома угнутостями і підвищенням між ними, центральна вісь клапанного з'єднання проходить через підвищення між угнутостями на ручці, коли аплікатор встановлюється на клапанному з'єднанні. У випадку обох вищеописаних варіантів виконання ручного аплікатора його ручка утворюється повністю верхньою частиною адаптера і нижньою частиною трубки. Короткий опис малюнків Посилання на наступні малюнки містяться в подальшому опису ручного аплікатора, який відповідає даному винаходу: Фіг. 1: Ручний аплікатор, в якому опорна поверхня ручки утворена однією угнутістю, завдяки чому при встановленні аплікатора на клапанному з'єднанні дно цієї угнутості розміщується безпосередньо над клапанним з'єднанням. Фіг. 2: Ручний аплікатор, в якому опорна поверхня ручки утворена двома угнутостями і підвищенням між ними, завдяки чому при встановленні аплікатора на клапанному з'єднанні центральна вісь клапанного з'єднання проходять через підвищення між угнутостями на ручці. Показовий варіант здійснення винаходу Для того, щоб бути встановленим на клапанному з'єднанні 2 пляшки пістолета-аплікатора з адаптером 1, ручний аплікатор 3 (Фіг. 1) містить адаптер 4, який встановлюється на клапанному з'єднанні 2 пляшки. Адаптер 4 має на своєму кінці розширену частину 4.1 стінок порожнини, якою він встановлюється на клапанному з'єднанні 2, і ущільнювальне кільце 4.2 близько до нижнього краю внутрішньої сторони розширеної частини стінок порожнини для ущільнення адаптера 4 на клапанному з'єднанні 2. Ручка 5 має опорну поверхню, утворену угнутістю 5.1, розміщеною у такий спосіб, що її дно знаходиться безпосередньо над клапанним з'єднанням 2, щоб центральна вісь порожнини адаптера 4 і центральна вісь клапанного з'єднання 2 проходили через дно угнутості 5.1 і щоб уявна дотична до найнижчої точки дна угнутості була суттєво перпендикулярною центральній осі клапанного з'єднання, коли ручний аплікатор 3 встановлюється на клапанному з'єднанні 2. Опорна лапка б, утворена на ручці 5, має на своїй верхній частині центрувальний бурт 6.1 для фіксації на опорі 1.1 адаптера 1 пістолетааплікатора пляшки, а опорна поверхня стрижня 7 ручки утворена двома угнутостями 7.1. Опорна поверхня ручки 5 ручного аплікатора 3 може утворюватись також двома угнутостями 5.1 і підвищенням 5.2 (Фіг. 2) між ними. Тоді центральна вісь клапанного з'єднання 2 проходить через це підвищення 5.2 між угнутостями на ручці 5 ручного аплікатора 3, встановленого на клапанному з'єднанні 2. Можна бачити, що ручка 5 ручного аплікатора утворюється повністю верхньою частиною 4.3 адаптера 4 і нижньою частиною 8.1 трубки 8, а стрижень 7 ручки ручного аплікатора 3 має опорну поверхню, утворену двома угнутостями 7.1 (Фіг. 1, Фіг. 2). Завдяки тій обставині, що дно угнутості 5.1, утворене як опорна поверхня ручки 5 ручного аплікатора 3, знаходиться безпосередньо над клапанним з'єднанням 2, коли ручний аплікатор 3 встановлюється на клапанному з'єднанні 2, центральна вісь порожнини адаптера 4 і центральна вісь клапанного з'єднання 2 проходять через дно угнутості 5.1 у такий спосіб, що уявна дотична до найнижчої точки дна угнутості 5.1 є суттєво перпендикулярною центральній осі клапанного з'єднання 2. При цьому напрямок зусилля, прикладеного до клапанного з'єднання 2 при натисканні на угнутість 5.1 (Фіг. 1), є практично вертикальним і є можливість плавно регулювати швидкість витікання струменю, змінюючи силу натискання. Завдяки тій обставині, що опорна поверхня ручки 5 ручного аплікатора 3 утворена двома угнутостями 5.1 і підвищенням 5.2 (Фіг. 2) між ними, ця опорна поверхня ручки 5 розміщується у такий спосіб, що центральна вісь клапанного з'єднання 2 проходить через підвищення 5.2 між угнутостями, коли ручний аплікатор 3 встановлюється на клапанному з'єднанні 2. При цьому напрямок зусилля, прикладеного до клапанного з'єднання 2 при натисканні на підвищення 5.2 2 UA 103142 C2 5 10 (Фіг. 2) між угнутостями, є практично вертикальним і є можливість плавно регулювати швидкість витікання струменю, змінюючи силу натискання. Для більшої зручності утримування пляшки і безпечності користування нею передбачено, що стрижень 7 ручки ручного аплікатора 3 своїми угнутостями 7.1 буде утримуватись третім і четвертим пальцями. Стрижень 7 ручки ручного аплікатора 3 не призначений для того, щоб приймати участь у випусканні струменю або в регуляції швидкості потоку. Коли зусилля в напрямку пляшки прикладається до стрижня 7 ручки ручного аплікатора 3, встановленого на клапанне з'єднання 2, опорна лапка 6 ручного аплікатора 3 з центрувальним буртом 4.1, фіксованим на опорі 1.1 адаптера 1 пістолета-аплікатора пляшки перешкоджає відхиленню від вертикального положення адаптера 4, встановленого на клапанному з'єднанні. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 1. Ручний аплікатор (3) для встановлення на клапанному з'єднанні (2) пляшки з адаптером (1) пістолета-аплікатора, де цей ручний аплікатор містить адаптер (4) для встановлення на клапанному з'єднанні (2) пляшки, ручку (5) і передбачену на ручці (5) опорну лапку (6); на кінці опорної лапки (6) центрувальний бурт (6.1) для фіксації до опори (1.1) адаптера (1) пістолетааплікатора; де адаптер (4) містить на своєму кінці розширену частину (4.1) стінок порожнини для встановлення на клапанному з'єднанні (2) і ущільнювальне кільце (4.2) для ущільнення адаптера (4) на клапанному з'єднанні (2) близько до нижнього краю внутрішньої сторони розширеної частини (4.1) стінок порожнини, який відрізняється тим, що на ручці (5) ручного аплікатора передбачена опорна поверхня; ця поверхня розміщена у такий спосіб, що при встановленні ручного аплікатора (3) на клапанному з'єднанні (2) вона знаходиться безпосередньо над клапанним з'єднанням (2), і стрижень (7) ручки зі щонайменше однією опорною поверхнею. 2. Ручний аплікатор (3) за п. 1, який відрізняється тим, що опорна поверхня на ручці (5) ручного аплікатора утворена угнутістю (5.1), яка розміщена у такий спосіб, що дно угнутості (5.1) ручки знаходиться безпосередньо над клапанним з'єднанням (2) ручного аплікатора (3). 3. Ручний аплікатор (3) за п. 1, який відрізняється тим, що опорна поверхня на ручці (5) ручного аплікатора утворена угнутістю (5.1), яка розміщена у такий спосіб, що дно угнутості (5.1) ручки знаходиться безпосередньо над клапанним з'єднанням (2) ручного аплікатора (3), так що центральна вісь порожнини адаптера (4) і центральна вісь клапанного з'єднання (2) проходять через дно угнутості (5.1). 4. Ручний аплікатор (3) за п. 1, який відрізняється тим, що опорна поверхня на ручці (5) ручного аплікатора утворена угнутістю (5.1), яка розміщена у такий спосіб, що дно угнутості (5.1) ручки знаходиться безпосередньо над клапанним з'єднанням (2) ручного аплікатора (3), так що уявна дотична до найнижчої точки дна угнутості (5.1) суттєво перпендикулярна центральній осі клапанного з'єднання (2). 5. Ручний аплікатор (3) за п. 1, який відрізняється тим, що опорна поверхня на ручці (5) ручного аплікатора утворена двома угнутостями (5.1), розміщеними у такий спосіб, що центральна вісь клапанного з'єднання (2) проходить через підвищення (5.2) між угнутостями (5.1) на ручці (5) ручного аплікатора (3), встановленого на клапанному з'єднанні (2). 6. Ручний аплікатор (3) за будь-яким з пп. 1-5, який відрізняється тим, що ручка (5) утворена повністю верхньою частиною (4.3) адаптера (4) і нижньою частиною (8.1) трубки (8). 7. Ручний аплікатор (3) за будь-яким з пп. 1-6, який відрізняється тим, що стрижень (7) ручки має опорну поверхню, утворену двома угнутостями (7.1). 3 UA 103142 C2 4 UA 103142 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
