Кріпильний пристрій для ручного аплікатора

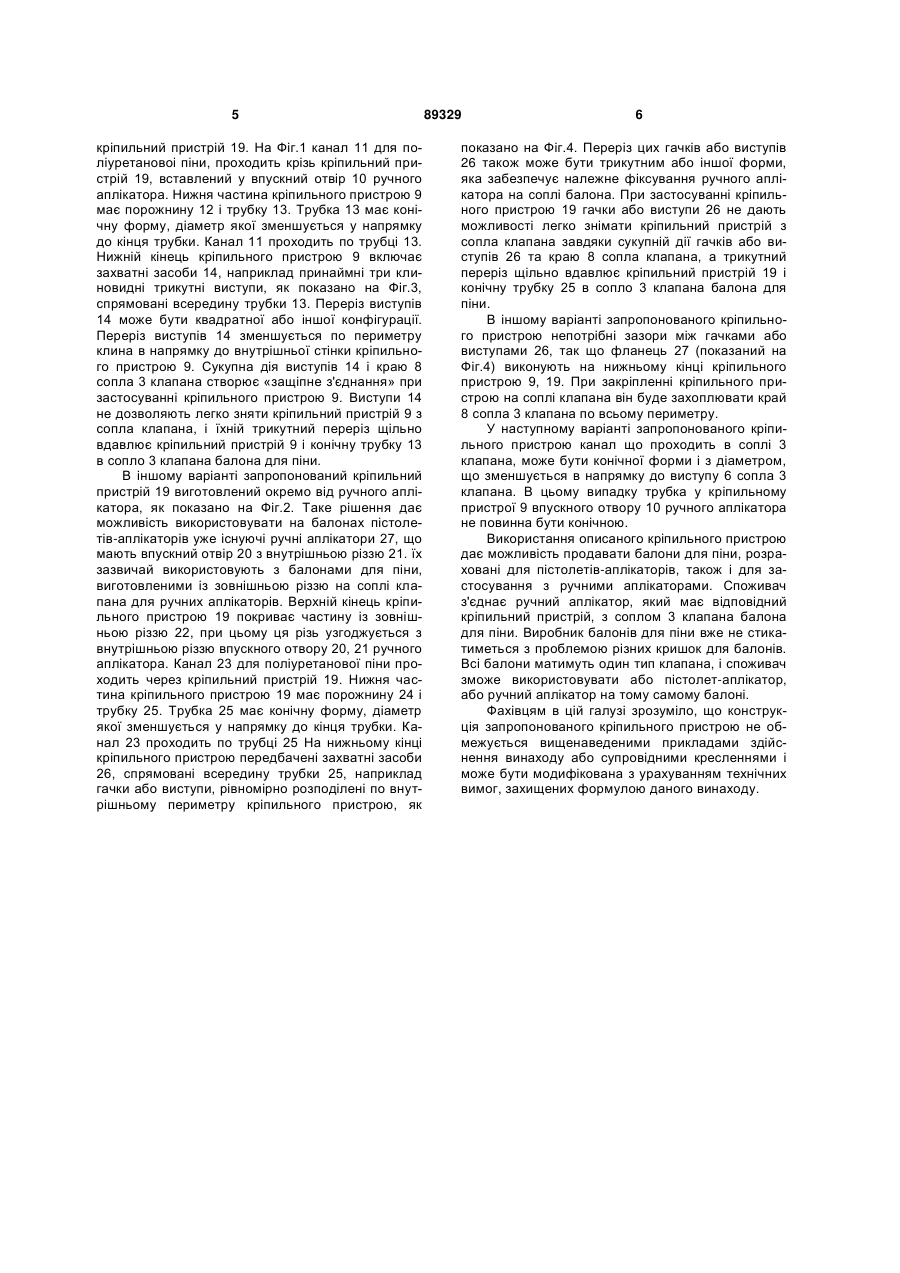

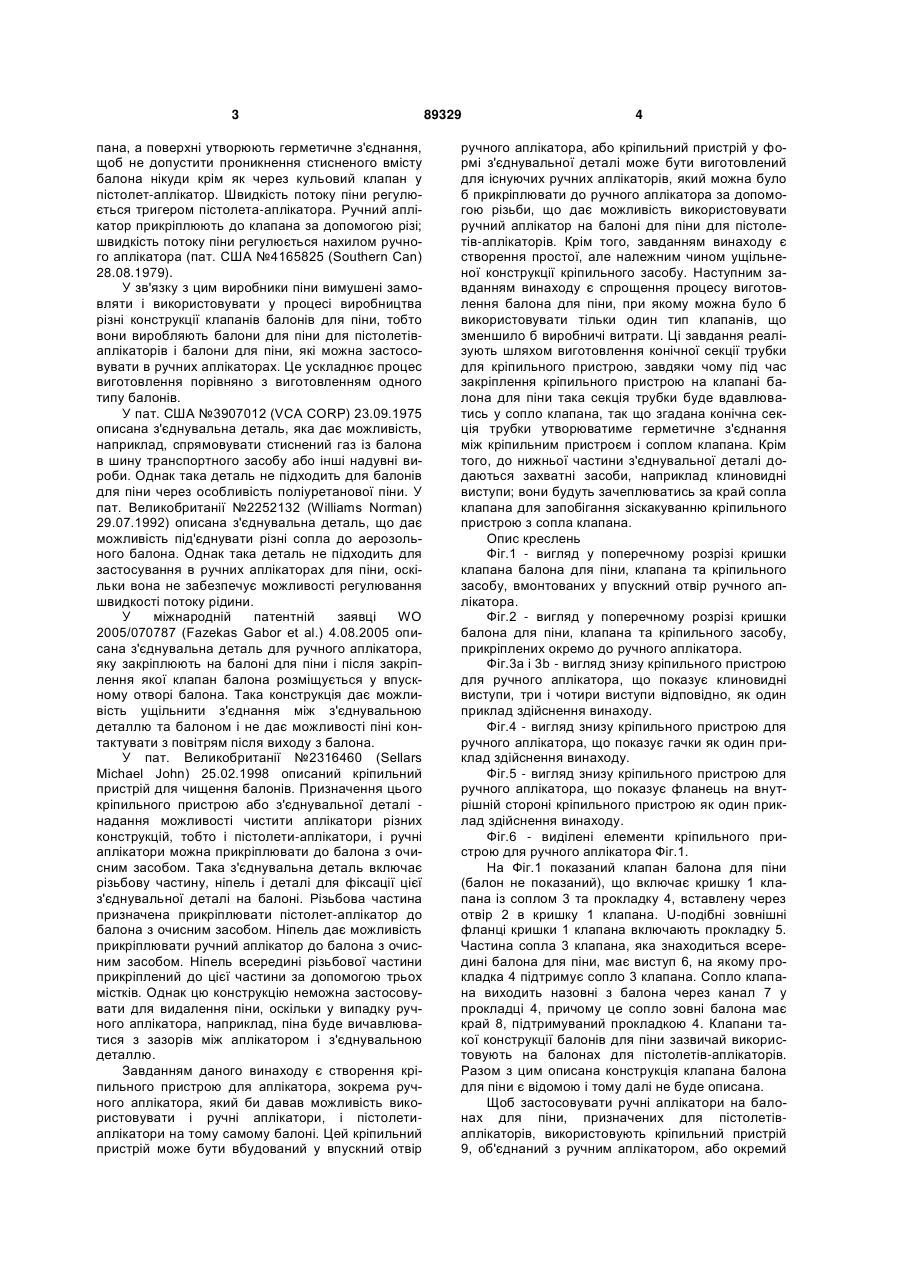

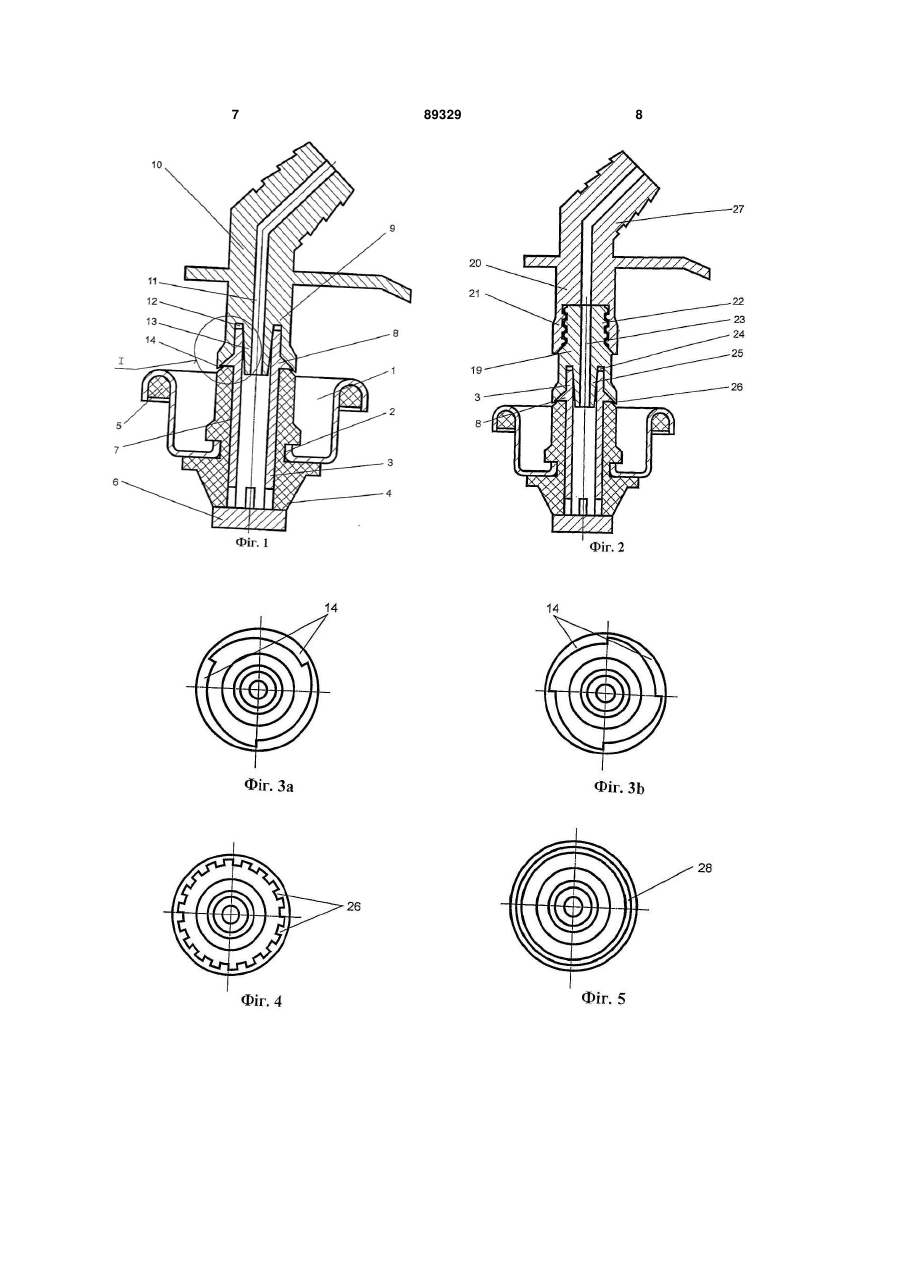

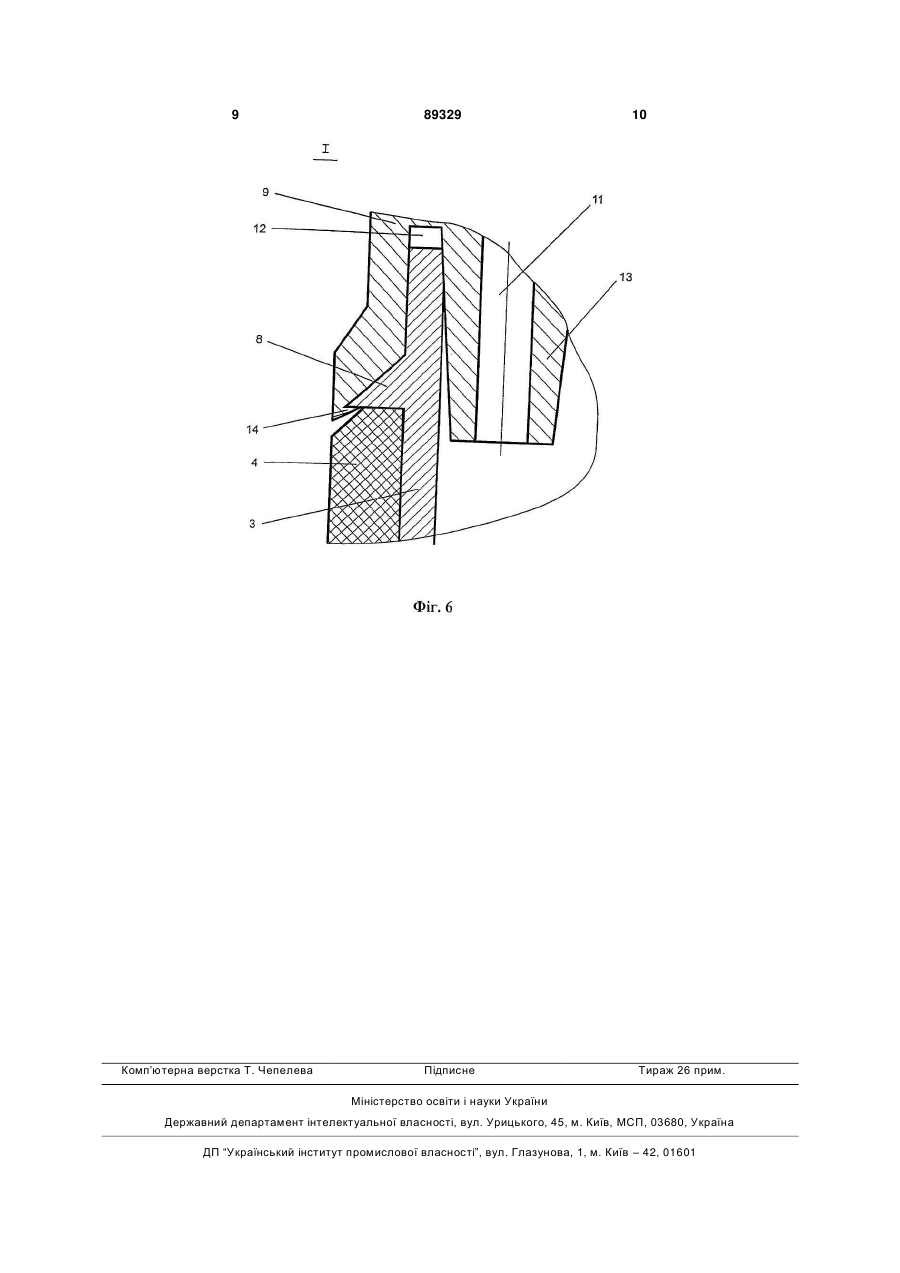

1. Кріпильний пристрій для ручного аплікатора, закріплюваного на соплі клапана балона для піни, який відрізняється тим, що нижня частина кріпильного пристрою (9, 19) має порожнину (12, 24) і виступаючу конічну трубку (13, 25), причому в кріпильному пристрої (9, 19) виконано канал (11, 23), а його нижній кінець має захватні засоби (14, 26, 28), що виступають з внутрішньої стінки в напрямку каналу (11, 23). 2. Кріпильний пристрій для ручного аплікатора за п. 1, який відрізняється тим, що діаметр порож C2 2 89329 1 3 пана, а поверхні утворюють герметичне з'єднання, щоб не допустити проникнення стисненого вмісту балона нікуди крім як через кульовий клапан у пістолет-аплікатор. Швидкість потоку піни регулюється тригером пістолета-аплікатора. Ручний аплікатор прикріплюють до клапана за допомогою різі; швидкість потоку піни регулюється нахилом ручного аплікатора (пат. США №4165825 (Southern Can) 28.08.1979). У зв'язку з цим виробники піни вимушені замовляти і використовувати у процесі виробництва різні конструкції клапанів балонів для піни, тобто вони виробляють балони для піни для пістолетіваплікаторів і балони для піни, які можна застосовувати в ручних аплікаторах. Це ускладнює процес виготовлення порівняно з виготовленням одного типу балонів. У пат. США №3907012 (VCA CORP) 23.09.1975 описана з'єднувальна деталь, яка дає можливість, наприклад, спрямовувати стиснений газ із балона в шину транспортного засобу або інші надувні вироби. Однак така деталь не підходить для балонів для піни через особливість поліуретанової піни. У пат. Великобританії №2252132 (Williams Norman) 29.07.1992) описана з'єднувальна деталь, що дає можливість під'єднувати різні сопла до аерозольного балона. Однак така деталь не підходить для застосування в ручних аплікаторах для піни, оскільки вона не забезпечує можливості регулювання швидкості потоку рідини. У міжнародній патентній заявці WO 2005/070787 (Fazekas Gabor et al.) 4.08.2005 описана з'єднувальна деталь для ручного аплікатора, яку закріплюють на балоні для піни і після закріплення якої клапан балона розміщується у впускному отворі балона. Така конструкція дає можливість ущільнити з'єднання між з'єднувальною деталлю та балоном і не дає можливості піні контактувати з повітрям після виходу з балона. У пат. Великобританії №2316460 (Sellars Michael John) 25.02.1998 описаний кріпильний пристрій для чищення балонів. Призначення цього кріпильного пристрою або з'єднувальної деталі надання можливості чистити аплікатори різних конструкцій, тобто і пістолети-аплікатори, і ручні аплікатори можна прикріплювати до балона з очисним засобом. Така з'єднувальна деталь включає різьбову частину, ніпель і деталі для фіксації цієї з'єднувальної деталі на балоні. Різьбова частина призначена прикріплювати пістолет-аплікатор до балона з очисним засобом. Ніпель дає можливість прикріплювати ручний аплікатор до балона з очисним засобом. Ніпель всередині різьбової частини прикріплений до цієї частини за допомогою трьох містків. Однак цю конструкцію неможна застосовувати для видалення піни, оскільки у випадку ручного аплікатора, наприклад, піна буде вичавлюватися з зазорів між аплікатором і з'єднувальною деталлю. Завданням даного винаходу є створення кріпильного пристрою для аплікатора, зокрема ручного аплікатора, який би давав можливість використовувати і ручні аплікатори, і пістолетиаплікатори на тому самому балоні. Цей кріпильний пристрій може бути вбудований у впускний отвір 89329 4 ручного аплікатора, або кріпильний пристрій у формі з'єднувальної деталі може бути виготовлений для існуючих ручних аплікаторів, який можна було б прикріплювати до ручного аплікатора за допомогою різьби, що дає можливість використовувати ручний аплікатор на балоні для піни для пістолетів-аплікаторів. Крім того, завданням винаходу є створення простої, але належним чином ущільненої конструкції кріпильного засобу. Наступним завданням винаходу є спрощення процесу виготовлення балона для піни, при якому можна було б використовувати тільки один тип клапанів, що зменшило б виробничі витрати. Ці завдання реалізують шляхом виготовлення конічної секції трубки для кріпильного пристрою, завдяки чому під час закріплення кріпильного пристрою на клапані балона для піни така секція трубки буде вдавлюватись у сопло клапана, так що згадана конічна секція трубки утворюватиме герметичне з'єднання між кріпильним пристроєм і соплом клапана. Крім того, до нижньої частини з'єднувальної деталі додаються захватні засоби, наприклад клиновидні виступи; вони будуть зачеплюватись за край сопла клапана для запобігання зіскакуванню кріпильного пристрою з сопла клапана. Опис креслень Фіг.1 - вигляд у поперечному розрізі кришки клапана балона для піни, клапана та кріпильного засобу, вмонтованих у впускний отвір ручного аплікатора. Фіг.2 - вигляд у поперечному розрізі кришки балона для піни, клапана та кріпильного засобу, прикріплених окремо до ручного аплікатора. Фіг.3а і 3b - вигляд знизу кріпильного пристрою для ручного аплікатора, що показує клиновидні виступи, три і чотири виступи відповідно, як один приклад здійснення винаходу. Фіг.4 - вигляд знизу кріпильного пристрою для ручного аплікатора, що показує гачки як один приклад здійснення винаходу. Фіг.5 - вигляд знизу кріпильного пристрою для ручного аплікатора, що показує фланець на внутрішній стороні кріпильного пристрою як один приклад здійснення винаходу. Фіг.6 - виділені елементи кріпильного пристрою для ручного аплікатора Фіг.1. На Фіг.1 показаний клапан балона для піни (балон не показаний), що включає кришку 1 клапана із соплом 3 та прокладку 4, вставлену через отвір 2 в кришку 1 клапана. U-подібні зовнішні фланці кришки 1 клапана включають прокладку 5. Частина сопла 3 клапана, яка знаходиться всередині балона для піни, має виступ 6, на якому прокладка 4 підтримує сопло 3 клапана. Сопло клапана виходить назовні з балона через канал 7 у прокладці 4, причому це сопло зовні балона має край 8, підтримуваний прокладкою 4. Клапани такої конструкції балонів для піни зазвичай використовують на балонах для пістолетів-аплікаторів. Разом з цим описана конструкція клапана балона для піни є відомою і тому далі не буде описана. Щоб застосовувати ручні аплікатори на балонах для піни, призначених для пістолетіваплікаторів, використовують кріпильний пристрій 9, об'єднаний з ручним аплікатором, або окремий 5 кріпильний пристрій 19. На Фіг.1 канал 11 для поліуретановоі піни, проходить крізь кріпильний пристрій 19, вставлений у впускний отвір 10 ручного аплікатора. Нижня частина кріпильного пристрою 9 має порожнину 12 і трубку 13. Трубка 13 має конічну форму, діаметр якої зменшується у напрямку до кінця трубки. Канал 11 проходить по трубці 13. Нижній кінець кріпильного пристрою 9 включає захватні засоби 14, наприклад принаймні три клиновидні трикутні виступи, як показано на Фіг.3, спрямовані всередину трубки 13. Переріз виступів 14 може бути квадратної або іншої конфігурації. Переріз виступів 14 зменшується по периметру клина в напрямку до внутрішньої стінки кріпильного пристрою 9. Сукупна дія виступів 14 і краю 8 сопла 3 клапана створює «защіпне з'єднання» при застосуванні кріпильного пристрою 9. Виступи 14 не дозволяють легко зняти кріпильний пристрій 9 з сопла клапана, і їхній трикутний переріз щільно вдавлює кріпильний пристрій 9 і конічну трубку 13 в сопло 3 клапана балона для піни. В іншому варіанті запропонований кріпильний пристрій 19 виготовлений окремо від ручного аплікатора, як показано на Фіг.2. Таке рішення дає можливість використовувати на балонах пістолетів-аплікаторів уже існуючі ручні аплікатори 27, що мають впускний отвір 20 з внутрішньою різзю 21. їх зазвичай використовують з балонами для піни, виготовленими із зовнішньою різзю на соплі клапана для ручних аплікаторів. Верхній кінець кріпильного пристрою 19 покриває частину із зовнішньою різзю 22, при цьому ця різь узгоджується з внутрішньою різзю впускного отвору 20, 21 ручного аплікатора. Канал 23 для поліуретанової піни проходить через кріпильний пристрій 19. Нижня частина кріпильного пристрою 19 має порожнину 24 і трубку 25. Трубка 25 має конічну форму, діаметр якої зменшується у напрямку до кінця трубки. Канал 23 проходить по трубці 25 На нижньому кінці кріпильного пристрою передбачені захватні засоби 26, спрямовані всередину трубки 25, наприклад гачки або виступи, рівномірно розподілені по внутрішньому периметру кріпильного пристрою, як 89329 6 показано на Фіг.4. Переріз цих гачків або виступів 26 також може бути трикутним або іншої форми, яка забезпечує належне фіксування ручного аплікатора на соплі балона. При застосуванні кріпильного пристрою 19 гачки або виступи 26 не дають можливості легко знімати кріпильний пристрій з сопла клапана завдяки сукупній дії гачків або виступів 26 та краю 8 сопла клапана, а трикутний переріз щільно вдавлює кріпильний пристрій 19 і конічну трубку 25 в сопло 3 клапана балона для піни. В іншому варіанті запропонованого кріпильного пристрою непотрібні зазори між гачками або виступами 26, так що фланець 27 (показаний на Фіг.4) виконують на нижньому кінці кріпильного пристрою 9, 19. При закріпленні кріпильного пристрою на соплі клапана він буде захоплювати край 8 сопла 3 клапана по всьому периметру. У наступному варіанті запропонованого кріпильного пристрою канал що проходить в соплі 3 клапана, може бути конічної форми і з діаметром, що зменшується в напрямку до виступу 6 сопла 3 клапана. В цьому випадку трубка у кріпильному пристрої 9 впускного отвору 10 ручного аплікатора не повинна бути конічною. Використання описаного кріпильного пристрою дає можливість продавати балони для піни, розраховані для пістолетів-аплікаторів, також і для застосування з ручними аплікаторами. Споживач з'єднає ручний аплікатор, який має відповідний кріпильний пристрій, з соплом 3 клапана балона для піни. Виробник балонів для піни вже не стикатиметься з проблемою різних кришок для балонів. Всі балони матимуть один тип клапана, і споживач зможе використовувати або пістолет-аплікатор, або ручний аплікатор на тому самому балоні. Фахівцям в цій галузі зрозуміло, що конструкція запропонованого кріпильного пристрою не обмежується вищенаведеними прикладами здійснення винаходу або супровідними кресленнями і може бути модифікована з урахуванням технічних вимог, захищених формулою даного винаходу. 7 89329 8 9 Комп’ютерна верстка Т. Чепелева 89329 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
