Мобільний розкладний госпіталь швидкої допомоги за дзигалом о.ф.

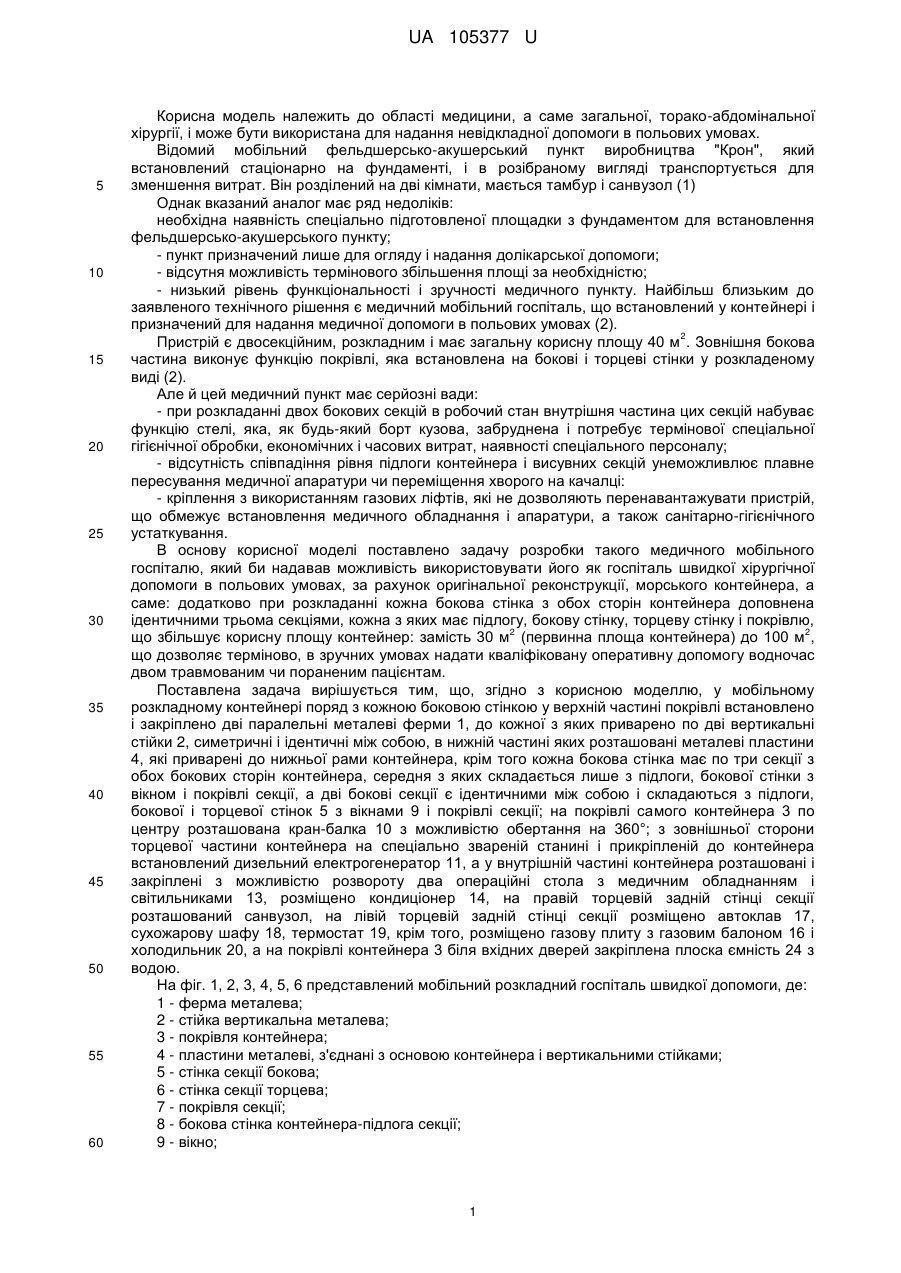

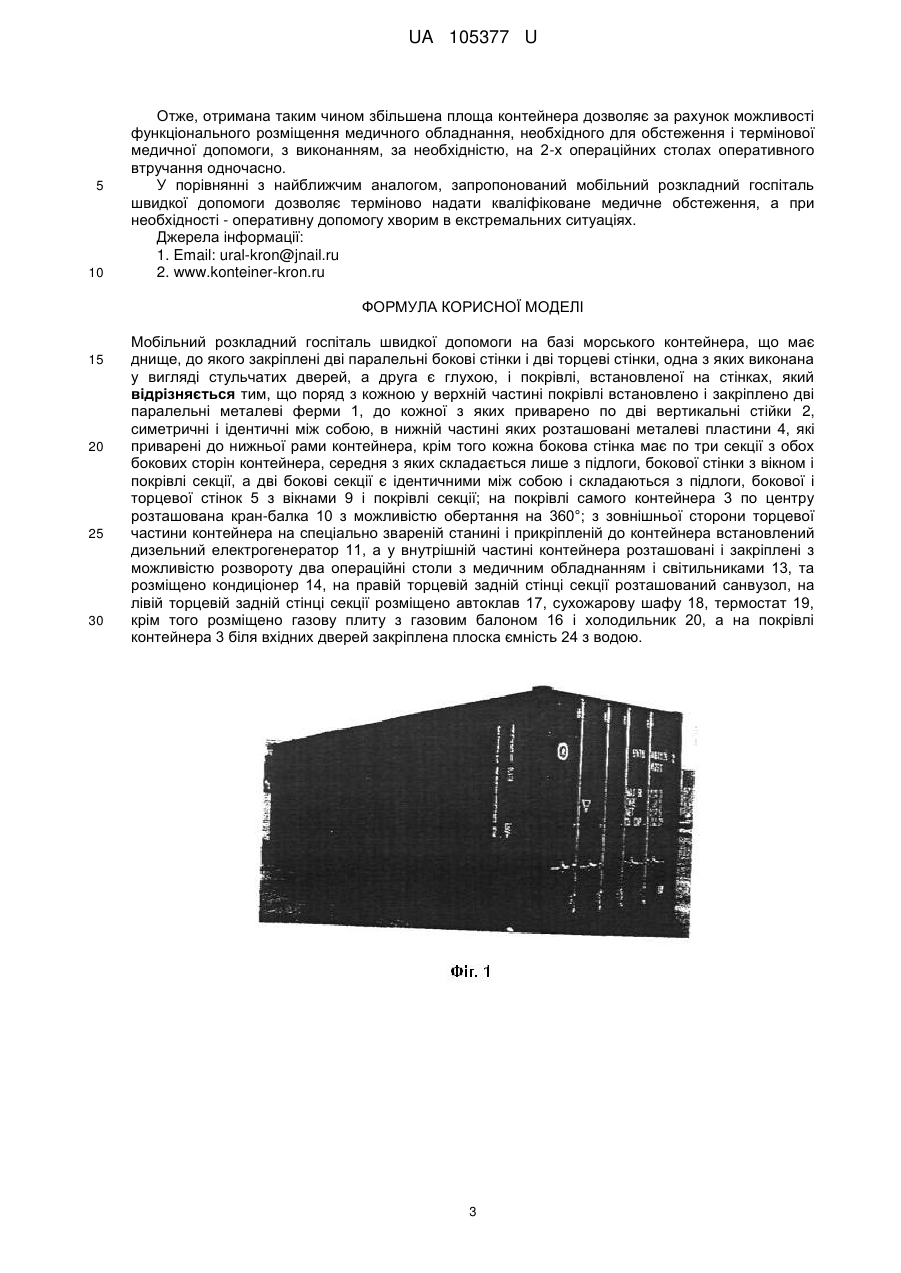

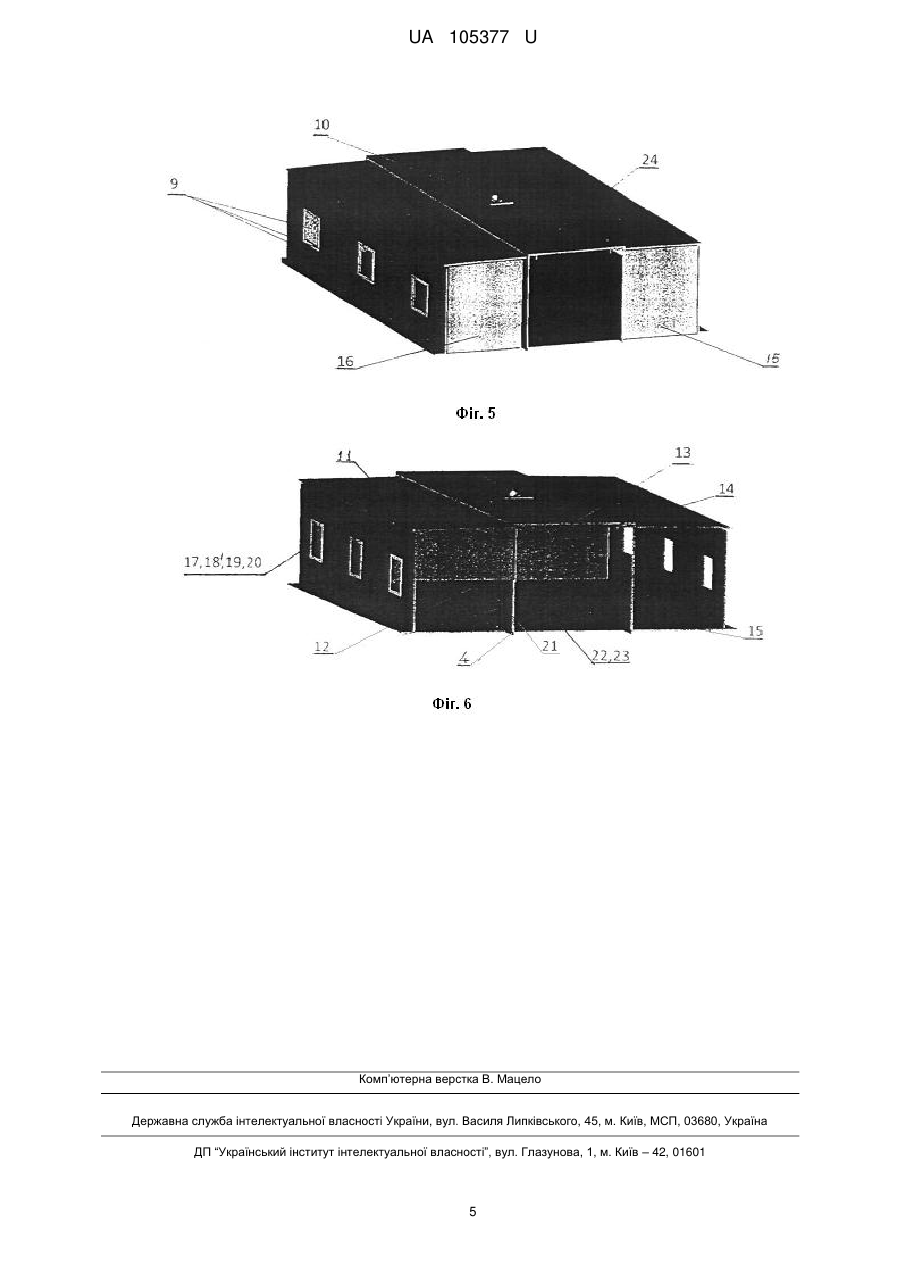

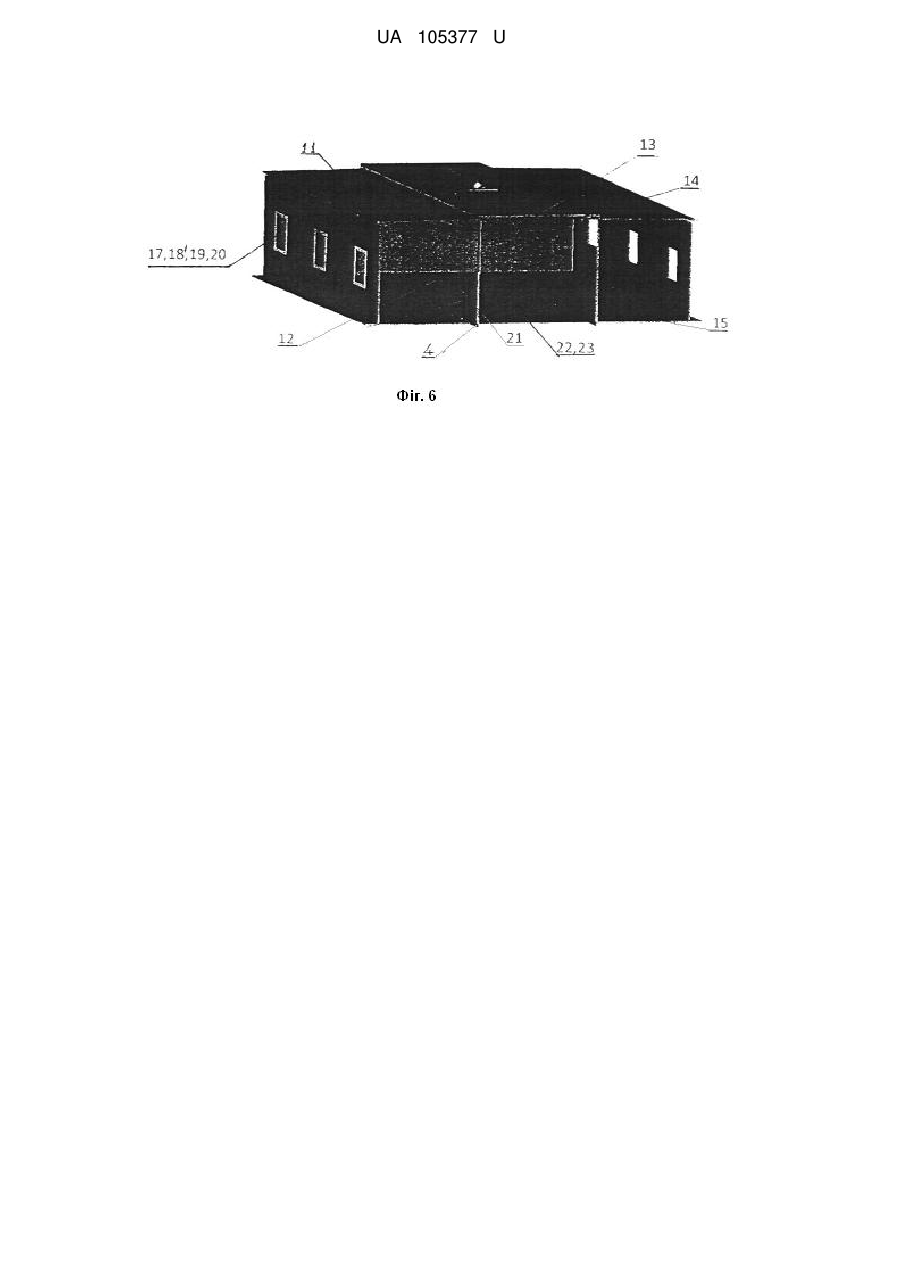

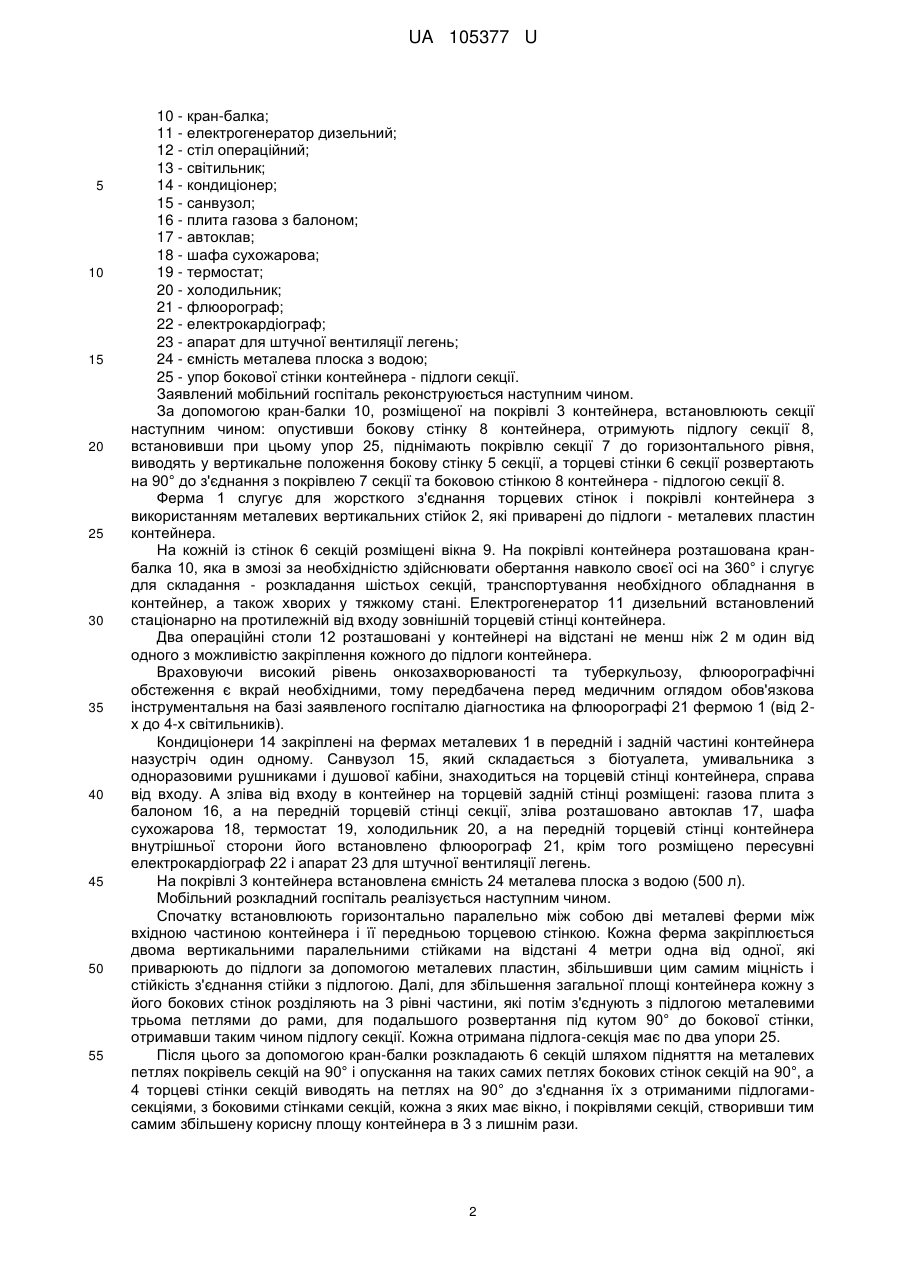

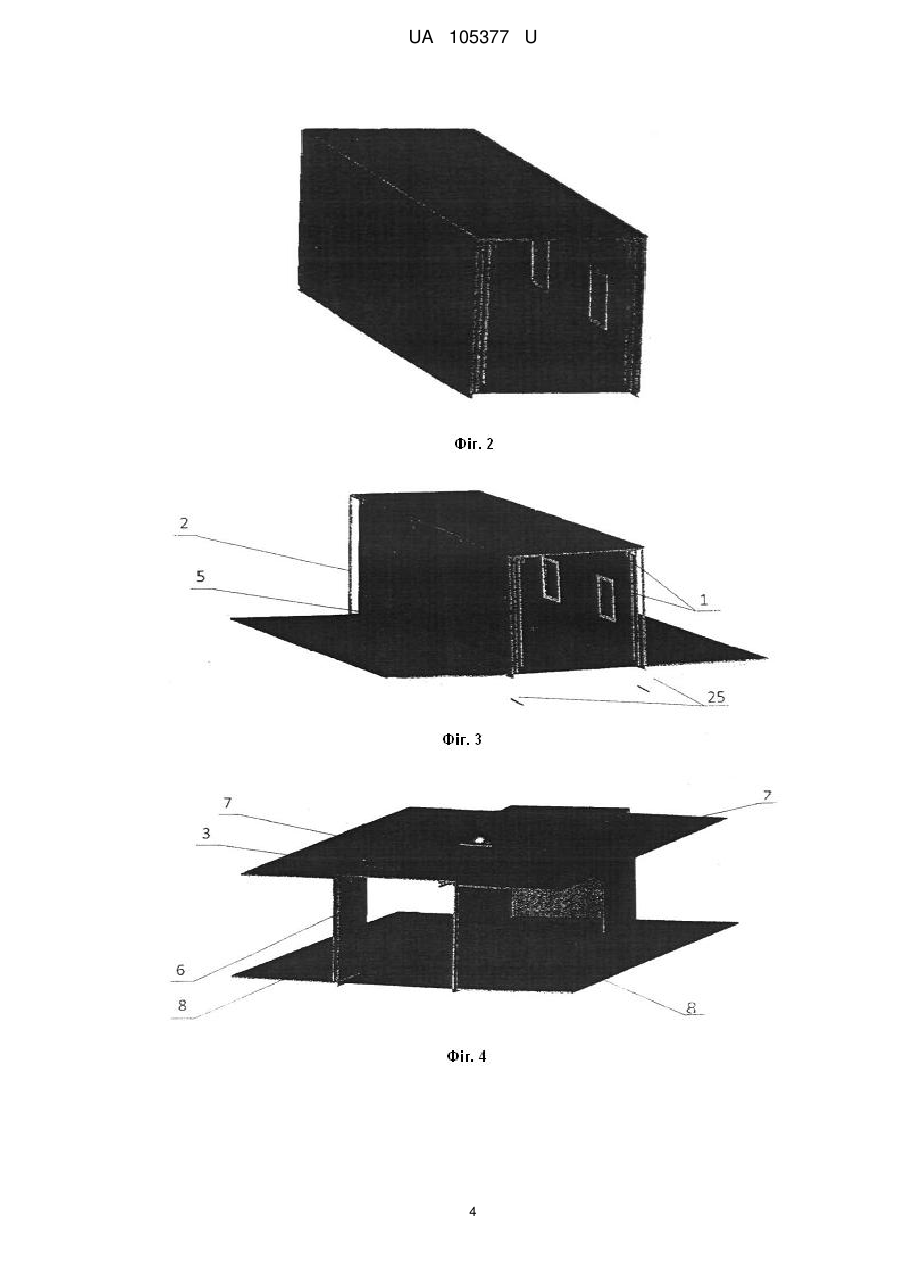

Реферат: UA 105377 U UA 105377 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини, а саме загальної, торако-абдомінальної хірургії, і може бути використана для надання невідкладної допомоги в польових умовах. Відомий мобільний фельдшерсько-акушерський пункт виробництва "Крон", який встановлений стаціонарно на фундаменті, і в розібраному вигляді транспортується для зменшення витрат. Він розділений на дві кімнати, мається тамбур і санвузол (1) Однак вказаний аналог має ряд недоліків: необхідна наявність спеціально підготовленої площадки з фундаментом для встановлення фельдшерсько-акушерського пункту; - пункт призначений лише для огляду і надання долікарської допомоги; - відсутня можливість термінового збільшення площі за необхідністю; - низький рівень функціональності і зручності медичного пункту. Найбільш близьким до заявленого технічного рішення є медичний мобільний госпіталь, що встановлений у контейнері і призначений для надання медичної допомоги в польових умовах (2). 2 Пристрій є двосекційним, розкладним і має загальну корисну площу 40 м . Зовнішня бокова частина виконує функцію покрівлі, яка встановлена на бокові і торцеві стінки у розкладеному виді (2). Але й цей медичний пункт має серйозні вади: - при розкладанні двох бокових секцій в робочий стан внутрішня частина цих секцій набуває функцію стелі, яка, як будь-який борт кузова, забруднена і потребує термінової спеціальної гігієнічної обробки, економічних і часових витрат, наявності спеціального персоналу; - відсутність співпадіння рівня підлоги контейнера і висувних секцій унеможливлює плавне пересування медичної апаратури чи переміщення хворого на качалці: - кріплення з використанням газових ліфтів, які не дозволяють перенавантажувати пристрій, що обмежує встановлення медичного обладнання і апаратури, а також санітарно-гігієнічного устаткування. В основу корисної моделі поставлено задачу розробки такого медичного мобільного госпіталю, який би надавав можливість використовувати його як госпіталь швидкої хірургічної допомоги в польових умовах, за рахунок оригінальної реконструкції, морського контейнера, а саме: додатково при розкладанні кожна бокова стінка з обох сторін контейнера доповнена ідентичними трьома секціями, кожна з яких має підлогу, бокову стінку, торцеву стінку і покрівлю, 2 2 що збільшує корисну площу контейнер: замість 30 м (первинна площа контейнера) до 100 м , що дозволяє терміново, в зручних умовах надати кваліфіковану оперативну допомогу водночас двом травмованим чи пораненим пацієнтам. Поставлена задача вирішується тим, що, згідно з корисною моделлю, у мобільному розкладному контейнері поряд з кожною боковою стінкою у верхній частині покрівлі встановлено і закріплено дві паралельні металеві ферми 1, до кожної з яких приварено по дві вертикальні стійки 2, симетричні і ідентичні між собою, в нижній частині яких розташовані металеві пластини 4, які приварені до нижньої рами контейнера, крім того кожна бокова стінка має по три секції з обох бокових сторін контейнера, середня з яких складається лише з підлоги, бокової стінки з вікном і покрівлі секції, а дві бокові секції є ідентичними між собою і складаються з підлоги, бокової і торцевої стінок 5 з вікнами 9 і покрівлі секції; на покрівлі самого контейнера 3 по центру розташована кран-балка 10 з можливістю обертання на 360°; з зовнішньої сторони торцевої частини контейнера на спеціально звареній станині і прикріпленій до контейнера встановлений дизельний електрогенератор 11, а у внутрішній частині контейнера розташовані і закріплені з можливістю розвороту два операційні стола з медичним обладнанням і світильниками 13, розміщено кондиціонер 14, на правій торцевій задній стінці секції розташований санвузол, на лівій торцевій задній стінці секції розміщено автоклав 17, сухожарову шафу 18, термостат 19, крім того, розміщено газову плиту з газовим балоном 16 і холодильник 20, а на покрівлі контейнера 3 біля вхідних дверей закріплена плоска ємність 24 з водою. На фіг. 1, 2, 3, 4, 5, 6 представлений мобільний розкладний госпіталь швидкої допомоги, де: 1 - ферма металева; 2 - стійка вертикальна металева; 3 - покрівля контейнера; 4 - пластини металеві, з'єднані з основою контейнера і вертикальними стійками; 5 - стінка секції бокова; 6 - стінка секції торцева; 7 - покрівля секції; 8 - бокова стінка контейнера-підлога секції; 9 - вікно; 1 UA 105377 U 5 10 15 20 25 30 35 40 45 50 55 10 - кран-балка; 11 - електрогенератор дизельний; 12 - стіл операційний; 13 - світильник; 14 - кондиціонер; 15 - санвузол; 16 - плита газова з балоном; 17 - автоклав; 18 - шафа сухожарова; 19 - термостат; 20 - холодильник; 21 - флюорограф; 22 - електрокардіограф; 23 - апарат для штучної вентиляції легень; 24 - ємність металева плоска з водою; 25 - упор бокової стінки контейнера - підлоги секції. Заявлений мобільний госпіталь реконструюється наступним чином. За допомогою кран-балки 10, розміщеної на покрівлі 3 контейнера, встановлюють секції наступним чином: опустивши бокову стінку 8 контейнера, отримують підлогу секції 8, встановивши при цьому упор 25, піднімають покрівлю секції 7 до горизонтального рівня, виводять у вертикальне положення бокову стінку 5 секції, а торцеві стінки 6 секції розвертають на 90° до з'єднання з покрівлею 7 секції та боковою стінкою 8 контейнера - підлогою секції 8. Ферма 1 слугує для жорсткого з'єднання торцевих стінок і покрівлі контейнера з використанням металевих вертикальних стійок 2, які приварені до підлоги - металевих пластин контейнера. На кожній із стінок 6 секцій розміщені вікна 9. На покрівлі контейнера розташована кранбалка 10, яка в змозі за необхідністю здійснювати обертання навколо своєї осі на 360° і слугує для складання - розкладання шістьох секцій, транспортування необхідного обладнання в контейнер, а також хворих у тяжкому стані. Електрогенератор 11 дизельний встановлений стаціонарно на протилежній від входу зовнішній торцевій стінці контейнера. Два операційні столи 12 розташовані у контейнері на відстані не менш ніж 2 м один від одного з можливістю закріплення кожного до підлоги контейнера. Враховуючи високий рівень онкозахворюваності та туберкульозу, флюорографічні обстеження є вкрай необхідними, тому передбачена перед медичним оглядом обов'язкова інструментальня на базі заявленого госпіталю діагностика на флюорографі 21 фермою 1 (від 2х до 4-х світильників). Кондиціонери 14 закріплені на фермах металевих 1 в передній і задній частині контейнера назустріч один одному. Санвузол 15, який складається з біотуалета, умивальника з одноразовими рушниками і душової кабіни, знаходиться на торцевій стінці контейнера, справа від входу. А зліва від входу в контейнер на торцевій задній стінці розміщені: газова плита з балоном 16, а на передній торцевій стінці секції, зліва розташовано автоклав 17, шафа сухожарова 18, термостат 19, холодильник 20, а на передній торцевій стінці контейнера внутрішньої сторони його встановлено флюорограф 21, крім того розміщено пересувні електрокардіограф 22 і апарат 23 для штучної вентиляції легень. На покрівлі 3 контейнера встановлена ємність 24 металева плоска з водою (500 л). Мобільний розкладний госпіталь реалізується наступним чином. Спочатку встановлюють горизонтально паралельно між собою дві металеві ферми між вхідною частиною контейнера і її передньою торцевою стінкою. Кожна ферма закріплюється двома вертикальними паралельними стійками на відстані 4 метри одна від одної, які приварюють до підлоги за допомогою металевих пластин, збільшивши цим самим міцність і стійкість з'єднання стійки з підлогою. Далі, для збільшення загальної площі контейнера кожну з його бокових стінок розділяють на 3 рівні частини, які потім з'єднують з підлогою металевими трьома петлями до рами, для подальшого розвертання під кутом 90° до бокової стінки, отримавши таким чином підлогу секції. Кожна отримана підлога-секція має по два упори 25. Після цього за допомогою кран-балки розкладають 6 секцій шляхом підняття на металевих петлях покрівель секцій на 90° і опускання на таких самих петлях бокових стінок секцій на 90°, а 4 торцеві стінки секцій виводять на петлях на 90° до з'єднання їх з отриманими підлогамисекціями, з боковими стінками секцій, кожна з яких має вікно, і покрівлями секцій, створивши тим самим збільшену корисну площу контейнера в 3 з лишнім рази. 2 UA 105377 U 5 10 Отже, отримана таким чином збільшена площа контейнера дозволяє за рахунок можливості функціонального розміщення медичного обладнання, необхідного для обстеження і термінової медичної допомоги, з виконанням, за необхідністю, на 2-х операційних столах оперативного втручання одночасно. У порівнянні з найближчим аналогом, запропонований мобільний розкладний госпіталь швидкої допомоги дозволяє терміново надати кваліфіковане медичне обстеження, а при необхідності - оперативну допомогу хворим в екстремальних ситуаціях. Джерела інформації: 1. Email: ural-kron@jnail.ru 2. www.konteiner-kron.ru ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Мобільний розкладний госпіталь швидкої допомоги на базі морського контейнера, що має днище, до якого закріплені дві паралельні бокові стінки і дві торцеві стінки, одна з яких виконана у вигляді стульчатих дверей, а друга є глухою, і покрівлі, встановленої на стінках, який відрізняється тим, що поряд з кожною у верхній частині покрівлі встановлено і закріплено дві паралельні металеві ферми 1, до кожної з яких приварено по дві вертикальні стійки 2, симетричні і ідентичні між собою, в нижній частині яких розташовані металеві пластини 4, які приварені до нижньої рами контейнера, крім того кожна бокова стінка має по три секції з обох бокових сторін контейнера, середня з яких складається лише з підлоги, бокової стінки з вікном і покрівлі секції, а дві бокові секції є ідентичними між собою і складаються з підлоги, бокової і торцевої стінок 5 з вікнами 9 і покрівлі секції; на покрівлі самого контейнера 3 по центру розташована кран-балка 10 з можливістю обертання на 360°; з зовнішньої сторони торцевої частини контейнера на спеціально звареній станині і прикріпленій до контейнера встановлений дизельний електрогенератор 11, а у внутрішній частині контейнера розташовані і закріплені з можливістю розвороту два операційні столи з медичним обладнанням і світильниками 13, та розміщено кондиціонер 14, на правій торцевій задній стінці секції розташований санвузол, на лівій торцевій задній стінці секції розміщено автоклав 17, сухожарову шафу 18, термостат 19, крім того розміщено газову плиту з газовим балоном 16 і холодильник 20, а на покрівлі контейнера 3 біля вхідних дверей закріплена плоска ємність 24 з водою. 3 UA 105377 U 4 UA 105377 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
