Спортивний тренажер для розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення прямих та рублячих ударів

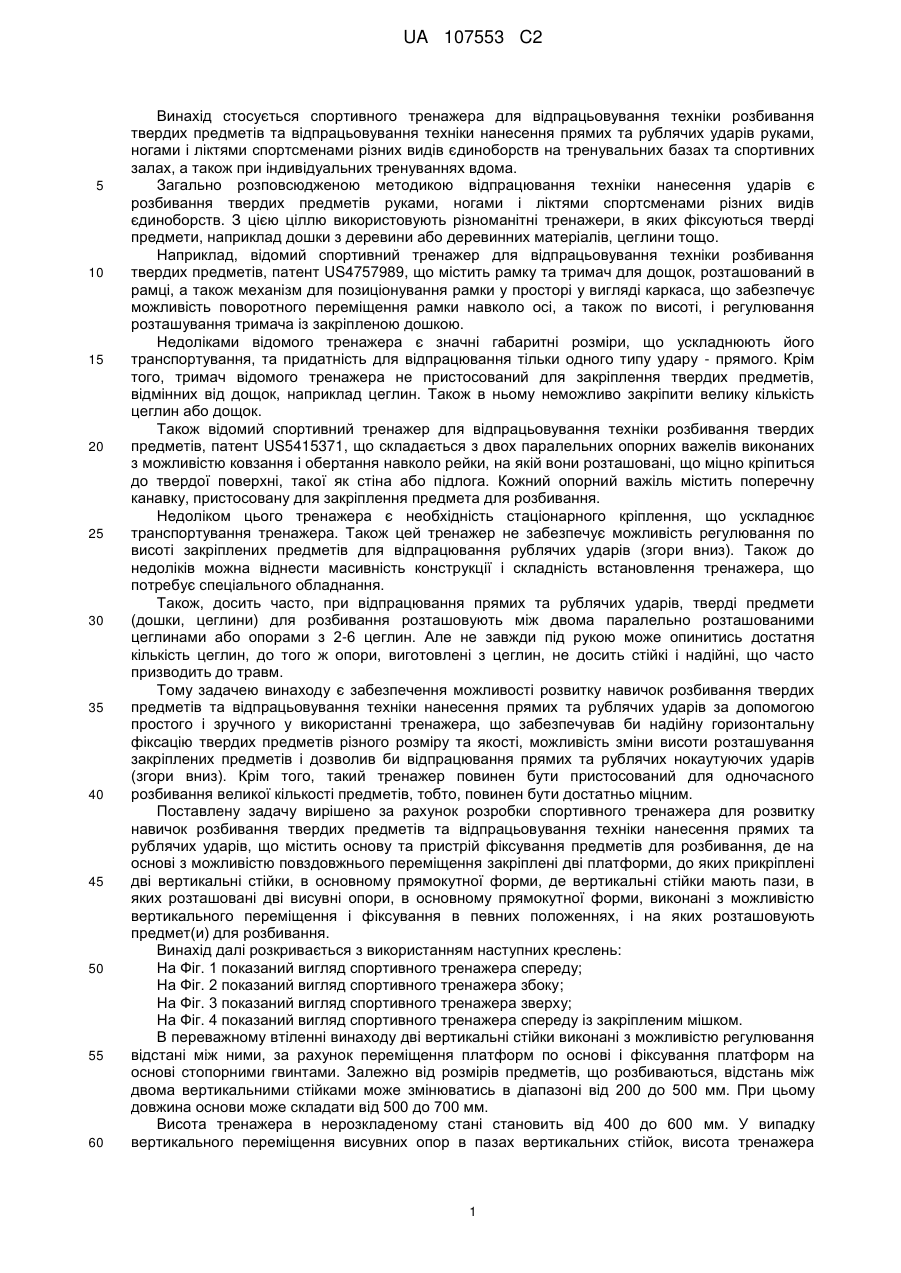

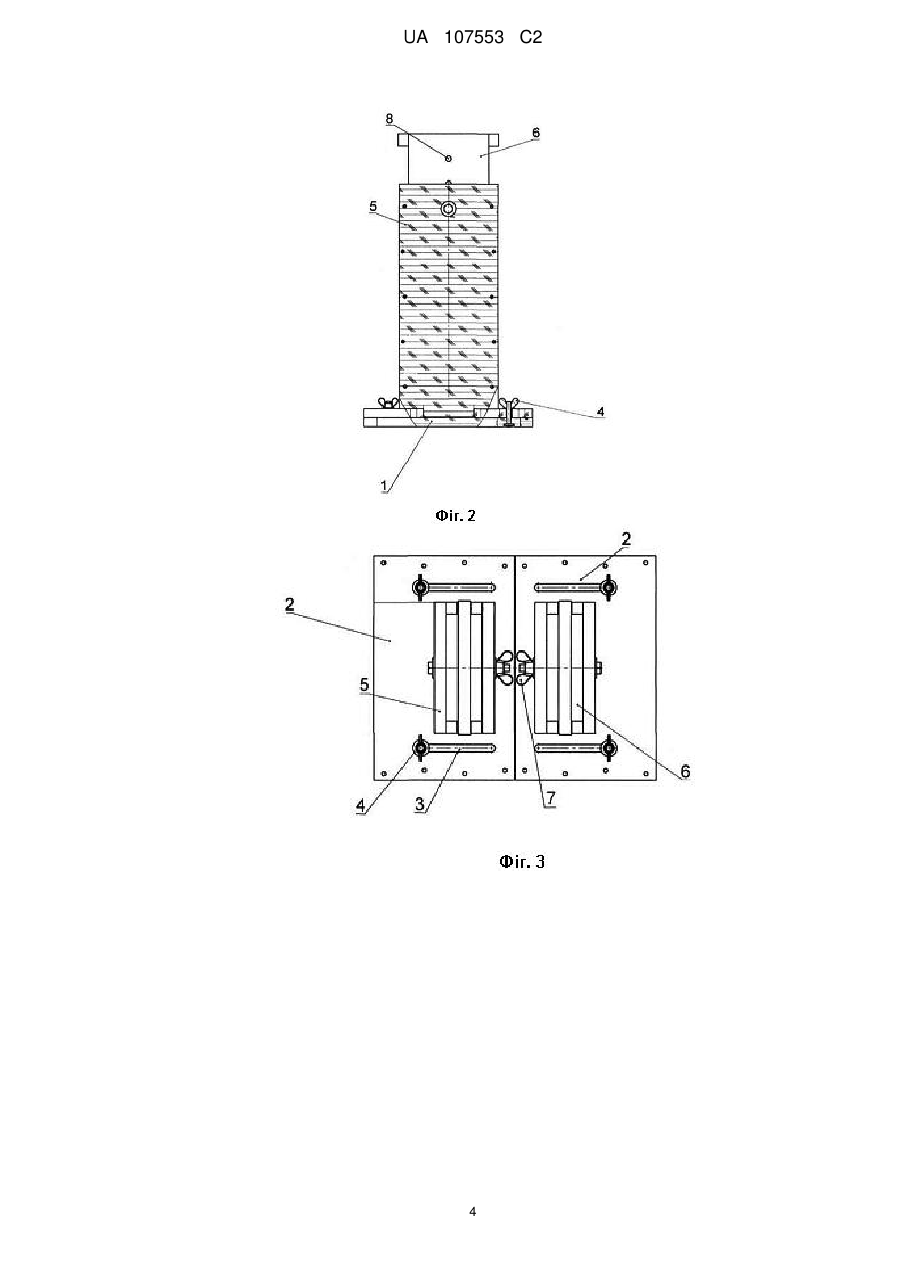

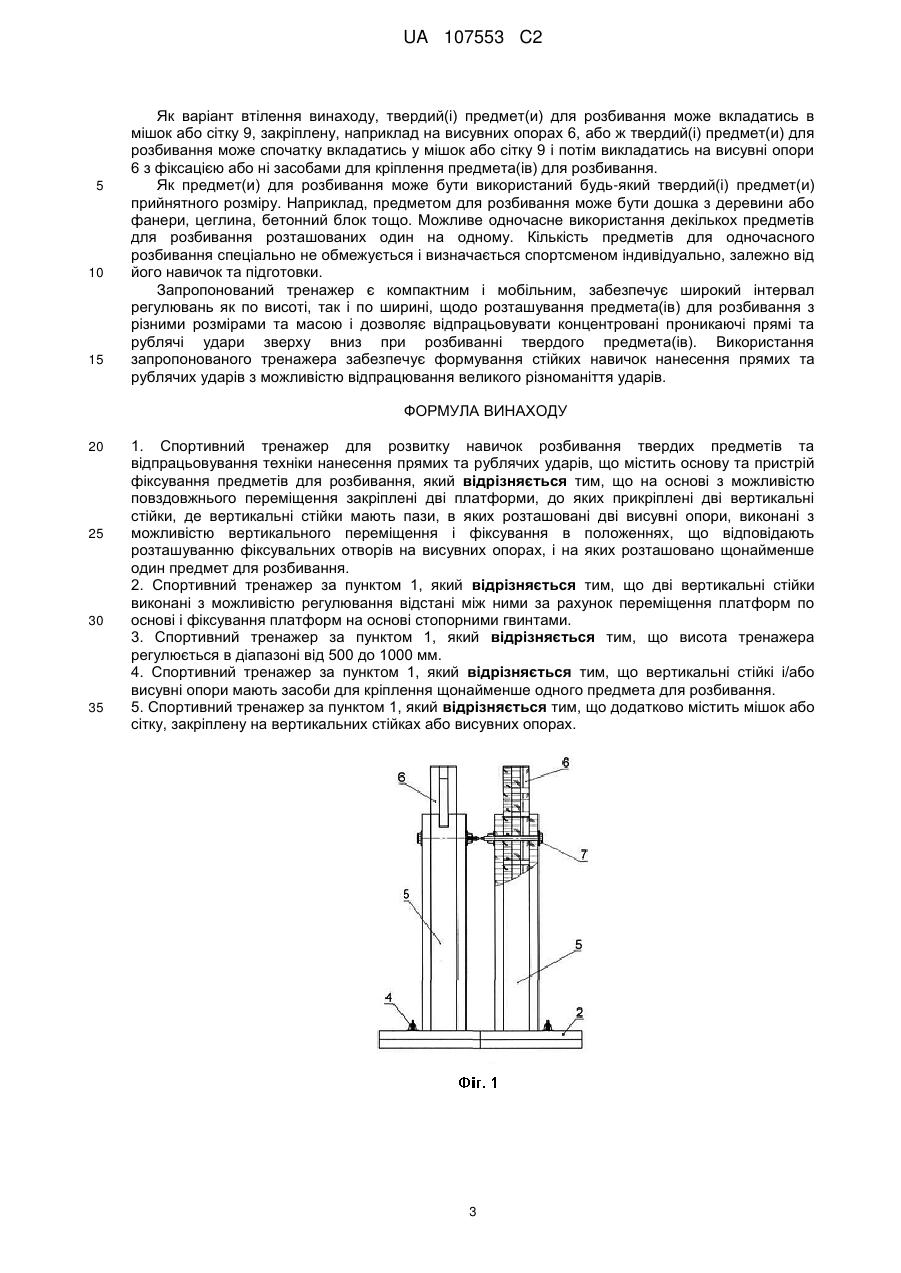

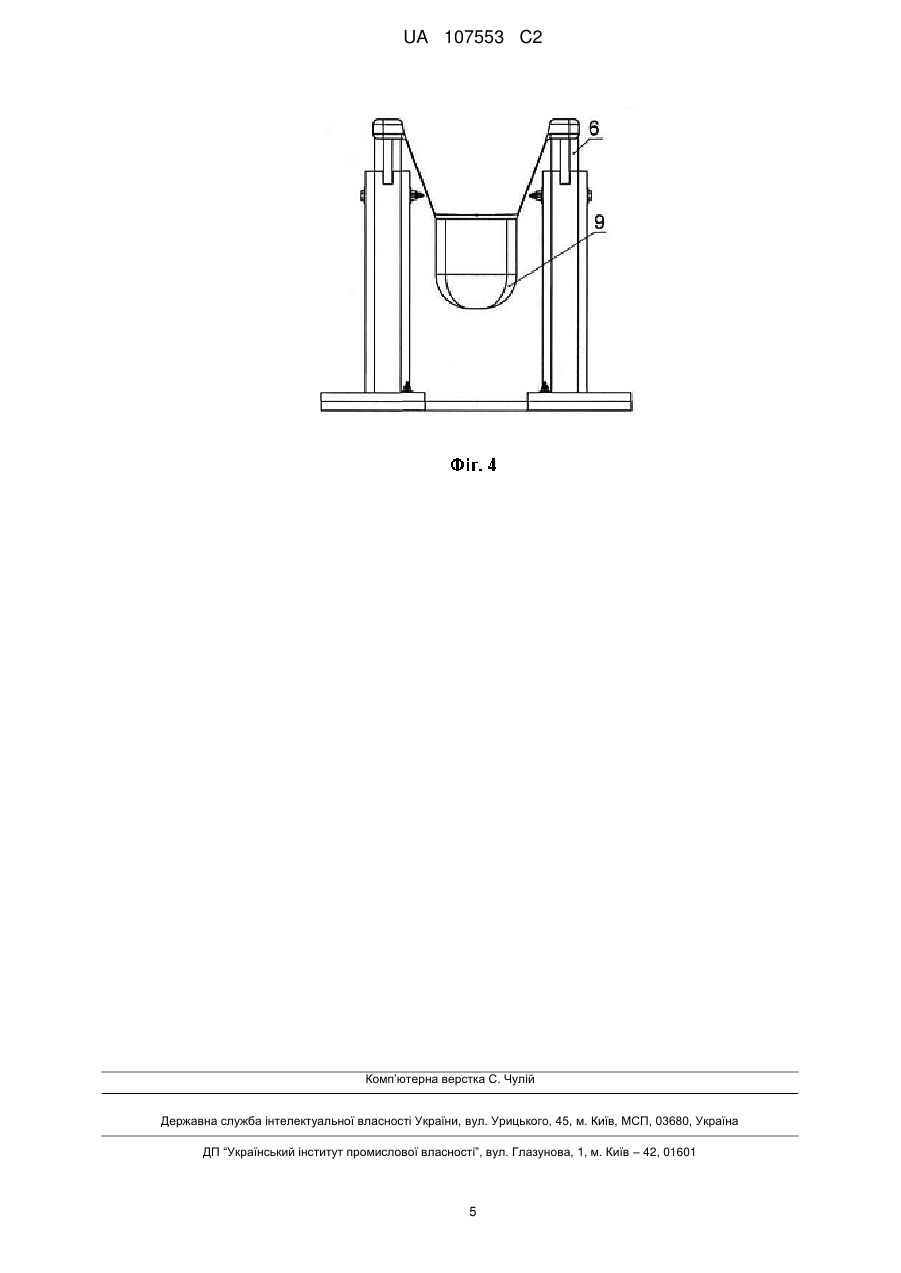

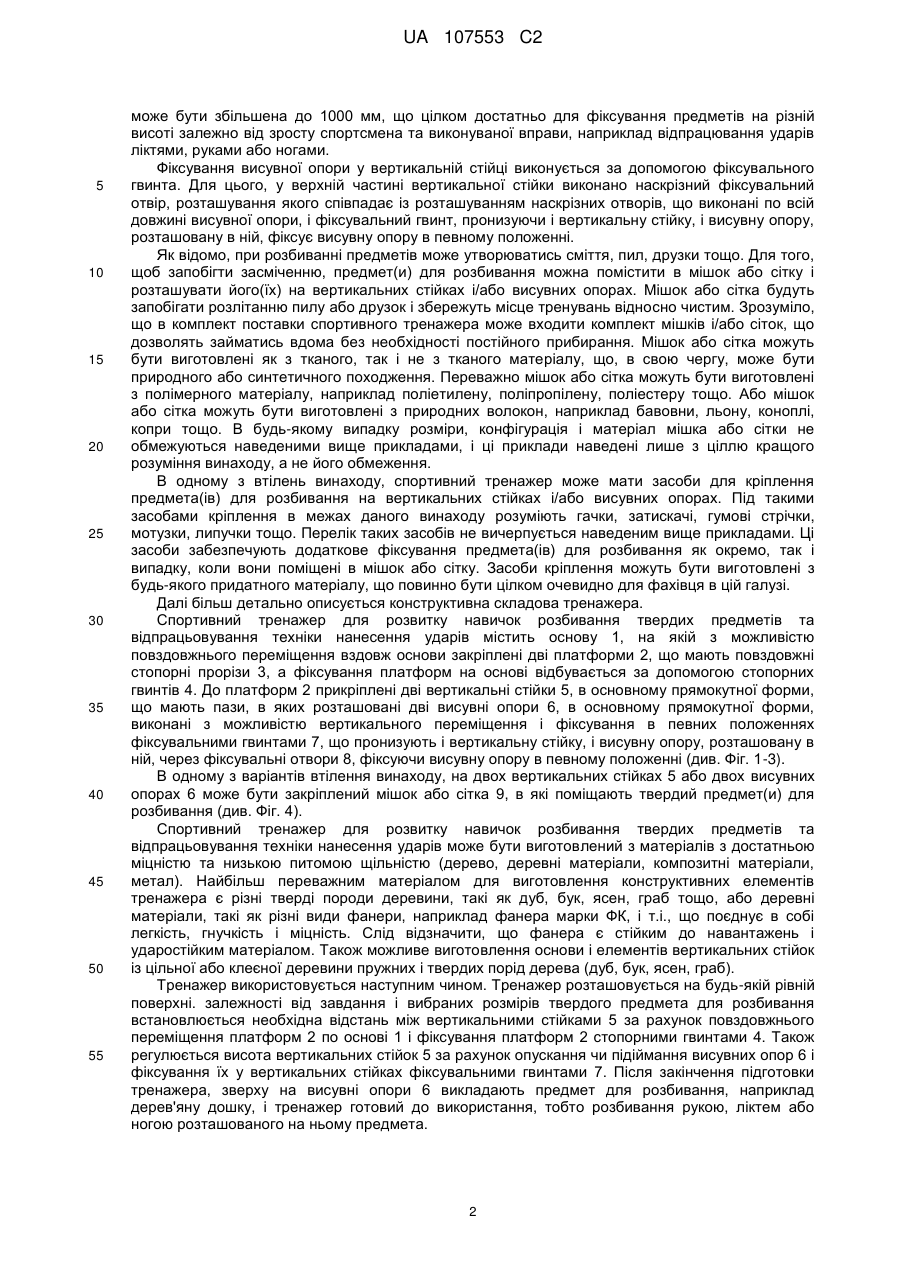

Реферат: Заявлений спортивний тренажер для розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення прямих та рублячих ударів містить основу та пристрій фіксування предметів для розбивання. На основі з можливістю повздовжнього переміщення закріплені дві платформи. До платформам прикріплені дві вертикальні стійки, які мають пази. В пазах розташовані дві висувні опори, які виконані з можливістю вертикального переміщення і фіксування в положеннях, що відповідають розташуванню фіксувальних отворів на висувних опорах. На опорах розташовують щонайменше один предмет для розбивання. UA 107553 C2 (12) UA 107553 C2 UA 107553 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується спортивного тренажера для відпрацьовування техніки розбивання твердих предметів та відпрацьовування техніки нанесення прямих та рублячих ударів руками, ногами і ліктями спортсменами різних видів єдиноборств на тренувальних базах та спортивних залах, а також при індивідуальних тренуваннях вдома. Загально розповсюдженою методикою відпрацювання техніки нанесення ударів є розбивання твердих предметів руками, ногами і ліктями спортсменами різних видів єдиноборств. З цією ціллю використовують різноманітні тренажери, в яких фіксуються тверді предмети, наприклад дошки з деревини або деревинних матеріалів, цеглини тощо. Наприклад, відомий спортивний тренажер для відпрацьовування техніки розбивання твердих предметів, патент US4757989, що містить рамку та тримач для дощок, розташований в рамці, а також механізм для позиціонування рамки у просторі у вигляді каркаса, що забезпечує можливість поворотного переміщення рамки навколо осі, а також по висоті, і регулювання розташування тримача із закріпленою дошкою. Недоліками відомого тренажера є значні габаритні розміри, що ускладнюють його транспортування, та придатність для відпрацювання тільки одного типу удару - прямого. Крім того, тримач відомого тренажера не пристосований для закріплення твердих предметів, відмінних від дощок, наприклад цеглин. Також в ньому неможливо закріпити велику кількість цеглин або дощок. Також відомий спортивний тренажер для відпрацьовування техніки розбивання твердих предметів, патент US5415371, що складається з двох паралельних опорних важелів виконаних з можливістю ковзання і обертання навколо рейки, на якій вони розташовані, що міцно кріпиться до твердої поверхні, такої як стіна або підлога. Кожний опорний важіль містить поперечну канавку, пристосовану для закріплення предмета для розбивання. Недоліком цього тренажера є необхідність стаціонарного кріплення, що ускладнює транспортування тренажера. Також цей тренажер не забезпечує можливість регулювання по висоті закріплених предметів для відпрацювання рублячих ударів (згори вниз). Також до недоліків можна віднести масивність конструкції і складність встановлення тренажера, що потребує спеціального обладнання. Також, досить часто, при відпрацювання прямих та рублячих ударів, тверді предмети (дошки, цеглини) для розбивання розташовують між двома паралельно розташованими цеглинами або опорами з 2-6 цеглин. Але не завжди під рукою може опинитись достатня кількість цеглин, до того ж опори, виготовлені з цеглин, не досить стійкі і надійні, що часто призводить до травм. Тому задачею винаходу є забезпечення можливості розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення прямих та рублячих ударів за допомогою простого і зручного у використанні тренажера, що забезпечував би надійну горизонтальну фіксацію твердих предметів різного розміру та якості, можливість зміни висоти розташування закріплених предметів і дозволив би відпрацювання прямих та рублячих нокаутуючих ударів (згори вниз). Крім того, такий тренажер повинен бути пристосований для одночасного розбивання великої кількості предметів, тобто, повинен бути достатньо міцним. Поставлену задачу вирішено за рахунок розробки спортивного тренажера для розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення прямих та рублячих ударів, що містить основу та пристрій фіксування предметів для розбивання, де на основі з можливістю повздовжнього переміщення закріплені дві платформи, до яких прикріплені дві вертикальні стійки, в основному прямокутної форми, де вертикальні стійки мають пази, в яких розташовані дві висувні опори, в основному прямокутної форми, виконані з можливістю вертикального переміщення і фіксування в певних положеннях, і на яких розташовують предмет(и) для розбивання. Винахід далі розкривається з використанням наступних креслень: На Фіг. 1 показаний вигляд спортивного тренажера спереду; На Фіг. 2 показаний вигляд спортивного тренажера збоку; На Фіг. 3 показаний вигляд спортивного тренажера зверху; На Фіг. 4 показаний вигляд спортивного тренажера спереду із закріпленим мішком. В переважному втіленні винаходу дві вертикальні стійки виконані з можливістю регулювання відстані між ними, за рахунок переміщення платформ по основі і фіксування платформ на основі стопорними гвинтами. Залежно від розмірів предметів, що розбиваються, відстань між двома вертикальними стійками може змінюватись в діапазоні від 200 до 500 мм. При цьому довжина основи може складати від 500 до 700 мм. Висота тренажера в нерозкладеному стані становить від 400 до 600 мм. У випадку вертикального переміщення висувних опор в пазах вертикальних стійок, висота тренажера 1 UA 107553 C2 5 10 15 20 25 30 35 40 45 50 55 може бути збільшена до 1000 мм, що цілком достатньо для фіксування предметів на різній висоті залежно від зросту спортсмена та виконуваної вправи, наприклад відпрацювання ударів ліктями, руками або ногами. Фіксування висувної опори у вертикальній стійці виконується за допомогою фіксувального гвинта. Для цього, у верхній частині вертикальної стійки виконано наскрізний фіксувальний отвір, розташування якого співпадає із розташуванням наскрізних отворів, що виконані по всій довжині висувної опори, і фіксувальний гвинт, пронизуючи і вертикальну стійку, і висувну опору, розташовану в ній, фіксує висувну опору в певному положенні. Як відомо, при розбиванні предметів може утворюватись сміття, пил, друзки тощо. Для того, щоб запобігти засміченню, предмет(и) для розбивання можна помістити в мішок або сітку і розташувати його(їх) на вертикальних стійках і/або висувних опорах. Мішок або сітка будуть запобігати розлітанню пилу або друзок і збережуть місце тренувань відносно чистим. Зрозуміло, що в комплект поставки спортивного тренажера може входити комплект мішків і/або сіток, що дозволять займатись вдома без необхідності постійного прибирання. Мішок або сітка можуть бути виготовлені як з тканого, так і не з тканого матеріалу, що, в свою чергу, може бути природного або синтетичного походження. Переважно мішок або сітка можуть бути виготовлені з полімерного матеріалу, наприклад поліетилену, поліпропілену, поліестеру тощо. Або мішок або сітка можуть бути виготовлені з природних волокон, наприклад бавовни, льону, коноплі, копри тощо. В будь-якому випадку розміри, конфігурація і матеріал мішка або сітки не обмежуються наведеними вище прикладами, і ці приклади наведені лише з ціллю кращого розуміння винаходу, а не його обмеження. В одному з втілень винаходу, спортивний тренажер може мати засоби для кріплення предмета(ів) для розбивання на вертикальних стійках і/або висувних опорах. Під такими засобами кріплення в межах даного винаходу розуміють гачки, затискачі, гумові стрічки, мотузки, липучки тощо. Перелік таких засобів не вичерпується наведеним вище прикладами. Ці засоби забезпечують додаткове фіксування предмета(ів) для розбивання як окремо, так і випадку, коли вони поміщені в мішок або сітку. Засоби кріплення можуть бути виготовлені з будь-якого придатного матеріалу, що повинно бути цілком очевидно для фахівця в цій галузі. Далі більш детально описується конструктивна складова тренажера. Спортивний тренажер для розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення ударів містить основу 1, на якій з можливістю повздовжнього переміщення вздовж основи закріплені дві платформи 2, що мають повздовжні стопорні прорізи 3, а фіксування платформ на основі відбувається за допомогою стопорних гвинтів 4. До платформ 2 прикріплені дві вертикальні стійки 5, в основному прямокутної форми, що мають пази, в яких розташовані дві висувні опори 6, в основному прямокутної форми, виконані з можливістю вертикального переміщення і фіксування в певних положеннях фіксувальними гвинтами 7, що пронизують і вертикальну стійку, і висувну опору, розташовану в ній, через фіксувальні отвори 8, фіксуючи висувну опору в певному положенні (див. Фіг. 1-3). В одному з варіантів втілення винаходу, на двох вертикальних стійках 5 або двох висувних опорах 6 може бути закріплений мішок або сітка 9, в які поміщають твердий предмет(и) для розбивання (див. Фіг. 4). Спортивний тренажер для розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення ударів може бути виготовлений з матеріалів з достатньою міцністю та низькою питомою щільністю (дерево, деревні матеріали, композитні матеріали, метал). Найбільш переважним матеріалом для виготовлення конструктивних елементів тренажера є різні тверді породи деревини, такі як дуб, бук, ясен, граб тощо, або деревні матеріали, такі як різні види фанери, наприклад фанера марки ФК, і т.і., що поєднує в собі легкість, гнучкість і міцність. Слід відзначити, що фанера є стійким до навантажень і ударостійким матеріалом. Також можливе виготовлення основи і елементів вертикальних стійок із цільної або клеєної деревини пружних і твердих порід дерева (дуб, бук, ясен, граб). Тренажер використовується наступним чином. Тренажер розташовується на будь-якій рівній поверхні. залежності від завдання і вибраних розмірів твердого предмета для розбивання встановлюється необхідна відстань між вертикальними стійками 5 за рахунок повздовжнього переміщення платформ 2 по основі 1 і фіксування платформ 2 стопорними гвинтами 4. Також регулюється висота вертикальних стійок 5 за рахунок опускання чи підіймання висувних опор 6 і фіксування їх у вертикальних стійках фіксувальними гвинтами 7. Після закінчення підготовки тренажера, зверху на висувні опори 6 викладають предмет для розбивання, наприклад дерев'яну дошку, і тренажер готовий до використання, тобто розбивання рукою, ліктем або ногою розташованого на ньому предмета. 2 UA 107553 C2 5 10 15 Як варіант втілення винаходу, твердий(і) предмет(и) для розбивання може вкладатись в мішок або сітку 9, закріплену, наприклад на висувних опорах 6, або ж твердий(і) предмет(и) для розбивання може спочатку вкладатись у мішок або сітку 9 і потім викладатись на висувні опори 6 з фіксацією або ні засобами для кріплення предмета(ів) для розбивання. Як предмет(и) для розбивання може бути використаний будь-який твердий(і) предмет(и) прийнятного розміру. Наприклад, предметом для розбивання може бути дошка з деревини або фанери, цеглина, бетонний блок тощо. Можливе одночасне використання декількох предметів для розбивання розташованих один на одному. Кількість предметів для одночасного розбивання спеціально не обмежується і визначається спортсменом індивідуально, залежно від його навичок та підготовки. Запропонований тренажер є компактним і мобільним, забезпечує широкий інтервал регулювань як по висоті, так і по ширині, щодо розташування предмета(ів) для розбивання з різними розмірами та масою і дозволяє відпрацьовувати концентровані проникаючі прямі та рублячі удари зверху вниз при розбиванні твердого предмета(ів). Використання запропонованого тренажера забезпечує формування стійких навичок нанесення прямих та рублячих ударів з можливістю відпрацювання великого різноманіття ударів. ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Спортивний тренажер для розвитку навичок розбивання твердих предметів та відпрацьовування техніки нанесення прямих та рублячих ударів, що містить основу та пристрій фіксування предметів для розбивання, який відрізняється тим, що на основі з можливістю повздовжнього переміщення закріплені дві платформи, до яких прикріплені дві вертикальні стійки, де вертикальні стійки мають пази, в яких розташовані дві висувні опори, виконані з можливістю вертикального переміщення і фіксування в положеннях, що відповідають розташуванню фіксувальних отворів на висувних опорах, і на яких розташовано щонайменше один предмет для розбивання. 2. Спортивний тренажер за пунктом 1, який відрізняється тим, що дві вертикальні стійки виконані з можливістю регулювання відстані між ними за рахунок переміщення платформ по основі і фіксування платформ на основі стопорними гвинтами. 3. Спортивний тренажер за пунктом 1, який відрізняється тим, що висота тренажера регулюється в діапазоні від 500 до 1000 мм. 4. Спортивний тренажер за пунктом 1, який відрізняється тим, що вертикальні стійкі і/або висувні опори мають засоби для кріплення щонайменше одного предмета для розбивання. 5. Спортивний тренажер за пунктом 1, який відрізняється тим, що додатково містить мішок або сітку, закріплену на вертикальних стійках або висувних опорах. 3 UA 107553 C2 4 UA 107553 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
