Система виявлення фіксації верхньої пресформи преса та відповідний спосіб

Номер патенту: 107992

Опубліковано: 10.03.2015

Автор: Кван Дзінсін

Завантажити PDF файл.

Формула / Реферат

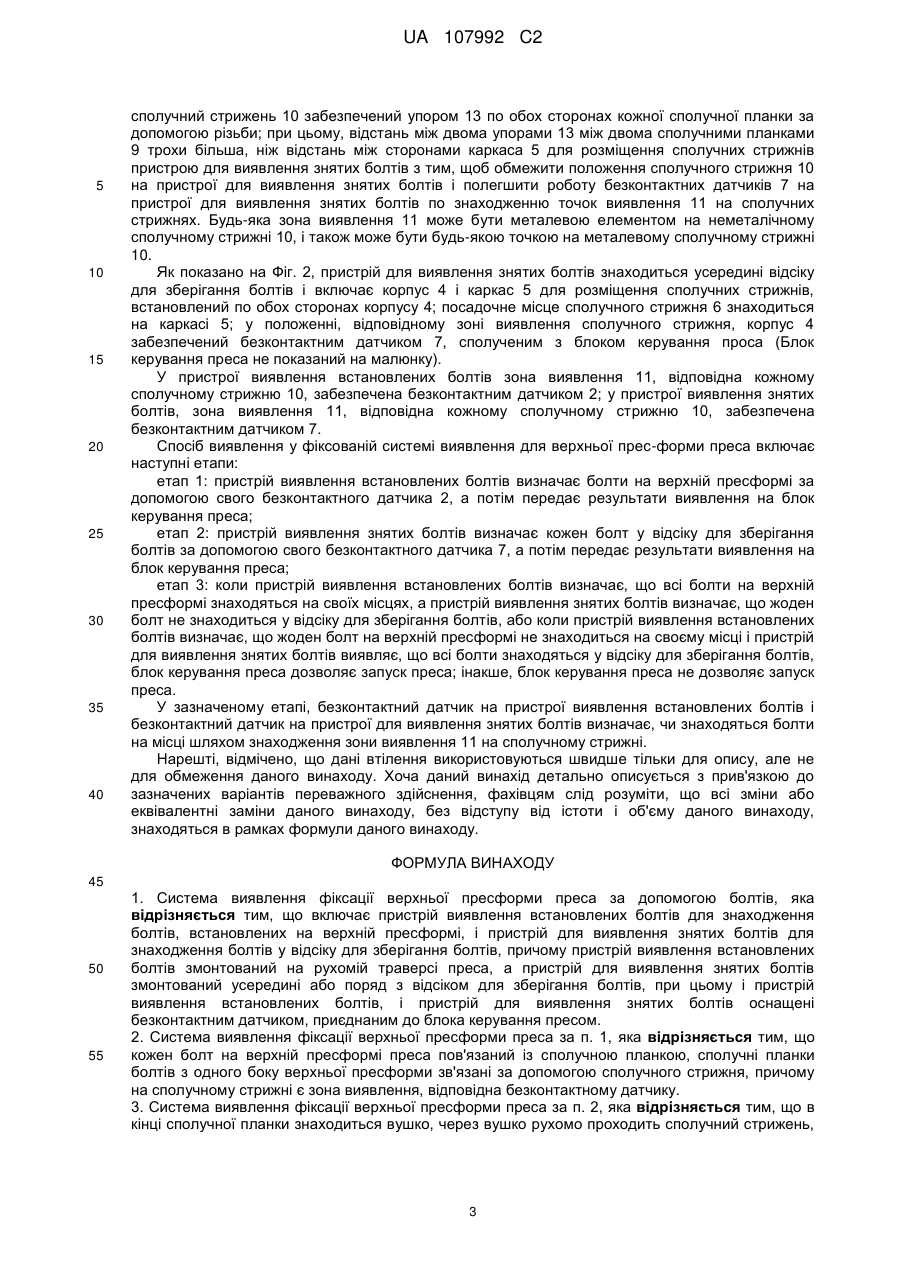

1. Система виявлення фіксації верхньої пресформи преса за допомогою болтів, яка відрізняється тим, що включає пристрій виявлення встановлених болтів для знаходження болтів, встановлених на верхній пресформі, і пристрій для виявлення знятих болтів для знаходження болтів у відсіку для зберігання болтів, причому пристрій виявлення встановлених болтів змонтований на рухомій траверсі преса, а пристрій для виявлення знятих болтів змонтований усередині або поряд з відсіком для зберігання болтів, при цьому і пристрій виявлення встановлених болтів, і пристрій для виявлення знятих болтів оснащені безконтактним датчиком, приєднаним до блока керування пресом.

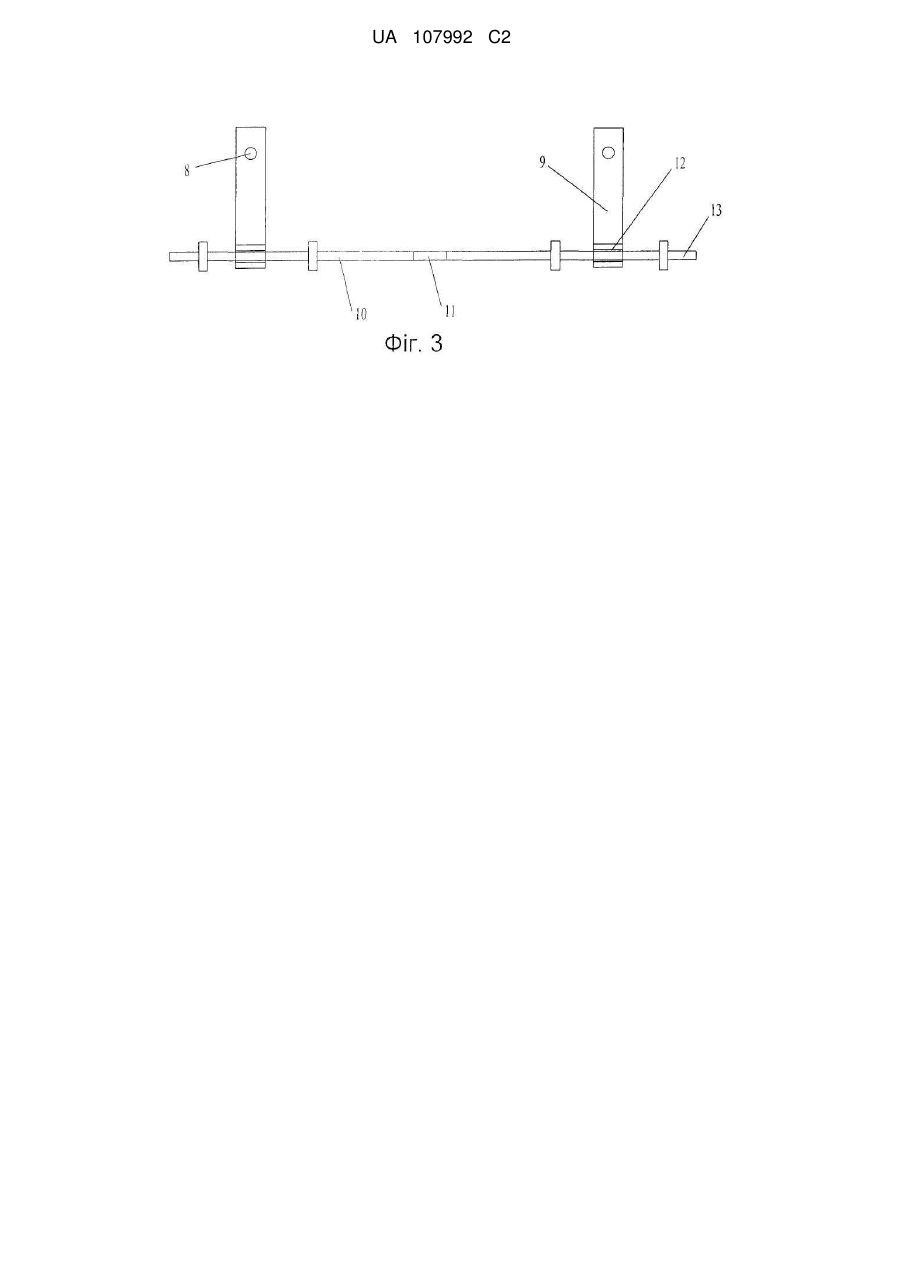

2. Система виявлення фіксації верхньої пресформи преса за п. 1, яка відрізняється тим, що кожен болт на верхній пресформі преса пов'язаний із сполучною планкою, сполучні планки болтів з одного боку верхньої пресформи зв'язані за допомогою сполучного стрижня, причому на сполучному стрижні є зона виявлення, відповідна безконтактному датчику.

3. Система виявлення фіксації верхньої пресформи преса за п. 2, яка відрізняється тим, що в кінці сполучної планки знаходиться вушко, через вушко рухомо проходить сполучний стрижень, а на сполучному стрижні встановлений упор для обмеження осьового переміщення сполучного стрижня.

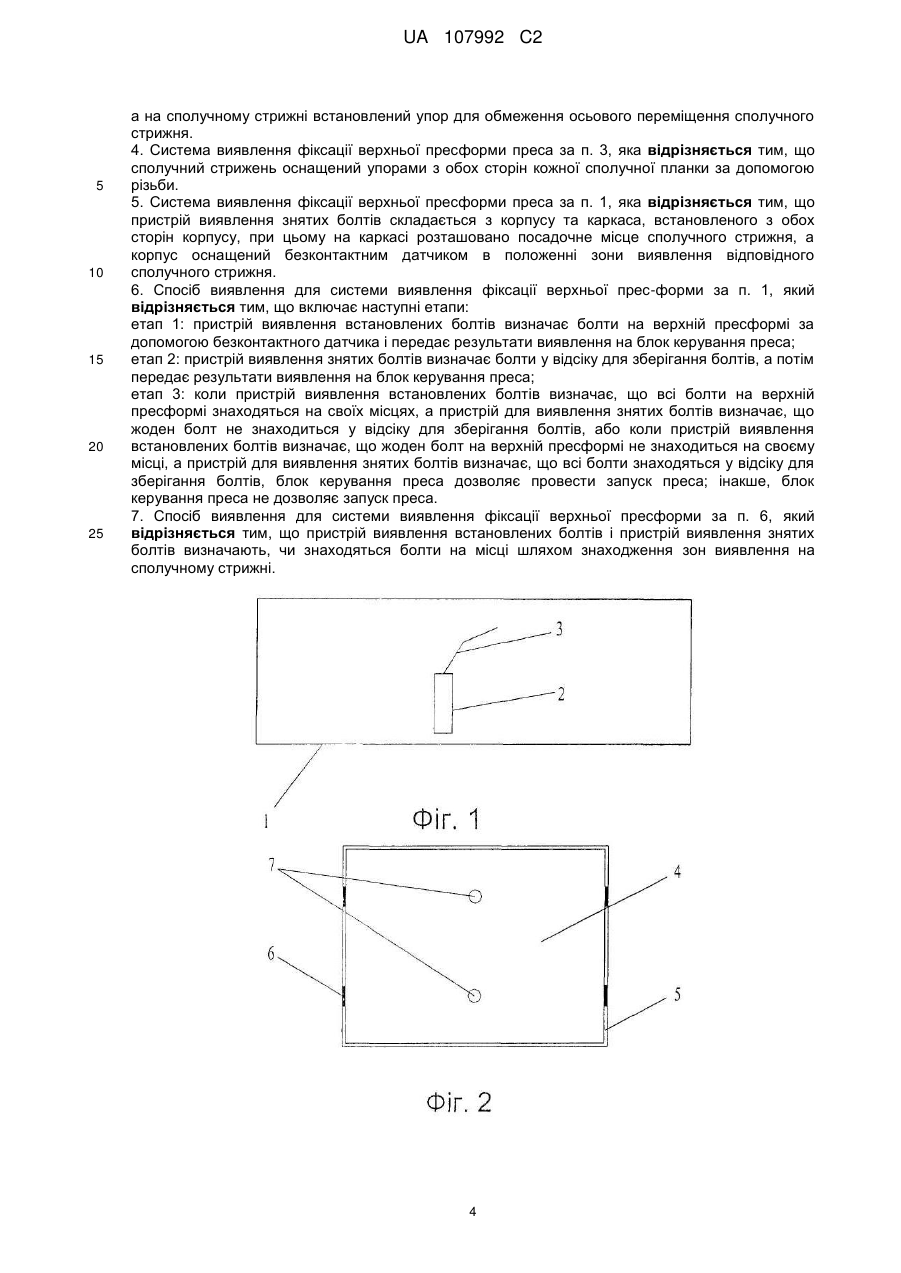

4. Система виявлення фіксації верхньої пресформи преса за п. 3, яка відрізняється тим, що сполучний стрижень оснащений упорами з обох сторін кожної сполучної планки за допомогою різьби.

5. Система виявлення фіксації верхньої пресформи преса за п. 1, яка відрізняється тим, що пристрій виявлення знятих болтів складається з корпусу та каркаса, встановленого з обох сторін корпусу, при цьому на каркасі розташовано посадочне місце сполучного стрижня, а корпус оснащений безконтактним датчиком в положенні зони виявлення відповідного сполучного стрижня.

6. Спосіб виявлення для системи виявлення фіксації верхньої прес-форми за п. 1, який відрізняється тим, що включає наступні етапи:

етап 1: пристрій виявлення встановлених болтів визначає болти на верхній пресформі за допомогою безконтактного датчика і передає результати виявлення на блок керування преса;

етап 2: пристрій виявлення знятих болтів визначає болти у відсіку для зберігання болтів, а потім передає результати виявлення на блок керування преса;

етап 3: коли пристрій виявлення встановлених болтів визначає, що всі болти на верхній пресформі знаходяться на своїх місцях, а пристрій для виявлення знятих болтів визначає, що жоден болт не знаходиться у відсіку для зберігання болтів, або коли пристрій виявлення встановлених болтів визначає, що жоден болт на верхній пресформі не знаходиться на своєму місці, а пристрій для виявлення знятих болтів визначає, що всі болти знаходяться у відсіку для зберігання болтів, блок керування преса дозволяє провести запуск преса; інакше, блок керування преса не дозволяє запуск преса.

7. Спосіб виявлення для системи виявлення фіксації верхньої пресформи за п. 6, який відрізняється тим, що пристрій виявлення встановлених болтів і пристрій виявлення знятих болтів визначають, чи знаходяться болти на місці шляхом знаходження зон виявлення на сполучному стрижні.

Текст

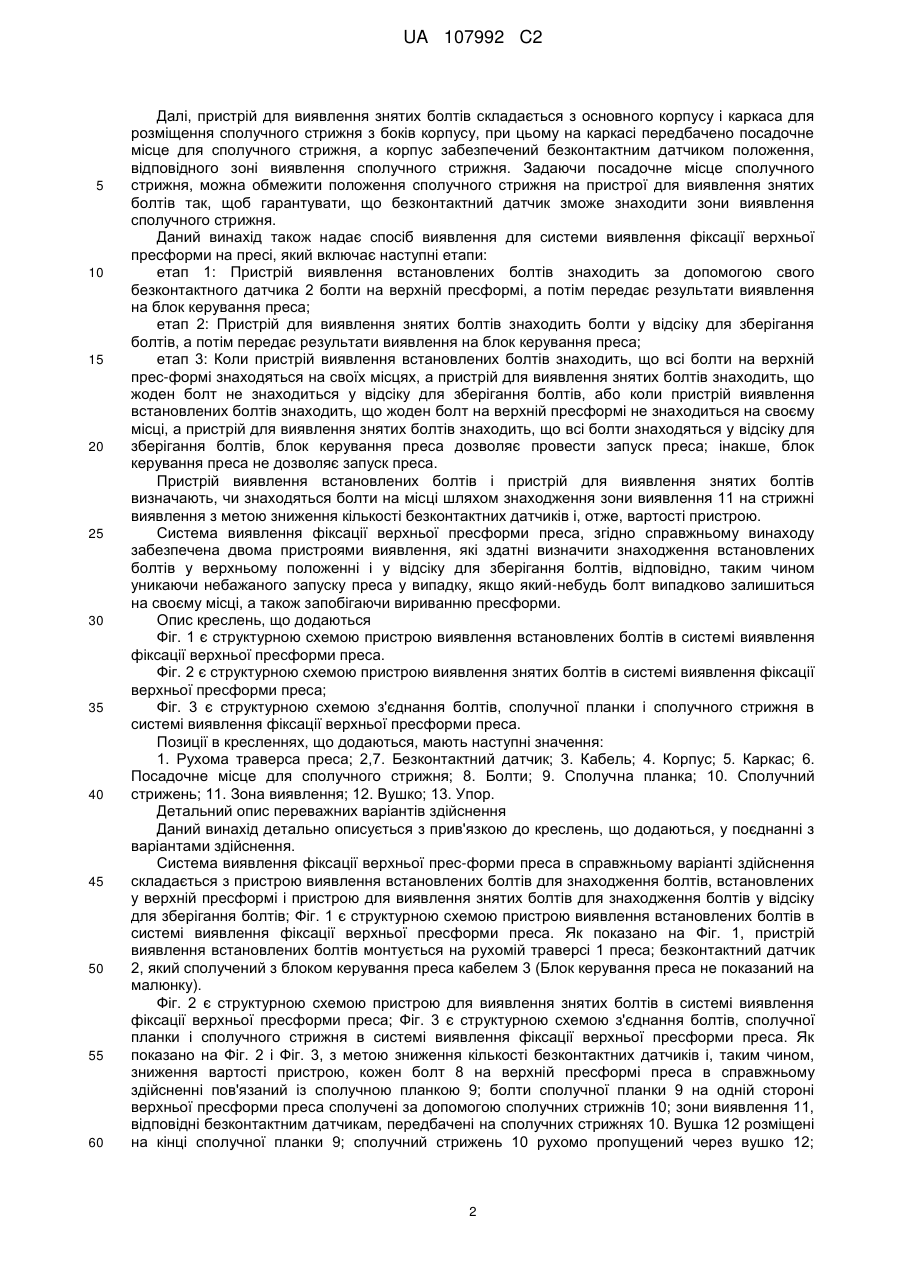

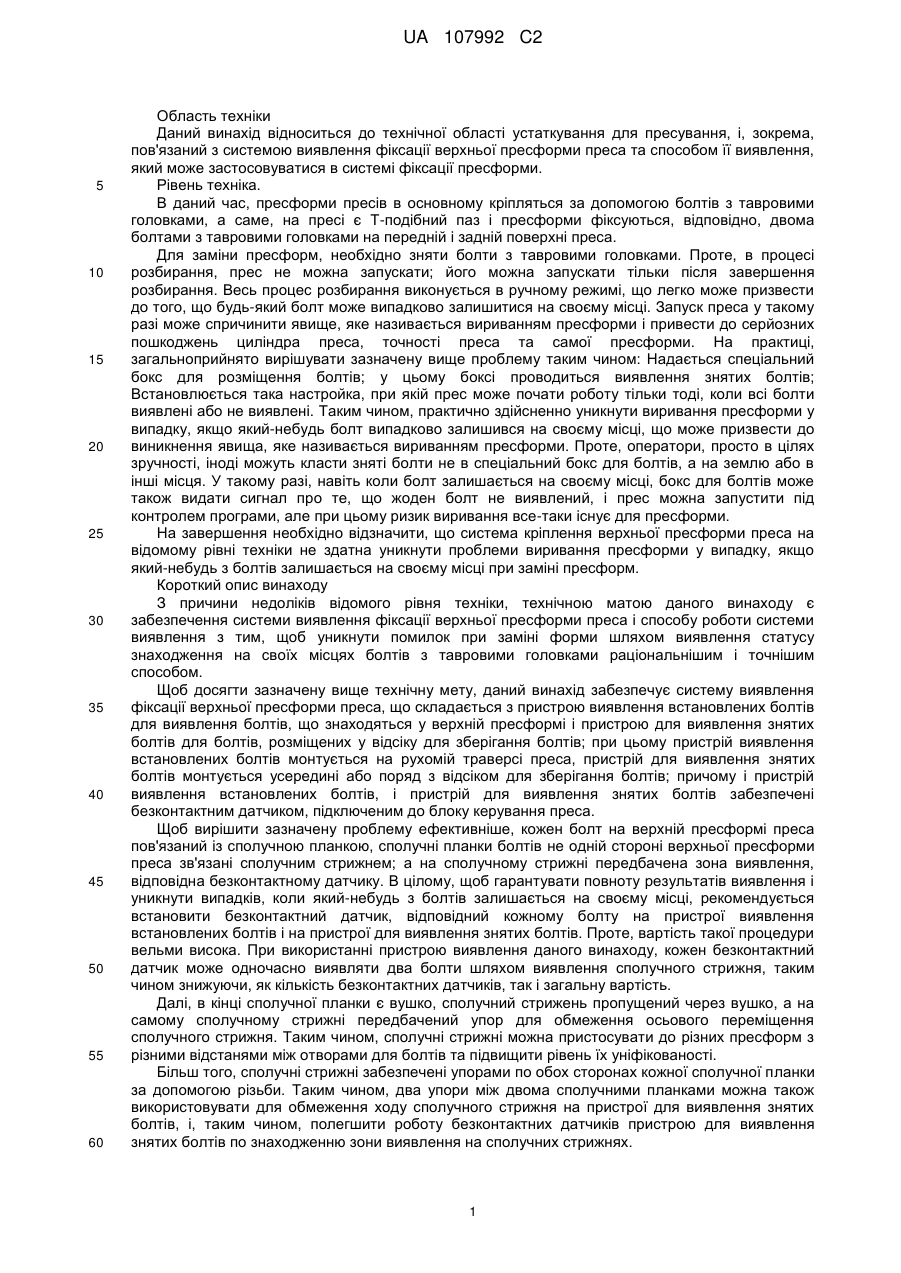

Реферат: Розкрита система виявлення фіксації верхньої пресформи преса, що включає пристрій виявлення встановлених болтів для знаходження болтів (8), встановлених на верхній пресформі, а також пристрій виявлення знятих болтів для знаходження болтів (8) у відсіку для зберігання болтів. Пристрій виявлення встановлених болтів монтується на рухомій траверсі (1) преса, а пристрій для виявлення знятих болтів встановлюється усередині або поряд з відсіком для зберігання болтів; і пристрій виявлення встановлених болтів, і пристрій виявлення знятих болтів оснащені безконтактним датчиком (2, 7), сполученим з блоком керування преса. Крім того, розкритий спосіб виявлення болтів за допомогою використання системи виявлення фіксації. Система виявлення складається з двох пристроїв виявлення і може визначати положення болта, якщо він встановлений на верхній пресформі або знятий і знаходиться у відсіку для зберігання болтів, таким чином запобігаючи небажаному запуску преса у випадку, якщо будь-який болт випадково залишився на своєму місці, і гарантуючи, що жоден болт не буде випадково залишений на своєму місці під час заміни пресформи. UA 107992 C2 (12) UA 107992 C2 UA 107992 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід відноситься до технічної області устаткування для пресування, і, зокрема, пов'язаний з системою виявлення фіксації верхньої пресформи преса та способом її виявлення, який може застосовуватися в системі фіксації пресформи. Рівень техніка. В даний час, пресформи пресів в основному кріпляться за допомогою болтів з тавровими головками, а саме, на пресі є Т-подібний паз і пресформи фіксуються, відповідно, двома болтами з тавровими головками на передній і задній поверхні преса. Для заміни пресформ, необхідно зняти болти з тавровими головками. Проте, в процесі розбирання, прес не можна запускати; його можна запускати тільки після завершення розбирання. Весь процес розбирання виконується в ручному режимі, що легко може призвести до того, що будь-який болт може випадково залишитися на своєму місці. Запуск преса у такому разі може спричинити явище, яке називається вириванням пресформи і привести до серйозних пошкоджень циліндра преса, точності преса та самої пресформи. На практиці, загальноприйнято вирішувати зазначену вище проблему таким чином: Надається спеціальний бокс для розміщення болтів; у цьому боксі проводиться виявлення знятих болтів; Встановлюється така настройка, при якій прес може почати роботу тільки тоді, коли всі болти виявлені або не виявлені. Таким чином, практично здійсненно уникнути виривання пресформи у випадку, якщо який-небудь болт випадково залишився на своєму місці, що може призвести до виникнення явища, яке називається вириванням пресформи. Проте, оператори, просто в цілях зручності, іноді можуть класти зняті болти не в спеціальний бокс для болтів, а на землю або в інші місця. У такому разі, навіть коли болт залишається на своєму місці, бокс для болтів може також видати сигнал про те, що жоден болт не виявлений, і прес можна запустити під контролем програми, але при цьому ризик виривання все-таки існує для пресформи. На завершення необхідно відзначити, що система кріплення верхньої пресформи преса на відомому рівні техніки не здатна уникнути проблеми виривання пресформи у випадку, якщо який-небудь з болтів залишається на своєму місці при заміні пресформ. Короткий опис винаходу З причини недоліків відомого рівня техніки, технічною матою даного винаходу є забезпечення системи виявлення фіксації верхньої пресформи преса і способу роботи системи виявлення з тим, щоб уникнути помилок при заміні форми шляхом виявлення статусу знаходження на своїх місцях болтів з тавровими головками раціональнішим і точнішим способом. Щоб досягти зазначену вище технічну мету, даний винахід забезпечує систему виявлення фіксації верхньої пресформи преса, що складається з пристрою виявлення встановлених болтів для виявлення болтів, що знаходяться у верхній пресформі і пристрою для виявлення знятих болтів для болтів, розміщених у відсіку для зберігання болтів; при цьому пристрій виявлення встановлених болтів монтується на рухомій траверсі преса, пристрій для виявлення знятих болтів монтується усередині або поряд з відсіком для зберігання болтів; причому і пристрій виявлення встановлених болтів, і пристрій для виявлення знятих болтів забезпечені безконтактним датчиком, підключеним до блоку керування преса. Щоб вирішити зазначену проблему ефективніше, кожен болт на верхній пресформі преса пов'язаний із сполучною планкою, сполучні планки болтів не одній стороні верхньої пресформи преса зв'язані сполучним стрижнем; а на сполучному стрижні передбачена зона виявлення, відповідна безконтактному датчику. В цілому, щоб гарантувати повноту результатів виявлення і уникнути випадків, коли який-небудь з болтів залишається на своєму місці, рекомендується встановити безконтактний датчик, відповідний кожному болту на пристрої виявлення встановлених болтів і на пристрої для виявлення знятих болтів. Проте, вартість такої процедури вельми висока. При використанні пристрою виявлення даного винаходу, кожен безконтактний датчик може одночасно виявляти два болти шляхом виявлення сполучного стрижня, таким чином знижуючи, як кількість безконтактних датчиків, так і загальну вартість. Далі, в кінці сполучної планки є вушко, сполучний стрижень пропущений через вушко, а на самому сполучному стрижні передбачений упор для обмеження осьового переміщення сполучного стрижня. Таким чином, сполучні стрижні можна пристосувати до різних пресформ з різними відстанями між отворами для болтів та підвищити рівень їх уніфікованості. Більш того, сполучні стрижні забезпечені упорами по обох сторонах кожної сполучної планки за допомогою різьби. Таким чином, два упори між двома сполучними планками можна також використовувати для обмеження ходу сполучного стрижня на пристрої для виявлення знятих болтів, і, таким чином, полегшити роботу безконтактних датчиків пристрою для виявлення знятих болтів по знаходженню зони виявлення на сполучних стрижнях. 1 UA 107992 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі, пристрій для виявлення знятих болтів складається з основного корпусу і каркаса для розміщення сполучного стрижня з боків корпусу, при цьому на каркасі передбачено посадочне місце для сполучного стрижня, а корпус забезпечений безконтактним датчиком положення, відповідного зоні виявлення сполучного стрижня. Задаючи посадочне місце сполучного стрижня, можна обмежити положення сполучного стрижня на пристрої для виявлення знятих болтів так, щоб гарантувати, що безконтактний датчик зможе знаходити зони виявлення сполучного стрижня. Даний винахід також надає спосіб виявлення для системи виявлення фіксації верхньої пресформи на пресі, який включає наступні етапи: етап 1: Пристрій виявлення встановлених болтів знаходить за допомогою свого безконтактного датчика 2 болти на верхній пресформі, а потім передає результати виявлення на блок керування преса; етап 2: Пристрій для виявлення знятих болтів знаходить болти у відсіку для зберігання болтів, а потім передає результати виявлення на блок керування преса; етап 3: Коли пристрій виявлення встановлених болтів знаходить, що всі болти на верхній прес-формі знаходяться на своїх місцях, а пристрій для виявлення знятих болтів знаходить, що жоден болт не знаходиться у відсіку для зберігання болтів, абo коли пристрій виявлення встановлених болтів знаходить, що жоден болт на верхній пресформі не знаходиться на своєму місці, а пристрій для виявлення знятих болтів знаходить, що всі болти знаходяться у відсіку для зберігання болтів, блок керування преса дозволяє провести запуск преса; інакше, блок керування преса не дозволяє запуск преса. Пристрій виявлення встановлених болтів і пристрій для виявлення знятих болтів визначають, чи знаходяться болти на місці шляхом знаходження зони виявлення 11 на стрижні виявлення з метою зниження кількості безконтактних датчиків і, отже, вартості пристрою. Система виявлення фіксації верхньої пресформи преса, згідно справжньому винаходу забезпечена двома пристроями виявлення, які здатні визначити знаходження встановлених болтів у верхньому положенні і у відсіку для зберігання болтів, відповідно, таким чином уникаючи небажаного запуску преса у випадку, якщо який-небудь болт випадково залишиться на своєму місці, а також запобігаючи вириванню пресформи. Опис креслень, що додаються Фіг. 1 є структурною схемою пристрою виявлення встановлених болтів в системі виявлення фіксації верхньої пресформи преса. Фіг. 2 є структурною схемою пристрою виявлення знятих болтів в системі виявлення фіксації верхньої пресформи преса; Фіг. 3 є структурною схемою з'єднання болтів, сполучної планки і сполучного стрижня в системі виявлення фіксації верхньої пресформи преса. Позиції в кресленнях, що додаються, мають наступні значення: 1. Рухома траверса преса; 2,7. Безконтактний датчик; 3. Кабель; 4. Корпус; 5. Каркас; 6. Посадочне місце для сполучного стрижня; 8. Болти; 9. Сполучна планка; 10. Сполучний стрижень; 11. Зона виявлення; 12. Вушко; 13. Упор. Детальний опис переважних варіантів здійснення Даний винахід детально описується з прив'язкою до креслень, що додаються, у поєднанні з варіантами здійснення. Система виявлення фіксації верхньої прес-форми преса в справжньому варіанті здійснення складається з пристрою виявлення встановлених болтів для знаходження болтів, встановлених у верхній пресформі і пристрою для виявлення знятих болтів для знаходження болтів у відсіку для зберігання болтів; Фіг. 1 є структурною схемою пристрою виявлення встановлених болтів в системі виявлення фіксації верхньої пресформи преса. Як показано на Фіг. 1, пристрій виявлення встановлених болтів монтується на рухомій траверсі 1 преса; безконтактний датчик 2, який сполучений з блоком керування преса кабелем 3 (Блок керування преса не показаний на малюнку). Фіг. 2 є структурною схемою пристрою для виявлення знятих болтів в системі виявлення фіксації верхньої пресформи преса; Фіг. 3 є структурною схемою з'єднання болтів, сполучної планки і сполучного стрижня в системі виявлення фіксації верхньої пресформи преса. Як показано на Фіг. 2 і Фіг. 3, з метою зниження кількості безконтактних датчиків і, таким чином, зниження вартості пристрою, кожен болт 8 на верхній пресформі преса в справжньому здійсненні пов'язаний із сполучною планкою 9; болти сполучної планки 9 на одній стороні верхньої пресформи преса сполучені за допомогою сполучних стрижнів 10; зони виявлення 11, відповідні безконтактним датчикам, передбачені на сполучних стрижнях 10. Вушка 12 розміщені на кінці сполучної планки 9; сполучний стрижень 10 рухомо пропущений через вушко 12; 2 UA 107992 C2 5 10 15 20 25 30 35 40 сполучний стрижень 10 забезпечений упором 13 по обох сторонах кожної сполучної планки за допомогою різьби; при цьому, відстань між двома упорами 13 між двома сполучними планками 9 трохи більша, ніж відстань між сторонами каркаса 5 для розміщення сполучних стрижнів пристрою для виявлення знятих болтів з тим, щоб обмежити положення сполучного стрижня 10 на пристрої для виявлення знятих болтів і полегшити роботу безконтактних датчиків 7 на пристрої для виявлення знятих болтів по знаходженню точок виявлення 11 на сполучних стрижнях. Будь-яка зона виявлення 11 може бути металевою елементом на неметалічному сполучному стрижні 10, і також може бути будь-якою точкою на металевому сполучному стрижні 10. Як показано на Фіг. 2, пристрій для виявлення знятих болтів знаходиться усередині відсіку для зберігання болтів і включає корпус 4 і каркас 5 для розміщення сполучних стрижнів, встановлений по обох сторонах корпусу 4; посадочне місце сполучного стрижня 6 знаходиться на каркасі 5; у положенні, відповідному зоні виявлення сполучного стрижня, корпус 4 забезпечений безконтактним датчиком 7, сполученим з блоком керування проса (Блок керування преса не показаний на малюнку). У пристрої виявлення встановлених болтів зона виявлення 11, відповідна кожному сполучному стрижню 10, забезпечена безконтактним датчиком 2; у пристрої виявлення знятих болтів, зона виявлення 11, відповідна кожному сполучному стрижню 10, забезпечена безконтактним датчиком 7. Спосіб виявлення у фіксованій системі виявлення для верхньої прес-форми преса включає наступні етапи: етап 1: пристрій виявлення встановлених болтів визначає болти на верхній пресформі за допомогою свого безконтактного датчика 2, а потім передає результати виявлення на блок керування преса; етап 2: пристрій виявлення знятих болтів визначає кожен болт у відсіку для зберігання болтів за допомогою свого безконтактного датчика 7, а потім передає результати виявлення на блок керування преса; етап 3: коли пристрій виявлення встановлених болтів визначає, що всі болти на верхній пресформі знаходяться на своїх місцях, а пристрій виявлення знятих болтів визначає, що жоден болт не знаходиться у відсіку для зберігання болтів, або коли пристрій виявлення встановлених болтів визначає, що жоден болт на верхній пресформі не знаходиться на своєму місці і пристрій для виявлення знятих болтів виявляє, що всі болти знаходяться у відсіку для зберігання болтів, блок керування преса дозволяє запуск преса; інакше, блок керування преса не дозволяє запуск преса. У зазначеному етапі, безконтактний датчик на пристрої виявлення встановлених болтів і безконтактний датчик на пристрої для виявлення знятих болтів визначає, чи знаходяться болти на місці шляхом знаходження зони виявлення 11 на сполучному стрижні. Нарешті, відмічено, що дані втілення використовуються швидше тільки для опису, але не для обмеження даного винаходу. Хоча даний винахід детально описується з прив'язкою до зазначених варіантів переважного здійснення, фахівцям слід розуміти, що всі зміни або еквівалентні заміни даного винаходу, без відступу від істоти і об'єму даного винаходу, знаходяться в рамках формули даного винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Система виявлення фіксації верхньої пресформи преса за допомогою болтів, яка відрізняється тим, що включає пристрій виявлення встановлених болтів для знаходження болтів, встановлених на верхній пресформі, і пристрій для виявлення знятих болтів для знаходження болтів у відсіку для зберігання болтів, причому пристрій виявлення встановлених болтів змонтований на рухомій траверсі преса, а пристрій для виявлення знятих болтів змонтований усередині або поряд з відсіком для зберігання болтів, при цьому і пристрій виявлення встановлених болтів, і пристрій для виявлення знятих болтів оснащені безконтактним датчиком, приєднаним до блока керування пресом. 2. Система виявлення фіксації верхньої пресформи преса за п. 1, яка відрізняється тим, що кожен болт на верхній пресформі преса пов'язаний із сполучною планкою, сполучні планки болтів з одного боку верхньої пресформи зв'язані за допомогою сполучного стрижня, причому на сполучному стрижні є зона виявлення, відповідна безконтактному датчику. 3. Система виявлення фіксації верхньої пресформи преса за п. 2, яка відрізняється тим, що в кінці сполучної планки знаходиться вушко, через вушко рухомо проходить сполучний стрижень, 3 UA 107992 C2 5 10 15 20 25 а на сполучному стрижні встановлений упор для обмеження осьового переміщення сполучного стрижня. 4. Система виявлення фіксації верхньої пресформи преса за п. 3, яка відрізняється тим, що сполучний стрижень оснащений упорами з обох сторін кожної сполучної планки за допомогою різьби. 5. Система виявлення фіксації верхньої пресформи преса за п. 1, яка відрізняється тим, що пристрій виявлення знятих болтів складається з корпусу та каркаса, встановленого з обох сторін корпусу, при цьому на каркасі розташовано посадочне місце сполучного стрижня, а корпус оснащений безконтактним датчиком в положенні зони виявлення відповідного сполучного стрижня. 6. Спосіб виявлення для системи виявлення фіксації верхньої прес-форми за п. 1, який відрізняється тим, що включає наступні етапи: етап 1: пристрій виявлення встановлених болтів визначає болти на верхній пресформі за допомогою безконтактного датчика і передає результати виявлення на блок керування преса; етап 2: пристрій виявлення знятих болтів визначає болти у відсіку для зберігання болтів, а потім передає результати виявлення на блок керування преса; етап 3: коли пристрій виявлення встановлених болтів визначає, що всі болти на верхній пресформі знаходяться на своїх місцях, а пристрій для виявлення знятих болтів визначає, що жоден болт не знаходиться у відсіку для зберігання болтів, або коли пристрій виявлення встановлених болтів визначає, що жоден болт на верхній пресформі не знаходиться на своєму місці, а пристрій для виявлення знятих болтів визначає, що всі болти знаходяться у відсіку для зберігання болтів, блок керування преса дозволяє провести запуск преса; інакше, блок керування преса не дозволяє запуск преса. 7. Спосіб виявлення для системи виявлення фіксації верхньої пресформи за п. 6, який відрізняється тим, що пристрій виявлення встановлених болтів і пристрій виявлення знятих болтів визначають, чи знаходяться болти на місці шляхом знаходження зон виявлення на сполучному стрижні. 4 UA 107992 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

Назва патенту англійською

Fixed detection system for upper mold on pressing machine and detection method thereof

Автори англійською

Quan, Jingxin

Автори російською

Кван Дзинсин

МПК / Мітки

МПК: B30B 15/00, B30B 15/02, F16B 41/00

Мітки: спосіб, преса, верхньої, пресформи, система, відповідний, виявлення, фіксації
