Петля для протипожежних дверей

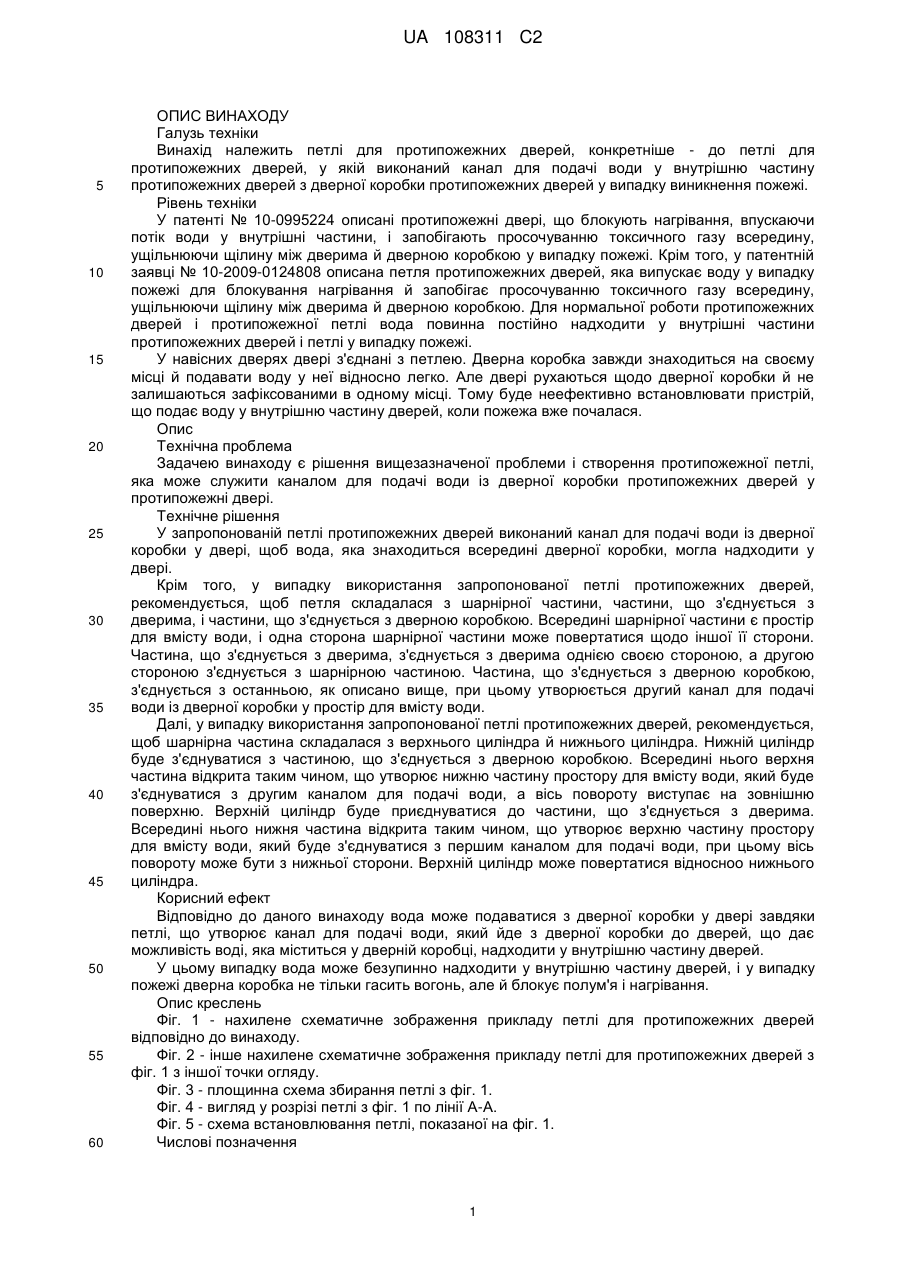

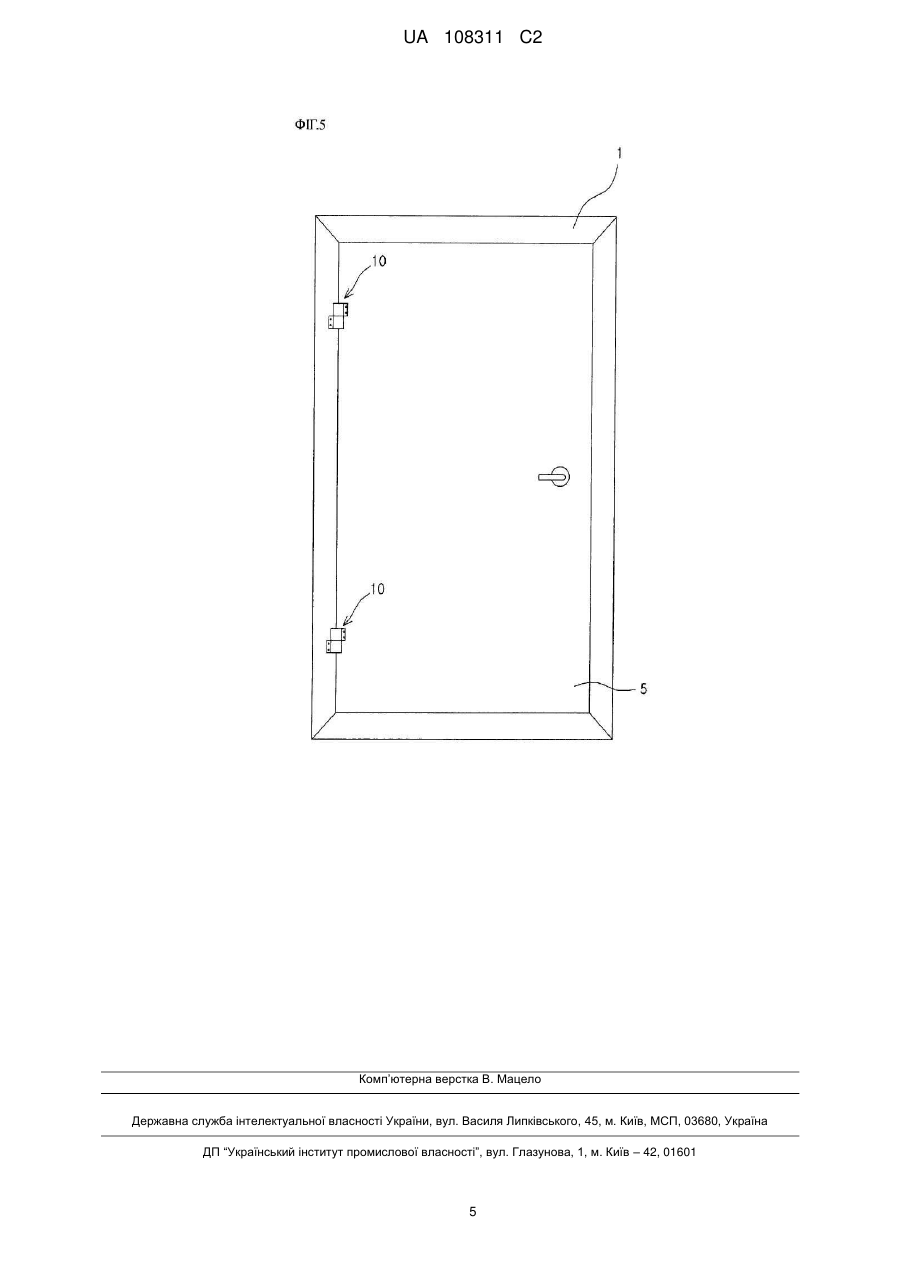

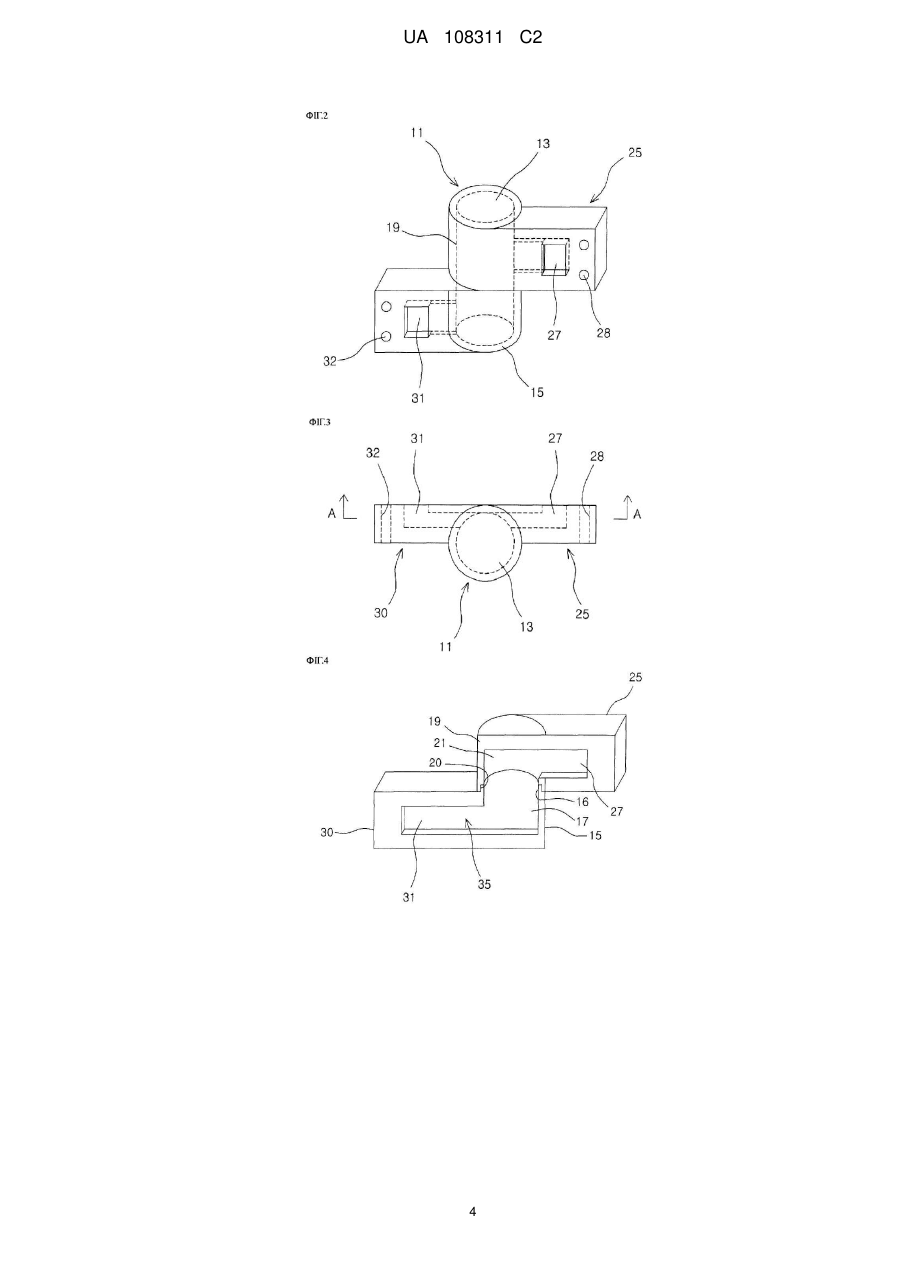

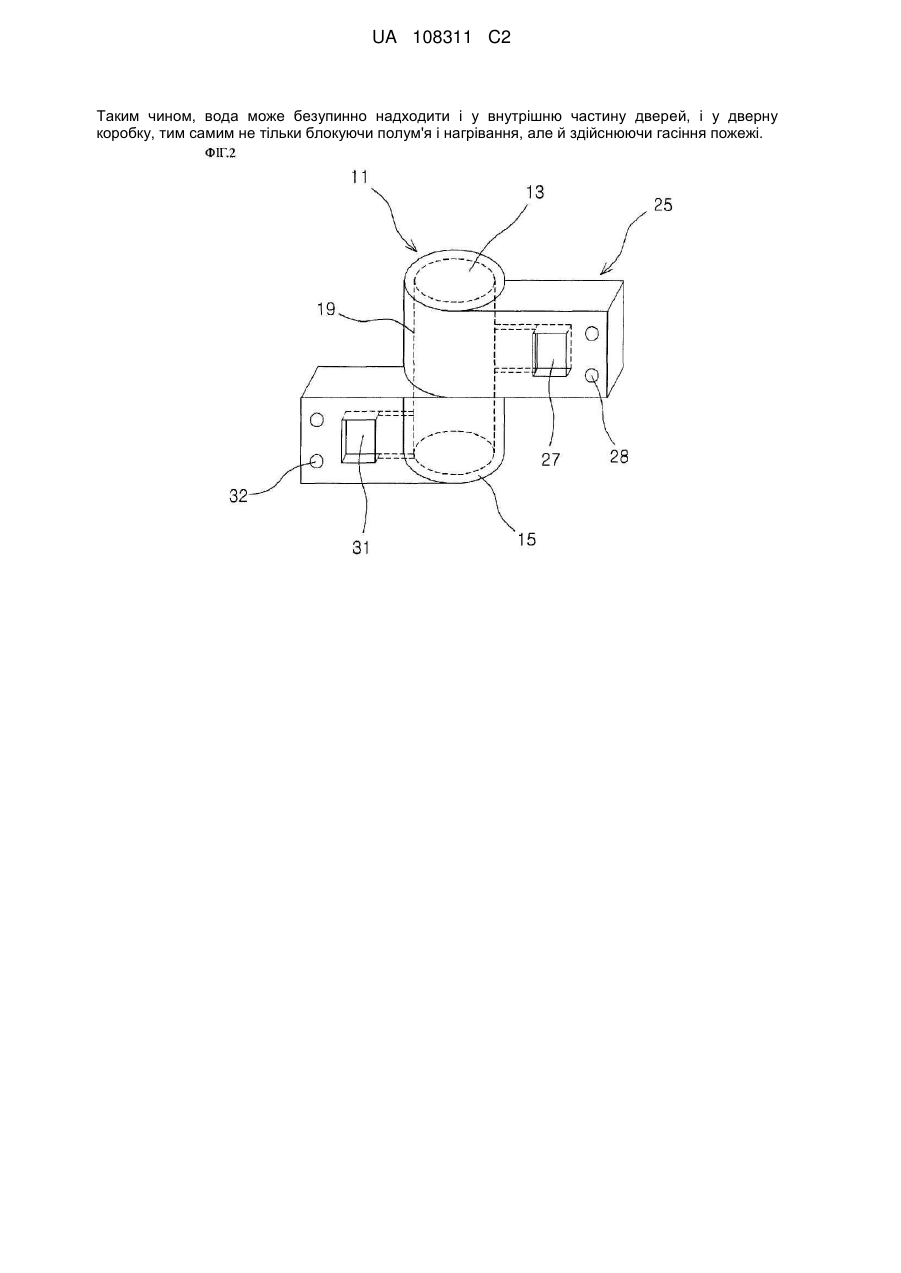

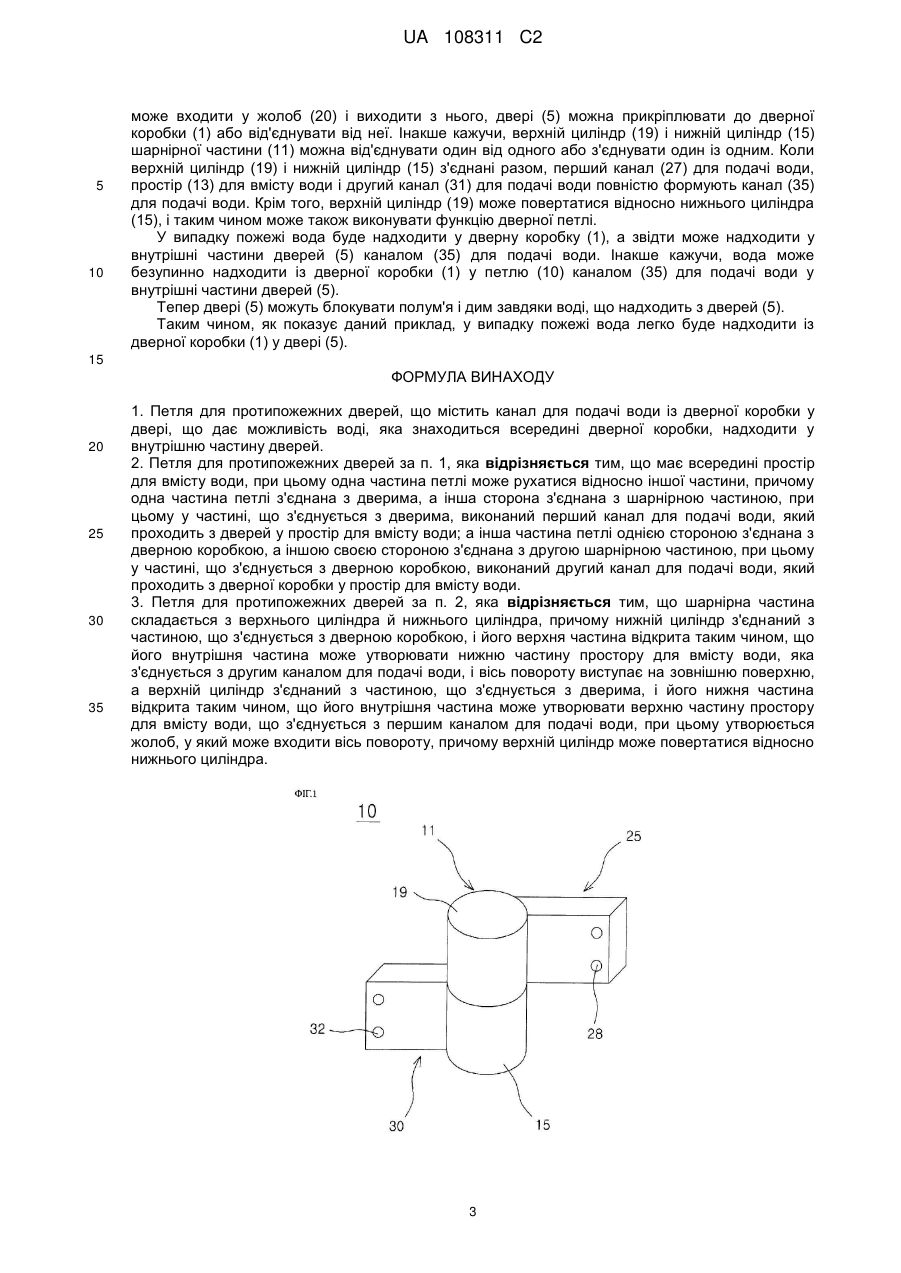

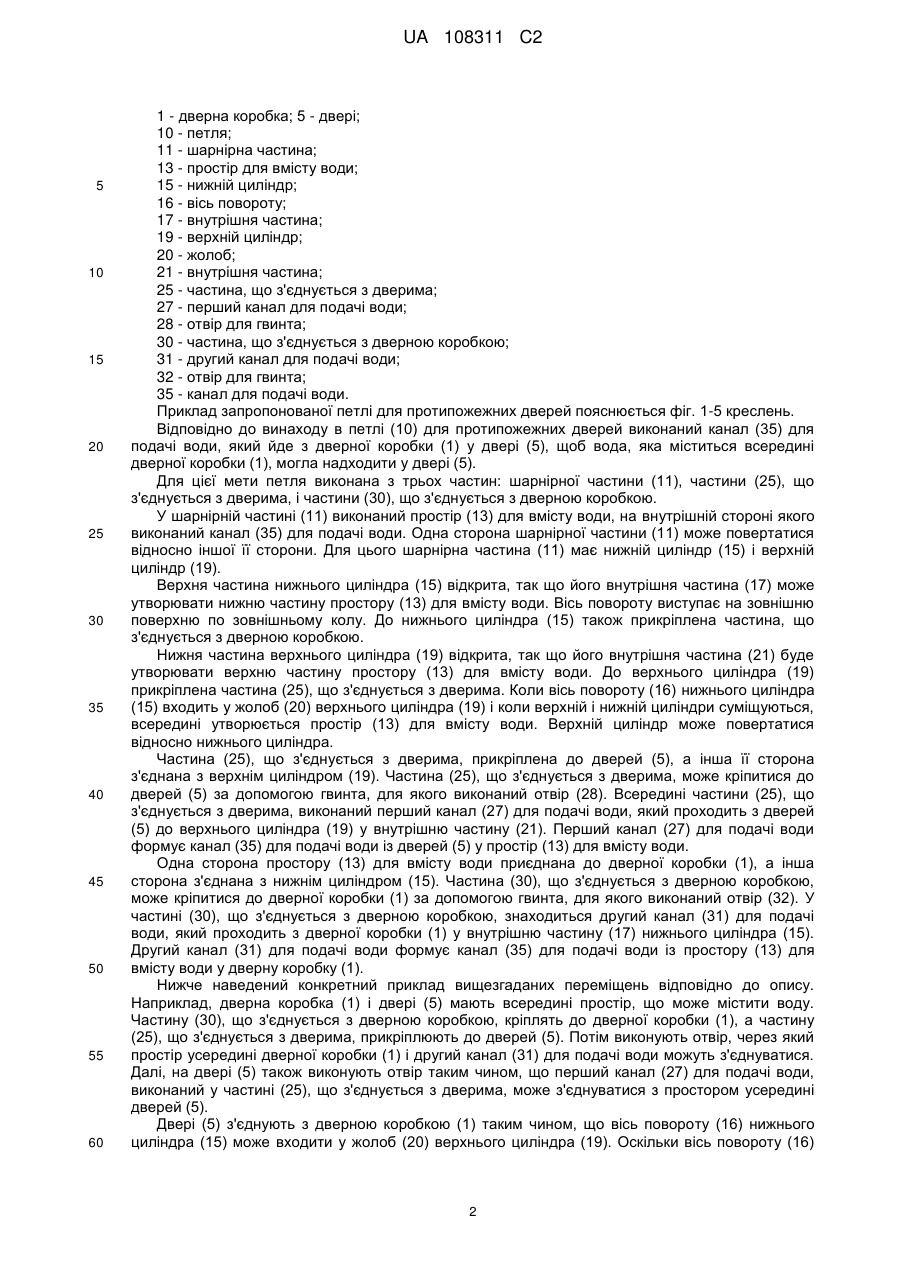

Реферат: Винахід належить до петлі для протипожежних дверей, конкретніше - до петлі для протипожежних дверей, в якій виконаний канал для подачі води з коробки протипожежних дверей у внутрішню частину протипожежних дверей у випадку виникнення пожежі. Запропонована петля для протипожежних дверей має канал для подачі води, який йде з дверної коробки у двері, для подачі води, що міститься у внутрішній частині дверної коробки, у внутрішню частину дверей. Крім того, метою винаходу є створення петлі для протипожежних дверей, що містить шарнірну частину, частину, що з'єднується з дверима, і частину, що з'єднується з дверною коробкою. Конструкція петлі містить всередині ємність для води, одна частина якої виконана з можливістю повороту відносно іншої частини. Одна поверхня частини, що з'єднується з дверима, з'єднана з дверима, а інша її поверхня з'єднана з однією згаданою стороною шарнірної частини, при цьому частина, що з'єднується з дверима, має перший канал для води, який йде від дверей до ємності для води. Одна поверхня частини, що з'єднується з дверною коробкою, з'єднана з дверною коробкою, а інша її поверхня з'єднана з другою згаданою стороною шарнірної частини, при цьому частина, що з'єднується з дверною коробкою, має другий канал для води, який йде від дверної коробки до ємності для води. Винахід пропонує петлю, в якій виконаний канал для подачі води, який йде від дверної коробки до дверей, для подачі води, що міститься у внутрішній частині дверної коробки, у внутрішню частину дверей, що дає можливість подавати воду з дверної коробки у двері. UA 108311 C2 (12) UA 108311 C2 Таким чином, вода може безупинно надходити і у внутрішню частину дверей, і у дверну коробку, тим самим не тільки блокуючи полум'я і нагрівання, але й здійснюючи гасіння пожежі. UA 108311 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОПИС ВИНАХОДУ Галузь техніки Винахід належить петлі для протипожежних дверей, конкретніше - до петлі для протипожежних дверей, у якій виконаний канал для подачі води у внутрішню частину протипожежних дверей з дверної коробки протипожежних дверей у випадку виникнення пожежі. Рівень техніки У патенті № 10-0995224 описані протипожежні двері, що блокують нагрівання, впускаючи потік води у внутрішні частини, і запобігають просочуванню токсичного газу всередину, ущільнюючи щілину між дверима й дверною коробкою у випадку пожежі. Крім того, у патентній заявці № 10-2009-0124808 описана петля протипожежних дверей, яка випускає воду у випадку пожежі для блокування нагрівання й запобігає просочуванню токсичного газу всередину, ущільнюючи щілину між дверима й дверною коробкою. Для нормальної роботи протипожежних дверей і протипожежної петлі вода повинна постійно надходити у внутрішні частини протипожежних дверей і петлі у випадку пожежі. У навісних дверях двері з'єднані з петлею. Дверна коробка завжди знаходиться на своєму місці й подавати воду у неї відносно легко. Але двері рухаються щодо дверної коробки й не залишаються зафіксованими в одному місці. Тому буде неефективно встановлювати пристрій, що подає воду у внутрішню частину дверей, коли пожежа вже почалася. Опис Технічна проблема Задачею винаходу є рішення вищезазначеної проблеми і створення протипожежної петлі, яка може служити каналом для подачі води із дверної коробки протипожежних дверей у протипожежні двері. Технічне рішення У запропонованій петлі протипожежних дверей виконаний канал для подачі води із дверної коробки у двері, щоб вода, яка знаходиться всередині дверної коробки, могла надходити у двері. Крім того, у випадку використання запропонованої петлі протипожежних дверей, рекомендується, щоб петля складалася з шарнірної частини, частини, що з'єднується з дверима, і частини, що з'єднується з дверною коробкою. Всередині шарнірної частини є простір для вмісту води, і одна сторона шарнірної частини може повертатися щодо іншої її сторони. Частина, що з'єднується з дверима, з'єднується з дверима однією своєю стороною, а другою стороною з'єднується з шарнірною частиною. Частина, що з'єднується з дверною коробкою, з'єднується з останньою, як описано вище, при цьому утворюється другий канал для подачі води із дверної коробки у простір для вмісту води. Далі, у випадку використання запропонованої петлі протипожежних дверей, рекомендується, щоб шарнірна частина складалася з верхнього циліндра й нижнього циліндра. Нижній циліндр буде з'єднуватися з частиною, що з'єднується з дверною коробкою. Всередині нього верхня частина відкрита таким чином, що утворює нижню частину простору для вмісту води, який буде з'єднуватися з другим каналом для подачі води, а вісь повороту виступає на зовнішню поверхню. Верхній циліндр буде приєднуватися до частини, що з'єднується з дверима. Всередині нього нижня частина відкрита таким чином, що утворює верхню частину простору для вмісту води, який буде з'єднуватися з першим каналом для подачі води, при цьому вісь повороту може бути з нижньої сторони. Верхній циліндр може повертатися відносноо нижнього циліндра. Корисний ефект Відповідно до даного винаходу вода може подаватися з дверної коробки у двері завдяки петлі, що утворює канал для подачі води, який йде з дверної коробки до дверей, що дає можливість воді, яка міститься у дверній коробці, надходити у внутрішню частину дверей. У цьому випадку вода може безупинно надходити у внутрішню частину дверей, і у випадку пожежі дверна коробка не тільки гасить вогонь, але й блокує полум'я і нагрівання. Опис креслень Фіг. 1 - нахилене схематичне зображення прикладу петлі для протипожежних дверей відповідно до винаходу. Фіг. 2 - інше нахилене схематичне зображення прикладу петлі для протипожежних дверей з фіг. 1 з іншої точки огляду. Фіг. 3 - площинна схема збирання петлі з фіг. 1. Фіг. 4 - вигляд у розрізі петлі з фіг. 1 по лінії А-А. Фіг. 5 - схема встановлювання петлі, показаної на фіг. 1. Числові позначення 1 UA 108311 C2 5 10 15 20 25 30 35 40 45 50 55 60 1 - дверна коробка; 5 - двері; 10 - петля; 11 - шарнірна частина; 13 - простір для вмісту води; 15 - нижній циліндр; 16 - вісь повороту; 17 - внутрішня частина; 19 - верхній циліндр; 20 - жолоб; 21 - внутрішня частина; 25 - частина, що з'єднується з дверима; 27 - перший канал для подачі води; 28 - отвір для гвинта; 30 - частина, що з'єднується з дверною коробкою; 31 - другий канал для подачі води; 32 - отвір для гвинта; 35 - канал для подачі води. Приклад запропонованої петлі для протипожежних дверей пояснюється фіг. 1-5 креслень. Відповідно до винаходу в петлі (10) для протипожежних дверей виконаний канал (35) для подачі води, який йде з дверної коробки (1) у двері (5), щоб вода, яка міститься всередині дверної коробки (1), могла надходити у двері (5). Для цієї мети петля виконана з трьох частин: шарнірної частини (11), частини (25), що з'єднується з дверима, і частини (30), що з'єднується з дверною коробкою. У шарнірній частині (11) виконаний простір (13) для вмісту води, на внутрішній стороні якого виконаний канал (35) для подачі води. Одна сторона шарнірної частини (11) може повертатися відносно іншої її сторони. Для цього шарнірна частина (11) має нижній циліндр (15) і верхній циліндр (19). Верхня частина нижнього циліндра (15) відкрита, так що його внутрішня частина (17) може утворювати нижню частину простору (13) для вмісту води. Вісь повороту виступає на зовнішню поверхню по зовнішньому колу. До нижнього циліндра (15) також прикріплена частина, що з'єднується з дверною коробкою. Нижня частина верхнього циліндра (19) відкрита, так що його внутрішня частина (21) буде утворювати верхню частину простору (13) для вмісту води. До верхнього циліндра (19) прикріплена частина (25), що з'єднується з дверима. Коли вісь повороту (16) нижнього циліндра (15) входить у жолоб (20) верхнього циліндра (19) і коли верхній і нижній циліндри суміщуються, всередині утворюється простір (13) для вмісту води. Верхній циліндр може повертатися відносно нижнього циліндра. Частина (25), що з'єднується з дверима, прикріплена до дверей (5), а інша її сторона з'єднана з верхнім циліндром (19). Частина (25), що з'єднується з дверима, може кріпитися до дверей (5) за допомогою гвинта, для якого виконаний отвір (28). Всередині частини (25), що з'єднується з дверима, виконаний перший канал (27) для подачі води, який проходить з дверей (5) до верхнього циліндра (19) у внутрішню частину (21). Перший канал (27) для подачі води формує канал (35) для подачі води із дверей (5) у простір (13) для вмісту води. Одна сторона простору (13) для вмісту води приєднана до дверної коробки (1), а інша сторона з'єднана з нижнім циліндром (15). Частина (30), що з'єднується з дверною коробкою, може кріпитися до дверної коробки (1) за допомогою гвинта, для якого виконаний отвір (32). У частині (30), що з'єднується з дверною коробкою, знаходиться другий канал (31) для подачі води, який проходить з дверної коробки (1) у внутрішню частину (17) нижнього циліндра (15). Другий канал (31) для подачі води формує канал (35) для подачі води із простору (13) для вмісту води у дверну коробку (1). Нижче наведений конкретний приклад вищезгаданих переміщень відповідно до опису. Наприклад, дверна коробка (1) і двері (5) мають всередині простір, що може містити воду. Частину (30), що з'єднується з дверною коробкою, кріплять до дверної коробки (1), а частину (25), що з'єднується з дверима, прикріплюють до дверей (5). Потім виконують отвір, через який простір усередині дверної коробки (1) і другий канал (31) для подачі води можуть з'єднуватися. Далі, на двері (5) також виконують отвір таким чином, що перший канал (27) для подачі води, виконаний у частині (25), що з'єднується з дверима, може з'єднуватися з простором усередині дверей (5). Двері (5) з'єднують з дверною коробкою (1) таким чином, що вісь повороту (16) нижнього циліндра (15) може входити у жолоб (20) верхнього циліндра (19). Оскільки вісь повороту (16) 2 UA 108311 C2 5 10 може входити у жолоб (20) і виходити з нього, двері (5) можна прикріплювати до дверної коробки (1) або від'єднувати від неї. Інакше кажучи, верхній циліндр (19) і нижній циліндр (15) шарнірної частини (11) можна від'єднувати один від одного або з'єднувати один із одним. Коли верхній циліндр (19) і нижній циліндр (15) з'єднані разом, перший канал (27) для подачі води, простір (13) для вмісту води і другий канал (31) для подачі води повністю формують канал (35) для подачі води. Крім того, верхній циліндр (19) може повертатися відносно нижнього циліндра (15), і таким чином може також виконувати функцію дверної петлі. У випадку пожежі вода буде надходити у дверну коробку (1), а звідти може надходити у внутрішні частини дверей (5) каналом (35) для подачі води. Інакше кажучи, вода може безупинно надходити із дверної коробки (1) у петлю (10) каналом (35) для подачі води у внутрішні частини дверей (5). Тепер двері (5) можуть блокувати полум'я і дим завдяки воді, що надходить з дверей (5). Таким чином, як показує даний приклад, у випадку пожежі вода легко буде надходити із дверної коробки (1) у двері (5). 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Петля для протипожежних дверей, що містить канал для подачі води із дверної коробки у двері, що дає можливість воді, яка знаходиться всередині дверної коробки, надходити у внутрішню частину дверей. 2. Петля для протипожежних дверей за п. 1, яка відрізняється тим, що має всередині простір для вмісту води, при цьому одна частина петлі може рухатися відносно іншої частини, причому одна частина петлі з'єднана з дверима, а інша сторона з'єднана з шарнірною частиною, при цьому у частині, що з'єднується з дверима, виконаний перший канал для подачі води, який проходить з дверей у простір для вмісту води; а інша частина петлі однією стороною з'єднана з дверною коробкою, а іншою своєю стороною з'єднана з другою шарнірною частиною, при цьому у частині, що з'єднується з дверною коробкою, виконаний другий канал для подачі води, який проходить з дверної коробки у простір для вмісту води. 3. Петля для протипожежних дверей за п. 2, яка відрізняється тим, що шарнірна частина складається з верхнього циліндра й нижнього циліндра, причому нижній циліндр з'єднаний з частиною, що з'єднується з дверною коробкою, і його верхня частина відкрита таким чином, що його внутрішня частина може утворювати нижню частину простору для вмісту води, яка з'єднується з другим каналом для подачі води, і вісь повороту виступає на зовнішню поверхню, а верхній циліндр з'єднаний з частиною, що з'єднується з дверима, і його нижня частина відкрита таким чином, що його внутрішня частина може утворювати верхню частину простору для вмісту води, що з'єднується з першим каналом для подачі води, при цьому утворюється жолоб, у який може входити вісь повороту, причому верхній циліндр може повертатися відносно нижнього циліндра. 3 UA 108311 C2 4 UA 108311 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
