Номер патенту: 109922

Опубліковано: 12.09.2016

Автори: Пархомець Ігор Петрович, Оксак Валерій Віталійович

Завантажити PDF файл.

Формула / Реферат

Кабель волоконно-оптичний, який містить осердя у вигляді центрального силового елемента, навколо якого розміщено методом скрутки оптичні модулі з оптичними волокнами та гідрофобним заповнювачем, гідроізоляцію і полімерну оболонку, накладену методом екструзії, який відрізняється тим, що кількість оптичних модулів знаходиться в інтервалі від 1 до 36, при цьому оптичні модулі мають діаметр від 1,6 до 8,6 мм, при цьому оптичні модулі виконані у вигляді циліндричних полімерних трубок, при цьому значення радіальної товщини циліндричної полімерної трубки оптичних модулів знаходиться в інтервалі від 9 до 21 % від діаметра модуля, при цьому центральний силовий елемент виконано з склопластикового стержня або металевого тросу, або металевої проволоки, при цьому гідроізоляція виконана у вигляді гідрофобного заповнювача або з водоблокуючих ниток чи стрічки, або з гідрофобного паперу чи стрічки.

Текст

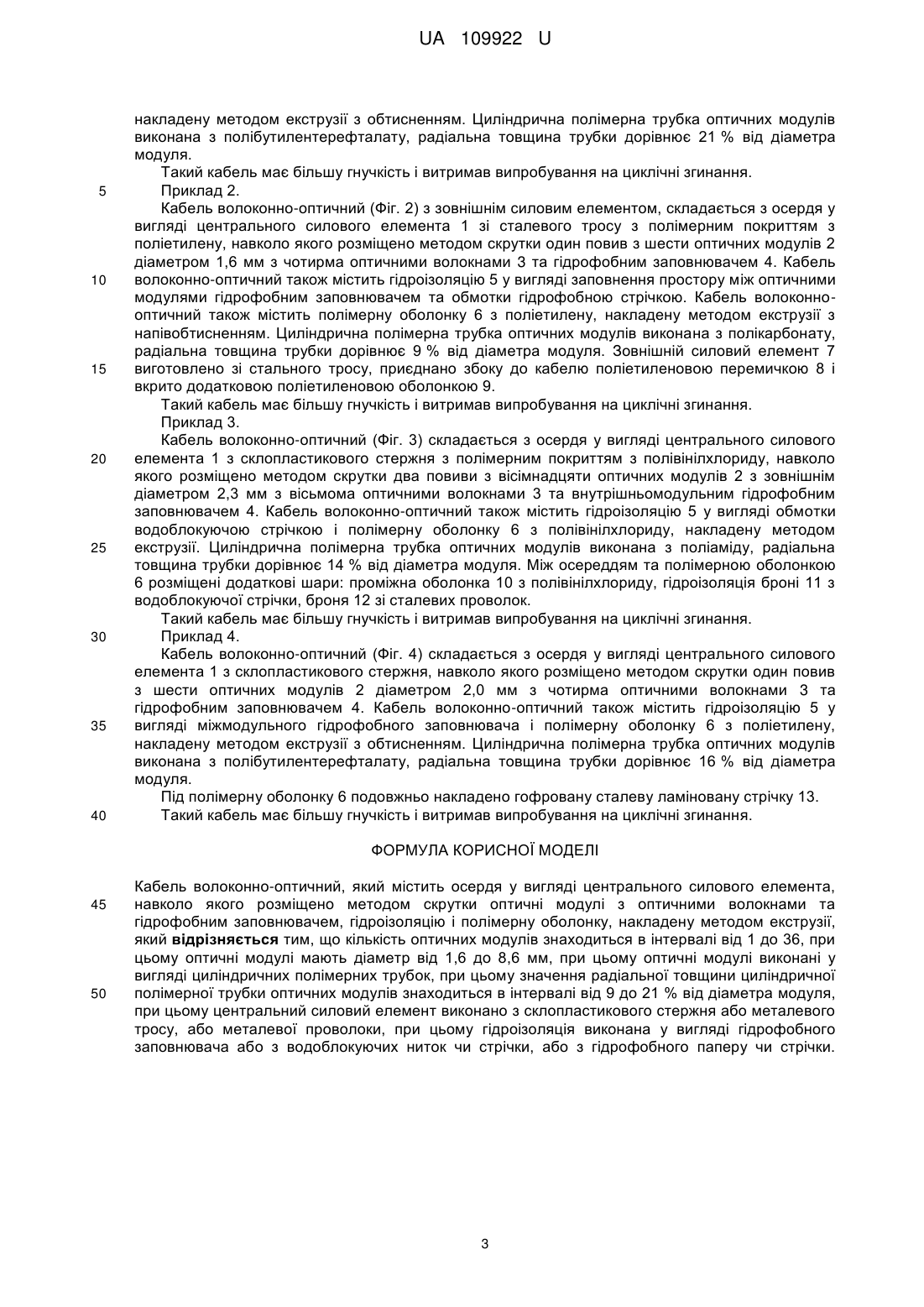

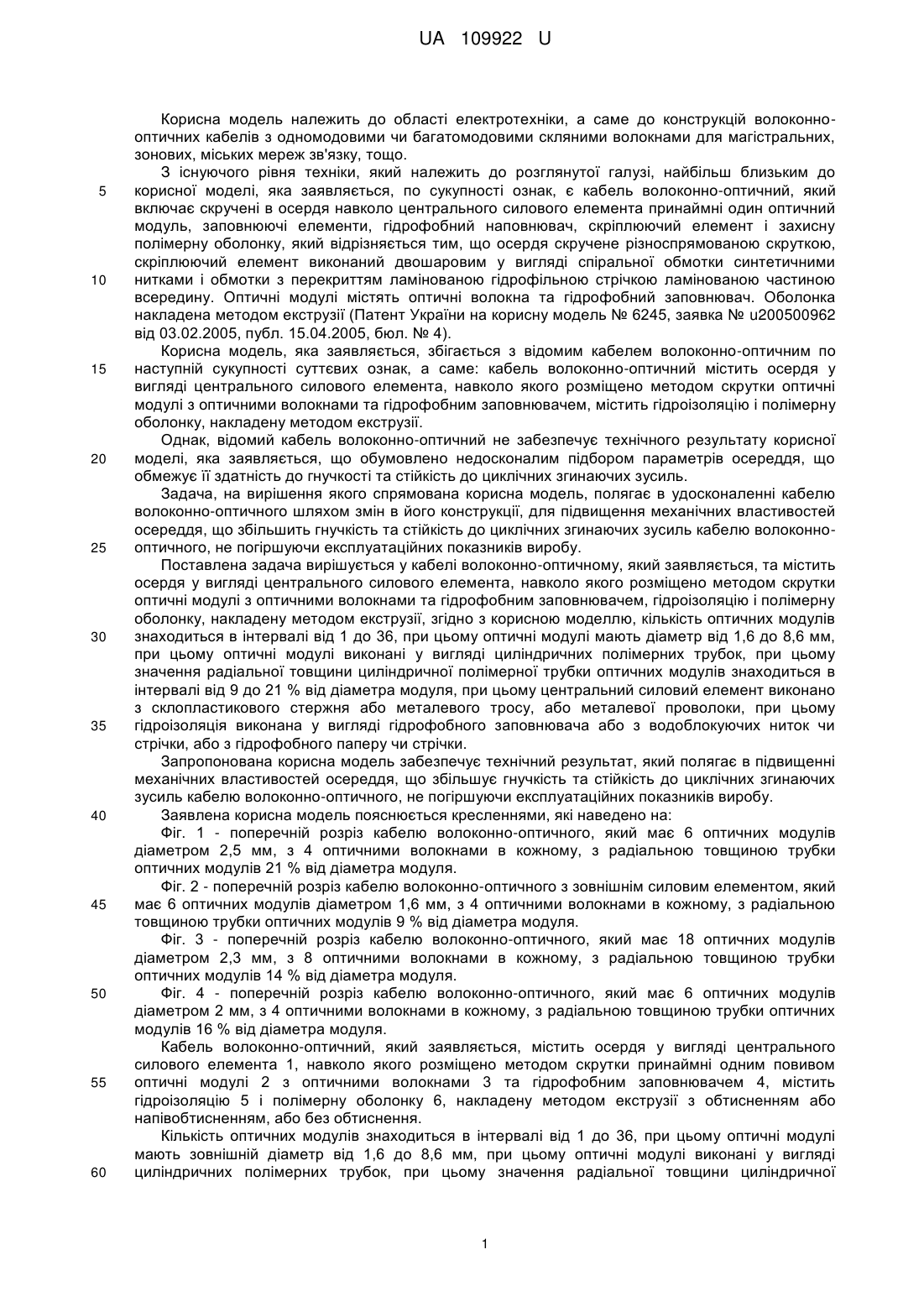

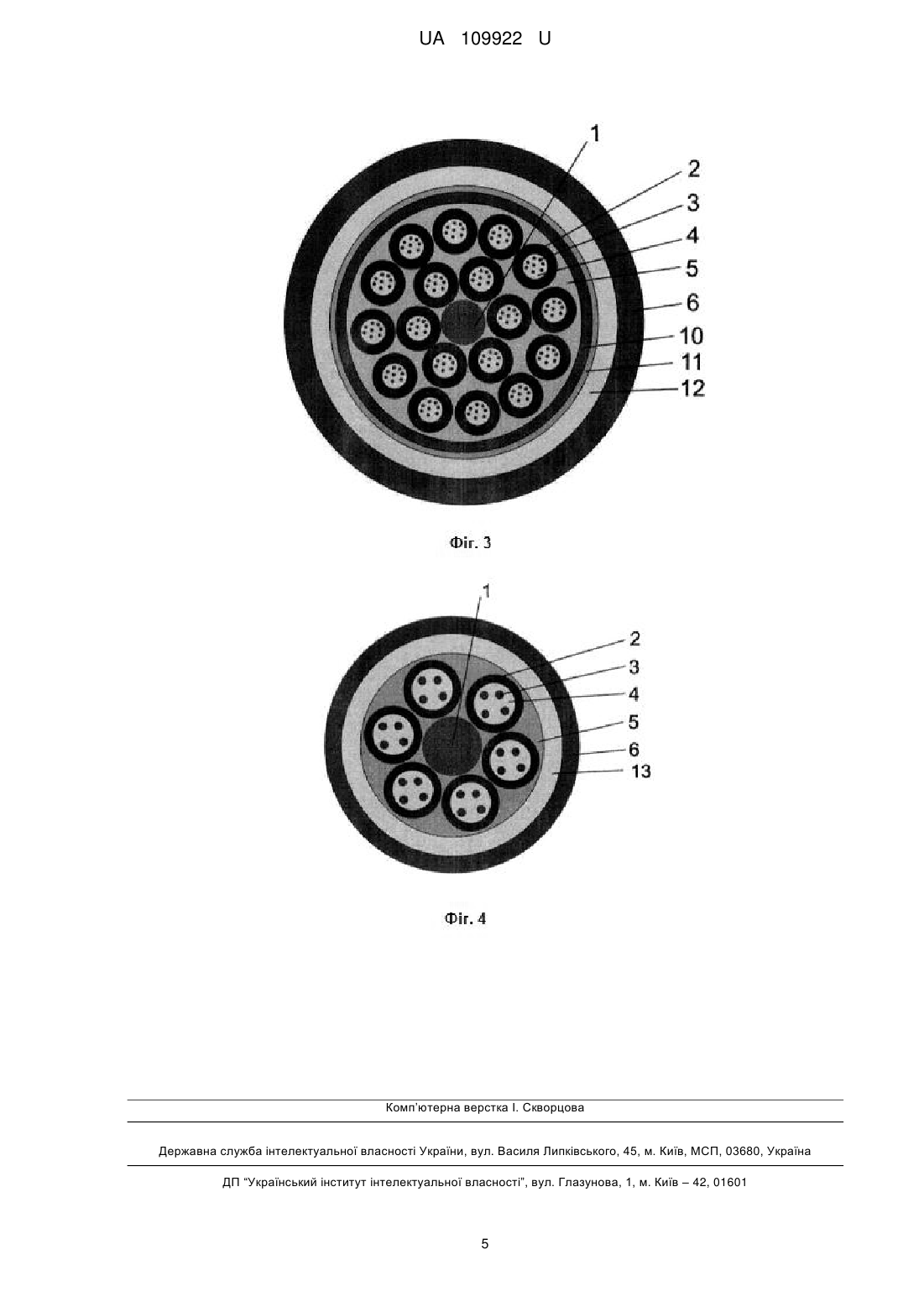

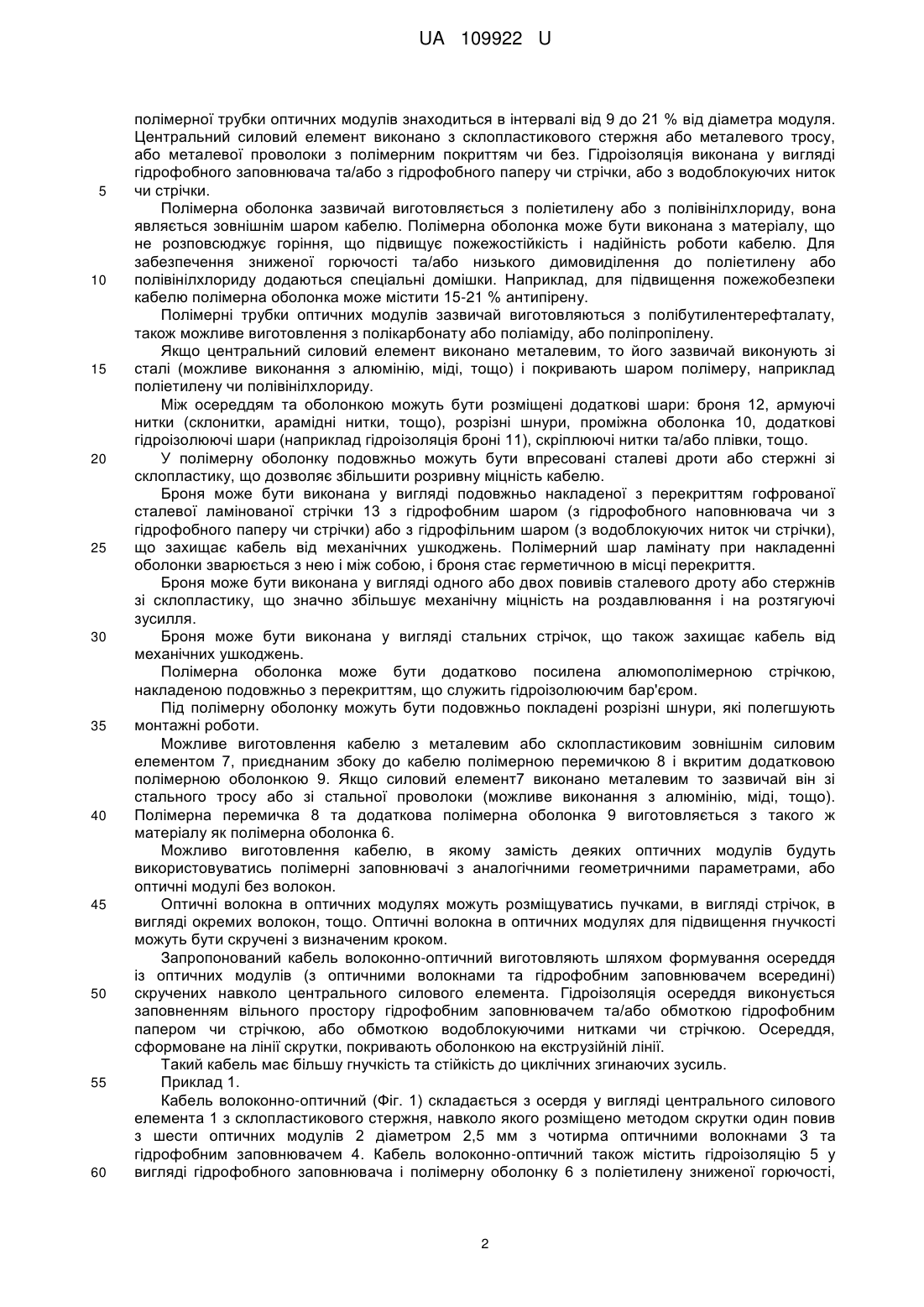

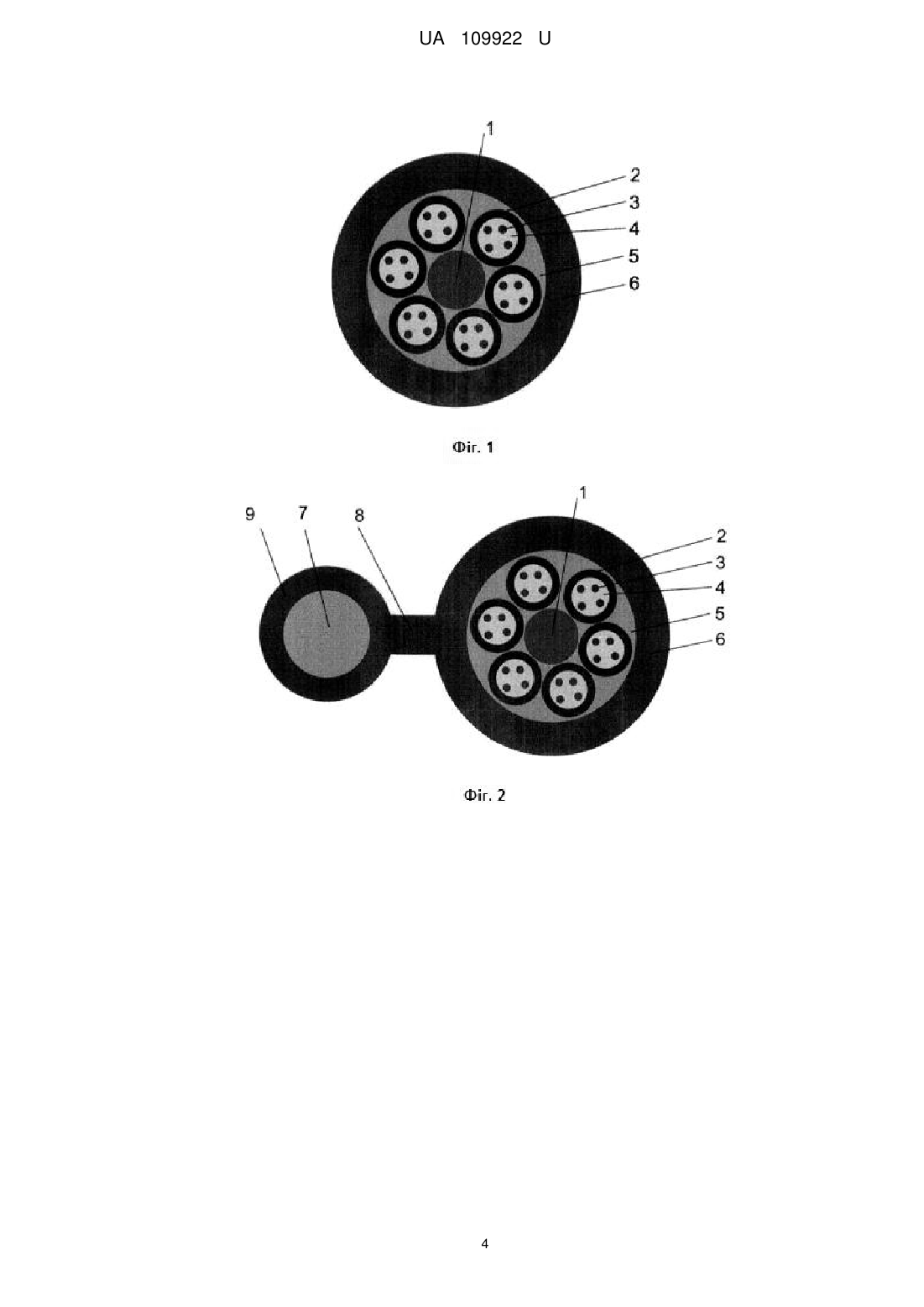

Реферат: Кабель волоконно-оптичний містить осердя у вигляді центрального силового елемента, навколо якого розміщено методом скрутки оптичні модулі з оптичними волокнами та гідрофобним заповнювачем, гідроізоляцію і полімерну оболонку, накладену методом екструзії. Кількість оптичних модулів знаходиться в інтервалі від 1 до 36, при цьому оптичні модулі мають діаметр від 1,6 до 8,6 мм, при цьому оптичні модулі виконані у вигляді циліндричних полімерних трубок, при цьому значення радіальної товщини циліндричної полімерної трубки оптичних модулів знаходиться в інтервалі від 9 до 21 % від діаметра модуля, при цьому центральний силовий елемент виконано з склопластикового стержня або металевого тросу, або металевої проволоки, при цьому гідроізоляція виконана у вигляді гідрофобного заповнювача або з водоблокуючих ниток чи стрічки, або з гідрофобного паперу чи стрічки. UA 109922 U (12) UA 109922 U UA 109922 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до конструкцій волоконнооптичних кабелів з одномодовими чи багатомодовими скляними волокнами для магістральних, зонових, міських мереж зв'язку, тощо. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є кабель волоконно-оптичний, який включає скручені в осердя навколо центрального силового елемента принаймні один оптичний модуль, заповнюючі елементи, гідрофобний наповнювач, скріплюючий елемент і захисну полімерну оболонку, який відрізняється тим, що осердя скручене різноспрямованою скруткою, скріплюючий елемент виконаний двошаровим у вигляді спіральної обмотки синтетичними нитками і обмотки з перекриттям ламінованою гідрофільною стрічкою ламінованою частиною всередину. Оптичні модулі містять оптичні волокна та гідрофобний заповнювач. Оболонка накладена методом екструзії (Патент України на корисну модель № 6245, заявка № u200500962 від 03.02.2005, публ. 15.04.2005, бюл. № 4). Корисна модель, яка заявляється, збігається з відомим кабелем волоконно-оптичним по наступній сукупності суттєвих ознак, а саме: кабель волоконно-оптичний містить осердя у вигляді центрального силового елемента, навколо якого розміщено методом скрутки оптичні модулі з оптичними волокнами та гідрофобним заповнювачем, містить гідроізоляцію і полімерну оболонку, накладену методом екструзії. Однак, відомий кабель волоконно-оптичний не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено недосконалим підбором параметрів осереддя, що обмежує її здатність до гнучкості та стійкість до циклічних згинаючих зусиль. Задача, на вирішення якого спрямована корисна модель, полягає в удосконаленні кабелю волоконно-оптичного шляхом змін в його конструкції, для підвищення механічних властивостей осереддя, що збільшить гнучкість та стійкість до циклічних згинаючих зусиль кабелю волоконнооптичного, не погіршуючи експлуатаційних показників виробу. Поставлена задача вирішується у кабелі волоконно-оптичному, який заявляється, та містить осердя у вигляді центрального силового елемента, навколо якого розміщено методом скрутки оптичні модулі з оптичними волокнами та гідрофобним заповнювачем, гідроізоляцію і полімерну оболонку, накладену методом екструзії, згідно з корисною моделлю, кількість оптичних модулів знаходиться в інтервалі від 1 до 36, при цьому оптичні модулі мають діаметр від 1,6 до 8,6 мм, при цьому оптичні модулі виконані у вигляді циліндричних полімерних трубок, при цьому значення радіальної товщини циліндричної полімерної трубки оптичних модулів знаходиться в інтервалі від 9 до 21 % від діаметра модуля, при цьому центральний силовий елемент виконано з склопластикового стержня або металевого тросу, або металевої проволоки, при цьому гідроізоляція виконана у вигляді гідрофобного заповнювача або з водоблокуючих ниток чи стрічки, або з гідрофобного паперу чи стрічки. Запропонована корисна модель забезпечує технічний результат, який полягає в підвищенні механічних властивостей осереддя, що збільшує гнучкість та стійкість до циклічних згинаючих зусиль кабелю волоконно-оптичного, не погіршуючи експлуатаційних показників виробу. Заявлена корисна модель пояснюється кресленнями, які наведено на: Фіг. 1 - поперечній розріз кабелю волоконно-оптичного, який має 6 оптичних модулів діаметром 2,5 мм, з 4 оптичними волокнами в кожному, з радіальною товщиною трубки оптичних модулів 21 % від діаметра модуля. Фіг. 2 - поперечній розріз кабелю волоконно-оптичного з зовнішнім силовим елементом, який має 6 оптичних модулів діаметром 1,6 мм, з 4 оптичними волокнами в кожному, з радіальною товщиною трубки оптичних модулів 9 % від діаметра модуля. Фіг. 3 - поперечній розріз кабелю волоконно-оптичного, який має 18 оптичних модулів діаметром 2,3 мм, з 8 оптичними волокнами в кожному, з радіальною товщиною трубки оптичних модулів 14 % від діаметра модуля. Фіг. 4 - поперечній розріз кабелю волоконно-оптичного, який має 6 оптичних модулів діаметром 2 мм, з 4 оптичними волокнами в кожному, з радіальною товщиною трубки оптичних модулів 16 % від діаметра модуля. Кабель волоконно-оптичний, який заявляється, містить осердя у вигляді центрального силового елемента 1, навколо якого розміщено методом скрутки принаймні одним повивом оптичні модулі 2 з оптичними волокнами 3 та гідрофобним заповнювачем 4, містить гідроізоляцію 5 і полімерну оболонку 6, накладену методом екструзії з обтисненням або напівобтисненням, або без обтиснення. Кількість оптичних модулів знаходиться в інтервалі від 1 до 36, при цьому оптичні модулі мають зовнішній діаметр від 1,6 до 8,6 мм, при цьому оптичні модулі виконані у вигляді циліндричних полімерних трубок, при цьому значення радіальної товщини циліндричної 1 UA 109922 U 5 10 15 20 25 30 35 40 45 50 55 60 полімерної трубки оптичних модулів знаходиться в інтервалі від 9 до 21 % від діаметра модуля. Центральний силовий елемент виконано з склопластикового стержня або металевого тросу, або металевої проволоки з полімерним покриттям чи без. Гідроізоляція виконана у вигляді гідрофобного заповнювача та/або з гідрофобного паперу чи стрічки, або з водоблокуючих ниток чи стрічки. Полімерна оболонка зазвичай виготовляється з поліетилену або з полівінілхлориду, вона являється зовнішнім шаром кабелю. Полімерна оболонка може бути виконана з матеріалу, що не розповсюджує горіння, що підвищує пожежостійкість і надійність роботи кабелю. Для забезпечення зниженої горючості та/або низького димовиділення до поліетилену або полівінілхлориду додаються спеціальні домішки. Наприклад, для підвищення пожежобезпеки кабелю полімерна оболонка може містити 15-21 % антипірену. Полімерні трубки оптичних модулів зазвичай виготовляються з полібутилентерефталату, також можливе виготовлення з полікарбонату або поліаміду, або поліпропілену. Якщо центральний силовий елемент виконано металевим, то його зазвичай виконують зі сталі (можливе виконання з алюмінію, міді, тощо) і покривають шаром полімеру, наприклад поліетилену чи полівінілхлориду. Між осереддям та оболонкою можуть бути розміщені додаткові шари: броня 12, армуючі нитки (склонитки, арамідні нитки, тощо), розрізні шнури, проміжна оболонка 10, додаткові гідроізолюючі шари (наприклад гідроізоляція броні 11), скріплюючі нитки та/або плівки, тощо. У полімерну оболонку подовжньо можуть бути впресовані сталеві дроти або стержні зі склопластику, що дозволяє збільшити розривну міцність кабелю. Броня може бути виконана у вигляді подовжньо накладеної з перекриттям гофрованої сталевої ламінованої стрічки 13 з гідрофобним шаром (з гідрофобного наповнювача чи з гідрофобного паперу чи стрічки) або з гідрофільним шаром (з водоблокуючих ниток чи стрічки), що захищає кабель від механічних ушкоджень. Полімерний шар ламінату при накладенні оболонки зварюється з нею і між собою, і броня стає герметичною в місці перекриття. Броня може бути виконана у вигляді одного або двох повивів сталевого дроту або стержнів зі склопластику, що значно збільшує механічну міцність на роздавлювання і на розтягуючі зусилля. Броня може бути виконана у вигляді стальних стрічок, що також захищає кабель від механічних ушкоджень. Полімерна оболонка може бути додатково посилена алюмополімерною стрічкою, накладеною подовжньо з перекриттям, що служить гідроізолюючим бар'єром. Під полімерну оболонку можуть бути подовжньо покладені розрізні шнури, які полегшують монтажні роботи. Можливе виготовлення кабелю з металевим або склопластиковим зовнішнім силовим елементом 7, приєднаним збоку до кабелю полімерною перемичкою 8 і вкритим додатковою полімерною оболонкою 9. Якщо силовий елемент7 виконано металевим то зазвичай він зі стального тросу або зі стальної проволоки (можливе виконання з алюмінію, міді, тощо). Полімерна перемичка 8 та додаткова полімерна оболонка 9 виготовляється з такого ж матеріалу як полімерна оболонка 6. Можливо виготовлення кабелю, в якому замість деяких оптичних модулів будуть використовуватись полімерні заповнювачі з аналогічними геометричними параметрами, або оптичні модулі без волокон. Оптичні волокна в оптичних модулях можуть розміщуватись пучками, в вигляді стрічок, в вигляді окремих волокон, тощо. Оптичні волокна в оптичних модулях для підвищення гнучкості можуть бути скручені з визначеним кроком. Запропонований кабель волоконно-оптичний виготовляють шляхом формування осереддя із оптичних модулів (з оптичними волокнами та гідрофобним заповнювачем всередині) скручених навколо центрального силового елемента. Гідроізоляція осереддя виконується заповненням вільного простору гідрофобним заповнювачем та/або обмоткою гідрофобним папером чи стрічкою, або обмоткою водоблокуючими нитками чи стрічкою. Осереддя, сформоване на лінії скрутки, покривають оболонкою на екструзійній лінії. Такий кабель має більшу гнучкість та стійкість до циклічних згинаючих зусиль. Приклад 1. Кабель волоконно-оптичний (Фіг. 1) складається з осердя у вигляді центрального силового елемента 1 з склопластикового стержня, навколо якого розміщено методом скрутки один повив з шести оптичних модулів 2 діаметром 2,5 мм з чотирма оптичними волокнами 3 та гідрофобним заповнювачем 4. Кабель волоконно-оптичний також містить гідроізоляцію 5 у вигляді гідрофобного заповнювача і полімерну оболонку 6 з поліетилену зниженої горючості, 2 UA 109922 U 5 10 15 20 25 30 35 40 накладену методом екструзії з обтисненням. Циліндрична полімерна трубка оптичних модулів виконана з полібутилентерефталату, радіальна товщина трубки дорівнює 21 % від діаметра модуля. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 2. Кабель волоконно-оптичний (Фіг. 2) з зовнішнім силовим елементом, складається з осердя у вигляді центрального силового елемента 1 зі сталевого тросу з полімерним покриттям з поліетилену, навколо якого розміщено методом скрутки один повив з шести оптичних модулів 2 діаметром 1,6 мм з чотирма оптичними волокнами 3 та гідрофобним заповнювачем 4. Кабель волоконно-оптичний також містить гідроізоляцію 5 у вигляді заповнення простору між оптичними модулями гідрофобним заповнювачем та обмотки гідрофобною стрічкою. Кабель волоконнооптичний також містить полімерну оболонку 6 з поліетилену, накладену методом екструзії з напівобтисненням. Циліндрична полімерна трубка оптичних модулів виконана з полікарбонату, радіальна товщина трубки дорівнює 9 % від діаметра модуля. Зовнішній силовий елемент 7 виготовлено зі стального тросу, приєднано збоку до кабелю поліетиленовою перемичкою 8 і вкрито додатковою поліетиленовою оболонкою 9. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 3. Кабель волоконно-оптичний (Фіг. 3) складається з осердя у вигляді центрального силового елемента 1 з склопластикового стержня з полімерним покриттям з полівінілхлориду, навколо якого розміщено методом скрутки два повиви з вісімнадцяти оптичних модулів 2 з зовнішнім діаметром 2,3 мм з вісьмома оптичними волокнами 3 та внутрішньомодульним гідрофобним заповнювачем 4. Кабель волоконно-оптичний також містить гідроізоляцію 5 у вигляді обмотки водоблокуючою стрічкою і полімерну оболонку 6 з полівінілхлориду, накладену методом екструзії. Циліндрична полімерна трубка оптичних модулів виконана з поліаміду, радіальна товщина трубки дорівнює 14 % від діаметра модуля. Між осереддям та полімерною оболонкою 6 розміщені додаткові шари: проміжна оболонка 10 з полівінілхлориду, гідроізоляція броні 11 з водоблокуючої стрічки, броня 12 зі сталевих проволок. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. Приклад 4. Кабель волоконно-оптичний (Фіг. 4) складається з осердя у вигляді центрального силового елемента 1 з склопластикового стержня, навколо якого розміщено методом скрутки один повив з шести оптичних модулів 2 діаметром 2,0 мм з чотирма оптичними волокнами 3 та гідрофобним заповнювачем 4. Кабель волоконно-оптичний також містить гідроізоляцію 5 у вигляді міжмодульного гідрофобного заповнювача і полімерну оболонку 6 з поліетилену, накладену методом екструзії з обтисненням. Циліндрична полімерна трубка оптичних модулів виконана з полібутилентерефталату, радіальна товщина трубки дорівнює 16 % від діаметра модуля. Під полімерну оболонку 6 подовжньо накладено гофровану сталеву ламіновану стрічку 13. Такий кабель має більшу гнучкість і витримав випробування на циклічні згинання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Кабель волоконно-оптичний, який містить осердя у вигляді центрального силового елемента, навколо якого розміщено методом скрутки оптичні модулі з оптичними волокнами та гідрофобним заповнювачем, гідроізоляцію і полімерну оболонку, накладену методом екструзії, який відрізняється тим, що кількість оптичних модулів знаходиться в інтервалі від 1 до 36, при цьому оптичні модулі мають діаметр від 1,6 до 8,6 мм, при цьому оптичні модулі виконані у вигляді циліндричних полімерних трубок, при цьому значення радіальної товщини циліндричної полімерної трубки оптичних модулів знаходиться в інтервалі від 9 до 21 % від діаметра модуля, при цьому центральний силовий елемент виконано з склопластикового стержня або металевого тросу, або металевої проволоки, при цьому гідроізоляція виконана у вигляді гідрофобного заповнювача або з водоблокуючих ниток чи стрічки, або з гідрофобного паперу чи стрічки. 3 UA 109922 U 4 UA 109922 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H01B 7/00, G02B 6/44

Мітки: волоконно-оптичний, кабель
