Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини та вишивальна машина для його здійснення

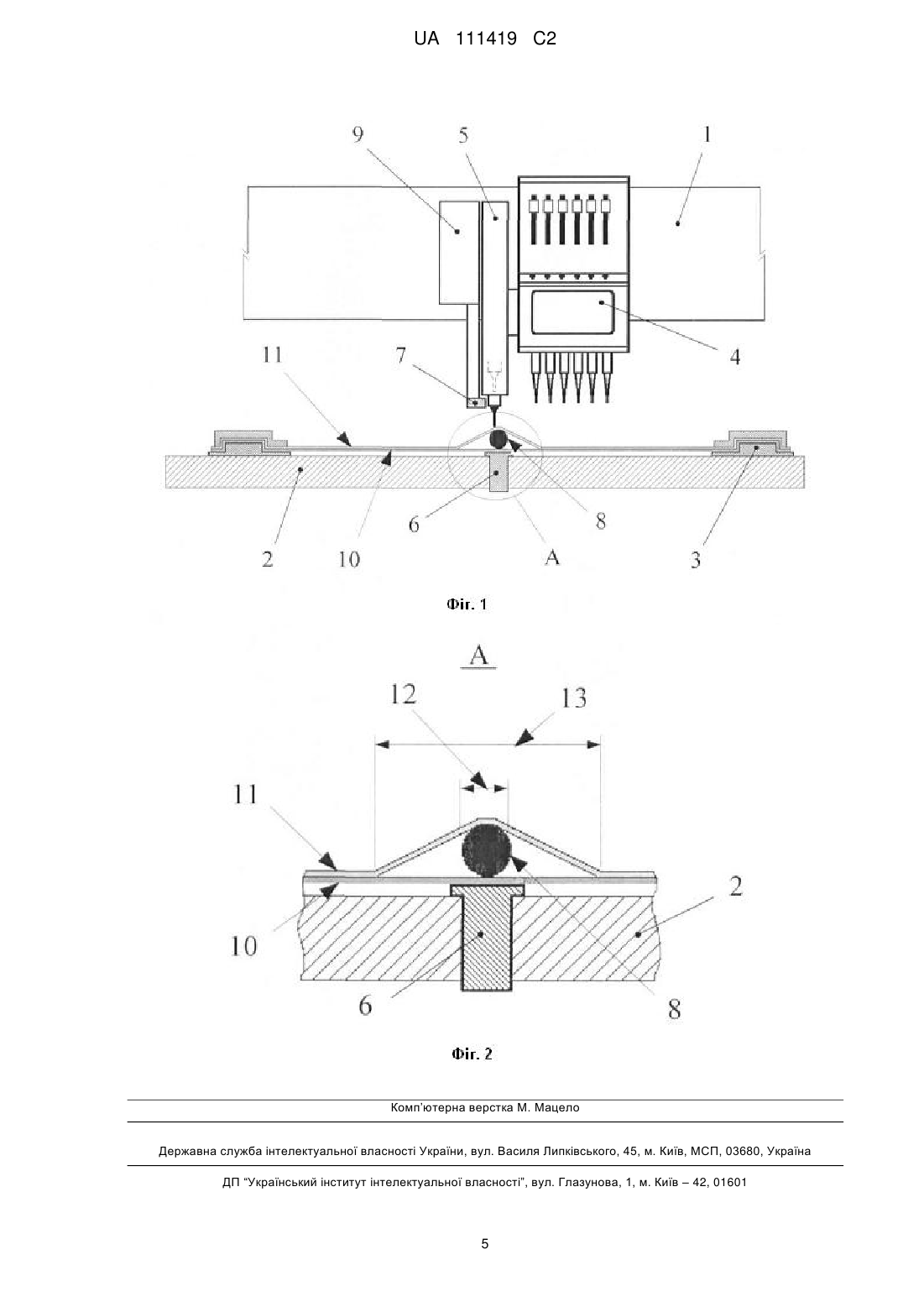

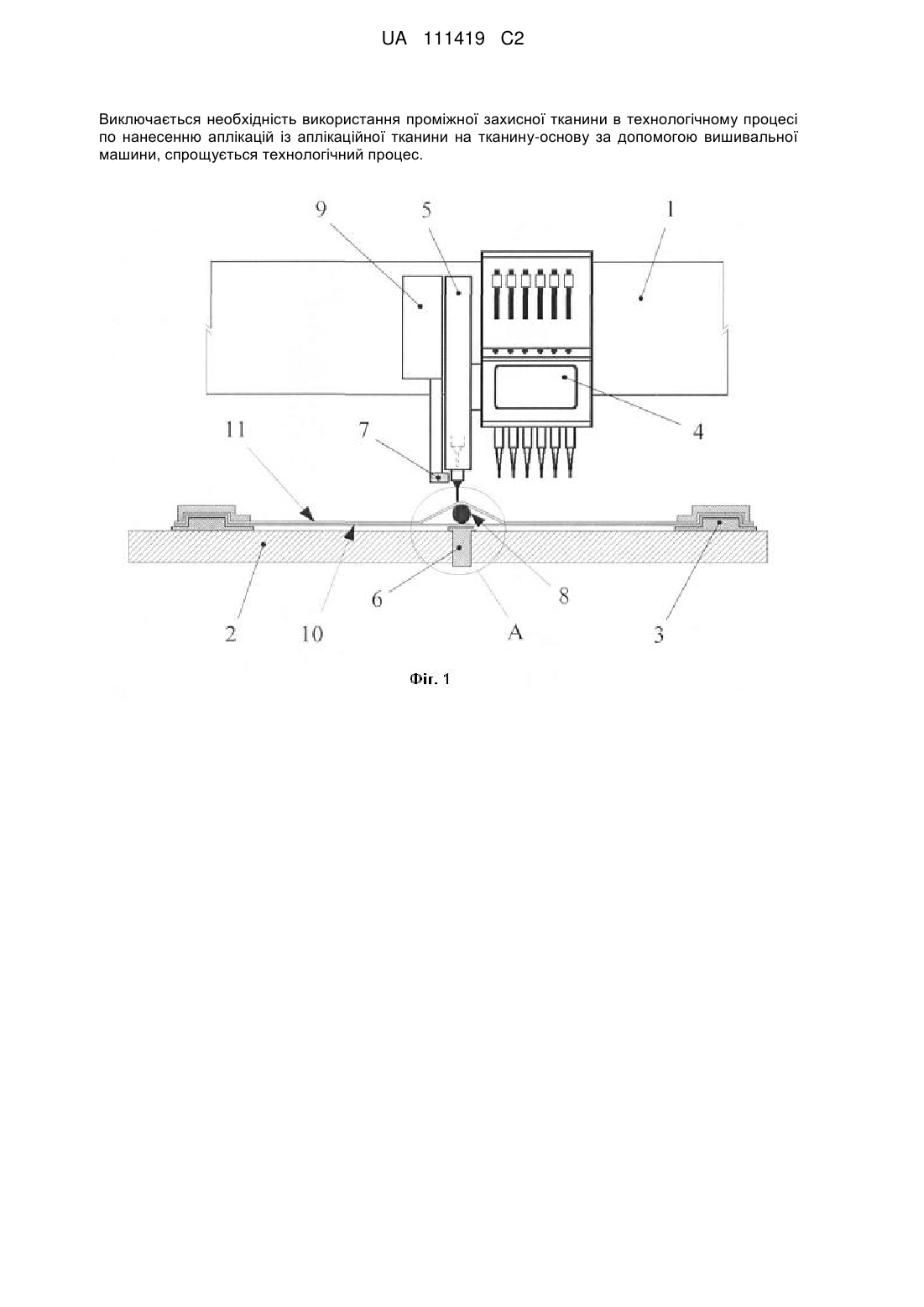

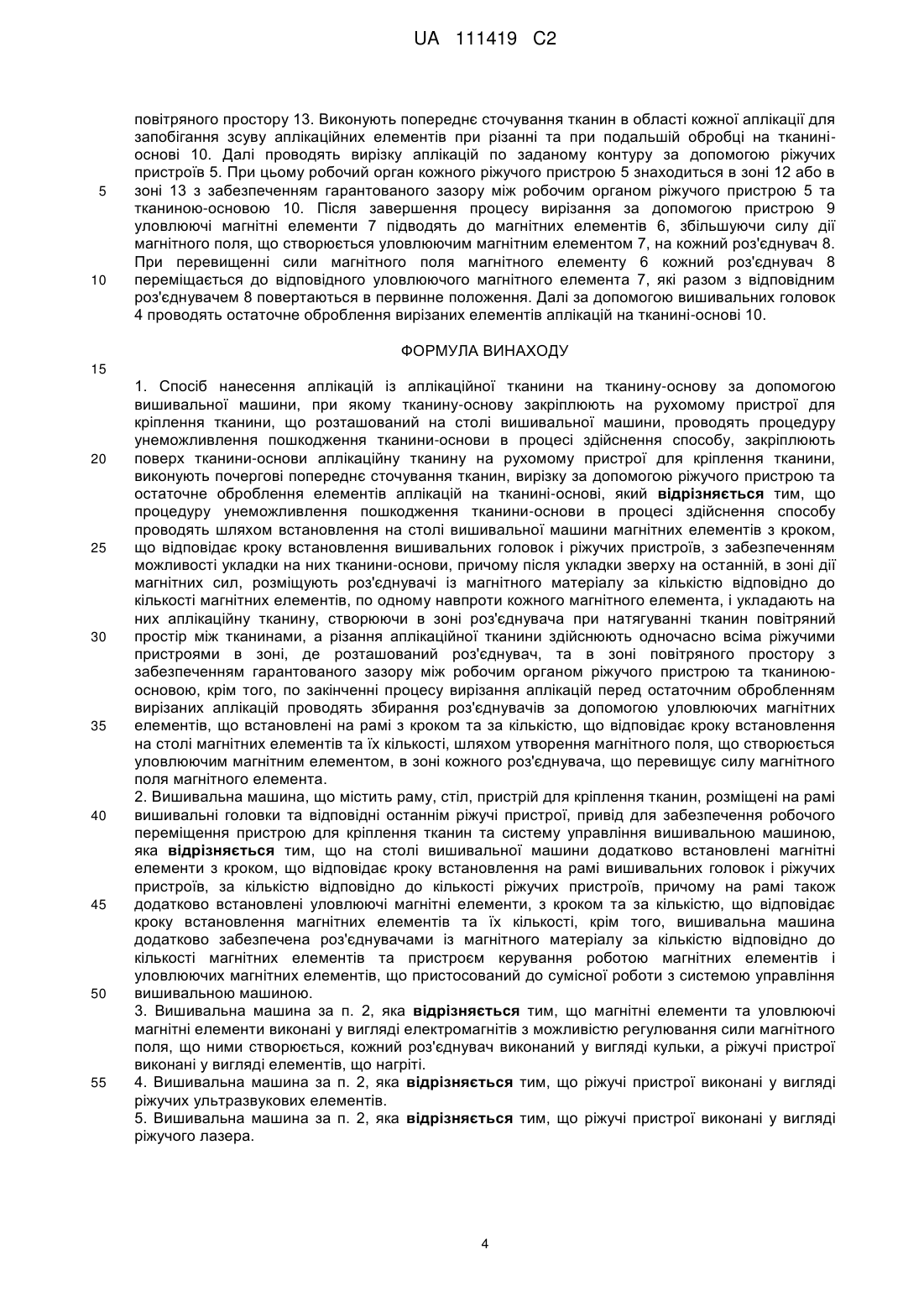

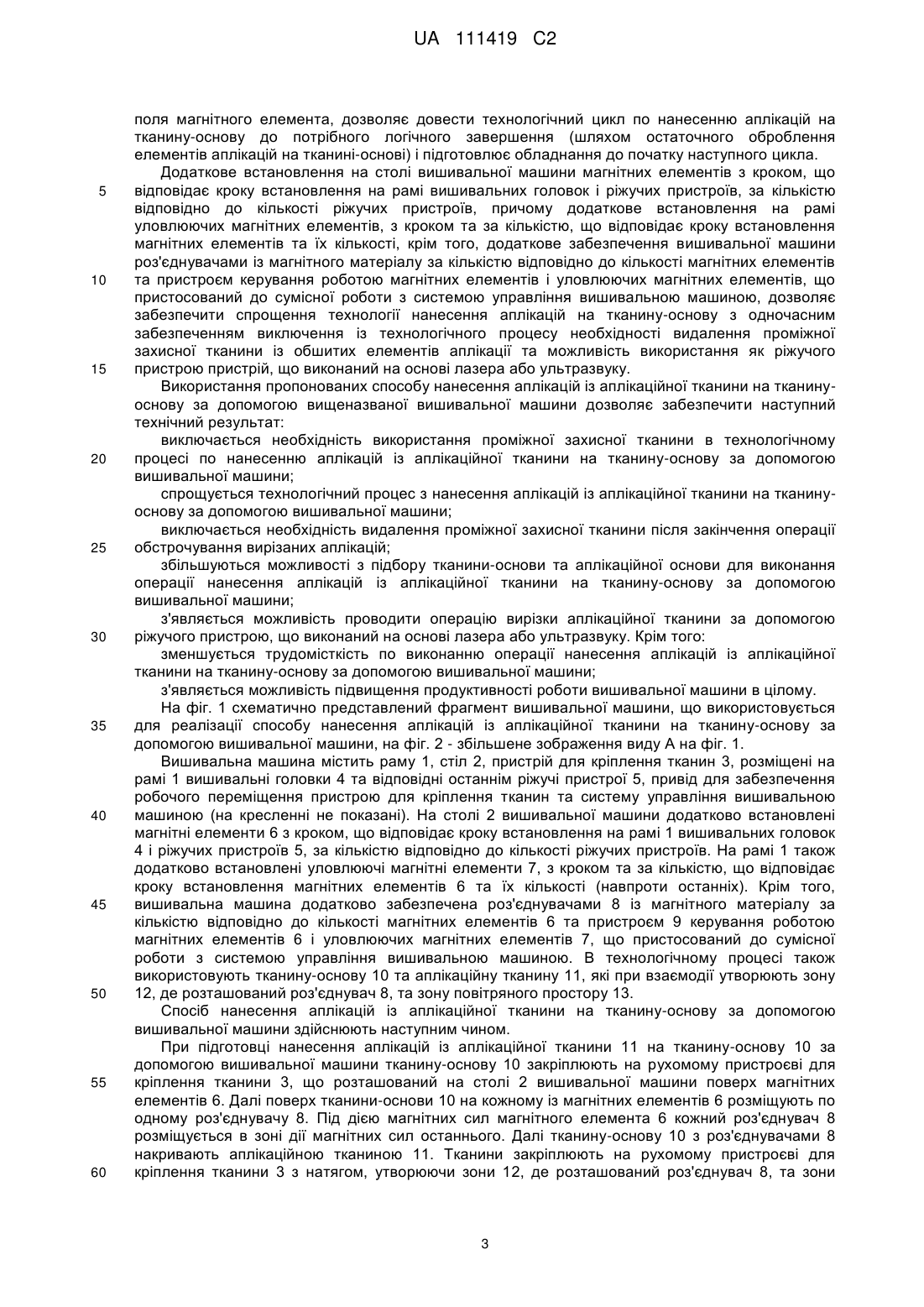

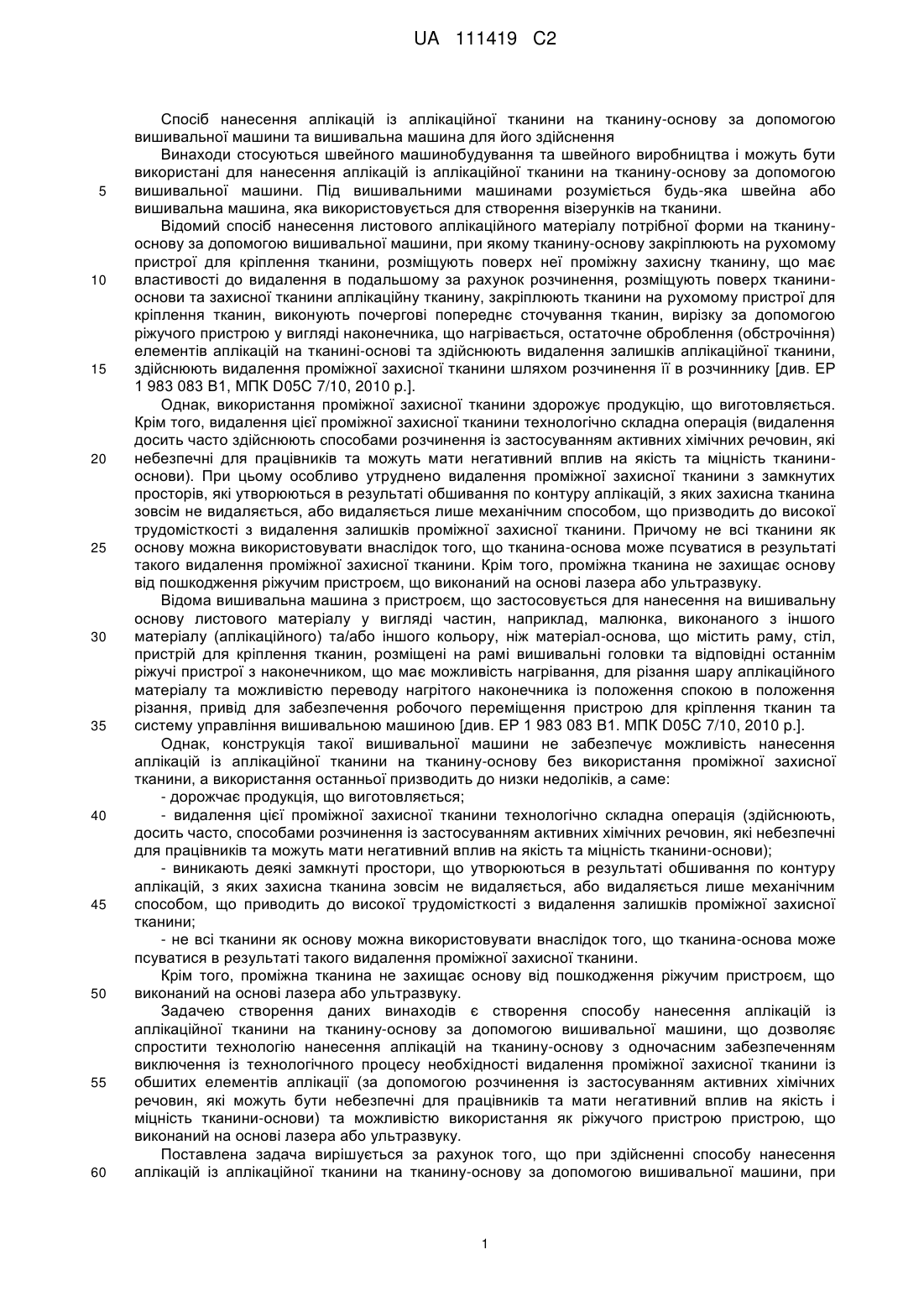

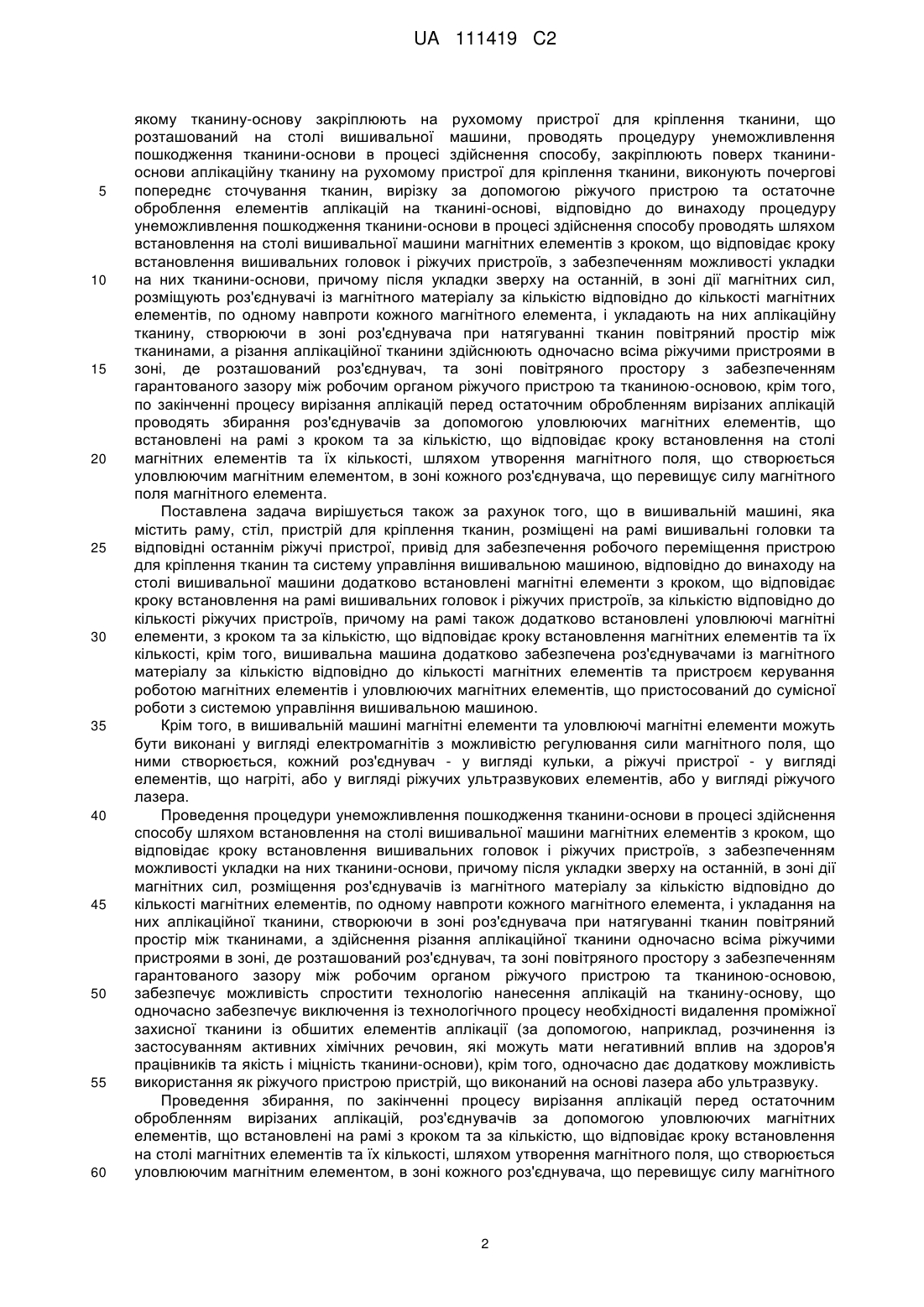

Реферат: Винахід стосуються швейного машинобудування та швейного виробництва. Вишивальна машина містить раму 1, стіл 2, пристрій для кріплення тканин 3, розміщені на рамі 1 вишивальні головки 4 та відповідні останнім ріжучі пристрої 5, привід для забезпечення робочого переміщення пристрою для кріплення тканин та систему управління вишивальною машиною. На столі 2 вишивальної машини додатково встановлені магнітні елементи 6, а на рамі 1, навпроти останніх, встановлені уловлюючі магнітні елементи 7. Крім того, вишивальна машина додатково забезпечена роз'єднувачами 8 із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів 6. Тканину-основу 10 закріплюють на рухомому пристрої для кріплення тканини 3, що розташований на столі 2 вишивальної машини поверх магнітних елементів 6. Далі поверх тканини-основи 10 на кожному із магнітних елементів 6 розміщують по одному роз'єднувачу 8 і тканину-основу 10 з роз'єднувачами 8 накривають аплікаційною тканиною 11. Тканини закріплюють на рухомому пристрої для кріплення тканини 3 з натягом, утворюючи зони 12, де розташований роз'єднувач 8, та зони повітряного простору 13. Виконують попереднє сточування тканин в області кожної аплікації і проводять вирізку аплікацій по заданому контуру за допомогою ріжучих пристроїв 5. При цьому робочий орган кожного ріжучого пристрою 5 знаходиться в зоні 12 або в зоні 13. Після завершення процесу вирізання кожний роз'єднувач 8 переміщають до відповідного уловлюючого магнітного елемента 7 і проводять остаточне оброблення вирізаних елементів аплікацій на тканині-основі 10. UA 111419 C2 (12) UA 111419 C2 Виключається необхідність використання проміжної захисної тканини в технологічному процесі по нанесенню аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, спрощується технологічний процес. UA 111419 C2 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини та вишивальна машина для його здійснення Винаходи стосуються швейного машинобудування та швейного виробництва і можуть бути використані для нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини. Під вишивальними машинами розуміється будь-яка швейна або вишивальна машина, яка використовується для створення візерунків на тканини. Відомий спосіб нанесення листового аплікаційного матеріалу потрібної форми на тканинуоснову за допомогою вишивальної машини, при якому тканину-основу закріплюють на рухомому пристрої для кріплення тканини, розміщують поверх неї проміжну захисну тканину, що має властивості до видалення в подальшому за рахунок розчинення, розміщують поверх тканиниоснови та захисної тканини аплікаційну тканину, закріплюють тканини на рухомому пристрої для кріплення тканин, виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою у вигляді наконечника, що нагрівається, остаточне оброблення (обстрочіння) елементів аплікацій на тканині-основі та здійснюють видалення залишків аплікаційної тканини, здійснюють видалення проміжної захисної тканини шляхом розчинення її в розчиннику [див. ЕР 1 983 083 В1, МПК D05C 7/10, 2010 p.]. Однак, використання проміжної захисної тканини здорожує продукцію, що виготовляється. Крім того, видалення цієї проміжної захисної тканини технологічно складна операція (видалення досить часто здійснюють способами розчинення із застосуванням активних хімічних речовин, які небезпечні для працівників та можуть мати негативний вплив на якість та міцність тканиниоснови). При цьому особливо утруднено видалення проміжної захисної тканини з замкнутих просторів, які утворюються в результаті обшивання по контуру аплікацій, з яких захисна тканина зовсім не видаляється, або видаляється лише механічним способом, що призводить до високої трудомісткості з видалення залишків проміжної захисної тканини. Причому не всі тканини як основу можна використовувати внаслідок того, що тканина-основа може псуватися в результаті такого видалення проміжної захисної тканини. Крім того, проміжна тканина не захищає основу від пошкодження ріжучим пристроєм, що виконаний на основі лазера або ультразвуку. Відома вишивальна машина з пристроєм, що застосовується для нанесення на вишивальну основу листового матеріалу у вигляді частин, наприклад, малюнка, виконаного з іншого матеріалу (аплікаційного) та/або іншого кольору, ніж матеріал-основа, що містить раму, стіл, пристрій для кріплення тканин, розміщені на рамі вишивальні головки та відповідні останнім ріжучі пристрої з наконечником, що має можливість нагрівання, для різання шару аплікаційного матеріалу та можливістю переводу нагрітого наконечника із положення спокою в положення різання, привід для забезпечення робочого переміщення пристрою для кріплення тканин та систему управління вишивальною машиною [див. ЕР 1 983 083 В1. МПК D05C 7/10, 2010 p.]. Однак, конструкція такої вишивальної машини не забезпечує можливість нанесення аплікацій із аплікаційної тканини на тканину-основу без використання проміжної захисної тканини, а використання останньої призводить до низки недоліків, а саме: - дорожчає продукція, що виготовляється; - видалення цієї проміжної захисної тканини технологічно складна операція (здійснюють, досить часто, способами розчинення із застосуванням активних хімічних речовин, які небезпечні для працівників та можуть мати негативний вплив на якість та міцність тканини-основи); - виникають деякі замкнуті простори, що утворюються в результаті обшивання по контуру аплікацій, з яких захисна тканина зовсім не видаляється, або видаляється лише механічним способом, що приводить до високої трудомісткості з видалення залишків проміжної захисної тканини; - не всі тканини як основу можна використовувати внаслідок того, що тканина-основа може псуватися в результаті такого видалення проміжної захисної тканини. Крім того, проміжна тканина не захищає основу від пошкодження ріжучим пристроєм, що виконаний на основі лазера або ультразвуку. Задачею створення даних винаходів є створення способу нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, що дозволяє спростити технологію нанесення аплікацій на тканину-основу з одночасним забезпеченням виключення із технологічного процесу необхідності видалення проміжної захисної тканини із обшитих елементів аплікації (за допомогою розчинення із застосуванням активних хімічних речовин, які можуть бути небезпечні для працівників та мати негативний вплив на якість і міцність тканини-основи) та можливістю використання як ріжучого пристрою пристрою, що виконаний на основі лазера або ультразвуку. Поставлена задача вирішується за рахунок того, що при здійсненні способу нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, при 1 UA 111419 C2 5 10 15 20 25 30 35 40 45 50 55 60 якому тканину-основу закріплюють на рухомому пристрої для кріплення тканини, що розташований на столі вишивальної машини, проводять процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу, закріплюють поверх тканиниоснови аплікаційну тканину на рухомому пристрої для кріплення тканини, виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою та остаточне оброблення елементів аплікацій на тканині-основі, відповідно до винаходу процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу проводять шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням можливості укладки на них тканини-основи, причому після укладки зверху на останній, в зоні дії магнітних сил, розміщують роз'єднувачі із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів, по одному навпроти кожного магнітного елемента, і укладають на них аплікаційну тканину, створюючи в зоні роз'єднувача при натягуванні тканин повітряний простір між тканинами, а різання аплікаційної тканини здійснюють одночасно всіма ріжучими пристроями в зоні, де розташований роз'єднувач, та зоні повітряного простору з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою та тканиною-основою, крім того, по закінченні процесу вирізання аплікацій перед остаточним обробленням вирізаних аплікацій проводять збирання роз'єднувачів за допомогою уловлюючих магнітних елементів, що встановлені на рамі з кроком та за кількістю, що відповідає кроку встановлення на столі магнітних елементів та їх кількості, шляхом утворення магнітного поля, що створюється уловлюючим магнітним елементом, в зоні кожного роз'єднувача, що перевищує силу магнітного поля магнітного елемента. Поставлена задача вирішується також за рахунок того, що в вишивальній машині, яка містить раму, стіл, пристрій для кріплення тканин, розміщені на рамі вишивальні головки та відповідні останнім ріжучі пристрої, привід для забезпечення робочого переміщення пристрою для кріплення тканин та систему управління вишивальною машиною, відповідно до винаходу на столі вишивальної машини додатково встановлені магнітні елементи з кроком, що відповідає кроку встановлення на рамі вишивальних головок і ріжучих пристроїв, за кількістю відповідно до кількості ріжучих пристроїв, причому на рамі також додатково встановлені уловлюючі магнітні елементи, з кроком та за кількістю, що відповідає кроку встановлення магнітних елементів та їх кількості, крім того, вишивальна машина додатково забезпечена роз'єднувачами із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів та пристроєм керування роботою магнітних елементів і уловлюючих магнітних елементів, що пристосований до сумісної роботи з системою управління вишивальною машиною. Крім того, в вишивальній машині магнітні елементи та уловлюючі магнітні елементи можуть бути виконані у вигляді електромагнітів з можливістю регулювання сили магнітного поля, що ними створюється, кожний роз'єднувач - у вигляді кульки, а ріжучі пристрої - у вигляді елементів, що нагріті, або у вигляді ріжучих ультразвукових елементів, або у вигляді ріжучого лазера. Проведення процедури унеможливлення пошкодження тканини-основи в процесі здійснення способу шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням можливості укладки на них тканини-основи, причому після укладки зверху на останній, в зоні дії магнітних сил, розміщення роз'єднувачів із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів, по одному навпроти кожного магнітного елемента, і укладання на них аплікаційної тканини, створюючи в зоні роз'єднувача при натягуванні тканин повітряний простір між тканинами, а здійснення різання аплікаційної тканини одночасно всіма ріжучими пристроями в зоні, де розташований роз'єднувач, та зоні повітряного простору з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою та тканиною-основою, забезпечує можливість спростити технологію нанесення аплікацій на тканину-основу, що одночасно забезпечує виключення із технологічного процесу необхідності видалення проміжної захисної тканини із обшитих елементів аплікації (за допомогою, наприклад, розчинення із застосуванням активних хімічних речовин, які можуть мати негативний вплив на здоров'я працівників та якість і міцність тканини-основи), крім того, одночасно дає додаткову можливість використання як ріжучого пристрою пристрій, що виконаний на основі лазера або ультразвуку. Проведення збирання, по закінченні процесу вирізання аплікацій перед остаточним обробленням вирізаних аплікацій, роз'єднувачів за допомогою уловлюючих магнітних елементів, що встановлені на рамі з кроком та за кількістю, що відповідає кроку встановлення на столі магнітних елементів та їх кількості, шляхом утворення магнітного поля, що створюється уловлюючим магнітним елементом, в зоні кожного роз'єднувача, що перевищує силу магнітного 2 UA 111419 C2 5 10 15 20 25 30 35 40 45 50 55 60 поля магнітного елемента, дозволяє довести технологічний цикл по нанесенню аплікацій на тканину-основу до потрібного логічного завершення (шляхом остаточного оброблення елементів аплікацій на тканині-основі) і підготовлює обладнання до початку наступного цикла. Додаткове встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення на рамі вишивальних головок і ріжучих пристроїв, за кількістю відповідно до кількості ріжучих пристроїв, причому додаткове встановлення на рамі уловлюючих магнітних елементів, з кроком та за кількістю, що відповідає кроку встановлення магнітних елементів та їх кількості, крім того, додаткове забезпечення вишивальної машини роз'єднувачами із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів та пристроєм керування роботою магнітних елементів і уловлюючих магнітних елементів, що пристосований до сумісної роботи з системою управління вишивальною машиною, дозволяє забезпечити спрощення технології нанесення аплікацій на тканину-основу з одночасним забезпеченням виключення із технологічного процесу необхідності видалення проміжної захисної тканини із обшитих елементів аплікації та можливість використання як ріжучого пристрою пристрій, що виконаний на основі лазера або ультразвуку. Використання пропонованих способу нанесення аплікацій із аплікаційної тканини на тканинуоснову за допомогою вищеназваної вишивальної машини дозволяє забезпечити наступний технічний результат: виключається необхідність використання проміжної захисної тканини в технологічному процесі по нанесенню аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; спрощується технологічний процес з нанесення аплікацій із аплікаційної тканини на тканинуоснову за допомогою вишивальної машини; виключається необхідність видалення проміжної захисної тканини після закінчення операції обстрочування вирізаних аплікацій; збільшуються можливості з підбору тканини-основи та аплікаційної основи для виконання операції нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; з'являється можливість проводити операцію вирізки аплікаційної тканини за допомогою ріжучого пристрою, що виконаний на основі лазера або ультразвуку. Крім того: зменшується трудомісткість по виконанню операції нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини; з'являється можливість підвищення продуктивності роботи вишивальної машини в цілому. На фіг. 1 схематично представлений фрагмент вишивальної машини, що використовується для реалізації способу нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, на фіг. 2 - збільшене зображення виду А на фіг. 1. Вишивальна машина містить раму 1, стіл 2, пристрій для кріплення тканин 3, розміщені на рамі 1 вишивальні головки 4 та відповідні останнім ріжучі пристрої 5, привід для забезпечення робочого переміщення пристрою для кріплення тканин та систему управління вишивальною машиною (на кресленні не показані). На столі 2 вишивальної машини додатково встановлені магнітні елементи 6 з кроком, що відповідає кроку встановлення на рамі 1 вишивальних головок 4 і ріжучих пристроїв 5, за кількістю відповідно до кількості ріжучих пристроїв. На рамі 1 також додатково встановлені уловлюючі магнітні елементи 7, з кроком та за кількістю, що відповідає кроку встановлення магнітних елементів 6 та їх кількості (навпроти останніх). Крім того, вишивальна машина додатково забезпечена роз'єднувачами 8 із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів 6 та пристроєм 9 керування роботою магнітних елементів 6 і уловлюючих магнітних елементів 7, що пристосований до сумісної роботи з системою управління вишивальною машиною. В технологічному процесі також використовують тканину-основу 10 та аплікаційну тканину 11, які при взаємодії утворюють зону 12, де розташований роз'єднувач 8, та зону повітряного простору 13. Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини здійснюють наступним чином. При підготовці нанесення аплікацій із аплікаційної тканини 11 на тканину-основу 10 за допомогою вишивальної машини тканину-основу 10 закріплюють на рухомому пристроєві для кріплення тканини 3, що розташований на столі 2 вишивальної машини поверх магнітних елементів 6. Далі поверх тканини-основи 10 на кожному із магнітних елементів 6 розміщують по одному роз'єднувачу 8. Під дією магнітних сил магнітного елемента 6 кожний роз'єднувач 8 розміщується в зоні дії магнітних сил останнього. Далі тканину-основу 10 з роз'єднувачами 8 накривають аплікаційною тканиною 11. Тканини закріплюють на рухомому пристроєві для кріплення тканини 3 з натягом, утворюючи зони 12, де розташований роз'єднувач 8, та зони 3 UA 111419 C2 5 10 повітряного простору 13. Виконують попереднє сточування тканин в області кожної аплікації для запобігання зсуву аплікаційних елементів при різанні та при подальшій обробці на тканиніоснові 10. Далі проводять вирізку аплікацій по заданому контуру за допомогою ріжучих пристроїв 5. При цьому робочий орган кожного ріжучого пристрою 5 знаходиться в зоні 12 або в зоні 13 з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою 5 та тканиною-основою 10. Після завершення процесу вирізання за допомогою пристрою 9 уловлюючі магнітні елементи 7 підводять до магнітних елементів 6, збільшуючи силу дії магнітного поля, що створюється уловлюючим магнітним елементом 7, на кожний роз'єднувач 8. При перевищенні сили магнітного поля магнітного елементу 6 кожний роз'єднувач 8 переміщається до відповідного уловлюючого магнітного елемента 7, які разом з відповідним роз'єднувачем 8 повертаються в первинне положення. Далі за допомогою вишивальних головок 4 проводять остаточне оброблення вирізаних елементів аплікацій на тканині-основі 10. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Спосіб нанесення аплікацій із аплікаційної тканини на тканину-основу за допомогою вишивальної машини, при якому тканину-основу закріплюють на рухомому пристрої для кріплення тканини, що розташований на столі вишивальної машини, проводять процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу, закріплюють поверх тканини-основи аплікаційну тканину на рухомому пристрої для кріплення тканини, виконують почергові попереднє сточування тканин, вирізку за допомогою ріжучого пристрою та остаточне оброблення елементів аплікацій на тканині-основі, який відрізняється тим, що процедуру унеможливлення пошкодження тканини-основи в процесі здійснення способу проводять шляхом встановлення на столі вишивальної машини магнітних елементів з кроком, що відповідає кроку встановлення вишивальних головок і ріжучих пристроїв, з забезпеченням можливості укладки на них тканини-основи, причому після укладки зверху на останній, в зоні дії магнітних сил, розміщують роз'єднувачі із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів, по одному навпроти кожного магнітного елемента, і укладають на них аплікаційну тканину, створюючи в зоні роз'єднувача при натягуванні тканин повітряний простір між тканинами, а різання аплікаційної тканини здійснюють одночасно всіма ріжучими пристроями в зоні, де розташований роз'єднувач, та в зоні повітряного простору з забезпеченням гарантованого зазору між робочим органом ріжучого пристрою та тканиноюосновою, крім того, по закінченні процесу вирізання аплікацій перед остаточним обробленням вирізаних аплікацій проводять збирання роз'єднувачів за допомогою уловлюючих магнітних елементів, що встановлені на рамі з кроком та за кількістю, що відповідає кроку встановлення на столі магнітних елементів та їх кількості, шляхом утворення магнітного поля, що створюється уловлюючим магнітним елементом, в зоні кожного роз'єднувача, що перевищує силу магнітного поля магнітного елемента. 2. Вишивальна машина, що містить раму, стіл, пристрій для кріплення тканин, розміщені на рамі вишивальні головки та відповідні останнім ріжучі пристрої, привід для забезпечення робочого переміщення пристрою для кріплення тканин та систему управління вишивальною машиною, яка відрізняється тим, що на столі вишивальної машини додатково встановлені магнітні елементи з кроком, що відповідає кроку встановлення на рамі вишивальних головок і ріжучих пристроїв, за кількістю відповідно до кількості ріжучих пристроїв, причому на рамі також додатково встановлені уловлюючі магнітні елементи, з кроком та за кількістю, що відповідає кроку встановлення магнітних елементів та їх кількості, крім того, вишивальна машина додатково забезпечена роз'єднувачами із магнітного матеріалу за кількістю відповідно до кількості магнітних елементів та пристроєм керування роботою магнітних елементів і уловлюючих магнітних елементів, що пристосований до сумісної роботи з системою управління вишивальною машиною. 3. Вишивальна машина за п. 2, яка відрізняється тим, що магнітні елементи та уловлюючі магнітні елементи виконані у вигляді електромагнітів з можливістю регулювання сили магнітного поля, що ними створюється, кожний роз'єднувач виконаний у вигляді кульки, а ріжучі пристрої виконані у вигляді елементів, що нагріті. 4. Вишивальна машина за п. 2, яка відрізняється тим, що ріжучі пристрої виконані у вигляді ріжучих ультразвукових елементів. 5. Вишивальна машина за п. 2, яка відрізняється тим, що ріжучі пристрої виконані у вигляді ріжучого лазера. 4 UA 111419 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
