Номер патенту: 93657

Опубліковано: 10.03.2011

Автор: Денисов Олександр Костянтинович

Завантажити PDF файл.

Формула / Реферат

Кодовий замок, що має зовнішній блок з принаймні трьома кодовими дисками (3) зі стрижнями, виконаний з можливістю запирання і відпирання ригеля (4) замка шляхом набору коду обертанням і збіганням покажчика положення кожного кодового диска (3), виконаного як радіусна риска, і окремої риски дванадцятипозиційного кола на корпусі, який відрізняється тим, що корпус (1) виконаний як порожнистий циліндр з дном, в якому виконані отвори для кодових дисків (3), з бокової округлої сторони якого виконані наскрізні отвори, розташовані один навпроти одного для ригеля (4), з різьовим з'єднанням з внутрішнім вкладишем (2) у вигляді порожнистого циліндра з дном, на зовнішній стороні якого розташовані виступи у вигляді незамкненого кільця з фасками для стрижнів кодових дисків (3), а з бокової округлої сторони вкладиша (2) один навпроти одного розташовані отвори (5), що співпадають з отворами корпуса (1) для ригеля (4) після встановлення усіх кодових дисків (3) у положення відчинення і провертання корпуса (1).

Текст

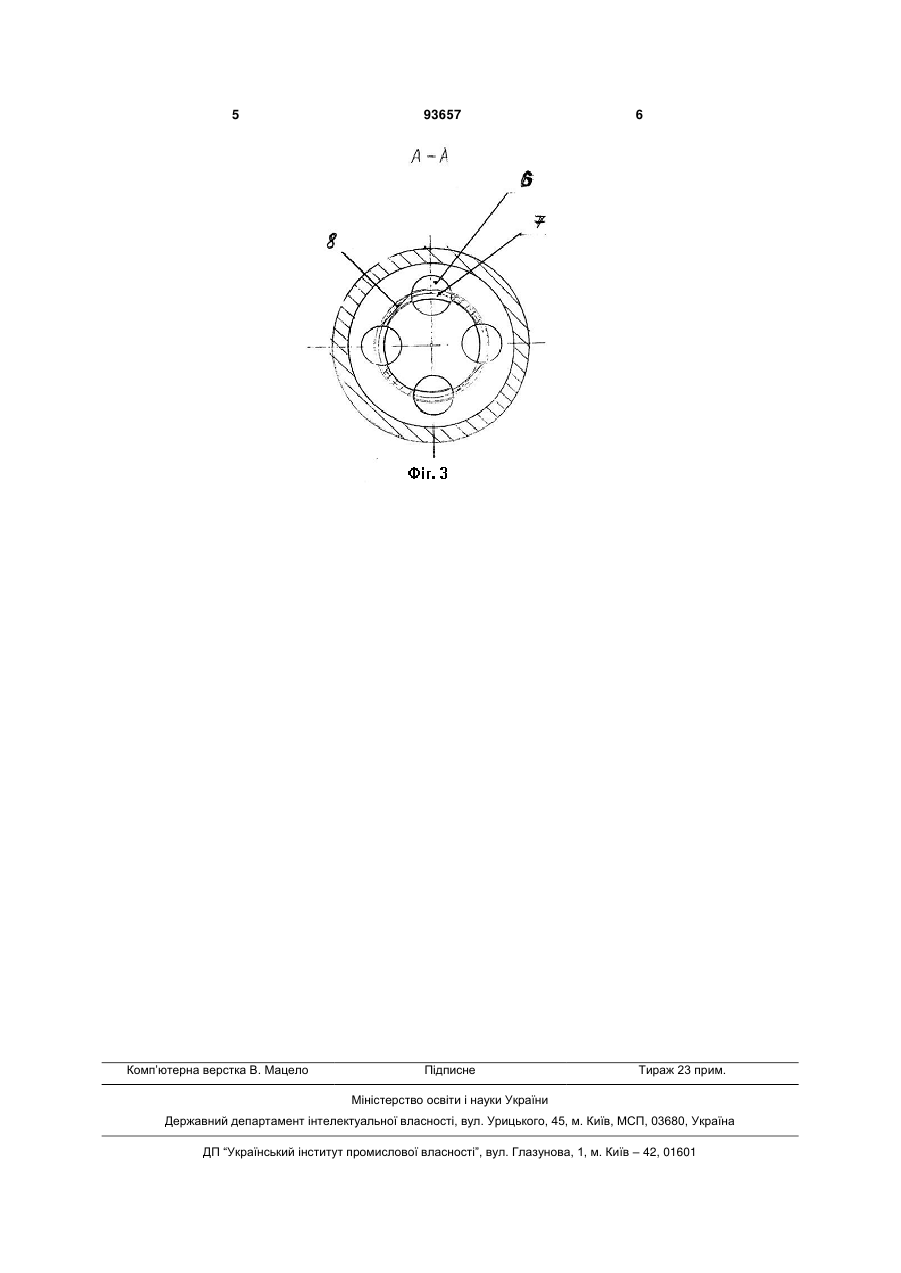

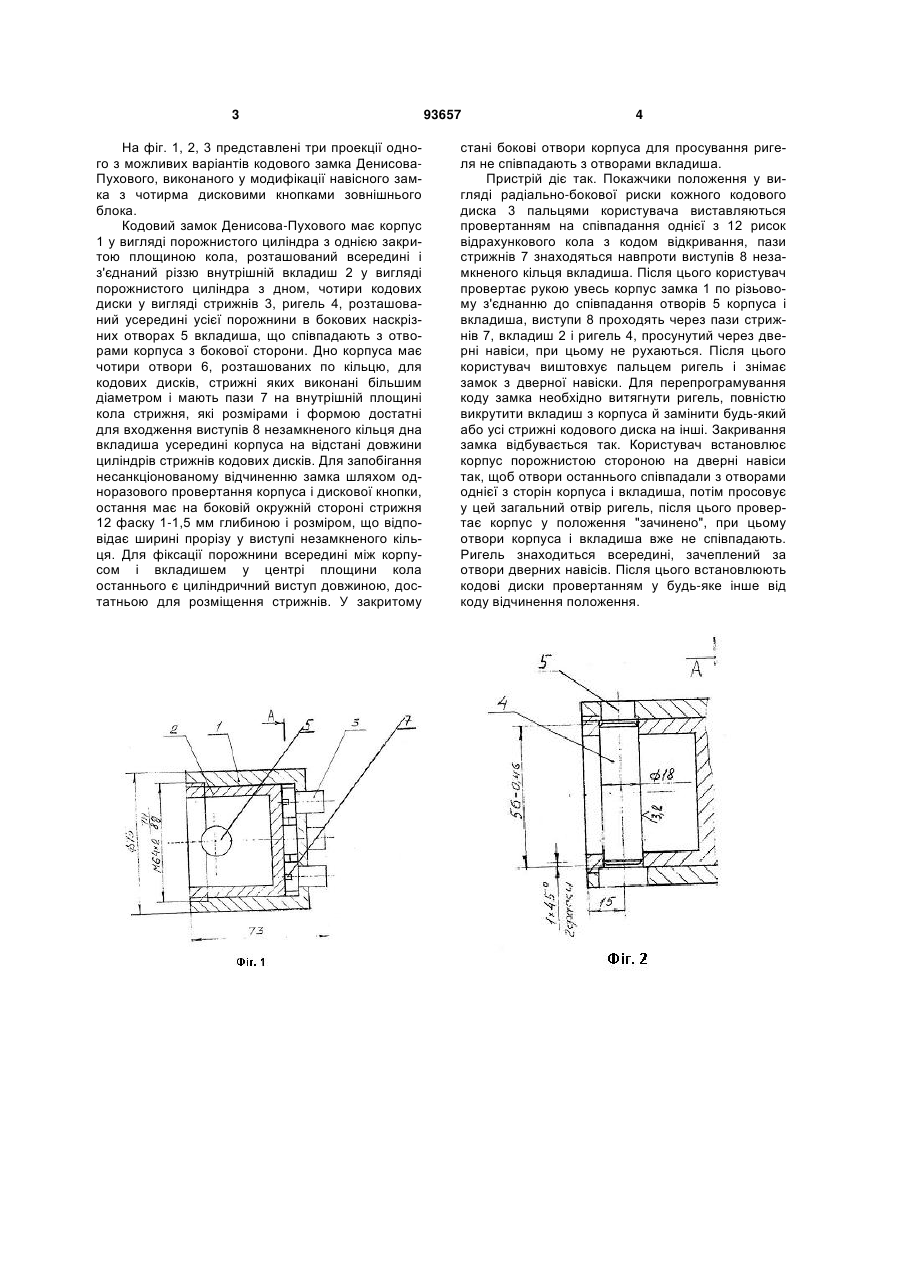

Кодовий замок, що має зовнішній блок з принаймні трьома кодовими дисками (3) зі стрижнями, 3 На фіг. 1, 2, 3 представлені три проекції одного з можливих варіантів кодового замка ДенисоваПухового, виконаного у модифікації навісного замка з чотирма дисковими кнопками зовнішнього блока. Кодовий замок Денисова-Пухового має корпус 1 у вигляді порожнистого циліндра з однією закритою площиною кола, розташований всередині і з'єднаний різзю внутрішній вкладиш 2 у вигляді порожнистого циліндра з дном, чотири кодових диски у вигляді стрижнів 3, ригель 4, розташований усередині усієї порожнини в бокових наскрізних отворах 5 вкладиша, що співпадають з отворами корпуса з бокової сторони. Дно корпуса має чотири отвори 6, розташованих по кільцю, для кодових дисків, стрижні яких виконані більшим діаметром і мають пази 7 на внутрішній площині кола стрижня, які розмірами і формою достатні для входження виступів 8 незамкненого кільця дна вкладиша усередині корпуса на відстані довжини циліндрів стрижнів кодових дисків. Для запобігання несанкціонованому відчиненню замка шляхом одноразового провертання корпуса і дискової кнопки, остання має на боковій окружній стороні стрижня 12 фаску 1-1,5 мм глибиною і розміром, що відповідає ширині прорізу у виступі незамкненого кільця. Для фіксації порожнини всередині між корпусом і вкладишем у центрі площини кола останнього є циліндричний виступ довжиною, достатньою для розміщення стрижнів. У закритому 93657 4 стані бокові отвори корпуса для просування ригеля не співпадають з отворами вкладиша. Пристрій діє так. Покажчики положення у вигляді радіально-бокової риски кожного кодового диска 3 пальцями користувача виставляються провертанням на співпадання однієї з 12 рисок відрахункового кола з кодом відкривання, пази стрижнів 7 знаходяться навпроти виступів 8 незамкненого кільця вкладиша. Після цього користувач провертає рукою увесь корпус замка 1 по різьовому з'єднанню до співпадання отворів 5 корпуса і вкладиша, виступи 8 проходять через пази стрижнів 7, вкладиш 2 і ригель 4, просунутий через дверні навіси, при цьому не рухаються. Після цього користувач виштовхує пальцем ригель і знімає замок з дверної навіски. Для перепрограмування коду замка необхідно витягнути ригель, повністю викрутити вкладиш з корпуса й замінити будь-який або усі стрижні кодового диска на інші. Закривання замка відбувається так. Користувач встановлює корпус порожнистою стороною на дверні навіси так, щоб отвори останнього співпадали з отворами однієї з сторін корпуса і вкладиша, потім просовує у цей загальний отвір ригель, після цього провертає корпус у положення "зачинено", при цьому отвори корпуса і вкладиша вже не співпадають. Ригель знаходиться всередині, зачеплений за отвори дверних навісів. Після цього встановлюють кодові диски провертанням у будь-яке інше від коду відчинення положення. 5 Комп’ютерна верстка В. Мацело 93657 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
