Ліфтер барабанного млина

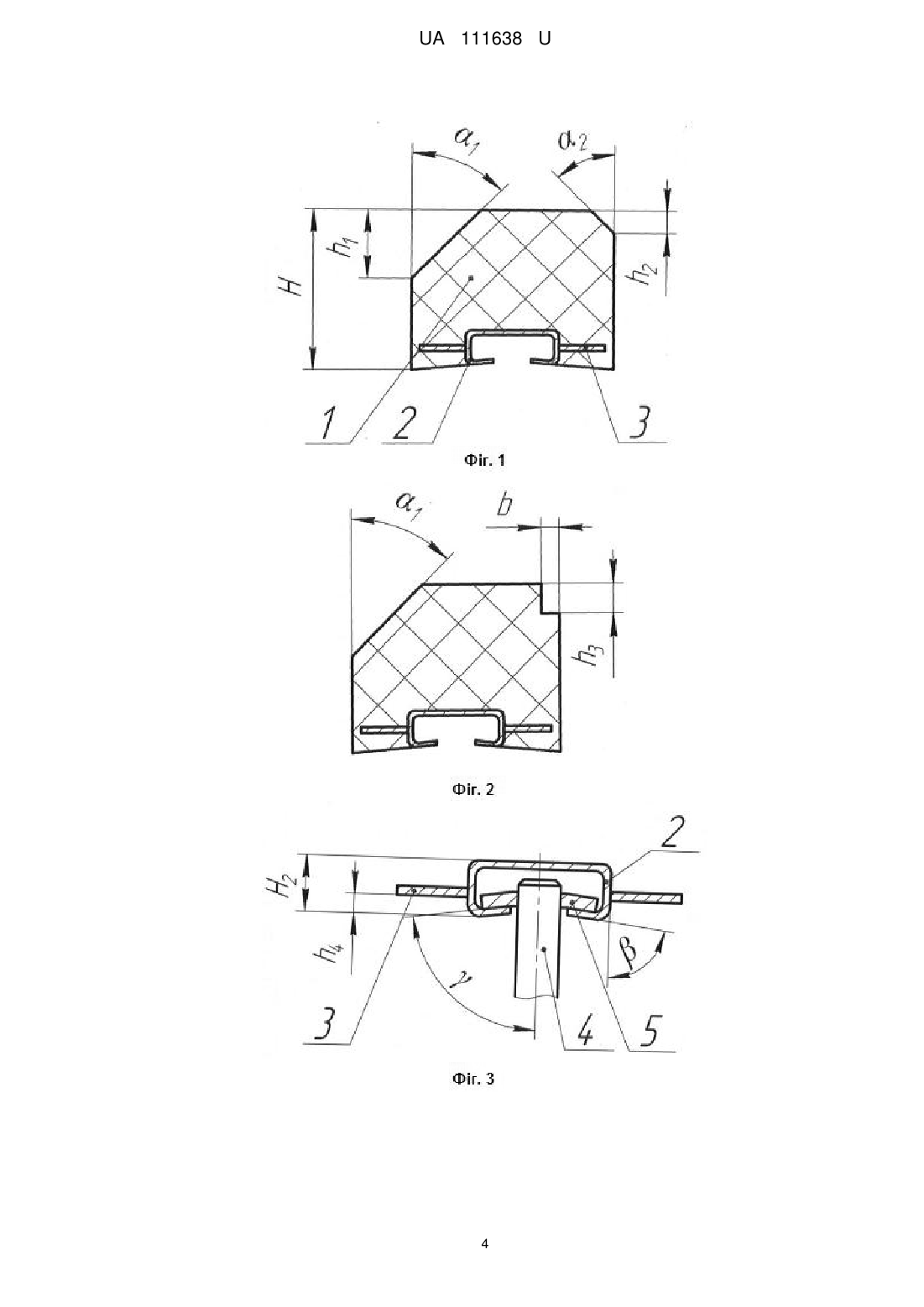

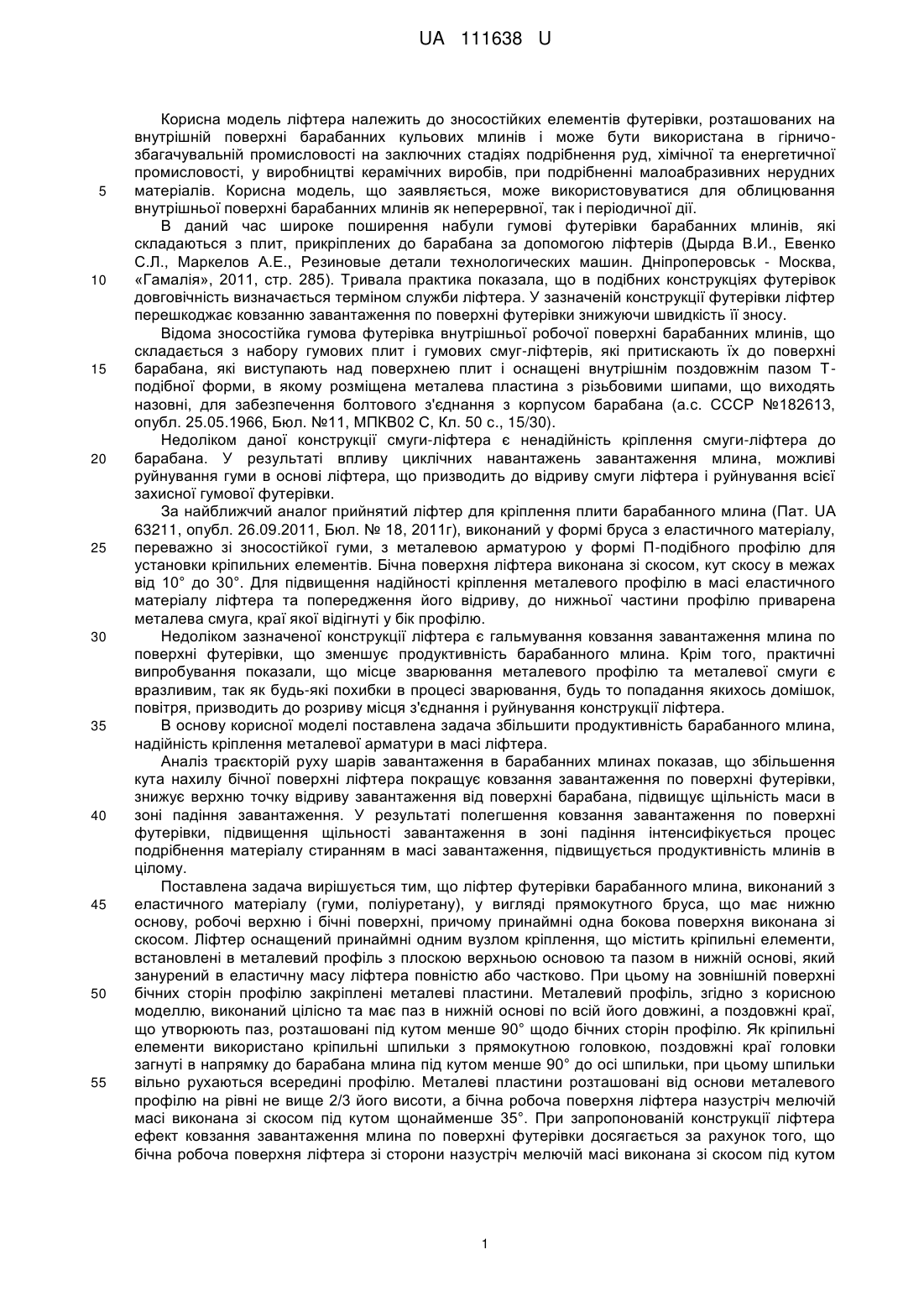

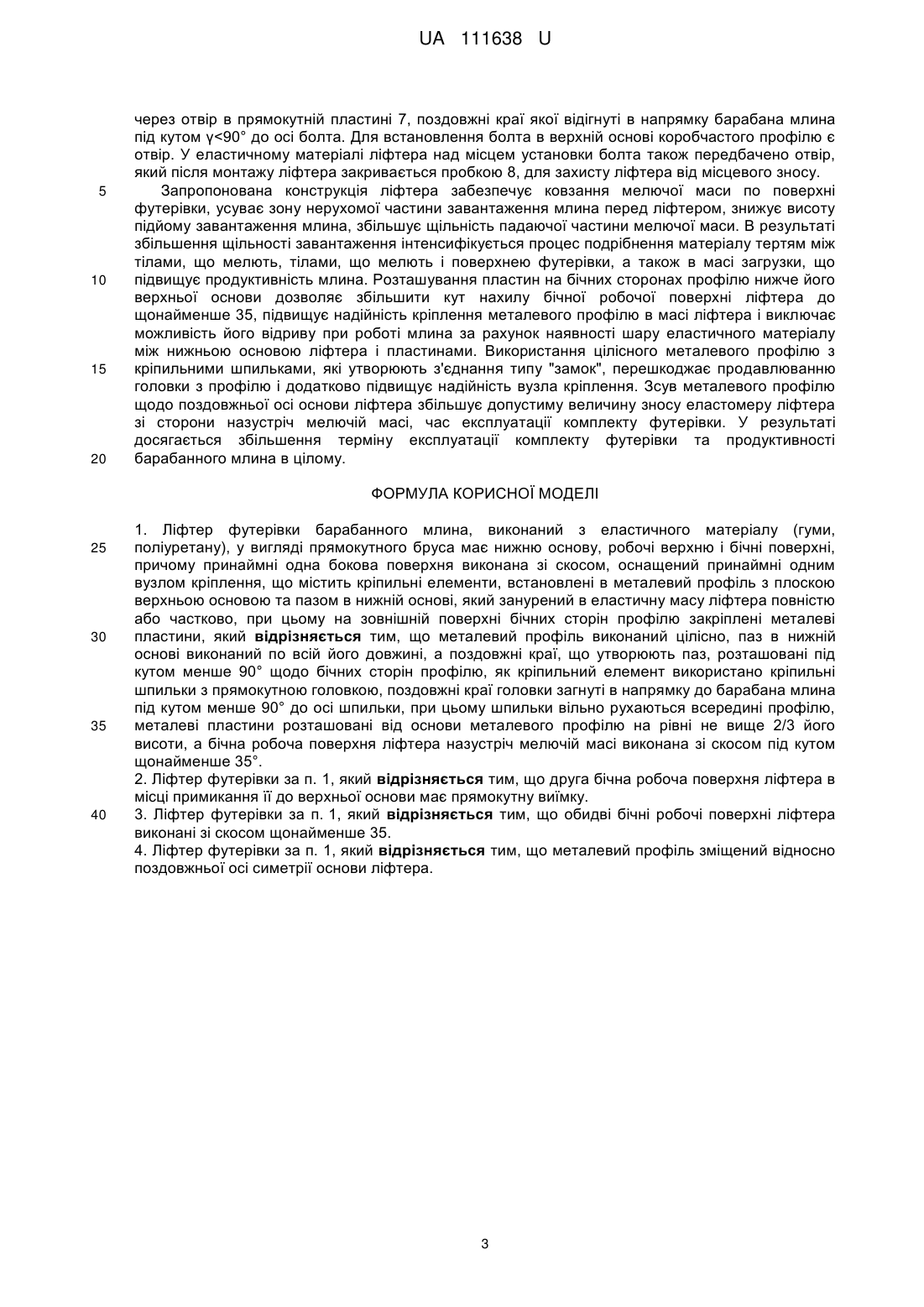

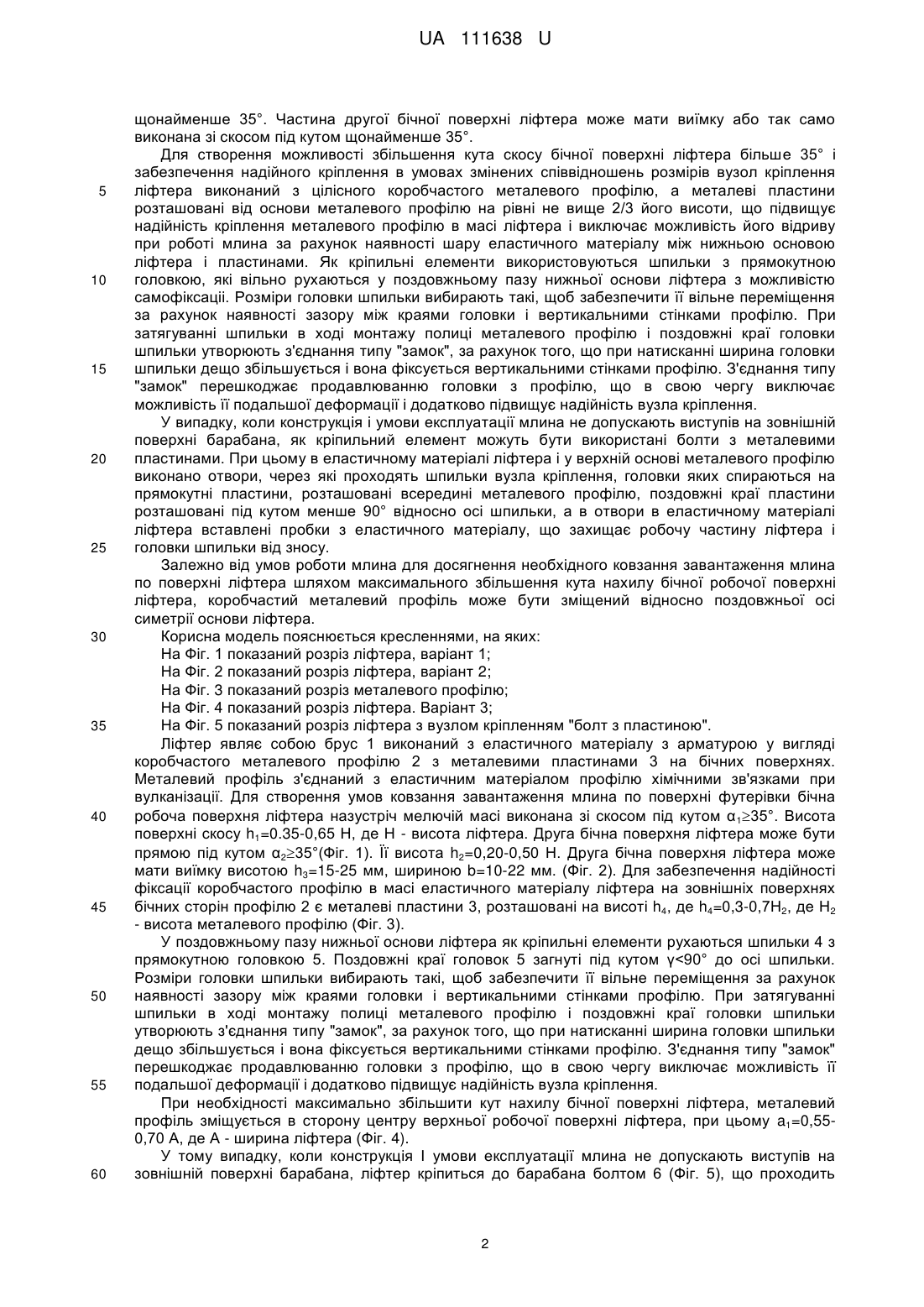

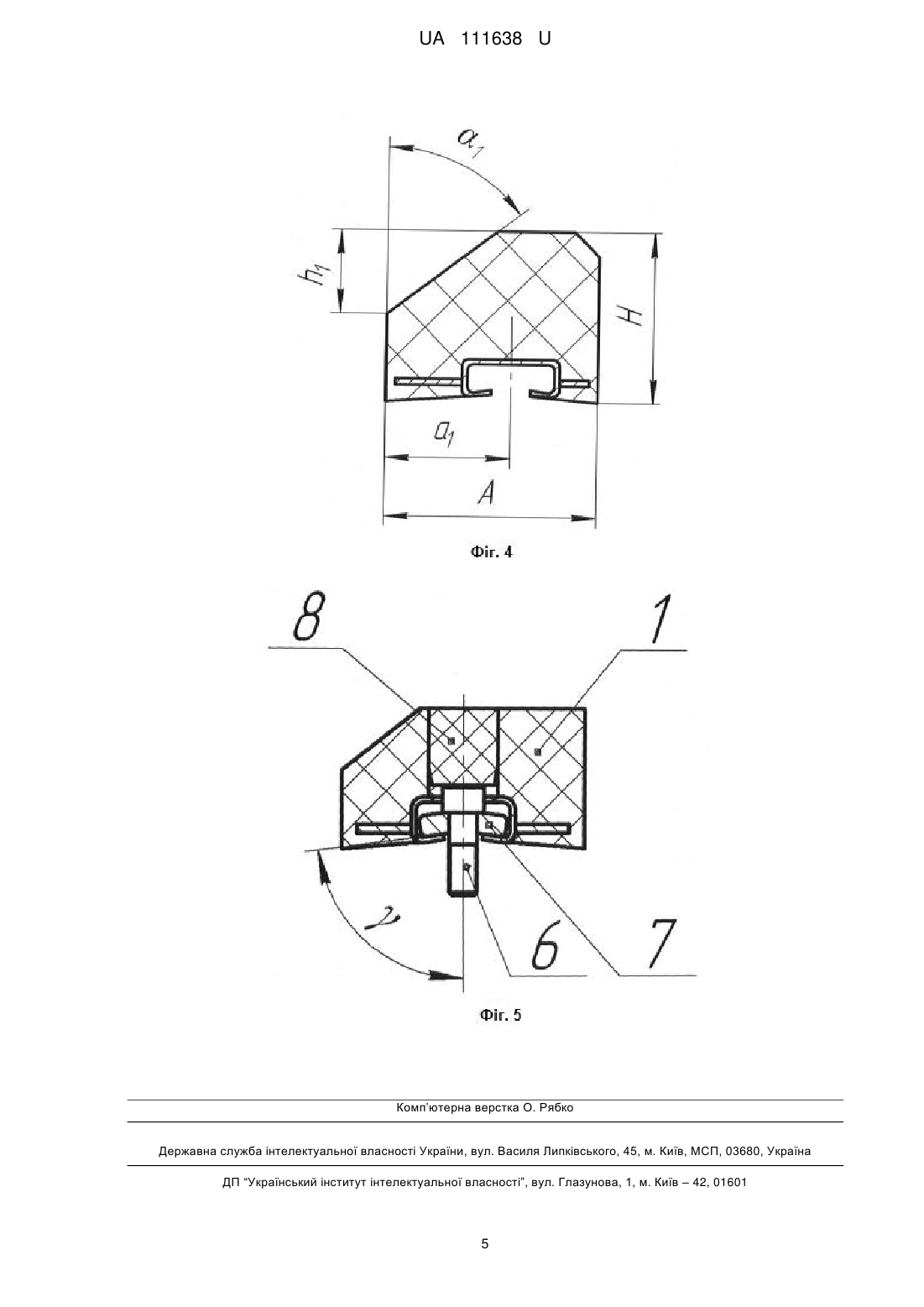

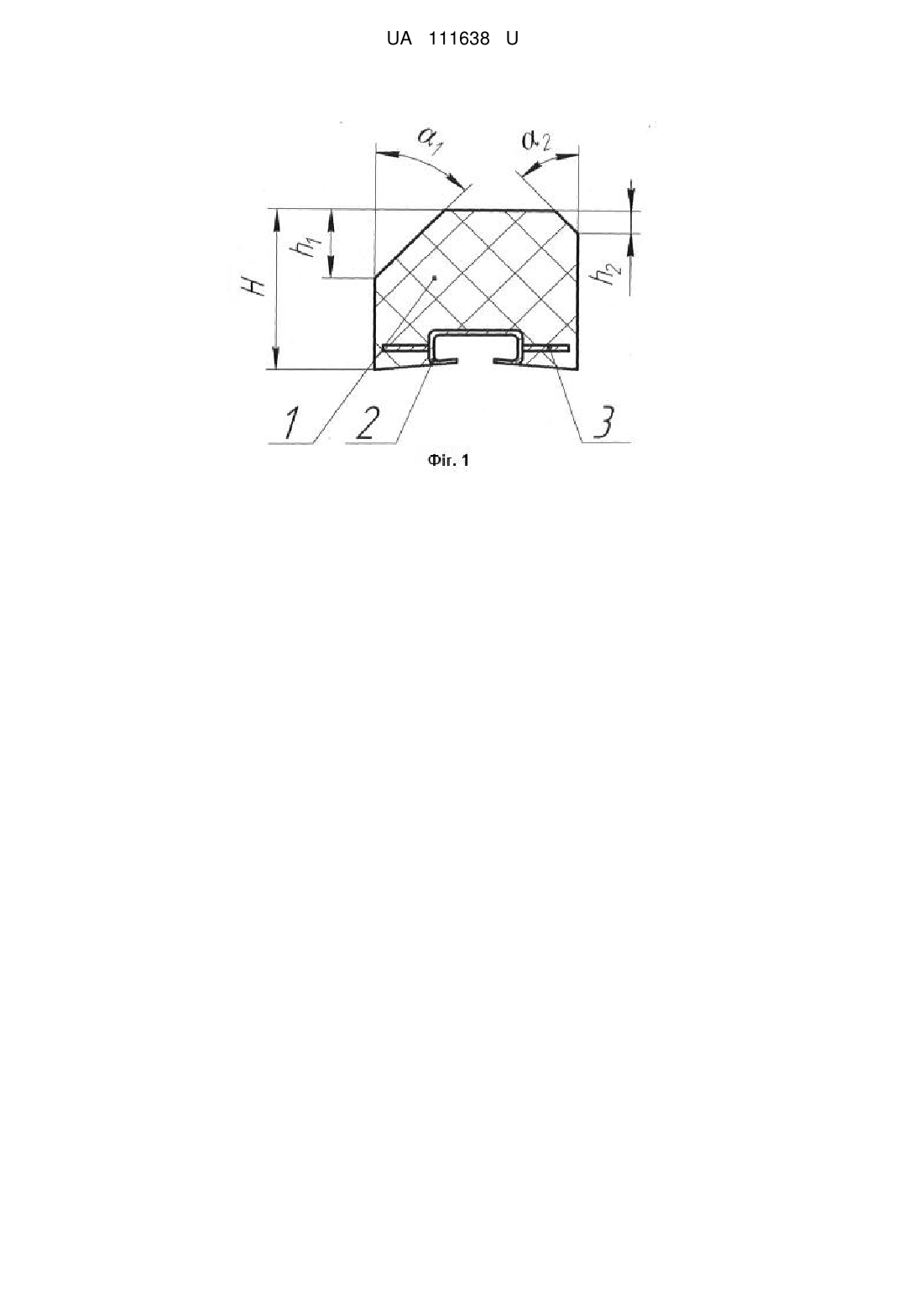

Реферат: Ліфтер футерівки барабанного млина виконаний з еластичного матеріалу (гуми, поліуретану), у вигляді прямокутного бруса має нижню основу, робочі верхню і бічні поверхні, причому принаймні одна бокова поверхня виконана зі скосом, оснащений принаймні одним вузлом кріплення, що містить кріпильні елементи, встановлені в металевий профіль з плоскою верхньою основою та пазом в нижній основі, який занурений в еластичну масу ліфтера повністю або частково, при цьому на зовнішній поверхні бічних сторін профілю закріплені металеві пластини. Металевий профіль виконаний цілісно, паз в нижній основі виконаний по всій його довжині, а поздовжні краї, що утворюють паз, розташовані під кутом менше 90° щодо бічних сторін профілю, як кріпильні елементи використано кріпильні шпильки з прямокутною головкою, поздовжні краї головки загнуті в напрямку до барабана млина під кутом менше 90° до осі шпильки, при цьому шпильки вільно рухаються всередині профілю, металеві пластини розташовані від основи металевого профілю на рівні не вище 2/3 його висоти, а бічна робоча поверхня ліфтера назустріч мелючій масі виконана зі скосом під кутом щонайменше 35°. . UA 111638 U (12) UA 111638 U UA 111638 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель ліфтера належить до зносостійких елементів футерівки, розташованих на внутрішній поверхні барабанних кульових млинів і може бути використана в гірничозбагачувальній промисловості на заключних стадіях подрібнення руд, хімічної та енергетичної промисловості, у виробництві керамічних виробів, при подрібненні малоабразивних нерудних матеріалів. Корисна модель, що заявляється, може використовуватися для облицювання внутрішньої поверхні барабанних млинів як неперервної, так і періодичної дії. В даний час широке поширення набули гумові футерівки барабанних млинів, які складаються з плит, прикріплених до барабана за допомогою ліфтерів (Дырда В.И., Евенко С.Л., Маркелов А.Е., Резиновые детали технологических машин. Дніпроперовськ - Москва, «Гамалія», 2011, стр. 285). Тривала практика показала, що в подібних конструкціях футерівок довговічність визначається терміном служби ліфтера. У зазначеній конструкції футерівки ліфтер перешкоджає ковзанню завантаження по поверхні футерівки знижуючи швидкість її зносу. Відома зносостійка гумова футерівка внутрішньої робочої поверхні барабанних млинів, що складається з набору гумових плит і гумових смуг-ліфтерів, які притискають їх до поверхні барабана, які виступають над поверхнею плит і оснащені внутрішнім поздовжнім пазом Тподібної форми, в якому розміщена металева пластина з різьбовими шипами, що виходять назовні, для забезпечення болтового з'єднання з корпусом барабана (а.с. СССР №182613, опубл. 25.05.1966, Бюл. №11, МПКВ02 С, Кл. 50 с., 15/30). Недоліком даної конструкції смуги-ліфтера є ненадійність кріплення смуги-ліфтера до барабана. У результаті впливу циклічних навантажень завантаження млина, можливі руйнування гуми в основі ліфтера, що призводить до відриву смуги ліфтера і руйнування всієї захисної гумової футерівки. За найближчий аналог прийнятий ліфтер для кріплення плити барабанного млина (Пат. UА 63211, опубл. 26.09.2011, Бюл. № 18, 2011г), виконаний у формі бруса з еластичного матеріалу, переважно зі зносостійкої гуми, з металевою арматурою у формі П-подібного профілю для установки кріпильних елементів. Бічна поверхня ліфтера виконана зі скосом, кут скосу в межах від 10° до 30°. Для підвищення надійності кріплення металевого профілю в масі еластичного матеріалу ліфтера та попередження його відриву, до нижньої частини профілю приварена металева смуга, краї якої відігнуті у бік профілю. Недоліком зазначеної конструкції ліфтера є гальмування ковзання завантаження млина по поверхні футерівки, що зменшує продуктивність барабанного млина. Крім того, практичні випробування показали, що місце зварювання металевого профілю та металевої смуги є вразливим, так як будь-які похибки в процесі зварювання, будь то попадання якихось домішок, повітря, призводить до розриву місця з'єднання і руйнування конструкції ліфтера. В основу корисної моделі поставлена задача збільшити продуктивність барабанного млина, надійність кріплення металевої арматури в масі ліфтера. Аналіз траєкторій руху шарів завантаження в барабанних млинах показав, що збільшення кута нахилу бічної поверхні ліфтера покращує ковзання завантаження по поверхні футерівки, знижує верхню точку відриву завантаження від поверхні барабана, підвищує щільність маси в зоні падіння завантаження. У результаті полегшення ковзання завантаження по поверхні футерівки, підвищення щільності завантаження в зоні падіння інтенсифікується процес подрібнення матеріалу стиранням в масі завантаження, підвищується продуктивність млинів в цілому. Поставлена задача вирішується тим, що ліфтер футерівки барабанного млина, виконаний з еластичного матеріалу (гуми, поліуретану), у вигляді прямокутного бруса, що має нижню основу, робочі верхню і бічні поверхні, причому принаймні одна бокова поверхня виконана зі скосом. Ліфтер оснащений принаймні одним вузлом кріплення, що містить кріпильні елементи, встановлені в металевий профіль з плоскою верхньою основою та пазом в нижній основі, який занурений в еластичну масу ліфтера повністю або частково. При цьому на зовнішній поверхні бічних сторін профілю закріплені металеві пластини. Металевий профіль, згідно з корисною моделлю, виконаний цілісно та має паз в нижній основі по всій його довжині, а поздовжні краї, що утворюють паз, розташовані під кутом менше 90° щодо бічних сторін профілю. Як кріпильні елементи використано кріпильні шпильки з прямокутною головкою, поздовжні краї головки загнуті в напрямку до барабана млина під кутом менше 90° до осі шпильки, при цьому шпильки вільно рухаються всередині профілю. Металеві пластини розташовані від основи металевого профілю на рівні не вище 2/3 його висоти, а бічна робоча поверхня ліфтера назустріч мелючій масі виконана зі скосом під кутом щонайменше 35°. При запропонованій конструкції ліфтера ефект ковзання завантаження млина по поверхні футерівки досягається за рахунок того, що бічна робоча поверхня ліфтера зі сторони назустріч мелючій масі виконана зі скосом під кутом 1 UA 111638 U 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше 35°. Частина другої бічної поверхні ліфтера може мати виїмку або так само виконана зі скосом під кутом щонайменше 35°. Для створення можливості збільшення кута скосу бічної поверхні ліфтера більше 35° і забезпечення надійного кріплення в умовах змінених співвідношень розмірів вузол кріплення ліфтера виконаний з цілісного коробчастого металевого профілю, а металеві пластини розташовані від основи металевого профілю на рівні не вище 2/3 його висоти, що підвищує надійність кріплення металевого профілю в масі ліфтера і виключає можливість його відриву при роботі млина за рахунок наявності шару еластичного матеріалу між нижньою основою ліфтера і пластинами. Як кріпильні елементи використовуються шпильки з прямокутною головкою, які вільно рухаються у поздовжньому пазу нижньої основи ліфтера з можливістю самофіксаціі. Розміри головки шпильки вибирають такі, щоб забезпечити її вільне переміщення за рахунок наявності зазору між краями головки і вертикальними стінками профілю. При затягуванні шпильки в ході монтажу полиці металевого профілю і поздовжні краї головки шпильки утворюють з'єднання типу "замок", за рахунок того, що при натисканні ширина головки шпильки дещо збільшується і вона фіксується вертикальними стінками профілю. З'єднання типу "замок" перешкоджає продавлюванню головки з профілю, що в свою чергу виключає можливість її подальшої деформації і додатково підвищує надійність вузла кріплення. У випадку, коли конструкція і умови експлуатації млина не допускають виступів на зовнішній поверхні барабана, як кріпильний елемент можуть бути використані болти з металевими пластинами. При цьому в еластичному матеріалі ліфтера і у верхній основі металевого профілю виконано отвори, через які проходять шпильки вузла кріплення, головки яких спираються на прямокутні пластини, розташовані всередині металевого профілю, поздовжні краї пластини розташовані під кутом менше 90° відносно осі шпильки, а в отвори в еластичному матеріалі ліфтера вставлені пробки з еластичного матеріалу, що захищає робочу частину ліфтера і головки шпильки від зносу. Залежно від умов роботи млина для досягнення необхідного ковзання завантаження млина по поверхні ліфтера шляхом максимального збільшення кута нахилу бічної робочої поверхні ліфтера, коробчастий металевий профіль може бути зміщений відносно поздовжньої осі симетрії основи ліфтера. Корисна модель пояснюється кресленнями, на яких: На Фіг. 1 показаний розріз ліфтера, варіант 1; На Фіг. 2 показаний розріз ліфтера, варіант 2; На Фіг. 3 показаний розріз металевого профілю; На Фіг. 4 показаний розріз ліфтера. Варіант 3; На Фіг. 5 показаний розріз ліфтера з вузлом кріпленням "болт з пластиною". Ліфтер являє собою брус 1 виконаний з еластичного матеріалу з арматурою у вигляді коробчастого металевого профілю 2 з металевими пластинами 3 на бічних поверхнях. Металевий профіль з'єднаний з еластичним матеріалом профілю хімічними зв'язками при вулканізації. Для створення умов ковзання завантаження млина по поверхні футерівки бічна робоча поверхня ліфтера назустріч мелючій масі виконана зі скосом під кутом α 135°. Висота поверхні скосу h1=0.35-0,65 Н, де Н - висота ліфтера. Друга бічна поверхня ліфтера може бути прямою під кутом α235°(Фіг. 1). Її висота h2=0,20-0,50 Н. Друга бічна поверхня ліфтера може мати виїмку висотою h3=15-25 мм, шириною b=10-22 мм. (Фіг. 2). Для забезпечення надійності фіксації коробчастого профілю в масі еластичного матеріалу ліфтера на зовнішніх поверхнях бічних сторін профілю 2 є металеві пластини 3, розташовані на висоті h4, де h4=0,3-0,7Н2, де Н2 - висота металевого профілю (Фіг. 3). У поздовжньому пазу нижньої основи ліфтера як кріпильні елементи рухаються шпильки 4 з прямокутною головкою 5. Поздовжні краї головок 5 загнуті під кутом γ
