Тримач мобільного пристрою на опорі

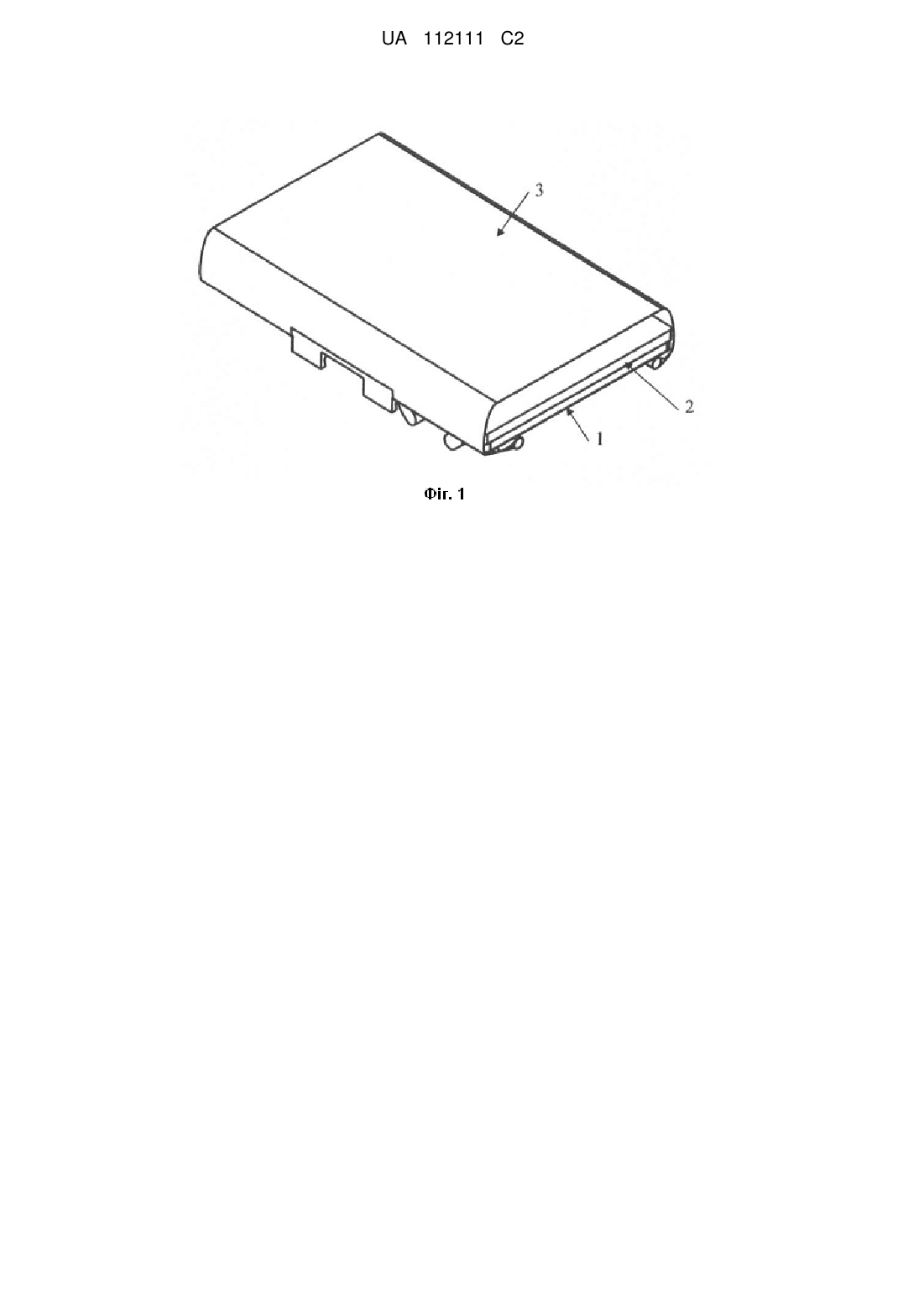

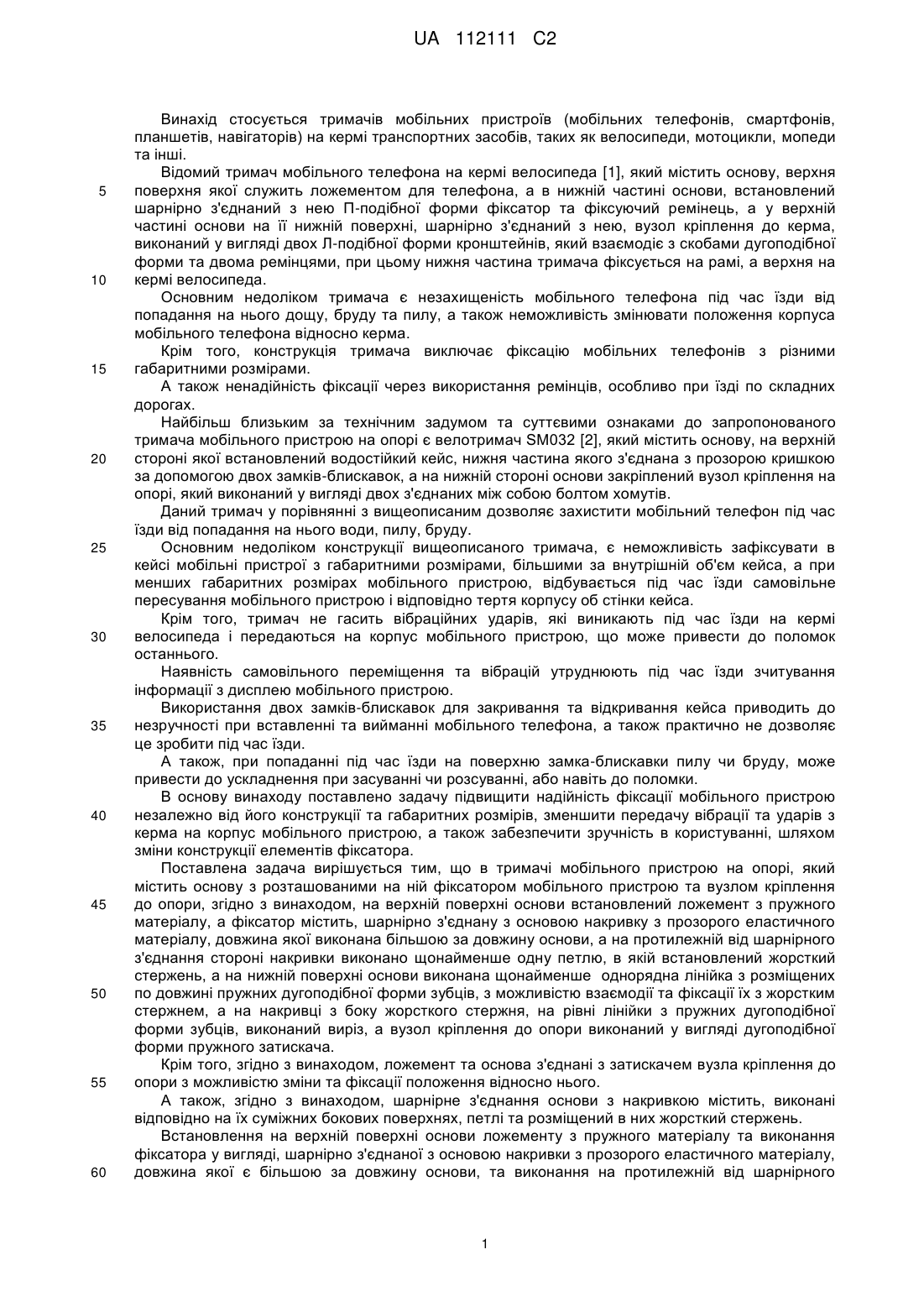

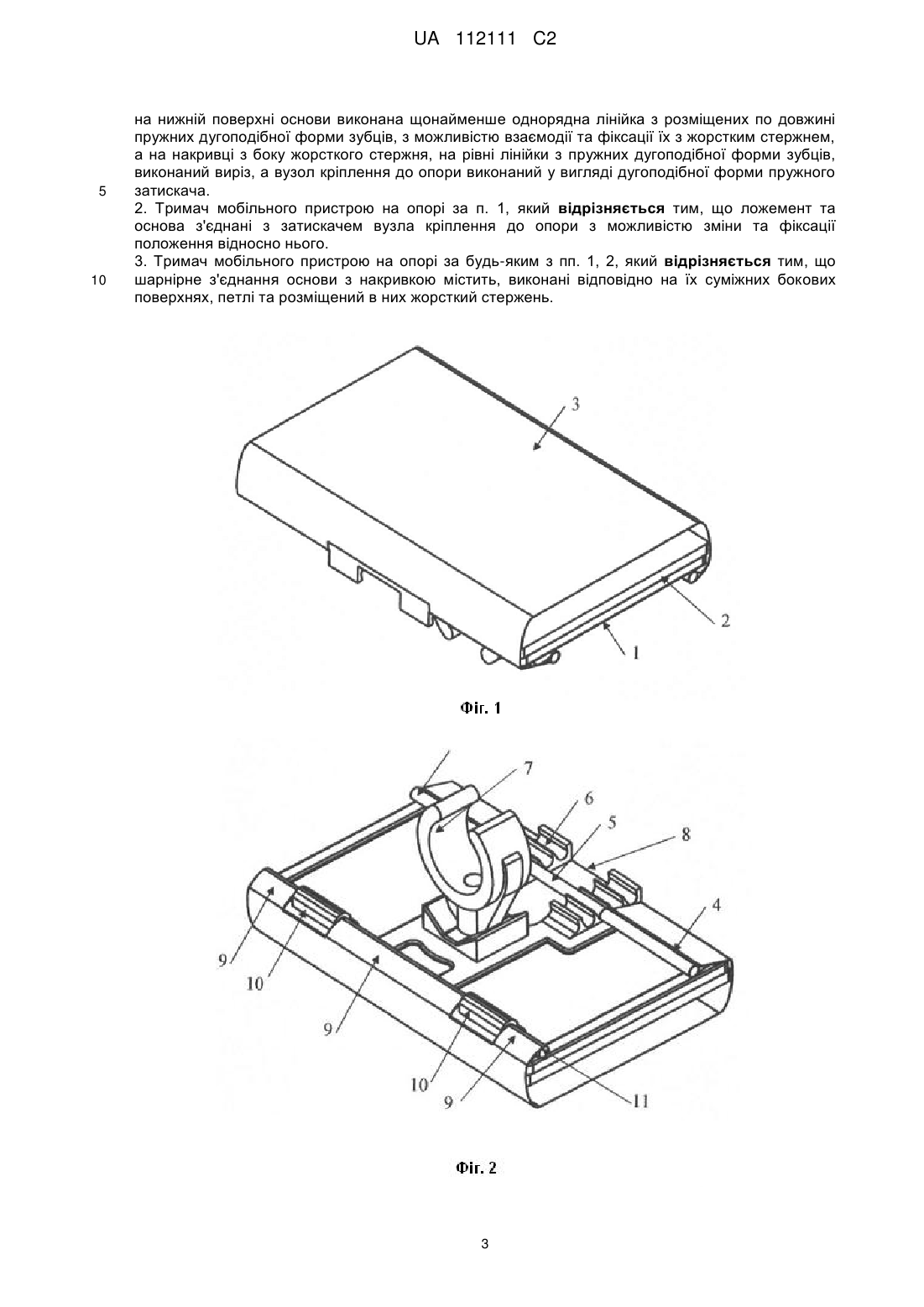

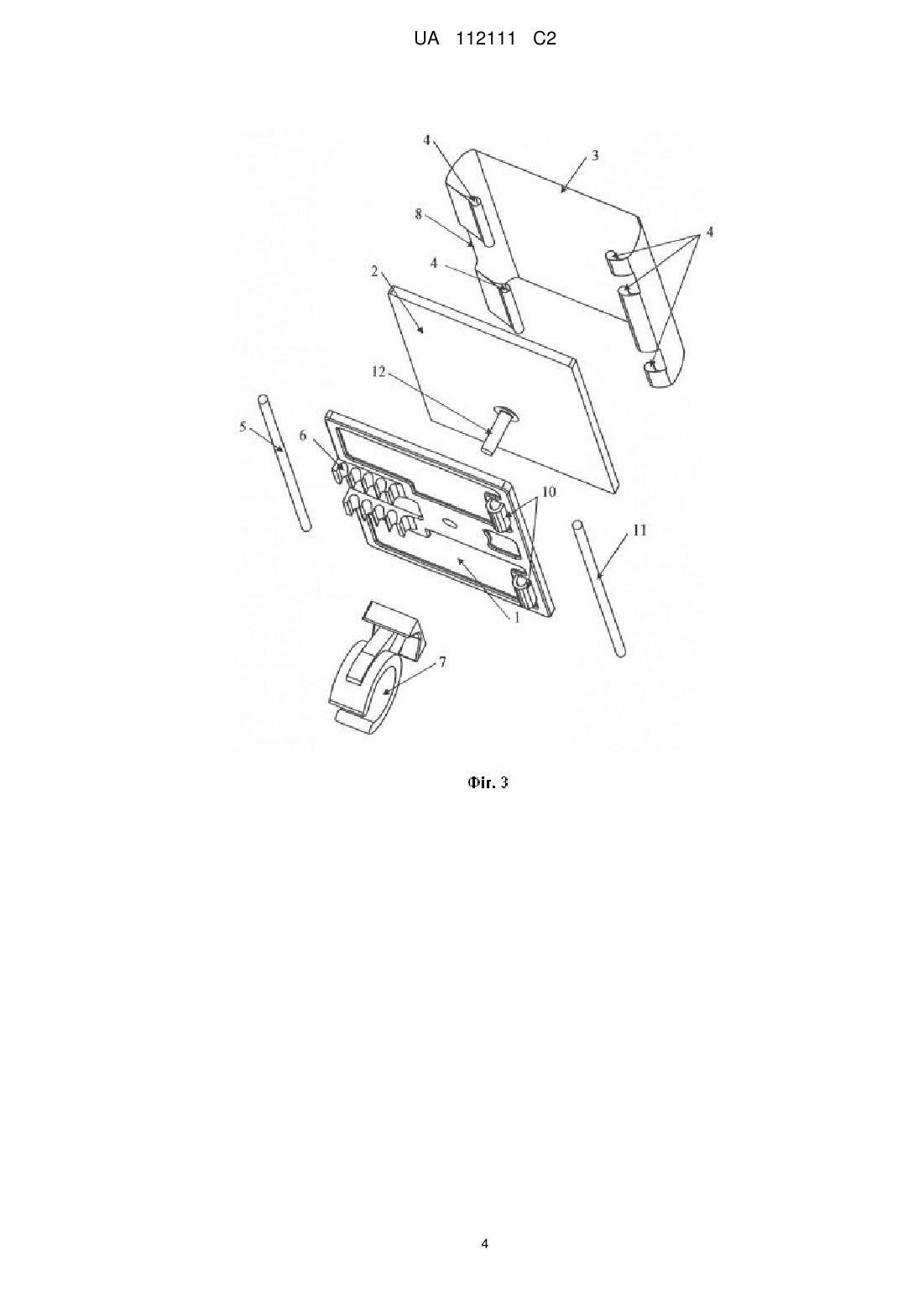

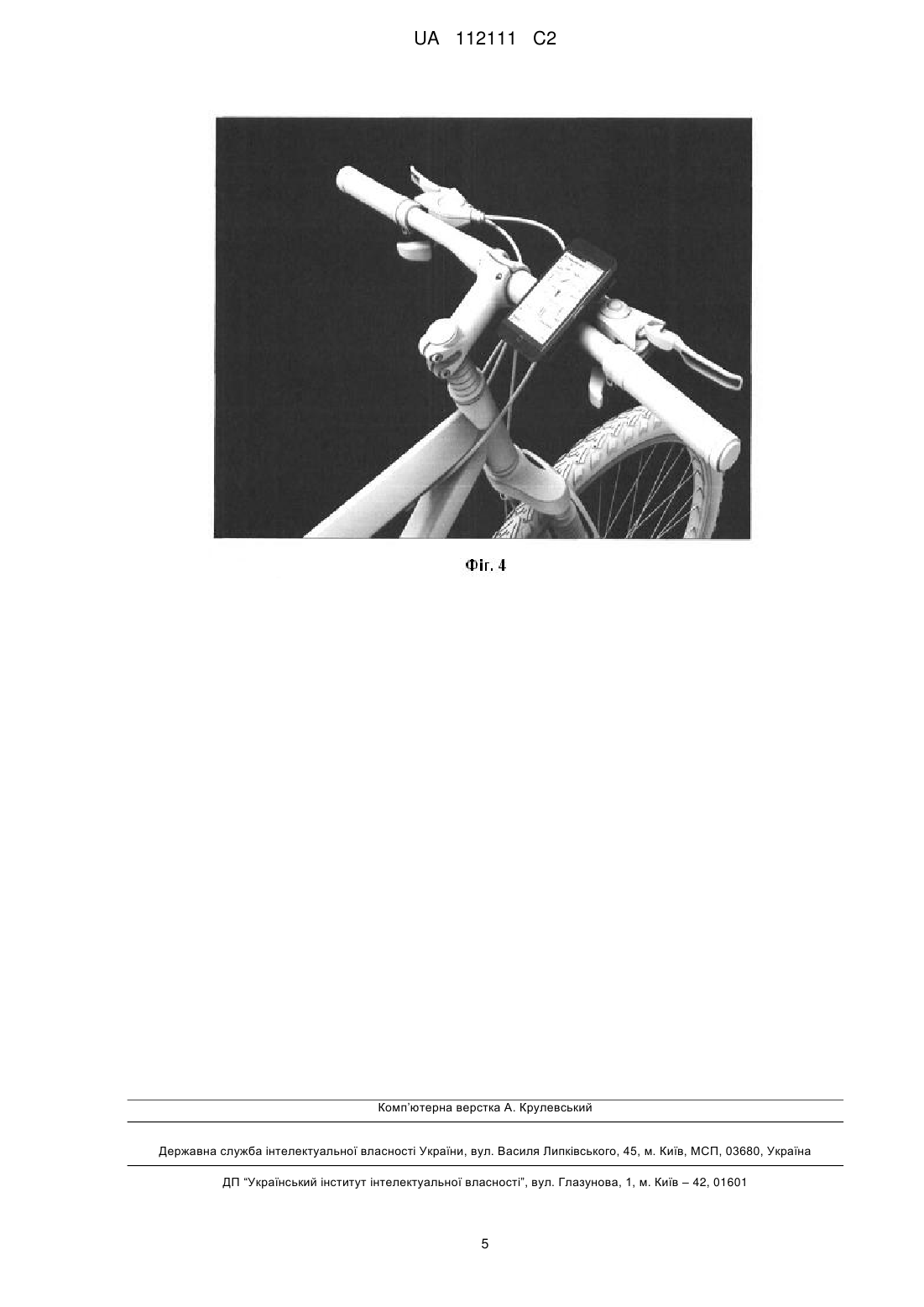

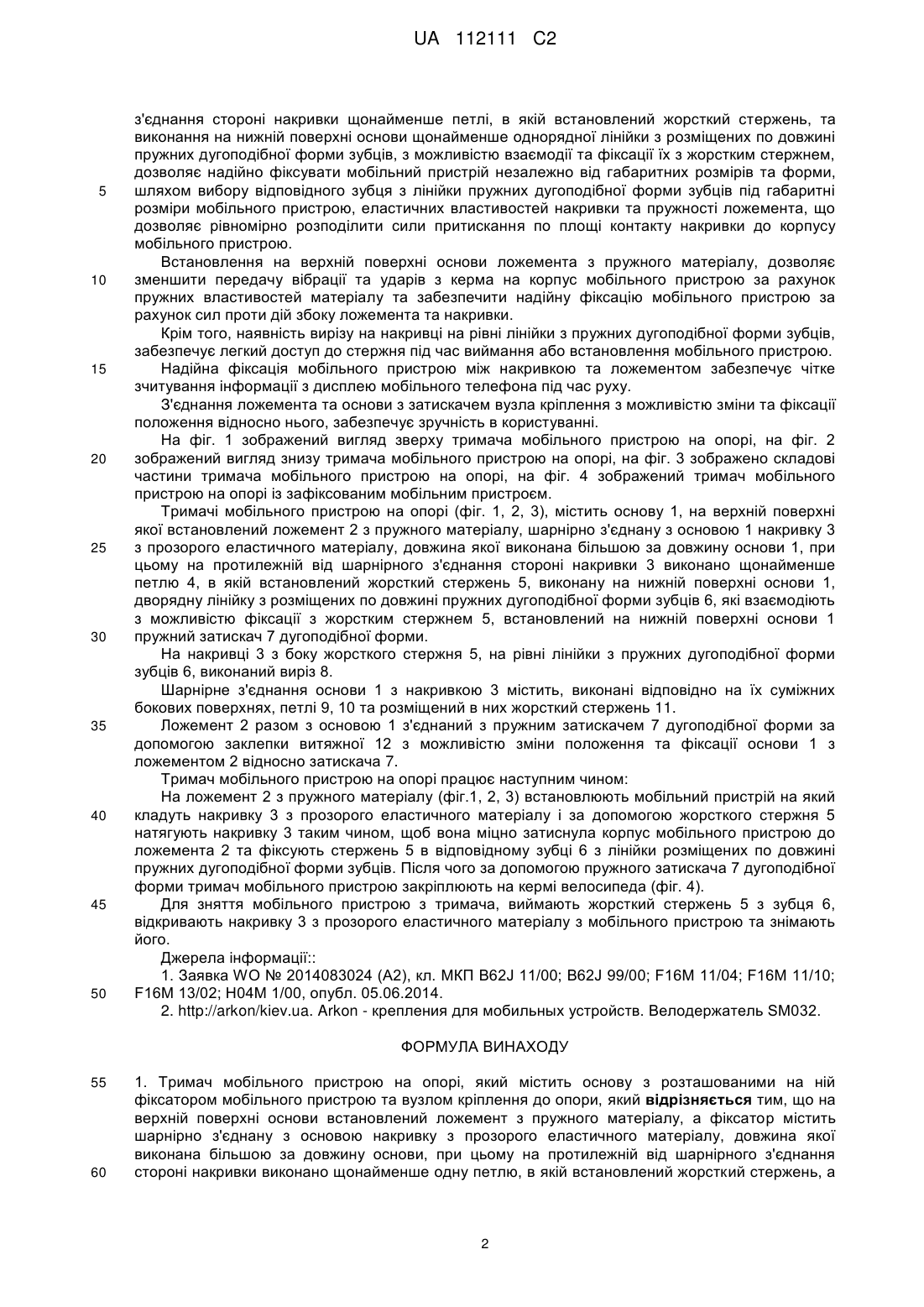

Реферат: Винахід належить до тримачів мобільних пристроїв (мобільних телефонів, смартфонів, планшетів, навігаторів) на кермі транспортних засобів, таких як велосипеди, мотоцикли, мопеди та інші. Тримач мобільного пристрою на опорі, який містить основу з розташованими на ній фіксатором мобільного пристрою та вузлом кріплення до опори, додатково містить на верхній поверхні основи встановлений ложемент з пружного матеріалу, а фіксатор містить шарнірно з'єднану з основою накривку з прозорого еластичного матеріалу, довжина якої виконана більшою за довжину основи, а на протилежній від шарнірного з'єднання стороні накривки виконано щонайменше одну петлю, в якій встановлений жорсткий стержень, а на нижній поверхні основи виконана щонайменше однорядна лінійка з розміщених по довжині пружних дугоподібної форми зубців, з можливістю взаємодії та фіксації їх з жорстким стержнем, а на накривці з боку жорсткого стержня, на рівні лінійки з пружних дугоподібної форми зубців, виконаний виріз, а вузол кріплення до опори виконаний у вигляді дугоподібної форми пружного затискача, що підвищує надійність фіксації мобільного пристрою незалежно від його конструкції та габаритних розмірів, зменшує передачу вібрації та ударів з керма на корпус мобільного пристрою, а також забезпечує зручність в користуванні. UA 112111 C2 (12) UA 112111 C2 UA 112111 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується тримачів мобільних пристроїв (мобільних телефонів, смартфонів, планшетів, навігаторів) на кермі транспортних засобів, таких як велосипеди, мотоцикли, мопеди та інші. Відомий тримач мобільного телефона на кермі велосипеда [1], який містить основу, верхня поверхня якої служить ложементом для телефона, а в нижній частині основи, встановлений шарнірно з'єднаний з нею П-подібної форми фіксатор та фіксуючий ремінець, а у верхній частині основи на її нижній поверхні, шарнірно з'єднаний з нею, вузол кріплення до керма, виконаний у вигляді двох Л-подібної форми кронштейнів, який взаємодіє з скобами дугоподібної форми та двома ремінцями, при цьому нижня частина тримача фіксується на рамі, а верхня на кермі велосипеда. Основним недоліком тримача є незахищеність мобільного телефона під час їзди від попадання на нього дощу, бруду та пилу, а також неможливість змінювати положення корпуса мобільного телефона відносно керма. Крім того, конструкція тримача виключає фіксацію мобільних телефонів з різними габаритними розмірами. А також ненадійність фіксації через використання ремінців, особливо при їзді по складних дорогах. Найбільш близьким за технічним задумом та суттєвими ознаками до запропонованого тримача мобільного пристрою на опорі є велотримач SM032 [2], який містить основу, на верхній стороні якої встановлений водостійкий кейс, нижня частина якого з'єднана з прозорою кришкою за допомогою двох замків-блискавок, а на нижній стороні основи закріплений вузол кріплення на опорі, який виконаний у вигляді двох з'єднаних між собою болтом хомутів. Даний тримач у порівнянні з вищеописаним дозволяє захистити мобільний телефон під час їзди від попадання на нього води, пилу, бруду. Основним недоліком конструкції вищеописаного тримача, є неможливість зафіксувати в кейсі мобільні пристрої з габаритними розмірами, більшими за внутрішній об'єм кейса, а при менших габаритних розмірах мобільного пристрою, відбувається під час їзди самовільне пересування мобільного пристрою і відповідно тертя корпусу об стінки кейса. Крім того, тримач не гасить вібраційних ударів, які виникають під час їзди на кермі велосипеда і передаються на корпус мобільного пристрою, що може привести до поломок останнього. Наявність самовільного переміщення та вібрацій утруднюють під час їзди зчитування інформації з дисплею мобільного пристрою. Використання двох замків-блискавок для закривання та відкривання кейса приводить до незручності при вставленні та вийманні мобільного телефона, а також практично не дозволяє це зробити під час їзди. А також, при попаданні під час їзди на поверхню замка-блискавки пилу чи бруду, може привести до ускладнення при засуванні чи розсуванні, або навіть до поломки. В основу винаходу поставлено задачу підвищити надійність фіксації мобільного пристрою незалежно від його конструкції та габаритних розмірів, зменшити передачу вібрації та ударів з керма на корпус мобільного пристрою, а також забезпечити зручність в користуванні, шляхом зміни конструкції елементів фіксатора. Поставлена задача вирішується тим, що в тримачі мобільного пристрою на опорі, який містить основу з розташованими на ній фіксатором мобільного пристрою та вузлом кріплення до опори, згідно з винаходом, на верхній поверхні основи встановлений ложемент з пружного матеріалу, а фіксатор містить, шарнірно з'єднану з основою накривку з прозорого еластичного матеріалу, довжина якої виконана більшою за довжину основи, а на протилежній від шарнірного з'єднання стороні накривки виконано щонайменше одну петлю, в якій встановлений жорсткий стержень, а на нижній поверхні основи виконана щонайменше однорядна лінійка з розміщених по довжині пружних дугоподібної форми зубців, з можливістю взаємодії та фіксації їх з жорстким стержнем, а на накривці з боку жорсткого стержня, на рівні лінійки з пружних дугоподібної форми зубців, виконаний виріз, а вузол кріплення до опори виконаний у вигляді дугоподібної форми пружного затискача. Крім того, згідно з винаходом, ложемент та основа з'єднані з затискачем вузла кріплення до опори з можливістю зміни та фіксації положення відносно нього. А також, згідно з винаходом, шарнірне з'єднання основи з накривкою містить, виконані відповідно на їх суміжних бокових поверхнях, петлі та розміщений в них жорсткий стержень. Встановлення на верхній поверхні основи ложементу з пружного матеріалу та виконання фіксатора у вигляді, шарнірно з'єднаної з основою накривки з прозорого еластичного матеріалу, довжина якої є більшою за довжину основи, та виконання на протилежній від шарнірного 1 UA 112111 C2 5 10 15 20 25 30 35 40 45 50 з'єднання стороні накривки щонайменше петлі, в якій встановлений жорсткий стержень, та виконання на нижній поверхні основи щонайменше однорядної лінійки з розміщених по довжині пружних дугоподібної форми зубців, з можливістю взаємодії та фіксації їх з жорстким стержнем, дозволяє надійно фіксувати мобільний пристрій незалежно від габаритних розмірів та форми, шляхом вибору відповідного зубця з лінійки пружних дугоподібної форми зубців під габаритні розміри мобільного пристрою, еластичних властивостей накривки та пружності ложемента, що дозволяє рівномірно розподілити сили притискання по площі контакту накривки до корпусу мобільного пристрою. Встановлення на верхній поверхні основи ложемента з пружного матеріалу, дозволяє зменшити передачу вібрації та ударів з керма на корпус мобільного пристрою за рахунок пружних властивостей матеріалу та забезпечити надійну фіксацію мобільного пристрою за рахунок сил проти дій збоку ложемента та накривки. Крім того, наявність вирізу на накривці на рівні лінійки з пружних дугоподібної форми зубців, забезпечує легкий доступ до стержня під час виймання або встановлення мобільного пристрою. Надійна фіксація мобільного пристрою між накривкою та ложементом забезпечує чітке зчитування інформації з дисплею мобільного телефона під час руху. З'єднання ложемента та основи з затискачем вузла кріплення з можливістю зміни та фіксації положення відносно нього, забезпечує зручність в користуванні. На фіг. 1 зображений вигляд зверху тримача мобільного пристрою на опорі, на фіг. 2 зображений вигляд знизу тримача мобільного пристрою на опорі, на фіг. 3 зображено складові частини тримача мобільного пристрою на опорі, на фіг. 4 зображений тримач мобільного пристрою на опорі із зафіксованим мобільним пристроєм. Тримачі мобільного пристрою на опорі (фіг. 1, 2, 3), містить основу 1, на верхній поверхні якої встановлений ложемент 2 з пружного матеріалу, шарнірно з'єднану з основою 1 накривку 3 з прозорого еластичного матеріалу, довжина якої виконана більшою за довжину основи 1, при цьому на протилежній від шарнірного з'єднання стороні накривки 3 виконано щонайменше петлю 4, в якій встановлений жорсткий стержень 5, виконану на нижній поверхні основи 1, дворядну лінійку з розміщених по довжині пружних дугоподібної форми зубців 6, які взаємодіють з можливістю фіксації з жорстким стержнем 5, встановлений на нижній поверхні основи 1 пружний затискач 7 дугоподібної форми. На накривці 3 з боку жорсткого стержня 5, на рівні лінійки з пружних дугоподібної форми зубців 6, виконаний виріз 8. Шарнірне з'єднання основи 1 з накривкою 3 містить, виконані відповідно на їх суміжних бокових поверхнях, петлі 9, 10 та розміщений в них жорсткий стержень 11. Ложемент 2 разом з основою 1 з'єднаний з пружним затискачем 7 дугоподібної форми за допомогою заклепки витяжної 12 з можливістю зміни положення та фіксації основи 1 з ложементом 2 відносно затискача 7. Тримач мобільного пристрою на опорі працює наступним чином: На ложемент 2 з пружного матеріалу (фіг.1, 2, 3) встановлюють мобільний пристрій на який кладуть накривку 3 з прозорого еластичного матеріалу і за допомогою жорсткого стержня 5 натягують накривку 3 таким чином, щоб вона міцно затиснула корпус мобільного пристрою до ложемента 2 та фіксують стержень 5 в відповідному зубці 6 з лінійки розміщених по довжині пружних дугоподібної форми зубців. Після чого за допомогою пружного затискача 7 дугоподібної форми тримач мобільного пристрою закріплюють на кермі велосипеда (фіг. 4). Для зняття мобільного пристрою з тримача, виймають жорсткий стержень 5 з зубця 6, відкривають накривку 3 з прозорого еластичного матеріалу з мобільного пристрою та знімають його. Джерела інформації:: 1. Заявка WO № 2014083024 (А2), кл. МКП B62J 11/00; B62J 99/00; F16M 11/04; F16M 11/10; F16M 13/02; Н04М 1/00, опубл. 05.06.2014. 2. http://arkon/kiev.ua. Arkon - крепления для мобильных устройств. Велодержатель SM032. ФОРМУЛА ВИНАХОДУ 55 60 1. Тримач мобільного пристрою на опорі, який містить основу з розташованими на ній фіксатором мобільного пристрою та вузлом кріплення до опори, який відрізняється тим, що на верхній поверхні основи встановлений ложемент з пружного матеріалу, а фіксатор містить шарнірно з'єднану з основою накривку з прозорого еластичного матеріалу, довжина якої виконана більшою за довжину основи, при цьому на протилежній від шарнірного з'єднання стороні накривки виконано щонайменше одну петлю, в якій встановлений жорсткий стержень, а 2 UA 112111 C2 5 10 на нижній поверхні основи виконана щонайменше однорядна лінійка з розміщених по довжині пружних дугоподібної форми зубців, з можливістю взаємодії та фіксації їх з жорстким стержнем, а на накривці з боку жорсткого стержня, на рівні лінійки з пружних дугоподібної форми зубців, виконаний виріз, а вузол кріплення до опори виконаний у вигляді дугоподібної форми пружного затискача. 2. Тримач мобільного пристрою на опорі за п. 1, який відрізняється тим, що ложемент та основа з'єднані з затискачем вузла кріплення до опори з можливістю зміни та фіксації положення відносно нього. 3. Тримач мобільного пристрою на опорі за будь-яким з пп. 1, 2, який відрізняється тим, що шарнірне з'єднання основи з накривкою містить, виконані відповідно на їх суміжних бокових поверхнях, петлі та розміщений в них жорсткий стержень. 3 UA 112111 C2 4 UA 112111 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
