Пакувальний пакет зі змінним внутрішнім об’ємом

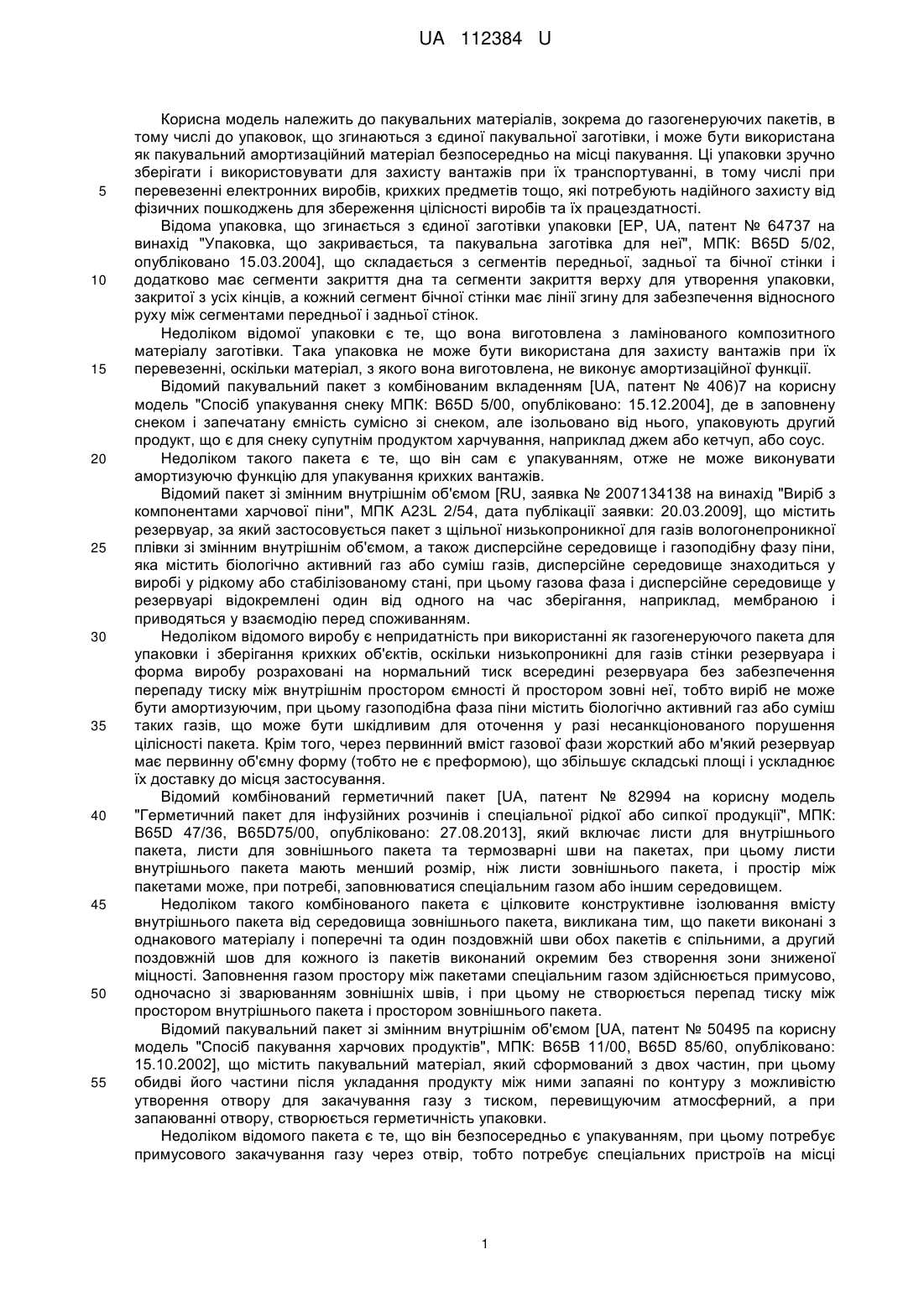

Реферат: UA 112384 U UA 112384 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пакувальних матеріалів, зокрема до газогенеруючих пакетів, в тому числі до упаковок, що згинаються з єдиної пакувальної заготівки, і може бути використана як пакувальний амортизаційний матеріал безпосередньо на місці пакування. Ці упаковки зручно зберігати і використовувати для захисту вантажів при їх транспортуванні, в тому числі при перевезенні електронних виробів, крихких предметів тощо, які потребують надійного захисту від фізичних пошкоджень для збереження цілісності виробів та їх працездатності. Відома упаковка, що згинається з єдиної заготівки упаковки [ЕР, UA, патент № 64737 на винахід "Упаковка, що закривається, та пакувальна заготівка для неї", МПК: B65D 5/02, опубліковано 15.03.2004], що складається з сегментів передньої, задньої та бічної стінки і додатково має сегменти закриття дна та сегменти закриття верху для утворення упаковки, закритої з усіх кінців, а кожний сегмент бічної стінки має лінії згину для забезпечення відносного руху між сегментами передньої і задньої стінок. Недоліком відомої упаковки є те, що вона виготовлена з ламінованого композитного матеріалу заготівки. Така упаковка не може бути використана для захисту вантажів при їх перевезенні, оскільки матеріал, з якого вона виготовлена, не виконує амортизаційної функції. Відомий пакувальний пакет з комбінованим вкладенням [UA, патент № 406)7 на корисну модель "Спосіб упакування снеку МПК: B65D 5/00, опубліковано: 15.12.2004], де в заповнену снеком і запечатану ємність сумісно зі снеком, але ізольовано від нього, упаковують другий продукт, що є для снеку супутнім продуктом харчування, наприклад джем або кетчуп, або соус. Недоліком такого пакета є те, що він сам є упакуванням, отже не може виконувати амортизуючю функцію для упакування крихких вантажів. Відомий пакет зі змінним внутрішнім об'ємом [RU, заявка № 2007134138 на винахід "Виріб з компонентами харчової піни", МПК A23L 2/54, дата публікації заявки: 20.03.2009], що містить резервуар, за який застосовується пакет з щільної низькопроникної для газів вологонепроникної плівки зі змінним внутрішнім об'ємом, а також дисперсійне середовище і газоподібну фазу піни, яка містить біологічно активний газ або суміш газів, дисперсійне середовище знаходиться у виробі у рідкому або стабілізованому стані, при цьому газова фаза і дисперсійне середовище у резервуарі відокремлені один від одного на час зберігання, наприклад, мембраною і приводяться у взаємодію перед споживанням. Недоліком відомого виробу є непридатність при використанні як газогенеруючого пакета для упаковки і зберігання крихких об'єктів, оскільки низькопроникні для газів стінки резервуара і форма виробу розраховані на нормальний тиск всередині резервуара без забезпечення перепаду тиску між внутрішнім простором ємності й простором зовні неї, тобто виріб не може бути амортизуючим, при цьому газоподібна фаза піни містить біологічно активний газ або суміш таких газів, що може бути шкідливим для оточення у разі несанкціонованого порушення цілісності пакета. Крім того, через первинний вміст газової фази жорсткий або м'який резервуар має первинну об'ємну форму (тобто не є преформою), що збільшує складські площі і ускладнює їх доставку до місця застосування. Відомий комбінований герметичний пакет [UA, патент № 82994 на корисну модель "Герметичний пакет для інфузійних розчинів і спеціальної рідкої або сипкої продукції", МПК: B65D 47/36, B65D75/00, опубліковано: 27.08.2013], який включає листи для внутрішнього пакета, листи для зовнішнього пакета та термозварні шви на пакетах, при цьому листи внутрішнього пакета мають менший розмір, ніж листи зовнішнього пакета, і простір між пакетами може, при потребі, заповнюватися спеціальним газом або іншим середовищем. Недоліком такого комбінованого пакета є цілковите конструктивне ізолювання вмісту внутрішнього пакета від середовища зовнішнього пакета, викликана тим, що пакети виконані з однакового матеріалу і поперечні та один поздовжній шви обох пакетів є спільними, а другий поздовжній шов для кожного із пакетів виконаний окремим без створення зони зниженої міцності. Заповнення газом простору між пакетами спеціальним газом здійснюється примусово, одночасно зі зварюванням зовнішніх швів, і при цьому не створюється перепад тиску між простором внутрішнього пакета і простором зовнішнього пакета. Відомий пакувальний пакет зі змінним внутрішнім об'ємом [UA, патент № 50495 па корисну модель "Спосіб пакування харчових продуктів", МПК: В65В 11/00, B65D 85/60, опубліковано: 15.10.2002], що містить пакувальний матеріал, який сформований з двох частин, при цьому обидві його частини після укладання продукту між ними запаяні по контуру з можливістю утворення отвору для закачування газу з тиском, перевищуючим атмосферний, а при запаюванні отвору, створюється герметичність упаковки. Недоліком відомого пакета є те, що він безпосередньо є упакуванням, при цьому потребує примусового закачування газу через отвір, тобто потребує спеціальних пристроїв на місці 1 UA 112384 U 5 10 15 20 25 30 35 40 45 50 55 60 пакування і додаткового часу для виготовлення і заповнення пакета, що обмежує його використання. Відомий пакувальний пакет зі змінним внутрішнім об'ємом (RU, заявка № 94026027 на винахід "газогенеруючий пакет для виділення і культивування кампілобактерій", МПК С12М 1/04, дата публікації заявки: 27.06.1996), що містить речовини, які поглинають кисень і визначають швидкість його поглинання, а також містить реакційну суміш у складі виноградної кислоти, безводного карбонату натрію як джерела вуглекислого газу і інертного наповнювача, а для запобігання виділення вуглекислого газу і поглинання кисню використана герметична упаковка з двошарового газопроникного водостійкого паперу. Недоліком відомого газогенеруючого пакета є той факт, що матеріалом для пакета служить газопроникний папір, а також застосовано технологічне позбавлення від небажаного виділення вуглекислого газу, що утворюється в результаті взаємодії виноградної кислоти і безводного карбонату натрію, що призначене виключно для перешкоджання створенню особливих мікроаерофільних умов всередині пакета. Отже вуглекислий газ не с робочою речовиною для наповнення пакета із забезпеченням перепаду тиску між внутрішнім простором ємності й простором зовні неї, тобто такому пакету не притаманні амортизуючі властивості. Найближчим аналогом за сукупністю суттєвих ознак та технічною суттю є пакувальний пакет зі змінним внутрішнім об'ємом (ЕР, заявка № 2008/054765 від 18.04.2008; РСТ, заявка № WO 2008129012, публікація від 30.10.2008; RU, заявка № 2009142612 на винахід "ЗБІРНА УПАКОВКА "BAG IN CONTAINER", МПК В29 В 11/14, дата публікації заявки: 27.05.2011), виготовлений способом видувного формування і складається з внутрішнього шару, що утворює пакет, зовнішнього шару, що утворює контейнер, і горловини, що з'єднує з атмосферою об'єм, обмежений пакетом, причому згаданий контейнер має щонайменше один вентиляційний канал в області сполучення, що з'єднує з атмосферою область сполучення між внутрішнім і зовнішнім шарами, при цьому щонайменше один вентиляційний канал проходить паралельно сполученню між внутрішнім і зовнішнім шарами і відкривається в атмосферу в місці, яке примикає до вентиляційного каналу, а для розтягування преформи в простір, обмежений внутрішнім шаром, подають газ. Недоліком відомого пакета є просторова обмеженість багатошарової конструкції корпусу упаковки, який створений внутрішнім і зовнішнім шарами, тобто представляє собою пакет в контейнері з горловиною, що з'єднує з атмосферою обсяг, обмежений пакетом. При цьому тиск повітря в згаданому зазорі досягає встановленого значення шляхом примусової подачі газу в вентиляційний канал через горловину. Крім того, до недоліків віднесено здійснення видувного формування нагрітої преформи для отримання упаковки "bag-in-container", при цьому для розтягування преформи в простір, обмежений внутрішнім шаром, подають газ. Таким чином, упаковка в робочому стані має бути примусово надутою ззовні при особливому температурному режимі, що обмежує її застосування безпосередньо в місці пакування. Крім того, така складена упаковка має обмежений внутрішній обсяг для пакування. В основу корисної моделі поставлена задача удосконалення форми і виду пакування, створення об'ємного пакувального матеріалу підвищеної технологічності і функціональності, з якісно новими технічними характеристиками, які б забезпечили надійність пакування і безпечність транспортування і захисту вантажів. Поставлена задача досягається шляхом створення нового виду об'ємного пакувального матеріалу у формі пакета підвищеної функціональності та технологічності, до нових технічних характеристик якого належать комплексна взаємодія змінної форми, конфігурації, конструктивних матеріалів і реагентів, що наділяє пакет якісно новими технічними характеристиками, а саме: амортизаційними властивостями, завдяки можливості зміни внутрішнього об'єму пакета шляхом газонаповнення каналів пакета з перепадом тиску; можливістю зміни форми і конфігурації, завдяки створенню ребер жорсткості, виконаних спайкою протилежних стінок пакета; зручністю у зберіганні пакувальних пакетів, завдяки площинності їх первинної форми; зменшенням ваги транспортної упаковки через легкість матеріалів пакувального пакета (плівки та газу); надійністю пакування завдяки створенню можливості обгортання пакетом вразливих країв багажу та оптимальному вибору конструктивних матеріалів для пакета; безпечністю транспортування вантажів, в тому числі крихких, завдяки перепаду тиску, створеному в просторі пакета; безпечністю для навколишнього середовища при використанні пакувального пакета, завдяки застосуванню нешкідливих реагентів і конструктивних матеріалів пакета; 2 UA 112384 U 5 10 15 20 25 30 35 40 45 50 55 60 здешевленням поштового відправлення через зменшення його ваги і низької вартості пакувальних матеріалів. Запропонована корисна модель може повністю замінити пінопластові вкладиші при пакуванні та транспортуванні таких вантажів, як комп'ютерна техніка, оргтехніка та інші електронні вироби, а також крихкі предмети, які необхідно ретельно захищати від струсів і падіння, оскільки пакети володіють амортизаційними властивостями і можуть оперативно змінювати свою конфігурацію на відміну від формованих пінопластових вкладишів. Крім того, пінопластові вкладиші низько технологічні, оскільки розширений їх асортимент потребує додаткової обробки матеріалу для створення конкретної конфігурації вкладишів, вони займають багато місця при складуванні і важко утилізуються. Суть корисної моделі полягає в тому, що пакувальний пакет зі змінним внутрішнім об'ємом складається із двох шарів, які виконано з листових матеріалів з утворенням зовнішнього пакета, та має щонайменше один вентиляційний канал для заповнення газом, при цьому щонайменше один вентиляційний канал проходить паралельно сполученню між шарами і відповідно корисної моделі листові матеріали виконані з щільної газо- і вологонепроникної плівки, краї листових матеріалів з'єднані термозварними швами, крім того зовнішній пакет містить реакційну суміш у вигляді джерела вуглекислого газу і реагентного середовища з можливістю здійснення генерації газу за рахунок їхньої взаємодії, при цьому джерело вуглекислого газу і реагентне середовище в зовнішньому пакеті відокремлені один від одного на час зберігання, наприклад шляхом попереднього розміщення реагентного середовища у внутрішньому пакеті меншого розміру, з можливістю приведення реакційної суміші у взаємодію перед використанням та створення підвищеного тиску в просторі зовнішнього пакета, при цьому вентиляційні канали утворюють мережу з'єднаних між собою каналів, що виконані з можливістю створення ребер жорсткості, виконаних спайкою стінок зовнішнього пакета та з можливістю рівномірного заповнення вуглекислим газом всього обсягу зовнішнього пакета. Джерело вуглекислого газу і реагентне середовище мають можливість приведення у взаємодію перед використанням шляхом деструкції внутрішнього пакета (надавлюванням) при наступному змінно-знаковому прискоренні зовнішнього пакета (струшуванні) без спеціального пристрою, включеного у виріб. Шари зовнішнього пакета виконані з матеріалу, вибраного з числа: PET (поліетилентерефталату), PEN (поліетиленнафталату), РТТ (політриметилентерефталату), РА (поліаміду), РР (поліпропілену), РЕ (поліетилену), HDPE (поліетилену високої щільності), EVOH (етилен-вінілового спирту), PGAc (полігліколю ацетату), PLA (полімолочної кислоти) і їх співполімерів або сумішей. Міцність зовнішньої стінки на розрив визначається зручністю експлуатації, а стінки внутрішнього пакета мають зони зниженої міцності або виконані з одним або більше концентратором надриву пакета, наприклад щонайменше одною зазублиною. Реагентне середовище знаходиться у виробі у рідкому стані, зокрема як реагентне середовище використовується розчин щонайменше одної слабкої кислоти, зокрема 3-основної карбонової кислоти, в тому числі лимонної, виноградної, оцтової, а джерело вуглекислого газу представлено у вигляді безводного бікарбонату натрію. Ширина вентиляційних каналів не менше 50 мм, а перепад тиску в просторі зовнішнього пакета включає підвищений надлишковий тиск, що переважно не перевищує 2 бар. Суть корисної моделі пояснюється кресленнями, де на кресленні представлено схематичне зображення пакувального пакета зі змінним внутрішнім об'ємом (в узагальненому вигляді). Пакувальний пакет зі змінним внутрішнім об'ємом (креслення) містить зовнішній пакет 1, складений з листових матеріалів, краї яких з'єднані термозварними швами 2, а також містить щонайменше один вентиляційний канал 3 для заповнення газом, який проходить паралельно сполученню між листовими матеріалами. Мережа з'єднаних між собою вентиляційних каналів 3 утворена спайками 4 стінок зовнішнього пакета 1. В зовнішньому пакеті 1 попередньо розміщено джерело вуглекислого газу 5 і реагентне середовище 6. Джерело вуглекислого газу 5 розташоване безпосередньо всередині зовнішнього пакета 1, а реагентне середовище 6 розміщено всередині зовнішнього пакета 1 в окремому внутрішньому пакеті 7, що може бути обладнано концентратором надриву 8 внутрішнього пакета 7. Шари листових матеріалів, які утворюють стінки зовнішнього пакета, виконані з матеріалу, вибраного з числа: PET (поліетилентерефталату), PEN (поліетиленнафталату), РТТ (політриметилентерефталату), РА (поліаміду), РР (поліпропілену), РЕ (поліетилену), HDPE (поліетилену високої щільності), EVOH (етилен-вінілового спирту), PGAc (полігліколю ацетату), PLA (полімолочної кислоти) і їх співполімерів або сумішей. 3 UA 112384 U 5 10 15 20 25 30 Ширина термозварних швів 2 (Н1, Н2 і Н3) може бути однаковою або різною і визначається міцністю зовнішньої стінки на розрив. Міцність зовнішньої стінки на розрив і кількість вентиляційних каналів визначаються зручністю експлуатації, ширина вентиляційних каналів 3 (L 1-L5) може бути однаковою або різною, але не менше 50 мм, що забезпечує можливість згинання зовнішнього пакета 1 в робочому стані. Реагентне середовище 6 знаходиться у виробі у рідкому стані, переважно у вигляді розчину щонайменше одної слабкої кислоти, зокрема 3-основної карбонової кислоти, в тому числі лимонної, виноградної, оцтової, а джерело вуглекислого газу 5 переважно представлено у вигляді безводного бікарбонату натрію (харчової соди). Пакувальний пакет зі змінним внутрішнім об'ємом функціонує таким чином. Зовнішній пакет 1 виконаний з можливістю приведення реакційної суміші (джерело вуглекислого газу 5 і реагентне середовище 6) у взаємодію перед використанням та створення підвищеного тиску в просторі зовнішнього пакета, для цього джерело вуглекислого газу 5 і реагентне середовище 6 приводяться у взаємодію безпосередньо перед використанням шляхом деструкції внутрішнього пакета шляхом надавлювання та наступного струшування (змінно-знакового прискорення зовнішнього пакета) без спеціального пристрою, включеного у виріб. Наявність концентратора надриву 8 внутрішнього пакета 7 забезпечує безперешкодну деструкцію внутрішнього пакета, а струшування прискорює взаємодію реактивів у реакційній суміші. Проходить хімічна реакція реакційної суміші з виділенням вуглекислого газу, що рівномірно заповнює мережу вентиляційних каналів., створюючи перепад тиску всередині пакета 1. Перепад тиску в просторі зовнішнього пакета включає підвищений надлишковий тиск, що переважно не перевищує 2 бар. Такий пакувальний пакет зі змінним внутрішнім об'ємом технологічний у виготовленні, зручний у зберіганні складуванням, з підвищеною технологічністю і функціональністю у користуванні, оскільки має амортизуючі властивості, має малу вагу і має можливість зміни форми і конфігурації відповідно до форми і конфігурації вантажів, які мають бути захищеними. Такі технічні характеристики приводять до здешевлення транспортних витрат і підвищення надійності та безпечності транспортування вантажів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Пакувальний пакет зі змінним внутрішнім об'ємом, що складається із двох шарів, які виконано з листових матеріалів з утворенням зовнішнього пакета, та має щонайменше один вентиляційний канал для заповнення газом, при цьому щонайменше один вентиляційний канал проходить паралельно сполученню між шарами, який відрізняється тим, що листові матеріали виконано з щільної газо- і вологонепроникної плівки, краї листових матеріалів з'єднані термозварними швами, крім того зовнішній пакет містить реакційну суміш у вигляді джерела вуглекислого газу і реагентного середовища з можливістю здійснення генерації газу за рахунок їхньої взаємодії, при цьому джерело вуглекислого газу і реагентне середовище в зовнішньому пакеті відокремлені один від одного на час зберігання, наприклад шляхом попереднього розміщення реагентного середовища у внутрішньому пакеті меншого розміру, з можливістю приведення реакційної суміші у взаємодію перед використанням та створення підвищеного тиску в просторі зовнішнього пакета, при цьому вентиляційні канали утворюють мережу з'єднаних між собою каналів, які виконані з можливістю створення ребер жорсткості шляхом спайки стінок зовнішнього пакета та з можливістю рівномірного заповнення вуглекислим газом всього об'єму зовнішнього пакета. 2. Пакувальний пакет зі змінним внутрішнім об'ємом за п. 1, який відрізняється тим, що джерело вуглекислого газу і реагентне середовище мають можливість приведення у взаємодію перед використанням шляхом деструкції внутрішнього пакета (надавлюванням) при наступному змінно-знаковому прискоренні зовнішнього пакета (струшуванні) без спеціального пристрою, включеного у виріб. 3. Пакувальний пакет зі змінним внутрішнім об'ємом за будь-яким з пп. 1-2, який відрізняється тим, що шари зовнішнього пакета виконані з матеріалу, вибраного з числа: PET (поліетилентерефталату), PEN (поліетиленнафталату), РТТ (політриметилентерефталату), РА (поліаміду), РР (поліпропілену), РЕ (поліетилену), HDPE (поліетилену високої щільності), EVOH (етилен-вінілового спирту), PGAc (полігліколю ацетату), PLA (полімолочної кислоти) і їх співполімерів або сумішей. 4 UA 112384 U 5 10 15 4. Пакувальний пакет зі змінним внутрішнім об'ємом за будь-яким з пп. 1-3, який відрізняється тим, що міцність зовнішньої стінки на розрив визначається зручністю експлуатації, а стінки внутрішнього пакета мають зони зниженої міцності або виконані з одним або більше концентратором надриву пакета, наприклад щонайменше одною зазублиною. 5. Пакувальний пакет зі змінним внутрішнім об'ємом за будь-яким з пп. 1-4, який відрізняється тим, що реагентне середовище знаходиться у виробі у рідкому стані. 6. Пакувальний пакет зі змінним внутрішнім об'ємом за будь-яким з пп. 1-5, який відрізняється тим, що як реагентне середовище використовується розчин щонайменше одної слабкої кислоти, зокрема 3-основної карбонової кислоти, в тому числі лимонної, виноградної, оцтової, а джерело вуглекислого газу представлено у вигляді безводного бікарбонату натрію. 7. Пакувальний пакет зі змінним внутрішнім об'ємом за будь-яким з пп. 1-6, який відрізняється тим, що ширина вентиляційних каналів не менше 50 мм. 8. Пакувальний пакет зі змінним внутрішнім об'ємом за будь-яким з пп. 1-7, який відрізняється тим, що перепад тиску в просторі зовнішнього пакета включає підвищений надлишковий тиск, що переважно не перевищує 2 бар. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
