Герметичний люк

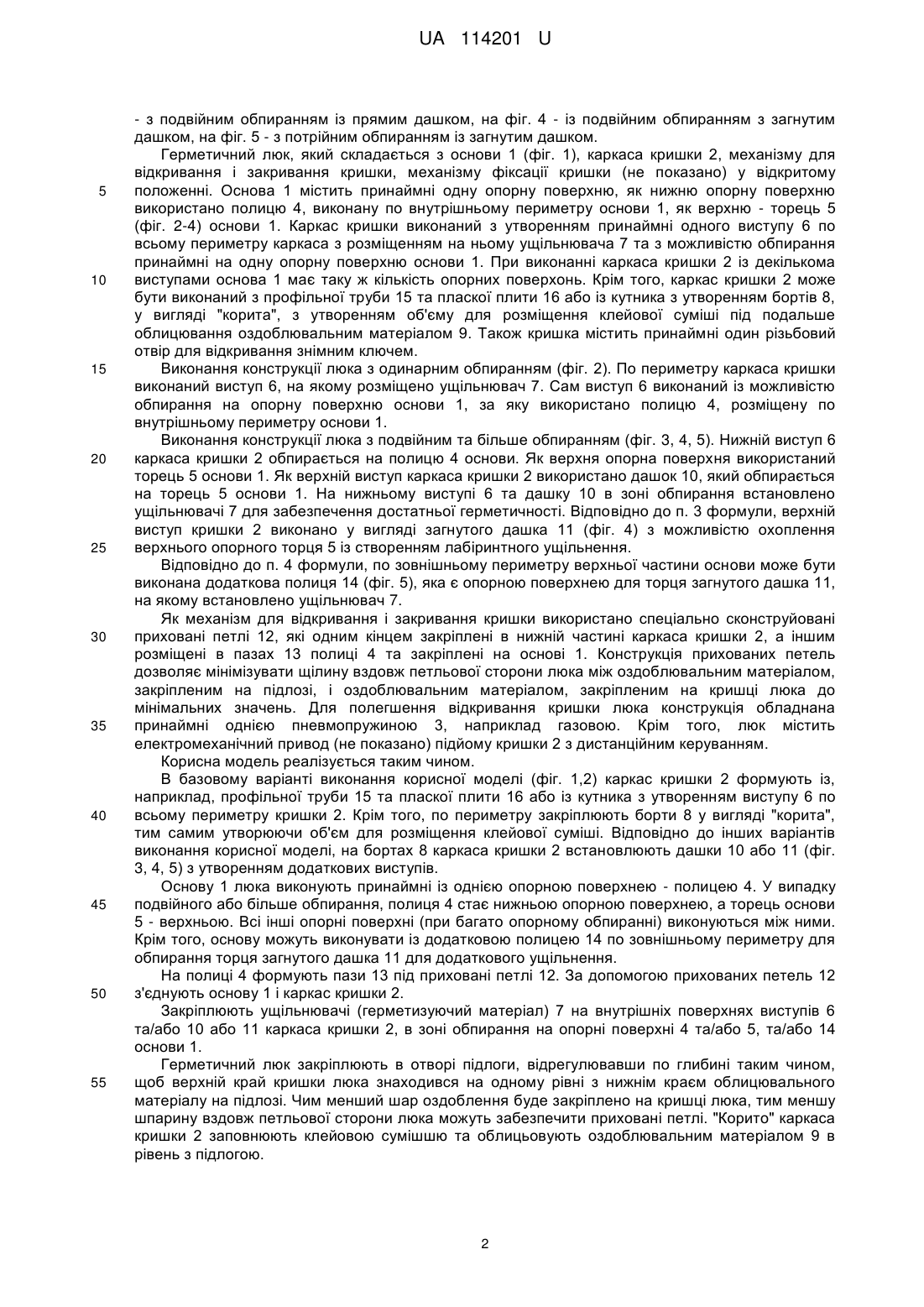

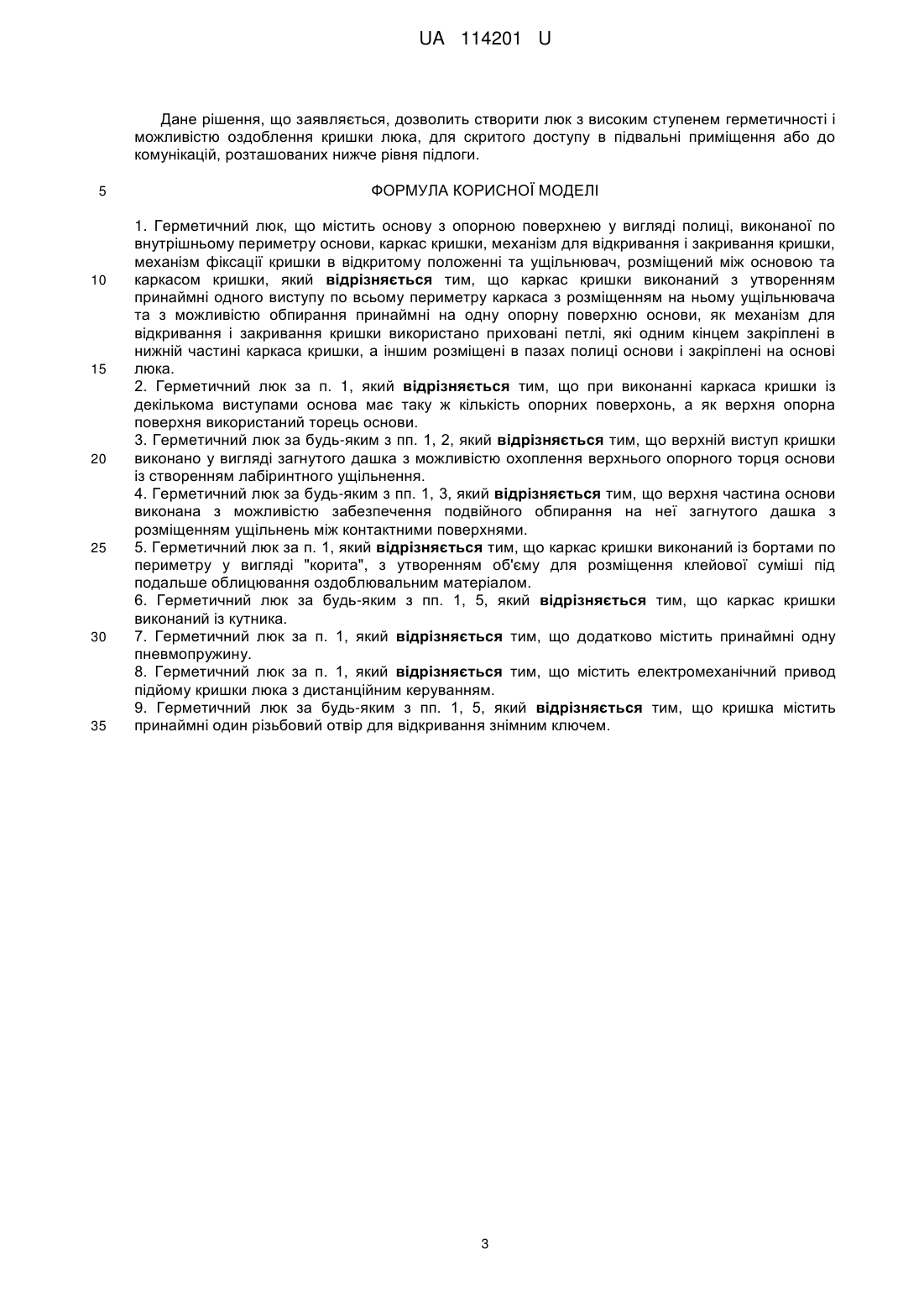

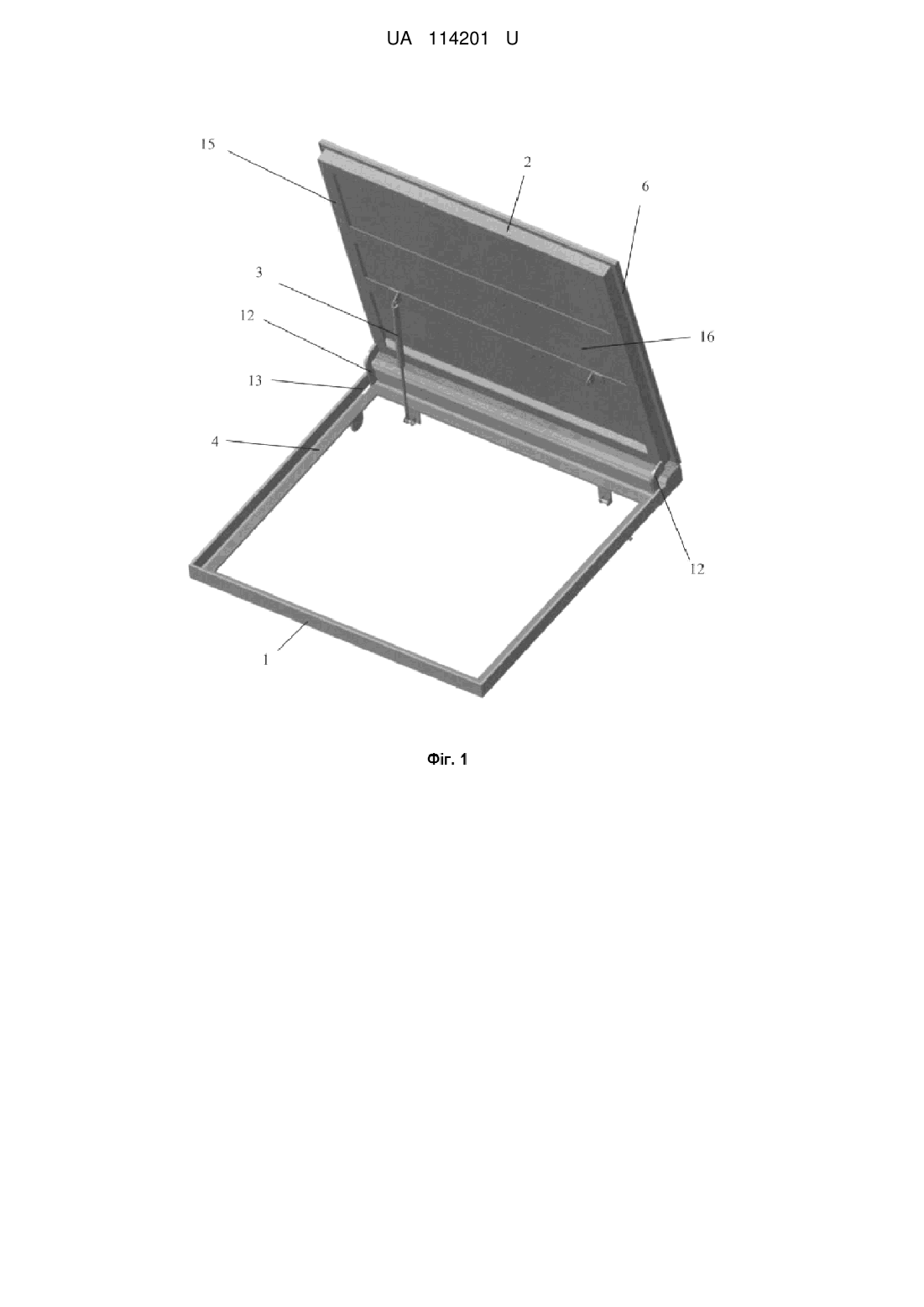

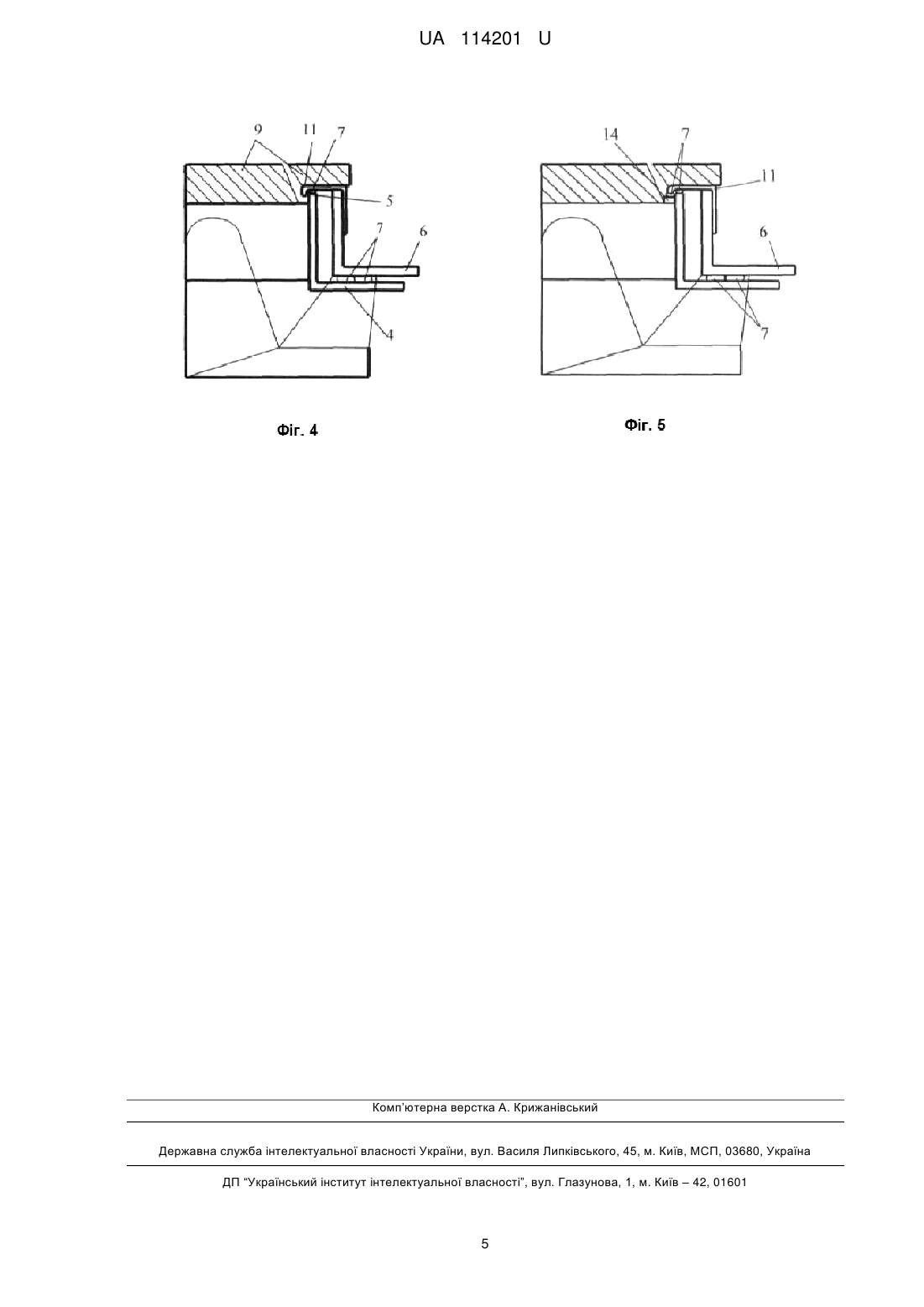

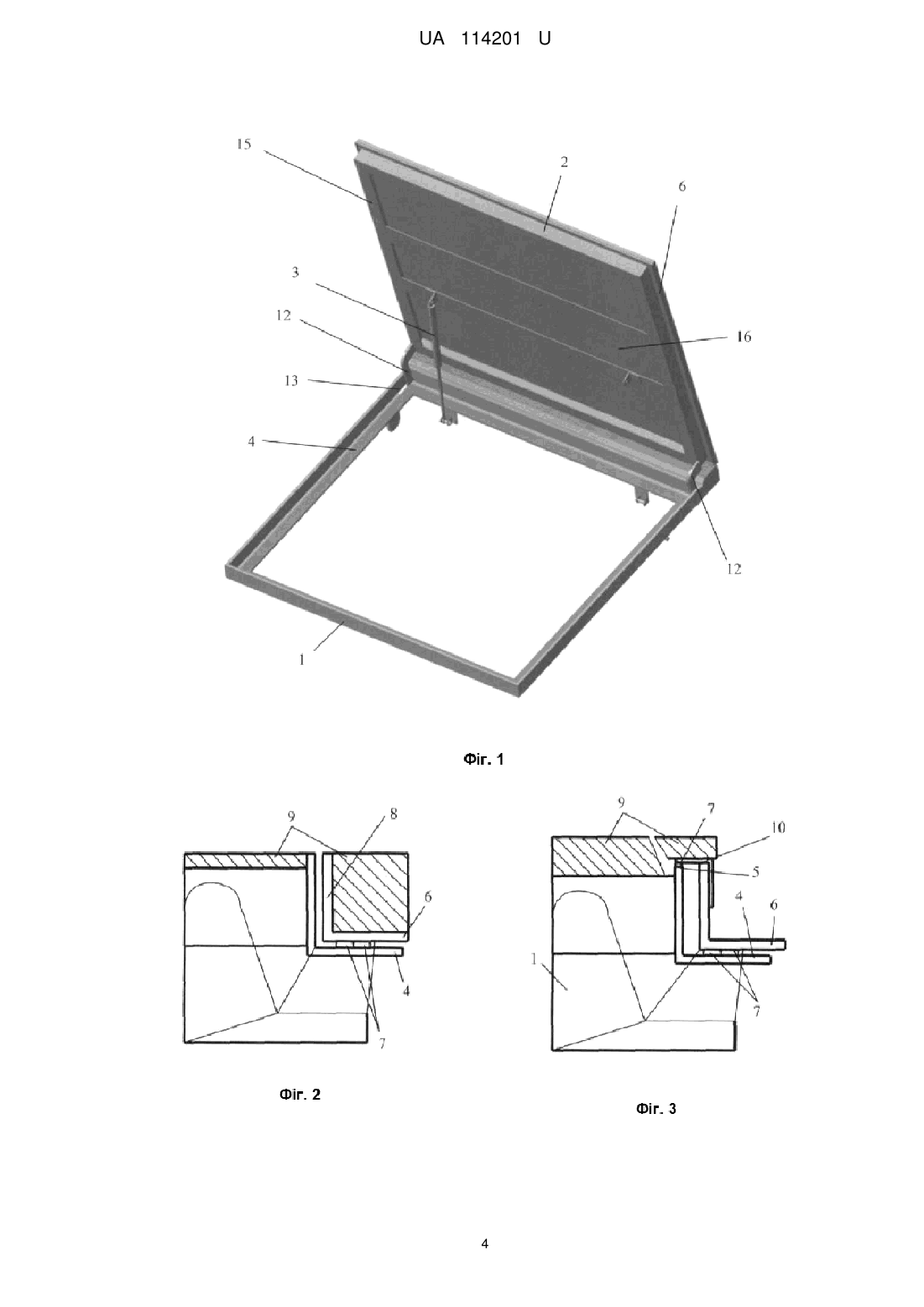

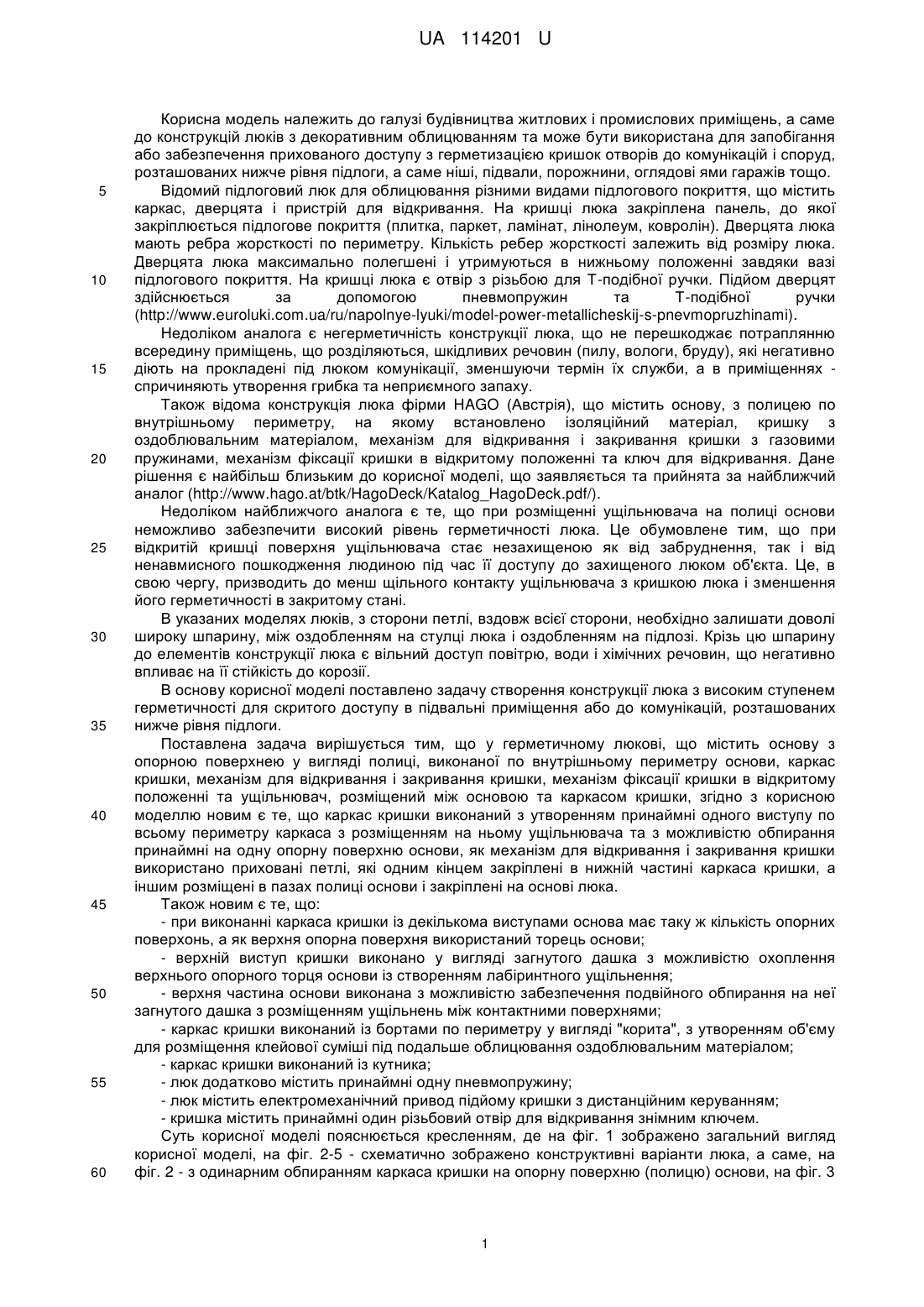

Реферат: Герметичний люк, що містить основу з опорною поверхнею у вигляді полиці, виконаної по внутрішньому периметру основи, каркас кришки, механізм для відкривання і закривання кришки, механізм фіксації кришки в відкритому положенні та ущільнювач, розміщений між основою та каркасом кришки, причому каркас кришки виконаний з утворенням принаймні одного виступу по всьому периметру каркаса з розміщенням на ньому ущільнювача та з можливістю обпирання принаймні на одну опорну поверхню основи, як механізм для відкривання і закривання кришки використано приховані петлі, які одним кінцем закріплені в нижній частині каркаса кришки, а іншим розміщені в пазах полиці основи і закріплені на основі люка. UA 114201 U (12) UA 114201 U UA 114201 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва житлових і промислових приміщень, а саме до конструкцій люків з декоративним облицюванням та може бути використана для запобігання або забезпечення прихованого доступу з герметизацією кришок отворів до комунікацій і споруд, розташованих нижче рівня підлоги, а саме ніші, підвали, порожнини, оглядові ями гаражів тощо. Відомий підлоговий люк для облицювання різними видами підлогового покриття, що містить каркас, дверцята і пристрій для відкривання. На кришці люка закріплена панель, до якої закріплюється підлогове покриття (плитка, паркет, ламінат, лінолеум, ковролін). Дверцята люка мають ребра жорсткості по периметру. Кількість ребер жорсткості залежить від розміру люка. Дверцята люка максимально полегшені і утримуються в нижньому положенні завдяки вазі підлогового покриття. На кришці люка є отвір з різьбою для Т-подібної ручки. Підйом дверцят здійснюється за допомогою пневмопружин та Т-подібної ручки (http://www.euroluki.сom.ua/ru/napolnye-lyuki/model-power-metallicheskij-s-pnevmopruzhinami). Недоліком аналога є негерметичність конструкції люка, що не перешкоджає потраплянню всередину приміщень, що розділяються, шкідливих речовин (пилу, вологи, бруду), які негативно діють на прокладені під люком комунікації, зменшуючи термін їх служби, а в приміщеннях спричиняють утворення грибка та неприємного запаху. Також відома конструкція люка фірми HAGO (Австрія), що містить основу, з полицею по внутрішньому периметру, на якому встановлено ізоляційний матеріал, кришку з оздоблювальним матеріалом, механізм для відкривання і закривання кришки з газовими пружинами, механізм фіксації кришки в відкритому положенні та ключ для відкривання. Дане рішення є найбільш близьким до корисної моделі, що заявляється та прийнята за найближчий аналог (http://www.hago.at/btk/HagoDeck/Katalog_HagoDeck.pdf/). Недоліком найближчого аналога є те, що при розміщенні ущільнювача на полиці основи неможливо забезпечити високий рівень герметичності люка. Це обумовлене тим, що при відкритій кришці поверхня ущільнювача стає незахищеною як від забруднення, так і від ненавмисного пошкодження людиною під час її доступу до захищеного люком об'єкта. Це, в свою чергу, призводить до менш щільного контакту ущільнювача з кришкою люка і зменшення його герметичності в закритому стані. В указаних моделях люків, з сторони петлі, вздовж всієї сторони, необхідно залишати доволі широку шпарину, між оздобленням на стулці люка і оздобленням на підлозі. Крізь цю шпарину до елементів конструкції люка є вільний доступ повітрю, води і хімічних речовин, що негативно впливає на її стійкість до корозії. В основу корисної моделі поставлено задачу створення конструкції люка з високим ступенем герметичності для скритого доступу в підвальні приміщення або до комунікацій, розташованих нижче рівня підлоги. Поставлена задача вирішується тим, що у герметичному люкові, що містить основу з опорною поверхнею у вигляді полиці, виконаної по внутрішньому периметру основи, каркас кришки, механізм для відкривання і закривання кришки, механізм фіксації кришки в відкритому положенні та ущільнювач, розміщений між основою та каркасом кришки, згідно з корисною моделлю новим є те, що каркас кришки виконаний з утворенням принаймні одного виступу по всьому периметру каркаса з розміщенням на ньому ущільнювача та з можливістю обпирання принаймні на одну опорну поверхню основи, як механізм для відкривання і закривання кришки використано приховані петлі, які одним кінцем закріплені в нижній частині каркаса кришки, а іншим розміщені в пазах полиці основи і закріплені на основі люка. Також новим є те, що: - при виконанні каркаса кришки із декількома виступами основа має таку ж кількість опорних поверхонь, а як верхня опорна поверхня використаний торець основи; - верхній виступ кришки виконано у вигляді загнутого дашка з можливістю охоплення верхнього опорного торця основи із створенням лабіринтного ущільнення; - верхня частина основи виконана з можливістю забезпечення подвійного обпирання на неї загнутого дашка з розміщенням ущільнень між контактними поверхнями; - каркас кришки виконаний із бортами по периметру у вигляді "корита", з утворенням об'єму для розміщення клейової суміші під подальше облицювання оздоблювальним матеріалом; - каркас кришки виконаний із кутника; - люк додатково містить принаймні одну пневмопружину; - люк містить електромеханічний привод підйому кришки з дистанційним керуванням; - кришка містить принаймні один різьбовий отвір для відкривання знімним ключем. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено загальний вигляд корисної моделі, на фіг. 2-5 - схематично зображено конструктивні варіанти люка, а саме, на фіг. 2 - з одинарним обпиранням каркаса кришки на опорну поверхню (полицю) основи, на фіг. 3 1 UA 114201 U 5 10 15 20 25 30 35 40 45 50 55 - з подвійним обпиранням із прямим дашком, на фіг. 4 - із подвійним обпиранням з загнутим дашком, на фіг. 5 - з потрійним обпиранням із загнутим дашком. Герметичний люк, який складається з основи 1 (фіг. 1), каркаса кришки 2, механізму для відкривання і закривання кришки, механізму фіксації кришки (не показано) у відкритому положенні. Основа 1 містить принаймні одну опорну поверхню, як нижню опорну поверхню використано полицю 4, виконану по внутрішньому периметру основи 1, як верхню - торець 5 (фіг. 2-4) основи 1. Каркас кришки виконаний з утворенням принаймні одного виступу 6 по всьому периметру каркаса з розміщенням на ньому ущільнювача 7 та з можливістю обпирання принаймні на одну опорну поверхню основи 1. При виконанні каркаса кришки 2 із декількома виступами основа 1 має таку ж кількість опорних поверхонь. Крім того, каркас кришки 2 може бути виконаний з профільної труби 15 та пласкої плити 16 або із кутника з утворенням бортів 8, у вигляді "корита", з утворенням об'єму для розміщення клейової суміші під подальше облицювання оздоблювальним матеріалом 9. Також кришка містить принаймні один різьбовий отвір для відкривання знімним ключем. Виконання конструкції люка з одинарним обпиранням (фіг. 2). По периметру каркаса кришки виконаний виступ 6, на якому розміщено ущільнювач 7. Сам виступ 6 виконаний із можливістю обпирання на опорну поверхню основи 1, за яку використано полицю 4, розміщену по внутрішньому периметру основи 1. Виконання конструкції люка з подвійним та більше обпиранням (фіг. 3, 4, 5). Нижній виступ 6 каркаса кришки 2 обпирається на полицю 4 основи. Як верхня опорна поверхня використаний торець 5 основи 1. Як верхній виступ каркаса кришки 2 використано дашок 10, який обпирається на торець 5 основи 1. На нижньому виступі 6 та дашку 10 в зоні обпирання встановлено ущільнювачі 7 для забезпечення достатньої герметичності. Відповідно до п. 3 формули, верхній виступ кришки 2 виконано у вигляді загнутого дашка 11 (фіг. 4) з можливістю охоплення верхнього опорного торця 5 із створенням лабіринтного ущільнення. Відповідно до п. 4 формули, по зовнішньому периметру верхньої частини основи може бути виконана додаткова полиця 14 (фіг. 5), яка є опорною поверхнею для торця загнутого дашка 11, на якому встановлено ущільнювач 7. Як механізм для відкривання і закривання кришки використано спеціально сконструйовані приховані петлі 12, які одним кінцем закріплені в нижній частині каркаса кришки 2, а іншим розміщені в пазах 13 полиці 4 та закріплені на основі 1. Конструкція прихованих петель дозволяє мінімізувати щілину вздовж петльової сторони люка між оздоблювальним матеріалом, закріпленим на підлозі, і оздоблювальним матеріалом, закріпленим на кришці люка до мінімальних значень. Для полегшення відкривання кришки люка конструкція обладнана принаймні однією пневмопружиною 3, наприклад газовою. Крім того, люк містить електромеханічний привод (не показано) підйому кришки 2 з дистанційним керуванням. Корисна модель реалізується таким чином. В базовому варіанті виконання корисної моделі (фіг. 1,2) каркас кришки 2 формують із, наприклад, профільної труби 15 та пласкої плити 16 або із кутника з утворенням виступу 6 по всьому периметру кришки 2. Крім того, по периметру закріплюють борти 8 у вигляді "корита", тим самим утворюючи об'єм для розміщення клейової суміші. Відповідно до інших варіантів виконання корисної моделі, на бортах 8 каркаса кришки 2 встановлюють дашки 10 або 11 (фіг. 3, 4, 5) з утворенням додаткових виступів. Основу 1 люка виконують принаймні із однією опорною поверхнею - полицею 4. У випадку подвійного або більше обпирання, полиця 4 стає нижньою опорною поверхнею, а торець основи 5 - верхньою. Всі інші опорні поверхні (при багато опорному обпиранні) виконуються між ними. Крім того, основу можуть виконувати із додатковою полицею 14 по зовнішньому периметру для обпирання торця загнутого дашка 11 для додаткового ущільнення. На полиці 4 формують пази 13 під приховані петлі 12. За допомогою прихованих петель 12 з'єднують основу 1 і каркас кришки 2. Закріплюють ущільнювачі (герметизуючий матеріал) 7 на внутрішніх поверхнях виступів 6 та/або 10 або 11 каркаса кришки 2, в зоні обпирання на опорні поверхні 4 та/або 5, та/або 14 основи 1. Герметичний люк закріплюють в отворі підлоги, відрегулювавши по глибині таким чином, щоб верхній край кришки люка знаходився на одному рівні з нижнім краєм облицювального матеріалу на підлозі. Чим менший шар оздоблення буде закріплено на кришці люка, тим меншу шпарину вздовж петльової сторони люка можуть забезпечити приховані петлі. "Корито" каркаса кришки 2 заповнюють клейовою сумішшю та облицьовують оздоблювальним матеріалом 9 в рівень з підлогою. 2 UA 114201 U Дане рішення, що заявляється, дозволить створити люк з високим ступенем герметичності і можливістю оздоблення кришки люка, для скритого доступу в підвальні приміщення або до комунікацій, розташованих нижче рівня підлоги. 5 10 15 20 25 30 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Герметичний люк, що містить основу з опорною поверхнею у вигляді полиці, виконаної по внутрішньому периметру основи, каркас кришки, механізм для відкривання і закривання кришки, механізм фіксації кришки в відкритому положенні та ущільнювач, розміщений між основою та каркасом кришки, який відрізняється тим, що каркас кришки виконаний з утворенням принаймні одного виступу по всьому периметру каркаса з розміщенням на ньому ущільнювача та з можливістю обпирання принаймні на одну опорну поверхню основи, як механізм для відкривання і закривання кришки використано приховані петлі, які одним кінцем закріплені в нижній частині каркаса кришки, а іншим розміщені в пазах полиці основи і закріплені на основі люка. 2. Герметичний люк за п. 1, який відрізняється тим, що при виконанні каркаса кришки із декількома виступами основа має таку ж кількість опорних поверхонь, а як верхня опорна поверхня використаний торець основи. 3. Герметичний люк за будь-яким з пп. 1, 2, який відрізняється тим, що верхній виступ кришки виконано у вигляді загнутого дашка з можливістю охоплення верхнього опорного торця основи із створенням лабіринтного ущільнення. 4. Герметичний люк за будь-яким з пп. 1, 3, який відрізняється тим, що верхня частина основи виконана з можливістю забезпечення подвійного обпирання на неї загнутого дашка з розміщенням ущільнень між контактними поверхнями. 5. Герметичний люк за п. 1, який відрізняється тим, що каркас кришки виконаний із бортами по периметру у вигляді "корита", з утворенням об'єму для розміщення клейової суміші під подальше облицювання оздоблювальним матеріалом. 6. Герметичний люк за будь-яким з пп. 1, 5, який відрізняється тим, що каркас кришки виконаний із кутника. 7. Герметичний люк за п. 1, який відрізняється тим, що додатково містить принаймні одну пневмопружину. 8. Герметичний люк за п. 1, який відрізняється тим, що містить електромеханічний привод підйому кришки люка з дистанційним керуванням. 9. Герметичний люк за будь-яким з пп. 1, 5, який відрізняється тим, що кришка містить принаймні один різьбовий отвір для відкривання знімним ключем. 3 UA 114201 U 4 UA 114201 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
