Спосіб покриття даху елементами покрівельного покриття

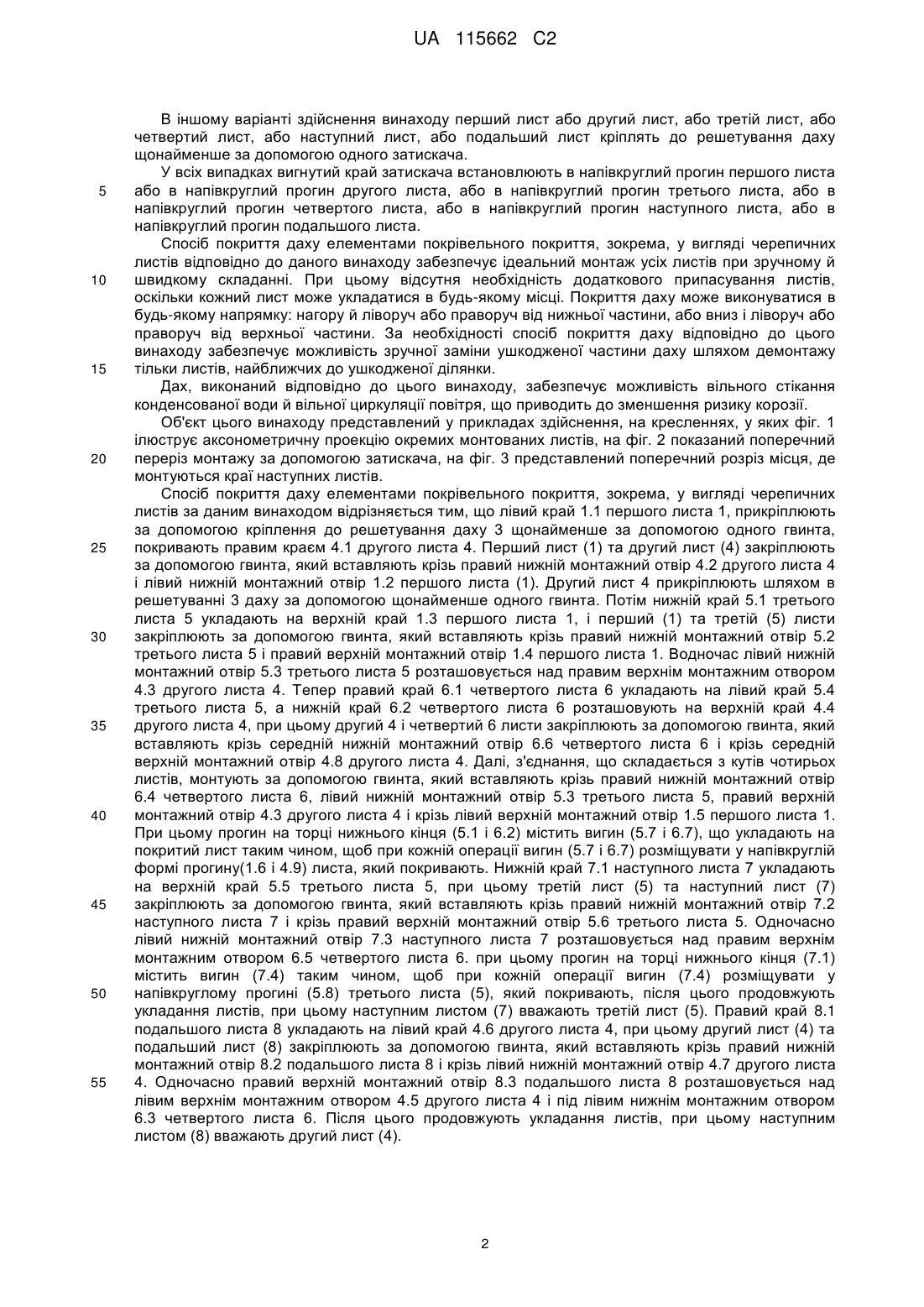

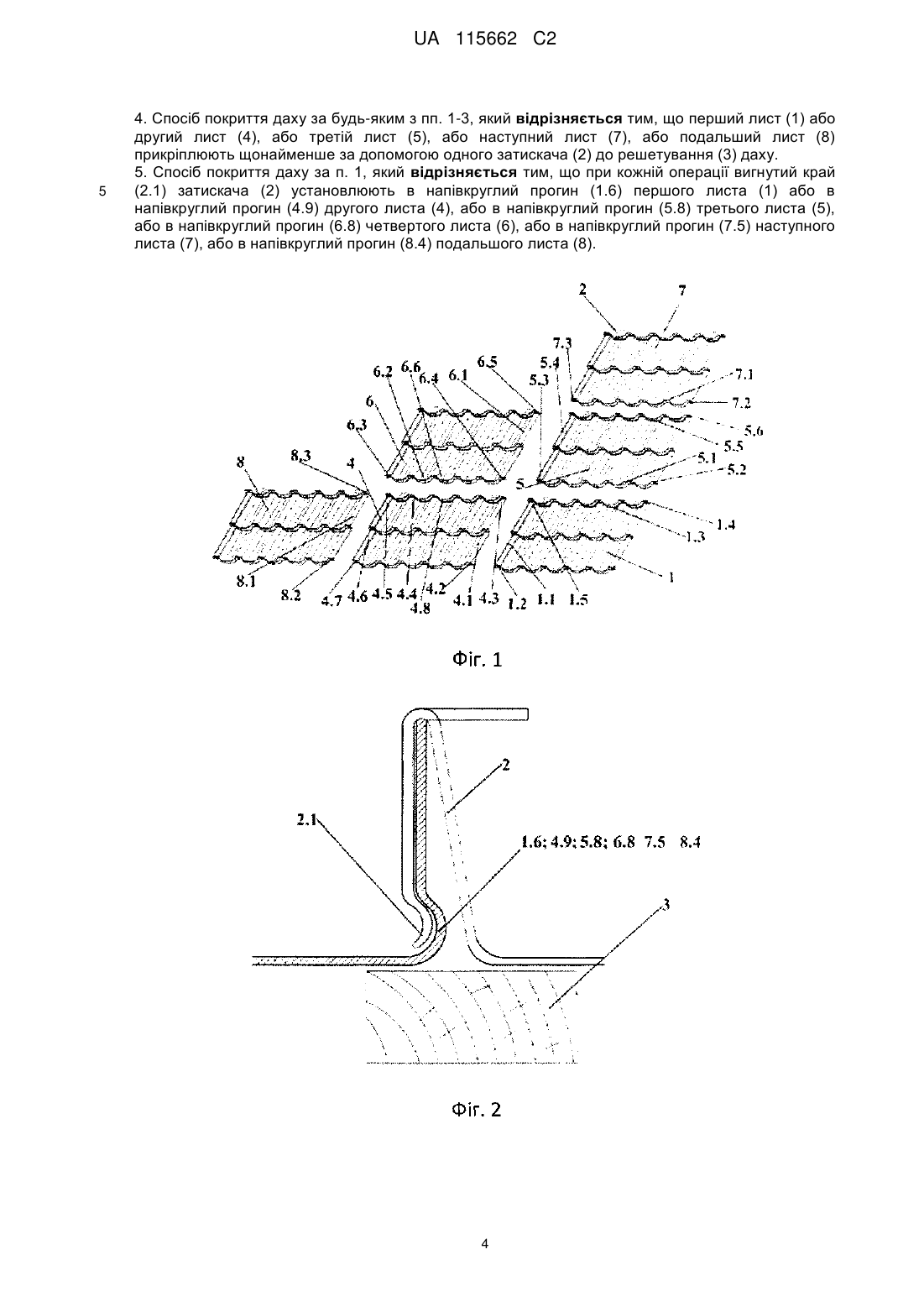

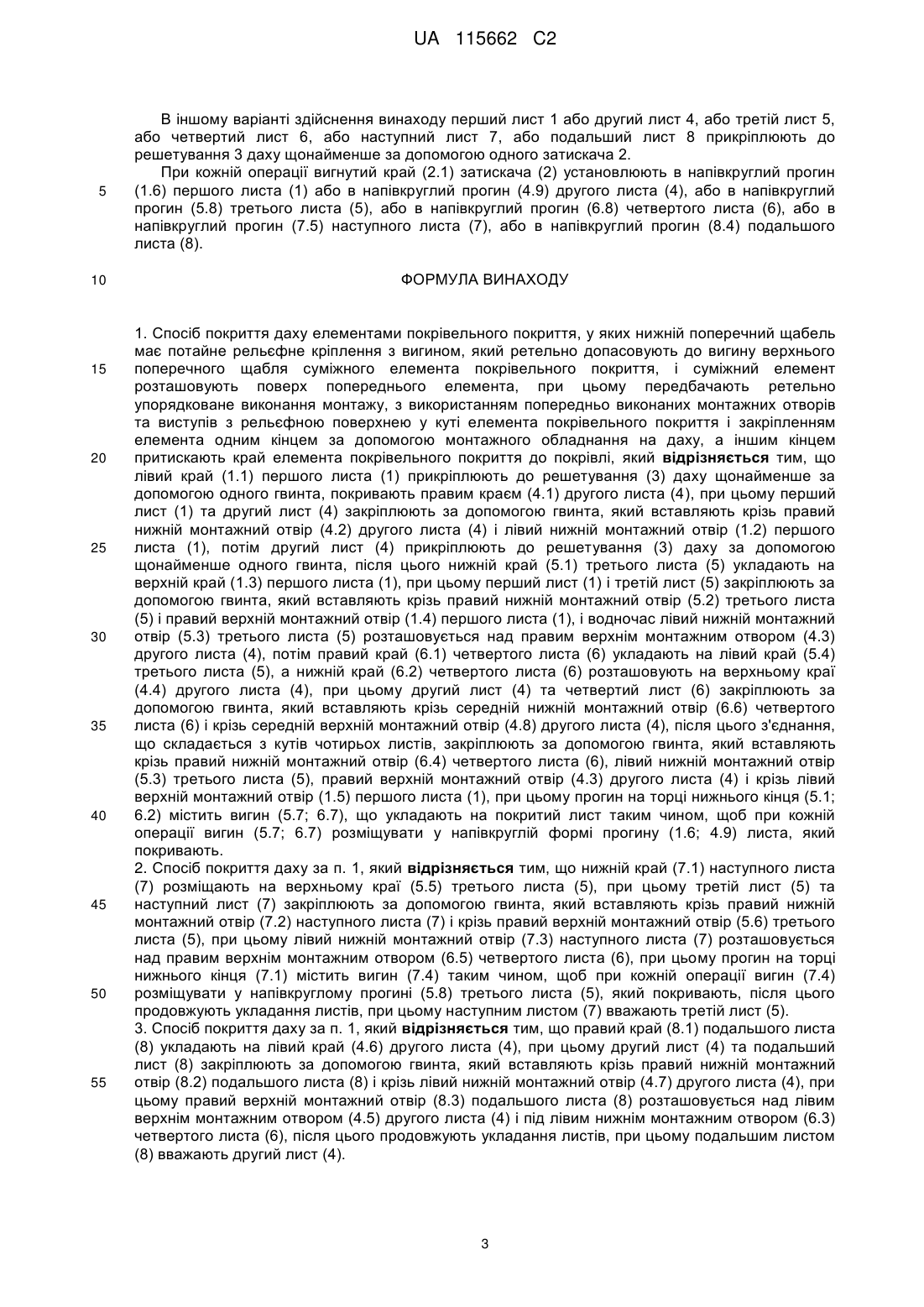

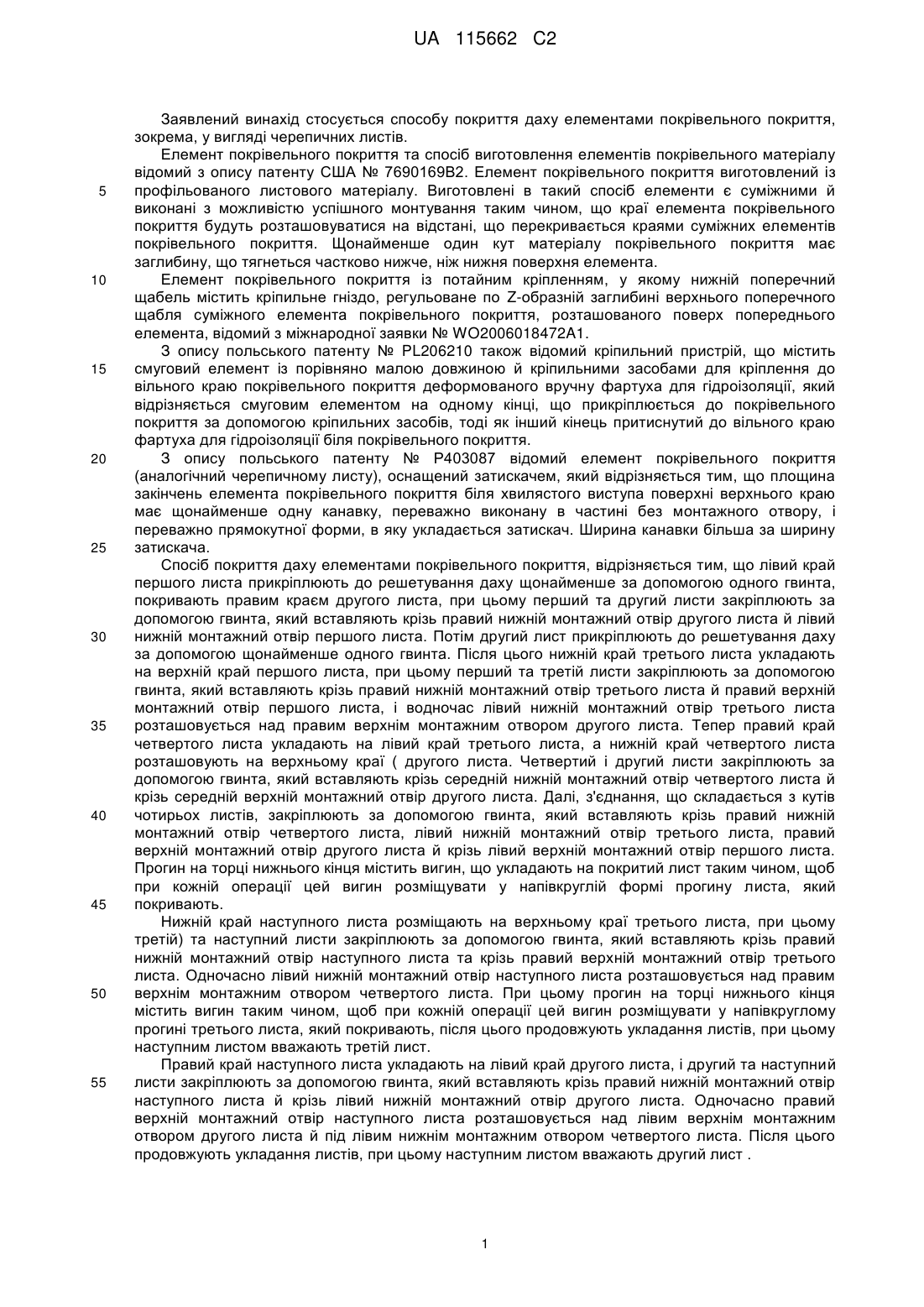

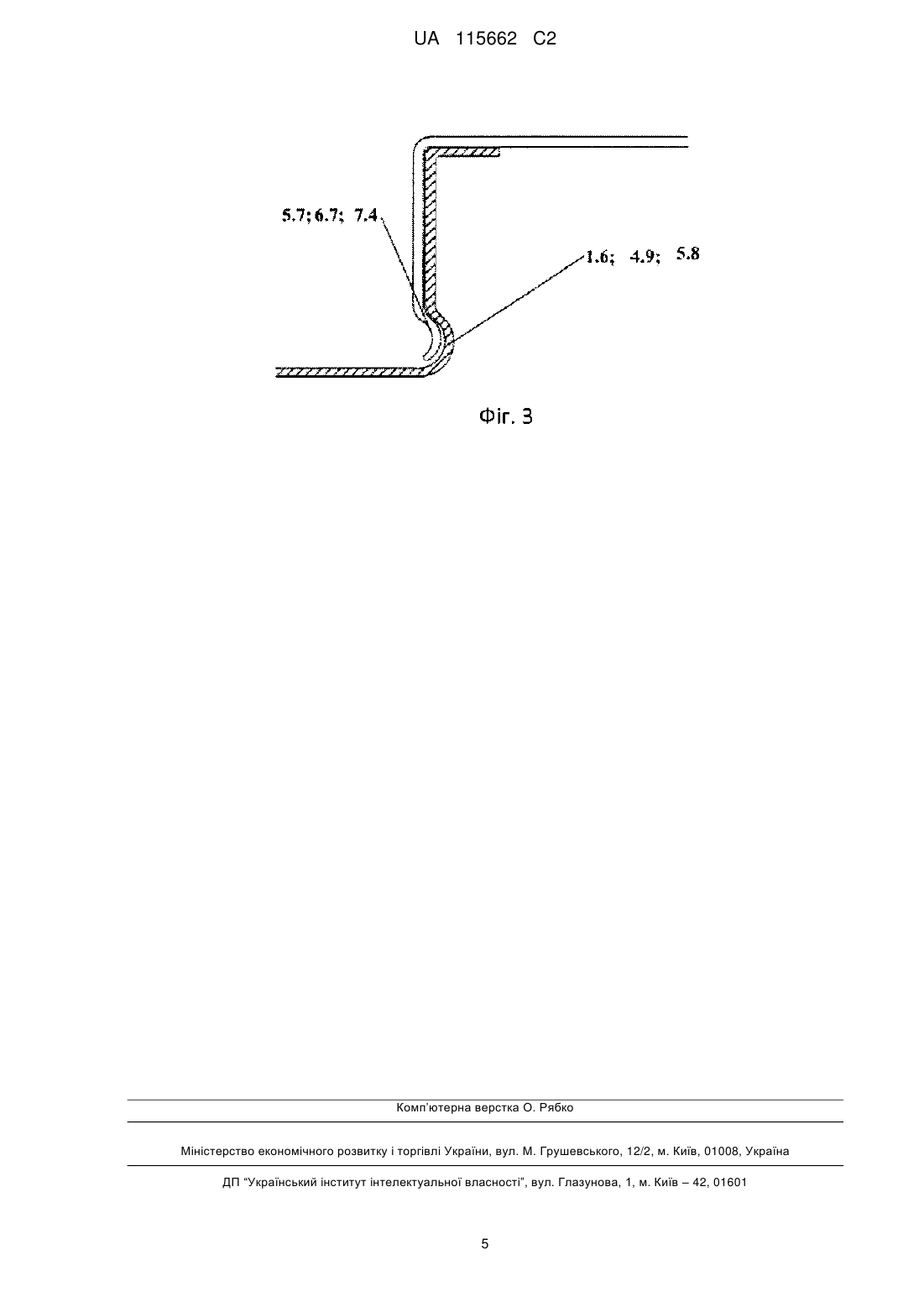

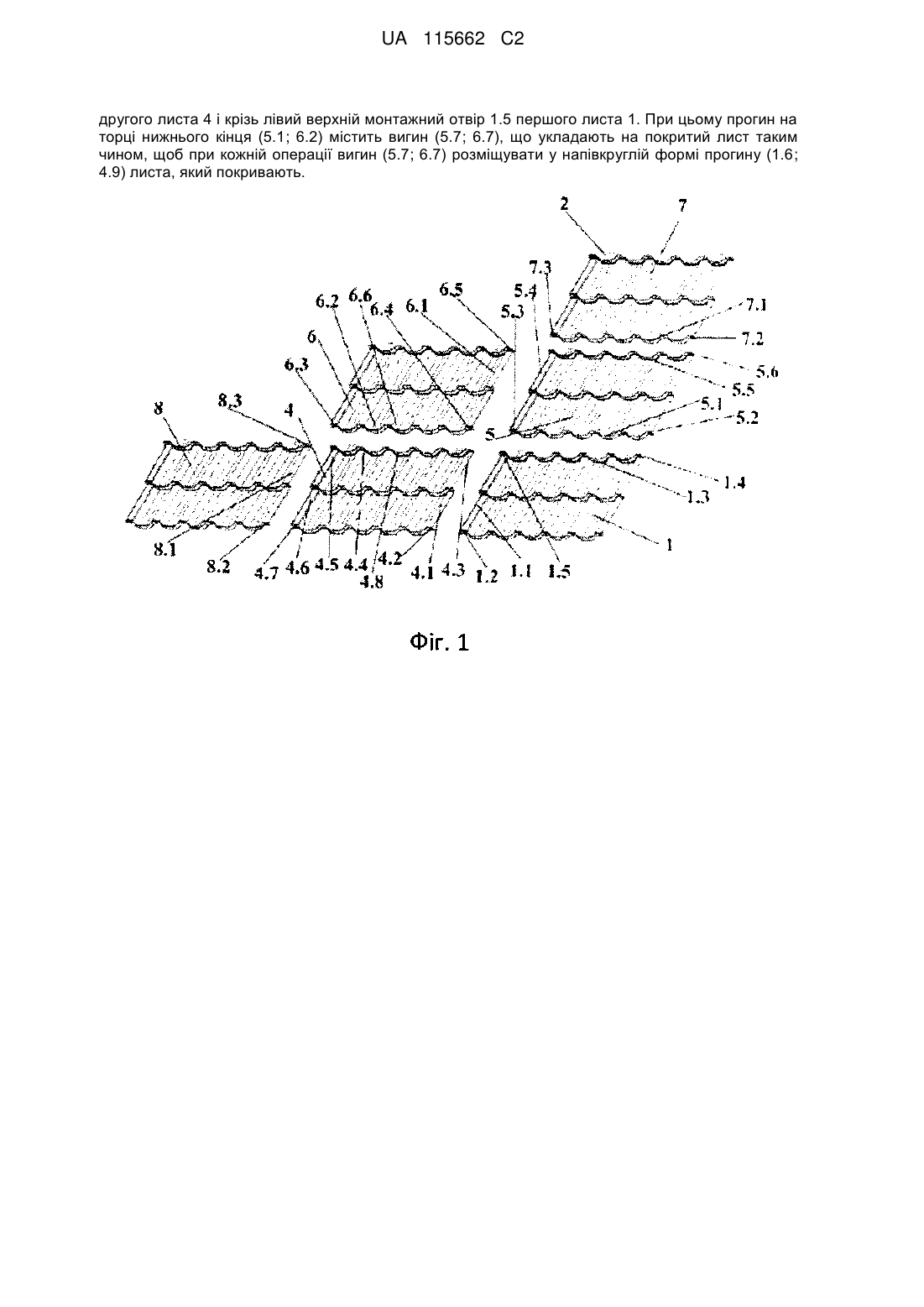

Реферат: Згідно з заявленим способом покриття даху елементами покрівельного покриття, зокрема у вигляді черепичних листів, лівий край 1.1 першого листа 1, прикріплюють за допомогою кріплення до решетування даху 3 щонайменше за допомогою одного гвинта, покривають правим краєм 4.1 другого листа 4. Перший лист (1) та другий лист (4) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 4.2 другого листа 4 і лівий нижній монтажний отвір 1.2 першого листа (1). Потім другий лист 4 прикріплюють в решетуванні 3 даху за допомогою щонайменше одного гвинта. Нижній край 5.1 третього листа 5 укладають на верхній край 1.3 першого листа 1. Перший (1) та третій (5) листи закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 5.2 третього листа 5 і правий верхній монтажний отвір 1.4 першого листа 1 і водночас лівий нижній монтажний отвір 5.3 третього листа 5 розташовується над правим верхнім монтажним отвором 4.3 другого листа 4. Тепер правий край 6.1 четвертого листа 6 укладають на лівий край 5.4 третього листа 5, а нижній край 6.2 четвертого листа 6 розташовують на верхній край 4.4 другого листа 4. При цьому другий 4 і четвертий 6 листи закріплюють за допомогою гвинта, який вставляють крізь середній нижній монтажний отвір 6.6 четвертого листа 6 і крізь середній верхній монтажний отвір 4.8 другого листа 4. Далі, з'єднання, що складається з кутів чотирьох листів, монтують за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 6.4 четвертого листа 6, лівий нижній монтажний отвір 5.3 третього листа 5, правий верхній монтажний отвір 4.3 UA 115662 C2 (12) UA 115662 C2 другого листа 4 і крізь лівий верхній монтажний отвір 1.5 першого листа 1. При цьому прогин на торці нижнього кінця (5.1; 6.2) містить вигин (5.7; 6.7), що укладають на покритий лист таким чином, щоб при кожній операції вигин (5.7; 6.7) розміщувати у напівкруглій формі прогину (1.6; 4.9) листа, який покривають. UA 115662 C2 5 10 15 20 25 30 35 40 45 50 55 Заявлений винахід стосується способу покриття даху елементами покрівельного покриття, зокрема, у вигляді черепичних листів. Елемент покрівельного покриття та спосіб виготовлення елементів покрівельного матеріалу відомий з опису патенту США № 7690169В2. Елемент покрівельного покриття виготовлений із профільованого листового матеріалу. Виготовлені в такий спосіб елементи є суміжними й виконані з можливістю успішного монтування таким чином, що краї елемента покрівельного покриття будуть розташовуватися на відстані, що перекривається краями суміжних елементів покрівельного покриття. Щонайменше один кут матеріалу покрівельного покриття має заглибину, що тягнеться частково нижче, ніж нижня поверхня елемента. Елемент покрівельного покриття із потайним кріпленням, у якому нижній поперечний щабель містить кріпильне гніздо, регульоване по Z-образній заглибині верхнього поперечного щабля суміжного елемента покрівельного покриття, розташованого поверх попереднього елемента, відомий з міжнародної заявки № WO2006018472A1. З опису польського патенту № PL206210 також відомий кріпильний пристрій, що містить смуговий елемент із порівняно малою довжиною й кріпильними засобами для кріплення до вільного краю покрівельного покриття деформованого вручну фартуха для гідроізоляції, який відрізняється смуговим елементом на одному кінці, що прикріплюється до покрівельного покриття за допомогою кріпильних засобів, тоді як інший кінець притиснутий до вільного краю фартуха для гідроізоляції біля покрівельного покриття. З опису польського патенту № Р403087 відомий елемент покрівельного покриття (аналогічний черепичному листу), оснащений затискачем, який відрізняється тим, що площина закінчень елемента покрівельного покриття біля хвилястого виступа поверхні верхнього краю має щонайменше одну канавку, переважно виконану в частині без монтажного отвору, і переважно прямокутної форми, в яку укладається затискач. Ширина канавки більша за ширину затискача. Спосіб покриття даху елементами покрівельного покриття, відрізняється тим, що лівий край першого листа прикріплюють до решетування даху щонайменше за допомогою одного гвинта, покривають правим краєм другого листа, при цьому перший та другий листи закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір другого листа й лівий нижній монтажний отвір першого листа. Потім другий лист прикріплюють до решетування даху за допомогою щонайменше одного гвинта. Після цього нижній край третього листа укладають на верхній край першого листа, при цьому перший та третій листи закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір третього листа й правий верхній монтажний отвір першого листа, і водночас лівий нижній монтажний отвір третього листа розташовується над правим верхнім монтажним отвором другого листа. Тепер правий край четвертого листа укладають на лівий край третього листа, а нижній край четвертого листа розташовують на верхньому краї ( другого листа. Четвертий і другий листи закріплюють за допомогою гвинта, який вставляють крізь середній нижній монтажний отвір четвертого листа й крізь середній верхній монтажний отвір другого листа. Далі, з'єднання, що складається з кутів чотирьох листів, закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір четвертого листа, лівий нижній монтажний отвір третього листа, правий верхній монтажний отвір другого листа й крізь лівий верхній монтажний отвір першого листа. Прогин на торці нижнього кінця містить вигин, що укладають на покритий лист таким чином, щоб при кожній операції цей вигин розміщувати у напівкруглій формі прогину листа, який покривають. Нижній край наступного листа розміщають на верхньому краї третього листа, при цьому третій) та наступний листи закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір наступного листа та крізь правий верхній монтажний отвір третього листа. Одночасно лівий нижній монтажний отвір наступного листа розташовується над правим верхнім монтажним отвором четвертого листа. При цьому прогин на торці нижнього кінця містить вигин таким чином, щоб при кожній операції цей вигин розміщувати у напівкруглому прогині третього листа, який покривають, після цього продовжують укладання листів, при цьому наступним листом вважають третій лист. Правий край наступного листа укладають на лівий край другого листа, і другий та наступний листи закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір наступного листа й крізь лівий нижній монтажний отвір другого листа. Одночасно правий верхній монтажний отвір наступного листа розташовується над лівим верхнім монтажним отвором другого листа й під лівим нижнім монтажним отвором четвертого листа. Після цього продовжують укладання листів, при цьому наступним листом вважають другий лист . 1 UA 115662 C2 5 10 15 20 25 30 35 40 45 50 55 В іншому варіанті здійснення винаходу перший лист або другий лист, або третій лист, або четвертий лист, або наступний лист, або подальший лист кріплять до решетування даху щонайменше за допомогою одного затискача. У всіх випадках вигнутий край затискача встановлюють в напівкруглий прогин першого листа або в напівкруглий прогин другого листа, або в напівкруглий прогин третього листа, або в напівкруглий прогин четвертого листа, або в напівкруглий прогин наступного листа, або в напівкруглий прогин подальшого листа. Спосіб покриття даху елементами покрівельного покриття, зокрема, у вигляді черепичних листів відповідно до даного винаходу забезпечує ідеальний монтаж усіх листів при зручному й швидкому складанні. При цьому відсутня необхідність додаткового припасування листів, оскільки кожний лист може укладатися в будь-якому місці. Покриття даху може виконуватися в будь-якому напрямку: нагору й ліворуч або праворуч від нижньої частини, або вниз і ліворуч або праворуч від верхньої частини. За необхідності спосіб покриття даху відповідно до цього винаходу забезпечує можливість зручної заміни ушкодженої частини даху шляхом демонтажу тільки листів, найближчих до ушкодженої ділянки. Дах, виконаний відповідно до цього винаходу, забезпечує можливість вільного стікання конденсованої води й вільної циркуляції повітря, що приводить до зменшення ризику корозії. Об'єкт цього винаходу представлений у прикладах здійснення, на кресленнях, у яких фіг. 1 ілюструє аксонометричну проекцію окремих монтованих листів, на фіг. 2 показаний поперечний переріз монтажу за допомогою затискача, на фіг. 3 представлений поперечний розріз місця, де монтуються краї наступних листів. Спосіб покриття даху елементами покрівельного покриття, зокрема, у вигляді черепичних листів за даним винаходом відрізняється тим, що лівий край 1.1 першого листа 1, прикріплюють за допомогою кріплення до решетування даху 3 щонайменше за допомогою одного гвинта, покривають правим краєм 4.1 другого листа 4. Перший лист (1) та другий лист (4) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 4.2 другого листа 4 і лівий нижній монтажний отвір 1.2 першого листа (1). Другий лист 4 прикріплюють шляхом в решетуванні 3 даху за допомогою щонайменше одного гвинта. Потім нижній край 5.1 третього листа 5 укладають на верхній край 1.3 першого листа 1, і перший (1) та третій (5) листи закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 5.2 третього листа 5 і правий верхній монтажний отвір 1.4 першого листа 1. Водночас лівий нижній монтажний отвір 5.3 третього листа 5 розташовується над правим верхнім монтажним отвором 4.3 другого листа 4. Тепер правий край 6.1 четвертого листа 6 укладають на лівий край 5.4 третього листа 5, а нижній край 6.2 четвертого листа 6 розташовують на верхній край 4.4 другого листа 4, при цьому другий 4 і четвертий 6 листи закріплюють за допомогою гвинта, який вставляють крізь середній нижній монтажний отвір 6.6 четвертого листа 6 і крізь середній верхній монтажний отвір 4.8 другого листа 4. Далі, з'єднання, що складається з кутів чотирьох листів, монтують за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 6.4 четвертого листа 6, лівий нижній монтажний отвір 5.3 третього листа 5, правий верхній монтажний отвір 4.3 другого листа 4 і крізь лівий верхній монтажний отвір 1.5 першого листа 1. При цьому прогин на торці нижнього кінця (5.1 і 6.2) містить вигин (5.7 і 6.7), що укладають на покритий лист таким чином, щоб при кожній операції вигин (5.7 і 6.7) розміщувати у напівкруглій формі прогину(1.6 і 4.9) листа, який покривають. Нижній край 7.1 наступного листа 7 укладають на верхній край 5.5 третього листа 5, при цьому третій лист (5) та наступний лист (7) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 7.2 наступного листа 7 і крізь правий верхній монтажний отвір 5.6 третього листа 5. Одночасно лівий нижній монтажний отвір 7.3 наступного листа 7 розташовується над правим верхнім монтажним отвором 6.5 четвертого листа 6. при цьому прогин на торці нижнього кінця (7.1) містить вигин (7.4) таким чином, щоб при кожній операції вигин (7.4) розміщувати у напівкруглому прогині (5.8) третього листа (5), який покривають, після цього продовжують укладання листів, при цьому наступним листом (7) вважають третій лист (5). Правий край 8.1 подальшого листа 8 укладають на лівий край 4.6 другого листа 4, при цьому другий лист (4) та подальший лист (8) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір 8.2 подальшого листа 8 і крізь лівий нижній монтажний отвір 4.7 другого листа 4. Одночасно правий верхній монтажний отвір 8.3 подальшого листа 8 розташовується над лівим верхнім монтажним отвором 4.5 другого листа 4 і під лівим нижнім монтажним отвором 6.3 четвертого листа 6. Після цього продовжують укладання листів, при цьому наступним листом (8) вважають другий лист (4). 2 UA 115662 C2 5 10 15 20 25 30 35 40 45 50 55 В іншому варіанті здійснення винаходу перший лист 1 або другий лист 4, або третій лист 5, або четвертий лист 6, або наступний лист 7, або подальший лист 8 прикріплюють до решетування 3 даху щонайменше за допомогою одного затискача 2. При кожній операції вигнутий край (2.1) затискача (2) установлюють в напівкруглий прогин (1.6) першого листа (1) або в напівкруглий прогин (4.9) другого листа (4), або в напівкруглий прогин (5.8) третього листа (5), або в напівкруглий прогин (6.8) четвертого листа (6), або в напівкруглий прогин (7.5) наступного листа (7), або в напівкруглий прогин (8.4) подальшого листа (8). ФОРМУЛА ВИНАХОДУ 1. Спосіб покриття даху елементами покрівельного покриття, у яких нижній поперечний щабель має потайне рельєфне кріплення з вигином, який ретельно допасовують до вигину верхнього поперечного щабля суміжного елемента покрівельного покриття, і суміжний елемент розташовують поверх попереднього елемента, при цьому передбачають ретельно упорядковане виконання монтажу, з використанням попередньо виконаних монтажних отворів та виступів з рельєфною поверхнею у куті елемента покрівельного покриття і закріпленням елемента одним кінцем за допомогою монтажного обладнання на даху, а іншим кінцем притискають край елемента покрівельного покриття до покрівлі, який відрізняється тим, що лівий край (1.1) першого листа (1) прикріплюють до решетування (3) даху щонайменше за допомогою одного гвинта, покривають правим краєм (4.1) другого листа (4), при цьому перший лист (1) та другий лист (4) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір (4.2) другого листа (4) і лівий нижній монтажний отвір (1.2) першого листа (1), потім другий лист (4) прикріплюють до решетування (3) даху за допомогою щонайменше одного гвинта, після цього нижній край (5.1) третього листа (5) укладають на верхній край (1.3) першого листа (1), при цьому перший лист (1) і третій лист (5) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір (5.2) третього листа (5) і правий верхній монтажний отвір (1.4) першого листа (1), і водночас лівий нижній монтажний отвір (5.3) третього листа (5) розташовується над правим верхнім монтажним отвором (4.3) другого листа (4), потім правий край (6.1) четвертого листа (6) укладають на лівий край (5.4) третього листа (5), а нижній край (6.2) четвертого листа (6) розташовують на верхньому краї (4.4) другого листа (4), при цьому другий лист (4) та четвертий лист (6) закріплюють за допомогою гвинта, який вставляють крізь середній нижній монтажний отвір (6.6) четвертого листа (6) і крізь середній верхній монтажний отвір (4.8) другого листа (4), після цього з'єднання, що складається з кутів чотирьох листів, закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір (6.4) четвертого листа (6), лівий нижній монтажний отвір (5.3) третього листа (5), правий верхній монтажний отвір (4.3) другого листа (4) і крізь лівий верхній монтажний отвір (1.5) першого листа (1), при цьому прогин на торці нижнього кінця (5.1; 6.2) містить вигин (5.7; 6.7), що укладають на покритий лист таким чином, щоб при кожній операції вигин (5.7; 6.7) розміщувати у напівкруглій формі прогину (1.6; 4.9) листа, який покривають. 2. Спосіб покриття даху за п. 1, який відрізняється тим, що нижній край (7.1) наступного листа (7) розміщають на верхньому краї (5.5) третього листа (5), при цьому третій лист (5) та наступний лист (7) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір (7.2) наступного листа (7) і крізь правий верхній монтажний отвір (5.6) третього листа (5), при цьому лівий нижній монтажний отвір (7.3) наступного листа (7) розташовується над правим верхнім монтажним отвором (6.5) четвертого листа (6), при цьому прогин на торці нижнього кінця (7.1) містить вигин (7.4) таким чином, щоб при кожній операції вигин (7.4) розміщувати у напівкруглому прогині (5.8) третього листа (5), який покривають, після цього продовжують укладання листів, при цьому наступним листом (7) вважають третій лист (5). 3. Спосіб покриття даху за п. 1, який відрізняється тим, що правий край (8.1) подальшого листа (8) укладають на лівий край (4.6) другого листа (4), при цьому другий лист (4) та подальший лист (8) закріплюють за допомогою гвинта, який вставляють крізь правий нижній монтажний отвір (8.2) подальшого листа (8) і крізь лівий нижній монтажний отвір (4.7) другого листа (4), при цьому правий верхній монтажний отвір (8.3) подальшого листа (8) розташовується над лівим верхнім монтажним отвором (4.5) другого листа (4) і під лівим нижнім монтажним отвором (6.3) четвертого листа (6), після цього продовжують укладання листів, при цьому подальшим листом (8) вважають другий лист (4). 3 UA 115662 C2 5 4. Спосіб покриття даху за будь-яким з пп. 1-3, який відрізняється тим, що перший лист (1) або другий лист (4), або третій лист (5), або наступний лист (7), або подальший лист (8) прикріплюють щонайменше за допомогою одного затискача (2) до решетування (3) даху. 5. Спосіб покриття даху за п. 1, який відрізняється тим, що при кожній операції вигнутий край (2.1) затискача (2) установлюють в напівкруглий прогин (1.6) першого листа (1) або в напівкруглий прогин (4.9) другого листа (4), або в напівкруглий прогин (5.8) третього листа (5), або в напівкруглий прогин (6.8) четвертого листа (6), або в напівкруглий прогин (7.5) наступного листа (7), або в напівкруглий прогин (8.4) подальшого листа (8). 4 UA 115662 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
