Вінчик горловини пляшки

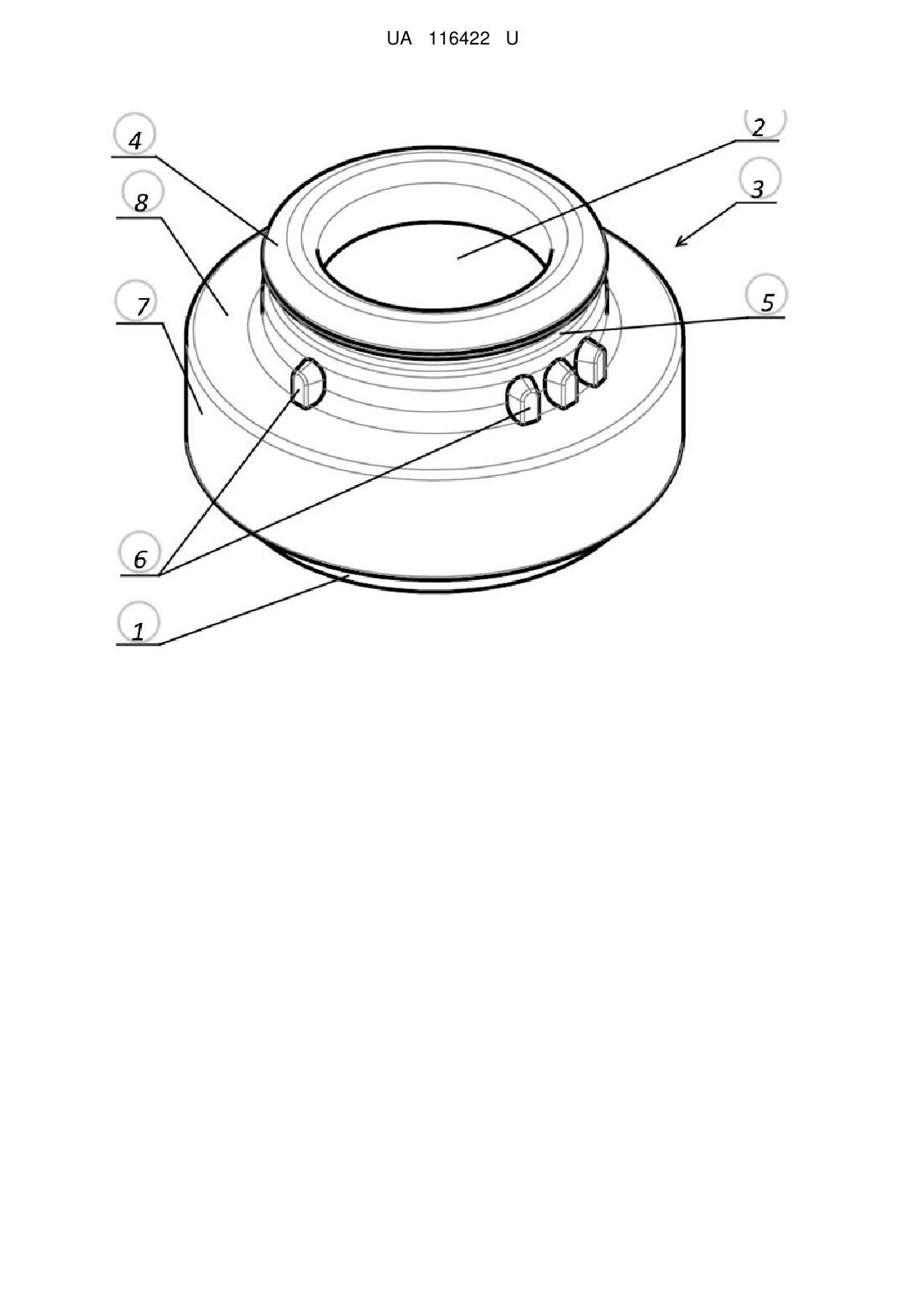

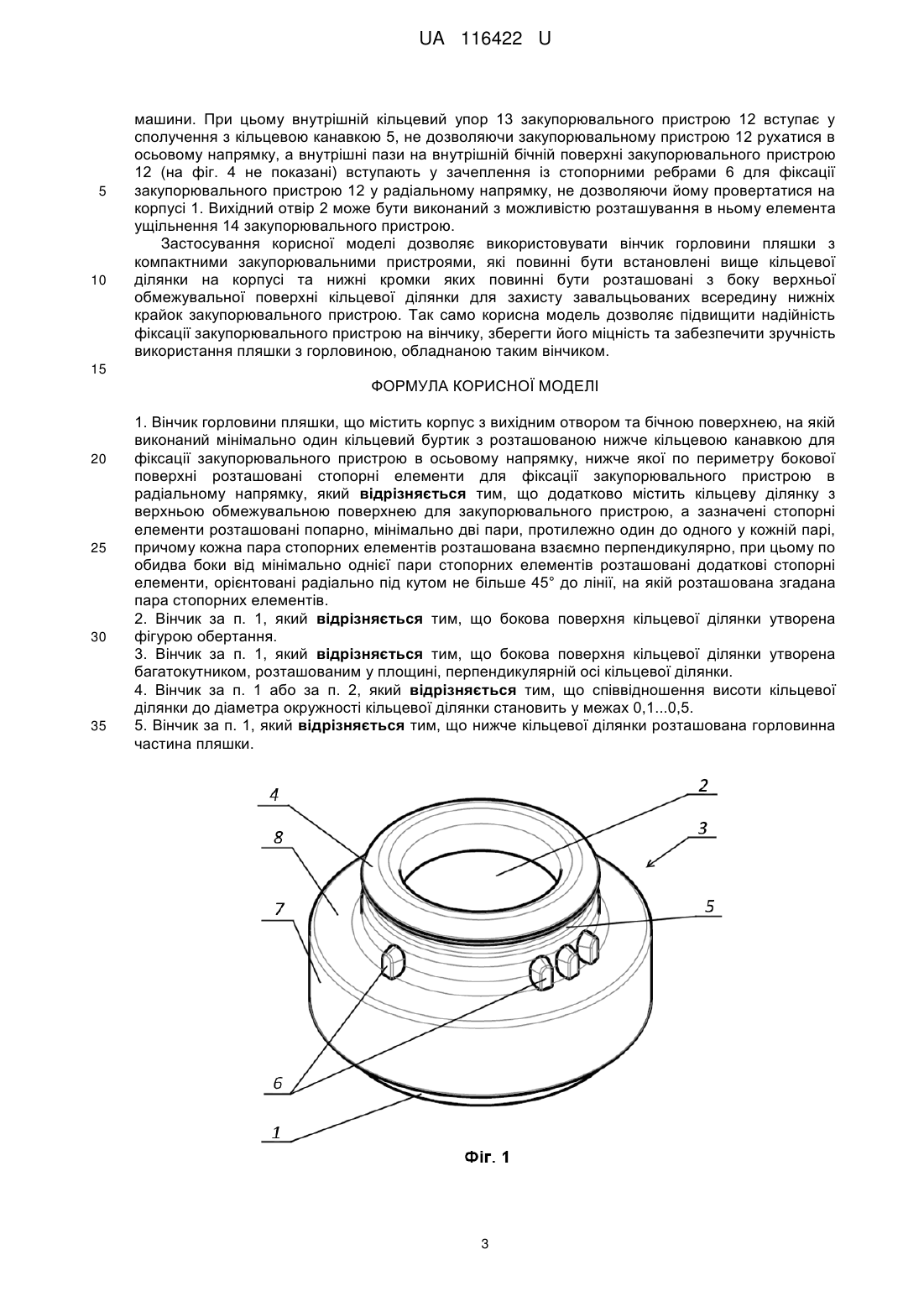

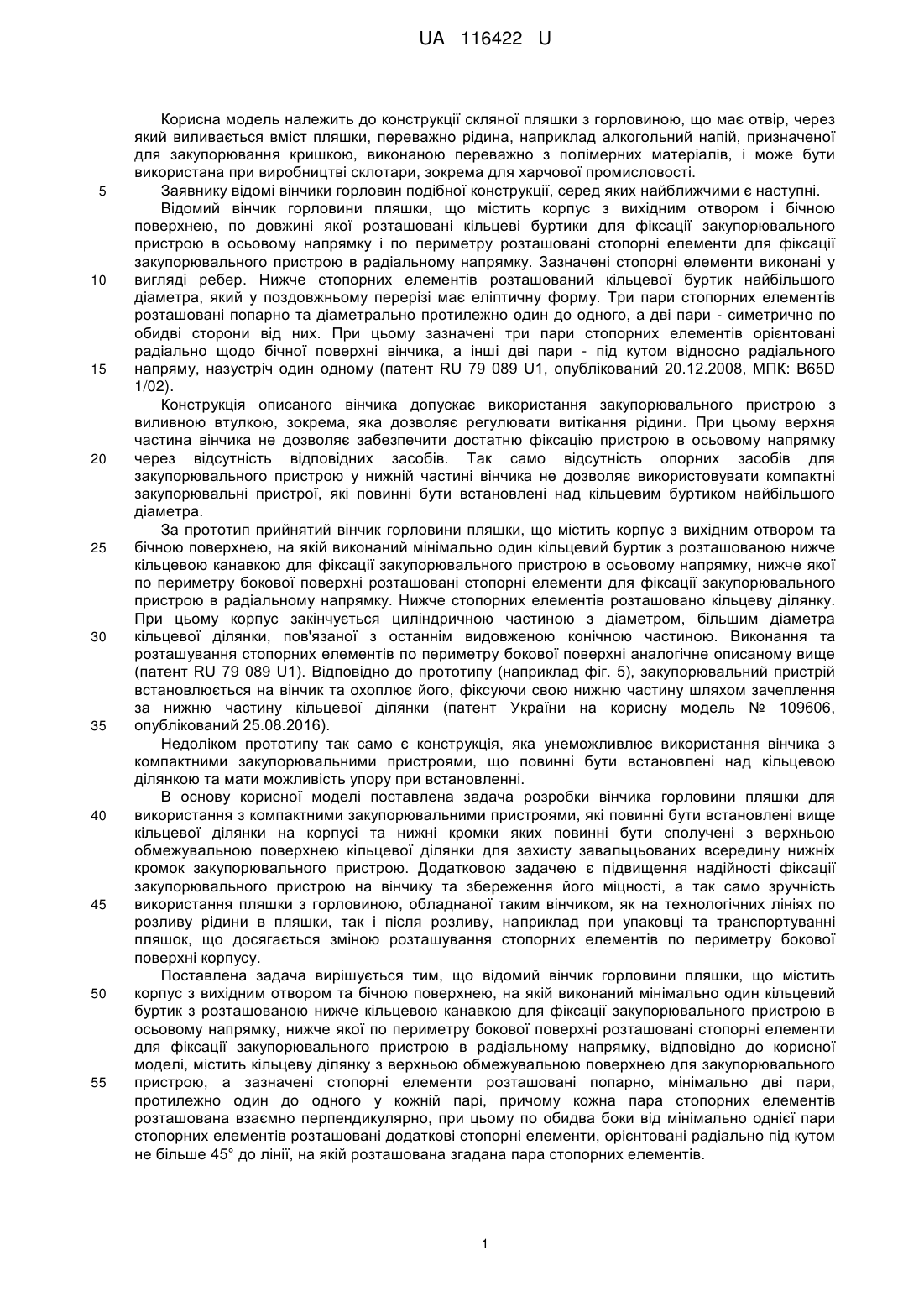

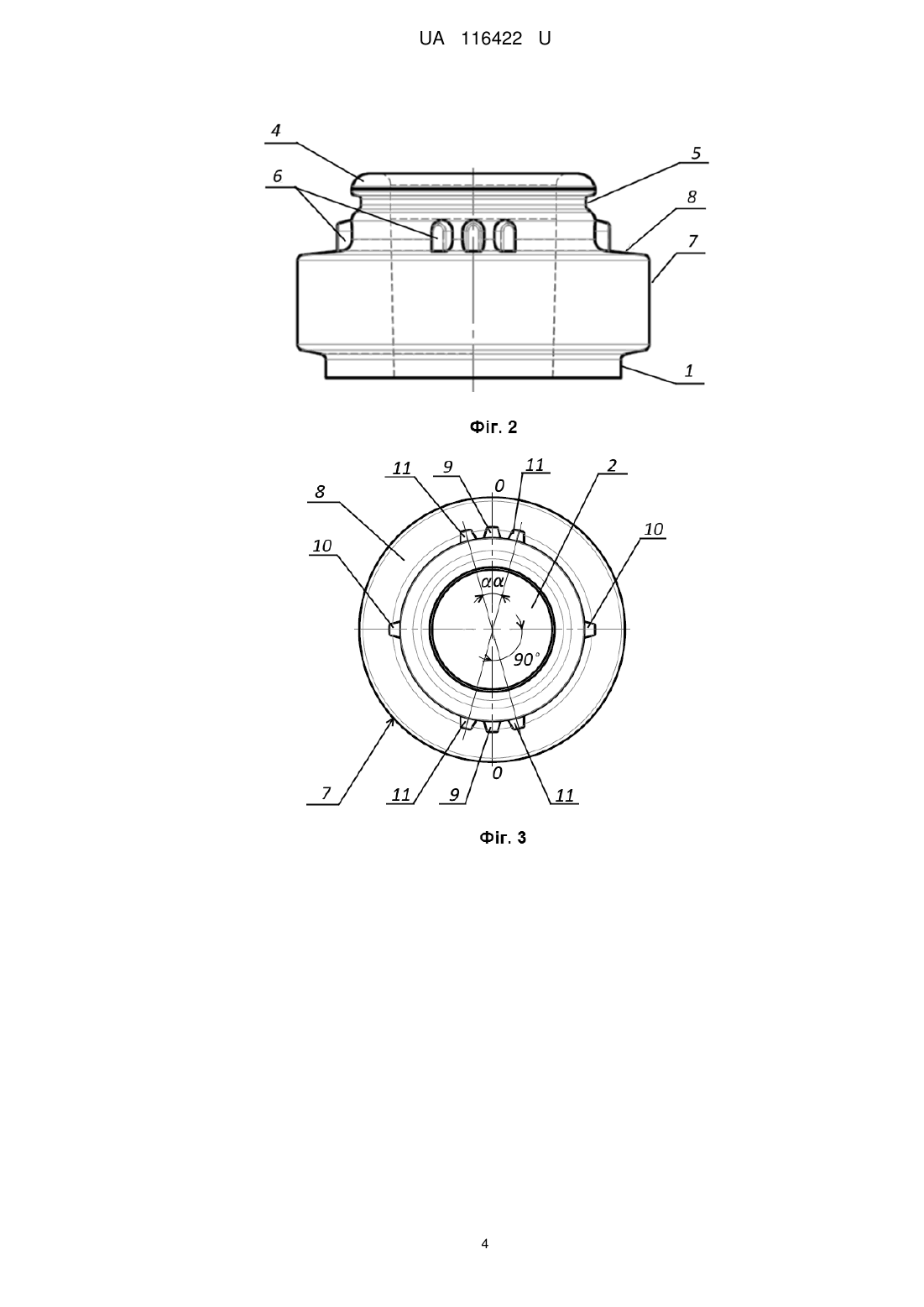

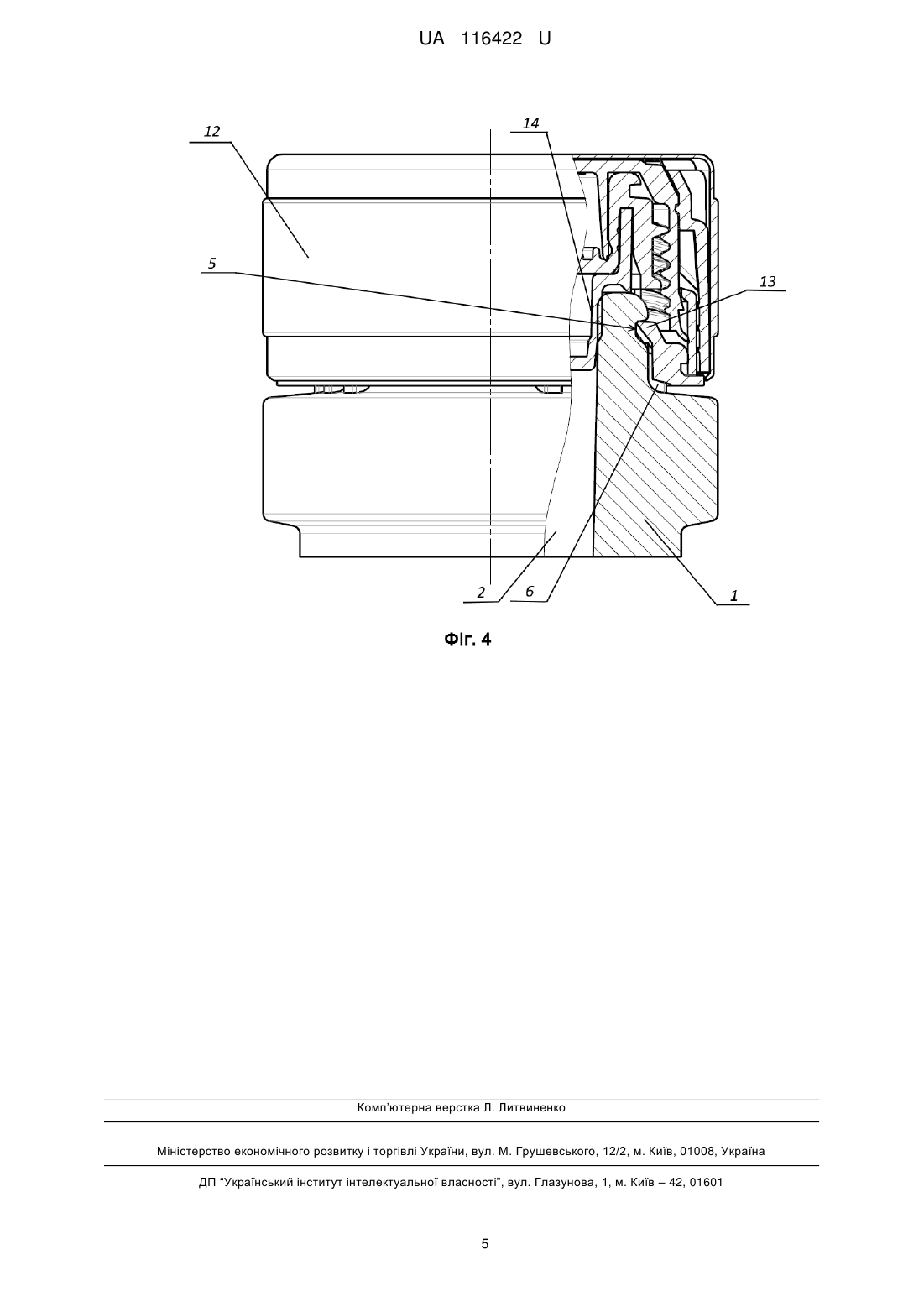

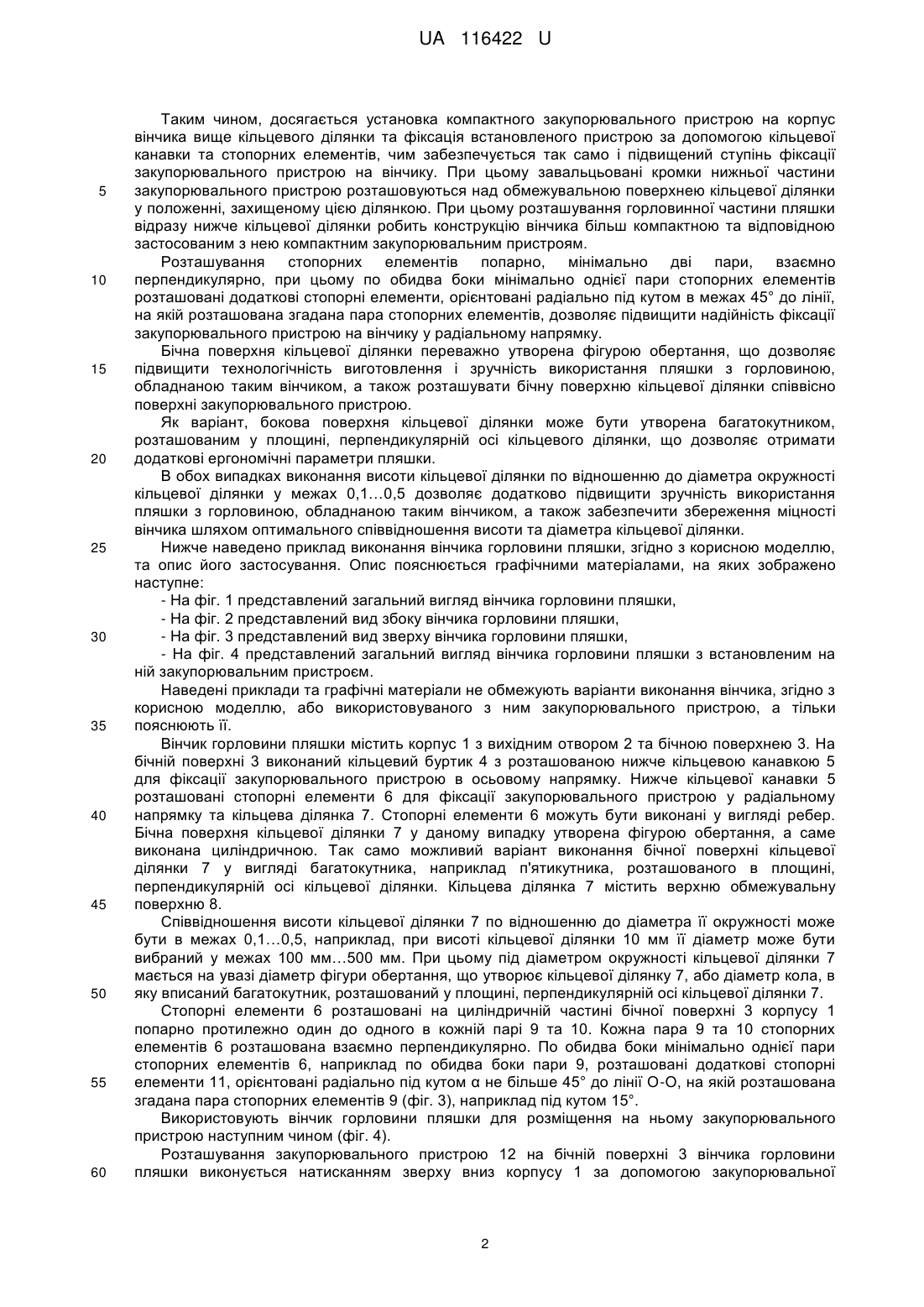

Реферат: Вінчик горловини пляшки містить корпус з вихідним отвором та бічною поверхнею, на якій виконаний мінімально один кільцевий буртик з розташованою нижче кільцевою канавкою для фіксації закупорювального пристрою в осьовому напрямку, нижче якої по периметру бокової поверхні розташовані стопорні елементи для фіксації закупорювального пристрою в радіальному напрямку, та кільцеву ділянку з верхньою обмежувальною поверхнею для закупорювального пристрою. Зазначені стопорні елементи розташовані попарно, мінімально дві пари, протилежно один до одного у кожній парі. Кожна пара стопорних елементів розташована взаємно перпендикулярно. По обидва боки від мінімально однієї пари стопорних елементів розташовані додаткові стопорні елементи, орієнтовані радіально під кутом не більше 45° до лінії, на якій розташована згадана пара стопорних елементів. UA 116422 U (54) ВІНЧИК ГОРЛОВИНИ ПЛЯШКИ UA 116422 U UA 116422 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції скляної пляшки з горловиною, що має отвір, через який виливається вміст пляшки, переважно рідина, наприклад алкогольний напій, призначеної для закупорювання кришкою, виконаною переважно з полімерних матеріалів, і може бути використана при виробництві склотари, зокрема для харчової промисловості. Заявнику відомі вінчики горловин подібної конструкції, серед яких найближчими є наступні. Відомий вінчик горловини пляшки, що містить корпус з вихідним отвором і бічною поверхнею, по довжині якої розташовані кільцеві буртики для фіксації закупорювального пристрою в осьовому напрямку і по периметру розташовані стопорні елементи для фіксації закупорювального пристрою в радіальному напрямку. Зазначені стопорні елементи виконані у вигляді ребер. Нижче стопорних елементів розташований кільцевої буртик найбільшого діаметра, який у поздовжньому перерізі має еліптичну форму. Три пари стопорних елементів розташовані попарно та діаметрально протилежно один до одного, а дві пари - симетрично по обидві сторони від них. При цьому зазначені три пари стопорних елементів орієнтовані радіально щодо бічної поверхні вінчика, а інші дві пари - під кутом відносно радіального напряму, назустріч один одному (патент RU 79 089 U1, опублікований 20.12.2008, МПК: B65D 1/02). Конструкція описаного вінчика допускає використання закупорювального пристрою з виливною втулкою, зокрема, яка дозволяє регулювати витікання рідини. При цьому верхня частина вінчика не дозволяє забезпечити достатню фіксацію пристрою в осьовому напрямку через відсутність відповідних засобів. Так само відсутність опорних засобів для закупорювального пристрою у нижній частині вінчика не дозволяє використовувати компактні закупорювальні пристрої, які повинні бути встановлені над кільцевим буртиком найбільшого діаметра. За прототип прийнятий вінчик горловини пляшки, що містить корпус з вихідним отвором та бічною поверхнею, на якій виконаний мінімально один кільцевий буртик з розташованою нижче кільцевою канавкою для фіксації закупорювального пристрою в осьовому напрямку, нижче якої по периметру бокової поверхні розташовані стопорні елементи для фіксації закупорювального пристрою в радіальному напрямку. Нижче стопорних елементів розташовано кільцеву ділянку. При цьому корпус закінчується циліндричною частиною з діаметром, більшим діаметра кільцевої ділянки, пов'язаної з останнім видовженою конічною частиною. Виконання та розташування стопорних елементів по периметру бокової поверхні аналогічне описаному вище (патент RU 79 089 U1). Відповідно до прототипу (наприклад фіг. 5), закупорювальний пристрій встановлюється на вінчик та охоплює його, фіксуючи свою нижню частину шляхом зачеплення за нижню частину кільцевої ділянки (патент України на корисну модель № 109606, опублікований 25.08.2016). Недоліком прототипу так само є конструкція, яка унеможливлює використання вінчика з компактними закупорювальними пристроями, що повинні бути встановлені над кільцевою ділянкою та мати можливість упору при встановленні. В основу корисної моделі поставлена задача розробки вінчика горловини пляшки для використання з компактними закупорювальними пристроями, які повинні бути встановлені вище кільцевої ділянки на корпусі та нижні кромки яких повинні бути сполучені з верхньою обмежувальною поверхнею кільцевої ділянки для захисту завальцьованих всередину нижніх кромок закупорювального пристрою. Додатковою задачею є підвищення надійності фіксації закупорювального пристрою на вінчику та збереження його міцності, а так само зручність використання пляшки з горловиною, обладнаної таким вінчиком, як на технологічних лініях по розливу рідини в пляшки, так і після розливу, наприклад при упаковці та транспортуванні пляшок, що досягається зміною розташування стопорних елементів по периметру бокової поверхні корпусу. Поставлена задача вирішується тим, що відомий вінчик горловини пляшки, що містить корпус з вихідним отвором та бічною поверхнею, на якій виконаний мінімально один кільцевий буртик з розташованою нижче кільцевою канавкою для фіксації закупорювального пристрою в осьовому напрямку, нижче якої по периметру бокової поверхні розташовані стопорні елементи для фіксації закупорювального пристрою в радіальному напрямку, відповідно до корисної моделі, містить кільцеву ділянку з верхньою обмежувальною поверхнею для закупорювального пристрою, а зазначені стопорні елементи розташовані попарно, мінімально дві пари, протилежно один до одного у кожній парі, причому кожна пара стопорних елементів розташована взаємно перпендикулярно, при цьому по обидва боки від мінімально однієї пари стопорних елементів розташовані додаткові стопорні елементи, орієнтовані радіально під кутом не більше 45° до лінії, на якій розташована згадана пара стопорних елементів. 1 UA 116422 U 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином, досягається установка компактного закупорювального пристрою на корпус вінчика вище кільцевого ділянки та фіксація встановленого пристрою за допомогою кільцевої канавки та стопорних елементів, чим забезпечується так само і підвищений ступінь фіксації закупорювального пристрою на вінчику. При цьому завальцьовані кромки нижньої частини закупорювального пристрою розташовуються над обмежувальною поверхнею кільцевої ділянки у положенні, захищеному цією ділянкою. При цьому розташування горловинної частини пляшки відразу нижче кільцевої ділянки робить конструкцію вінчика більш компактною та відповідною застосованим з нею компактним закупорювальним пристроям. Розташування стопорних елементів попарно, мінімально дві пари, взаємно перпендикулярно, при цьому по обидва боки мінімально однієї пари стопорних елементів розташовані додаткові стопорні елементи, орієнтовані радіально під кутом в межах 45° до лінії, на якій розташована згадана пара стопорних елементів, дозволяє підвищити надійність фіксації закупорювального пристрою на вінчику у радіальному напрямку. Бічна поверхня кільцевої ділянки переважно утворена фігурою обертання, що дозволяє підвищити технологічність виготовлення і зручність використання пляшки з горловиною, обладнаною таким вінчиком, а також розташувати бічну поверхню кільцевої ділянки співвісно поверхні закупорювального пристрою. Як варіант, бокова поверхня кільцевої ділянки може бути утворена багатокутником, розташованим у площині, перпендикулярній осі кільцевого ділянки, що дозволяє отримати додаткові ергономічні параметри пляшки. В обох випадках виконання висоти кільцевої ділянки по відношенню до діаметра окружності кільцевої ділянки у межах 0,1…0,5 дозволяє додатково підвищити зручність використання пляшки з горловиною, обладнаною таким вінчиком, а також забезпечити збереження міцності вінчика шляхом оптимального співвідношення висоти та діаметра кільцевої ділянки. Нижче наведено приклад виконання вінчика горловини пляшки, згідно з корисною моделлю, та опис його застосування. Опис пояснюється графічними матеріалами, на яких зображено наступне: - На фіг. 1 представлений загальний вигляд вінчика горловини пляшки, - На фіг. 2 представлений вид збоку вінчика горловини пляшки, - На фіг. 3 представлений вид зверху вінчика горловини пляшки, - На фіг. 4 представлений загальний вигляд вінчика горловини пляшки з встановленим на ній закупорювальним пристроєм. Наведені приклади та графічні матеріали не обмежують варіанти виконання вінчика, згідно з корисною моделлю, або використовуваного з ним закупорювального пристрою, а тільки пояснюють її. Вінчик горловини пляшки містить корпус 1 з вихідним отвором 2 та бічною поверхнею 3. На бічній поверхні 3 виконаний кільцевий буртик 4 з розташованою нижче кільцевою канавкою 5 для фіксації закупорювального пристрою в осьовому напрямку. Нижче кільцевої канавки 5 розташовані стопорні елементи 6 для фіксації закупорювального пристрою у радіальному напрямку та кільцева ділянка 7. Стопорні елементи 6 можуть бути виконані у вигляді ребер. Бічна поверхня кільцевої ділянки 7 у даному випадку утворена фігурою обертання, а саме виконана циліндричною. Так само можливий варіант виконання бічної поверхні кільцевої ділянки 7 у вигляді багатокутника, наприклад п'ятикутника, розташованого в площині, перпендикулярній осі кільцевої ділянки. Кільцева ділянка 7 містить верхню обмежувальну поверхню 8. Співвідношення висоти кільцевої ділянки 7 по відношенню до діаметра її окружності може бути в межах 0,1…0,5, наприклад, при висоті кільцевої ділянки 10 мм її діаметр може бути вибраний у межах 100 мм…500 мм. При цьому під діаметром окружності кільцевої ділянки 7 мається на увазі діаметр фігури обертання, що утворює кільцевої ділянку 7, або діаметр кола, в яку вписаний багатокутник, розташований у площині, перпендикулярній осі кільцевої ділянки 7. Стопорні елементи 6 розташовані на циліндричній частині бічної поверхні 3 корпусу 1 попарно протилежно один до одного в кожній парі 9 та 10. Кожна пара 9 та 10 стопорних елементів 6 розташована взаємно перпендикулярно. По обидва боки мінімально однієї пари стопорних елементів 6, наприклад по обидва боки пари 9, розташовані додаткові стопорні елементи 11, орієнтовані радіально під кутом α не більше 45° до лінії О-О, на якій розташована згадана пара стопорних елементів 9 (фіг. 3), наприклад під кутом 15°. Використовують вінчик горловини пляшки для розміщення на ньому закупорювального пристрою наступним чином (фіг. 4). Розташування закупорювального пристрою 12 на бічній поверхні 3 вінчика горловини пляшки виконується натисканням зверху вниз корпусу 1 за допомогою закупорювальної 2 UA 116422 U 5 10 машини. При цьому внутрішній кільцевий упор 13 закупорювального пристрою 12 вступає у сполучення з кільцевою канавкою 5, не дозволяючи закупорювальному пристрою 12 рухатися в осьовому напрямку, а внутрішні пази на внутрішній бічній поверхні закупорювального пристрою 12 (на фіг. 4 не показані) вступають у зачеплення із стопорними ребрами 6 для фіксації закупорювального пристрою 12 у радіальному напрямку, не дозволяючи йому провертатися на корпусі 1. Вихідний отвір 2 може бути виконаний з можливістю розташування в ньому елемента ущільнення 14 закупорювального пристрою. Застосування корисної моделі дозволяє використовувати вінчик горловини пляшки з компактними закупорювальними пристроями, які повинні бути встановлені вище кільцевої ділянки на корпусі та нижні кромки яких повинні бути розташовані з боку верхньої обмежувальної поверхні кільцевої ділянки для захисту завальцьованих всередину нижніх крайок закупорювального пристрою. Так само корисна модель дозволяє підвищити надійність фіксації закупорювального пристрою на вінчику, зберегти його міцність та забезпечити зручність використання пляшки з горловиною, обладнаною таким вінчиком. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Вінчик горловини пляшки, що містить корпус з вихідним отвором та бічною поверхнею, на якій виконаний мінімально один кільцевий буртик з розташованою нижче кільцевою канавкою для фіксації закупорювального пристрою в осьовому напрямку, нижче якої по периметру бокової поверхні розташовані стопорні елементи для фіксації закупорювального пристрою в радіальному напрямку, який відрізняється тим, що додатково містить кільцеву ділянку з верхньою обмежувальною поверхнею для закупорювального пристрою, а зазначені стопорні елементи розташовані попарно, мінімально дві пари, протилежно один до одного у кожній парі, причому кожна пара стопорних елементів розташована взаємно перпендикулярно, при цьому по обидва боки від мінімально однієї пари стопорних елементів розташовані додаткові стопорні елементи, орієнтовані радіально під кутом не більше 45° до лінії, на якій розташована згадана пара стопорних елементів. 2. Вінчик за п. 1, який відрізняється тим, що бокова поверхня кільцевої ділянки утворена фігурою обертання. 3. Вінчик за п. 1, який відрізняється тим, що бокова поверхня кільцевої ділянки утворена багатокутником, розташованим у площині, перпендикулярній осі кільцевої ділянки. 4. Вінчик за п. 1 або за п. 2, який відрізняється тим, що співвідношення висоти кільцевої ділянки до діаметра окружності кільцевої ділянки становить у межах 0,1...0,5. 5. Вінчик за п. 1, який відрізняється тим, що нижче кільцевої ділянки розташована горловинна частина пляшки. 3 UA 116422 U 4 UA 116422 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
