Ківш скрепера

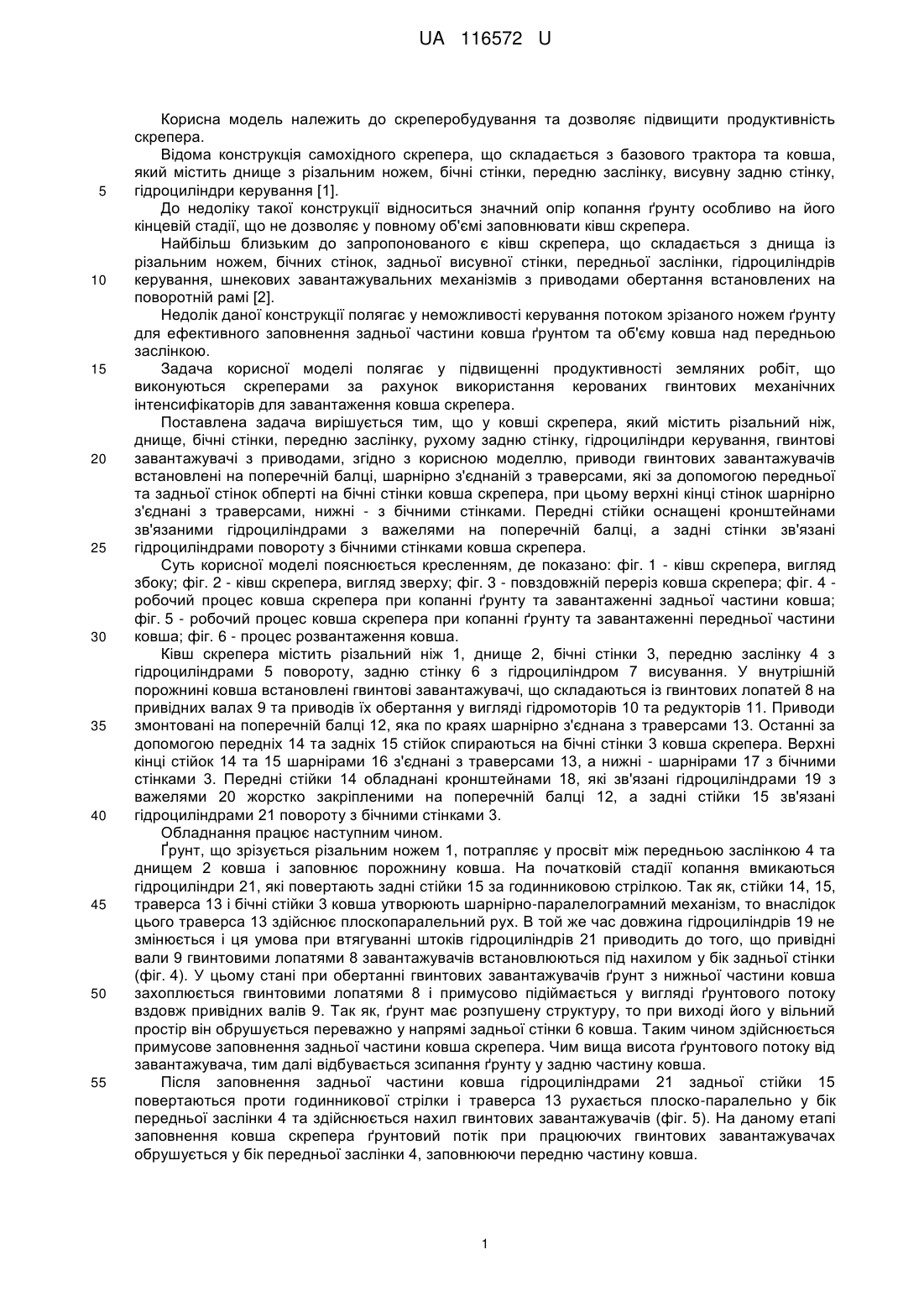

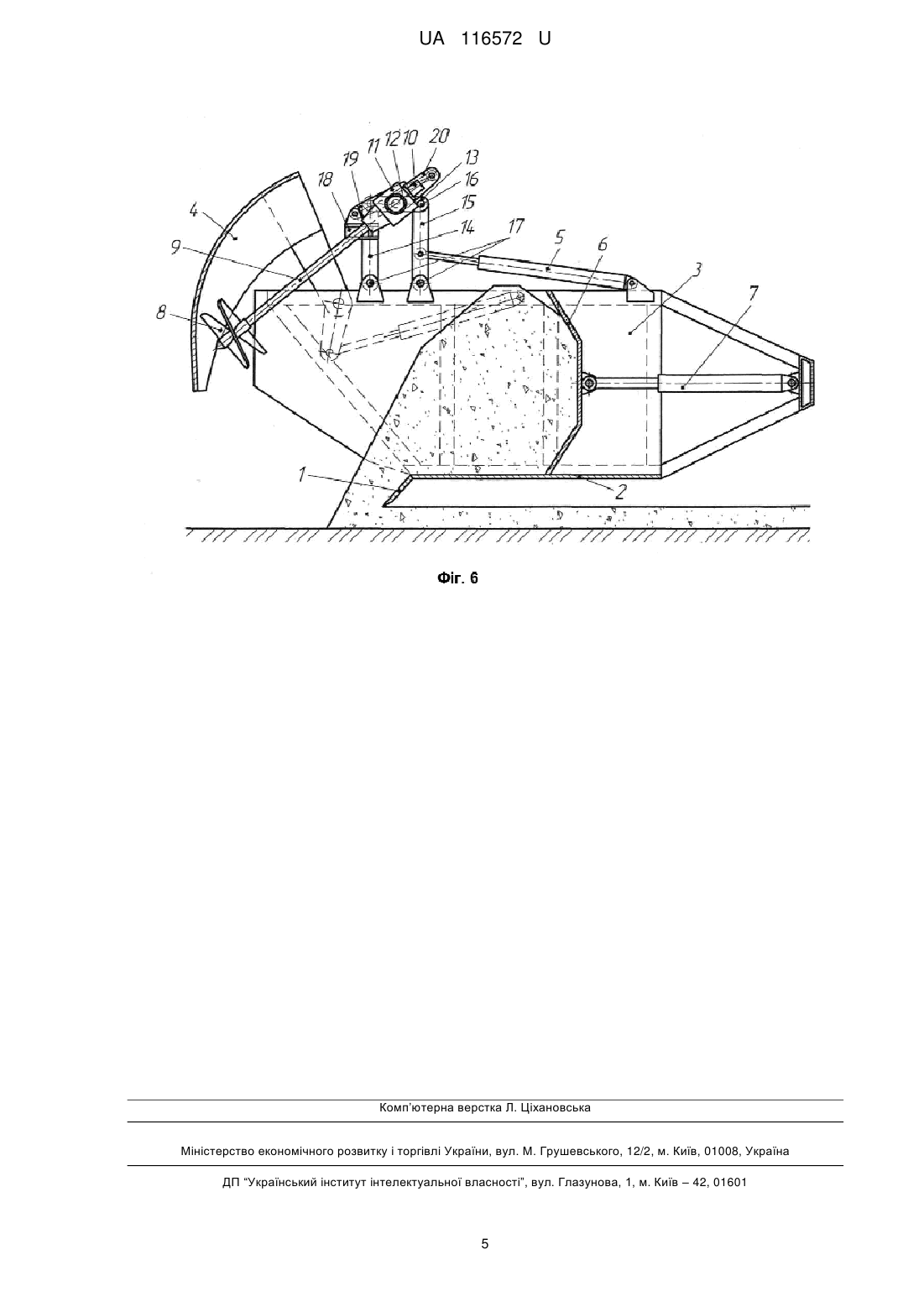

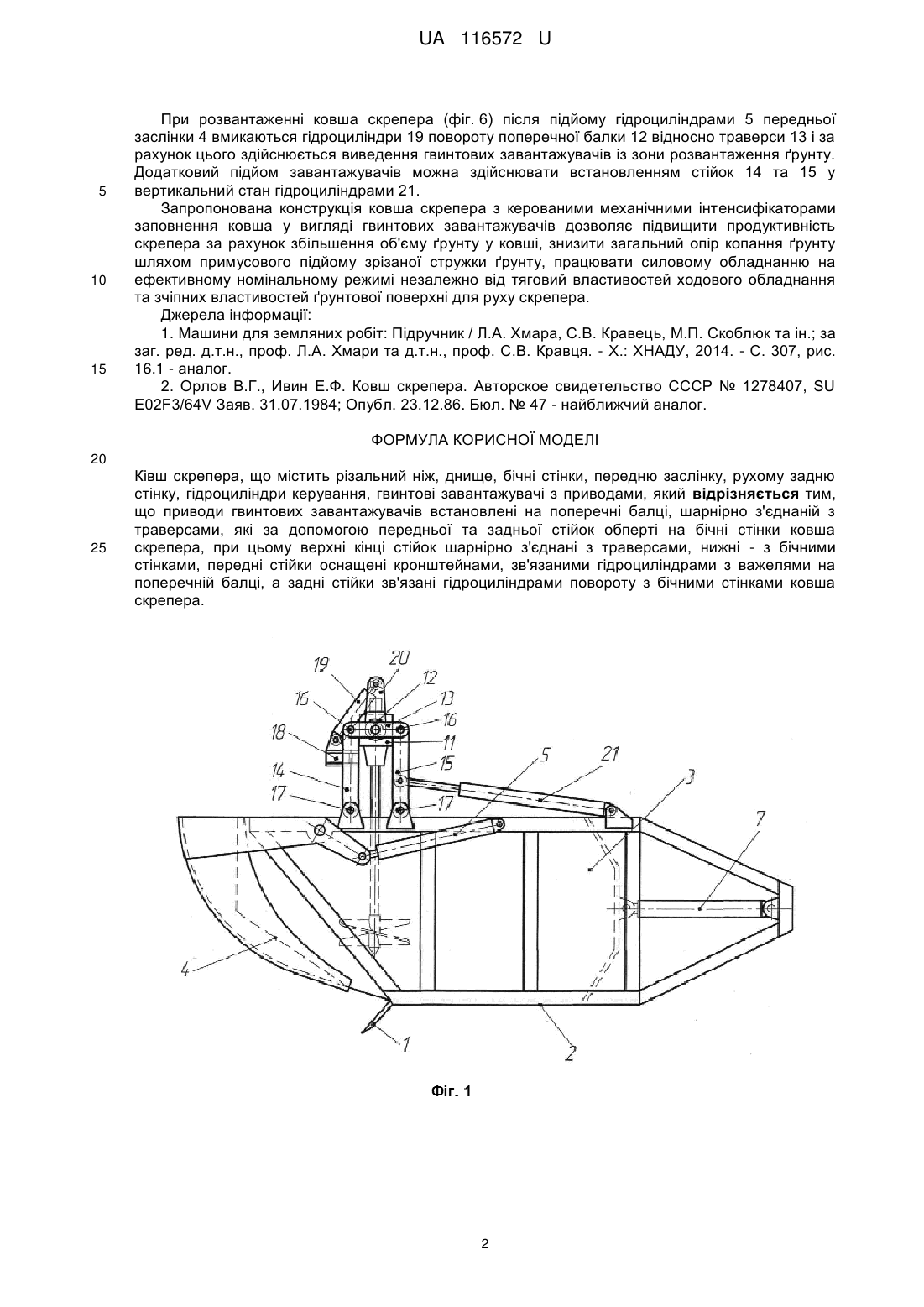

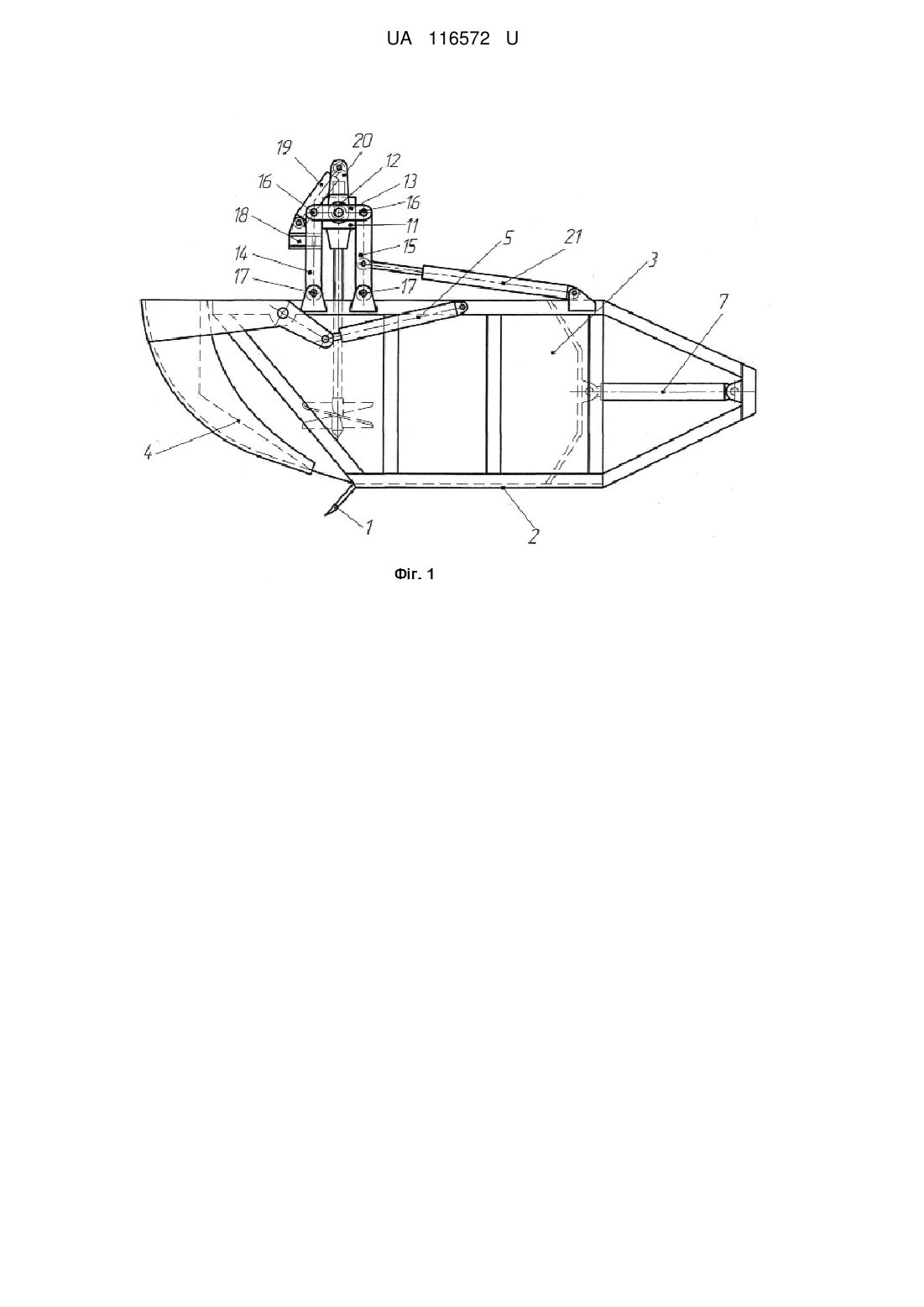

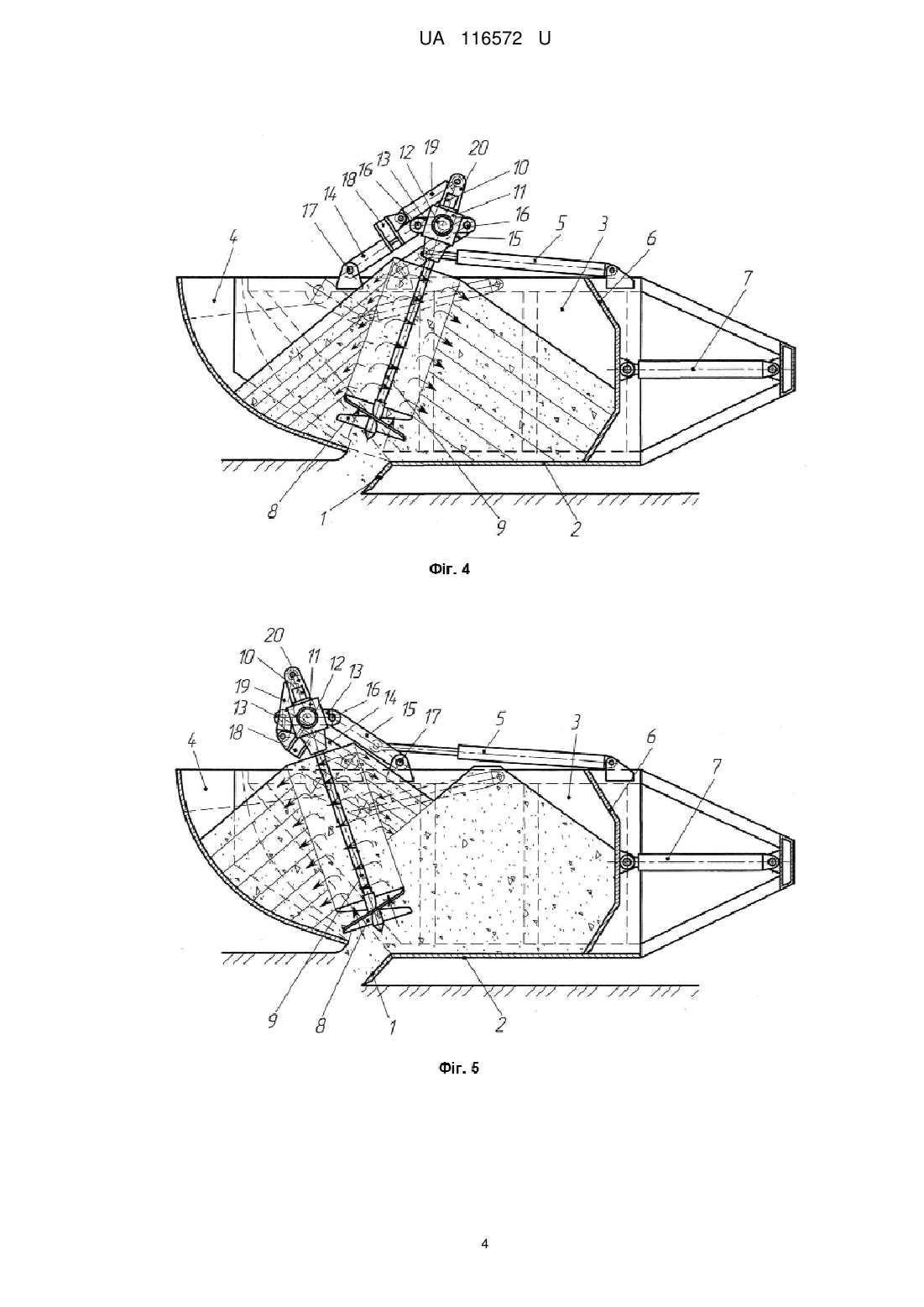

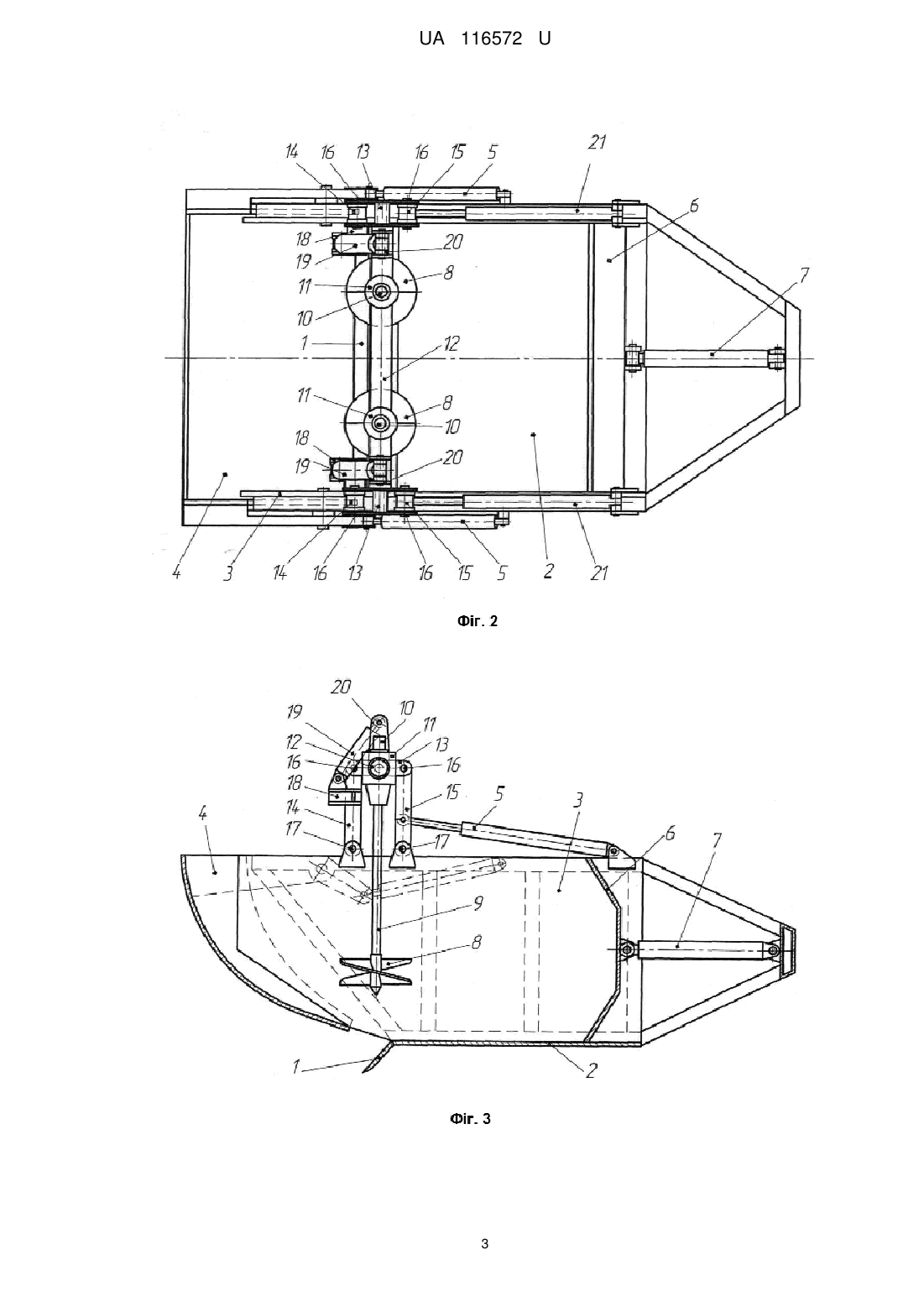

Реферат: Ківш скрепера містить різальний ніж, днище, бічні стінки, передню заслінку, рухому задню стінку, гідроциліндри керування, гвинтові завантажувачі з приводами. Приводи гвинтових завантажувачів встановлені на поперечні балці, шарнірно з'єднаній з траверсами, які за допомогою передньої та задньої стійок обперті на бічні стінки ковша скрепера. Верхні кінці стійок шарнірно з'єднані з траверсами, нижні - з бічними стінками, передні стійки оснащені кронштейнами, зв'язаними гідроциліндрами з важелями на поперечній балці. Задні стійки зв'язані гідроциліндрами повороту з бічними стінками ковша скрепера. UA 116572 U (54) КІВШ СКРЕПЕРА UA 116572 U UA 116572 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до скреперобудування та дозволяє підвищити продуктивність скрепера. Відома конструкція самохідного скрепера, що складається з базового трактора та ковша, який містить днище з різальним ножем, бічні стінки, передню заслінку, висувну задню стінку, гідроциліндри керування [1]. До недоліку такої конструкції відноситься значний опір копання ґрунту особливо на його кінцевій стадії, що не дозволяє у повному об'ємі заповнювати ківш скрепера. Найбільш близьким до запропонованого є ківш скрепера, що складається з днища із різальним ножем, бічних стінок, задньої висувної стінки, передньої заслінки, гідроциліндрів керування, шнекових завантажувальних механізмів з приводами обертання встановлених на поворотній рамі [2]. Недолік даної конструкції полягає у неможливості керування потоком зрізаного ножем ґрунту для ефективного заповнення задньої частини ковша ґрунтом та об'єму ковша над передньою заслінкою. Задача корисної моделі полягає у підвищенні продуктивності земляних робіт, що виконуються скреперами за рахунок використання керованих гвинтових механічних інтенсифікаторів для завантаження ковша скрепера. Поставлена задача вирішується тим, що у ковші скрепера, який містить різальний ніж, днище, бічні стінки, передню заслінку, рухому задню стінку, гідроциліндри керування, гвинтові завантажувачі з приводами, згідно з корисною моделлю, приводи гвинтових завантажувачів встановлені на поперечній балці, шарнірно з'єднаній з траверсами, які за допомогою передньої та задньої стінок обперті на бічні стінки ковша скрепера, при цьому верхні кінці стінок шарнірно з'єднані з траверсами, нижні - з бічними стінками. Передні стійки оснащені кронштейнами зв'язаними гідроциліндрами з важелями на поперечній балці, а задні стінки зв'язані гідроциліндрами повороту з бічними стінками ковша скрепера. Суть корисної моделі пояснюється кресленням, де показано: фіг. 1 - ківш скрепера, вигляд збоку; фіг. 2 - ківш скрепера, вигляд зверху; фіг. 3 - повздовжній переріз ковша скрепера; фіг. 4 робочий процес ковша скрепера при копанні ґрунту та завантаженні задньої частини ковша; фіг. 5 - робочий процес ковша скрепера при копанні ґрунту та завантаженні передньої частини ковша; фіг. 6 - процес розвантаження ковша. Ківш скрепера містить різальний ніж 1, днище 2, бічні стінки 3, передню заслінку 4 з гідроциліндрами 5 повороту, задню стінку 6 з гідроциліндром 7 висування. У внутрішній порожнині ковша встановлені гвинтові завантажувачі, що складаються із гвинтових лопатей 8 на привідних валах 9 та приводів їх обертання у вигляді гідромоторів 10 та редукторів 11. Приводи змонтовані на поперечній балці 12, яка по краях шарнірно з'єднана з траверсами 13. Останні за допомогою передніх 14 та задніх 15 стійок спираються на бічні стінки 3 ковша скрепера. Верхні кінці стійок 14 та 15 шарнірами 16 з'єднані з траверсами 13, а нижні - шарнірами 17 з бічними стінками 3. Передні стійки 14 обладнані кронштейнами 18, які зв'язані гідроциліндрами 19 з важелями 20 жорстко закріпленими на поперечній балці 12, а задні стійки 15 зв'язані гідроциліндрами 21 повороту з бічними стінками 3. Обладнання працює наступним чином. Ґрунт, що зрізується різальним ножем 1, потрапляє у просвіт між передньою заслінкою 4 та днищем 2 ковша і заповнює порожнину ковша. На початковій стадії копання вмикаються гідроциліндри 21, які повертають задні стійки 15 за годинниковою стрілкою. Так як, стійки 14, 15, траверса 13 і бічні стійки 3 ковша утворюють шарнірно-паралелограмний механізм, то внаслідок цього траверса 13 здійснює плоскопаралельний рух. В той же час довжина гідроциліндрів 19 не змінюється і ця умова при втягуванні штоків гідроциліндрів 21 приводить до того, що привідні вали 9 гвинтовими лопатями 8 завантажувачів встановлюються під нахилом у бік задньої стінки (фіг. 4). У цьому стані при обертанні гвинтових завантажувачів ґрунт з нижньої частини ковша захоплюється гвинтовими лопатями 8 і примусово підіймається у вигляді ґрунтового потоку вздовж привідних валів 9. Так як, ґрунт має розпушену структуру, то при виході його у вільний простір він обрушується переважно у напрямі задньої стінки 6 ковша. Таким чином здійснюється примусове заповнення задньої частини ковша скрепера. Чим вища висота ґрунтового потоку від завантажувача, тим далі відбувається зсипання ґрунту у задню частину ковша. Після заповнення задньої частини ковша гідроциліндрами 21 задньої стійки 15 повертаються проти годинникової стрілки і траверса 13 рухається плоско-паралельно у бік передньої заслінки 4 та здійснюється нахил гвинтових завантажувачів (фіг. 5). На даному етапі заповнення ковша скрепера ґрунтовий потік при працюючих гвинтових завантажувачах обрушується у бік передньої заслінки 4, заповнюючи передню частину ковша. 1 UA 116572 U 5 10 15 При розвантаженні ковша скрепера (фіг. 6) після підйому гідроциліндрами 5 передньої заслінки 4 вмикаються гідроциліндри 19 повороту поперечної балки 12 відносно траверси 13 і за рахунок цього здійснюється виведення гвинтових завантажувачів із зони розвантаження ґрунту. Додатковий підйом завантажувачів можна здійснювати встановленням стійок 14 та 15 у вертикальний стан гідроциліндрами 21. Запропонована конструкція ковша скрепера з керованими механічними інтенсифікаторами заповнення ковша у вигляді гвинтових завантажувачів дозволяє підвищити продуктивність скрепера за рахунок збільшення об'єму ґрунту у ковші, знизити загальний опір копання ґрунту шляхом примусового підйому зрізаної стружки ґрунту, працювати силовому обладнанню на ефективному номінальному режимі незалежно від тяговий властивостей ходового обладнання та зчіпних властивостей ґрунтової поверхні для руху скрепера. Джерела інформації: 1. Машини для земляних робіт: Підручник / Л.А. Хмара, С.В. Кравець, М.П. Скоблюк та ін.; за заг. ред. д.т.н., проф. Л.А. Хмари та д.т.н., проф. С.В. Кравця. - X.: ХНАДУ, 2014. - С. 307, рис. 16.1 - аналог. 2. Орлов В.Г., Ивин Е.Ф. Ковш скрепера. Авторское свидетельство СССР № 1278407, SU E02F3/64V Заяв. 31.07.1984; Опубл. 23.12.86. Бюл. № 47 - найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Ківш скрепера, що містить різальний ніж, днище, бічні стінки, передню заслінку, рухому задню стінку, гідроциліндри керування, гвинтові завантажувачі з приводами, який відрізняється тим, що приводи гвинтових завантажувачів встановлені на поперечні балці, шарнірно з'єднаній з траверсами, які за допомогою передньої та задньої стійок обперті на бічні стінки ковша скрепера, при цьому верхні кінці стійок шарнірно з'єднані з траверсами, нижні - з бічними стінками, передні стійки оснащені кронштейнами, зв'язаними гідроциліндрами з важелями на поперечній балці, а задні стійки зв'язані гідроциліндрами повороту з бічними стінками ковша скрепера. 2 UA 116572 U 3 UA 116572 U 4 UA 116572 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
