Коток-модуль для сільськогосподарських знарядь

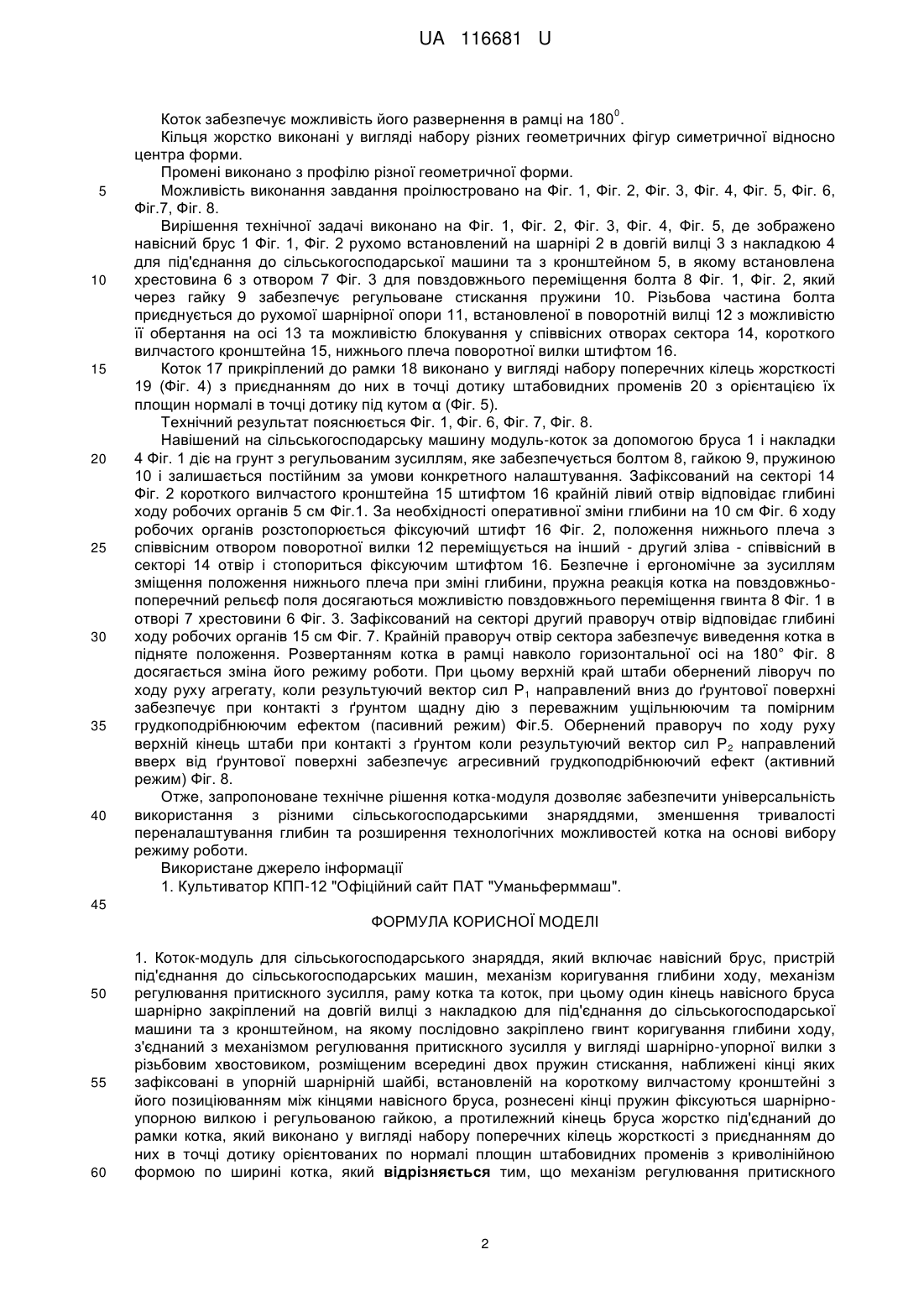

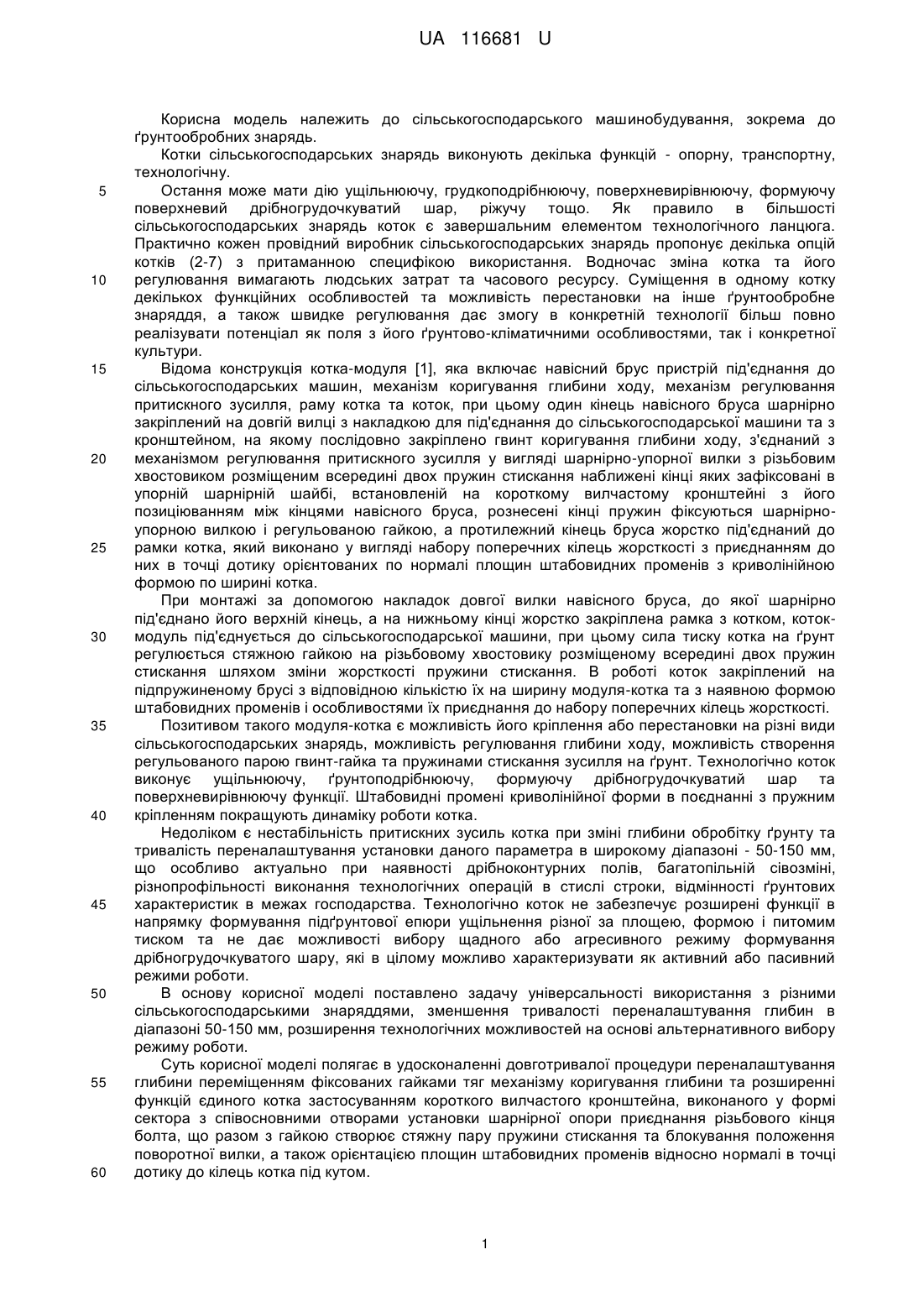

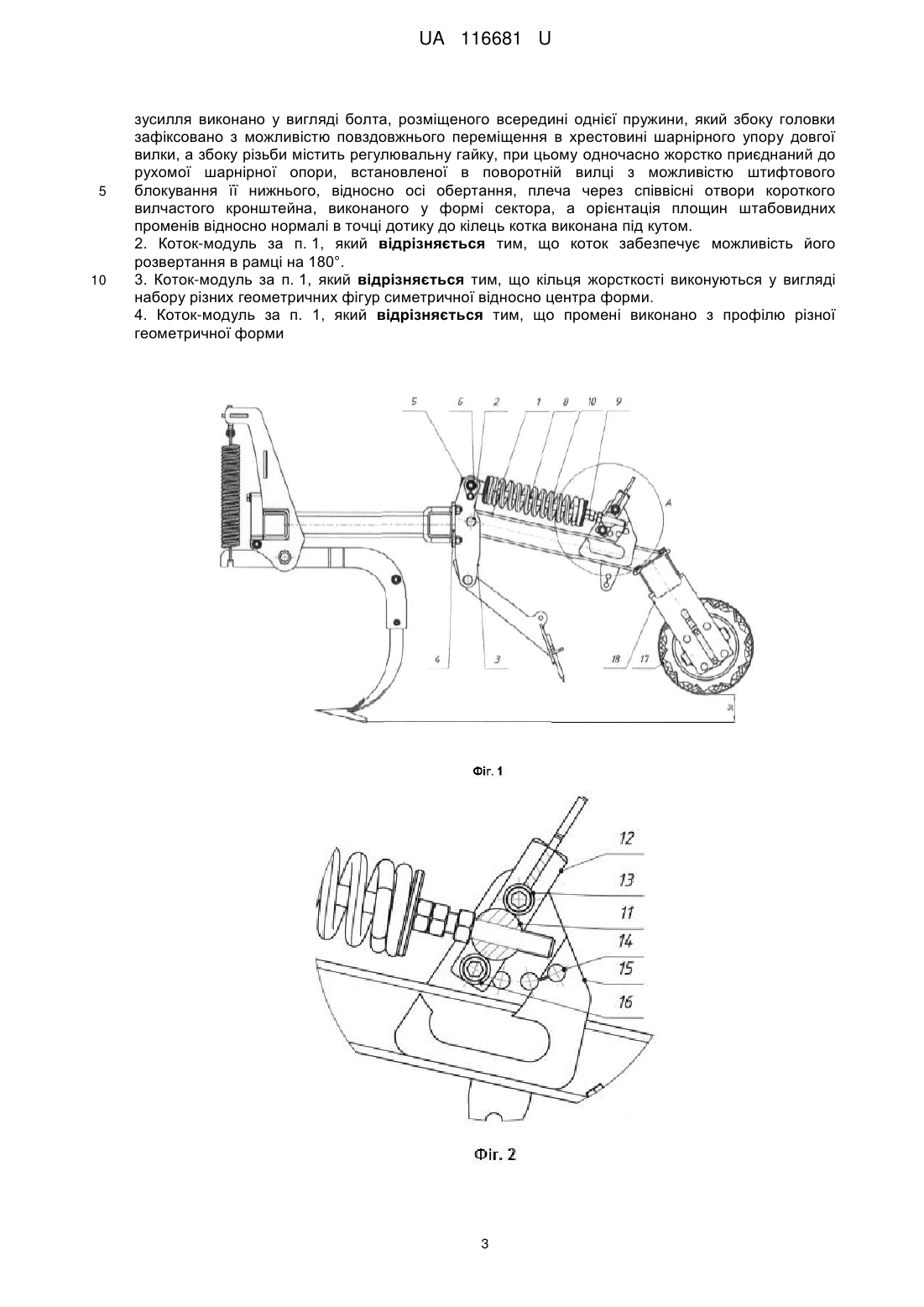

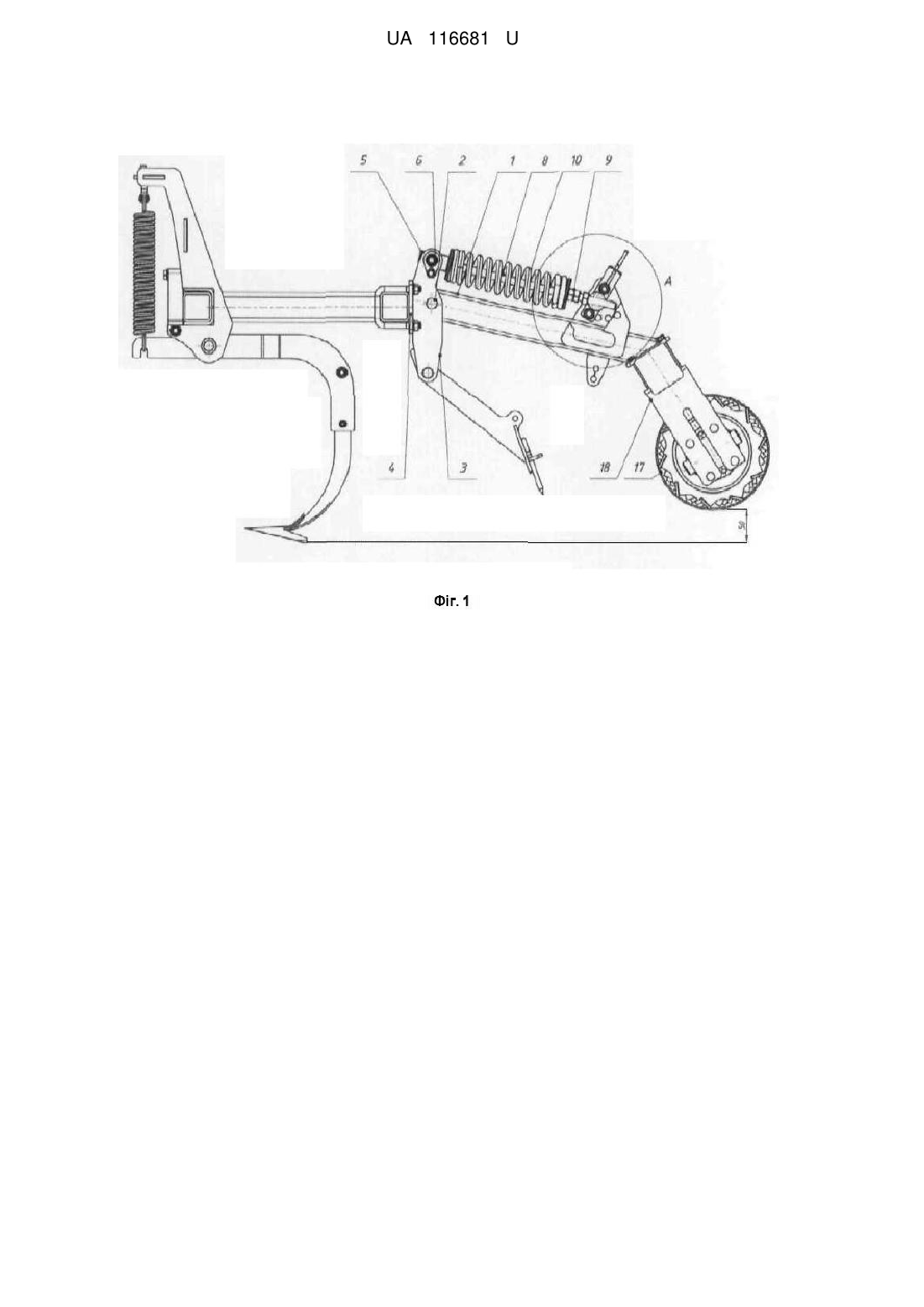

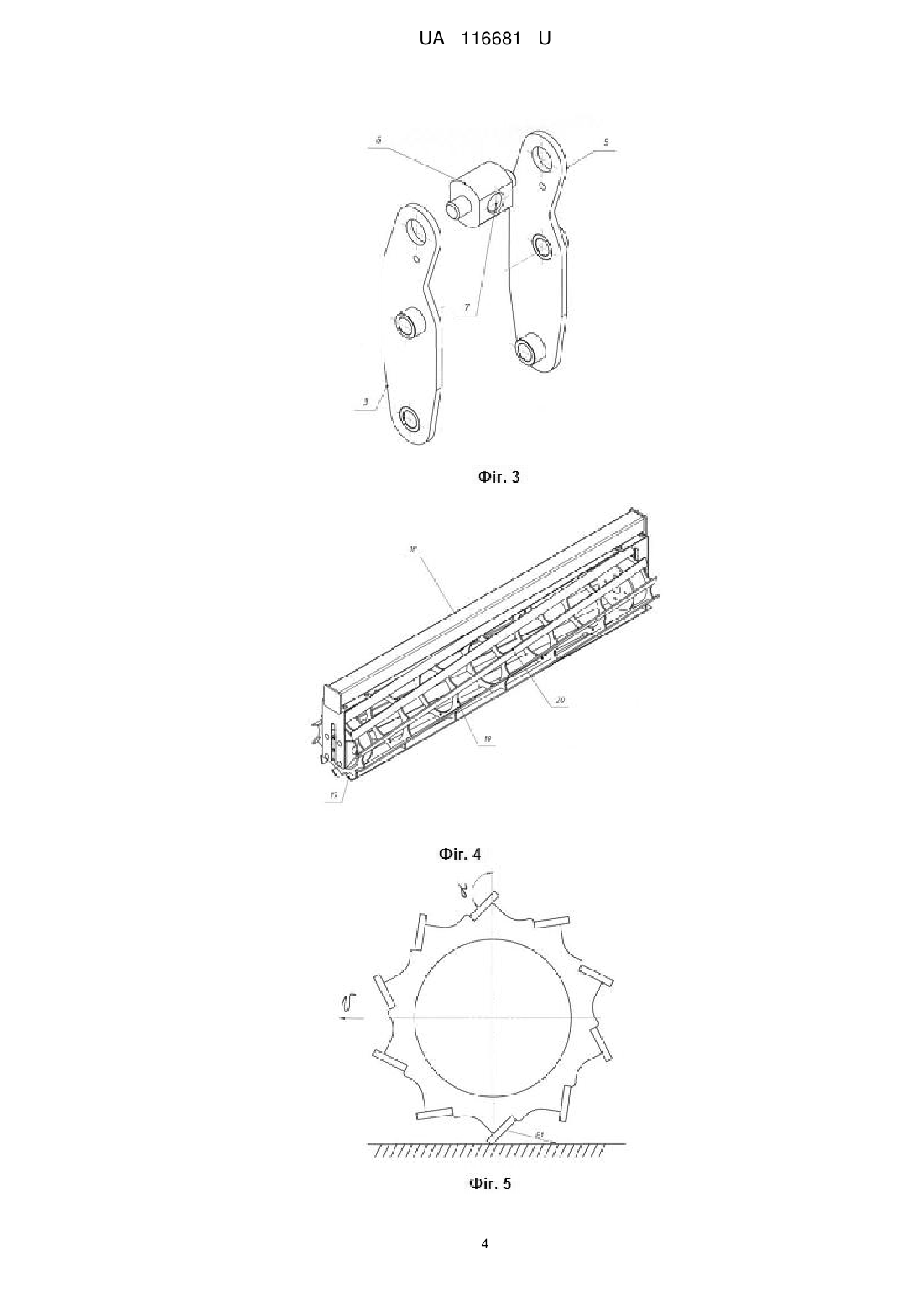

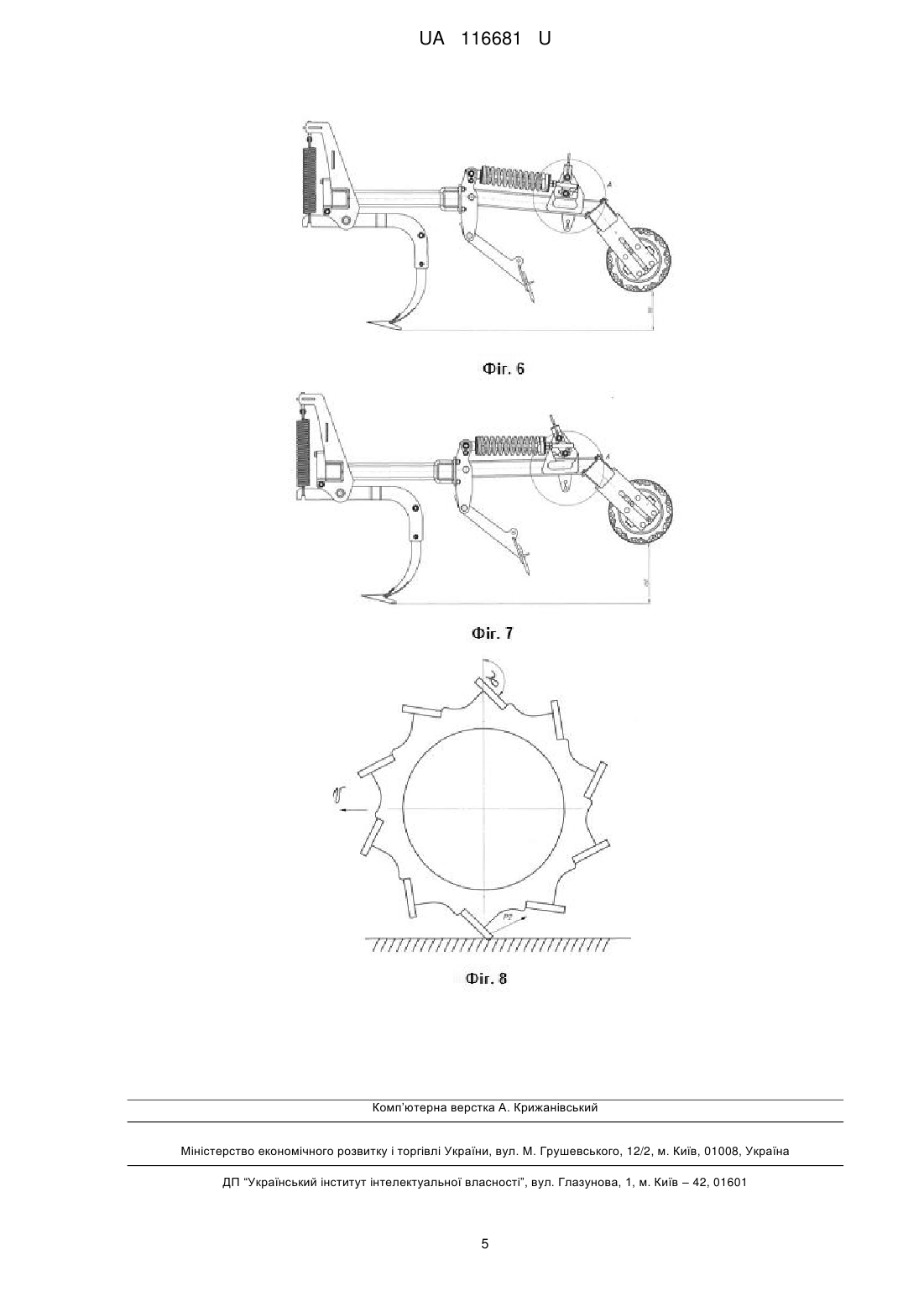

Реферат: Коток-модуль для сільськогосподарського знаряддя включає навісний брус, пристрій під'єднання до сільськогосподарських машин, механізм коригування глибини ходу, механізм регулювання притискного зусилля, раму котка та коток. Один кінець навісного бруса шарнірно закріплений на довгій вилці з накладкою для під'єднання до сільськогосподарської машини та з кронштейном, на якому послідовно закріплено гвинт коригування глибини ходу, з'єднаний з механізмом регулювання притискного зусилля у вигляді шарнірно-упорної вилки з різьбовим хвостовиком, розміщеним всередині двох пружин стискання, наближені кінці яких зафіксовані в упорній шарнірній шайбі, встановленій на короткому вилчастому кронштейні з його позиціюванням між кінцями навісного бруса, рознесені кінці пружин фіксуються шарнірноупорною вилкою і регульованою гайкою, а протилежний кінець бруса жорстко під'єднаний до рамки котка, який виконано у вигляді набору поперечних кілець жорсткості з приєднанням до них в точці дотику орієнтованих по нормалі площин штабовидних променів з криволінійною формою по ширині котка. Механізм регулювання притискного зусилля виконано у вигляді болта, розміщеного всередині однієї пружини, який збоку головки зафіксовано з можливістю повздовжнього переміщення в хрестовині шарнірного упору довгої вилки, а збоку різьби містить регулювальну гайку, при цьому одночасно жорстко приєднаний до рухомої шарнірної опори, встановленої в поворотній вилці з можливістю штифтового блокування її нижнього, відносно осі обертання, плеча через співосні отвори короткого вилчастого кронштейна, виконаного у формі сектора. Орієнтація площин штабовидних променів відносно нормалі в точці дотику до кілець котка виконана під кутом. UA 116681 U (12) UA 116681 U UA 116681 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь. Котки сільськогосподарських знарядь виконують декілька функцій - опорну, транспортну, технологічну. Остання може мати дію ущільнюючу, грудкоподрібнюючу, поверхневирівнюючу, формуючу поверхневий дрібногрудочкуватий шар, ріжучу тощо. Як правило в більшості сільськогосподарських знарядь коток є завершальним елементом технологічного ланцюга. Практично кожен провідний виробник сільськогосподарських знарядь пропонує декілька опцій котків (2-7) з притаманною специфікою використання. Водночас зміна котка та його регулювання вимагають людських затрат та часового ресурсу. Суміщення в одному котку декількох функційних особливостей та можливість перестановки на інше ґрунтообробне знаряддя, а також швидке регулювання дає змогу в конкретній технології більш повно реалізувати потенціал як поля з його ґрунтово-кліматичними особливостями, так і конкретної культури. Відома конструкція котка-модуля [1], яка включає навісний брус пристрій під'єднання до сільськогосподарських машин, механізм коригування глибини ходу, механізм регулювання притискного зусилля, раму котка та коток, при цьому один кінець навісного бруса шарнірно закріплений на довгій вилці з накладкою для під'єднання до сільськогосподарської машини та з кронштейном, на якому послідовно закріплено гвинт коригування глибини ходу, з'єднаний з механізмом регулювання притискного зусилля у вигляді шарнірно-упорної вилки з різьбовим хвостовиком розміщеним всередині двох пружин стискання наближені кінці яких зафіксовані в упорній шарнірній шайбі, встановленій на короткому вилчастому кронштейні з його позиціюванням між кінцями навісного бруса, рознесені кінці пружин фіксуються шарнірноупорною вилкою і регульованою гайкою, а протилежний кінець бруса жорстко під'єднаний до рамки котка, який виконано у вигляді набору поперечних кілець жорсткості з приєднанням до них в точці дотику орієнтованих по нормалі площин штабовидних променів з криволінійною формою по ширині котка. При монтажі за допомогою накладок довгої вилки навісного бруса, до якої шарнірно під'єднано його верхній кінець, а на нижньому кінці жорстко закріплена рамка з котком, котокмодуль під'єднується до сільськогосподарської машини, при цьому сила тиску котка на ґрунт регулюється стяжною гайкою на різьбовому хвостовику розміщеному всередині двох пружин стискання шляхом зміни жорсткості пружини стискання. В роботі коток закріплений на підпружиненому брусі з відповідною кількістю їх на ширину модуля-котка та з наявною формою штабовидних променів і особливостями їх приєднання до набору поперечнихкілець жорсткості. Позитивом такого модуля-котка є можливість його кріплення або перестановки на різні види сільськогосподарських знарядь, можливість регулювання глибини ходу, можливість створення регульованого парою гвинт-гайка та пружинами стискання зусилля на ґрунт. Технологічно коток виконує ущільнюючу, ґрунтоподрібнюючу, формуючу дрібногрудочкуватий шар та поверхневирівнюючу функції. Штабовидні промені криволінійної форми в поєднанні з пружним кріпленням покращують динаміку роботи котка. Недоліком є нестабільність притискних зусиль котка при зміні глибини обробітку ґрунту та тривалість переналаштування установки даного параметра в широкому діапазоні - 50-150 мм, що особливо актуально при наявності дрібноконтурних полів, багатопільній сівозміні, різнопрофільності виконання технологічних операцій в стислі строки, відмінності ґрунтових характеристик в межах господарства. Технологічно коток не забезпечує розширені функції в напрямку формування підґрунтової епюри ущільнення різної за площею, формою і питомим тиском та не дає можливості вибору щадного або агресивного режиму формування дрібногрудочкуватого шару, які в цілому можливо характеризувати як активний або пасивний режими роботи. В основу корисної моделі поставлено задачу універсальності використання з різними сільськогосподарськими знаряддями, зменшення тривалості переналаштування глибин в діапазоні 50-150 мм, розширення технологічних можливостей на основі альтернативного вибору режиму роботи. Суть корисної моделі полягає в удосконаленні довготривалої процедури переналаштування глибини переміщенням фіксованих гайками тяг механізму коригування глибини та розширенні функцій єдиного котка застосуванням короткого вилчастого кронштейна, виконаного у формі сектора з співосновними отворами установки шарнірної опори приєднання різьбового кінця болта, що разом з гайкою створює стяжну пару пружини стискання та блокування положення поворотної вилки, а також орієнтацією площин штабовидних променів відносно нормалі в точці дотику до кілець котка під кутом. 1 UA 116681 U 0 5 10 15 20 25 30 35 40 Коток забезпечує можливість його развернення в рамці на 180 . Кільця жорстко виконані у вигляді набору різних геометричних фігур симетричної відносно центра форми. Промені виконано з профілю різної геометричної форми. Можливість виконання завдання проілюстровано на Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5, Фіг. 6, Фіг.7, Фіг. 8. Вирішення технічної задачі виконано на Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5, де зображено навісний брус 1 Фіг. 1, Фіг. 2 рухомо встановлений на шарнірі 2 в довгій вилці 3 з накладкою 4 для під'єднання до сільськогосподарської машини та з кронштейном 5, в якому встановлена хрестовина 6 з отвором 7 Фіг. 3 для повздовжнього переміщення болта 8 Фіг. 1, Фіг. 2, який через гайку 9 забезпечує регульоване стискання пружини 10. Різьбова частина болта приєднується до рухомої шарнірної опори 11, встановленої в поворотній вилці 12 з можливістю її обертання на осі 13 та можливістю блокування у співвісних отворах сектора 14, короткого вилчастого кронштейна 15, нижнього плеча поворотної вилки штифтом 16. Коток 17 прикріплений до рамки 18 виконано у вигляді набору поперечних кілець жорсткості 19 (Фіг. 4) з приєднанням до них в точці дотику штабовидних променів 20 з орієнтацією їх площин нормалі в точці дотику під кутом α (Фіг. 5). Технічний результат пояснюється Фіг. 1, Фіг. 6, Фіг. 7, Фіг. 8. Навішений на сільськогосподарську машину модуль-коток за допомогою бруса 1 і накладки 4 Фіг. 1 діє на грунт з регульованим зусиллям, яке забезпечується болтом 8, гайкою 9, пружиною 10 і залишається постійним за умови конкретного налаштування. Зафіксований на секторі 14 Фіг. 2 короткого вилчастого кронштейна 15 штифтом 16 крайній лівий отвір відповідає глибині ходу робочих органів 5 см Фіг.1. За необхідності оперативної зміни глибини на 10 см Фіг. 6 ходу робочих органів розстопорюється фіксуючий штифт 16 Фіг. 2, положення нижнього плеча з співвісним отвором поворотної вилки 12 переміщується на інший - другий зліва - співвісний в секторі 14 отвір і стопориться фіксуючим штифтом 16. Безпечне і ергономічне за зусиллям зміщення положення нижнього плеча при зміні глибини, пружна реакція котка на повздовжньопоперечний рельєф поля досягаються можливістю повздовжнього переміщення гвинта 8 Фіг. 1 в отворі 7 хрестовини 6 Фіг. 3. Зафіксований на секторі другий праворуч отвір відповідає глибині ходу робочих органів 15 см Фіг. 7. Крайній праворуч отвір сектора забезпечує виведення котка в підняте положення. Розвертаннямкотка в рамці навколо горизонтальної осі на 180° Фіг. 8 досягається зміна його режиму роботи. При цьому верхній край штаби обернений ліворуч по ходу руху агрегату, коли результуючий вектор сил Р1 направлений вниз до ґрунтової поверхні забезпечує при контакті з ґрунтом щадну дію з переважним ущільнюючим та помірним грудкоподрібнюючим ефектом (пасивний режим) Фіг.5. Обернений праворуч по ходу руху верхній кінець штаби при контакті з ґрунтом коли результуючий вектор сил Р 2 направлений вверх від ґрунтової поверхні забезпечує агресивний грудкоподрібнюючий ефект (активний режим) Фіг. 8. Отже, запропоноване технічне рішення котка-модуля дозволяє забезпечити універсальність використання з різними сільськогосподарськими знаряддями, зменшення тривалості переналаштування глибин та розширення технологічних можливостей котка на основі вибору режиму роботи. Використане джерело інформації 1. Культиватор КПП-12 "Офіційний сайт ПАТ "Уманьферммаш". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Коток-модуль для сільськогосподарського знаряддя, який включає навісний брус, пристрій під'єднання до сільськогосподарських машин, механізм коригування глибини ходу, механізм регулювання притискного зусилля, раму котка та коток, при цьому один кінець навісного бруса шарнірно закріплений на довгій вилці з накладкою для під'єднання до сільськогосподарської машини та з кронштейном, на якому послідовно закріплено гвинт коригування глибини ходу, з'єднаний з механізмом регулювання притискного зусилля у вигляді шарнірно-упорної вилки з різьбовим хвостовиком, розміщеним всередині двох пружин стискання, наближені кінці яких зафіксовані в упорній шарнірній шайбі, встановленій на короткому вилчастому кронштейні з його позиціюванням між кінцями навісного бруса, рознесені кінці пружин фіксуються шарнірноупорною вилкою і регульованою гайкою, а протилежний кінець бруса жорстко під'єднаний до рамки котка, який виконано у вигляді набору поперечних кілець жорсткості з приєднанням до них в точці дотику орієнтованих по нормалі площин штабовидних променів з криволінійною формою по ширині котка, який відрізняється тим, що механізм регулювання притискного 2 UA 116681 U 5 10 зусилля виконано у вигляді болта, розміщеного всередині однієї пружини, який збоку головки зафіксовано з можливістю повздовжнього переміщення в хрестовині шарнірного упору довгої вилки, а збоку різьби містить регулювальну гайку, при цьому одночасно жорстко приєднаний до рухомої шарнірної опори, встановленої в поворотній вилці з можливістю штифтового блокування її нижнього, відносно осі обертання, плеча через співвісні отвори короткого вилчастого кронштейна, виконаного у формі сектора, а орієнтація площин штабовидних променів відносно нормалі в точці дотику до кілець котка виконана під кутом. 2. Коток-модуль за п. 1, який відрізняється тим, що коток забезпечує можливість його розвертання в рамці на 180°. 3. Коток-модуль за п. 1, який відрізняється тим, що кільця жорсткості виконуються у вигляді набору різних геометричних фігур симетричної відносно центра форми. 4. Коток-модуль за п. 1, який відрізняється тим, що промені виконано з профілю різної геометричної форми 3 UA 116681 U 4 UA 116681 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
